Honda accord 5 (1993

Процесс снятия и замены

Требуемый инструмент: ключ на 10, крестовая, шлицевая отвертка.

1. Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора.
2. Открыть подкапотный МБ, отжав фиксатор со стороны левой фары,

   и взять пинцет, расположенный между предохранителями № 18 и 19.

3. Вытащить пинцетом перегоревший элемент.

Для замены главного предохранителя нужно:

1. Выполнить шаг 1 из предыдущего списка.
2. Открыть блок.
3. Открутить 2 гайки со стороны АКБ и снять с них клеммы.
4. Подцепить отверткой с плоским жалом планку с плавкими вставками и вытащить ее.

Для замены предохранителей в салонном МБ Kia Cerato 2 нужно:

1. Выполнить шаг 1 из первого списка.
2. Снять крышку МБ, уцепившись за выемку на ней и потянув в сторону водительской двери.
3. Вытащить перегоревший предохранитель пинцетом.

Снятие подкапотного блока

Порядок действий следующий:

1. Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора
2. Открыть крышку на детали, отжав фиксаторы со стороны АКБ, и снять ее.
3. Отсоединить белую колодку со стороны воздушного фильтра, подняв вверх черную запорную планку.
4. Снять заднюю плату, поджав отверткой 3 пружинных фиксатора.
5. Поддеть защелки и вытащить монтажный блок из корпуса.
6. Сфотографировать, записать или запомнить расположение проводов, подключенных с обратной стороны.
7. Отсоединить провода.
8. Снять деталь с автомобиля.
9. Установить и подключить все элементы в обратном порядке.

Снятие салонного блока

Порядок действий следующий:

1. Выполнить шаг 1 из предыдущего списка.
2. Снять накладку на левом торце панели приборов: Снять крышку МБ.
3. Поджать уплотнитель на левой стойке кузова и снять накладку, подцепив ее отверткой с плоским жалом.

Снять левую нижнюю декоративную накладку панели приборов, выкрутив 4 винта: 2 на торце, 1 в левом и 1 правом нижних углах со стороны водительского сиденья.
Открутить ключом на 10 гайку крепления к кузову.
Вытащить деталь из-под панели и перевернуть.
Отсоединить все колодки проводов, отжав фиксаторы или запорные планки, предварительно запомнив их расположение.
Выполнить шаги 8, 9 из предыдущего списка.

К замене монтажного блока стоит прибегать только в том случае, если все остальные элементы цепи неработающего электроприбора полностью исправны.

Блоки предохранителей в моторном отсеке Accord (1994-1997)

1. Блок предохранителей №2
2. Блок предохранителей №1
3. Держатель реле №1
4. 2.0L: Держатель реле №2

Схема (блок предохранителей №1)

№	(А)	Назначение
15	120	2,2 л F22B1: аккумулятор, распределение питания
100	2,7 л C27A4 V6: аккумулятор, распределение питания
80	2,2 л F22B2: аккумулятор, распределение питания
16	40	Седан, купе: Обогрев заднего стекла, конденсатор шума
30	Универсал: Обогрев заднего стекла, конденсатор шума
17	40	Двигатель вентилятора
18	50	Замок зажигания (ВАТ)
19	20	Левая фара, блок управления дневными ходовыми огнями
20	20	Правая фара, блок управления дневными ходовыми огнями
21	20	Мотор вентилятора радиатора
22	–	–
23	10	Блок управления дневными ходовыми огнями
24	20	Электродвигатель правого заднего стеклоподъемника
25	20	Левый задний электростеклоподъемник
26	20	Электродвигатель стеклоподъемника переднего пассажира
27	20	Электродвигатели сиденья водителя (двигатель наклона сиденья водителя с электроприводом, двигатель подъема и опускания заднего сиденья с электроприводом)
28	20	Электродвигатель стеклоподъемника со стороны водителя, блок управления стеклоподъемником
29	30	Люк Мотор
30	20	Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа (A/T)
31	20	Двигатель сиденья с электроприводом водителя (двигатель сиденья водителя с электроприводом переднего подъема-опускания, двигатель скольжения сиденья водителя с электроприводом)
32	15	Подсветка приборной панели, габаритные огни, задние фонари, подсветка номерного знака
33	15	Главное реле PGM-FI
20	1997 – EX (США), EXR (Ca): главное реле PGM-FI
34	15	2,2 л: Модуль управления вентилятором радиатора, реле вентилятора конденсатора, реле муфты компрессора кондиционера
20	2,7 л: Модуль управления вентилятором радиатора, реле вентилятора конденсатора, реле муфты компрессора кондиционера
35	15	Седан, купе: Реле указателей поворота/аварийной сигнализации
10	Универсал: Реле сигнала поворота/аварийной сигнализации
36	15	Прикуриватель, стерео радио/кассетный плеер
37	7.5	Интегрированный блок управления, силовой двигатель антенны, освещение багажника, освещение салона, потолочное освещение, подсветка карты
38	20	Блок управления дверным замком без ключа/электропривода, Блок управления дверным замком/системой безопасности без ключа
39	7.5	Модуль управления двигателем/трансмиссией (ECM/PCM), часы, стереомагнитола/кассетный проигрыватель, модуль управления коробкой передач (TCM)
Реле
R1	Фара
R2	Стеклоподъемник
R3	Диммер
R4	Вентилятор радиатора

Схема (блок предохранителей №2)

№	(А)	Назначение
41	40	Реле двигателя АБС
42	10	Блок управления АБС
43	20	Передние соленоиды АБС
44	15	Задний соленоид ABS, блок управления ABS
45	–	–
Реле
R1	Двигатель насоса АБС

Держатель реле №1

№	Реле
R1	2,7 л V6: Муфта компрессора кондиционера
R2	Прерывистый стеклоочиститель
R3	2,7 л V6: вентилятор конденсатора

Держатель реле №2 (только 2,2л)

№	Реле
R1	Муфта компрессора кондиционера
R2	Вентилятор конденсатора

Engine compartment

Layout

Appointment

1. ABS fuse box
2. Fuse and relay box
3. Relay holder N1
4. 2.0L: Relay holder N2

ABS fuse box

Diagram

Decoding

41	40A ABS motor relay
42	10A ABS control unit
43	20A Front ABS solenoids
44	15A Rear ABS solenoid, ABS control unit
45	—
Relay
R1	ABS pump motor

Fuse and relay box

Under the hood, in the engine compartment, the main fuse and relay box is located on the right side. It will look something like this.

Photo diagram from the cover of the block

Type 1

Diagram

Assignment

15	120A 2.2L F22B1: battery, power distribution
100A 2.7L C27A4 V6: battery, power distribution
80A 2.2L F22B2: battery, power distribution
16	40A Sedan, Coupe: Heated rear window, Noise condenser
30A Wagon: Heated rear window, Noise condenser
17	40A Fan motor
18	50A Ignition lock (BAT)
19	20A Left headlight, daytime running light control unit
20	20A Right headlight, daytime running light control unit
21	20A Radiator fan motor
22	—
23	10A Daytime running light control unit
24	20A Rear right power window motor
25	20A Rear left power window motor
26	20A Front passenger window motor
27	20A Driver Seat Motors (Power Seat Reclining Motor, Rear Power Seat Up/Down Motor)
28	20A Driver power window motor, power window control unit
29	30A Roof motor
30	20A Horns, brake lights, key interlock solenoid (AT)
31	20A Driver’s seat motor (front power up/down seat motor, power seat slide motor)
32	15A Dashboard, parking lights, taillights, license plate lights
33	15A Main relay PGM-FI
20A 1997 – EX (USA), EXR (Ca): PGM-FI main relay
34	15A 2.2L: Radiator Fan Control Module, Condenser Fan Relay, A/C Compressor Clutch Relay
20A 2.7L: Radiator Fan Control Module, Condenser Fan Relay, A/C Compressor Clutch Relay
35	15A Sedan, Coupe: Turn signal/alarm relay
10A Wagon: Turn Signal/Hazard Relay
36	15A Cigarette lighter, stereo radio/ cassette player
37	7.5A Integrated control box, power antenna motor, trunk light, auxiliary light, overhead light, map light
38	20A Keyless/Power Door Lock Control Unit, Keyless Door Lock Control Unit/ Security Control Unit
39	7.5A Engine/Transmission Control Module (ECM/PCM), clock, stereo radio /cassette player, transmission control module (TCM)
Relay
R1	Headlights
R2	Power window
R3	Dimmer
R4	Radiator fan

Type 2

Diagram

Designation

1	Relay low beam headlights
2	headlight relay
3	Windshield Wiper Intermittent Relay
4	Cooling Fan Motor Relay
5	Power Window Relay
6	Engine management relay (2.0D)
F1	(40A) Rear window defroster
F2	(30A) Heater fan motor
F3	(30A) Illuminated instrument cluster
F4	(20A) Seat adjustment motor – raise/lower, air conditioning
F5	(15A) Front fog lights
F6	(20A) Power seats
F7	Audio system
F8	(30A) Hatch
F9	(10A) Lamp circuits
F10	(30A) Headlight washer control unit, main relay
F11	(15A) Interior lamps
F12	(15A) Cooling fan
F13	(10A) Engine control
F14	(10A) Rear markers
F15	(20A) Central locking control unit, remote control (keylessentry) and anti-theft system
F16
F17
F18
F19	(20A) Cooling fan relay
F20	(80A) Main power distribution fuse
F21	(50A) Ignition
F22	(20A) Headlight-left
F23
F24	(10A) Alarm
F25	(20A) Power window – right front (total closing system)
F26	(20A) Right headlight, high beam indicator
F27	(20A) Horns, brake lights
F28	(20A) Power window – left front (total closing system)
F29	(20A) Power window – right rear (total closing system)
F30	(20A) Power window – left front (total closing system)

Diagram

Allocation

R1	2.7L V6: A/C Compressor Clutch
R2	Intermittent wiper
R3	2.7L V6: Condenser fan

Diagram

Appointment

• R1 – Air conditioning compressor clutch
• R2 – Condenser fan

Found a mistake or have something to add – write in the comments.

Расположение блока предохранителей в Honda Accord 8

На Honda Accord 8 применена бортовая сеть постоянного тока с проводами разного сечения (зависит от мощности нагрузки). В конструкции предусмотрены распределительные коробки с защитными вставками и реле. Щитки находятся в верхней части моторного отсека и в салоне автомобиля.

В пассажирском салоне

Внутри пассажирского отделения находятся 2 коробки:

• внутри пластикового кожуха панели приборов с левой стороны водителя (рядом расположена информационная наклейка с номиналами и назначением элементов);
• за декоративной крышкой в ногах переднего пассажира (информация о параметрах нанесена на противоположную сторону крышки, снабженной защелкой).

В моторном отсеке

Под капотом автомобиля находится коробка с предохранителями, защищающими силовые цепи. Модуль установлен в правой части отсека за воздуховодом, идущим от корпуса воздушного фильтра к дроссельному узлу. На съемной крышке расположена схема с указанием номинала и назначения вставок (информация дублируется в заводской инструкции по эксплуатации).

Основные признаки неисправности, возможные причины

К основным признакам неисправности стартеров Аккорд 7 относятся:

Срабатывание стартера не с первого раза. То есть при запуске двигателя возможен момент, когда вращение замка зажигания в положение «Старт» не приводит к началу запуска двигателя, стартер «молчит», не крутит. После повторных запусков, особенно после небольшого постукивания по корпусу стартера небольшим металлическим предметом, стартер начинает работать во время следующей попытки запуска. Основные причины такой неработоспособности:

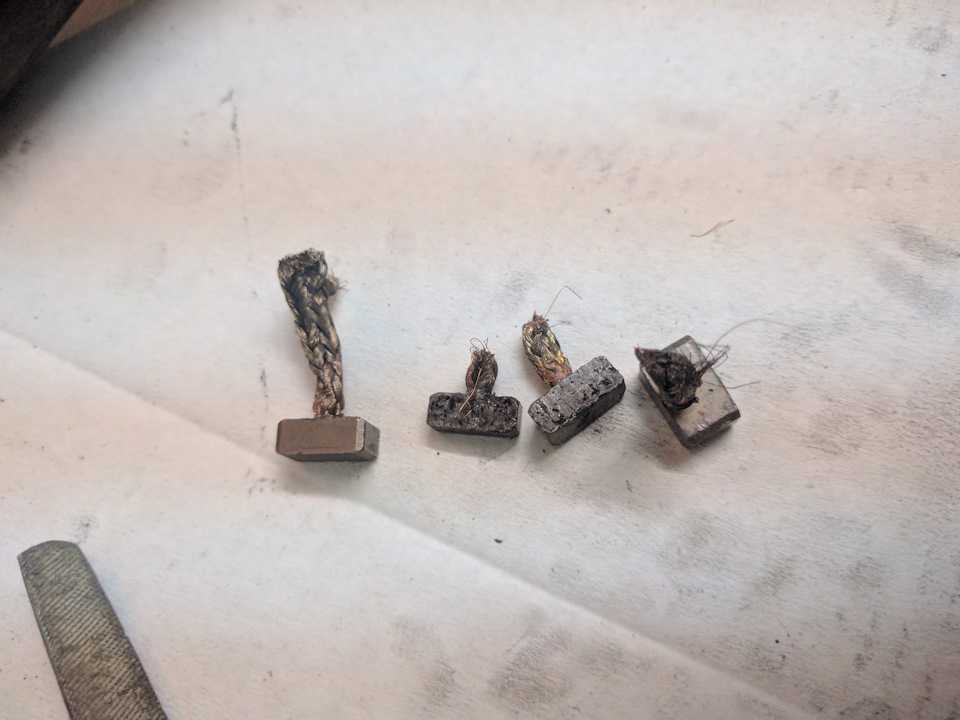

износ щеток электропривода стартера;

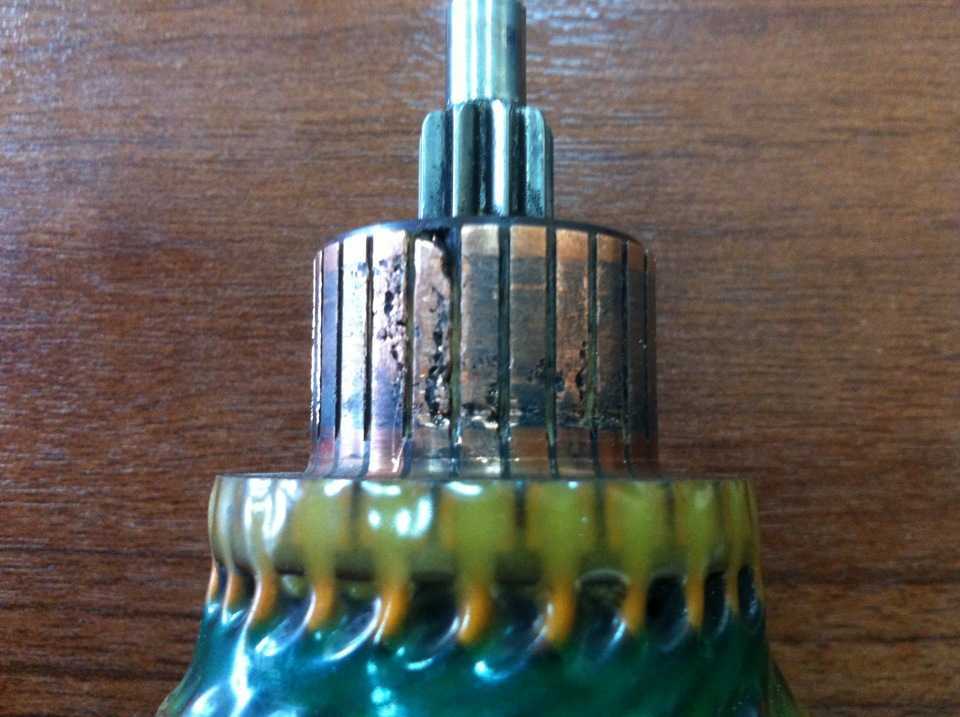

неисправность зоны коллектора;

• подгорание пятаков;
• неисправность втягивающего реле.

Стартер крутит, но иногда не входит в зацепление с маховиком, коленвал не вращается. В таком случае возможны следующие неисправности:

• отказ бендикса (обгонной муфты);
• износ шестеренки;
• облом зубьев маховика двигателя) (стартер исправен);
• ослабление крепления стартера (стартер исправен);
• неисправность вилки;
• неисправность втягивающего реле.

Стартер срабатывает, после запуска двигателя не возвращается бендикс в исходное состояние, якорь стартера продолжает вращаться, приводимый в движение маховиком двигателя. Крайне опасная ситуация. Возможные неисправности:

• заклинивание вилки;
• облом возвратной пружины;
• заедание шестеренки.

Стартер срабатывает, во время его работы слышен нехарактерный металлический шум. Причины:

• износ бендикса, шестерни;
• неисправность втулки.

Стартер работает, крутит вяло, во время долгой прокрутки есть посторонний запах. Такая неисправность часто проявляется зимой во время затрудненного запуска. Возможные причины неисправности:

• загрязнение электропривода стартера;
• отсутствие или изменение свойств смазки в планетарной передаче;
• критический износ подшипников.

Как только появляются первые признаки отказа стартера в автомобиле Honda Accord 7, необходимо немедленно определить причины неисправности, приступить к их устранению. Для этого необходимо демонтировать стартер и произвести его частичную либо полную разборку.

Блок предохранителей и реле Honda Odyssey RA6-RA9

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРИКУРИВАТЕЛЯ HONDA CIVIC / хонда цивик / сломался прикуриватель

Реле включения и плавкие предохранители основных цепей электрооборудования расположены в блоке. На автомобилях с левым…

Проверка и замена 1. Иногда нить предохранителя остаётся целой, в то время как её соединение с выводами внутри предохранителя нарушено.

В блоке предохранителей, расположенном в панели приборов, находится пинцет для извлечения малогабаритных предохранителей штекерного типа из гнёзд. Предохранитель 25 — Спидометр, тахометр.

Смещая ящик вниз, выводим его верхний ограничительный выступ и снимаем ящик. На автомобилях с левым расположением органов управления открываем крышку блока.

реле и предохранители

В блоке предохранителей, расположенном в панели приборов, находится пинцет для извлечения малогабаритных предохранителей штекерного типа из гнёзд.

Сила тока и защищаемые цепи предохранителей указаны на крышке и задней стенке ящика для монет.

Для доступа к предохранителям и реле основного монтажного блока, нажимаем на два фиксатора и открываем крышку блока. Сжимаем пинцетом корпус предохранителя и вынимаем предохранитель из блока.

Неисправный предохранитель определяем по перегоревшей нити. Иногда нить предохранителя остаётся целой, в то время как её соединение с выводами внутри предохранителя нарушено.

Визуально определить такую неисправность невозможно.

В этом случае оценить состояние предохранителя следует при помощи омметра. Устанавливаем новый предохранитель соответствующего номинала. Для замены предохранителя, рассчитанного на большой ток, крестовой отвёрткой отворачиваем два винта его крепления.

Хонда Одиссей RA7, двс F23A, 2000г. Клапан ЕГР, нужен совет. (1)

https://youtube.com/watch?v=kg0RZ4aaZyA

Извлекаем предохранитель из монтажного блока. При установке такого предохранителя, его необходимо надёжно закрепить, затянув винты крепления.

Предохранитель 21 — Ближний свет, правая фара.

Предохранитель 22 — Ближний свет, левая фара. Предохранитель 23 — SRS блок подушек системы безопасности. Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. Предохранитель 25 — Спидометр, тахометр.

Предохранитель 26 — Стеклоомыватель и стеклоочиститель. Предохранитель 27 — Прикуриватель.

Предохранитель 28 — Часы, радио, магнитола. Предохранитель 29 — Задние противотуманные фонари. Предохранитель 30 — Подсветка приборной доски панели.

Предохранитель 31 — Цепь включения стартера. Предохранитель 32 — Фонари освещения номеров, задние габаритные огни. Предохранитель 33 — Блокировочное устройство.

Предохранитель 34 — Запасной блок. Предохранитель 35 — Запасной блок. Предохранитель 36 — Запасной блок.

Техническая начинка

На Российском рынке Хонда Аккорд 8 официально поставляется с 2-мя моторами, это 2-х литровый R20A, и 2,4 литровый с прошлого поколения K24A.
Начнём с младшего. Новый двигатель R20A заменил K20A, в 2008 году. Мотор R20A, надёжен и имеет огромный ресурс, но по сравнению с K20A, он утратил способность к тюнингу. Это хороший агрегат для гражданских автомобилей, который хорошо “тянет” на низких оборотах.
Мощность 2-х литрового двигателя составляет 156 лошадиных сил и 192 Hm крутящего момента, комплектуется он как с механической коробкой передач, так и с “автоматом”.
Уже всем знакомый K24А имеет мощность в 200 лошадиных сил и 234 Hm крутящего момента, мотор надёжный и долго служит при правильном обслуживании, но имеет особенности, о которых мы расскажем в главе “слабые места Хонда Аккорд 8”.
C 2-мя моторами комплектуются 2 трансмиссии на выбор, это 6-ти ступенчатая “механика” или 5-ти ступенчатый “автомат”.
“Автомат”, оборудован подрулевыми переключателями передач “лепестками”, а у “механики” на приборной панели загорается индикатор переключения передач, который показывает когда лучше переключаться, для улучшения экономичности.
Новинкой в автоматической трансмиссии стала нелинейная работа «кикдауна»: утопив педаль газа, можно перейти на две, а то и на три передачи вниз!

Предохранители и реле Honda Accord 8

Рассмотрены автомобили Honda Accord 8 2008. 2009, 2010, 2011, 2012 года выпуска.

Блок предохранителей в салоне.

Расположение. Один блок находится под панелью приборов со стороны водителя.

Наклейка с указанием расположения предохранителей расположена на боковой панели.

Назначение предохранителей:

No.	Защищаемая цепь
1	(ЕРТ)*
2	(Корректор угла наклона (Фар)*
3	Омыватель ветрового стекла
4	Стеклоочистители ветрового стекла
5	Комбинация приборов
6	ABS/VSA
7	Генератор переменного тока
8	Не используется
9	Топливный насос
10	(VB SOL)*
11	Дополнительная система пассивной безопасности (SRS)
12	ODS (Система обнаружения пасса­жиров на сиденьях)
13	(IG1)*
14	Не используется
15	Система дневного освещения*
16	Кондиционер
17	Блокировка ключа зажигания АСС
18	Дополнительное оборудование
19	(Функции электрической регули­ровки продольного перемещения сиденья водителя)*
20	(Люк)*
21	(Функция электрической регули­ровки наклона спинки сиденья водителя)*
22	Электрический стеклоподъемник задней двери со стороны водителя
23	Предохранитель прикуривателя хонда аккорд 8.
24	Электрический стеклоподъемник водительской двери
25	Электрический замок водительской двери
26	(Передняя противотуманная фара со стороны водителя)*
27	Маломощная лампа со стороны водителя (наружные приборы освещения)
28	Лампа дальнего света со стороны водителя
29	Не используется
30	Лампа ближнего света со стороны водителя
31	Не используется
32	Датчик уровня моторного масла

Второй блок салона расположен снизу на боковой панели со стороны переднего пассажира.

Для получения доступа к блоку предохранителей, необходимо вставить палец в прорезь крышки и слегка потянуть ее вверх, а затем на себя. Откройте крышку, а затем выньте ее из шарниров.

Схема расположения предохранителей в блоке.

Расшифровка:

No.	Назначение
1	Лампа дальнего света со стороны переднего пассажира
2	Маломощная лампа со стороны переднего пассажира (наружные приборы освещения)
3	(Передняя противотуманная фара со стороны переднего пассажира)*
4	Лампа ближнего света со стороны переднего пассажира
5	Не используется
6	Лампы освещения салона
7	Не используется
8	(Функция электрической регулировки наклона спинки сиденья переднего пассажира)*
9	(Функции электрической регулировки продольного перемещения сиденья переднего пассажира)*
10	Электрический замок двери переднего пассажира
11	Электрический стеклоподъемник задней двери со стороны переднего пассажира
12	Разъем для подключения аудиооборудования в центральной консоли
13	Электрический стеклоподъемник двери переднего пассажира
14	Не используется
15	(Premium АМР)*
16	Не используется
17	(Задний противотуманный фонарь)
18	Не используется
19	(Обогреватели сидений)*
20	(EPT-R)*
21	(EPT-L)*
22	(Не используется)

Блок предохранителей в моторном отсеке

Расположен слева в дальней части моторного отсека. Для того чтобы открыть крышку коробки предохранителей, нажмите на лапки фиксаторов.

Источник

Схема расположения предохранителей Honda Accord 2008-2012

Предохранители прикуривателя (розетки) в Honda Accord предохранитель № 23 (гнездо питания передних аксессуаров) в блоке предохранителей панели приборов со стороны водителя и предохранитель № 12 (гнездо питания задних аксессуаров) в блоке предохранителей панели приборов со стороны пассажира.

Расположение блока предохранителей

Пассажирский салон

Внутренний блок предохранителей со стороны водителя находится под приборной панелью со стороны водителя.

Этикетка предохранителя прикреплена к боковой панели

Внутренний блок предохранителей со стороны пассажира находится на нижней панели со стороны пассажира.

Чтобы снять крышку, вставьте палец в выемку на крышке и слегка потяните ее вверх, затем потяните ее на себя и снимите с петель.

Моторный отсек

Подкапотный блок предохранителей находится со стороны водителя.

Схемы блоков предохранителей

Пассажирский отсек, сторона водителя

Нет.	Амперы.	Защищаемые цепи
1	—	Не используется
2	7.5 A	Память сидений (при наличии)
3	15 A	Стиральная машина
4	7.5 A	Стеклоочиститель
5	7.5 A	Счетчик
6	7.5 A	ABS/VSA
7	15 A	ACG
8	7.5 A	STS (при наличии оборудования)
9	20 A	Топливный насос
10	10 A	VB SOL (При наличии)
11	10 A	SRS
12	7.5 A	СОД (система обнаружения присутствия людей)
13	—	Не используется
14	10 A	ACM (при наличии)
15	7.5 A	Дневные ходовые огни
16	7.5 A	A/C
17	7.5 A	Аксессуар, ключ, замок
18	7.5 A	Аксессуар
19	20 A	Сдвижное сиденье водителя с электроприводом (при наличии)
20	20 A	Лунная крыша (при наличии)
21	20 A	Откидывающееся сиденье водителя с электроприводом (если оборудовано)
22	20 A	Заднее левое электрическое окно
23	15 A	Переднее гнездо питания аксессуаров
24	20 A	Электрическое окно водителя
25	10 A	Замок двери со стороны водителя
26	10 A	Левая передняя противотуманная фара (при наличии)
27	10 A	Левые малые фары (внешние)
28	10 A	Левая фара дальнего света
29	7.5 A	TPMS
30	10 A	Левая фара ближнего света
31	—	Не используется

Пассажирский отсек, сторона пассажира

Нет.	Амперы.	Защищаемые цепи
1	10 A	Правая фара дальнего света
2	10 A	Правые боковые малые фонари (наружные)
3	10 A	Правая передняя противотуманная фара (при наличии)
4	10 A	Правая фара ближнего света
5	—	Не используется
6	7.5 A	Внутреннее освещение
7	—	Не используется
8	20 A	Сиденье переднего пассажира с электроприводом, раскладывающееся (при наличии)
9	20 A	Сдвижное сиденье с электроприводом для переднего пассажира (если оборудовано)
10	10 A	Замок правой боковой двери
11	20 A	Заднее правое электрическое окно
12	15 A	Заднее гнездо питания аксессуаров
13	20 A	Электрическое окно переднего пассажира
14	—	Не используется
15	20 A	Premium AMP (при наличии)
16	—	Не используется
17	—	Не используется
18	10 A	Поясничный упор (при наличии)
19	15 A	Обогрев сидений (при наличии)
20	—	Не используется
21	—	Не используется
22	—	Не используется

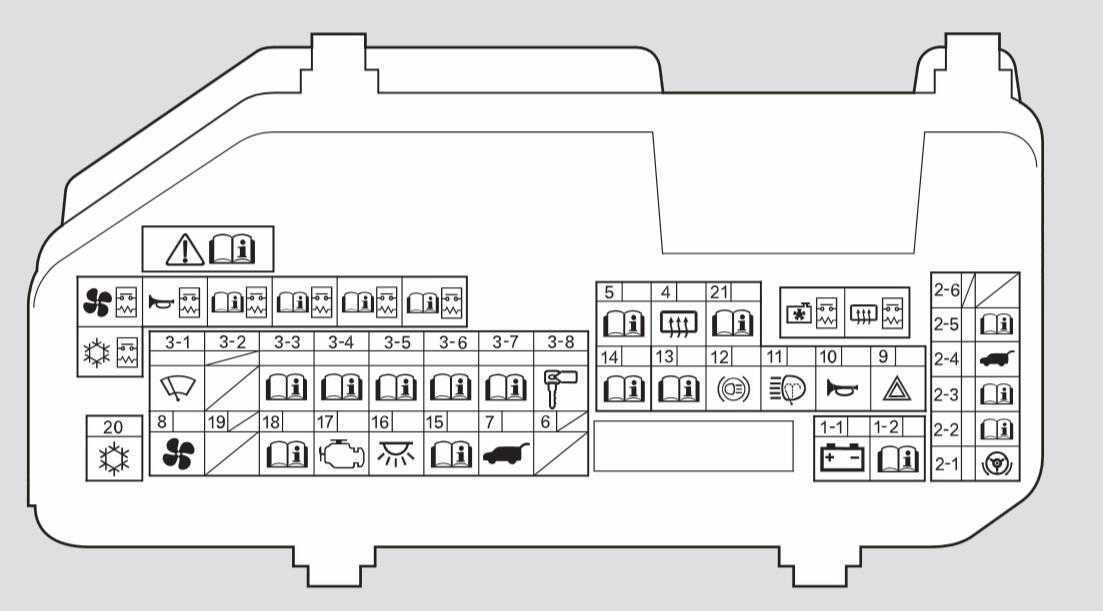

Моторный отсек

Нет.	Амперы.	Защищаемые цепи
1-1	100 A	Аккумулятор (4-цилиндровые модели)
1-1	120 A	Аккумулятор (модели V6)
1-2	40 A	Блок предохранителей со стороны пассажира
2-1	—	Не используется
2-2	40 A	ABS/VSA
2-3	30 A	Двигатель ABS/VSA
2-4	(40 A)	Блок предохранителей со стороны пассажира
2-5	—	Не используется
2-6	—	Не используется
3-1	—	Не используется (4-цилиндровые модели)
3-1	30 A	Двигатель вентилятора подкапотного пространства (модели V6)
3-2	30 A	Мотор стеклоочистителя
3-3	30 A	Двигатель главного вентилятора
3-4	30 A	Главная фара со стороны водителя
3-5	(60 A)	Блок предохранителей со стороны водителя
3-6	30 A	Главная фара со стороны пассажира
3-7	(40 A)	Блок предохранителей со стороны водителя
3-8	50 A	IG Main
4	40 A	Задний дефростер
5	20 A	Двигатель подвентиляторного вентилятора (4-цилиндровые модели)
5	—	Не используется (модели V6)
6	—	Не используется
7	—	Не используется
8	40 A	Двигатель нагревателя
9	15 A	Опасность
10	20 A	Сигнал, остановка
11	—	Не используется
12	—	Не используется
13	15 A	Катушка IG
14	15 A	FI Sub
15	10 A	Назад
16	7.5 A	Внутреннее освещение
17	15 A	FI Main
18	15 A	DBW
19	—	Не используется (4-цилиндровые модели)
19	7.5 A	Резервное копирование, ЭБУ FI (модели V6)
20	7.5 A	Сцепление MG
21	7.5 A	Реле вентилятора

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Предохранители в салоне автомобиля

В салоне автомобиля Хонда Аккорд 8 расположены предохранители, которые отвечают за работу различных систем и устройств.

Основной блок предохранителей в салоне находится слева от рулевой колонки. Для доступа к предохранителям следует открыть крышку, которая прилегает к панели приборов.

Предохранители в салоне обычно разделены на группы по функциональному назначению. На самом блоке предохранителей обычно есть надписи и символы, указывающие на назначение каждого предохранителя.

• Главный предохранительный модуль, отвечающий за работу центрального блока управления, розеток питания и освещения салона;
• Предохранители, связанные с работой основных систем автомобиля, таких как отопление и кондиционирование, аудио-система, датчики и системы безопасности;
• Предохранители, отвечающие за работу электрорегулировки сидений и зеркал, стеклоочистителей и стеклоомывателей, системы прогрева заднего стекла;
• Предохранители, контролирующие работу электрорегулировки и подогрева зеркал заднего вида, системы автозапуска и дополнительных устройств, установленных дополнительно к заводской комплектации.

При замене предохранителя необходимо учитывать его номинальную мощность и правильно подобрать замену

Также следует обратить внимание на причину перегорания предохранителя и устранить возможные неисправности
