Honda accord 7 (2002

Engine compartment

Layout

Decoding

1. Relay box №2
2. ABS/TCS or VSA control unit
3. Relay box №1
4. Fuse and relay box

Relay box №2

This unit is only available on Hybrid models.

Diagram

Assignment

34	7.5A Powertrain Control Module (MCM), relay #1 MCM
35	–
Relay
R1	Fan control
R2	Electric coolant pump
R3	Daytime Running Lights

Relay box №1

Diagram

Designation

36	40A Fuse (relay box #2 in engine compartment): #34, fuses: 53, 54
37	30A Auxiliary transmission oil pump (ATFP)
Relay
R1	Hybrid: Transmission Auxiliary Oil Pump (ATFP)
3.0L (USA): Fan control
3.0L: Daytime running lights
R2	2.4L: Daytime running lights
3.0L: Fan control

Fuse and relay box

Photo example

An example of a circuit from the block cover

Diagram

Allocation

1	10A Left headlight (low beam)
2	30A Heated rear window
3	10A Left headlight (high beam)
4	15A Parking light, instrument panel light, interior light, glove box light, license plate light, selector lever position light
5	10A Right headlight (high beam)
6	10A Right headlight (low beam)
7	7.5A Reversing lamps
8	15A Camshaft Position Sensor (CMP) B, Crankshaft Position Sensor (CKP), Engine Control Module (ECM/PCM), Idle Air Control Valve (IAC), Injectors, Mass Air Flow Sensor, Engine Control Module Relay (PGM-FI) , Diagnostic Connector (DLC), Throttle Relay
9	20A A/C fan, A/C fan relay
10	20A Fog light
11	20A 2.4L, 2.0L: Cooling fan, cooling fan relay
30A 3.0L, Hybrid: Cooling fan, cooling fan relay
12	7.5A A/C Compressor Clutch, A/C Compressor Clutch Relay
30A Headlight washer control unit
13	20A Stop Lamps, ABS/TCS (’03-’05), Vehicle Stability Control (VSA) (’06-’07), Engine Control Module (ECM/PCM), Secondary Stop Lamp, Ignition Switch Light, Unit body electronics (MICU), horn
14	40A Heated rear window, AM/FM antenna booster, heated rear window relay
15	40A Fuses (interior fuse box): No. 5, 6, 7, 8, 9; fuse (engine compartment fuse box): No. 7
16	15A Turn signal and alarm relay
17	30A ABS/TCS or Vehicle Stability Control (VSA)
18	20A ’03-’05: ABS/TCS
40A ’06-’07: Vehicle Stability Control (VSA)
19	40A Fuses (interior fuse box): No. 1, 2, 3, 4
20	40A Fuses (interior fuse box): No. 12, 14, 15, 16, 17
21	40A Heater, heater relay
22	100A 2.0L, 2.4L & 3.0L: Main fuse
120A Hybrid: Main fuse
70A Hybrid: Electric Power Steering (EPS) control unit
23	50A Ignition switch
50A Power window relay. fuses (fuse box in the passenger compartment): No. 24, 25, 26, 27, 28
Relay
R1	Engine cooling fan
R2	Air conditioner fan
R3	Rear window heating
R4	A/C Compressor Clutch
R5	Heater

That’s all. And if you know how to make the material better – write in the comments.

Основные места установки предохранителей на Honda Accord 7

На Honda Accord 7 присутствуют несколько основных мест установки предохранителей, которые обеспечивают защиту различных систем и устройств автомобиля

Важно знать, где находятся данные предохранители, чтобы в случае необходимости можно было быстро обнаружить их и в случае неисправности заменить

Основные места установки предохранителей на Honda Accord 7:

• Панель приборов – предохранители, отвечающие за освещение салона, радио и блокировку дверей, установлены на нижней панели приборов с левой его стороны.
• Коробка предохранителей в моторном отсеке – здесь располагаются предохранители, отвечающие за работу основных систем автомобиля, таких как двигатель, система зажигания, система питания, система охлаждения.
• Коробка предохранителей в багажнике – здесь устанавливаются предохранители, связанные с задними фонарями, системой кондиционирования, системой кондиционирования задней двери и т.д.
• Нижняя панель передней панели – здесь располагаются предохранители, отвечающие за работу различных электрических систем автомобиля, таких как обогреватель заднего стекла, обогреватель передних сидений, система круиз-контроля и другие.
• Панель наружного освещения – здесь находятся предохранители, отвечающие за работу фар, габаритных огней, поворотных указателей, задних габаритных огней и других осветительных приборов автомобиля.
• Подлокотник сзади – здесь располагаются предохранители, отвечающие за работу различных систем безопасности автомобиля, таких как подушки безопасности, ремни безопасности, система силового воздействия и другие.

Зная основные места установки предохранителей, можно быстро и эффективно производить их замену в случае необходимости.

Важность правильной установки и замены предохранителей

Правильная установка и замена предохранителей играет важную роль в обеспечении безопасности и нормального функционирования автомобиля Honda Accord 7. Предохранители предназначены для защиты электрических цепей от перегрузок и короткого замыкания, что помогает предотвратить повреждение или поломку важных систем автомобиля.

Неправильный выбор, установка или замена предохранителей может привести к серьезным последствиям, включая перегрев электрических систем, повреждение проводки или даже возгорание

Поэтому важно соблюдать рекомендации производителя при выборе и установке предохранителей

При замене предохранителя необходимо убедиться, что новый предохранитель имеет такую же номинальную мощность (ампераж) и тип, как и старый. Использование неправильного предохранителя может привести к его аварийному срабатыванию или, наоборот, необратимому повреждению электрической системы.

Важно также следить за состоянием предохранителей и регулярно проверять их на наличие повреждений или признаков перегрева. При обнаружении повреждений или признаков износа предохранителя он должен быть заменен незамедлительно

Рекомендуется иметь запасные предохранители различных мощностей для замены в случае необходимости.

В идеале, установку и замену предохранителей следует производить в специализированном автосервисе, где имеется необходимая информация о правильных параметрах для каждого типа предохранителя и специальное оборудование для обеспечения надежной установки

Также важно ознакомиться с инструкцией пользователя автомобиля, где указаны особенности установки и замены предохранителей для конкретной модели Honda Accord 7

Проверка и обслуживание предохранителей на Honda Accord 7

Чтобы проверить и обслужить предохранители на Honda Accord 7, выполните следующие шаги:

1. Остановите двигатель и выключите зажигание.
2. Откройте крышку блока предохранителей, расположенную на панели приборов с водительской стороны автомобиля.
3. Используя диаграмму на крышке блока предохранителей или руководство по эксплуатации автомобиля, определите нужный предохранитель, который требуется проверить или заменить.
4. Аккуратно вытащите предохранитель из его гнезда, используя пассатижи или специальную плоскогубцы.
5. Внимательно осмотрите предохранитель на наличие признаков повреждений, таких как перегар или разрушение элемента. Если предохранитель поврежден, замените его на новый предохранитель той же амперной емкости.
6. Если предохранитель целый, можно проверить его работоспособность, используя мультиметр. Установите мультиметр в режим измерения сопротивления и приложите его зонды к с двух контактов предохранителя. Если значение сопротивления равно нулю, предохранитель исправен.
7. Если предохранитель поврежден или его работоспособность вызывает сомнения, замените его на новый предохранитель.
8. Убедитесь, что новый предохранитель имеет такую ​​же амперную емкость, как и оригинальный предохранитель.
9. Аккуратно вставьте новый предохранитель в его гнездо и убедитесь, что он надежно закреплен.
10. Закройте крышку блока предохранителей.

После проведения проверки и обслуживания предохранителей на Honda Accord 7 убедитесь, что все электрические компоненты автомобиля работают нормально. Если в процессе проверки обнаружены поврежденные предохранители, рекомендуется обратиться к сертифицированному сервисному центру Honda для замены и диагностики возможных проблем в электрической системе автомобиля.

Основной блок

Основной блок предохранителей и реле расположен под капотом автомобиля неподалеку от аккумулятора. Элементы данного агрегата отвечают за безопасную работу электрических систем, обеспечивающих важные функции автомобиля. Так, например, предохранители регулируют подачу топлива в насос, включают или отключают стеклоочистители.

Ниже представлена схема расположения предохранителей и реле в блоке, а также таблица, где приводится назначение основных элементов.

Обозначение	Назначение
1	Обеспечение работы электронного блока управления мотором автомобиля
2	Регулировка подачи звукового сигнала.
3	Обеспечение работоспособности генератора.
4	Освещение салона автомобиля, а также подсветка багажника, часов, приборной панели.
5,6	Включение и выключение фар.
7	Организация бесперебойной работы замка зажигания.
Реле
R1	Работа топливного насоса.
R2	Реле включения стартера.
R3	Реле подачи звукового сигнала.

Также предохранители и реле данного блока отвечают за прикуриватель, обеспечивают подачу электричества на вентилятор и на печку.

Хонда Пилот 2-го поколения: экспертный анализ моделей 2008-2015 гг

Сегодня модельный ряд Honda на российском рынке представлен лишь двумя разработками – узнаваемый и примелькавшийся на дорогах кроссовер CR-V и его «старший собрат» — Pilot. Именно эти две модели «выжили в естественном отборе»: не были занесены в архив разработок благодаря высокому спросу и народной любви. Достаточно ли оснований для столь явной преданности марки Honda?

8-ми местный 3,5-литровый кроссовер Pilot с расширенным внедорожным функционалом, появившись на российском рынке, стал пределом мечтаний многих автолюбителей (семейных и состоявшихся в профессиональном плане россиян). В нем нашел воплощение фирменный подход японской корпорации к созданию современных кроссоверов:

• продуманная до мелочей практичность (ящички, кармашки, подстаканники),
• возрастающая от поколения к поколению надежность (гарантийный срок производителя – до 5 лет),
• адаптивность к суровым условиям (не только погодным, имеются ввиду и суровые российские реалии – разбитые дороги, некачественное топливо),
• высокая динамичность в классе (несмотря на массивность авто),
• техническая оснащенность, не уступающая уровню главных конкурентов, включая комплекс инновационных решений для повышения общего уровня безопасности,
• воплощение общемировых стилевых тенденций в экстерьере и интерьере,
• соответствие потребительских характеристик основным пожеланиям автовладельцев (приемлемый расход топлива – до 12 л на сотню километров, комфорт при эксплуатации, минимум вложений при максимальной эксплуатации автомобиля).

Полноразмерный кроссовер Pilot Honda появился в России лишь с выходом 2-го поколения. Соотечественники долго привыкали к брутально-угловатому дизайну японского автомобиля, но сразу по достоинству оценили технические возможности Хонда Пилот 2008 года (двигатель мощностью 257 л.с., 5 скоростных режимов АКПП, полный привод), экономичный расход топлива (обеспечивается работой автоматической системы, выбирающей режим передвижения в зависимости от дорожных условий) и максимальное внутреннее пространство (3 ряда сидений, два последних – складываются «в пол», увеличивая объем багажника). Кроссовер сразу причислили к разряду семейных авто – Хонда Пилот идеально подходил для роли единственного автомобиля в семье. Гарантийный срок был установлен производителем в 3 года (или 100 тыс км пробега).

С каждым годом производитель совершенствовал свою конкурентоспособную разработку и к тому моменту, когда пришло время для выпуска третьего поколения, автомобиль пользовался стабильным спросом на российском рынке. Как менялись характеристики кроссовера? Попадали ли в поле зрения штатных новаторов технические проблемы авто, исправлялись ли недочеты и ошибки во время очередного рестайлинга?

Предохранители — общая информация Хонда Аккорд

Предохранители — общая информация

Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, прерывателей цепи и плавких вставок. Два монтажных блока расположены под панелью приборов автомобиля, один — в правой части двигательного отсека, рядом с аккумуляторной батареей.

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров. Идентификационная карта размещения предохранителей в монтажном блоке обычно подклеена к крышке последнего, с внутренней ее стороны.

В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и при необходимости легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Поверните ключ в замке зажигания в положение ON и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.

При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, не соответствующим ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены на его пластмассовом корпусе. Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, — прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции.

На всех моделях рассматриваемых в Настоящем Руководстве автомобилей предусмотрен главный предохранитель, обычно рассчитанный на номинальную силу тока в 80 А или в 100 А.

Предохранитель обеспечивает общую защиту всех подключенных к аккумуляторной батарее контуров и выбивается при перегрузке любого из них, предотвращая тем самым выход из строя главной косы электропроводки. Главный предохранитель состоит из пластинчатой металлической перемычки, которая легко плавится при возникновении электрических перегрузок.

Прежде чем приступать к замене главного предохранителя в обязательном порядке отключайте аккумуляторную батарею. Сменный главный предохранитель всегда можно приобрести в фирменном сервис-центре компании-изготовителя автомобиля.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Главный предохранитель находится в расположенном в двигательном отсеке автомобиля монтажном блоке, внешне мало чем отличается от прочих предохранителей и меняется аналогичным способом. Помните, что вышедший из строя главный предохранитель должен заменяться рассчитанным на ту же силу тока сменным.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Диагностика автомобилей

Последние модели Хонда имеют большое количество электронных компонентов, проверить и настроить которые можно только с помощью специального диагностического оборудования. Типичным примером такой задачи является адаптация блока управления клиноременного вариатора, которую следует проводить после смены масла в двигателе. Для выполнения углубленной диагностики применяются особые адаптеры, которые подключаются к диагностическому разъему и ноутбуку. На компьютере должно быть установлено специализированное программное обеспечение Honda HDS (Honda Diagnostic System) со встроенной и регулярно обновляемой базой данных ошибок Хонда.

Первичную диагностику автомобиля можно провести без специальных приборов.

С помощью самодиагностики можно узнать наличие ошибок по следующим системам:

• SRS — подушки безопасности;
• ABS — антиблокировочная система тормозов;
• Check Engine — система и датчики обеспечения работы двигателя;
• VSA — система сохранения прямолинейного движения;
• EPS — электрический усилитель рулевого управления.

При проведении диагностики на приборной панели будет мигать одна или несколько ламп, отвечающих за работу этих систем. Некоторые ошибки удобнее всего выявлять именно с помощью функции самодиагностики, поскольку они читаются не всеми типами сканеров. Примером таких ошибок являются неисправности системы надувных подушек безопасности (SRS). При отсутствии погрешностей в блоке управления все контрольные лампы, имеющиеся на комбинации, включаться и мигать не будут.

Диагностика своими руками на наиболее распространенных моделях Хонда выполняется по одинаковой схеме. Коды ошибок этих машин также стандартизированы.

А именно на таких автомобилях как:

• Партнер;
• Торнео;
• Степвагон RF1;
• СРВ РД1;
• Orthia 4WD B20B;
• Цивик (с силовой установкой или с гибридом);
• Аккорд версий CL9 и CC7 и многих других.

Как провести самостоятельно?

Для проведения работ понадобится только небольшой кусок проволоки или канцелярская скрепка, которой можно замкнуть пины контактов разъема.

Проведение самодигностики рассмотрим на примере таких автомобилей как Хонда Аккорд 2008 года (модели СС7 или CF4), Honda Stream 2001 года:

1. Подготовить скобу для замыкания контактов в разъеме диагностики.
2. Установить ее между четвертым и девятым контактами разъема, расположенного в районе центральной консоли (может быть с любой стороны). Это место стандартно для размещения разъема почти на всех моделях Хонда. Исключение составляют некоторые машины: на Аккорде 1995–97 года он стоит за пепельницей на консоли, а на Legend 2000 года — за накладкой вокруг селектора переключения АКПП. Сам 16-ти пиновый разъем OBD-II-Honda стандартен для всех моделей после 1996 года выпуска.
3. Поместить ключ в замок, повернуть до включения системы зажигания.
4. В процессе диагностики следует внимательно смотреть на комбинацию приборов, запоминая количество миганий контрольных ламп SRS, ABS, VSA, EPS и Check Engine. При этом необходимо учитывать, что лампа отсчитывает десятки путем подачи длительного импульса мигания, а единицы — короткого. Например, ошибка системы с кодом 14 будет передана одним длинным миганием и четырьмя короткими вспышками лампы системы ABS. При самодиагностике нельзя касаться педали тормоза, поскольку это не даст прочитать ошибки системы АБС.
5. Расшифровать считанные коды по таблицам.

На некоторых машинах, например, на Фит 2002 года, Стрим 2004 года или Прелюд 2000 года, иногда возникает необходимость поиска нужных контактов в разъеме. Для этого потребуется маломощная лампа с припаянными проводами.

Для поиска пинов следует:

1. Подключить один провод контрольного прибора к кузову. Подсоединять необходимо к неокрашенной части кузова, гайке для крепления проводов на кузов, к деталям двигателя или АКПП.
2. Включить зажигание и вторым проводом начать поочередно перебирать контакты в разъеме.
3. При нахождении нужного пина должна включиться лампа «Check Engine», расположенная на приборной панели.

Блок предохранителей для Honda Accord 7

Примеры расположения разъема на отдельных моделях автомобилей Honda. Расположение: за бардачком переднего пассажира. Honda CR-V гг. Расположение: слева от ног переднего пассажира справа за кожухом центральной консоли.

Honda Accord гг. Расположение: в центральной консоли за пепельницей. Для доступа к разъему снять пепельницу. Honda Partner RHD г. Регистрация нового чип-ключа в пямяти штатного иммобилайзера при помощи специального прибора, подключенного в диагностический разъем или к штатной цифровой шине.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Предохранители Хонда Аккорд 8 расположены в трёх блоках. Один блок находится под капотом и два блока в салоне.

Блок который под капотом установлен в следующем месте

При покупке запасных предохранителей обратите внимание на их форму, такие можно найти не во всех магазинах. Один из салонных блоков стоит слева от водителя

На шильдике можно сверить схему установки предохранителей.

Другой салонный блок расположен справа от переднего пассажира, под крышкой. Для снятия крышки тянем пальцем за выемку. Если не работает какое-либо электрическое оборудова- ние, то поверните выключатель зажигания в положение LOCK. Блок предохранителей расположен рядом с бачком глав- ного тормозного цилиндра. Чтобы открыть блок, нажмите на лапки фиксаторов. Расположение предохранителей приведено на крышке блока предохранителей.

Определите расположение предохранителя, который может являться причиной неисправности, по его номеру и схеме на крышке блока предохранителей.

Расположение предохранителей приведено в табличке, расположенной на боковой панели. Определите расположение предохранителя, который может являться причиной неисправности, по его номеру и схеме, приведенной в табличке. Снимите крышку блока предохранителей. Проверьте исправность большого предохранителя. Замена перегоревшего предохранителя новым предохранителем с более высоким значением силы тока значительно увеличивает веро- ятность выхода из строя системы электрооборудования автомобиля из-за блок предохранителей хонда аккорд 7.

Замените перегоревший предохранитель имеющимся запасным предохранителем, если он имеет такое же блок предохранителей хонда аккорд 7 значение силы тока. Проверяйте номинальное значение силы тока предохранителя по наклейке на предохранителе.

Пинцет для извлечения предохранителей расположен на блок предохранителей хонда аккорд 7 блока предохранителей в моторном отсеке.

В этом случае автомобиль устанавливается всеми четырьмя колесами на платформе специализированного автомобиля-эвакуатора. Этот способ является наилучшим для данного автомобиля. Буксируемый автомобиль устанавливается двумя передними колесами на подъемные кронштейны, которыми оборудован тягач. Два задних колеса опираются на поверхность дороги. Этот способ разрешен для буксировки данного автомобиля.

Подъем блок предохранителей хонда аккорд 7 или его буксировка за передний бампер может привести к повреждению автомобиля. Бампер не способен выдер- жать вес автомобиля.

Проверка и замена предохранителей

Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.

Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.

Функции предохранителей на Honda Accord 7

Предохранители на автомобиле Honda Accord 7 выполняют важную роль в обеспечении защиты электрической системы автомобиля от перегрузок и короткого замыкания. Они представляют собой небольшие электрические устройства, которые, при возникновении перегрузки или короткого замыкания в электрической системе, разрывают свою цепь и предотвращают повреждение более дорогостоящих компонентов автомобиля.

Основная функция предохранителей на Honda Accord 7 – это защита от перегрузки электрической системы автомобиля. Каждый предохранитель имеет определенную номинальную мощность, и при превышении этой мощности он срабатывает и прерывает цепь, чтобы предотвратить повреждение проводов и других электрических компонентов.

Кроме того, предохранители на Honda Accord 7 также защищают от короткого замыкания. Короткое замыкание может произойти, когда провода автомобильной электрической системы пересекаются или имеют повреждения, в результате чего возникает обрыв цепи. Предохранитель срабатывает, чтобы предотвратить повреждение проводов и других электрических компонентов, и предоставить возможность вовремя обнаружить и устранить неисправность.

Таким образом, функции предохранителей на Honda Accord 7 сводятся к обеспечению защиты электрической системы автомобиля от перегрузок и коротких замыканий. Они являются важным элементом безопасности и надежной работы автомобиля, поэтому в случае выхода из строя или перегорания предохранителей, их следует незамедлительно заменить на аналогичные предохранители с той же номинальной мощностью, чтобы избежать возможных повреждений электрической системы.

Роли каждого предохранителя в Хонда Аккорд 7

В автомобиле Хонда Аккорд 7 используются различные предохранители, которые выполняют важные функции по защите электронных компонентов автомобиля от повреждений. Каждый предохранитель отвечает за определенную систему или устройство.

• Предохранитель аккумуляторной цепи — защищает систему питания автомобиля, предотвращает короткое замыкание и перегрузку цепи аккумулятора.
• Предохранители освещения — отвечают за защиту системы освещения автомобиля, включая фонари, габариты, фары и другие источники света.
• Предохранители блока управления двигателем — обеспечивают защиту электронной системы управления двигателем от возможных перегрузок и коротких замыканий.
• Предохранители системы кондиционирования — защищают компоненты системы кондиционирования от повреждений и перегрузок, обеспечивая их надлежащую работу.
• Предохранители системы зажигания — предохраняют систему зажигания от перегрузки и короткого замыкания, обеспечивая надежную работу двигателя.
• Предохранители системы зарядки аккумулятора — отвечают за защиту системы зарядки аккумулятора от повреждений и перегрузок, предотвращая выход из строя электронных компонентов.
• Предохранители системы блокировки дверей и окон — обеспечивают защиту системы блокировки дверей и окон от повреждений и перегрузок, обеспечивая безопасность пассажиров.

Каждый предохранитель в Хонда Аккорд 7 имеет свою назначенную роль, которая необходима для безопасной и нормальной работы автомобиля. При возникновении проблем с определенной системой или устройством стоит проверить соответствующий предохранитель на работоспособность и целостность.

Салонный блок

Для доступа к салонному блоку необходимо демонтировать быстросъемную панель.

После этого откроется панель предохранителей. Это лишь часть салонного блока. Если произвести дальнейший демонтаж панелей, можно извлечь плату предохранителей и реле, внешний вид которой показан на рисунке.

На быстросъемной крышке имеются обозначения основных предохранителей в виде пиктограмм. Пиктограммы в виде справочника с буквой «i» обозначают, что для точной расшифровки назначения предохранителей, установленных на данной позиции, следует воспользоваться техническим описанием данной модели автомобиля.

Ниже приведена расшифровка пиктограмм и назначение предохранителей согласно номерам позиций.

Таблица 1. Расшифровка предохранителей.

Номер	Назначение
1	Стабилизаторы напряжения (для определенных моделей)
2	Система зажигания
3	Дневной свет
4	Не исп.
5	Магнитола
6	Плафон салонный
7	Задний свет
8	Центральный замок
9	Разъем прикуривателя
10	Не исп.
11	Предохранитель дворников
12	Противотуманка задняя
13	Привод пассажирского сиденья (угол)
14	Привод водительского сиденья (смещение)
15	Подогрев сидений
16	Привод водительского сиденья (угол)
17	Привод пассажирского сиденья (смещение)
18	ACG
19	Насос топливный (бензонасос)
20	Омыватель стекла (цепи питания реле стеклоочистителя relay cleaner cont – 22 в таблице 2)
21	Счетчик
22	Подушки безопасности
23	Блок управления двигателем
24	Стеклоподъемник задний левый
25	Стеклоподъемник задний правый
26	Стеклоподъемник передний правый
27	Стеклоподъемник передний левый
28	Привод люка
29	OP 1
30	HAC
31	OP 2
32	ACC (круиз-контроль)
33	HAC OP

Расположение предохранителей в Honda Accord 7

Предохранители в автомобиле Honda Accord 7 расположены в нескольких местах. Основной блок предохранителей находится внутри салона автомобиля под панелью приборов на водительской стороне.

Чтобы добраться до основного блока предохранителей, вам необходимо открыть дверь водителя и найти небольшую крышку на боковой стороне приборной панели. Откройте ее при помощи пластикового отвёртки или эмблемы Honda, чтобы обнаружить блок предохранителей.

Внутри вы найдете перечень предохранителей и их значений, а также диаграмму, указывающую на функцию каждого предохранителя. Обычно они помечены символами и числами, указывающими на силу тока, который они защищают.

Кроме основного блока предохранителей, в некоторых моделях Honda Accord 7 могут быть дополнительные блоки предохранителей. Обычно они находятся под капотом автомобиля, в моторном отсеке.

Чтобы получить доступ к дополнительным блокам предохранителей, откройте капот и найдите пластиковую крышку, защищающую блоки предохранителей. Откройте ее при помощи защелок или заклепок, чтобы обнаружить дополнительные предохранители.

Перед заменой предохранителя необходимо убедиться, что автомобиль выключен и зажигание выключено. В случае непонятностей или сложностей лучше обратиться к инструкции по эксплуатации автомобиля или к специалистам сервисного центра Honda для получения дополнительной информации.

Модели стартеров и комплектующих для установки на автомобили Аккорд 7, приблизительная цена

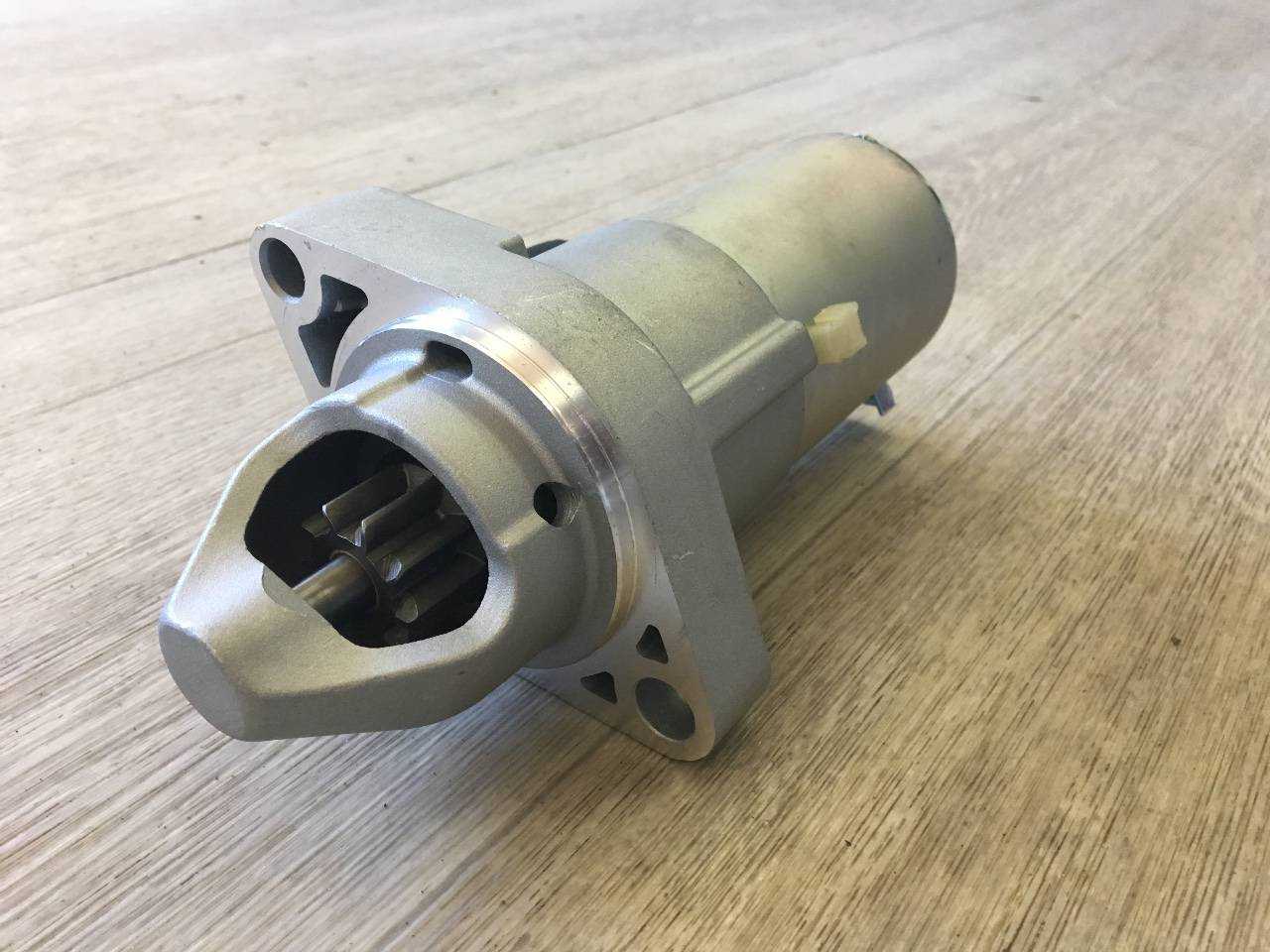

Наиболее бюджетным аналогом стартера на Аккорд 7 является

стартер Honda K24A K20A CRV RD5 RD7 Accord CL7 CL9. Его номер по каталогу производителя 31200-PPA-A01, LRS02429, DRS0454.

Цена стартера около 4.500 рублей.

Контрактный оригинальный стартер может стоить дороже – от 5.000 рублей.

К Аккорд 7 подходят стартеры, установленные на модели двигателей: ES, EU, K20A6, K20A7, K20A, K20A8, K20Z2, K24A3, K24A4, K24A, K24A8, K24W, K24W4, K24Z3, K24Z2, K20A4, K24Z1, K24A1, K24Z4, D17A, K24Z7, D17AVTEC, K20AIVTEC, D17A2, , K20A1, D17A5,K20B, D17A8, D17A9, EM, K20A2, K20AVTEC, K20Z3, K20Z4, K20A3.
