Honda Accord 8. Расположение разъемов блока реле и предохранителей под передней панелью (водителя)
содержание .. 331 332 333 334 335 ..
Блок реле/предохранителей под панелью приборов со стороны водителя
Гнездо Обозначение Клемма Соединяется с Примечания A
1
———
Не используется
B
2
2
Жгут проводов панели приборов
C
3
5
Жгут проводов панели приборов
Реле прикуривателя
4
4
D
11
16
Жгут проводов с левой стороны
E
10
20
Жгут проводов с левой стороны
F
9
33
Левый жгут проводов моторного отсека
G
8
13
Левый жгут проводов моторного отсека
Н (выборочный разъем)
7
12
Не используется
К (разъем проверки функционирования MICU)
6
3
М
13
4
Жгут проводов панели приборов
N
14
16
Жгут проводов панели приборов
P
15
20
Жгут проводов панели приборов
главное реле 2 модуля PGM-FI (FUEL PUMP)
12
4
Q
17
20
Жгут проводов панели приборов
R
16
24
Жгут проводов панели приборов
Реле прерывания подачи тока к стартеру
5
4
Блок реле и предохранителей под панелью приборов со стороны пассажира
Гнездо Обозначение Клемма Соединяется с Примечания A
1
38
Жгут проводов панели приборов
B
8
1
Жгут проводов панели приборов
C
7
12
Жгут проводов панели приборов *
D
2
28
Жгут проводов аудиосистемы
E
6
18
Жгут проводов моторного отсека с правой стороны
F
5
2
Жгут проводов моторного отсека с правой стороны
G
3
16
Не используется
H
4
38
Жгут проводов с правой стороны
Honda Accord 8. Удаление и установка блока реле и предохранителей моторного отсека
ПРИМЕЧАНИЕ: Блок реле/предохранителей моторного отсека является частью жгута проводов моторного отсека с левой стороны, и его нельзя заменить отдельно. Снятие
Отсоедините клеммы аккумулятора.
Откройте крышку (А), открутите винты (В), чтобы снять клеммы провода генератора и аккумулятора.
Открутите гайку (С), снимите нижнюю крышку (D) с блока реле и предохранителей моторного отсека.
Отсоедините разъемы (Е) от блока предохранителей и реле моторного отсека.
Снимите электрическую схему реле (F) с блока реле/предохранителей в моторном отсеке
Снимите реле, осторожно поддев их снизу. ПРИМЕЧАНИЕ: Не пользуйтесь плоскогубцами
Плоскогубцы могут повредить реле, что может вызвать остановку или отказ в работе двигателя.
Установка
|
Honda Accord 8. Расположение разъемов блока реле и предохранителей моторного отсека
Блок реле и предохранителей в моторном отсеке
Гнездо Обозначение Клемма Соединяется с Примечания A (определитель электрической нагрузки)
11
3
Левый жгут проводов моторного отсека
Реле муфты сцепления кондиционера
12
4
B
14
14
Левый жгут проводов моторного отсека
Реле электродвигателя вентилятора салона
1
4
C
13
5
Левый жгут проводов моторного отсека
Реле управления электронной системой управления дроссельной заслонкой (ETCS).
6
4
Реле звукового сигнала
2
4
Реле катушки зажигания
5
4
Главное реле 1 модуля PGM-FI «FI MAIN».
3
4
Дополнительное реле PGM-FI
4
4
Реле вентилятора радиатора
7
4
Реле обогревателя заднего стекла
8
4
Т101
9
———
Жгут проводов двигателя *1 или дополнительный жгут проводов стартера *2
Т102
10
———
Жгут проводов двигателя *1 или дополнительный жгут проводов стартера *2
| *1: | Двигатель R20A3 |
| *2: | Двигатель K24Z3 |
содержание .. 331 332 333 334 335 ..
Honda Accord 7. Предохранители и реле
Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус реле и предохранители хонда аккорд 7 изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
Главный предохранитель находится в расположенном в двигательном отсеке автомобиля монтажном блоке, внешне мало чем отличается от прочих предохранителей и меняется аналогичным способом. Помните, что вышедший из строя главный предохранитель должен заменяться рассчитанным на ту же силу тока сменным.
Монтажный блок, расположенный слева под панелью приборов Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Процесс снятия и замены
Требуемый инструмент: ключ на 10, крестовая, шлицевая отвертка.
- Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора.
- Открыть подкапотный МБ, отжав фиксатор со стороны левой фары,
и взять пинцет, расположенный между предохранителями № 18 и 19.
- Вытащить пинцетом перегоревший элемент.
Для замены главного предохранителя нужно:
- Выполнить шаг 1 из предыдущего списка.
- Открыть блок.
- Открутить 2 гайки со стороны АКБ и снять с них клеммы.
- Подцепить отверткой с плоским жалом планку с плавкими вставками и вытащить ее.
Для замены предохранителей в салонном МБ Kia Cerato 2 нужно:
- Выполнить шаг 1 из первого списка.
- Снять крышку МБ, уцепившись за выемку на ней и потянув в сторону водительской двери.
- Вытащить перегоревший предохранитель пинцетом.
Снятие подкапотного блока
Порядок действий следующий:
- Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора
- Открыть крышку на детали, отжав фиксаторы со стороны АКБ, и снять ее.
- Отсоединить белую колодку со стороны воздушного фильтра, подняв вверх черную запорную планку.
- Снять заднюю плату, поджав отверткой 3 пружинных фиксатора.
- Поддеть защелки и вытащить монтажный блок из корпуса.
- Сфотографировать, записать или запомнить расположение проводов, подключенных с обратной стороны.
- Отсоединить провода.
- Снять деталь с автомобиля.
- Установить и подключить все элементы в обратном порядке.
Снятие салонного блока
Порядок действий следующий:
- Выполнить шаг 1 из предыдущего списка.
- Снять накладку на левом торце панели приборов: Снять крышку МБ.
- Поджать уплотнитель на левой стойке кузова и снять накладку, подцепив ее отверткой с плоским жалом.
Снять левую нижнюю декоративную накладку панели приборов, выкрутив 4 винта: 2 на торце, 1 в левом и 1 правом нижних углах со стороны водительского сиденья.
Открутить ключом на 10 гайку крепления к кузову.
Вытащить деталь из-под панели и перевернуть.
Отсоединить все колодки проводов, отжав фиксаторы или запорные планки, предварительно запомнив их расположение.
Выполнить шаги 8, 9 из предыдущего списка.
К замене монтажного блока стоит прибегать только в том случае, если все остальные элементы цепи неработающего электроприбора полностью исправны.
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Описание
- Блок управления и модулятор давления ABS или VSA
- Hybrid: Блок предохранителей и реле №2
- Блок управления двигателем и автоматической коробкой передач (ECM/PCM)
- Hybrid: Сервоблок
- Блок предохранителей и реле
Блок предохранителей и реле
Схема
Обозначение
| 1 | Аккумулятор 100А |
| 70А Блок управления электро усилителя руля (ESP) | |
| 2 | 50А Замок зажигания |
| 80A, кроме Hybrid: Предохранители (ящик в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 80A ’06 -’07 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 60A ’08 -’11 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30A Блок управления и модулятор давления ABS или VSA |
| 30A, кроме Hybrid: Блок управления и модулятор давления ABS или VSA | |
| 30A Hybrid: блок управления ABS и модулятор давления | |
| 40A Hybrid: блок управления и модулятор давления VSA | |
| 4 | Предохранители 50А (блок в салоне): 18, 19, 20, 21 |
| Предохранители 40А (блок в салоне): 24, 25, 26, 30, 32, 33 | |
| 5 | Гибрид 40А: сервоблок |
| 6 | 20A Реле вентилятора кондиционера, вентилятор кондиционера |
| 7 | 20A M / T: реле охлаждающего вентилятора, охлаждающий вентилятор |
| 30A A / T: Реле охлаждающего вентилятора, охлаждающий вентилятор | |
| 8 | 30А Седан: реле обогрева заднего стекла, обогрев заднего стекла |
| 40A Купе: реле обогрева заднего стекла, обогрев заднего стекла | |
| 9 | 40A Реле нагревателя, нагреватель |
| 10 | 10A Система предупреждения об опасности, блок электроники кузова (MICU), комбинация приборов (спидометр), комбинация приборов (тахометр) |
| 11 | 15A Датчик № 1 соотношения воздух / топливо (A / F), модуль управления двигателем (ECM) / PCM), электромагнитный клапан закрытия клапана (гибрид) |
| 12 | 15A Стоп-сигналы, модуль управления двигателем и автоматической коробкой передач (ECM / PCM), звуковой сигнал, блок электроники кузова (MICU) |
| 13 | 15А Гибрид: задние катушки зажигания |
| 14 | 15А Гибрид: передние катушки зажигания |
| 15 | 7.5A Реле вентилятора кондиционера, датчик уровня масла |
| 16 | – |
| 17 | 15A Купе: аудиоусилитель |
| 18 | 15A, кроме гибрида: катушки зажигания, блок управления двигателем (ECM / PCM) |
| Гибрид 20А: катушки зажигания, блок управления двигателем и автоматической коробкой передач (PCM) | |
| 19 | 15A Датчик положения коленчатого вала (CKP), датчик B положения распределительного вала (CMP), модуль управления автоматической коробкой передач (ECM / PCM), реле дроссельной заслонки (ETCS), форсунки, реле модуля управления двигателем (PGM-FI # 1 / PGM-FI # 2 (топливный насос)) |
| 20 | 7.5A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| 21 | 15A Реле дроссельной заслонки (ETCS), модуль управления двигателем и автоматической коробкой передач (ECM / PCM) |
| 22 | 7,5 А Освещение салона, освещение багажного отделения, дополнительный электрический насос охлаждающей жидкости (гибрид) |
| 23 | 10A Аудиосистема, диагностический разъем (DLC), комбинация приборов (спидометр), комбинация приборов (тахометр), сигнализация, блок управления иммобилайзером, блок электроники кузова (MICU), блок управления трансмиссией (MCM) (гибрид), модуль контроля состояния Аккумуляторы ( BCM) (гибридный), блок управления громкой связью (HandsFreeLink) |
| 24 | Реле обогрева заднего стекла |
| 25 | Реле электродвигателя отопителя |
| 26 | Реле вентилятора конденсатора кондиционера |
| 27 | Реле управления вентилятором системы охлаждения двигателя |
| 28 | Реле заднего стеклоочистителя |
| 29 | Реле блокировки впрыска PGM-FI |
| 30 | Реле катушки зажигания |
| 31 | Иод электродвигателя вентилятора системы охлаждения двигателя |
| 32 | Диод электродвигателя вентилятора конденсатора кондиционера |
| 33 | Муфта кондиционера pele |
| 34 | Реле вентилятора системы охлаждения двигателя |
| 35 | Реле привода дроссельной заслонки |
| 36 | PGM-FI MAIN Главное реле системы впрыска |
Блок предохранителей и реле №2
Схема
Назначение
| № | А | Предохранители |
| 61 | 10 | Модуль мониторинга состояния батареи (BCM), реле №2 блока управления силовой установкой (MCM), сервоблок |
| 62 | 7.5 | Модуль мониторинга состояния батареи (BCM), реле №1 блока управления силовой установкой (MCM) |
| 63 | 15 | Сервоблок |
| 64 | – | – |
| Реле | ||
| R1 | Дополнительная электрическая помпа системы охлаждения | |
| R2 | Топливный насос |
Салонный блок
Для доступа к салонному блоку необходимо демонтировать быстросъемную панель.
После этого откроется панель предохранителей. Это лишь часть салонного блока. Если произвести дальнейший демонтаж панелей, можно извлечь плату предохранителей и реле, внешний вид которой показан на рисунке.

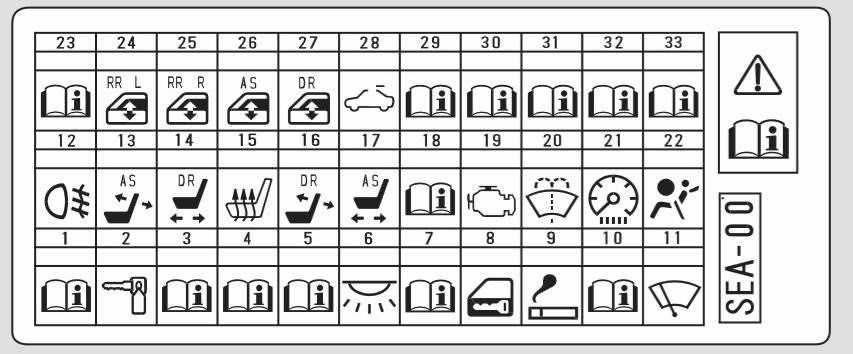

На быстросъемной крышке имеются обозначения основных предохранителей в виде пиктограмм. Пиктограммы в виде справочника с буквой «i» обозначают, что для точной расшифровки назначения предохранителей, установленных на данной позиции, следует воспользоваться техническим описанием данной модели автомобиля.
Ниже приведена расшифровка пиктограмм и назначение предохранителей согласно номерам позиций.
Таблица 1. Расшифровка предохранителей.
