Предохранители и реле хонда цивик 4д 5д

Схемы блока предохранителей

Тип с правым рулем

Назначение предохранителей в панели приборов

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R / LP	15А	Лампа, Аудио, Кластер
H / LP LH	15А	Индикатор дальнего света, фара (левая)
F / FOG	10А	Передняя противотуманная фара
H / LP RH	15А	Фара (правая)
PR / HTD	30А	Обогрев заднего стекла
ВОЗДУХОДУВКА	10А	Вентилятор, Люк
ЗАЖИГАНИЕ	10А	Противотуманный свет, ETACM, электрический стеклоподъемник, устройство регулировки угла наклона фар
R / FOG	10А	Задний противотуманный свет
FRTWPR	20А	Двигатель переднего стеклоочистителя
ОПАСНОСТЬ	15А	Предупреждающий световой сигнал, ETACM
СТОП	15А	Стоп-сигнал, электрический стеклоподъемник
ECU2	15А	ECM
HTDMIR	10А	Обогрев заднего стекла
S / HTD	20А	Подогрев сиденья
ДХО	10А	Дневной ходовой свет
НАЧАЛО	10А	Стартовое реле, Система охранной сигнализации
RR / WPR	15А	Электродвигатель заднего стеклоочистителя
D / LOCK	20А	Система дверного замка, люк на крыше
СУМКА	10А	Воздушная подушка
ECU1	10А	PCM, контроль ABS
P / ВЫХОД	15А	Розетка
КЛАСТЕР	10А	Кластер
ХВОСТ ПРАВЫЙ	10А	СТОП / задний фонарь (правый)
T / SIG	10А	Указатель поворота, задний фонарь
АУДИО	15А	Аудио, электронное наружное зеркало
A / BAG IND	10А	A / Сумка, Индикатор
ХВОСТ ЛЕВЫЙ	10А	Стоп / задний фонарь (левый)
A / C SW	10А	Кондиционер

Моторный отсек (Бензин)

Назначение предохранителей в моторном отсеке (Бензин)

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
IGN 2	30А	Замок зажигания
IGN 1	30А	Замок зажигания, пусковое реле
ECU	30А	Топливный насос, генератор, ECM
РАД	30А	Вентилятор радиатора
BATT	50А	Фара, реле обогревателя
АБС	10А	АБС
С / Зажигалка	25А	C / зажигалка
F / НАСОС	15А	Переключатель автоматического отключения топлива
ECU-B	10А
ABS1	20А	АБС
ABS2	40А	АБС
BLW	30А	Воздуходувка, двигатель нагнетателя
P / WDW	30А	Стеклоподъемник
EPS	50А	Электронный усилитель руля
ЭБУ-1	10А	ECM
ЭБУ-2	20А	ECM
SNSR	10А	Кондиционер, Топливный насос
INJ	15А	Инжектор
A / CON	10А	Кондиционер
РОГ	10А	Рог
BATT	100А	Генератор

Моторный отсек (Дизель)

Назначение предохранителей в моторном отсеке (Дизель)

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
IGN 2	30А	Замок зажигания
IGN 1	30А	Замок зажигания, пусковое реле
ECU	30А	Топливный насос, генератор, ECM
FFHS	30А	FFHS
РАД	30А	Вентилятор радиатора
BATT	50А	Фара, реле обогревателя
АБС	10А	АБС
С / Зажигалка	25А	C / зажигалка
F / НАСОС	15А	Переключатель автоматического отключения топлива
ECU-B	10А
ABS1	20А	АБС
ABS2	40А	АБС
BLW	30А	Воздуходувка, двигатель нагнетателя
P / WDW	30А	Стеклоподъемник
EPS	50А	Электронный усилитель руля
ЭБУ-1	10А	ECM
ЭБУ-2	20А	ECM
SNSR	10А	Кондиционер, Топливный насос
INJ	15А	Инжектор
A / CON	10А	Кондиционер
РОГ	10А	Рог
BATT	100А	Генератор

Ремонт или замена коробки

Чтобы дать объективное заключение по техническому состоянию коробки передач, необходимо провести комплексную диагностику в СТО, идентифицировать ошибки ЭБУ, рассчитать количество запчастей для ремонта.

На основании полученных данных провести анализ, сопоставить стоимость новой КПП, цену услуги за ремонт, после чего делать выводы.

В случае механического повреждения корпуса, многочисленных дефектах, разгерметизации рационально заменить КПП в сборе, нежели проводить частичный ремонт.

Диагностика CVT, AT Хонда Цивик

• Самостоятельно проверяем уровень трансмиссионного масла в CVT, AT;
• Фиксируем выдаваемые коды ошибок на приборной панели. Это необходимо мастеру СТО для упрощения диагностики;
• Проверка целостности корпуса CVT, AT на отсутствие механических повреждений, утечки жидкости, разгерметизации;
• В ходе движения определяем на каких оборотах слышны стуки, вероятная локация;
• Осматриваем целостность клемм, фиксацию контактов, концевиков на блоке управления CVT, AT;
• Заводим двигатель, выжимаем педаль тормоза, переключать передачи. Сторонних звуков, щелчков, рывков, толчков не должно быть, ход селектора тихий, плавный.

Очевидно, что в домашних условиях, без наличия специального оборудования провести полноценную диагностику крайне сложно. Поэтому пользуйтесь услугами сертифицированных СТО, где имеются диагностические стенды, портативные сканеры для считывания и интерпретации данных, ошибок.

Этапы диагностики CVT, AT в СТО:

• Установка машины в периметр ремонтной зоны;
• Подключение датчиков к диагностическим разъемам электронного блока управления ЭБУ, запуск двигателя;
• Считывание ошибок сканером, анализ полученных данных;
• Согласование дальнейших работ по ремонту с владельцем автомобиля;
• Демонтаж коробки передач, установка на диагностический стенд, разборка на составные элементы;
• Дефектовка, осмотр, тестирование;
• Полная замена масла в коробке, калибровка, установка новых запчастей;
• Окончательная сборка, установка.

• Проверка уровня масла в коробке: восполняем недостающее количество по мере необходимости;
• Диагностика качество масла: запаха гари, мутного осадка, темного цвета не должно быть. Естественный цвет светло-коричневый. Чем больше в составе сторонних химических компонентов, тем темнее масло;
• Осмотр поддона: демонтаж, очистка сепарирующих магнитов, фильтров, проверка на отсутствие трещин, целостность проушин. Металлическая стружка – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов привода. Магнитящая стружка – изношены фрикционы;
• Проверка давления масла осуществляется при наличии вакуумного насоса: подключаем штуцер со шлангом, фиксируем гайкой на «19» по резьбе контрольного отверстия. Выжимаем педаль тормоза, запускаем двигатель, переводим селектор в разные положения. Сверяем показатели давления с данными, указанными в руководстве по эксплуатации;
• Проверка коробки на пробуксовку тестом «STOP-STALL»: последовательно нажимаем педаль тормоза, акселератора. Двигатель захлебывается от нагрузки, но обороты не нарастают. Повышение оборотов — первый признак пробуксовки сцепления;
• Проверка времени включения скорости: прогреваем мотор, поочередно активируем режимы скоростей. Фиксируем временной интервал переключения каждой из скоростей. Диапазон от 0.5 до 1.0 секунды. Превышение — признак неисправности механизма.

Стоимость новой и б/у коробки на Хонда Цивик

Тип коробки передач	Цена в рублях Новая	Цена в рублях Капитальный ремонт
АКПП	От 170000	От 90 – 100 тыс.
МКПП	От 155000	От 75000
Вариатор	От 165000	От 85000

Стоимость трансмиссии зависит от региона приобретения деталей, запчастей, комплектующих.

Замена предохранителей

При выходе из строя какого-либо устройства на автомобиле, следует проверить его соответствующий предохранитель. Перед заменой убедитесь, что ключ зажигания находится в положении «LOCK» (0) и проверьте, чтобы все потребители электричества были отключены. Внутри каждого предохранителя содержится плавкая вставка, которая при перегрузке электрической цепи перегорает. Таким образом, каждый защищающий элемент проверяется визуально или при помощи мультиметра в режиме «прозвонки» цепи.

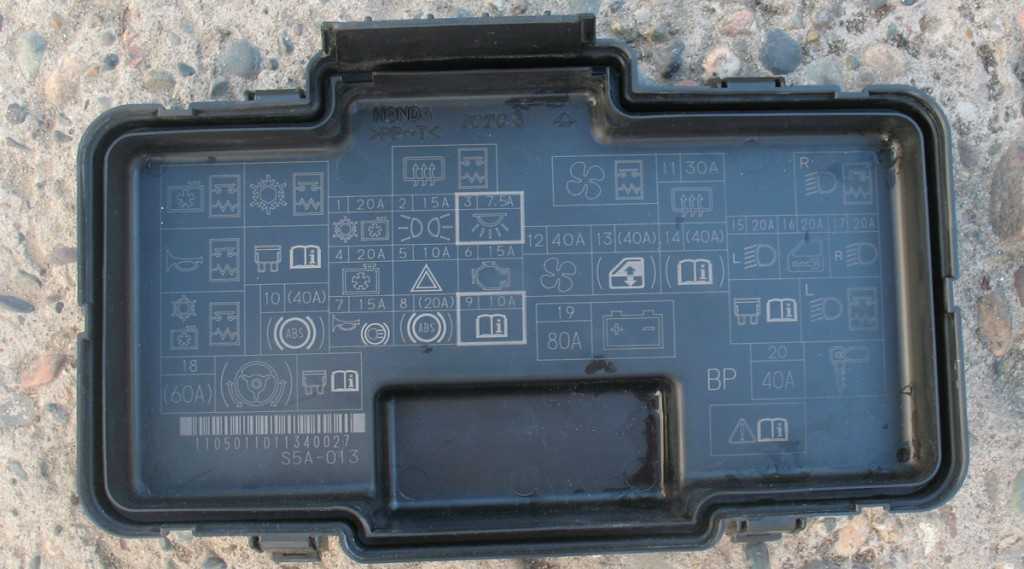

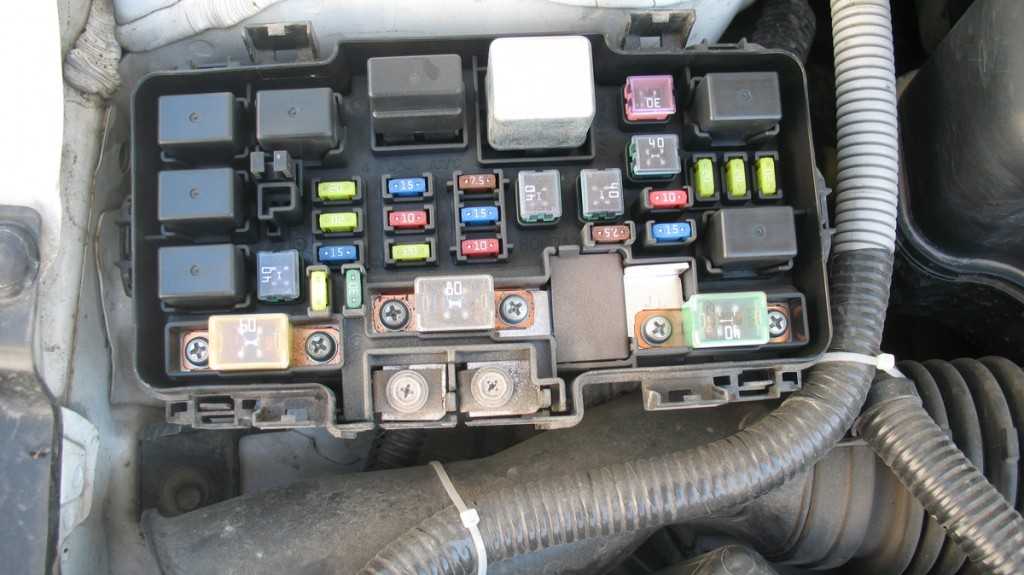

В подкапотном блоке находятся большие предохранители, которые крепятся двумя винтами под фигурную отвёртку и малые, которые вынимаются при помощи пинцета, расположенного на внутренней стороне крышке блока.

Неисправный защищающий элемент заменяется новым, с таким же номинальным значением тока. В случае, если подходящего предохранителя нет, можно установить предохранитель со значение номинального тока ниже требуемого, однако он может очень быстро выйти из строя – это вполне нормальное явление, когда присутствует большая разница в номинальном токе.

При установке предохранителя со значением тока больше требуемого, возникает риск выхода из строя самого устройства автомобиля, для которого предназначен защищающий элемент. В случае, когда под рукой нет запасного предохранителя, можно переставить на время подходящий элемент с другого гнезда, например с прикуривателя.

Блоки в салоне

Расположение

Схема

Описание

1. Блок предохранителей и реле
2. Блок управления дневными ходовыми огнями (DRL)
3. Хэтчбек: Реле дневных ходовых огней (DRL)
4. Хэтчбек (’02-’03): Реле прерывания ближнего света
5. Блок управления круиз-контролем
6. Хэтчбек: Ресивер центрального замка/ бесключевого доступа

Блок предохранителей и реле

В салоне основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.

Для доступа надо убрать защитную крышку.

Схема

Обозначение

1	15A Кроме гибрида: Катушки зажигания
15A Гибрид: Блок управления двигателем (ECM), передние катушки зажигания
2	20A Датчик соотношения воздух топливо (A/F)
3	10A Дневные ходовые огни (DRL), блок кузовной электроники (MCU)
4	10A Реле датчика соотношения воздух топливо (A/F), генератор, датчик положения распредвала (CMP), блок управления круиз-контролем, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), подогреваемый кислородный датчик (HO2S), датчик скорости (VSS), DC-DC конвертор (гибрид), блок управления коробкой передач (TCM)
5	–
6	7,5A Блок управления люком, реле открытия/ закрытия люка, реле стеклоподъемников
7	20A Реле открытия /закрытия люка
8	7,5A Аудиосистема, блок кузовной электроники (MCU), CarLink
9	10A Подушки безопасности, задний стеклоочиститель и омыватель
15A Гибрид: Блок управления двигателем (ECM), задние катушки зажигания
10	7,5A Выключатель ламп заднего хода (M/T), блок управления усилителем рулевого управления (EPS), комбинация приборов, ресивер центрального замка/бесключевого доступа, блок кузовной электроники (MCU), противоугонная система, реле ламп заднего хода (A/T), CarLink, соленоид блокировки селектора (A/T)
11	7,5A Блок управления антиблокировочной системой тормозов (ABS)
12	7,5A Дневные ходовые огни (DRL), блок кузовной электроники (MCU)
13	10A Блок управления подушками безопасности
14	10A Реле муфты компрессора кондиционера, реле вентилятора кондиционера, реле отопителя, панель управления отопителем, электропривод зеркал, реле вентилятора системы охлаждения, система рециркуляции воздуха, реле обогрева заднего стекла
15	2A Противоугонная система
10A Противоугонная система
16	20A Подогрев сидений
7,5A Гибрид: Motor Control Module (MCM) реле №1
17	15A Топливный насос, блок управления двигателем (ECM)/PCM), реле блока управления двигателем (PGM-FI) №2, блок управления подушками безопасности
18	15A Розетка / Прикуриватель
19	7,5A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации
20	30A Хэтчбек: Блок кузовной электроники (MCU), стеклоочиститель и омыватель
20A Седан, купе: Блок кузовной электроники (MCU), стеклоочиститель и омыватель
21	7,5A Гибрид: Блок управления двигателем (ECM), реле стартера
22	20A Стеклоподъемник переднего пассажира, блок управления стеклоподъемниками
23	20A Стеклоподъемник водителя
24	20A Задний левый стеклоподъемник
25	20A Задний правый стеклоподъемник
Дополнительные предохранители
	7,5A Hybrid: Реле вентилятора горячего перезапуска
Реле
R1	Кроме Гибрида: Стартер
R2	Габаритные огни
R3	Стеклоподъемники
R4	Указатели поворота/ аварийная сигнализация

Дополнительные элементы

Схема

Назначение

1. Блок управления иммобилайзером (ресивер)
2. Аудиосистема
3. Седан, купе: Реле дневных ходовых огней (DRL) Седан, купе: Реле прерывания ближнего света
4. Панель управления отопителем

Хэтчбек

Схема

Расшифровка

1. Реле блока управления двигателем (PGM-FI) №1 Реле блока управления двигателем (PGM_FI) №2 (топливный насос)
2. Блок управления усилителем рулевого управления (EPS)
3. Блок управления двигателем (ECM/PCM)
4. Реле датчика соотношения воздух топливо (A/F)
5. Блок управления подушками безопасности

Седан, Купе

Схема

Описание

1. Ресивер центрального замка/ бесключевого доступа
2. Блок управления двигателем (ECM)/PCM)
3. Гибрид: Блок управления коробкой передач (TCM)
4. Гибрид: Блок управления усилителем рулевого управления (EPS)
5. Гибрид: Реле датчика соотношения воздух топливо (A/F)
6. Гибрид: Реле ламп заднего хода (A/T)
7. Реле блока управления двигателем (PGM-FI) №2 (топливный насос)
8. Реле блока управления двигателем (PGM-FI) №1
9. кроме Гибрида: Реле датчика соотношения воздух топливо (A/F)
10. кроме Гибрида: Реле ламп заднего хода (A/T)
11. Блок управления подушками безопасности

Салонный блок предохранителей

Второй блок предохранителей, находится в салоне автомобиля и содержит 38 предохранителей различного назначения и цвета. Из них 5 штук под номерами 34, 35, 36, 37 и 38 являются запасными. Блок расположен за пластиковой панелью под рулём с левой стороны. На внутренней стороне крышки также имеется наклейка с информацией о назначении каждого защищающего элемента.

А воспользовавшись данной схемой и таблицей, приведённой ниже, можно осуществить правильную диагностику и замену:

Номер предохранителя	Цвет	Значение предохранителя
1	Коричневый	Электростеклоподъёмники
2	Синий	Топливный насос
3	Красный	Зарядка АКБ
4	Коричневый	Система ABS
5	Синий	Система подогрева сидений
6	Жёлтый	Передние противотуманные фары
7	—	Отсутствует
8	—	Отсутствует
9	Коричневый	Система обнаружения пассажира на переднем сидении
10	Коричневый	Панель приборов
11	Красный	Система пассивной безопасности SRS
12	Красный	Дальний свет правой фары
13	Красный	Дальний свет левой фары
14	Коричневый	Салонные лампы
15	Коричневый	Лампы габаритных огней
16	Синий	Ближний свет правой фары
17	Синий	Ближний свет левой фары
18	Жёлтый	Основной предохранитель дальнего света фар
19	Синий	Основной предохранитель маломощных ламп
20	Коричневый	Задняя противотуманная фара
21	Жёлтый	Основной предохранитель ближнего света фар
22	Коричневый	IG1 HAC
23	—	Отсутствует
24	Жёлтый	Привод потолочного люка
25	Жёлтый	Центральный замок
26	Жёлтый	Электро-стеклоподъёмник водительской двери
27	Жёлтый	Климат-контроль
28	Жёлтый	Задняя розетка 12V
29	Жёлтый	Передняя розетка 12V
30	Жёлтый	Электро-стеклоподъёмник пассажирской двери
31	Жёлтый	Омыватели фар
32	Жёлтый	Электро-стеклоподъёмник правой задней двери
33	Жёлтый	Электро-стеклоподъёмник левой задней двери
34	—	Отсутствует
35	Коричневый	Аудиосистема
36	Красный	IG2 HAC
37	Коричневый	Габаритные огни
38	Розовый	Стеклоочиститель лобового стекла

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002)

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

Левый руль

1. Блок предохранителей
2. Реле подогрева сиденья
3. Дополнительный блок предохранителей
4. Реле передних противотуманных фар
5. Блок реле
6. Реле обогревателя
7. Реле дневных ходовых огней
8. Центр J / B
9. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
10. Дополнительный релейный блок
11. Усилитель кондиционера (автоматический)
12. Реле размыкания цепи
13. Усилитель кондиционера (ручной)
14. Узел датчика центральной подушки безопасности
15. ЭБУ беспроводного дверного замка
16. ЭБУ электронного ключа зажигания
17. Интеграционное реле

Правый руль

1. ЭБУ беспроводного дверного замка
2. ЭБУ электронного ключа зажигания
3. Блок предохранителей
4. Интеграционное реле
5. Блок реле
6. Реле обогревателя
7. Узел датчика центральной подушки безопасности
8. ЭБУ системы защиты от кражи
9. Усилитель кондиционера (ручной)
10. Реле размыкания цепи
11. Дополнительный блок предохранителей
12. Усилитель кондиционера (автоматический)
13. Дополнительный релейный блок
14. ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
15. Центр J / B
16. Реле передних противотуманных фар

Схема блока предохранителей в салоне

Панель предохранителей расположена за лотком для монет на стороне водителя приборной панели.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Проверка и замена предохранителей | honda civic ferio 2001 — 2005 г.в

1. Если у вас не работают фары или другие электрические узлы, то проверьте предохранители. Если визуально не удается определить состояние предохранителя и используйте прозвонку. В случае если любой из элементов перегорел, то его необходимо заменить.

Примечание : для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае возникновения перегрузки в электрической цепи от аккумуляторной батареи.

Предохранители и типы, случаи перегорания

Примечание: перед заменой предохранителей определите причину электрической перегрезки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 1. Для смены предохранителя выключите зажигание, откройте капот

Для смены предохранителя выключите зажигание, откройте капот

1. Для смены предохранителя выключите зажигание, откройте капот.

Коробка с предохранителями слева

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел.

вскрытая крышка с предохранителями honda civic ferio

Примечание: на крышке коробки с плавкими предохранителями указаны наименования электрических цепей и характеристики плавких предохранителе

Крышка коробки предохранителей honda civic ferio

3. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.

4. Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций «RADIO №1» или «LITER», которые не являются необходимыми для нормального движения автомобиля, и использовать их, если номинал совпадает с необходимым.

Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы (например, «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения вплоть до пожара.

5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно более близким к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

6. Если новый плавкий предохранитель сразу перегорает, то это означает что имеется неисправность в электрической системе.

таблица предохранителей в моторном отсеке honda civic ferio

Источник статьи: http://www.momoj.ru/proverka-i-zamena-predoxranitelej-honda-civic-ferio-2001-2005-g-v.html

Предохранители и реле Honda Civic VIII 4D/5D, c 2006 и 2008 г.в.

Предохранитель 23 — SRS блок подушек системы безопасности. Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. Предохранитель 25 — Спидометр, тахометр. Предохранитель 26 — Стеклоомыватель и стеклоочиститель.

Предохранитель 27 — Прикуриватель. Предохранитель 28 — Часы, радио, магнитола. Предохранитель 29 — Задние противотуманные фонари.

Предохранитель 30 — Подсветка приборной доски панели. Предохранитель 31 — Цепь включения стартера.

Проверка и замена перегоревших предохранителей При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Проверьте, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей.

Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля. Поверните ключ зажигания в положение LOCK 0.

Проверьте, чтобы фары и все остальные потребители электроэнергии были выключены. Снимите крышку с коробки предохранителей. Визуально проверьте исправность всех больших предохранителей, которые расположены в подкапотной коробке предохранителей; признаком неисправности является перегоревшая плавкая вставка.

Неисправный защищающий элемент заменяется новым, с таким же номинальным значением тока. В случае, если подходящего предохранителя нет, можно установить предохранитель со значение номинального тока ниже требуемого, однако он может блок предохранителей honda civic быстро выйти из строя — это вполне нормальное явление, когда присутствует большая разница в номинальном токе.

Предохранитель 13 — Электрический топливный насос, или дополнительный блок SRS.

Предохранители и реле Honda Civic 7

Предохранитель 14 — Не используется. Предохранитель 16 — Реле электрообогревателя заднего стекла. Предохранитель 17 — Реле отопителя кондиционера воздуха, электроприводы боковых зеркал.

Предохранитель 18 — Реле дневного света. Предохранитель 19 — Фонарь заднего хода. Предохранитель 20 — Дневной свет, блок предохранителей honda civic противотуманные фонари. Предохранитель 21 — Ближний свет, правая фара. Предохранитель 22 — Ближний свет, левая фара. Предохранитель 23 — SRS блок подушек системы безопасности.

Схемы предохранителей: расположение блоков

Блок предохранителей под рулевой колонкой

Салонный блок предохранителей находится в салоне Honda Civic, ниже рулевой колонки. Блок предохранителей закрыт пластиковой крышкой — лючком размером 14 см на 5 см. В нем 33 предохранителя разных номиналов. Так же, посадочные места под номерами 34,35,36,37,38 содержат запасные предохранители. Тип предохранителя Honda Civic в салоне — мини. Если предохранитель имеет разрыв в проводнике или не прозванивается — следует заменить предохранитель. Каждый номинал предохранителя имеет цвет. Таблица номиналов и цветов предохранителей Honda Civic представлена ниже.

• Оранжевый — 7.5 Ампер.
• Красный — 10 Ампер.
• Синий — 15 Ампер.
• Желтый — 20 Ампер.
• Зеленый — 25 Ампер.

• Предохранитель 1 — Питание приводов регулировки сиденья. 00.
• Предохранитель 2 — Питание приводов регулировки сиденья, подогрев сиденья. 00.
• Предохранитель 3 — Не используется. 10.
• Предохранитель 4 — Дальний свет, правая фара. 10.
• Предохранитель 5 — Дальний свет, левая фара. 10.
• Предохранитель 6 — Электрический омыватель фар. 00.
• Предохранитель 7 — Электирический стеклоподъемник задней двери, левого стекла. 20.
• Предохранитель 8 — Электирический стеклоподъемник задней двери, правого стекла. 20.
• Предохранитель 9 — Катушка зажигания распределителя. 15.
• Предохранитель 10 — Питание электроподъемника переднего левого стекла. 20.
• Предохранитель 11 — Питание электроподъемника переднего правого стекла. 20.
• Предохранитель 12 — Лампы повторитель, указатели поворота. 7.5.
• Предохранитель 13 — Электрический топливный насос, или дополнительный блок SRS. 15.
• Предохранитель 14 — Не используется.7.5.
• Предохранитель 15 — Датчик скорости, ACG (IG). 7.5.
• Предохранитель 16 — Реле электрообогревателя заднего стекла. 7.5.
• Предохранитель 17 — Реле отопителя кондиционера воздуха, электроприводы боковых зеркал. 7.5.
• Предохранитель 18 — Реле дневного света. 00.
• Предохранитель 19 — Фонарь заднего хода. 7.5.
• Предохранитель 20 — Дневной свет, задние противотуманные фонари. 7.5.
• Предохранитель 21 — Ближний свет, правая фара. 10.
• Предохранитель 22 — Ближний свет, левая фара. 10.
• Предохранитель 23 — SRS блок подушек системы безопасности. 10.
• Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. 7.5.
• Предохранитель 25 — Спидометр, тахометр. 00.
• Предохранитель 26 — Стеклоомыватель и стеклоочиститель. 20.
• Предохранитель 27 — Прикуриватель. 10.
• Предохранитель 28 — Часы, радио, магнитола. 00.
• Предохранитель 29 — Задние противотуманные фонари. 7.5.
• Предохранитель 30 — Подсветка приборной доски панели. 7.5.
• Предохранитель 31 — Цепь включения стартера. 7.5.
• Предохранитель 32 — Фонари освещения номеров, задние габаритные огни. 7.5.
• Предохранитель 33 — Блокировочное устройство. 7.5.
• Предохранитель 34 — Запасной блок. 00.
• Предохранитель 35 — Запасной блок. 00.
• Предохранитель 36 — Запасной блок. 00.
• Предохранитель 37 — Запасной блок. 00.
• Предохранитель 38 — Запасной блок. 00.

Под капотоный блок предохранителей в моторном отсеке

• Предохранитель 41 — Распределение электрического питания 80
• Предохранитель 42 — Выключение зажигания 40
• Предохранитель 43 — Освещение салона, разъем канала передачи данных ? 7.5
• Предохранитель 44 — Реле впрыска топлива 15
• Предохранитель 45 — —
• Предохранитель 46 — Электропривод стеклоподъемников окон 40
• Предохранитель 47 — Радио, АКПП, часы, мозг ECU 7.5
• Предохранитель 48 — Коробка плавких предохранителей в салоне 30
• Предохранитель 49 — —
• Предохранитель 50 — Обогрев заднего стекла 30
• Предохранитель 51 — Центральный замок, люк крыши 20
• Предохранитель 52 — Звуковой сигнал, АБС 15
• Предохранитель 53 — Указатели поворота
• Предохранитель 54 — Коробка плавких предохранителей в салоне 40
• Предохранитель 55 — Электровентилятор 40
• Предохранитель 56 — Кондиционер 20
• Предохранитель 57 — Электровентилятор радиатора 20

Блок предохранителей ABS, если установлен

• Предохранитель 61 — Насос АБС 40
• Предохранитель 62 — Модуль управления АБС 7.5
• Предохранитель 63 — Модуль управления АБС 20

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

• Автоэкзотика — 1 мая
• Jap Days — 22 Июня
• JAP CAR FEST — 19-21 июля

Источник статьи: http://ej9.ru/art/fuses/

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
