Блок под капотом
Основной блок с предохранителями находится около аккумулятора.
Вариант 1
Фото пример

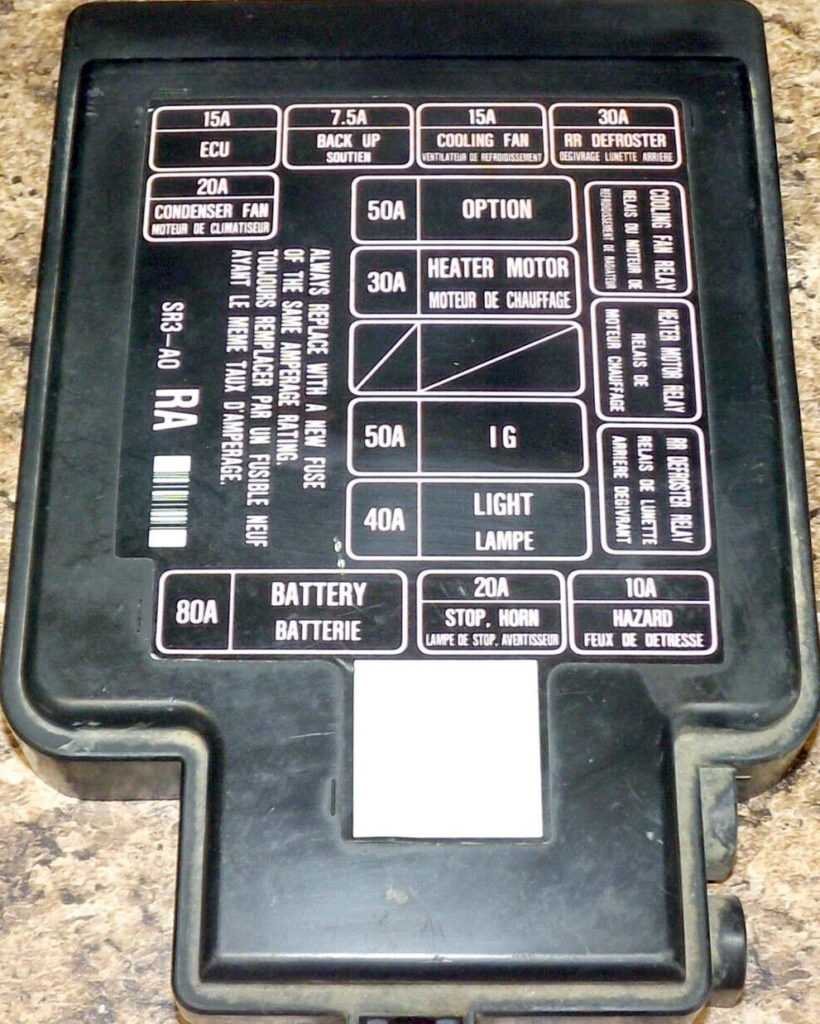

Схема на крышке блока
Схема
Расшифровка
| 31 | 15A Главное реле PGM-FI |
| 32 | 7,5A Модуль управления двигателем (ECM), часы, стерео радио/ кассетный проигрыватель |
| 33 | 15A Реле вентилятора радиатора |
| 34 | 30A Обогрев заднего стекла |
| 15A Обогрев заднего стекла | |
| 35 | 20A Электродвигатель вентилятора конденсатора, муфта компрессора кондиционера |
| 36 | 50A Распределение питания на предохранители № 1, 3 и 6, электрические стеклоподъемники, дополнительный разъем «A» |
| 37 | 30A Двигатель вентилятора |
| 38 | — |
| 39 | 50A Замок зажигания (летучая мышь) |
| 40 | 40A Комбинированный выключатель света, предохранитель № 17 |
| 41 | 80A Распределение питания (главный предохранитель) |
| 42 | 20A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа |
| 15A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа | |
| 43 | 10A Сигнальные огни поворота, реле указателя поворота/ аварийной сигнализации |
| 44 | — |
| 45 | — |
| 46 | — |
| Реле | |
| R1 | Вентилятор радиатора |
| R2 | Двигатель вентилятора |
| R3 | Обогрев заднего стекла |
Вариант 2

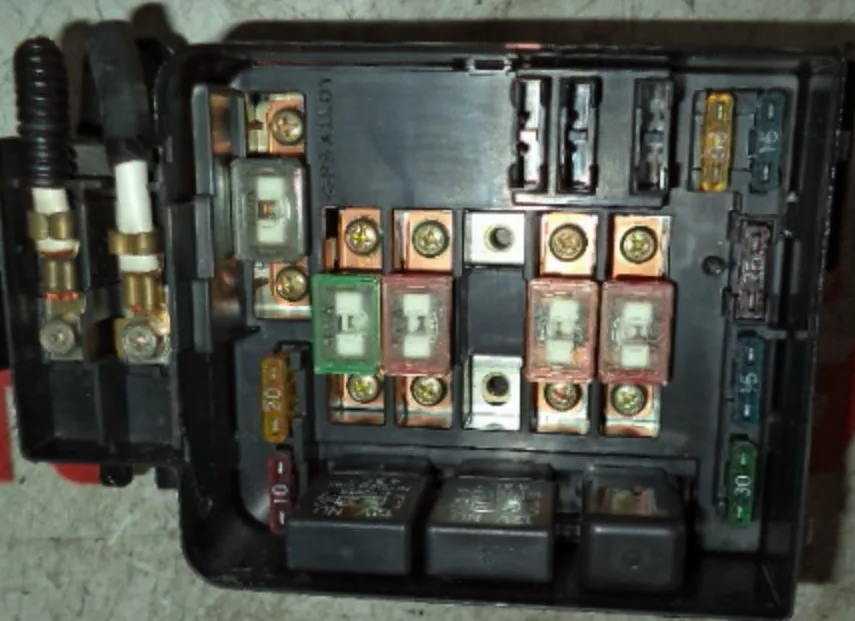

Фотография

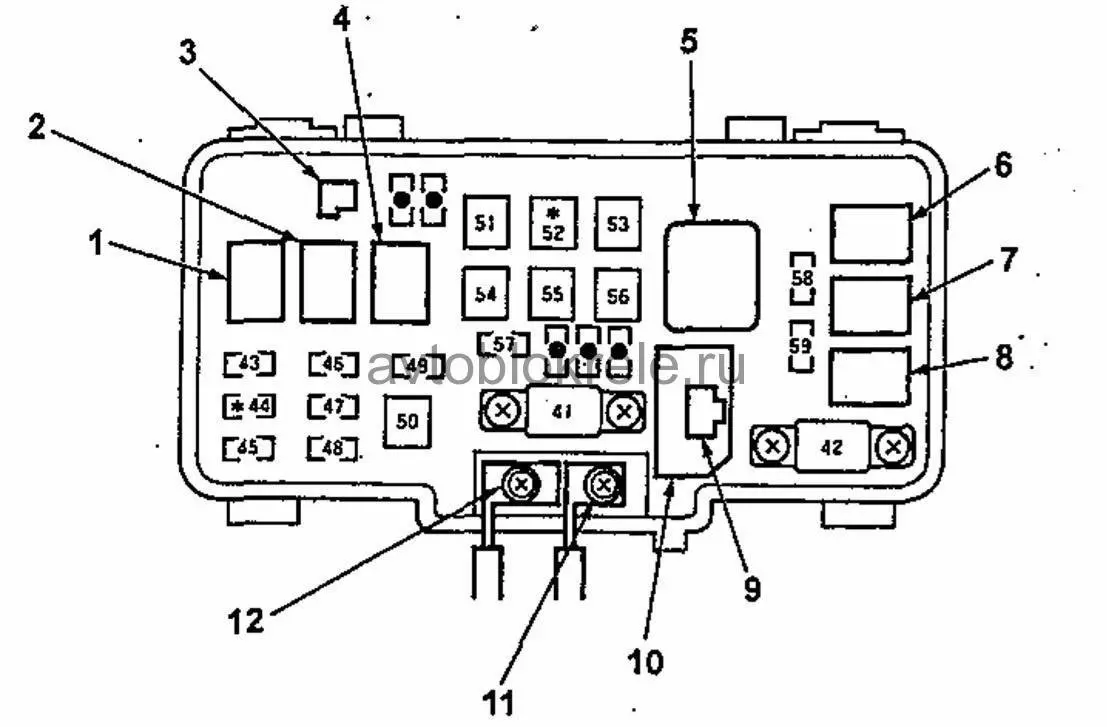

Схема
Назначение
| 41 | 80/100А Главный предохранитель |
| 42 | 40A Замок зажигания (BAT) |
| 43 | 7,5A Освещение салона, диагностический разъем |
| 44 | 20A GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) |
| 15A кроме GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) | |
| 45 | – |
| 46 | 40A Стеклоподъемники (реле стеклоподъемников) |
| 47 | 7,5A Аудиосистема, часы, блок управления двигателем – PCM (VBU), блок управления коробкой передач – TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал |
| 48 | 30A Переключатель освещения, предохранитель: №33 |
| 49 | – |
| 50 | 30A Обогрев заднего стекла (реле обогрева заднего стекла) |
| 51 | 20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк |
| 52 | 15A Звуковой сигнал, лампы стоп-сигнала |
| 53 | 10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 54 | 40A Противоугонная система |
| 55 | 40A Отопитель (реле отопителя) |
| 56 | 20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера) |
| 57 | 20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения) |
| Реле | |
| R1 | Вентилятор кондиционера |
| R2 | Муфта компрессора кондиционера |
| R3 | Вентилятор системы охлаждения |
| R4 | Отопитель |
