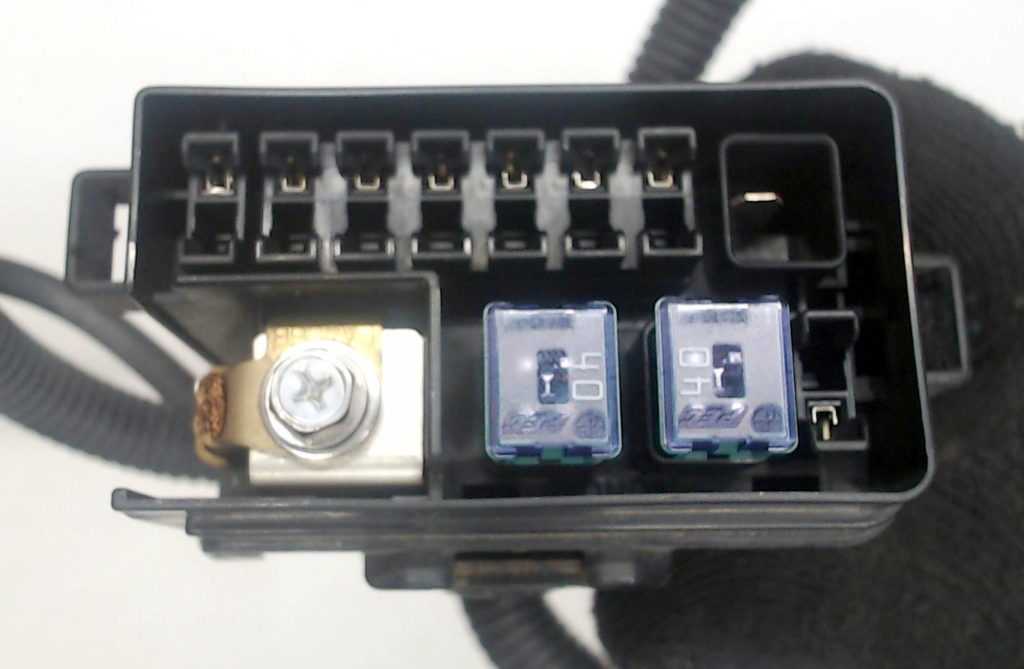

Схема тугоплавких предохранителей
В инструкции по эксплуатации даны подробные схемы расположения предохранителей, чтобы упростить их самостоятельную замену. Если вы не знаете причину, по которой не работают те или иные устройства, займитесь поиском перегоревшего автопредохранителя. Как это сделать, мы покажем на примере магнитолы, которая часто становится жертвой некорректного использования возможностей. Для начала надо разобраться, где находится предохранитель магнитолы Тойота Королла
Обратите внимание, что схемы для Королла 2008, Королла 150, Корона Премио (TOYOTA CORONA PREMIO), Эхо и более поздних моделей Авенсис, Рав 4 и ЛендКрузер 100 могут быть разными
Описание схемы предохранителей Королла (из документации)
Блок предохранителя находится в салоне со стороны пассажира в бардачке. Очень часто он выходит из строя не из-за неисправности автомобиля, а из-за попытки использования прикуривателя не по назначению. Преимущественно, в качестве источника питания. Если в этот момент будет играть магнитола, соответственно, автопредохранитель может сгореть.

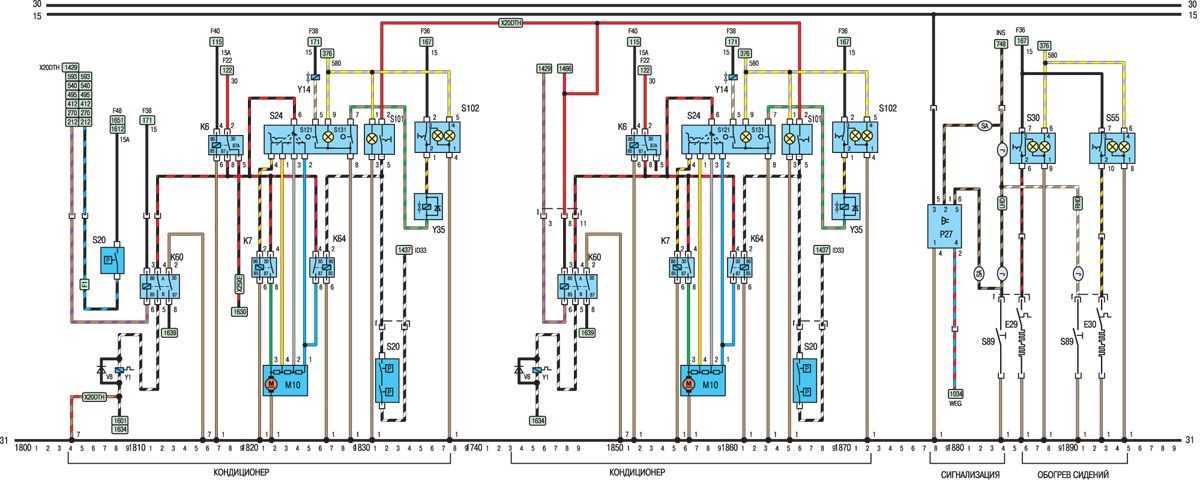

Где предохранитель кондиционера на Honda Odyssey?
Теперь мы будем искать где предохранитель кондиционера на вашей Honda Odyssey является. Система кондиционирования воздуха связана с несколькими электронными элементами, и к ней могут быть подключены некоторые предохранители на вашем автомобиле в зависимости от года выпуска и имеющихся у нее опций. Тем не менее, помимо предохранителей, есть еще реле, контролирующее правильную работу вашего кондиционера. Мы поможем вам по очереди найти предохранитель и реле кондиционера на вашем Honda Odyssey .
Замена предохранителей внутреннего кондиционера вашего Honda Odyssey
.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашей Honda Odyssey. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля . Если вы не можете его найти, имейте в виду, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Honda Odyssey.
Просмотрите руководство по эксплуатации на крышке блока предохранителей
найти предохранитель (-ы) кондиционера вашего Honda Odyssey , проверьте все предохранители со словом «кондиционер» в их названиях.
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.
Если один из них вышел из строя, замените его новым предохранителем
В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.
После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.
Замена реле предохранителя кондиционера вашего Honda Odyssey
Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Honda Odyssey, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
- Замените реле другим реле, чтобы проверить кондиционер, или замените его новым.
Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители, такие как предохранитель стартера на Honda Odyssey, или рожковый предохранитель, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.
Чтобы получить больше советов по Honda Odyssey, взгляните на Honda Odyssey категория.
Моторный отсек
Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля
.
Назначение их следующее:
| Показатель силы тока | Название контура, защищаемого контроллерами | Номер разъема на схеме |
| 20А | Аудиосистема | 1 |
| 10А | Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка) | 2 |
| 10А | Свет в салоне, багажнике, подсветка зеркал | 3 |
| – | – | 4 |
| 20А | Подогрев щеток в покое | 5 |
| – | – | 6 |
| 7,5А | Противотуманка | 7 |
| 30А | Аудиосистема | 8 |
| 30А | Стартер | 9 |
| 20А | Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива | 10 |
| – | – | 11 |
| 15А | Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива | 12 |
| 10А | Сочетания узлов | 13 |
| 7,5А | Стартер, предохранитель с маркировкой «IG2» | 14 |
| 10А | Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта | 15 |
| 10А | Блокирование руля | 16 |
| 30А | Элементы с маркировкой «DOME», «ECU-B №1», «RADIO» | 17 |
| 10А | Клаксон | 18 |
| 10А | Устройство импульсного впрыска | 19 |
| 20А | Расходование воздуха, топливонасос, контроллер кислорода сзади | 20 |
| 7,5А | Показатель электротока | 21 |
| 10А | Подогрев зеркал, впрыск топлива | 22 |
| 10А | Контроллер воздухораспределения, VSV, ACIS VSV | 23 |
| 10А | Впрыск топлива | 24 |
| 10А | Освещение дальнее левое, детектор дальнего | 25 |
| 10А | Освещение дальнее правое | 26 |
| – | – | 27 |
| 10А | Фара ближнего слева | 28 |
| 10А | Фара ближнего справа | 29 |
| 30А | Охлаждающая двигатель установка | 30 |
| 50А | Контроль кондиционирования | 31 |
| 50А | Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» | 32 |
| 30А | Отопление дополнительное | 33 |
| 30А | Отопление дополнительное | 34 |
| 30А | Обогреватель стекла сзади, элементы с маркировкой «MIR HTR» | 35 |
| 30А | VSC | 36 |
| 30А | Охлаждение | 37 |
| 50А | VSC | 38 |
| 80А | ЭУР | 39 |
| 120А | Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF» | 40 |
| 5А | Очистители стекол и дождевой контроллер | 41 |
| 10А | Запасные контроллеры | 42 |
| 20А | 43 | |
| 30А | 44 | |
| Реле | ||
| Система управления мотором (EFI-MAIN №2) | R1 | |
| Зажигание (IG2) | R2 | |
| Топливонасос (C/OPN) | R3 | |
| Переключатели | R4 | |
| Световая техника (H-LP) | R5 | |
| Упр-ние мотором (EFI-MAIN №1) | R6 | |
| Подогрев стекла сзади (DEF) | R7 | |
| Контроль дневного света | M1 |
Предохранители и блоки реле для Honda Odyssey (1994-1999) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Honda Odyssey Mk1 (RA1-RA5) (1994, 1995, 1996, 1997, 1998, 1999).
Проверка и замена предохранителей
Во всех электрических цепях вашего автомобиля есть предохранители для защиты от короткого замыкания или перегрузки.
Если что-то электрическое в вашем автомобиле перестает работать, первое, что вы должны проверить, — это перегоревший предохранитель. Определите по таблице или схеме на крышке блока предохранителей, какой предохранитель или предохранители контролируют этот компонент. Сначала проверьте эти предохранители, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители и проверьте работу компонента.
- Поверните ключ зажигания в положение LOCK (0). Убедитесь, что фары и все другие аксессуары выключены.
- Снимите крышку с блока предохранителей.
- Проверьте каждый из больших предохранителей в блоке предохранителей под капотом, глядя через верхнюю часть на провод внутри. Для извлечения этих предохранителей требуется отвертка с крестообразным шлицем.
- Проверьте предохранители меньшего размера в блоке предохранителей под капотом и все предохранители во внутренних блоках предохранителей, вытащив каждый предохранитель с помощью съемника предохранителей, находящегося в блоке предохранителей под капотом.
- Найдите перегоревший провод внутри предохранителя. Если он сгорел, замените его одним из запасных предохранителей того же номинала или ниже. Если вы не можете управлять автомобилем, не устранив проблему, и у вас нет запасного предохранителя, возьмите предохранитель того же или более низкого номинала из одной из других цепей. Убедитесь, что вы можете временно обойтись без этой цепи (например, от розетки для аксессуаров или радио). Если вы замените перегоревший предохранитель запасным предохранителем с более низким номиналом, он может снова перегореть. Это ни на что не указывает. Как можно скорее замените предохранитель на предохранитель подходящего номинала.
- Если сменный предохранитель того же номинала перегорит через короткое время, вероятно, в вашем автомобиле есть серьезная электрическая проблема. Оставьте перегоревший предохранитель в этой цепи и обратитесь к квалифицированному специалисту для проверки вашего автомобиля.
Уведомление
- Замена предохранителя на предохранитель с более высоким номиналом значительно увеличивает шансы повредить электрическую систему. Если у вас нет запасного предохранителя с номиналом, подходящим для схемы, установите предохранитель с более низким номиналом.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя.
Пассажирское отделение
- Блок предохранителей
- Блок управления дневными ходовыми огнями (ДХО)
- 1994 → ?: Реле отключения стартера ? → 1999: Реле открытия люка крыши ? → 1999: Реле отключения ближнего света (с ДХО)
- Реле закрытия люка
- 1994 → ?: Реле открытия люка крыши ? → 1999: Реле отключения стартера
- 1994 → ?: Реле отключения ближнего света (с ДХО) ? → 1999 Главное реле PGM-FI
- Блок управления блокировкой
- 1994 → ?: Реле звукового сигнала ? → 1999: Реле отказоустойчивости АБС
- ? → 1999: Реле заднего хода АКП
- Модуль управления трансмиссией (PCM)
- Реле прикуривателя
- ? → 1999: Иммобилайзер
Engine compartment
Location
Layout
Assignment
- Relay box
- Engine and Transmission Control Module (PCM)
- Fuse and relay box
- Fuse box
- Control unit and pressure modulator VSA
Relay box
Diagram
Designation
| R1 | Canada (’05-’06): Fan control |
| Canada (’07-’10): Fog light | |
| R2 | – |
| R3 | USA: Fog light |
| Canada: Daytime running lights | |
| R4 | fog light |
| Canada (’07-’10): Fan control |

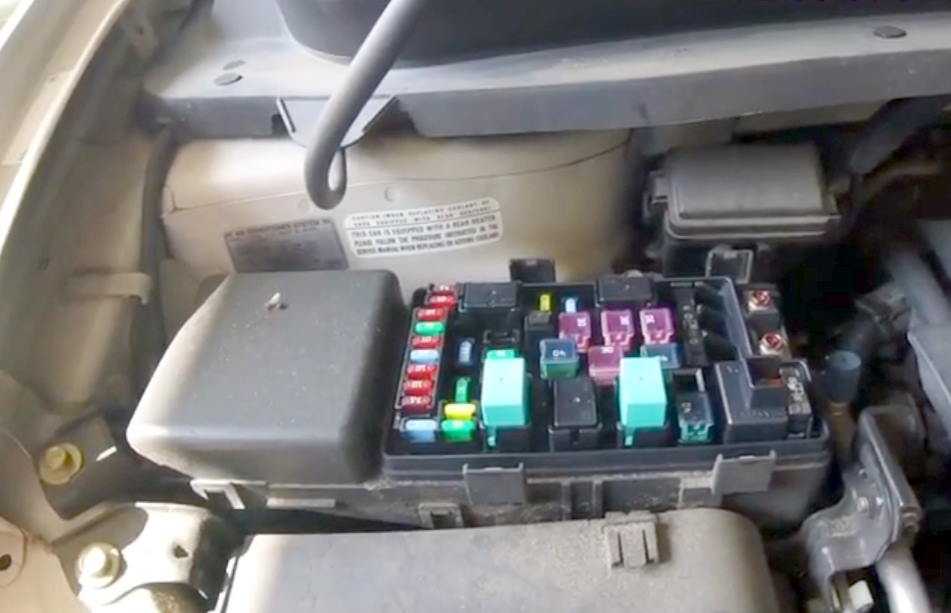

Fuse and relay box
Located under the hood on the right side of the engine compartment.

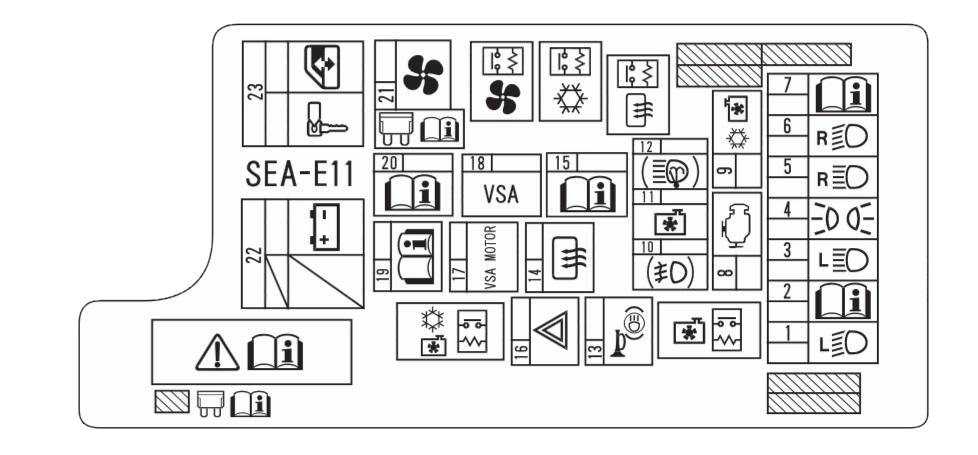

Diagram
Appointment
| 1 | 10A Left headlight (dipped beam) |
| 2 | 30A Heated rear window |
| 3 | 10A Left headlight (high beam) |
| 4 | 15A Parking lights, license plate lighting, instrument panel lighting, interior lighting, trailer connector, fuse: No. 7 |
| 5 | 10A Right headlight (high beam) |
| 6 | 10A Right headlight (dipped beam) |
| 7 | 7.5A Reversing lamps |
| 8 | 15A Diagnostic Connector (DLC), Engine and Transmission Control Module (PCM), Engine Control Module Relay (PGM-FI #1), Fuel Pump Relay (PGM-FI #2), Camshaft Position Sensor (CMP), Crankshaft Position Sensor shaft (CKP) A/B, injectors, fuse: No. 23 |
| 9 | 30A Air conditioning fan |
| 10 | – |
| 11 | 30A Cooling fan control relay, cooling fan |
| 12 | 7.5A Air conditioning compressor clutch |
| 13 | 20A Stop lamps, horn (high/low tone), ignition switch, brake pedal position sensor |
| 14 | 30A Heated rear window, rear body electronics unit (MICU) |
| 15 | 40A Fuses (fuse box in the passenger compartment No. 1): No. 5, 6, 7, 8, 9; fuses (fuse box in the engine compartment) No. 7 |
| 16 | 15A Alarm and indicator relay, trailer connector (YOP) |
| 17 | 30A Control unit and pressure modulator VSA |
| 18 | 30A Control unit and pressure modulator VSA |
| 19 | 30A Fuses (passenger compartment fuse box #1): #1, 2, 3, 4 |
| 20 | 40A Fuses (cabin fuse box #1): #12, 14, 15, 16, 17 |
| 21 | 40A Heater |
| 22 | 120A Alternator, fuses (engine bay fuse box) #1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70A Fuses (passenger compartment fuse box #2): #1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50A Ignition switch |
| 50A with anti-theft system: Power window relay, fuses (fuse box in passenger compartment No. 1): No. 27, 28 | |
| 40A without anti-theft system: Power window relay, fuses (passenger compartment fuse box No. 1): No. 27, 28 | |
| Relay | |
| R1 | Cooling fan |
| R2 | Air conditioner fan |
| R3 | Rear window heating |
| R4 | A/C Compressor Clutch |
| R5 | Front heater |
Fuse box
Diagram
Decoding
| 1 | – |
| 2 | 40A Left sliding door electric drive |
| 3 | 40A Right sliding door electric drive |
| 4 | 40A Power tailgate |
| 5 | 20A Audio System Amplifier (Premium Sound System) |
| 6 | 20A AC inverter |
| 7 | 10A Fog light relay |
| 8 | 10A EX-L, Touring (3.5L J35A7): Control unit for electro-hydraulic engine mounts |
| 9 | 7.5A ’05-’07: Tire pressure monitoring system (TPMS) |
| 20A ’08-’10: Power front passenger seat | |
| 10 | 20A ’08-’10: Power front passenger seat |
| 11 | 7.5A Rear entertainment system |
Found a mistake or have something to add – write in the comments.
Тест на разрыв цепи:
- Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
- Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
- Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).
Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.
Блок в салоне
Он находится в нижней части приборной панели за защитной крышкой.
Обозначение на крышке
Фото — схема
Описание
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилизатор — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электро усилитель рулевого управления — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
За прикуриватель отвечает предохранитель 8 на 20А.
Основной блок
Главный блок предохранителей и реле находится в левой части подкапотного пространства.
Пример расположения
Схема с крышки блока
Фото — схема
Обозначение предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Технические характеристики Lexus LX поколения III рест.
универсал
Внедорожник
- ширина 1 970мм
- длина 5 005мм
- высота 1 920мм
- клиренс 225мм
- мест 5
| Двигатель | Название | Топливо | Привод | Расход | До сотни | Макс. скорость |
| 4,5 АТ (272 л.с.) | Executive 1 | ДТ | Полный | 8,5 / 11,2 | 8,6 с | 210 км/ч |
| 4,5 АТ (272 л.с.) | Executive | ДТ | Полный | 8,5 / 11,2 | 8,6 с | 210 км/ч |
| 4,5 АТ (272 л.с.) | Standart | ДТ | Полный | 8,5 / 11,2 | 8,6 с | 210 км/ч |
| 5.7 AT (367 л.с.) | 570 Luxury+ | АИ-95 | Полный | 10,9 / 20,2 | 7,7 с | 220 км/ч |
| 5.7 AT (367 л.с.) | 570 Luxury21+ | АИ-95 | Полный | 10,9 / 20,2 | 7,7 с | 220 км/ч |
| 5.7 AT (367 л.с.) | 570 Luxury8S+ | АИ-95 | Полный | 10,9 / 20,2 | 7,7 с | 220 км/ч |
| 5.7 AT (367 л.с.) | 570 Premium+ | АИ-95 | Полный | 10,9 / 20,2 | 7,7 с | 220 км/ч |
Ищите отзывы о Lexus LX? Посмотреть отзывы о Lexus LX
