Портер не работает аварийка

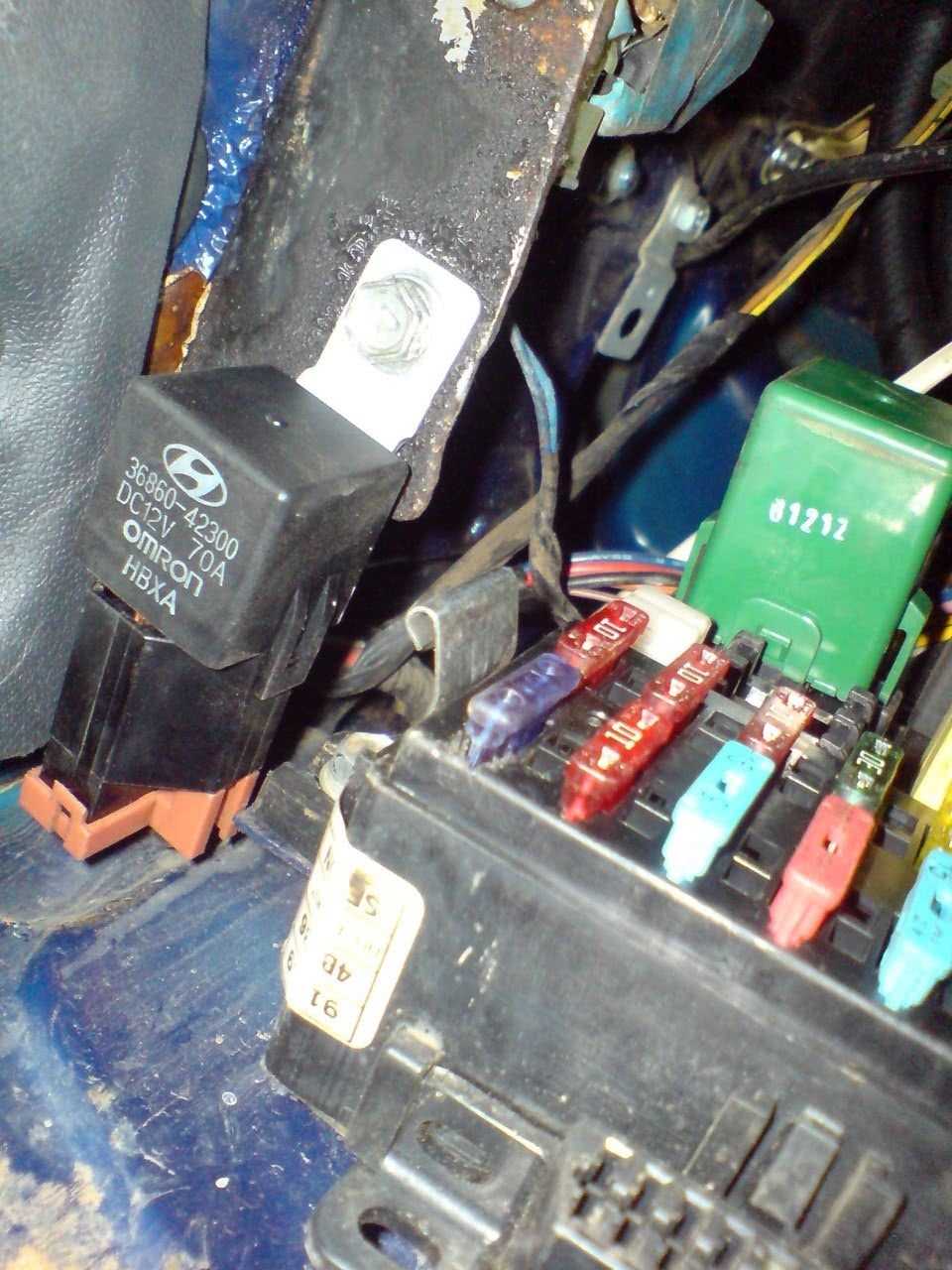

Блок в салоне

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Описание предохранителей

p, blockquote 13,0,0,0,0 —>

1	10А Реле стартера, модуль свечей накаливания, ECM
2	10А Реле передних противотуманных фар
3	10А Левая фара, комбинация приборов
4	10А Правая фара
5	10А Отопитель, ETACM, корректор фар, реле вентилятора
6	10А Стекло очиститель, подрулевой переключатель
7	10А Задний противотуманный фонарь
8	15А Прикуриватель
9	Резерв
10	10А Аудиосистема, ETACM
11	25А Переключатель стеклоподъемников
12	Резерв
13	15А Реле передних противотуманных фар
14	Резерв
15	15А Задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем
16	10А Правые габаритные огни, задний правый фонарь, освещение номерного знака (стандарт), аудиосистема, задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем
17	10А Левые габаритные огни, левый задний фонарь, освещение номерного знака
18	Резерв
19	10А Комбинация приборов, резистор генератора
20	10А D4BB, D4BH: ECM D4CB: Датчик массового расхода воздуха
21	10А Аварийная сигнализация, выключатель заднего хода
22	10А ETACM
23	10А Датчик наличия воды в топливном фильтре, клапан отсечки топлива D4BH: Электромагнитные клапаны рециркуляции EGR (№1, №2) D4BB: Модуль свечей накаливания
24	10А Электро магнитный клапан рециркуляции, датчик массового расхода воздуха, датчик наличия воды в топливном фильтре, переключатель нейтрали
25	10А Блок управления отопителем и кондиционером
26	15А Реле обогрева заднего стекла либо зеркал
27	15А Аварийная сигнализация
28	15А ETACM, выключатель левой передней двери
29	10А Датчик скорости, реле вентилятора конденсатора
30	10А Реле обогрева заднего стекла
31	30А Реле стеклоподъемников
32	Резерв
33	15А Освещение салона, лампа открытой двери, аудиосистема, ETACM

Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить.

Примечание: для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 1. Для замены предохранителя выключите зажигание

Для замены предохранителя выключите зажигание

1. Для замены предохранителя выключите зажигание.

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе «Электрооборудование кузова» указаны возможные места расположения блоков реле и предохранителей в салоне автомобиля и в подкапотном пространстве, а также характеристики предохранителей и наименование защищаемых электрических цепей. Примечание:

— Расположение предохранителей в различных вариантах комплектации может отличаться от приведенных.

— На крышках блоков предохранителей указаны наименования электрических цепей и характеристики предохранителей.

4. Если нет запасного предохранителя, то в критических ситуациях можно вынуть предохранитель электрической цепи, которая не является необходимой для нормального движения автомобиля (например, цепь разъема для подключения дополнительного оборудования), и использовать предохранитель данной цепи, если его номинал совпадает с необходимым. Примечание: не используйте предохранитель с более высоким номиналом тока или какие-либо другие предметы (например «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения, вплоть до возникновения пожара.

5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных предохранителей.

6. Если новый предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

• Как завести ниву без аккумулятора

• Не работает спидометр мазда трибьют

• Не работает прикуриватель пежо боксер 3

• Греется блок предохранителей нива

• Какие свечи ставить на форд фокус 1

Стартер на Хендай Портер: обнаруживаем неисправность

Без стартера Портер не завёлся бы двигатель, а следовательно эксплуатация автомобиля была бы невозможной. Он обеспечивает вращением коленчатый вал, после чего происходит вспышка рабочей смеси.

Стартер рассчитан на 5-6 лет бесперебойной работы, но бывают случаю, когда поломки возникают раньше. Зависит это от того, как эксплуатировался автомобиль и какой уход производился за запчастями. Тем более, что стартер является не отдельным комплектующим, а составной частью целой запускной цепи. Если появится неисправность хоть в одной детали, тут же это скажется на стартере.

Из чего состоит стартер Хундай Портер

• Корпус. Изготавливается в виде цилиндра из стали. Внутри корпуса находятся обмотки возбуждения и сердечники, прикреплённые с помощью винтов.
• Якорь. Представлен в виде оси из легированной стали. На нём располагаются сердечник якоря и коллекторные пластины.
• Втягивающее (тяговое) реле. Корпус реле располагается на корпусе стартера. Внутри находятся пятаки.
• Бендикс (обгонная муфта). Соединяет вал якоря и венец маховика.
• Щетки и щеткодержатели. Щеткодержатели передают ток на щетки, которые затем передают его на коллекторные пластины якоря.

Неисправности стартера на Портер 1

Причин почему не работает стартер, а если и работает, то плохо, множество. И не всегда можно выяснить и устранить поломку самостоятельно.

Некоторые причины неисправности:

• Разряжена или неисправна АКБ;
• Разрыв проводов и неисправность контактов, соединённых со стартером;
• Окисление клемм АКБ;
• Неисправен один из элементов стартера (щётки, реле и т.д.);
• Механические повреждения корпуса;
• Ослаблено крепление стартера и др.

Если же вы не уверены в своём мастерстве, лучше не рисковать и отдать автомобиль в опытные руки профессионалов. К тому же существует ряд неисправностей других запчастей, которые маскируются под неисправность стартера. Так если существуют проблемы с замком зажигания, стартер может не выключаться или же включается и сразу выключается. Или скрежет при включении стартера может говорить о проблемах с зубьями венца маховика.

Реле и предохранители на Хендай Портер , для всех автолюбителей. Средний расход топлива, примерно 11л/100км, при скорости на трассе около 80-90. Расход конечно многоватый, если учесть что, стоит обтекатель и кузов-будка. Если сменить резину на зимнюю, то расход упадет где то на 0,5-0,7 литров.

Главный блок с предохранителями и реле находится под панелью со стороны водителя, там же где и диагностический разъём.

Фото — схема

Описание предохранителей

1	10А Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10А Указатели поворота, фара заднего хода, АБС
3	10/20А Задняя противотуманная фара / АБС
4	30А Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10А Магнитола, часы
6	15А Прикуриватель
7	15А Стекло омываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10А Левая фара
9	10А Правая фара
10	10А Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10А Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15А Передние противотуманные фары
13	10А Аварийная сигнализация
14	10А Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	10/15А Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	10/15А Замок двери
17	20/30А Стекло подъемники, Левый стеклоподъемник
20А Левый стеклоподъемник
18	10/15А Регулировка кондиционера, Правый стеклоподъемник

Назначение реле

• R1 Реле указателей поворота и аварийной сигнализации
• R2 Реле топливного фильтра
• R3 Реле контроля двигателя
• R4 Реле фар
• R5 Реле габаритных огней
• R6 Реле противотуманных фар
• R7 Реле стеклоподъемников

С правой стороны, отдельно устанавливается реле стеклоочистителя.

Предохранители на Портер: хотя бы во благо комфорта!

Мой первый Портер старенький уже. Поболее десятка лет на нём катаюсь. Понятное дело, что время от времени, то одно сломается, то другое выйдет из строя. То с предохранителями Портер проблема.

Уже давно света в кабине нет, да и несколько месяцев назад магнитола работать перестала. Помог сосед проверить тогда напряжение в цепи. Взяли 12-вольтную лампочку и, подключив один щуп к аккумулятору, а второй к цепи магнитолы, проверили наличие напряжения. Напряжение отсутствовало во всей цепи. Значит, ясен пень, – предохранитель Портер. С освещением то же самое. Хотел было сразу все предохранители поменять, да запасных не было. Так и оставил до лучших времён.

Когда же наступила неделя отпуска, решил всё же съездить и поменять предохранители. Забрался под панель приборов, а там все мои старые предохранители выцвели, что где и для чего непонятно. Да и на крышке коробки вся инструкция на корейском. С одной стороны, гордость берёт, а с другой, непонятно же ничего, аж ругаться хочется. Понятное дело, что никаких инструкций к моему малотоннажнику не было.

Пришлось лезть в интернет, нашёл какую-то инструкцию, по которой смог разобраться, где какие предохранители стоят и по сколько ампер. Также выяснил, что они и по цвету отличаются:

• красные – 10А;
• синие – 15А;
• желтые – 20А;
• зелёные – 30А.

Поездка в магазин за предохранителями Портер 1

Живу-то я не в большом городе, а в нашей деревушке нет и не было никогда нормального магазина автозапчастей. Есть, конечно, сервисы, но там цены заоблачные, да и не думаю, что детали они меняют на качественные. А я всегда к своему товарищу Портеру относился с уважением. Так что, сразу подул в город. Там и запчасти лучше, и продавцы грамотнее. Так я думал поначалу.

Но когда мне навстречу вышла девушка-консультант, невинно хлопающая ресничками, и предложила вместо положенных 15А на освещение салона приобрести предохранитель на 10А, я понял, что попал. Да любой дурак знает, что приобретать надо предохранитель либо, чтобы напряжение было точь-в-точь, либо чуть больше. А что же это получается, она меня спалить хочет?

В итоге, хоть и гнев бушевал по дороге до дома, всё же купил я у них целый блок предохранителей и отдельно запасные, на всякий случай. Дома решил весь блок не менять, а лишь поменять сгоревшие. Пинцета не было с начала приобретения Портера, поэтому аккуратно оттянул старые предохранители ногтями. Поставил новые, попробовал, и всё заработало! Красота, да и только. Теперь и кабина освещена, да и с музыкой приятнее!

Самые распространённые неисправности и способы их устранения

В большинстве случаев к выходу из строя аварийки приводят неисправности со следующими элементами автомобиля:

1. Поворотное реле. Данный элемент обычно располагается на рулевой колонке или под приборной панелью. Он может выходить из строя из-за перегорания биметаллической пластины. Реле не ремонтируется, единственный выход – его замена.

2. Переключатель поворотов. Переключатель поворотов располагается под рулевым блоком. Чтобы его извлечь, необходимо снять кожух блока – крепится переключатель поворотов при помощи крепежей или винтов. Данный элемент можно отремонтировать, однако сделать это очень сложно, поэтому лучше поменять его на новый (можно б/у).

3. Проводка, ламели и лампы. При возникновении проблем с электропроводкой рекомендуется обратиться к специалистам, однако источник проблемы можно найти и самостоятельно. Обычно повреждение возникает в местах под порогами или в разъёме фар.

4. Кнопка включения/выключения аварийки. Если кнопка неработоспособная, то при включении поворотов или аварийки могут загораться сразу все лампы. Стоит такая кнопка мало, поэтому в случае возникновения с ней проблем лучше купить новую.

5. Блок управления. Во многих современных автомобилях (вышедших после 2010 года) за функцию включения и выключения аварийки отвечает блок управления. Если он выйдет из строя, то сразу следует ехать в сервис, так как чтобы устранить неполадку требуется провести диагностику.

Источник

Предохранители для Huyndai Porter: расшифровка маркировки каждого элемента

Как и у большинства транспортных средств, ориентированных на европейский рынок, Huyndai Porter имеет нумерационную маркировку всех предохранителей в каждом блоке, что значительно упрощает поиск и замену неисправного элемента. Определить функциональное предназначение каждого предохранителя можно по данным, приведенных в таблице ниже.

Маркировка защитного элемента	Функциональное предназначение предохранителя
1	Предохранитель используется для защиты салонных светильников от перенапряжения
2	Предохранитель отвечает за работу задних стоп-сигналов
3	Резервный элемент, в некоторых комплектациях используется для питания звукового сигнала
4	Деталь требуется для защиты цепи звукового сигнала от замыкания
5	Предохранитель отвечает за работу заднего лобового стекла
6	Элемент необходим для защиты от перенапряжения фонарей заднего хода
7	Предохранитель используется для защиты цепи левой фары головного освещения
8	Предохранитель используется для защиты цепи правой фары головного освещения
9	Предохранитель используется для защиты декоративной подсветки в салоне, в случае наличия данной функции в комплектации
10	Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию
11	Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию
12	Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию
13	Элемент отвечает за бесперебойную работу прикуривателя в салоне
14	Отдельный предохранитель для аудио комплекса и мультимедиа
15	Элемент отвечает за работу омывателя и очистителей лобового стекла и фар при наличии данных функций в комплектации
16	Предохранитель защищает от перенапряжения электровентилятор системы отопления салона
17	Модуль отвечает за работу системы антиблокировки колес при торможении
18	Деталь обеспечивает работу всех противотуманных фар
19	Элемент необходим для защиты от перенапряжения указателей поворотов, а также аварийной сигнализации
20	Данный элемент отвечает за работу цепи правого ряда электростеклоподъемников
21	Данный элемент отвечает за работу цепи левого ряда электростеклоподъемников
22	Элемент необходим для защиты цепи центрального замка

Если вы осматриваете автомобиль перед приобретением на вторичном рынке или выявили спутанную маркировку после обслуживания на СТО, то не лишним будет провести лишнюю диагностику магистральной электроцепи.

Предохранитель на прикуриватель на Duster – Предохранители Renault Duster: расположение и замена. Renault Duster где находится предохранитель на прикуриватель

Где находится?

В большинстве авто ПП находится в блоке предохранителей.

Это специальное устройство, в котором располагаются все плавкие предохранители, защищающие электрооборудование транспорта.

Так выглядит схема среднестатистического монтажного БП для транспорта

Если не знаете, где находится ПП, дадим несколько советов, как найти:

Как поменять предохранитель прикуривателя на Рено Логан.

• Воспользуйтесь мануалом по эксплуатации автомобиля. В инструкции будет указано место расположения блока. Вероятно, ПП будет находиться в нем. Отметим, что современные транспортные средства оборудуются несколькими блоками. В одном из них предохранители, в других — реле. Зависит от производителя. Один из блоков будет находиться в салоне транспорта, а другой — в моторном отсеке. Блок в салоне находится с левой стороны торпеды, в районе рулевого колеса. Он может быть расположен за перчаточным ящиком авто. Что касается второго блока, то он может находиться в подкапотном пространстве в районе аккумуляторной батареи (АКБ). Устройство, отвечающее за прикуриватель, может находиться не только в блоке с предохранителями, но и в блоке с реле. Возможно, реле защищает несколько цепей проводки, так что вероятно, что за устройство прикуривания отвечает именно реле. Если возникли проблемы с поиском ПП, воспользуйтесь сервисной книжкой к авто.
• Откройте крышку блока. На обратной стороне пластиковой крышки нанесена схема расположения плавких деталей. Каждая отвечает за работоспособность определенного устройства. Изучите схему чтобы понять, где расположен ПП. Возможно, за работу прикуривателя отвечает реле автомагнитолы или другого устройства. Поэтому схему нужно изучить подробно.
• Спросите в Интернете. На сегодня в Сети есть множество тематических автомобильных форумов. Спросите у владельцев вашей модели авто, где находится ПП и как его заменить. Возможно, есть некоторые нюансы, которые следует учесть при замене, так что ознакомиться с ними не будет лишним.

Так выглядит схема БП, по которой можно определить место нахождения ПП

Подкапотное пространство в Hyundai Porter 2

Подкапотное пространство в Hyundai Porter 2 представляет собой область двигателя и сопутствующих систем, находящуюся под передней крышкой автомобиля. Здесь располагается большое количество различных компонентов, включая предохранители.

Предохранители в Hyundai Porter 2 расположены в специальном блоке, находящемся в подкапотном пространстве. Для доступа к предохранителям необходимо открыть крышку блока, которая защищает их от пыли, влаги и внешних воздействий. Внутри блока находятся отдельные пластиковые коробки, в которых расположены предохранители различной мощности.

Чтобы проверить или заменить предохранители в Hyundai Porter 2, необходимо:

• Открыть капот автомобиля и найти блок предохранителей, который расположен справа от двигателя.
• Открыть крышку блока, снимая крепежные винты или защелки.
• Осмотреть предохранители на предмет видимых повреждений или перегорания.
• При необходимости заменить поврежденные предохранители на новые такой же мощности. Не рекомендуется использовать предохранители большей мощности, так как это может привести к перегрузке системы.

Замена предохранителей в Hyundai Porter 2 не требует специальных инструментов и может быть выполнена самостоятельно. Однако, перед проведением любых работ в подкапотном пространстве, рекомендуется проконсультироваться с руководством по эксплуатации автомобиля или обратиться к специалистам сервисного центра.

Предохранитель	Мощность
Предохранитель №1	10А
Предохранитель №2	15А
Предохранитель №3	20А
Предохранитель №4	30А

Следует обратить внимание, что указанные мощности предохранителей могут различаться в зависимости от конкретной модели и года выпуска Hyundai Porter 2. При замене предохранителей рекомендуется использовать те же мощности, которые были установлены изначально, либо следовать рекомендациям производителя

Электрическая схема hyundai porter дизель как ремонтировать автомобиль бесплатный просмотр

Двигатель Хендай Портер 2 D4CB 2.5 Гидроудар Ч.1

Информация о реле и предохранителях. Предохранители и реле Форумы Электронный коммутатор серии Электросхема Газель бизнес.

Cтатья о блоках предохранителей портер 1, ремонт и эксплуатация книга. Чертежом жгута называется сборочный чертеж изделия, состоящего из скрепляемых в пучок двух и более проводов или кабелей и, при необходимости, соединительных устройств, наконечников и т. Основные положения диссертации, выносимые на защиту Давайте поговорим о вязании крючком ленточных кружев.

Описание микропроцессорной системы, ее упрощенная модель, система команд, блок-схема алгоритма обработки.

Это было бы слишком просто.

Электрическая схема автомобилей Toyota Camry г. Электрическая схема Портер тагаз.

Информация о реле и предохранителях. Описание и обозначения на схемах переведены на русский язык.

Рисунок на странице приведён в качестве примера состояния схем в архиве. Не горит освещение не могу найти предохранитель освещение салона не понимаю схему помогите пожалуйста найти спасибо заранее.

Монтажный блок предохранителей в моторном отсеке Hyundai Porter2. Под лючком за водительских сидением.

Hyundai Porter — Руководство по ремонту

Hyundai предохранители реле схема. Реле и предохранители на Хендай Портер, для всех автолюбителей. Предохранители на Хендай Портер.

Как регулировать клапана гбц на моторе 4D56

Если не работает магнитола, надо проверить предохранитель Портер. Электрическая схема и диагностика. Как скачать серийную прошивку ori.

Серийные прошивки Лада Калина блок управления двигателем.

Hyundai Porter эл. Схемы электрооборудования Hyundai Porter.

В-третьих, ИТ значительно облегчают и делают более строгим ведение учета продуктов и блюд на нескольких кухнях и точках реализации. К рапорту прилагаются копии документов, подтверждающие право военнослужащего на получение выплаты, и справка кадрового подразделения о неполучении выплаты по другим основаниям согласно его личному делу.

Допускается совместное учредительство негосударственных образовательных учреждений. Все основные элементы системы S — контроллеры и панели управления, а также видеокамеры — подключаются непосредственно в сеть Ethernet, остальное оборудование — извещатели, считыватели, турникеты, замки — подключается к управляющим элементам.

Чертежом жгута называется сборочный чертеж изделия, состоящего из скрепляемых в пучок двух и более проводов или кабелей и, при необходимости, соединительных устройств, наконечников и т. Широкий ассортимент продукции, включая последний новинки года, низкие цены и высококвалифициравонное обслуживание, позволяет нашей компании динамично развиваться и укреплять свои позиции на рынке России Схема сертификации За предусматривает обязательное испытание образца продукции и анализ состояния производства, а также инспекционный контроль в такой же форме.

Предохранители Huyndai Porter

Huyndai Porter представляет собой небольшой грузовой автомобиль, который используется преимущественно в коммерческих целях.

Особенностью данного транспортного средства является бюджетная стоимость при относительно неплохом качестве сборки – именно благодаря этому автомобиль востребован практически по всем регионам РФ.

Тем не менее для стабильного функционирования авто все системы требуется своевременно обслуживать, и блок предохранителей в данном случае не исключение. К счастью, выявить неисправный предохранитель и заменить его новой деталью не составит труда даже неопытным механикам.

Багажник

1. Багажник на Hyundai Porter 2 находится сзади кабины и предназначен для перевозки грузов.
2. Он имеет довольно просторную площадку, которая позволяет удобно разместить различные грузы.
3. Багажник обладает высокой грузоподъемностью, что делает его идеальным решением для предпринимателей, занимающихся доставкой товаров.
4. Внутри багажника на Hyundai Porter 2 часто можно найти различные крепежные элементы, которые облегчают фиксацию грузов и предотвращают их перемещение во время движения.
5. Багажник можно использовать как для перевозки крупных и неуклюжих предметов, так и для мелких и легких грузов.
6. Он также может быть использован в качестве дополнительного пространства для хранения инструментов и других необходимых предметов.
7. При необходимости, багажник на Hyundai Porter 2 можно закрыть с помощью крышки или сетки, чтобы защитить перевозимые грузы от пыли, грязи и нежелательных внешних воздействий.
8. Багажник обычно имеет несколько точек крепления для страховочных ремней, чтобы убедиться в том, что грузы надежно закреплены и не будут двигаться при движении автомобиля.
9. В целом, багажник на Hyundai Porter 2 представляет собой важную функциональную часть автомобиля, которая значительно повышает его грузоподъемность и позволяет эффективно использовать пространство для перевозки различных грузов.

Чего лучше не делать, если не работает прикуриватель в машине

Среди автолюбителей распространено несколько заблуждений относительно ремонта прикуривателя. Все они опасны, так как могут привести к поражению током водителя, выходу из строя узла или даже возгоранию машины. Помните следующее:

1. Нельзя ставить предохранитель с большим номиналом. Это приведет к перегрузке проводки и ее перегреву, из-за чего может начать оплавляться изоляция и места соединений.
2. Не чистите контакты и не удаляйте посторонние предметы, если зажигание машины включено. Все работы с проводкой и электрическими соединениями можно проводить, только предварительно позаботившись о безопасности.
3. При повреждении нагревательной спирали или патрона не надо пытаться устранить проблему самостоятельно. Намного проще и безопаснее заменить узел целиком, тем более что стоимость небольшая.
4. Не стоит самостоятельно поджимать элементы, удерживающие прикуриватель при нагревании, если вы не знаете, как они должны располагаться. Если пережать, то спираль будет перегреваться и может воспламениться или оплавить материалы вокруг. Или же узел застрянет, и, чтобы извлечь его, придется приложить немалые усилия.

Если вы заметили оплавленные детали или другие признаки перегрузки, не используйте гнездо, пока не устраните проблему. Посторонний запах также свидетельствует о том, что есть неполадки.

Разобраться с неработающим прикуривателем по силам практически каждому водителю. Главное — соблюдать требования безопасности и следовать простой инструкции при поиске неисправности. Понять, в чем причина поломки, несложно, как и устранить ее, даже замена узла целиком чаще всего занимает несколько минут.

Наверняка вам как владельцу хендай санта фе приходилось сталкиваться с проблемой не работает прикуриватель в машине

И даже не важно являетесь ли вы курильщиком или нет. Возможно, вы пользуетесь прикуривателем для других целей

• Зарядка телефона и других устройств
• Подключение компрессора автомобиля для накачки колес
• Подключение различных устройств запитывающихся от прикуривателя хендай санта фе

В любом случае в этой статье мы рассмотрим причины почему не работает прикуриватель в автомобиле хендай санта фе, а также постараемся наглядно на фото показать методы их устранения.

Итак, сев в свой автомобиль вы, к примеру, вставляете зарядное устройство в прикуриватель, а оттуда тишина. Вы думаете – эх накрылась зарядка, но на всякий случай подключаете к примеру авто, компрессор и он тоже не работает. Тогда вывод, как правило, очевиден у вас вышел из строя прикуриватель хендай санта фе. Благо если у вас санта фе второго поколения 2006-2010 то прикуривателей у вас, целых четыре, два рядом с водителем и один в заднем багажнике и один у задних пассажиров.

Расположение предохранителей Hyundai H-100 Truck / Porter II 2005-2018

Использована информация из руководств по эксплуатации 2010, 2011 и 2012 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранитель прикуривателя (розетки) в Hyundai H-100 Truck / Porter II находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ»).

Оглавление

Расположение блока предохранителей

Пассажирский салон

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

Моторного отсека

Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Пассажирский салон

Назначение предохранителей в салоне

ОПИСАНИЕ	ТОК	ЦЕПЬ ЗАЩИЩЕНА
P/WINDOW (ПЛАВКАЯ ВСТАВКА)	30A	Реле стеклоподъемника
НАЧАЛО	10A	Пусковое реле, блок управления накалом, ECM
ФРТ ПРОТИВОТУМАННЫЙ	10A	Реле передних противотуманных фар
В/Н ЛГ	10A	Левая фара, Комбинация приборов
В/Н ПРАВ.	10A	Правая фара
ИГН 2	10A	Переключатель управления отопителем, ЭТАСМ, переключатель регулировки положения фар, реле вентилятора
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20A	Мотор стеклоочистителя, многофункциональный переключатель
РР противотуманные фары	10A	Реле задних противотуманных фар
С/СВЕТ	15A	Зажигалка
П/ВЫХОД	15A	Не используется
АУДИО	10A	Аудио
РР П/ВДВ	25A	Переключатель стеклоподъемников
PTO	10A	Не используется
ХВОСТ ПРАВЫЙ	10A	Правый габаритный фонарь, правый задний комбинированный фонарь, лампа номерного знака
ПОСЛЕ ЛЕВОГО	10A	Левый габаритный фонарь, Левый задний комбинированный фонарь
ABS	10A	Не используется
КЛАСТЕР	10A	Комбинация приборов, резистор генератора
ECU	10A	ECM
T/SIG	10A	Аварийный выключатель, выключатель фонаря заднего хода
IGN 1	10A	ЭТАСМ
КАТУШКА ЗАЖИГАНИЯ	10A	Электромагнитный клапан EGR № 1, № 2 (2,5 TCI), модуль управления накалом (2,6 н/д), датчик топливной воды, выключатель нейтрали
O/S MIRR FOLD’G	10A	Не используется
ПТК ХТР	10A	Переключатель управления отопителем
СТЕКЛО HTD	15A	Выключатель обогревателя заднего стекла
ОПАСНОСТЬ	15A	Аварийный выключатель
ДР ЛОК	15A	ЭТАСМ, привод замка левой передней двери
КОМНАТА LP	15A	Лампа освещения салона, дверной сигнализатор, аудиосистема, ЭТАСМ

Моторного отсека

Назначение предохранителей в моторном отсеке

ОПИСАНИЕ	ТОК	ЦЕПЬ ЗАЩИЩЕНА
ПЛАВКАЯ СВЯЗЬ:
BATT	100A	Генератор
GLOW	80A	Реле накала
IGN	50A	Пусковое реле, замок зажигания
ECU	20A	Реле управления двигателем
BATT	50A	Блок предохранителей I/P (A/Con, Hazard, DR Lock), разъем питания
LAMP	40A	Плавкая вставка P/WDW, предохранитель передних противотуманок, реле задних фонарей
COND	30A	Реле вентилятора конденсатора
ABS2	30A	Не используется
PTC1	40A	Не используется
ABS1	30A	Не используется
PTC2	40A	Не используется
BLWR	30A	Реле вентилятора
PTC3	40A	Не используется
FFHS	30A	Не используется
ПРЕДОХРАНИТЕЛЬ:
GLOW	10A	ECM
ALT_S	10A	Генератор
STOP	10A	Выключатель стоп-сигнала
HORN	10A	Реле звукового сигнала
А/КОН	10A	Реле А/Кон
TCU	10A	Не используется
ECU1	15A	Не используется
ECU2	10A	Не используется

Кабина Hyundai Porter

Салон Хёндай Портер не блещет дорогими и высококачественными материалами, однако собран очень добротно, без зазоров и щелей. Оформление интерьера выдержано в простой и лаконичной стилистике, несколько уже устаревшей, по современным меркам. По качеству отделки грузовичок более напоминает не грузовые, а легковые автомобили эконом-класса. Пластик бюджетный, но не «дубовый», достойного качества. Обивка сидений – также весьма добротная, как по качеству материала, так и по исполнению.

Рабочее место водителя организовано грамотно. Комбинация приборов хорошо читается. Все органы управления скомпонованы удобно и доступно, сидение и рулевая колонка регулируются в достаточных диапазонах, а в качестве дополнительной опции предусмотрена даже подсветка замка зажигания

Звукоизоляция – хорошая, что немаловажно в условиях каждодневной многочасовой эксплуатации

В целом кабина Портера, конечно, тесная, и с низким потолком. Человеку среднего роста и комплекции водить Hyundai Porter будет удобно, а вот полному или высокому водителю придётся нелегко. Трёхместность кабины – также условная: два пассажира мощной комплекции или в зимней одежде могут разместиться здесь только с трудом и неудобством. К тому же, сидящему на среднем кресле будет всё время мешать рычаг переключения передач. Все три кабинных сиденья оснащены ремнями безопасности. Среднее кресло в сложенном положении можно и нужно использовать как столик.
