Основной блок предохранителей в салоне bmw e53
В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.
Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).
Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запасные элементы.
На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
Таблица с описанием
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
p, blockquote 24,0,0,0,0 —>
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
p, blockquote 25,0,0,0,0 —>
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Замена предохранителей на BMW E90 видео инструкция
Произведем замену предохранителей на БМВ Е90.
Процесс замены предохранителей БМВ Е90
1. Блок предохранителей находиться в бардачке.
И первым шагом работы будет открытие бардачка.

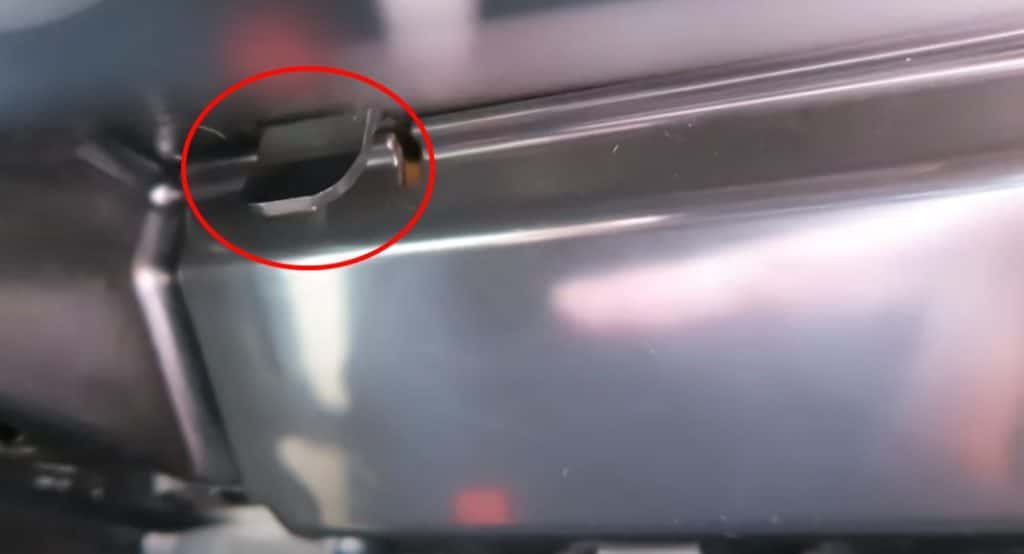

2. Внутри бардачка есть крышка, которая закрывает блок предохранителей. Чтобы снять крышку, нужно повернуть две защелки по бокам крышки.
Защелка которая находиться с правой стороны крышки.
3. На обратной стороне крышки, есть схема предохранителей.
Если вдруг нету бумажки со схемой предохранителей, я вставлил фото.
4. Фотография предохранителей, для наглядности.
5. После замены нужных предохранителей, сборка производиться в обратном порядке.
Поделиться с друзьями:
video-repair.info
Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)
Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схемам реле и предохранителей bmw e63.
Блок предохранителей в салоне bmw e63
Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).
Место расположение предохранителей и реле топливного насоса в bmw e63
Реальное фото блока с предохранителями
Таблица с расположением элементов
Таблица с описанием предохранителей
- Управление динамической стабильностью
- SMG Steering DSC
- Модуль шлюза корпуса
- Световой модуль
- Основной модуль кузова
- Приборный щиток
- Индикатор переключения передач, EDC, управление коробкой передач
- DME, IVM
- Дверной модуль, гнездо OBD2
- Дверной модуль, шлюз для тела
- Регулировка сиденья
- Тепло, кондиционер
- OBD, Ind Aux, нагреватель
- Система стеклоочистителей
- Основной модуль кузова
- Выходная мощность вентилятора
- Электрический вентилятор
- Активное рулевое управление, EDC
- Реле вторичного воздушного насоса подогревателя топлива
- Навигационная система
- CCC / M-ASK
- CD-чейнджер, модуль шлюза для телефона
- Автомобильная система доступа
- Реле топливного насоса
Актуальная информация с точным расположением предохранителей находится в документации на блоке в багажном отделении под обшивкой.
Блок с предохранителями и реле в багажном отделении
Он располагается с правой стороны под обшивкой (защитный ковер).
схема доступа реальное фото блока
- Кб Реле системы омывателей фар
- К9 Разгрузочное реле контакта 15
- К11 Реле стеклоочистителя
- К8 Реле опускания заднего стекла (кабриолет)
- К91 Реле очистителя заднего стекла
- К93 реле ЕОС
- К96 Реле топливного насоса
- К126 Реле компрессора пневматической подвески
- К20 Реле автодоводчика
- К213 Реле вакуумного электронасоса
- К2003а Главное реле системы ООЕ (дизельный двигатель)
- К6304а Реле нагнетателя добавочного воздуха
За прикуриватель отвечают предохранители номер 87 и 88 либо 61 — (20А). Все зависит от комплектации и года выпуска автомобиля.
Другой вариант исполнения
Дополнительная информация
Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.
Хотите получить больше информации, ознакомитесь с книгой по эксплуатации bmw e63: «скачать»
Предохранители:
| Код | Расшифровка/обозначение |
| 1 | (30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i |
| F2 | (30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода |
| F3 | (20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха |
| F4 | (30A) Подогреваемые кислородные датчики, электронный блок управления двигателем |
| F5 | (30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное обозначение (нумерация с лева на право, одни из вариантов)
p, blockquote 14,1,0,0,0 —>
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Проверка бензонасоса и проводки в БМВ Е39
Топливная помпа находится в баке. Для доступа к ней необходимо снять нижнюю часть заднего дивана. Спинку можно не трогать, она не будет мешать. Бензонасос следует закрыть металлической крышкой с резиновым уплотнителем. Она крепится 3 винтами. Открутить их можно с помощью крестообразной отвертки.
Под крышкой к насосу идёт два шланга и провода. Для проверки проводки можно использовать мультиметр или простой тестер из лампочки на 12 вольт. Отключаем фишку. Подключаем тестер к двум самым толстым проводам и пробуем крутить стартер. Если лампочка зажглась, то с проводкой всё в порядке – надо менять топливный насос.
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
p, blockquote 24,0,0,0,0 —>
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
p, blockquote 25,0,0,0,0 —>
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Блок предохранителей бмв е90
Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.
p, blockquote 4,0,1,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Реальное фото блока
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,1,0,0,0 —>
Вариант 1
Описание p, blockquote 10,0,0,0,0 —>
| 1 | Реле электродвигателя очистителя лобового стекла |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле очистителя заднего стекла |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (15А) ^08/05: Электронный блок управления КПП |
| F2 | (5A) Блок управления выбором антенны |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (7,5A) |
| F6 | (15A) Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (5A) |
| F9 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10А) Аудиосистема |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Звуковые сигналы |
| F17 | — |
| F18 | (5A) CD-чейнджер |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) |
| F26 | (10A) Телематика бмв е90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW 3 E90 |
| F31 | (30A) 08/05: Система ABS |
| F32 | (30A) |
| F33 | (30А) Электропривод передних сидений |
| F34 | (30А) Усилитель выходного сигнала аудиосистемы |
| F35 | (20А) 08/05: Управление двигателем |
| F36 | (30А) |
| F37 | (30А) Электропривод передних сидений |
| F38 | (30А) |
| F39 | (30А) Очиститель лобового стекла |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар |
| F44 | (30А) Блок управления электрооборудованием прицепа |
| F45 | (20А) |
| F46 | (30А) Обогреватель заднего стекла |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогреватель передних сидений |
| F50 | (40А) |
| F51 | (50А) Блок управления замком зажигания |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) Управление двигателем |
| F55 | — |
| F56 | (15А) Центральный замок бмв е90 |
| F57 | (15А) Центральный замок |
| F58 | (5А) |
| F59 | (5А) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный блок управления кондиционером |
| F61 | (10А) |
| F62 | (30А) Электропривод задних стеклоподъемников |
| F63 | (30А) |
| F64 | (30А) Электропривод задних стеклоподъемников |
| F65 | (40А) Систeмa ABS |
| F66 | (50А) |
| F67 | (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — |
| F69 | (50А) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
p, blockquote 12,0,0,0,0 —>
Проблемы со схемой прикуривателя
В большинстве случаев взрыватель прикуривателя. Который продолжает дуть. Вызван какой-то внешней проблемой. Однако всегда возможно, что вы имеете дело с внутренней проблемой. Если предохранитель всегда взрывается, даже не подключая ничего, и вы проверили. Что внутри розетки нет постороннего предмета. То проблема возникает где-то еще в цепи.
Чтобы полностью исключить проблему с самой розеткой, вы можете удалить ее, чтобы посмотреть. Не перегорел ли предохранитель. Это приложение, где предохранитель автоматического выключателя действительно может быть полезен. Так как продувка предохранителей снова и снова. Чтобы сузить источник вашей проблемы. Может стать дорогостоящей.
Этот тип проблемы также будет легче диагностировать. Если вы сможете отследить электрическую схему для вашего конкретного автомобиля. Так как это покажет вам любые компоненты. Кроме прикуривателя. Которые также находятся в той же схеме. Отключение каждого из этих компонентов по очереди, если таковые имеются. Также может быть полезно при определении источника короткого замыкания.
Другой вероятной причиной такого рода проблем является короткое замыкание провода питания. Это по существу означает, что провод питания, который соединяется с вашим прикуривателем, возможно. Протерся или сгорел и соприкоснулся с металлом где-то за приборной панелью. Вы можете искать этот тип короткого замыкания. Проверяя непрерывность между проводом питания прикуривателя и землей.
Назначение предохранителей в моторном отсеке (тип 2)
| № | A | Составная часть |
|---|---|---|
| 1 | Модуль управления двигателем (ECM) | |
| 2 | Модуль управления коробкой передач (TCM) | |
| 3 | Реле управления двигателем (ЕС) | |
| 4 | Реле катушки зажигания – кроме 520i (22 6S 1) / 525i / 530i | |
| 5 | Реле электродвигателя стеклоочистителя 1 | |
| 6 | Реле электродвигателя стеклоочистителя 2 | |
| 7 | Реле 1 двигателя вентилятора конденсатора переменного тока (до 03/98) | |
| 8 | Реле 3 двигателя вентилятора конденсатора переменного тока (до 03/98) | |
| 9 | Реле насоса впрыска вторичного воздуха (AIR) | |
| F1 | 30А | Модуль управления двигателем (ECM), клапан продувки адсорбера (EVAP), датчик массового расхода воздуха (MAF), датчик положения распределительного вала (CMP) 1. термостат охлаждающей жидкости двигателя-535i / 540i |
| F2 | 30А | Насос впрыска вторичного воздуха (AIR), электромагнитный клапан управления впускным коллектором, форсунки (кроме 520i (22 6S1) / 525i / 530i), модуль управления двигателем (ECM), клапан продувки адсорбера испарительного выброса (EVAP), привод положения распределительного вала (CMP) 1 и 2, привод управления холостым ходом (ISC) |
| F3 | 20А | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) 1 и 2, датчик массового расхода воздуха (MAF) |
| F4 | 30А | Датчики кислорода с подогревом (H02S), модуль управления коробкой передач (TCM) |
| F5 | 30А | Реле катушки зажигания, кроме 520i (22 6S1) / 525i / 530i |
Схема блока предохранителей с 2009 года
Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.
Расположение реле и предохранителей в монтажном блоке:
- F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
- F2 (7,5 А) Левая фара (ближний свет)
- F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
- F4 (10 А) Левая противотуманная фара
- F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
- F6 (15 А) Прикуриватель
- F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
- F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
- F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
- F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
- F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
- F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
- F13 (10 А) Правая фара (дальний свет)
- F14 (10 А) Правая противотуманная фара.
- F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
- F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
- F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
- F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
- F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
- F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари
Описание реле на блоке:
- К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
- К2 – реле очистителя ветрового стекла;
- К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
- К4 – реле включения ближнего света фар;
- К5 – реле включения дальнего света фар;
- К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
- К7 – реле включения обогрева заднего стекла;
- К8 – реле не используется;
Схема соединений монтажного блока:
(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.
Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)
Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схемам реле и предохранителей bmw e63.
Блок предохранителей в салоне bmw e63
Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).
Место расположение предохранителей и реле топливного насоса в bmw e63
Реальное фото блока с предохранителями
Таблица с расположением элементов
Таблица с описанием предохранителей
Актуальная информация с точным расположением предохранителей находится в документации на блоке в багажном отделении под обшивкой.
Блок с предохранителями и реле в багажном отделении
Он располагается с правой стороны под обшивкой (защитный ковер).
схема доступа реальное фото блока
Таблица с описанием
За прикуриватель отвечают предохранители номер 87 и 88 либо 61 — (20А). Все зависит от комплектации и года выпуска автомобиля.
Другой вариант исполнения
Дополнительная информация
Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.
Хотите получить больше информации, ознакомитесь с книгой по эксплуатации bmw e63: «скачать»
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Проверка бензонасоса и проводки в БМВ Е39
Топливная помпа находится в баке. Для доступа к ней необходимо снять нижнюю часть заднего дивана. Спинку можно не трогать, она не будет мешать. Бензонасос следует закрыть металлической крышкой с резиновым уплотнителем. Она крепится 3 винтами. Открутить их можно с помощью крестообразной отвертки.
Под крышкой к насосу идёт два шланга и провода. Для проверки проводки можно использовать мультиметр или простой тестер из лампочки на 12 вольт. Отключаем фишку. Подключаем тестер к двум самым толстым проводам и пробуем крутить стартер. Если лампочка зажглась, то с проводкой всё в порядке – надо менять топливный насос.
Как проверить предохранители на БМВ Е60
Для проверки предохранителей на БМВ Е60 следуйте следующим шагам:
1. Откройте крышку блока предохранителей
Расположение блока предохранителей может варьироваться в зависимости от модели и года выпуска БМВ Е60. Обычно блок предохранителей находится под капотом автомобиля, возле аккумулятора. Откройте крышку блока предохранителей, сняв крепления или повернув соответствующий замок.
2. Ознакомьтесь с диаграммой предохранителей
На крышке блока предохранителей или в руководстве по эксплуатации автомобиля найдите диаграмму расположения и назначения предохранителей. Диаграмма поможет вам определить, какой предохранитель отвечает за какую цепь.
3. Проверьте предохранители на видимые признаки повреждений
Осмотрите каждый предохранитель на наличие расплавления, разрушений или других видимых повреждений. Если предохранитель поврежден, замените его на новый предохранитель того же типа и ампеража.
4. Проверьте предохранители при помощи тестера
Если предохранители выглядят целыми, но вы все еще подозреваете, что они могут быть неисправными, используйте тестер предохранителей. Подключите тестер к клеммам предохранителя и проверьте, есть ли прерывание в цепи. Если прерывания нет, предохранитель исправен. Если тестер показывает прерывание цепи, замените предохранитель на новый.
5. Повторите процесс для всех предохранителей
Проверьте каждый предохранитель в блоке предохранителей, следуя диаграмме и повторяя шаги 3 и 4. Проверку лучше всего проводить на холодном двигателе и отключенном зажигании.
Проверка предохранителей на БМВ Е60 регулярно поможет вам поддерживать электрическую систему автомобиля в надлежащем состоянии и предотвратить возможные неполадки.
