Расположение предохранителей и реле на Audi 100
Большая часть имеющихся в автомобиле цепей питания с электрооборудованием немецкого седана и универсалов имеют защиту в виде предохранительных элементов. Все основные составляющие ТС (фары, электродвигатель вентилятора, топливные насосы и другие детали), мощно потребляющие ток, подключаются через реле. Элементы защиты устанавливаются на монтажные блоки, которые располагаются в автомобильном салоне, отсеке с мотором или багажном отделении.
В пассажирском салоне
Схема блочных элементов в салоне для пассажиров:
- Дополнительный № 1.
- С предохранительными элементами и реле.
- Соединение № 1.
- Устройство с центральным распределительным элементом.
- Дополнительный № 2.
- Соединение № 2.
- Системно-зажигательный.
- Дополнительный монтаж № 3.
- Соединение № 3.
В двигательном отсеке
Предохранители также находятся на одном из блоков (слева), установленном в двигательном отсеке Audi 100 C3. Данные элементы имеет способность восстанавливаться самостоятельно, т. е. в случае какой-либо ошибки или перегрузки начинают разрыв цепи.
Обозначения реле:
- Без использования.
- Управляет ремнем безопасности и ночным светом.
- По задержке освещения изнутри.
- Без использования.
- По фарам освещения.
- Без использования.
- Включает 3-ю скорость вентилятора.
- АБС.
- Без использования.
- Отвечает за электроподнимающий механизм.
- Дополнительное, тоже относящееся к электроподнимающему механизму.
- Без использования.
- С обеспечением перегрузки тока подъема стекла.
- Принадлежит обогревателю пассажирского сиденья.
- Без использования.
Блок предохранителей в моторном отсеке А3 8v
Для доступа, от щелкните крепление и сверьте текущее описание с Вашим на задней стороне крышки.
схема блока предохранителей
Таблица с описанием
| 1 | Модуль управления ESC |
| 2 | Модуль управления ESC |
| 3 | Модуль управления двигателем (бензин / дизельное топливо) |
| 4 | Охлаждение двигателя, компоненты двигателя, реле катушки автономного отопителя (1 + 2), реле топливного насоса вторичного воздуха |
| 5 | Компоненты двигателя, система резервуаров |
| 6 | Датчик тормозного сигнала |
| 7 | Компоненты двигателя, водяные насосы |
| 8 | Датчик кислорода |
| 9 | Компоненты двигателя, выпускная дверь, модуль управления временем свечения, клапан SULEV |
| 10 | Топливные форсунки, модуль управления топливом |
| 11 | Нагревательный элемент вспомогательного нагревателя 2 |
| 12 | Нагревательный элемент вспомогательного нагревателя 3 |
| 13 | Модуль управления автоматической коробкой передач |
| 14 | – |
| 15 | Звуковой сигнал |
| 16 | Катушка зажигания / силовая электроника (Plug-in hybrid drive *) |
| 17 | Модуль управления ESC, модуль управления двигателем |
| 18 | Клемма 30 (опорное напряжение) |
| 19 | Дворники |
| 20 | Звуковой сигнал |
| 21 | – |
| 22 | Диагностика терминала 50 |
| 23 | Стартер |
| 24 | Вспомогательный нагревательный элемент 1, усилитель тормозов (гибридный привод *) |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Вакуумный насос / водяной насос (сменный гибридный привод *) |
| 32 | Светодиодные фары |
| 33 | Память усилителя тормозов (гибридный привод *) |
| 34 | Усилитель тормозной системы (гибридный привод *) |
| 35 | Реле (подключаемый гибридный привод *) |
Блок предохранителей в салоне Ауди а3
Расположен с левого торца панели приборов.
Обозначение
| № | Ток, А | Предохранитель |
| 1 | 10 | Обогрев сопел стеклоомывателя, обогрев зеркала наружного вида |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Освещение вещевого ящика |
| 4 | 5 | Освещение номерного знака |
| 5 | 7.5 | Электрооборудование комфорта, регулировка скорости, обогрев сидений, кондиционер |
| 6 | 5 | Единый замок |
| 7 | 10 | Фонари заднего хода |
| 8 | 5 | Телефон |
| 9 | 5 | Прибор управления ABS |
| 10 | 10 | Управление двигателем: бензиновый двигатель |
| 11 | 5 | Блок панели приборов, электромагнит блокировки селектора для АТ |
| 12 | 7.5 | Электропитание самодиагностики, телефон, навигационная система |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, единый замок |
| 5 | Светильник салона | |
| 15 | 5 | Блок панели приборов, АТ, автоматически затемняемое внутреннее зеркало |
| 16 | 10 | Электромагнитная муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель |
| 17 | 7.5 | Обогреваемый дверной замок |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 | Ближний свет правый, регулировка дальности света |
| 21 | 10 | Ближний свет левый |
| 22 | 5 | Габаритный и стояночный огонь правый |
| 23 | 5 | Габаритный и стояночный огонь левый |
| 24 | 20 | Стеклоочиститель, водяной насос |
| 25 | 25 | Вентилятор свежего воздуха, циркуляционная вентиляция, кондиционер |
| 26 | 20 | Обогрев заднего стекла, обогрев зеркала |
| 27 | 10 | Очиститель заднего стекла |
| 28 | 15 | Топливный насос |
| 29 | 15 | Управление двигателем: бензиновый двигатель |
| 10 | Управление двигателем: дизельный двигатель | |
| 30 | 20 | Сдвижная панель крыши (люк) |
| 31 | 20 | Автоматическая трансмиссия |
| 32 | 10 | Управление двигателем: бензиновый двигатель |
| 30 | Управление двигателем: дизельный двигатель | |
| 33 | 20 | Фароочиститель |
| 34 | 10 | Управление двигателем |
| 35 | 30 | Розетка прицепа (положительный длительный плюс) |
| 36 | 15 | Противотуманная фара и туманный фонарь |
| 37 | 10 | S-контакт, клемма 86 (радио) |
| 38 | 15 | Освещение багажника, единый замок, стеклоподъемники |
| 39 | 15 | Аварийная сигнализация |
| 40 | 20 | Звуковой сигнал |
| 41 | 15 | Прикуриватель |
| 42 | 25 | Радиоприемник |
| 43 | 10 | Управление двигателем |
| 44 | 15 | Обогрев сиденья |
Центральный блок реле в салоне
Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.
Расшифровка
Плата реле -R- (выделены черным)
| № реле | Потребитель |
| I | реле звукового сигнала двойного тона |
| II | разгрузочное реле Х-контакта |
| III | реле автоматики интервалов стеклоочистителя |
| IV | реле топливного насоса или реле свечей накаливания |
| V | реле системы впрыска дизельного двигателя |
| VI | реле противотуманных фар |
| A | предохранитель электрического обогрева сиденья |
| B | свободно |
| C | предохранитель электрического стеклоподъемника |
Коробка дополнительных реле -Z13- над платой реле
| 1 | Реле звукового сигнала |
| 2 | Реле контрольного прибора ламп заднее |
| 3 | Реле контрольного прибора ламп заднее |
| 4 | Прибор управления прикрытия зеркала |
| 5 | Прибор управления прикрытия зеркала |
| 6 | Разделительное реле телефона |
| 7 | Свободно |
| 8 | Свободно |
| 9 | Свободно |
| 10 | Свободно |
| 11 | Реле блокировки стартера и фонаря заднего хода |
| 12 | Реле фароочистителя |
| 13 | Реле свободного хода вентилятора радиатора (кондиционер) |
Возможные неисправности проводки и способы их устранения
Большинством случаев, из-за которых автовладелец обращается в сервис, являются неисправности именно в проводке. В мастерских требуют обычно большие деньги за ремонт. Однако, зная наиболее частые проблемы и способы их устранения, можно сэкономить себе время, а также неплохую денежную сумму. Разберём основные поломки, которые возникают у водителей Ауди 80 б3:
- Полная или частичная разрядка аккумулятора. В таком случае достаточно просто зарядить АКБ. Если же он уже неисправен, необходимо полностью заменить его;
- Сломался предохранитель. При поломке предохранительных элементов достаточно только заменить неисправную деталь на новую;
- Образовались обрывы в цепи. Это довольно серьёзная проблема. Чаще всего такая неисправность происходит из-за неправильной установки (укладки) проводки (может произойти как из-за неправильных действий производителя, так и самого автовладельца). В таком случае нужно исследовать электрическую схему автомобиля, а по ней найти участок цепи, который стал неисправным. При самой смене проводки ни в коем случае нельзя помещать провода рядом с движущимися элементами (они могут деформировать проводку);
- Окисление контактов в местах разъёмов. Довольно часто бывают случаи, когда сам участок цепи цел, все предохранители также в порядке. Но электрика всё равно не работает. Автовладельцы тогда бывают просто в недоумении. Проблема в данном случае может крыться в окислении проводов. Если возникла подобная поломка, то можно зачистить окислившиеся контакты. Если же ситуация запущена, то требуется замена контактов.
Блок предохранителей в салоне ауди а3
Расположен с левого торца панели приборов, за защитной крышкой.
схема данного блока с предохранителями
p, blockquote 17,0,0,0,0 —>
| F1 | (10A) Диагностический разъем, система управления двигателем, корректор фар, выключатель освещения, блок управления электрооборудованием прицепа |
| F2 | (10A) Система управления АКПП, РКПП (DSG), система ABS, выключатель стоп-сигналов (датчик положения педали тормоза), блок диагностики, система управления двигателем,электронный блокуправления 4WD, усилитель рулевого управления |
| F3 | (5A) Подушка безопасности |
| F4 | (5A) Датчик состояния моторного масла, система дистанционного управления воротами гаража, внутреннее зеркало заднего вида, навигационная система, подогреватели сидений, система отопления/ кондиционирования, блок/ правления системой парковки, фонари заднего хода (с МКПП), главный выключатель системы TCS/ESP, блок управления системы определения наличия пассажира на сиденье, система контроля давления в шинах, обогреватели форсунок омывателя лобового стекла |
| F5 | (5A) Блок управления ксеноновыми фарами (лев.) |
| F6 | (5А) Блок управления ксеноновыми фарами (прав.) |
| F7 | — |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (10A) Блок управления электрооборудованием двери(водителя), блок управления электрооборудованием двери (пассажира) |
| F13 | (10A) Блок управления электрооборудованием двери (левый задний), блок управления электрооборудованием двери (правый задний), многофункциональный блок управления 2 |
| F14 | (10A) Система управления АКПП, РКПП (DSG), система ABS (некоторые модели), блок управления системой парковки |
| F15 | (10A) Лампы освещения салона |
| F16 | (10A) Датчик дождя/ солнечного света, приемник дистанционного управления дополнительным отопителем, Диагностический разъем система отопления/ кондиционирования |
| F17 | (5A) Противоугонная система |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | (40) Отопитель/ кондиционер |
| F23 | (30A) Электродвигатель привода стекло подъёмника двери водителя |
| F24 | (20A) Прикуриватель |
| F25 | (30A) Обогреватель заднего стекла |
| F26 | (20A) Разъем зарядки |
| F27 | (15A) Блок управления топливным насосом (если есть), реле топливного насоса (если есть), пусковое реле (топливная система) (если есть) |
| F28 | (30A) Электродвигатель привода стеклоподъемника (задний левый), электродвигатель привода стекло подъемника (задний правый) |
| F29 | — |
| F30 | (20A) Автоматическая коробка передач |
| F31 | (20A) Вакуумный насос усилителя тормозов (если установлен) |
| F32 | (30A) Омыватели фар |
| F33 | (20A) Люк |
| F34 | (20A)Подогреватель сидений |
| F35 | — |
| F36 | (10A)Электропривод сидений |
| F37 | (20A)Кондиционер ,подогреватели сидений |
| F38 | (30A) Электродвигатель привода стеклоподъемника двери пассажира |
| F39 | — |
| F40 | (40) Отопитель/ кондиционер |
| F41 | (15A) Омыватель заднего стекла |
| F42 | (15A) Насос омывателя лобового стекла/ заднего стекла |
| F43 | (20A) Многофункциональный блок управления 2 |
| F44 | (20A) Блок управления электрооборудованием прицепа |
| F45 | (15A/20A) Блок управления электрооборудованием прицепа |
| F46 | (10A) Разъем электрооборудования прицепа |
| F47 | (5A) Разъем телефона |
| F48 | (10A) Учебный автомобиль |
| F49 | (5A) Обслуживающие автомобили, учебный автомобиль |
Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.
Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Бежевый/ светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
| Защищаемые предохранителями цепи | ||
| № | Ток, A | Потребитель тока |
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20/30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система / система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Рекомендации по техническому обслуживанию предохранителей
Даже безотказной технике рано или поздно потребуется ремонт. Тем не менее, есть способ продлить жизнь предохранителям на Ауди. Для этого следует соблюдать несложные правила:
- Не экономить на запчастях и покупать при возможности оригиналы;
- После поездки в мокрую погоду проверить монтажный блок и при необходимости просушить;
- Устанавливать модули только в рекомендованных пределах силы тока;
- Своевременно проходить диагностику.
Читать также Заводы Audi где собирают автомобили для российского рынка
В среднем работа аккумуляторов и реле Ауди 80 (Б3) составляет примерно пятьдесят тысяч километров. Сами по себе они выходят из строя редко — как правило виной этому неграмотные действия автовладельцев.
Замена блоков предохранителей и реле на Audi 100 С3
Любой современный транспорт нуждается в замене предохранителей, которые часто повреждаются и приходят в негодность.
Этапы замены:
- Снять крышку.
- Извлечь нужный элемент пинцетом.
- Внимательно рассмотреть и найти причину неисправности. Например, деталь может перегореть.
- Найти точно такой же предохранитель идентичного цвета, в маркировке которого указана расшифровка элемента.
- Установить его на место с помощью пинцета, причем выполнять подключение аккуратно, чтобы не повредить элементы.
- Включить электроприбор. Если все работает нормально, закрыть крышку. Если нет, осмотреть цепь и саму систему предохранения.
Если своевременно уделять внимание автомобилю и перепроверять элементы, меняя вышедшие из строя на Ауди 100 С3 предохранители, он будет работать эффективно и бесперебойно
Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.

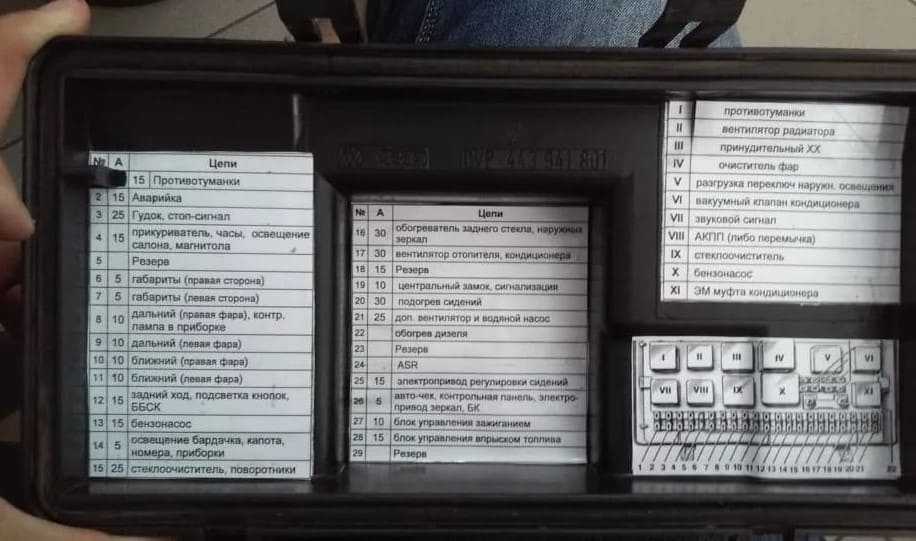

Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Бежевый/ светло-коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
| Защищаемые предохранителями цепи | ||
| № | Ток, A | Потребитель тока |
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20/30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс” продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система / система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Обозначение предохранителей и реле на грузовики
Таких моделей как-
VOLVO FH 12\FL6\ FH16 1 и 2 версии,VOLVO FM,FH версии 2 FM9, FM12, FH12, FH16, NH12,VOLVO FL7, FL10.FL12,VOLVO VM,VOLVO FH (4),VOLVO FL,VOLVO B12B, B12M автобусы,DAF XF95 / XF105,DAF CF65/75/85,DAF LF45/55,Dongfeng,MAN TGA,MAN F2000,F90,Mercedes-Benz Actros,Mercedes-Benz Ахог 940 — 954,Mercedes-Benz Atego 1,RENAULT МАГНУМ,RENAULT MAGNUM АЕ,RENAULT MASCOTT,RENAULT PREMIUM,RENAULT PREMIUM DXI,Renault KeraxIVECO STRALIS,IVECO EuroStar,IVECO EUROCARGO TECTOR,IVECO EuroTech CURSORIVECO EuroStar CURSORIVECO DAILYFord Cargo Truck,SCANIA PGR СЕРИИ 2003 — 2011 ГОДА,SCANIA 4 СЕРИИ,SCANIA 3 СЕРИИ,HOWO,FOTON AUMAN,IsuzuМАЗ ЕВРО.
