Расположение реле Ауди А4
Реле представляет собой небольшую катушку с проволокой вокруг центрального железного сердечника. Когда срабатывающий переключатель подает питание на катушку, этот сердечник перемещает вместе сверхмощные контакты, тем самым позволяя пропускать большой ток к устройству. Функционирование реле влияет на работу звуковых сигналов, компрессора кондиционера, электрических стеклоподъемников, вентиляторов охлаждения двигателя и верхних панелей электропитания, фар ближнего и дальнего света
Это важно знать, потому что многие электрические неисправности происходят в самих реле
Схема расположения реле Ауди А4 указана на рисунке
- Реле вспомогательных цепей зажигания
- Реле звукового 2-тонального сигнала
- Реле насоса омывателя фар
- Реле коробки автомат, мост МКПП
- Реле периодического действия омывателя / стеклоочистителя
- Реле топливного насоса, реле свечей накаливания
- Реле насоса омывателя заднего стекла
- Реле муфты компрессора кондиционера
- Реле модуля предупреждения о повреждении лампы
- Реле модуля предупреждения о повреждении лампы
- Реле фар света
- Реле фар дальнего света
- Реле передних противотуманных фар
- Реле модуля управления наружным зеркалом заднего вида со складывающимися зеркалами
- Реле модуля управления наружным зеркалом заднего вида со складывающимися зеркалами
- Реле выключателя блокировки стартера/реле лампы заднего хода, с AT / 4-скоростями
- Реле такси сигнализации
- Реле таксометра
- Реле двусторонней радиосвязи такси
Плата реле блока электроники в моторном отсеке
Плата реле блока электроники моторного отсека в автомобиле Ауди А4 Б5 расположена в специальном монтажном блоке.
- Реле системы кислородного датчика (2,6 ABC), реле нагревателя охлаждающей жидкости двигателя I
- Реле нагревателя охлаждающей жидкости двигателя II
- Реле системы впрыска дизельного топлива
- Пустое гнездо
- Пустое гнездо
- Система впрыска
- Нагревательный элемент I охлаждающей жидкости двигателя
- Нагревательный элемент II охлаждающей жидкости двигателя
- Система свечей накаливания
Дополнительная плата реле
- Реле задних противотуманных фар
- Реле таймера вентилятора охлаждающей жидкости двигателя (max скорость)
- Реле таймера вентилятора охлаждающей жидкости двигателя (min скорость)
- Реле цепи электрического стеклоподъемника
16 Реле регулировки сидений
18 Предохранитель насоса антиблокировочной системы
19 Предохранитель электродвигателя вентилятора охлаждающей жидкости
21 Реле переключения вентилятора охлаждающей жидкости двигателя
22 Реле электрических задних стеклоподъемников
23 Реле электрических передних стеклоподъемников
24 Реле центрального замка
Audi A4 Lucky › Бортжурнал › Таблица предохранителей Ауди А4 (B5)
Подключенные потребители Амперы 1 Обогреваемые сопла для омывания стекол 5 2 Указатели поворотов 5 3 Фонарь для освещения ящика для перчаток, освещение приборной доски, система очистки фар 5 4 Фонарь для освещения номерного знака 5 5 Контрольные лампочки в комбинированном приборе (приборная панель, лампы для чтения), подогрев сидений, дисплей АКПП, переключатель зеркал, указатель наружной температуры, навигационная система 5 6 Центральный замок 5 7 Система антиблокировки (ABS) 15 или 10 8 Телефон 5 9 Обогрев зеркал и дверных замков 10 10 Авто-корректор фар 5 11 Система регулировки скорости GRA (темпостат)/ круиз-контроль (АКПП) 5 12 Диагностика подачи электропитания 10 13 Фонари стоп-сигнала 10 14 Фонари для освещения салона, лампы для чтения, противоугонная система, подсветка пассажирского зеркала в козырьке 10 15 Комбинированный прибор, блоки управления (приборная панель), кондиционер, навигация 10 16 Блок управления ABS 5 17 Обогрев цилиндров замков двери 10 18 Фара дальнего света справа 10 19 Фара дальнего света слева 10 20 Фара ближнего света справа, электро-корректор угла наклона фары справа 10 21 Фара ближнего света слева, электро-корректор угла наклона фары слева 10 22 Задний габарит справа 5 23 Задний габарит слева 5 24 Система омывания/очищения стекол (стеклоочиститель, насос) 25 25 Нагнетатель воздуха (ветнилятор отопителя), климатическая установка 30 26 Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха 30 27 Задний стеклоочиститель 15 28 Топливный насос 15 29 Управление двигателем (зажиганием/впрыском) 20 30 Сдвижной люк 20 31 Фонари заднего хода, круизконтроль АКПП, блоки управления (диагностический разъем) 15 32 Управление двигателем (зажиганием/впрыском) 15/20 33 Прикуриватель 15 34 Управление двигателем (зажиганием/впрыском) 15 35 Розетка (гнездо) для подключения прицепа 30 36 Противотуманные фары, задние противотуманные фонари 15 37 Радио, телефон 20 38 Фонарь для освещения багажника. Центральное запорное устройство 15 39 Система аварийной сигнализации 15 40 Звуковой сигнал 25 41 Гидравлический модуль ABS (ESP) 25 42 Вспомогательный воздушный вентилятор 30 43 S-контакт (центральный замок, радио, навигационная система) 5 44 Обогреваемые сиденья 30
На 8-местной дополнительной опоре В дополнительном гнезде Подключенные потребители Амперы 18 Гидравлический насос ABS 50 19 Электрический вентилятор радиатора 40 21 Катушка реле вентилятора радиатора 5 22 Стеклоподъемник сзади с электроприводом 30* 23 Стеклоподъемник впереди с электроприводом 30* 24 Центральный замок и сигнальная противоугонная система 15*
Расположение основного блока предохранителей
Он находится в салоне автомобиля с левой стороны сбоку панели. Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).
Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

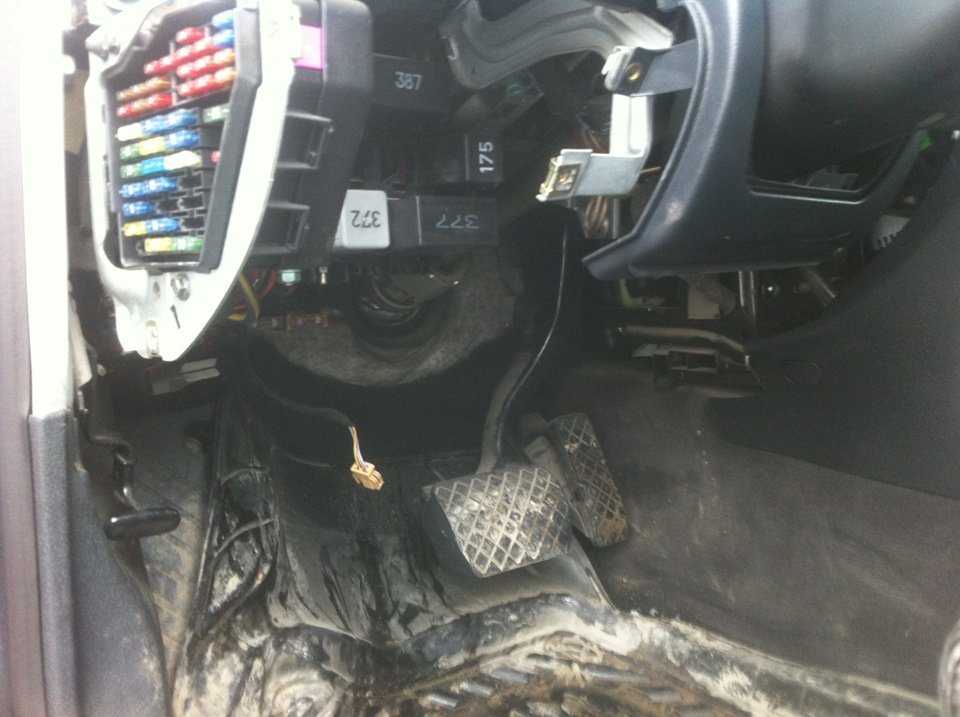

фото блока с предохранителями и блоком реле
Таблица с описанием предохранителей
| Назначение предохранителей Ауди а4 | |
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD – чейнджер |
| 11 | 5А Круиз-контроль |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП , кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя audi a4 |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Освещение багажника, центральный замок |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) |
| 42 | 40А Вспомогательный воздушный вентилятор |
| 43 | 5А S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30А Подогрев сидений |
Схема дополнительного блока с реле и предохранителями
На 8-местной дополнительной опоре
| 18 | Гидравлический насос ABS | 50 А |
| 19 | Электрический вентилятор радиатора | 40 А |
| 21 | Катушка реле вентилятора радиатора | 5 А |
| 22 | Стеклоподъемник сзади с электроприводом | 30 А |
| 23 | Стеклоподъемник впереди с электроприводом | 30 А |
| 24 | Центральный замок и сигнальная противоугонная система | 15 А |
