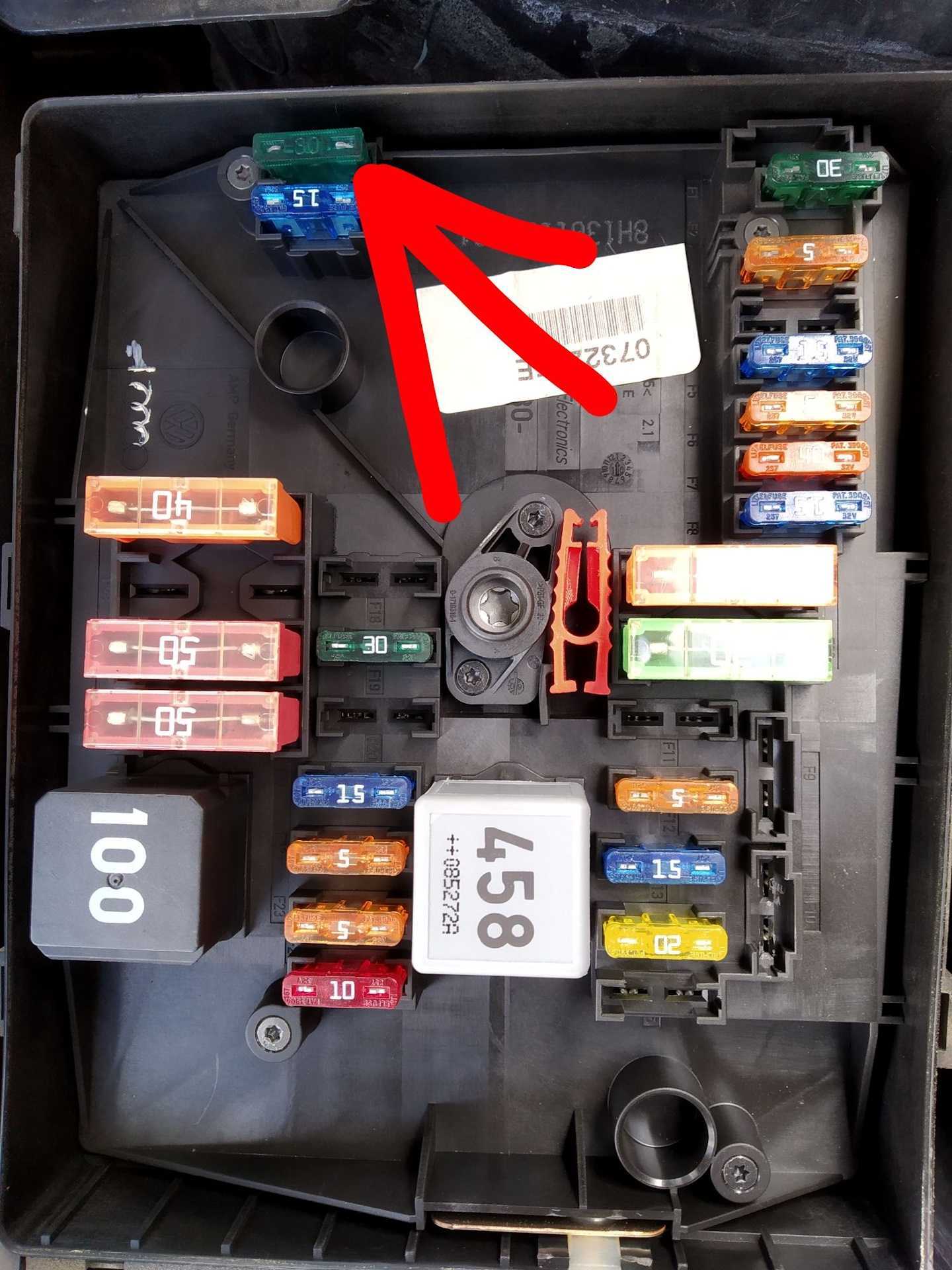

Монтажные блоки под капотом
Основные области предохранителей в моторном отсеке устанавливаются рядом с аккумуляторной батареей. В зависимости от года выпуска, комплектации и сборки, модуль представлен в двух видах.
Вариант 1
| № | Расшифровка |
| 1 | Реле ЭСУД |
| 2 | Выключатель системы подачи впускного воздуха. |
| 3 | Управление бортовой сетью. |
| 4 | Силовая часть блока АБС. |
| 5 | Электроника коробки передач. |
| 6 | Активация приборки. |
| 7 | Релейный выключатель цепи питания. |
| 8 | Силовая магистраль акустической системы. |
| 9 | Модуль телефона. |
| 10 | Датчики ЭБУ. |
| 11 | Дополнительная система отопления. |
| 12 | Напряжение на CAN-шине, шлюз. |
| 13 | ЭБУ – силовая магистраль. |
| 14 | ЭСУД и управление катушками зажигания. |
| 15 | Контроль лямбда-зонда 1 и 2. |
| 16 | АБС и блок правой фары. |
| 17 | Клаксон. |
| 18 | Динамики акустической системы. |
| 19 | Дворники и насос омывателя лобового стекла. |
| 20 | Электронасос системы охлаждения двигателя. |
| 21 | Электромуфта привода нагнетателя, контроль лямбда зонда. |
| 22 | Концевой переключатель педали сцепления. |
| 23 | Блок ЭСУД, регулятор давления в топливной системе. |
| 24 | Клапан ЕГР. |
| 25 | Датчики АБС. |
| 26 | Левый блок фары. |
| 27 | Предохранитель системы накаливания. |
| 28 | Катушки зажигания. |
| 29 | Привод регулировки положения водительского кресла. |
| 30 | Система автоматического пуска двигателя или разгрузка контакта Х замка зажигания. |
Также здесь присутствуют высоконагруженные предохранители.
| № | Описание |
| 1 | Генераторная установка. |
| 2 | Блок управления ЭУР. |
| 3 | Головной вентилятор охлаждения двигателя. |
| 4 | Релейный выключатель малой мощности нагрева или узлы дополнительного оборудования. |
| 5/6 | Салонный блок предохранителей. |
| 7 | Фишка подключения прицепа и управление дополнительным оборудованием. |
Вариант 2
Второй вид исполнения подразумевает другое расположение предохранителей.
| № | Предназначение |
| R1 | Реле основных цепей зажигания. |
| R2 | Силовые цепи стартера. |
| R3 | Модуль топливного насоса на моторах 1,4 и 1,6 литра. |
| R4 | Вспомогательное реле системы зажигания. |
| 1-2 | Контроль АБС. |
| 3-4 | Блок управления бортовым оборудованием 1-2. |
| 5 | Питание звукового сигнала. |
| 6 | Модуль ЭБУ. |
| 7 | Выключатели стопов, датчик положения педали сцепления только для МКПП. |
| 8 | Электропривод вентилятора радиатора. |
| 9-12 | ЭБУ, основные нагруженные цепи. |
| 13 | Система контроля АКПП. |
| 14 | Резерв |
| 15 | Основная цепь стартера. |
| 16 | Электропривод помощника рулевого управления. |
| 17 | Активация приборки. |
| 18 | Резерв. |
| 19 | Система навигации и акустическая установка. |
| 20 | Штатный телефон. |
| 21/22 | Резерв. |
| 23 | Круизконтроль. При наличии, если опции нет – резерв. |
| 24 | CAN-шина. |
| 25 | Резерв |
| 26 | Управление двигателем только для дизелей. |
| 27 | Вентиляция картера. |
| 28 | Управление АКПП. |
| 29 | ЭБУ. |
| 30 | Кондиционирование воздуха. |
| 31 | Передние дворники. |
| 32 | Управления силовой установкой. |
| 33 | Насос подкачки топлива. |
| 34-37 | Резерв |
| 38 | Коррекция фар. |
| 39 | Температура смазки в картере двигателя, соответствующая лампочка на приборке. |
| 40 | Питание реле приборной панели. |
| 41 | Резерв |
| 42 | Система управления двигателем – только для бензина. |
| 43-46 | Резерв |
| 47-49,52 | Многофункциональный модуль |
| 50 | Силовая часть штатной магнитолы. |
| 51 | Предохранители свечей накаливания. |
| 53 | Монтажный блок на приборке. |
| 54 | Резерв. |
Во втором варианте предохранителей также имеются отличия.Здесь расположение элементов выглядит так.
| № | Обозначение |
| 1 | Генераторная установка. |
| 2 | Электроусилитель рулевой колонки. |
| 3 | Головной вентилятор радиатора. |
| 4 | Питание монтажного блока в салоне автомобиля. |
| 5-6 | Монтажный блок реле в салоне. |
| 7 | Резервная вставка. |
Предохранители и реле в салоне Фольксваген Гольф 5
Монтажный блок предохранителей в салоне расположен с торца панели управления со стороны водителя. Для доступа необходимо открыть водительскую дверь и снять защитную крышку, на обратной стороне которой есть схема и обозначение предохранителей.
Схема блока предохранителей в салоне Гольф 5
Описание
| F1 | (10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя |
| F2 | (5А) АВS, ESP |
| F3 | (10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности |
| F4 | (5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода |
| F5 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре |
| F6 | (5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре |
| F7 | (5А) Блок управления корректором фар, внутренне зеркало |
| F8 | (5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа |
| F9 | (5А) Электронный блок управления 4WD, навигационная система |
| F10 | (5А) Телефон, блок определения занятости сидения |
| F11 | (5А) Блок управления электрооборудованием прицепа |
| F12 | (10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок |
| F13 | (10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности |
| F14 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС |
| F15 | (7,5А) Многофункциональный блок управления (освещение салона) |
| F16 | (10А) Отопитель /кондиционер, блок управления выбора антенны |
| F17 | (5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации |
| F18 | (5А) Блок управления системой парковки, датчик положения ручки селектора |
| F19 | (5А) Аварийный регистратор данных |
| F20 | (5А) Антиблокировочная система тормозов |
| F21 | (5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили) |
| F22 | (40А) Приточный вентилятор |
| F23 | (30А) Электропривод стеклоподъемников, блок управления двери |
| F24 | (25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта |
| F25 | (25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы) |
| F26 | (20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми |
| F27 | (15А) Управление двигателем (топливный насос) |
| F28 | (25А) Инвертор с розеткой для спец автомобилей |
| F29 | (10А) Управление двигателем |
| F30 | (5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП |
| F31 | (5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы |
| F32 | (15А) Электропривод стеклоподъемников |
| F33 | (25А) Люк |
| F34 | (15А) Электропривод сидений |
| F35 | (5А) Противоугонная система |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогреватель сидений |
| F38 | (20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта |
| F39 | — |
| F40 | (40А) Отопитель/кондиционер |
| F41 | (15/20А) Очиститель/ омыватель заднего стекла |
| F42 | (15/20А) Омыватель лобового стекла, Прикуриватель |
| F43 | (15А) Блок управления электрооборудованием прицепа |
| F44 | (20А) Блок управления электрооборудованием прицепа |
| F45 | (15А) Блок управления электрооборудованием прицепа |
| F46 | (5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла |
| F47 | (5А) Отопитель/ кондиционер |
| F48 | (7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации |
| F49 | (7,5) Выключатель освещения |
Блок разделен на 2 части: основной и дополнительный.
Схема основного блока
Описание
| 1 | — |
| 2 | Реле обогревателя зеркал заднего вида |
| 3 | — |
| 4 | Реле многофункционального блока управления |
| 5 | Реле обогревателя заднего стекла |
| 6 | Реле звукового сигнал |
| 7 | Реле 1 насоса омывателя лобового стекла |
| 8 | Реле 2 насоса омывателя лобового стекла |
| 9 | Реле вспомогательных цепей зажигания |
Схема дополнительного блока реле
Описание
| 1 | Реле насоса омывателя фар |
| 2 | Реле подкачивающего топливного насоса — Дизель |
| 3 | Реле стартера |
| 4 | Реле насоса омывателя фар |
| 5а | Пусковое реле (топливная система) |
| 5b | Реле дополнительного отопителя |
| А | 30А Термо предохранитель 1 регулировки положения сиденья водителя |
| В | 30А Термо предохранитель 2 регулировки положения сиденья водителя |
Где находится предохранитель головного устройства на Фольксваген Гольф 7?
Мы будем сейчас поиск предохранителя в головном устройстве вашего Фольксваген Гольф 7 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа вашего автомобильного радио, оно может быть в двух разных местах. Он довольно часто связан с 12-вольтовыми розетками на центральной консоли. Мы увидим два места где предохранитель автомагнитолы вашего фольксваген гольф 7 можно определить.
Установка предохранителя оригинальной автомагнитолы на Фольксваген Гольф 7
.Если у вас все еще есть оригинальное головное устройство на вашем Volkswagen Golf 7, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которых следует придерживаться до конца процедуры:
Прочтите инструкцию на крышке блока предохранителей
найти предохранитель автомагнитолы вашего Volkswagen Golf 7 , следует отметить как «Радио» или «звуковая система»
Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.
Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите свой автомобиль к автомеханику, чтобы он мог поближе изучить причину возникновения вашей проблемы.
После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.
Замена предохранителя на головном устройстве другого производителя на Фольксваген Гольф 7
Наконец, мы рассмотрим случай с автомобильным радиоприемником, купленным в магазинах, и как обнаружить предохранитель автомагнитолы на фольксваген гольф 7 в данной ситуации . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:
- Выньте автомагнитолу из вашего Volkswagen Golf 7. , в большинстве случаев вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
- В задней части автомагнитолы вашего Фольксваген Гольф 7 вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы обнаружите предохранитель автомагнитолы вашего Фольксваген Гольф 7
- Это предохранитель из прозрачного стекла, так что теперь вы сможете поменять предохранитель на Фольксваген Гольф 7
Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители типа предохранителя стартера на Фольксваген Гольф 7, или предохранитель клаксона, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.
Если вы хотите больше руководств по Volkswagen Golf 7, перейдите на наш Фольксваген Гольф 7 категория.
Описание блока предохранителей Фольксваген Джетта 6
Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.
В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.
Расположение и схема (для поколения 2012 и 2013 года)
Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.
Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.
Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.
Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.
Расположение и схема
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Снятие и замена защищающих запчастей
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Снятие и замена компонентов защиты
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
Предохранитель омывателя оптики
avtozam.com
Точки подключения автосигнализации на Volkswagen Golf 2001, без электростеклоподъемников
Автор alex_fisherman
Замок зажигания:+12 – красныйзажигание 1 – черныйзажигание 2 – черный/красныйстартер – красный/черный
Приборная панель:генератор (+) – синий, синий разъёмручник (-) – коричневый/желтый, через диод, серый разъём
Серый разъём блока сигнализации слева от рулевой колонки:закрыть центральный замок (-) – желтый/синийоткрыть центральный замок (-) – желтый /зелёныйдверь водителя (-) – коричневый/желтый, через диодостальные двери (-) – коричневый/белый, через 2 диодазажигание (+) – фиолетовый/черный
Концевики дверей находятся в замках. Провода от них в черных разъёмах дверей и кик-панелях: коричневый/желтый в водительской двери и коричневые/белый в остальных дверях. Замыкаются на массу.

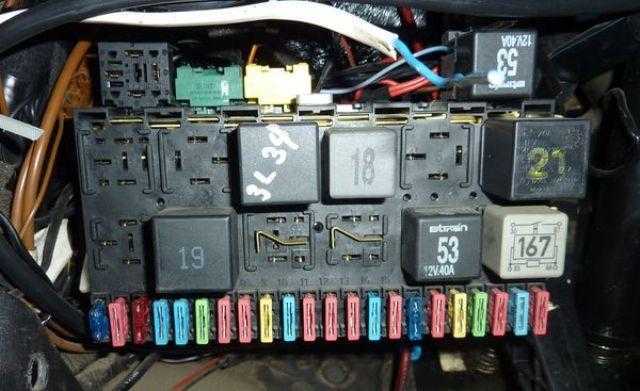

Замена предохранителей Volkswagen Golf III / Vento с 1991 года
Некоторые электрические цепи не имеют в своем составе предохранителей. Их функцию выполняют тепловые реле, способные автоматически включиться после устранения перегрузки. Точную схему и распиновку предохранителей в Гольф 2 можно посмотреть ниже.
Легче всего определить местоположение предохранителей в Гольф 2 с помощью инструкции на русском языке. В соответствующем мануале имеется вся необходимая информация об этих блок предохранителей гольф 3 с указанием точного назначения.
В том случае, если новый предохранитель снова быстро перегорел, необходимо тщательно проверить соответствующую электрическую цепь на предмет перегрузок. Заменять поврежденный элемент проволокой или другими подручными материалами.
Блок предохранителей Фольксваген Джетта: схема
Неисправный прибор сразу бросится в глаза по оплавленной части и черному налету. Расположение и расположение Процесс снятия и замены Как найти перегоревший предохранитель и заменить его При выборе устройства защиты учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока системы.
Установленные в цепях двигателя защитные устройства управляются пусковым током двигателя. Проверку защитных элементов проводят тестером, когда нет необходимости вынимать элемент из розетки.
Если вы обнаружите перегоревший компонент, то его следует заменить на такой, который будет соответствовать характеристикам силы тока. У каждого водителя должен быть в наличии комплект защитных запчастей.
Снятие и замена защитных деталей Перед заменой защитного элемента выключите зажигание, чтобы его держатель не вышел из строя. Найти сгоревшее устройство, предохраняющее от опасного действия, непросто.
Блок по капотом
Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов – предохранителей и плавких вставки высокой мощности.
Схема отдела предохранителей и реле
Назначение
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Схема плавких вставок
- 150/200А – Генератор
- 80А – Усилитель рулевого управления
- 50А – Вентилятора радиатора
- 80А – Реле большой мощности нагрева
- 80А – Разъём клеммы 30, блок предохранителей
- 40А – Реле малой мощности нагрева
- 50А – Разъём клеммы 30, блок предохранителей
Расположение и схема
Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.
Фольксваген Гольф 2
Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.
Блок предохранителей ФВ Гольф второго поколения
| Номер | Назначение |
| 1, 2 | Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света. |
| 3 | Этот предохранитель обеспечивает функционирование и ламп, освещающих номерной знак авто. |
| 4 | Этот компонент обеспечивает функционирование лампочек освещения бардачка. |
| 5 | Ответственный за функционирование и омывателя ветрового стекла. |
| 6 | Гарантирует работу вентилятора печки салона. |
| 7 | Ответственный за работоспособность правой и стоповых огней. |
| 8 | Обеспечивает обогрев заднего стекла. |
| 9 | Противотуманные огни. |
| 10,11 | Ответственный за работоспособность фонарей дальнего света. |
| 12 | Рулевой гудок. |
| 13 | Обеспечивает функциональность задних габаритных огней. |
| 14 | Определяет работоспособность клапана отсечки топлива. |
| 15 | При выходе из строя этого элемента может быть нарушена работа панели приборов. |
| 16 | Гарантирует функциональность аварийной сигнализации. |
| 18 | При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера. |
| 19 | Ответственный за лампы стоп-сигнала. |
| 20 | Освещение салона автомобиля. |
| 21 | Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя. |
Предохранители под номерами 17 и 22 являются запасными.
Фольксваген Гольф 3
Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.
Схема БП, установленного в Фольксваген третьей версии
| Номер | Предназначение |
| 1, 2 | Лампы ближнего света, левая и правая. |
| 3 | авто. |
| 4,5 | Ответственный за функционирование моторов и стеклоочистителя. |
| 6 | Гарантирует работоспособность нагревательного элемента отопительной системы. |
| 7,8 | При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней. |
| 9 | Устройство подогрева заднего стекла. |
| 10 | Гарантирует функциональность противотуманных огней. |
| 11,12 | Отвечает за работоспособность левой и правой ламп света дальнего. |
| 13 | Рулевой гудок. |
| 14 | При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева . |
| 15 | Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра. |
| 16 | При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов. |
| 17 | Функционирование ламп поворотов и световой аварийной сигнализации. |
| 18 | Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса. |
| 19 | Кондиционер и вентилятор охлаждения радиатора. |
| 20 | Огни фонарей, включающихся при нажатии на педаль тормоза. |
| 21 | Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека. |
| 22 | Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя. |
Предохранители и реле под капотом Фольксваген Гольф 5
Монтажный блок расположен со стороны водителя, возле АКБ.
В зависимости от комплектации автомобиля монтажный блок под капотом может быть исполнен в 2-х вариантах.
Схема блока предохранителей и реле
Описание
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха навыпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Схема блока предохранителей и реле
Описание
| 1 | Реле 2 основных цепей зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса — 1,4 (ВСА) / 1,6 (BGU) |
| 4 | Реле 1 основных цепей зажигания |
| F1 | (30А) ABS |
| F2 | (30А) ABS |
| F3 | (20А) Многофункциональный блок управления 2 |
| F4 | (5А) Многофункциональный блок управления 1 |
| F5 | (20А) Звуковой сигнал |
| F6 | (5А/20А) Управление двигателем |
| F7 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F8 | (10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем |
| F9 | (10А) Управление двигателем |
| F10 | (10А) Управление двигателем |
| F11 | (25А) Управление двигателем — бензин |
| F12 | (15А) Управление двигателем |
| F13 | (20А) Автоматическая коробка передач |
| F14 | — |
| F15 | (40А) Стартер |
| F16 | (15А) Блок управления электро оборудованием рулевой колонки |
| F17 | (10А) Комбинация приборов |
| F18 | — |
| F19 | (15А) Аудиосистема, навигационная система |
| F20 | (10А) Телефон |
| F21 | — |
| F22 | — |
| F23 | (10А) Система поддержания скорости |
| F24 | (10А) Разъем шины данных |
| F25 | — |
| F26 | (5А) Управление двигателем — Дизель |
| F27 | (10А) Обогреватель системы вентиляции картера |
| F28 | (20А) Автоматическая коробка передач |
| F29 | (20А) Управление двигателем |
| F30 | (20А) Отопитель/ кондиционер |
| F31 | (25А) Очиститель лобового стекла |
| F32 | (10А) Управление двигателем |
| F33 | (15А) Подкачивающий топливный насос |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10А) Корректор фар |
| F39 | (5А) Датчик температуры моторного масла, комбинация приборов |
| F40 | (20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31) |
| F41 | — |
| F42 | (5А) Управление двигателем — Бензин |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (40А) Многофункциональный блок управления 1 |
| F48 | (40А) Многофункциональный блок управления 1 |
| F49 | (50А) Многофункциональный блок управления 1 |
| F50 | (40А) Аудиосистема |
| F51 | (50А) Блок управления свечами накаливания |
| F52 | (50А) Многофункциональный блок управления 1 |
| F53 | (50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4) |
| F54 | — |
