Распространенные проблемы и неисправности

Как уже говорилось выше, проблем с автомобилем хватает. Модель, как-никак, переходная, и все это издержки прогресса. Так что, для тех, кто не намерен мириться с частыми неисправностями, стоит подумать о B6. Там работа над ошибками была проведена основательно, а касательно 5-го поколения ситуация следующая.

Passat B5

Passat B5

По кузову

Оцинкованный кузов — это хорошо. Многие при покупке оценивают только состояние порогов и колесных арок, но забывают о коррозии швов, от которой в российских реалиях никуда не деться

В первую очередь страдают крепления балки и подрамника, где также стоит обратить внимание на целостность геометрии

Дополнительно нужно заглядывать в дренаж, который из-за 11-сантиметрового клиренса постоянно засоряется и там часто можно обнаружить целый огород в паре с коррозией. Также проблемы наблюдаются с фарами и дверными уплотнителями.

Стекло первых с годами мутнеет (касается ксеноновой оптики) и полировка почти не дает эффекта. Вторые, в силу возраста авто, зачастую, изношены, а это означает гарантированные протечки в салоне.

Под капотом

Много проблем доставляет «гольфовский» 1.6-литровый «атмосферник».

Сама механика первые 300 тыс. пробега проблем практически не знает (при своевременном ТО), а вот в системе впуска часто происходит разгерметизация и потеря контакта с датчиками, а из-за нее происходит износ поршней и деформация масляного картера.

ДВС 1.6

ДВС 1.6

У 1.8-литровых атмосферников довольно замысловатая конструкция механизма ГРМ, который еще сложнее у версии с турбиной.

Из-за чего клапан PCV в системе вентиляции картера часто выходит из строя, хотя сам мотор тяговый.

Проблемы с ВКГ Ауди А6, Пассат Б5

ДВС 1.8

ДВС 1.8

Все турбоверсии любого литража страдают закоксовкой трубки, подающей масло. Приходится постоянно ее прочищать. У V6, кстати, такая же проблема.

У 1.9-литрового дизеля начинаются проблемы с отметки в 150 тысяч

Важно не забывать чистить геометрию турбины

Дальше, с шагом в 50 тысяч, приходится полностью менять распредвал, гидрокомпенсаторы и уплотнители.

ДВС 1.9

ДВС 1.9

Вообще дизелю в российских реалиях приходится не сладко. Двигатель не заточен под отечественное качество топлива, где высокая концентрация серы и парафина, от чего приходится сталкиваться с заменой насоса-форсунки.

Коробки

КПП у B5 априори считаются надежными. Но любят масло, которое через 10 лет начинает бесследно исчезать, при этом умудряется не оставлять после себя лужу, хоть как-то сигнализируя о проблеме. От чего поломки с каждым годом растут в геометрической прогрессии.

5-ступенчатая механика и ее 6-ступенчатый аналог (появился после рестайлинга) без нареканий проходят рубеж в 200 тысяч. Потом появляется люфт между валом и ШРУСом при переключении передач, часто «съедается» диск сцепления и требует замены выжимной подшипник.

КПП

КПП

Еще через 100 тысяч умирает игольчатый подшипник на первичном валу. Двухмассовый маховик в бензиновых комплектациях проблем не знает, а вот в высокооборотистом дизеле на 200 тысячах идет под замену.

4-вариативный автомат от компании ZF такой живучестью, как механика, похвастаться не может, из-за чего в следующем рестайлинге из трансмиссионной гаммы попросту пропал.

Еще до моральной отметки в 100 тысяч, коробка полностью забивается продуктами износа, идет под замену ГДТ, а течи появляются буквально отовсюду. В защиту стоит отметить достаточно дешевый ремонт.

Типтроник также унаследовал болячку по износу блокировки ГДТ, хотя тут она доходит до 150 тысяч. На этой же отметке требуется замена гидротрансформатора и соленоида базового давления. И, хотя встречаются экземпляры с пробегом в 500 тыс. км, средний срок жизни коробки по палате 250 тыс. км.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Расположение предохранителей в «Пассат Б5»

Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:

• панель предохранителей;
• основной релейный блок;
• дополнительная линейка реле;
• блок в подкапотном пространстве.

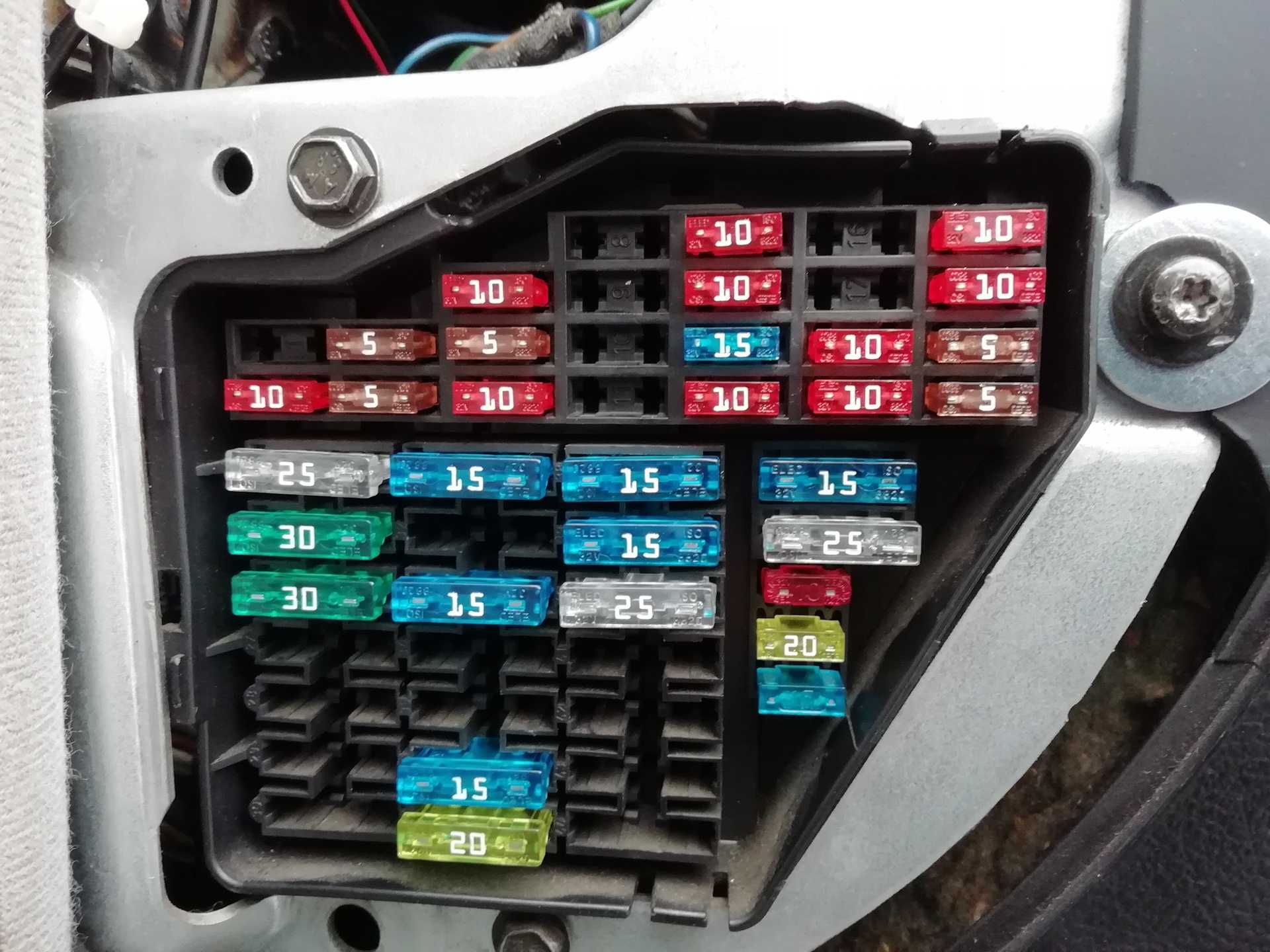

Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.

Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/

Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.

Схема предохранителей в панели

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.

Номер ячейки	Номинальная сила тока, Ампер	Для какой системы или прибора предназначен предохранитель
1	5	Система обогрева форсунок лобового стеклоомывателя
2	10	Поворотные указатели
3	5	Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе
4	5	Подсветка заднего номера
5	10	Приборная панель, подсветка обозначений на АКПП, система навигации
6	5	Блокировка дверей центрального замка, плафон подсветки
7	10	Антиблокировочная система (ABS), скоростной датчик, спидометр
8	5	Система телефонии
9	10	Система обогрева дверных замков и зеркал
10	5	Модуль корректировки фар, магнитола CD
11	5	Система круиз-контроля
12	10	Автодиагностика
13	10	Срабатывание стоп-сигналов
14	10	Плафон для салонного освещения, система охраны автомобиля
15	10	Приборная панель, навигационная система, АКПП
16	5	ABS
17	10	Обогревание замков в дверях
18, 19	10	Правая и левая лампы в фарах дальнего света
20, 21	15	Правая и левая лампы в фарах ближнего света, корректор переключения
22	5	Фонари габаритные справа
23	5	Фонари габаритные слева
24	25	Реле прерывателя стеклоочистителя, насос омывателя
25	30	Вентилятор печки отопительной системы
26	30	Обогреватель заднего стекла
27	15	Задний стеклоомыватель, дворник
28	15	Управление бензонасосом
29	15	Контроль за работой силового агрегата
30	20	Управление люком
31	20	Лампы фонарей заднего хода, разъем для диагностики
32	20	Система функционирования двигателя
33	15	Прикуриватель
34	15	Управление впрыском топлива, регулировка зажигания
35	30	Электроразъем для прицепа
36	15	Противотуманные фонари
37	15	Разъем для телефона
38	15	Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака
39	15	Фонари аварийные
40	25	Звуковой сигнал
41	25	Дополнительный разъем прикуривателя, ABS-система
42	40	Вентилятор вспомогательный
43	5	Дополнительное управление силовым агрегатом
44	30	Модуль подогрева в сидениях

Некоторые предохранители дублируют функции других плавких вставок.

Основной релейный блок

Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:

• управление вентилятором радиатора;
• регулировка сцепления;
• переключение режимов кондиционера;
• контроль режима работы свечами накаливания;
• включение ближнего и дальнего света;
• блокировка стартера.

Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.

https://youtube.com/watch?v=k7_Rk3ZBXuw%3F

Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:

• антиблокировка колес при торможении;
• блокировка дифференциала;
• жесткость подвески;
• система вентиляции;
• гидравлический насос.

Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.

Подкапотный блок

Под капотом находится линейка реле, контролирующая работу:

• электропитания системы впрыска Motronic;
• двух насосов – вторичного воздуха и охлаждающей жидкости.

В этом блоке установлены предохранители:

Номер ячейки	Ампер	Предназначение
1	10	Форсунки
2-3	2 ячейка – 5	Два насоса – охлаждающей жидкости и вторичного воздуха
	3 ячейка – 50
4	40	Катушки зажигания
5	5	Система впрыска Motronic
6	10	Электроника силового агрегата

Схемы и места для установок блоков предохранителей и реле

Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.

В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.

Как установлены реле и предохранители на Passat B3 и B4:

Реле и предохранители на Passat B3 и B4. Источник фото: https://nissan-modus.ru/prochee/predohraniteli-folksvagen-passat-b3-gde-nahodyatsya-zamena.html

В поколении B5 блок расположен слева на центральной панели.

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:

Схема расположения реле. Источник фото: https://nissan-modus.ru/starter/datchik-temperatury-folksvagen-passat-v5-gde-nahoditsya-i-kak-zamenit.html

В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.

Схема Z8. Источник фото: https://passatworld.ru/showthread.php/161896-Nomera-rele

Схема предохранителей блока А на Фольксваген Пассат B6:

Схема предохранителей блока А. Источник фото: https://nissan-modus.ru/diski/predohraniteli-folksvagen-golf-2-gde-nahodyatsya.html

Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.

Схема блока B. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html

Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).

Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:

Блок D устанавливается в салоне авто

• Реле в той же версии устанавливаются и в салоне.
• Основной блок на Passat B7 устанавливается под капотом.
• Второй блок, также установлен под капотом.
• Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
• С пассажирской стороны устанавливается второй блок.
• Все последующие блоки устанавливаются с водительской стороны.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Как заменить предохранитель

Замена предохранителя, находящегося на центральной панели автомобиля:

1. Подденьте крышку блока плоским жалом отвертки. Делайте это аккуратно, чтобы не поцарапать пластик.
2. Достаньте пластиковые щипцы. Если их нет рядом с элементами цепи, то поищите их в блоке, расположенном в моторном отсеке.
3. Выньте предохранитель из блока.
4. Осмотрите металлическую перемычку по инструкции, которая была представлена ранее.
5. Установите новый элемент цепи с тем же показателем тока и того же размера в освободившийся разъем в блоке.
6. Зафиксируйте щипцы в том же месте, откуда достали их.
7. Захлопните крышку блока, проверьте надежность ее фиксации.

Замена элемента цепи в блоке, установленном под капотом, проходит по той же инструкции.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Проверка предохранителей

Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.

Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.

Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.

Предохранители в Пассате. Источник фото: https://myauto.jofo.me/576503.html?fclk=7

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Территория парка

Кисловодский курортный парк изобилует интересными рукотворными и природными творениями: памятниками архитектуры, музеями, гротами и скалами, водными объектами, смотровыми площадками и элементами ландшафтного дизайна. Ниже описаны самые интересные и популярные парковые достопримечательности.

Нижний парк

Напротив главного входа в парк посетителей встречает каменное сооружение с лестницей — «Лермонтовская площадка». Скульптурная композиция также включает стелу, изваяние печального демона, табличку с бюстом и одним из стихотворений поэта.

Одно из самых знаменитых мест в парке — «Стеклянная струя». Построенная 1839 году конструкция представляет собой павильон, в который по специальному ровному желобу падает широкая струя воды. Рядом с павильоном есть водоем с кристально чистыми водами — «Зеркальный пруд».

Нарзанная галерея — объект культурного наследия федерального значения, внутри располагается каптаж и бюветы с минеральной водой. В правом крыле галереи можно записаться на экскурсии по парку и приобрести сувениры. Также в галерее представлены: выставка камней и минералов, выставки живописи.

Павильон «Стеклянная струя» и Зеркальный пруд, Анна Кудрявцева

В нижней части Кисловодского парка есть еще множество интересных объектов, которые определенно стоит увидеть. Например:

• фонтаны на партерной клумбе и царской площадке,
• цветочные часы,
• грот «Уголок поцелуев»,
• «Читальня» (1898 года постройки),
• мостик «Дамский Каприз»,
• беседка и «Хрустальный источник»,
• река Ольховка,
• музей «Подкова» (1899 года постройки),
• памятник Пушкину.

Памятник в честь 200-летия со дня рождения А. С. Пушкина. Автор — местный скульптор Ю. Ф. Смирнов., Анна Кудрявцева

Средний парк

«Красные камни» — одна из главных достопримечательностей естественного происхождения. Скалы из песчаника долгое время вымывалась водой насыщенной железом, в результате порода стала иметь красно-бурый оттенок. На вершине красных скал восседает терзающий змею орел — символ курортов Кавказских Минеральных Вод.

Долина роз — самое центральное и узнаваемое место Курортного парка Кисловодска. Помимо огромных клумб с множеством разновидностей роз, в долине есть аллея с роскошными кипарисами и смотровая площадка, откуда открывается изумительный вид на поле с розами.

Также стоит посетить:

• «400 ступеней» на горе сосновой,
• «Храм воздуха»,
• каскадную лестницу,
• группу скал «Серые камни»
• березовую аллею,
• «Первомайскую поляну»,
• смотровую площадку выше аллеи роз.

Анна Кудрявцева

Верхний парк

Поднявшись по канатной дороге на вершину горы Красное Солнышко, а это без малого 1167 метров, посетители попадают в Верхний парк. Рядом со станцией находится обзорная площадка с беседкой. Если пройти чуть дальше, появится первая достопримечательность — Памятник Лермонтову, перенесенный сюда из другой части парка в 2020 году. В хорошую погоду отсюда открывается неплохой вид на гору Эльбрус.

Рядом с памятником находится еще одно популярное место — «Синие камни». Издали можно увидеть, что они имеют синеватый оттенок, отсюда и название.

Пройдя между камнями можно выйти к тропе Косыгина. Большая часть дороги проходит мимо скал песчаника, периодически петляя и прижимаясь к ним вплотную. По пути можно заглянуть в природный грот, с наскальными изображениями. Самая живописная часть маршрута проходит через туннель, ведущий сквозь массивы известковых скал.

Из других примечательных мест в верхней части национального парка «Кисловодский» стоит о, беседку семи ветров, туевую аллею и скульптурную форму «Хозяин гор».

Елена

Канатная дорога

Канатка Кисловодского курортного парка открыта 1973 году. Нижняя станция находится у павильона «Храм воздуха», а верхняя на плато Джинальского хребта, рядом с Олимпийским комплексом. Протяженность маршрута более полутора километров (если быть точным, то 1 743 метра). Время в пути приблизительно 6–7 минут. Вагончиков всего два.

Цена поездки для взрослого составит 200 рублей, для ребенка (5–10 лет) — 120 рублей. Работает каждый день, с 10:00 до 13:00 и с 14:00 до 17:00.

Флора и фауна

В Кисловодский лечебный парк привозилось множество различных деревьев и кустарников, включая экзотические виды. На сегодняшний момент парк насчитывает почти три сотни разнообразных кустарников и деревьев. Здесь можно встретить по соседству даже те виды, которые больше нигде в мире не произрастают рядом друг с другом в естественных условиях.

В парке прекрасно себя чувствую белки, зайцы, лисы и 217 видов птиц.

Елена
