Hyundai i30 (1 поколение)

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

Пример схемы с крышки блока

Схема

Описание

HEATED MIRROR	10А Наружное зеркало с электроприводом водителя / пассажира, модуль управления кондиционером
WIPER 2	10А PCM, BCM
P/WINDOW RH	25А Реле правого стекло подъемника
P/WINDOW LH	25А Реле левого электрического стекло подъемника, модуль электрического стекло подъемника безопасности водителя
CLUSTER	10А КЛАСТЕР
DR LOCK	20А Реле блокировки / разблокировки дверей, соединительный блок заднего / заднего хода (двух оборотное реле отпирания)
MEMORY 1	10А Модуль двери водителя / пассажира, Модуль IMS водителя, Модуль управления кондиционером, Комбинация приборов, Электрохромное зеркало, BCM, Разъем канала передачи данных
S/HEATER RR	15А Модуль управления обогревателем заднего сиденья
TRUNK	10А Реле багажника
INTERIOR LAMP	10А Лампа освещения салона, левая / правая передняя лампа на умывальнике, лампа верхней консоли, ключ зажигания ILL. & Сигнальный выключатель двери, лампа багажного отделения
A/BAG IND	7,5А Комбинация приборов, блок управления кондиционером
MULTI MEDIA	15А CD-плеер, аудио, аудио / видео и навигационное устройство
MEMORY 2	7,5А Память
AMP	25А Усилитель
P/SEAT DRV	30А Переключатель ручного управления сиденья водителя, модуль IMS водителя
MDPS	7,5А Блок MDPS
MODULE 1	7,5А Блокировка ключа, внешняя ручка смарт-ключа водителя / пассажира, модуль двери водителя / пассажира
SUNROOF	20А Люк на крыше
SPARE 1	10А Резерв
S/HEATER FRT	20А Модуль управления обогревателем переднего сиденья
MODULE 7	7,5А Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка в крыше
PDM 3	7,5А Модуль управления смарт-ключом, модуль иммобилайзера
BRAKE SWITCH	7,5А Выключатель стоп-сигнала, модуль управления смарт-ключом
PDM 2	7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера
START	7,5А смарт-ключ, переключатель зажигания, переключатель диапазона коробки передач, переключатель замка зажигания
A/CON 1	7,5А Ионизатор, модуль управления кондиционером, соединительный блок E / R (реле кондиционера, реле вентилятора)
AIR BAG	15А Модуль управления SRS, датчик обнаружения пассажиров
MODULE 3	10А Выключатель стоп-сигнала, BCM, выключатель спортивного режима, модуль двери водителя / пассажира
IG1	25А Блок печатной платы (предохранитель: ABS3, ECU5, TCU2)
PDM 1	15А Модуль управления смарт-ключом
HEATED STEERING	15А Подогрев руля
MODULE 6	7,5А BCM, модуль управления смарт-ключом
MODULE 5	10А Переключатель аварийной подушки, электрохромное зеркало, индикатор рычага переключения АКПП, головное устройство A / V и навигационной системы, аудиосистема, модуль управления кондиционером, консольный переключатель, левый / правый, левая / правая фара, модуль управления обогревателем передних сидений, задний Модуль управления обогревателем сиденья, модуль IMS водителя
AEB	10А Модуль AEB
A/CON 2	10А Соединительный блок E / R (реле вентилятора), двигатель вентилятора, резистор вентилятора, модуль управления кондиционером
WIPER 1	25А Электродвигатель стеклоочистителя, блок печатной платы (реле переднего (нижнего) стеклоочистителя)
WASHER	15А Много функциональный переключатель
MODULE 4	10А Блок DBL, система предупреждения о выезде с полосы движения, зуммер системы помощи при парковке, BCM, левый / правый радар обнаружения слепых зон
SPARE 2	10А Резерв
MODULE 2	10А Соединительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, аудио, аудио / видео и головное устройство с навигацией, CD-плеер, выключатель внешнего зеркала с питанием, AMP

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

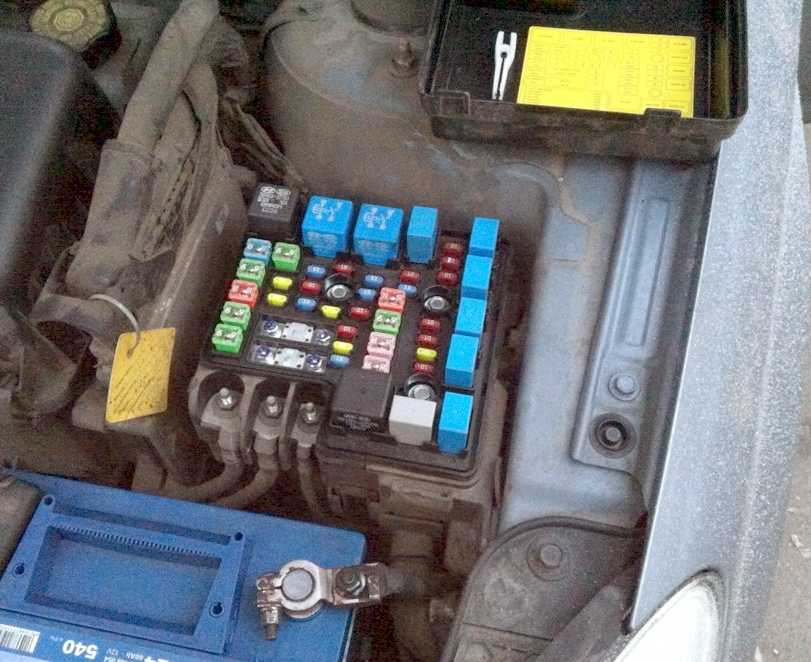

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Устройство подогрева заднего стекла

Проверка технического состояния

Внимание: Оберните тонкую фольгу вокруг концов щупов вольтметра во избежание повреждения цепи нагревательного элемента. Прижимая фольгу пальцем, перемещайте ее вдоль по цепи нагревательного элемента в поиске разрывов

1. Включите переключатель противозапотевателя заднего стекла и измерьте вольтметром напряжение на каждой цепи нагревательного элемента в центральной точке стекла. Если показания вольтметра примерно равны 6 В, состояние нагревательного элемента заднего стекла считается удовлетворительным.

2. Если в цепи нагревательного элемента есть разрыв между центральной точкой и положительной клеммой, показания вольтметра будут равны 12 В.

3. Если в цепи нагревательного элемента есть разрыв между центральной точкой и отрицательной клеммой, показания вольтметра будут равны 0 В.

4. Для поиска разрывов цепи медленно перемещайте щуп вольтметра в направлении возможного разрыва. Постарайтесь найти точку, в которой появляется или пропадает напряжение. Точка, в которой произошло изменение напряжения, является точкой разрыва цепи.

5. При помощи омметра измерьте сопротивление каждой цепи нагревательного элемента между клеммой и центральной точкой этой цепи, и между той же клеммой и центральной точкой соседней цепи. Участок с разрывом цепи будет иметь сопротивление, превышающее вдвое сопротивление других участков. На неисправном участке найдите щупом прибора точку резкого изменения сопротивления.

Ремонт разрыва цепи нагревательного элемента

Подготовьте следующие элементы:

1. Токопроводящую краску;

2. Растворитель краски;

3. Защитную ленту;

4. Средство для удаления силикона;

С помощью тонкой щетки вытрите стекло рядом с неисправной цепью нагревательного элемента, очистите его при помощи средства для удаления силикона и закрепите защитную ленту в соответствии с рисунком. Хорошо взболтайте банку с токопроводящей краской и нанесите ее кисточкой в три слоя с разрывами примерно в 15 минут. Снимите ленту и дайте краске высохнуть в течение достаточного времени перед подачей напряжения. Для повышения конечного качества работы удалите излишки краски ножом после ее полного высыхания (через 24 часа).

Выключатель антизапотевателя заднего стекла

Снятие выключателя антизапотевателя заднего стекла

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите центральную декоративную накладку (A) передней панели.

3. Выверните винты крепления и снимите ЭБУ (А) обогревателя и кондиционера.

Установка выключателя антизапотевателя заднего стекла

1. Установите контроллер обогревателя и кондиционера в обрамление центральной панели.

2. Установите центральную декоративную накладку передней панели.

3. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Источник

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Hyundai i30 (2008 – 2011) – fuse box diagram

Year of production: 2008, 2009, 2010, 2011

Driver’s side fuse panel

Description	Ampere rating	Protected component
START	10	Ignition lock switch, Antitheft alarm, Transaxle range switch
A/CON SW	10	A/C control module
HTD MIRR	10	Outside heated mirror motor
SEAT HTR	15	Seat warmer (switch, power)
A/CON	10	Blower relay, A/C control module, Sunroof control module, Rain sensor
HEAD LAMP	10	Head lamp relay
FR WIPER	25	Front wiper relay
REAR WIPER	15	Rear wiper relay
DRL	15	Daytime running lamp unit
RR FOG	10	Rear fog lamp relay
P/WDW LH	25	Front and rear power window switch(LH)
CLOCK	10	Digital clock, Audio
C/LIGHTER	15	Power outlet
DR LOCK	20	Sunroof control module, Door unlock/lock relay
DEICER	15	Front windshield deicer
STOP	15	Stop lamp switch
ROOM LP	15	Trunk room lamp, Dome lamp, Map lamp, Digital clock
AUDIO	15	Audio
T/GATE	15	Tail gate unlock relay
SAFETY P/WDW RH	25	Front and rear safety power window switch (RH)
SAFETY P/WDW LH	25	Front and rear safety power window switch (LH)
P/WDW RH	25	Front & rear power window switch(RH)
P/OUTLET	15	Power outlet
T/SIG	10	Hazard switch, Turn signal
A/BAG IND	10	Airbag indicator(instrument cluster), SBR (passenger, rear)
CLUSTER	10	Instrument cluster, EPS module, ESP switch, TPMS
A/BAG	15	SRS control module
SPARE	15	(Spare)
RR P/OUTLET	15	Head lamp relay
TAIL RH	10	Head lamp(RH), Glove box lamp, Rear combination lamp(RH), License lamp
TAIL LH	10	Head lamp(LH), Power window main switch, Rear combination lamp(LH), License lamp

Engine compartment

Description	Ampere rating	Circuit protected
FUSIBLE LINK	ALTERNETOR	125	Generator, Fusible link box(D4FB/D4EA)
MDPS	80	EPS control module
ABS.2	20	ESP control module, ABS control module, Multi purpose check connector
ABS.2	40	ESP control module, ABS control module, Multi purpose check connector
B+.1	50	Instrument panel junction box
RR HTD	40	Instrument panel junction box
BLOWER	40	Blower relay
C/FAN	40	Condenser fan #1, 2 relay
B+.2	50	Instrument panel junction box
IGN.2	40	Ignition switch, Start relay
IGN.1	30	Ignition switch
ECU	30	Main relay, Powertrain control module(G4GC)
FUSE	SPARE.1	20	(Spare)
FR FOG	15	Front fog lamp relay
A/CON	10	A/C relay
HAZARD	15	Hazard switch, Hazard relay
F/PUMP	15	Fuel pump relay
ECU.1	10	ECM(G4FC), PCM(G4FC), TCM(D4FB), Generator (D4EA)
ECU.3	10	ECM(D4FB/D4EA)
ECU.4	20	ECM(D4FB/D4EA)
INJ	15	A/C relay, Fuel pump relay, Injector #1,2,3,4(G4FC/G4GC), PCM(G4FC/G4GC), Idle speed actuator(G4FC/G4GC), Immobilizer module(D4FB) etc.
SNSR.2	10	Pulse generator ‘A’, ‘B, ‘TCM(D4FB), Stop lamp switch(G4FC/G4GC), Vehicle speed sensor etc.
HORN	15	Horn relay
ABS	10	ESP control module, ABS control module, Multi purpose check connector
ECU.2	10	Ignition coil #1,2,3,4(G4FC), PCM(G4GC)
B/UP	10	Back up lamp switch, Transaxle range switch, Cruise control module
H/LP LO RH	10	Head lamp(RH), Head lamp leveling actuator(RH)
H/LP LO LH	10	Head lamp(LH), Head lamp leveling actuator(LH), Head lamp leveling switch
H/LP HI	20	Head lamp Hi relay
SNSR.1	10	Immobilizer module(G4FC/G4GC), Stop lamp switch(D4FB), Lambda sensor(D4FB) etc.
SPARE	10	(Spare)
SPARE	15	(Spare)
SPARE	20	(Spare)

Engine compartment (Diesel box)

Description	Ampere rating	Circuit protected
GLOW PLUG FUSIBLE LINK	80	Glow plug, Air heater
PTC HEATER #1 FUSIBLE LINK	50	PTC heater 1
PTC HEATER #2 FUSIBLE LINK	50	PTC heater 2
PTC HEATER #3 FUSIBLE LINK	50	PTC heater 3
FUEL FILTER HEATER FUSIBLE LINK	30	Fuel filter heater
GLOW PLUG RELAY	—	Glow plug relay
PTC HEATER RELAY #1	—	PTC heater relay 1
PTC HEATER RELAY #2	—	PTC heater relay 2
PTC HEATER RELAY #3	—	PTC heater relay 3
FUEL FILTER HEATER RELAY	—	Fuel filter heater relay

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Блоки в салоне

Блок предохранителей

Расположен в левом торце приборной панели за защитной крышкой.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Пример схемы с обратной стороны крышки

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 11,0,0,0,0 —>

1	10А Реле стартера — START
2	10А Блок управления кондиционером — A/CON SW
3	10А Система обогрева наружных зеркал заднего вида — HTD MIRR
4	15А Обогрев сидений — SEAT HTR
5	10А Кондиционер — A/CON
6	10А Лампы дальнего света — HEAD LAMP
7	25А Стеклоочиститель ветрового окна — FR WIPER
8	15А Стеклоочиститель двери задка — RR WIPER
9	15А Включение ближнего света фар в дневное время — DRL OFF
10	10А Задние противотуманные фонари — RR FOG
11	25А Блок управления стекло подъемниками — P/WDW LH
12	10А Часы — CLOCK
13	15А Прикуриватель — C/LIGHTER
14	20А Люк, реле блока управления зажигания — DR LOCK
15	15А Реле обогревателя ветрового стекла — DEICER
16	15А Стоп-сигналы — STOP
17	15А Освещение салона — ROOM LP
18	15А Аудиосистема, маршрутный компьютер — AUDIO
19	15А Задняя 5-ая дверь — T/LID
20	25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH
21	25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH
22	25А Электрические стеклоподъемники — P/WDW
23	15А Розетка электрического питания — P/OUTLET
24	10А Блок переключателей — T/SIG
25	10А Контрольная лампа подушки безопасности — A/BAG IND
26	10А Панель приборов — CLUSTER
27	15А Подушка безопасности — A/BAG
28	15А Блок управления дверями либо зажиганием — IGN1-A
29	15А Передняя розетка электрического питания — RR P/OUTLET
30	10А Задний правый габаритный фонарь — TAIL RH
31	10А Задний левый габаритный фонарь — TAIL RH

Блоки реле

Под панелью могут находится 2 дополнительных блока с реле.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Расположение реле в блоках

p, blockquote 15,0,0,0,0 —>

1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Блоки под капотом

Основной блок

Главный блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 16,0,0,0,0 —>

Вариант 1

p, blockquote 17,1,0,0,0 —>

Фото — схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение

p, blockquote 20,0,0,0,0 —>

1	20А АБС и ESP — ABS2
2	40А ABS и ESP
3	50А Электронный блок управления электрооборудованием салона — B+1
4	40А Обогрев зеркал заднего вида — RR HTD
5	40А Электро вентилятор — BLOWER
6	40А Электро вентилятор системы кондиционирования — C/FAN
7	20А Омыватель передних фар — H/LP WASHER
8	20А Резерв — SPARE
9	125А Генератор — ALTERNATOR
10	80А Электро усилитель рулевого управления — MDPS
11	15А Передние противотуманные фары — FR FOG
12	10А Кондиционер — A/CON
13	15А Аварийная сигнализация — HAZARD
14	10А Резерв — SPARE
15	20А Резерв — SPARE
16	15А Топливный насос — F/PUMP
17	15А Резерв — SPARE
18	10А Блок управления двигателем — ECU1
19	10А Блок управления двигателем — ECU2
20	20А Блок управления двигателем — ECU3
21	15А Топливные форсунки, система кондиционирования — INJ
22	10А Датчики — SNSR2
23	15А Звуковой сигнал — HORN
24	50А Электронный блок управления электрооборудованием салона — B+2
25	40А Стартер, выключатель (замок) зажигания — ING2
26	30А Выключатель (замок) зажигания — IGN1
27	30А Главное реле — ECU
28	10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
29	10A Система зажигания — ECU2
30	10A Выключатель лампы света заднего хода — B/UP
31	10A Ближний свет правой передней фары — H/LP LO RH
32	10A Ближний свет левой передней фары — H/LP LO LH
33	20A Дальний свет фар — H/LP HI
34	10A Датчики — SNSR1
R1	Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2
R2	Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1
R3	Реле стартера — START
R4	Реле топливного насоса — F/PUMP
R5	Реле кондиционера — A/CON
R6	Реле ближнего света фар — H/LP LO
R7	Реле звукового сигнала — HORN
R8	Реле дальнего света фар — H/LP HI
R9	Реле заднего противотуманного фонаря — FOG LP
R10	Реле стеклоочистителя — WIPER
R11	Главное реле — MAIN

Вариант 2

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,1,0 —>

1. Главное реле
2. Кондиционер
3. Топливный насос
4. Блок управления двигателем
5. ABS и ESP
6. Выключатель ламп заднего хода
7. Резерв
8. Резерв
9. Главное реле
10. Резерв
11. Датчики
12. Блок управления двигателем
13. Датчики
14. Резерв
15. Топливные форсунки,система кондиционера.
16. Кондиционер
17. Блок управления двигателем
18. Топливный насос
19. Электро вентилятор
20. Реле дальнего света
21. Звуковой сигнал
22. Высокая скорость вентилятора
23. Реле стартера
24. Задние противотуманки
25. Стекло очиститель
26. Малая скорость вентилятор
27. Ближний левый свет
28. Ближний правый свет
29. Резерв
30. Реле ближнего света
31. ABS ESP
32. ABS ESP
33. Передние противотуманные фары
34. Резерв
35. Блок электроники салон
36. Резерв
37. Звуковой сигнал и его реле
38. Электро усилитель руля
39. Стартер и замок зажигания
40. Обогрев зеркал
41. Вентилятор (кондиционера)
42. Электро вентилятор
43. Генератор
44. Замок зажигания
45. Электро блок управления салоном
46. Резерв

p, blockquote 27,0,0,0,0 —>

Дополнительный блок

p, blockquote 28,0,0,0,0 —>

Используется только в дизельных двигателях.

p, blockquote 29,0,0,0,0 —>

Схема

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Описание

p, blockquote 32,0,0,0,0 —>

• 12 — реле обогревателя топливного фильтра
• 13 — реле #3 обогревателя PTC
• 14 — реле #2 обогревателя PTC
• 15 — реле # 1 обогревателя PTC
• 16 — реле свечей накаливания

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Источник

Найдите предохранители ближнего света на моем hyundai i30

Вам доступны некоторые варианты расположения предохранителей ближнего света. Во-первых, получите руководство по эксплуатации вашего автомобиля.

Проверьте содержание, некоторые страницы точно соответствуют все предохранители твоего ХХX. Вы также можете перейти на веб-сайт производителя вашего hyundai i30, чтобы получить руководство пользователя.

Если у вас больше не будет этого знаменитого руководства, ничего страшного, в таком случае у вас должен быть панель предохранителей, который находится под приборной панелью. При этом он может быть в перчаточном ящике или где-то еще. под капотом вашего hyundai i30, в моторном отсеке.

Схема световых предохранителей на вашем Hyundai i30

В нижней части панель предохранителей, вы увидите полная схема предохранителей вашего Hyundai i30. Вы откроете для себя соответствие нужных вам фар ближнего света, которые решат вашу проблему.

Чтобы помочь вам в вашем процессе, у нас также есть разработал статью о предохранителях и их использовании, которую вы можете найти здесь:

Где находится блок предохранителей на Hyundai i30

Монтажный блок в салоне автомобиля Хёндай i30

Прямо за крышкой расположены предохранители.

Так, расположены предохранители в салоне.

Расшифровка блок предохранителей

№ п\п	Сила тока	Наименование	Цвет	Отвечает за электрическую цепь
1	(10)	START	Красный	Реле стартера, противоугонная сигнализация
2	(10)	A/CON SW	Красный	Блок управления кондиционером
3	(10)	НТО MIRR	Красный	Система обогрева наружных зеркал заднего вида
4	(15)	SEAT HTR	Синий	Обогрев сидений
5	(10)	A/CON	Красный	Кондиционер
6	(10)	HEAD LAMP	Красный	Лампы дальнего света
7	(25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8	(15)	RR WIPER	Синий	Стеклоочиститель двери задка
9	(15)	DRL OFF	Синий	Включение ближнею света фар в дневное время суток (вариантное исполнение)
10	(10)	RR FOG	Красный	Задние противотуманные фонари
11	(25)	P/WDWLH	Серый	Блок управления стеклоподъемниками
12	(10)	CLOCK	Красный	Часы
13	(15)	C/UGHTER	Синий	Предохранитель прикуриватель хендай и 30
14	(20)	DR LOCK	Желтый	Люк, (геле блока управления зажиганием
15	(15)	DEICER	Синий	Реле обогревателя ветрового стекла
16	(15)	STOP	Синий	Стоп
17	(15)	ROOM LP	Синий	Освещение салона
18	(15)	AUDIO	Синий	Аудиосистема, маршрутный компьютер
19	(15)	T/UD	Синий	Дверь задка
20	(25)	SAFETY P/WDW RH	Серый/белый	Блокировка электрических стеклоподъемников (правая сторона
21	(25)	SAFETY P/WDW LH	Серый/белый	Блокировка электрических стеклоподъемников (левая сторона
22	(25)	P/WDW	Серый/белый	Электрические стеклоподъемники
23	(15)	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
24	(10)	T/SIG	Красный	Выключатель аварийной сигнализации, указатели поворота
25	(10)	A/BAGIND	Красный	Сигнализатор отключения передней подушки безопасности
26	(10)	CLUSTER	Красный	Комбинация приборов
27	(15)	A/BAG	Синий	Модуль подушек безопасности
28	(15)	SPEARE	Синий	Резерв
29	(15)	RR Р/OUTLET	Синий	Розетка для подключения дополнительного оборудования
30	(10)	TAIL RH	Красный	Правый задний габаритный огонь
31	(10)	TAIL LH	Красный	Левый задний габаритный огонь

Так выглядит расшифровка на крышке. Не подготовленному автолюбителю мало, что будет понятно.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Элантра:

Реле ближнего света фар
Реле электродвигателя вентилятора системы охлаждения
Реле стартера
Реле топливного насоса
Реле звукового сигнала
Реле системы управления двигателем
Реле электромагнитной муфты компрессора кондиционера
Реле электродвигателя очистителя лобового стекла
Реле дальнего света фар
Реле противотуманных фар
F1	(30A)
F2	(30A)
F3	(30A) Реле электродвигателя вентилятора системы охлаждения
F4	(30A)
F5	(50A) Генератор
F6	(10A) Запасной
F7	(10A) Запасной
F8	(15A) Система управления двигателем
F9	(10A) Система управления двигателем
F10	(15A) Лампы системы освещения в дневное время
F11	(20A) Омыватели фар
F12	(15A) Противотуманные фары
F13	(10A)
F14	(15A)
F15	(15A) Реле дальнего света фар
F16	(15A) Реле ближнего света фар
F17	(100AГенератор
F18	(30A) Антиблокировочная система тормозов (ABS)
F19	(30A) Антиблокировочная система тормозов (ABS)
F20	(30A) Система рециркуляции воздуха (кондиционер /отопитель)
F21

Дополнительный блок для дизельных двигателей.

Находится с левой стороны моторного отсека. 1 — Реле свечей накаливания F1 (30A) — Подогреватель топлива F2 (30A) — Нагреватель охлаждающей жидкости F3 (80A) — Свеча накаливания F4 (60A) — Нагреватель охлаждающей жидкости

Описание и назначение предохранителей.

F1	(10A) указатели поворотов и фонари заднего хода
F2	(10A) Генератор
F3	(15A) Система SRS
F4	(10A) Аварийная сигнализация
F5	(10AКондиционер/отопитель
F6	(10A) габариты правая сторона
F7	(10A) Задние левые габариты
F8	(10A) Противоугонная система
F9	(10A) аудиосистема, электродвигатель зеркал, часы
F10	(10A) круиз контроль, датчик скорости, АКПП
F11	(10A) Антиблокировочная система тормозов (ABS)
F12	(10A) Система SRS
F13	(30A) Реле обогревателя заднего стекла
F14	(20A) Антенна с электроприводом
F15	(15A) Центральный замок, люк
F16	(15A) стоп-сигнал, электропривод стеклоподъемников
F17	(10A) обогреватель зеркал
F18	(15A) предохранитель прикуривателя хендай элантра 3, розетка для дополнительного оборудования
F19	(10A) Задние противотуманные фонари
F20	(10A) кондиционер
F21	(15A) Очиститель/омыватель заднего стекла
F22	(20A) Очистители и омыватели
F23	(20A) Подогреватель сидений
F24	(10A)
F25	(15A) освещение салона и багажного отделения
F26	(30A) Электропривод стеклоподъемников

Вывод

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Hyundai i30 1 го поколения выпускался в 2007, 2008, 2009, 2010, 2011 и 2012 году с кузовами хэтчбэк и универсал, как с бензиновыми, так и дизельными двигателями. За это время модель прошла не большое обновление. В данной публикации вы найдёте описание предохранителей и реле Хендай i30 первого поколения со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Не подходит поколение? Вот описание для 2 го поколения.
