Kia Picanto 1 — предохранители и реле
Kia Picanto 1 го поколения выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. Пиканто поставлялся по всему миру, в странах Азии также известен под названием Morning. В данной статье вы найдёте описание предохранителей и реле Киа Пиканто 1 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блок в салоне
Данный блок с предохранителями и реле находится под панелью приборов со стороны водителя. Для доступа потяните за защитную крышку.
p, blockquote 4,0,0,0,0 —>
Схема
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| START SIG | 10А Двигатель стартера |
| RR FOG LP | 10A Задний противотуманный фонарь |
| A/CON SW | 10А Система кондиционера |
| CLUSTER | 10А Блок |
| SEAT HTD | 15А Обогрев сидений |
| C/LIGHTER | 15А Прикуриватель |
| A/BAG | 10А Воздушные подушки |
| R/WIPER | 15А Задний стеклоочиститель |
| ABS | 10А Анти — блокировочная система |
| IGN COIL | 15А Зажигание |
| T/SIG LP | 10А Фонарь указателя поворота |
| HTD GLASS1 | 20А Обогреватель заднего стекла |
| HTD GLASS2 | 10А Обогреватель заднего стекла |
| P/WDW RR | 25А Стекло подъёмник (заднее) |
| IGN O/S MIR | 10А Внешнее зеркало заднего вида |
| P/WDW FRT | 25А Стекло подъёмник (перед) |
| FRT WIPER | 20А Дворник (передний) |
| H/LP (LH) | 10А Фары (левые) |
| H/LP (RH) | 10А Фары (правые) |
| FUEL PUMP | 10А Топливный насос |
| INJ | 15А Инжектор |
| SNSR | 10А Сенсор кислорода |
Количество реле в верхней части зависти от уровня электрического оснащения. Тут могут быть расположены реле аварийной сигнализации и поворотов, центрального замка, стекло подъёмников и т.д.
p, blockquote 11,0,0,0,0 —>

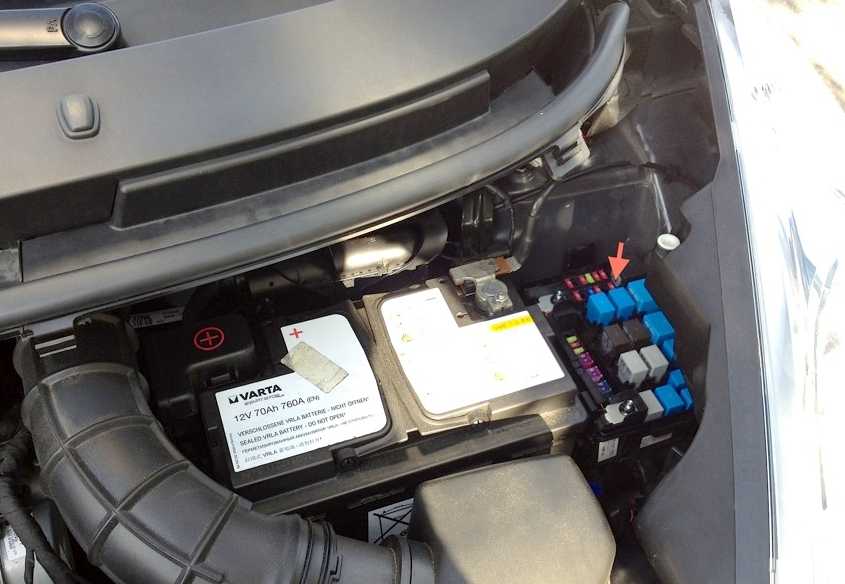

Основной блок
Находится в левой части моторного отсека.
p, blockquote 12,1,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Назначение
p, blockquote 17,0,0,0,0 —>
| ECU1 | 20/30А Блок управления двигателем |
| STOP | 10А Стоп-сигнал |
| FR/FOG | 10А Передняя противотуманная фара |
| A/CON | 10А Кондиционер воздуха |
| HORN | 10А Звуковой сигнал |
| ECU2 | 10А Блок управления двигателем |
| SPARE | 10А Запасной предохранитель |
| SPARE | 15А Запасной предохранитель |
| ABS2 | 40А Анти блокировочная тормозная система |
| ABS1 | 40А Анти блокировочная тормозная система |
| B+ | 30А Приборная панель B+ |
| BLOWER | 30А Вентилятор |
| IGN1 | 30А Зажигание |
| IGN2 | 30А Зажигание |
| TAIL LH | 10А Задний габаритный фонарь (левый) |
| TAIL RH | 10А Задний габаритный фонарь (правый) |
| DRL | 10А Дневные ходовые огни |
| HAZARD | 15А Аварийная световая сигнализация |
| R/LP | 10А Лампа освещения салона |
| AUDIO | 15А Аудиосистема |
| P/WDW | 30А Стекло с электроприводом |
| RAD | 30А Вентилятор радиатора |
| BATT | 100/120А Генератор, Батарея |
| FR FOG | Реле передних противотуманных фар |
| A/CON | Реле кондиционера воздуха |
| HORN | Реле звукового сигнала |
| START | Реле стартера |
| RAD1 | Реле вентилятора радиатора |
| RAD2 | Реле вентилятора радиатора |
| RR FOG | Реле заднего противотуманного фонаря |
| TAIL | Реле заднего габаритного фонаря |
Дополнительный блок
Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение
p, blockquote 20,0,0,0,0 —>
| MDPS | 80А Рулевое управление с электроприводом |
| FFHTS | 30А Датчик температуры нагревателя топливного фильтра |
| GLOW PLUG | 30А Свеча предпускового прогрева |
| MDPS | 80А Рулевое управление с электроприводом |
| PTC HTR1 | 40А Дополнительный нагреватель 1 |
| PTC HTR2 | 40А Дополнительный нагреватель 2 |
| PTC HTR3 | 40А Дополнительный нагреватель 3 |
Главный предохранитель
На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Рекомендации по эксплуатации
Несколько рекомендация касательно эксплуатации прибора:
- Всегда используйте элементы БП только того номинала, который нужен. Если на детали написано 10 Ампер, то ее необходимо заменить на идентичную с таким же номиналом. В противном случае она будет часто выходить из строя.
- Не используйте самодельные предохранители, чтобы избежать коротких замыканий и даже пожара. Всегда под рукой необходимо иметь запас элементов БП, чтобы в случае необходимости сразу поменять их.
- Не допускайте попадания влаги в БП, установленный под капотом. Вся система должна быть тщательно загерметизирована, а крышка БП должна плотной прилегать к самому блоку.
Соблюдение этих рекомендация поможет увеличить ресурс эксплуатации устройства.
Точки подключения автосигнализации на KIA Cerato 2013г, механика
Автор Nizovkin Alexander
Цепь
Цвет
Расположение
+ 12В
Красный
Замок зажигания
ACC
Синий
Зажигание
Розовый
Зажигание 2
Черный
Стартер
Зеленый толстый
Повороты
Синий/оранжевый и красный
Левый нижний разъём блока предохранителей
Генератор
Белый
на генераторе
Центральный замок (-)
Розовый/черный и желтый/черный
Правый нижний разъём блока предохранителей
Концевик водительской двери (-)
Коричневый
Концевик задней левой двери (-)
Серый
Концевик багажника (-)
Синий
Левый нижний разъём блока предохранителей
Концевик задней правой двери (-)
Оранжевый
Правый нижний разъём блока предохранителей
Тормоз
Зеленый
Порог водителя
Блок под капотом
Основной блок
Расположен в левой части моторного отсека, под защитной крышкой.
Схема
Назначение
| ВAT 1 | 50А Распределительная коробка панели приборов (реле багажника, предохранитель (F12 10 A, F13 10 A, F14 10 A, F15 15 A, Разъем питания (F35 10 A, F36 20 A)), салон 10 А, аудиосистема 20 А |
| ВAT 2 | 50А Распределительная коробка l/P (HAZARD 15A, реле – стеклоподъемник, предохранитель -P/WDW LH 25A, P/WDW RH 25A, SAFETY P/WDW 15A) |
| C/FAN | 40А Реле вентилятора (высокая скорость), реле вентилятора (низкая скорость) |
| ALT | 125/150А Коробка предохранителей и реле дизеля (СВЕЧИ 80 А, ПТК 1, 2, 3, 50 А), генератор Блок реле и предохранителей моторного отсека (F1 80 A, F2 40 A, F3 40 A, F4 40 A, F5 40 A, F18 10 A) |
| ABS2 | 40А ABS, ESP |
| ABS 1 | 40А ABS,ESP |
| RR HTD | 40А Распределительная коробка l/P (Реле заднего обогревателя) |
| BLOWER | 40А Двигатель вентилятора |
| MDPS | 80А Управление усилением руля |
| IG2 | 40А Замок зажигания, блок реле PDM, блок реле и предохранителей моторного отсека (реле 6) Распределительная коробка панели приборов F8 50 А (реле багажника, предохранитель (F12 10 A, F13 10 A, F14 10 A, F15) |
| ECU 1 | 20А ECU |
| F/PUMP | 20А Реле топливного насоса (Бензин) |
| IG1 | 40А Ключ зажигания (Электро оборудование) |
| H/LP | 20А Ближний свет головной фары |
| H/LP LO LH | 10А Ближний свет левой головной фары |
| H/LP LO RH | 10А Ближний свет правой головной фары |
| H/LP HI | 20А Дальний свет головной фары |
| HORN | 10А Звуковой сигнал, звуковой сигнал противоугонный системы, датчик аккумулятора |
| ECU 4 | 10А ECU (Бензин) |
| FUEL HTR | 30А Нагреватель топливного фильтра (дизель) |
| A/CON 1 | 10А Реле системы кондиционирования воздуха |
| A/CON 2 | 10А Система кондиционирования воздуха |
| ECU3 | 10А Иммобилайзер, включатель сигнала торможения, IMV, MPROP |
| ECU 2 | 30А ECU 4 10А, Главное реле, предохранитель – ECU 1 20А, ECU 3 10А, SENSOR 10А. INJECTOR 15A |
| DRL | 10А Лампа дневного освещения |
| SENSOR | 10А Бензин – реле системы кондиционирования воздуха, реле охлаждающего вентилятора (высокая скорость, низкая скорость), датчик позиции распредвала, иммобилайзер, соленоидный клапан продувки бачка для паров бензина, датчик кислорода (много/мало) Дизель – реле системы кондиционирования воздуха, реле охлаждающего вентилятора (высокая скорость, низкая скорость), лямбда-датчик |
| INJECTOR | 15А Бензин – Инжектор №№ 1 -4, реле топливного насоса, регулирующий клапан масла Дизель – Электрический пускатель системы EGR, иммобилайзер, привод VGT, датчик позиции коленвала, реле запальной свечи, реле PTC HTR 1 |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Тут находятся элементы отвечающие за работу двигателя.
Обозначение
| GLOW | 80А Свечи накала, реле обогревателя воздуха |
| PTC HTR 1 | 50А РТС нагреватель 1 |
| PTC HTR 2 | 50А РТС нагреватель 2 |
| PTC HTR 3 | 50А РТС нагреватель 3 |
А если есть чем дополнить материал, пишите в комментарии.
