Предохранители лада калина 2, 2013

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

Замена фильтра тонкой очистки топлива

Не работает бензонасос на лада гранта. как заменить топливный фильтр лада калина своими руками. установка новой сеточки бензонасоса

Для снятия старого фильтра необходим свободный доступ к задней части автомобиля. Для этого его следует загнать на смотровую яму или эстакаду. Кроме инструмента, используемого при замене сетки, потребуется небольшая ёмкость для слива горючего.

Порядок замены ФТО следующий.

Через клапан на рампе или запуском двигателя при снятом предохранителе бензонасоса сбрасывается давление.
Под автомобилем разжимается проволочный фиксатор на обратном штуцере (находится справа). Затем снимается шланг и направляется в предварительно подставленную ёмкость. Чтобы снять трубку со штуцера, необходимо слегка разогнуть фиксатор
После слива топлива операция повторяется на подающем шланге. В результате должно слиться 150—300 мл бензина.
Ослабляется гайка крепёжного хомута, и корпус фильтра вытаскивается. При этом нужно запомнить направление стрелки на фильтре. Для снятия ФТО необходимо ослабить крепёжный хомут
Новый фильтр устанавливается с учётом направления движения топлива. На надетых шлангах защёлкиваются проволочные фиксаторы.

После замены проверяется работа фильтра под давлением. Для этого включается зажигание, и топливные магистрали проверяются на наличие протечек. Затем поверка повторяется на заведённом автомобиле. Алгоритм замены не зависит от количества клапанов двигателя.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
Открываем крышку.
По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
Осматриваем его.
Проверяем при помощи омметра или лампы.
Если спираль перегоревшая ставим новый, равноценный по номиналу.
Подсоединяем снятую клемму АКБ.
Заводим автомобиль.
Смотрим, заработал ли наш потребитель или нет.
Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

О причинах отказа системы топливоподачи

Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.

Итак, подробнее о главных причинах:

Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.

В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.

Предохранители и реле Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 —пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 —пинцет для извлечения реле , F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1—F26

На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

Предохранители и защищаемые цепи

№	Ток, А	Защищаемые цепи
F1	10	Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управления электроусилителем рулевого управления
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой стороны автомобиля
F10	5	Лампы габаритного света с левой стороны автомобиля
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Прикуриватель
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления нейтральным замком и охранной системой автомобиля
F23	Блок управления электроусилителем рулевого управления
F24	Резерв
F25	Резерв
F26	Резерв
F27 (F31)	50	Электроуснлитель рулевого управления
F28	50*	Резерв, АБС*

Примечание. В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

3. По порядковому номеру на корпусе монтажного блока находим предохранитель неисправной цепи.-

4. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей.

5. Сжимаем пинцетом корпус предохранителя и вынимаем предохранитель из блока. Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.

6. Устанавливаем новый предохранитель соответствующего номинала.

7. При необходимости замены реле, извлекаем его съемником, находящимся в монтажном блоке.

8. Устанавливаем новое реле аналогичного типа.

9. Закрываем крышку монтажного блока и подсоединяем аккумуляторную батарею.

kalina-lada.com

Где находится предохранитель электроусилителя руля на калине

Ну, вот беда пришла, откуда ее не ждали!Отказал ЭУР!Подключили к диагностике, и она показала такие ошибки как C1044 и C1011.Почитал в инете страшилки по этому поводу :

galantmotors.ru/view_article.php? >Как итог замена ЭУР — Что является не радостной перспективой.

Искал предохранитель на ЭУР и нашел такую интересную штукуЧто предохранитель F5 на 25 ампер отвечает за — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла.

Начал проверять сопутствующие на данном предохранителе вещи и при включение печки на 3 скорость сгорел предохранитель, значит где-то коротит вся эта взаимосвязанная система, значит не все потеряно!

Поеду к электрику, что он скажет, уж больно не хочется новый ЭУР покупать. (((

PS Спидометр работает — проблема НЕ в датчике скорости!

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

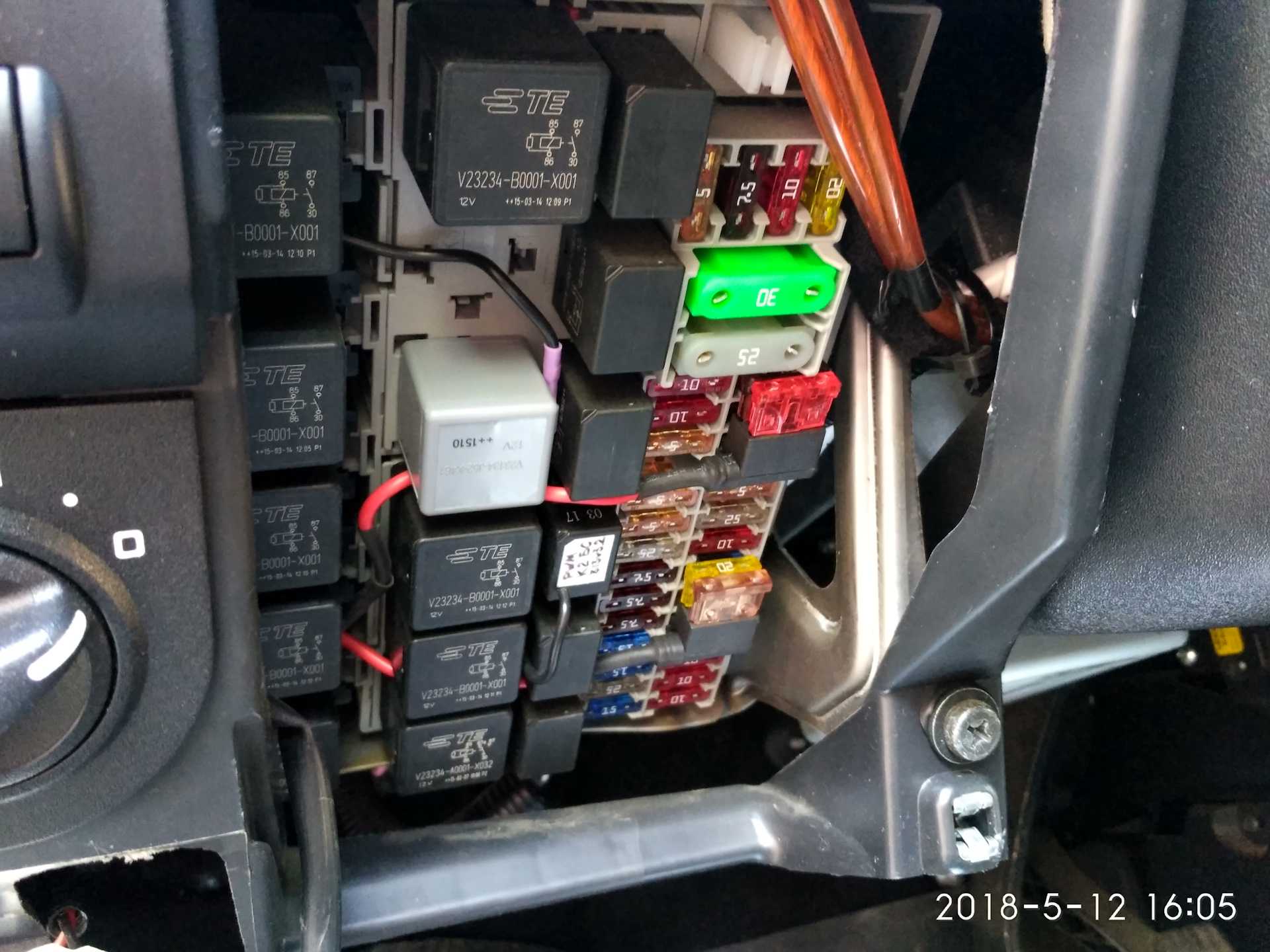

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой. Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт». Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Вынимать предохранители можно только специальными щипцами, которые Вы найдёте под крышкой основного блока.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
F3, 15А: электропривод АКП, также питание ЭБУ АКП;
F4, 15А: питание узла подушек безопасности;
F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
F9, 5А: все «габариты» справа;
F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
F11, 5А: задние «противотуманки»;
F12, 10А: лампа ближнего света, электрокорректор правой фары;
F13, 10А: лампа ближнего света, электрокорректор левой фары;
F14, 10А: лампа дальнего света справа;
F15, 10А: лампа дальнего света слева;
F16, 10А: «противотуманка» справа;
F17, 10А: «противотуманка» слева;
F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
F19, 7,5А: питание контроллера ABS;
F20, 15А: сигнал;
F21, 10А: двигатель топливного насоса;
F22, 15А: омыватели лобового и заднего стекла, дворник задний;
F23, 5А: питание диагностического разъема, а также приборной панели;
F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
F25, 7,5А: напряжение на датчике педали тормоза;
F26, 7,5А: приводы клапанов ABS;
F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Часто задаваемые вопросы

1. Как снять крышку предохранителей на Ладе Калина 2?

Для того чтобы снять крышку предохранителей на Ладе Калина 2, следуйте инструкции:

— Откройте дверь водителя.

— Расположите рычаг вызова крышки предохранителей ниже руля, рядом с педалями.

— Переместите рычаг вниз и немного вправо.

— Крышка предохранителей откроется, и вы сможете осмотреть и заменить предохранители.

2. Какие инструменты понадобятся для снятия крышки предохранителей на Ладе Калина 2?

Для снятия крышки предохранителей на Ладе Калина 2 вам понадобятся следующие инструменты:

— Шарнирный ключ или отвертка с подходящими битами для винтов.

— Небольшой плоскогубец или пинцет для тщательного снятия предохранителей.

— Фонарик для освещения области с предохранителями.

3. В чем может быть причина перегорания предохранителей на Ладе Калина 2?

Перегорание предохранителей на Ладе Калина 2 может быть вызвано следующими причинами:

— Повреждение электронной системы автомобиля, такой как короткое замыкание или перегрузка.

— Использование неисправных электрических приборов, которые потребляют больше электроэнергии, чем предусмотрено.

— Неправильная установка или замена предохранителей, несовместимых по характеристикам.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.

Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности

Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока

Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.

Замена элемента питания ПДУ

В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.

Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.
