Предохранители и реле mazda bongo, 1995 — 2005

Вариант 2

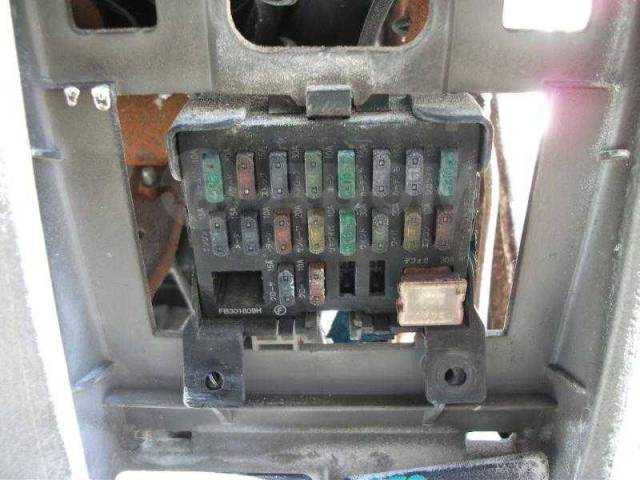

Блок в салоне

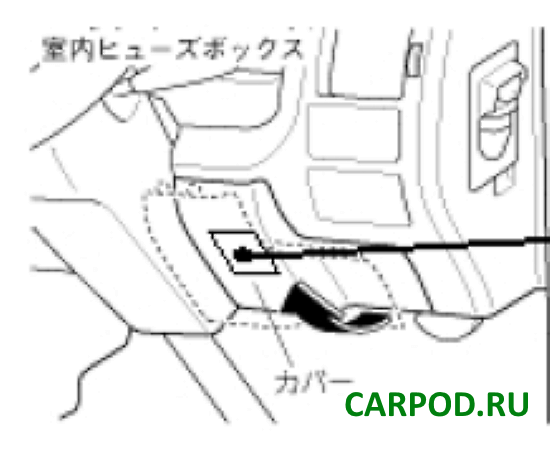

Находится в нижней части панели приборов за защитной крышкой.

Схема

Обозначение

1	20А HEAD R Правая фара (модели с 2001 г)
2	20А HEAD L Левая фара (модели с 2001 г)
3	GLOW Свечи (модели с 1999 г)
20А HEAD HI Фары (модели с 2001 г)
4	15А CLOSER Система доводки двери
5	10А A/C Кондиционер
6	20А WIPER Стеклоочистители и омыватели
7	30А P/WIND Электро привод стекло подъемников
8	10А R.WIPER Стеклоочиститель стекла задней двери
9	20А SUN ROOF Люк, предохранитель для различных цепей
10	10А TURN- Указатели поворотов
11	15А METER Комбинация приборов
12	15А ENGINE Система управления двигателем
13	15А CIGAR Прикуриватель, электропривод зеркал, магнитола, предохранитель для различных цепей, вентилятор моторного отсека
14	15А BLIND (RH) Электропривод правой шторки
15	15А BLIND (LH) Электропривод левой шторки
16	10А HORN Звуковой сигнал (модели с 1999 г)
15А TAIL Габаритные огни, подсветка комбинации приборов (модели с 2001 г)
17	30А DOOR LOCK Центральный замок
18	15А STOP Стоп-сигналы
19	10А HAZARD Аварийная сигнализация
20	10А ROOM Освещение салона, подсветка багажного отделения
21	30А DEFOGGER Обогреватель стекла задней двери (модели с 1999 г)
22	30А OPTION Дополнительное оборудование (модели с 1999 г)

Основой блок

Устанавливается не далеко от аккумулятора.

Схема с крышки блока

Описание

MAIN	100А Главный предохранитель
HEAD	30А Фары
FAN	30А Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
FAN 2	40А Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ST SIG	10А Стартер
PTC	20А Дополнительный отопитель
ABS	20А Анти блокировочная система тормозов
TAIL	15А Габаритные огни, подсветка комбинации приборов
AC POWER	15А Предохранитель для различных цепей
FIP	15А Топливный насос, блок управления двигателем
FOG	15А Противотуманные фары
IGKEY	60А Предохранитель для различных цепей
ABS	60А Анти блокировочная система тормозов
R.HEATER	30А Задний отопитель
BTN	40А Освещение салона, центральный замок
HEATER	30А Отопитель
ADD FAN	30А Электро двигатель вентилятора конденсатора

Circuit реле бензонасоса

Блок реле

Крепится рядом с основным. Назначение реле опциональное. Может отличатся от Вашего.

Отдельные элементы могут устанавливаться все этого блока. Например реле свечей рядом с аккумулятором, задней печки около неё. Или на левом крыле: реле габаритов, противотуманных фар, выдвижной палатки и т.д..

Двигатель WL-T Mazda, Ford, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя WL-T, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

1. Опыт эксплуатации бензиновых моторов показывает, что ДВС объемом 2,0 «не едет», а ДВС объемом 2,5 «едет», но расход топлива у него через чур велик. В сравнение с ними 2,5 TD и «едет», и экономит топливо. Его расход по городу составляет около 10 литров на 100 км, что является неплохим показателем для такого тяжелого транспортного средства, расход на холостых оборотх примерно 0,6 л/ час.
2. Отличительная черта мотора WL-T – это приемистость. Этот агрегат получился у Мазда очень удачным. С одной стороны экономичность, а с другой – поразительная мощность двигателя.
3. Несомненный плюс мотора в том, что только в паре с ним устанавливается полноценный полный привод.

Предохранители и реле Мазда Бонго с описанием и схемами блоков В наши дни наибольшее распространение получили два типа моторов. Первый – это 2,5 литровый турбодизель с маркировкой WL-T, второй — 2-х литровый бензиновый двигатель с маркировкой FE-E. Турбодизель, как правило, предпочитают приобретать в странах Европы, а также россияне, у которых есть предпочтение к использованию солярки. Бензиновый двигатель выбирают все остальные.

Какой бензин экономичнее?
А92А95

Принцип работы главного реле Мазда Бонго Френди

Главное реле в автомобиле Мазда Бонго Френди играет важную роль в электрической системе. Оно отвечает за подачу электрического тока на различные устройства автомобиля, такие как фары, печка, стеклоочистители и другие.

Основной принцип работы главного реле состоит из следующих этапов:

1. Когда водитель включает какое-либо устройство, например, фары, сигнал передается на главное реле.
2. Главное реле активируется и совершает переключение контактов.
3. При переключении контактов главное реле открывает электрическую цепь и позволяет току пройти через него.
4. Ток проходит через главное реле и поступает к выбранному устройству, в данном случае к фарам. В результате фары начинают работать.

Таким образом, главное реле Мазда Бонго Френди управляет подачей электрического тока на различные устройства автомобиля в зависимости от команд водителя.

Преимущества работы главного реле:

• Обеспечивает безопасность автомобиля, так как контролирует подачу тока на различные устройства.
• Позволяет эффективно распределить электричество по всем устройствам автомобиля.
• Упрощает управление различными функциями автомобиля, так как осуществляет переключение контактов в ответ на команды водителя.

В случае неисправности главного реле Мазда Бонго Френди, различные устройства автомобиля могут перестать работать

Поэтому важно регулярно проверять и заменять сломанное реле, чтобы обеспечить нормальное функционирование всех электрических устройств автомобиля и обеспечить безопасность на дороге

Вариант 1

Блок предохранителей

Расположен под панелью приборов со стороны водителя, за защитной крышкой.

1. 20А — ABS
2. 15А — Аварийная сигнализация
3. 20А
4. 30А — Электропривод центрального замка
5. 20А — Обогреватель стекла задней двери
6. 10А — Стеклоочиститель стекла задней двери
7. 10А — Кондиционер
8. 20А — Стеклоочистители и омыватели
9. 30А — Электропривод стеклоподъемников
10. 10А — Указатели поворотов
11. 15А — Комбинация приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15А
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Лампы задних габаритов
18. 15А — Стоп сигналы
19. 15А — Противотуманные фары
20. 10А — Освещение салона
21. 30А — Задний отопитель
22. 30А — Основной обогреватель

Дополнительный блок предохранителей

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

1. 30А HEAD — фары
2. 30А FIP/ INJ — блок управления двигателем
3. 60А GLOW — свечи накаливания
4. 80А MAIN — главный предохранитель
5. 60А ABS — АБС
6. 40А KEY — предохранитель для различных цепей
7. 60А BTN — освещение салона, электро привод центрального замка

Блок с реле

Устанавливается в панели со стороны пассажира, под бардачком.

Расположение

Тут расположены следующие реле:

• Звукового сигнала
• Вентилятора отопителя
• Вентилятора заднего отопителя
• Кондиционера
• Фар
• Стоп сигналов
• Габаритов
• Селектор АКПП
