Не работает вентилятор печки ниссан тиида правый руль
Если у вас внезапно отказал вентилятор отопителя на ниссан тиида/ноут, не спешите сразу снимать вентилятор, особенно на праворульном автомобиле это сделать очень проблематично. Для начала проверяем предохранители вентилятора, они находятся в салонном блоке предохранителей, традиционно для ниссана два параллельно включенных предохранителя на 15 ампер.
На фото это два синих предохранителя в левом нижнем углу.
Далее, если предохранители исправны нужно проверить регулятор оборотов вентилятора печки (транзистор, ёжик, резистор — это народные названия этого регулятора). Для этого на правом руле снимаем бардачок окрутив четыре самореза вверху и три внизу бардачка.
Перед проверкой регулятора сначала посмотрим схему управления мотором отопителя.
Как видим из схемы, напряжение подаётся при включении зажигания на клеммы 1 и 2 регулятора. На клемму 4 подаётся ШИМ сигнал управления от блока управления отопителем и с клеммы номер 6 снимается минусовое управление вентилятором отопителя. Проверяем контролькой напряжение на всех проводах регулятора (подробнее о этой контрольке здесь).
На втором пине разъёма есть 12 вольт при включенном зажигании (11,68 если быть точным, но это не важно сейчас)
На первом 0 вольт, это масса.
На проводе управления 1,2 вольта, там ШИМ сигнал, в зависимости от желаемой скорости вращения меняется ширина ( скважность) импульса. И последним проверяем силовой выход к мотору, на нём должно быть 0 вольт при максимальных оборотах мотора
Но вместо нуля, видим те же 11,68 вольта, это значит что мотор отопителя исправен, неисправен регулятор. Снимаем разъём с регулятора и видим расплавленный пин в разъёме.
И в регуляторе.
При таком состоянии пинов нет смысла заниматься ремонтом разъёма, нормального контакта в нём уже не будет, поэтому припаиваем провод к плате регулятора и выводим наружу. Всё работает.
Как проверить предохранитель на исправность nissan AD
Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.
Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.
Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.
Топливная система
Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа
Общие рекомендации по предохранителям nissan AD
Если вы эксплуатируете автомобиль постоянно, скачайте и распечатайте схему расположения предохранителей вашей марки авто, храните эту схему в бардачке.
В некоторых автомобилях (практически на всех корейских и японских) на крышке блока предохранителей есть расшифровка предохранителей. В немецких и французских автомобилях перечень предохранителей может быть нанесен на иностранном языке, который вы не знаете. В этом случае заранее переведите и распечатайте такую расшифровку, которая вас может выручить.
Посмотрите, какие типы предохранителей установлены в вашем автомобиле. Приобретите соответствующие наборы предохранителей, они наверняка когда-нибудь вам пригодятся.
Проверьте наличие пластмассового пинцета в блоках предохранителей. Если его нет, доукомплектуйте ремнабор автомобиля. Очень хорошо для этой цели подходят специальные медицинские зажимы
Предохранители и реле под капотом Дэу Нубира
Монтажный блок в моторном отсеке размещен между левым крылом и АКБ.
Схема блока предохранителей и реле под капотом Дэу Нубира
Описание
| 1 | 30А Главный предохранитель для предохранителей 1 — 5 |
| 2 | 30А Электродвигатель нагнетателя воздуха |
| 3 | 20А Вентилятор охлаждения, первая скорость |
| 4 | 60А ABS, ESP |
| 5 | 30А Замок зажигания 2 |
| 6 | 30А Замок зажигания 1 |
| 7 | 20А Стеклоподъемники |
| 8 | 20А Вентилятор охлаждения, вторая скорость |
| 9 | 10А Не используется |
| 10 | 15А Не используется |
| 11 | 20А Не используется |
| 12 | 15А Аварийная сигнализация |
| 13 | 25А Не используется |
| 14 | 30А Не используется |
| 15 | 30А Обогрев заднего ветрового стекла |
| 16 | 20А DIS |
| 17 | 15А Система впрыска |
| 18 | Резерв |
| 19 | 15А Топливный насос |
| 20 | 10А Правый наружный свет (ы) |
| 21 | 10А Левый наружный свет (ы) |
| 22 | 15А Электронный блок управления |
| 23 | 20А Стоп-сигналы |
| 24 | 20А Электропривод сидений |
| 25 | 10А Правый дальний свет |
| 26 | 10А Правый ближний свет |
| 27 | 10А Зеркало с подогревом |
| 28 | 15А Центральный замок |
| 29 | 15А Антенна |
| 30 | 10А Левый дальний свет |
| 31 | 10А Левый ближний свет |
| 32 | 10А Электропривод зеркал |
| 33 | 10А Кондиционирование воздуха |
| 34 | 25А Фары |
| 35 | 10А Сигнал |
| 36 | Резерв |
| 37 | 15А Противотуманные фары |
| R1 | Фары |
| R2 | Топливный насос |
| R3 | Передние противотуманные фары |
| R4 | Вентилятор охлаждения, первая скорость |
| R5 | Задние фонари |
| R6 | Сигнал |
| R7 | |
| R8 | Кондиционирование воздуха |
| R9 | Вентилятор охлаждения, вторая скорость |
| R10 | Замок зажигания 2 |
| R11 | Обогрев заднего ветрового стекла |
| R12 | Замок зажигания 1 |
| D | Диод — кондиционер |
Почему плавится предохранитель прикуривателя nissan AD
Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.
В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.
Встречаются автовладельцы, которые искусственно повышают номинал предохранителя в цепи питания разъема прикуривателя. Это делать крайне опасно! Сечение проводника, ведущего к разъему, может не соответствовать повышенному току, он может перегреться, что вызовет короткое замыкание и возгорание.
Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.
Расшифровка салонной таблички предохранителей для Nissan Wingroad и Nissan AD Y11 — DRIVE2
В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена.
предохранитель вентилятора ниссан ад Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор. Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать. Подобная организация помогает предотвратить воспламенение проводки и ряд других неприятных проблем.
Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Ниссан.
Блок предохранителей Nissan Wingroad и AD
Такая специфичность и предохранитель вентилятора ниссан ад блока предохранителей БП делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла. Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них предохранитель вентилятора ниссан ад Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно
Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан
Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки. Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже.
Основной блок предохранителей, как правило, находится в салоне автомобиля.
Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке. Первый предохранитель вентилятора ниссан ад в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины.
Предохранитель вентилятора ниссан ад правило, один из БП содержит только предохранители, а другой только реле. Проверка предохранителей на авто без их извлечения. Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте нижеможно начинать ремонтные мероприятия.
Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Но могу и ошибиться — издавна это было, уж запамятовал когда преды менял. Вправду предохранитель вентилятора ниссан ад не горели, коротили провода в правом стопаре
Блоки предохранителей Nissan Ad
Лампочки в порядке, не уж то центральный переключатель. Его заменил и все стало пучком но за ссылки все равно огромное спасибо. Огромное спасибо не пригодилось сейчас с тестором все провода прогнал отыскал в чем была причина, предохранитель под капотом перегорел.
Либо какая лампа горитне горит. На древнем форуме нет схемы как у меня, пробовал разобраться по надписям так и не сообразил какой предохранитель отвечает за свет в салоне.
Предохранители и реле под капотом
Блок предохранителей
Данный блок находится рядом с аккумулятором. Схема будет на верхней части крышки.
p, blockquote 17,0,0,0,0 —>
Вариант 1
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Вариант 2
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Вариант 3
p, blockquote 22,0,0,1,0 —>
p, blockquote 23,0,0,0,0 —>
Блок с реле
Располагается около бочка с омывающей жидкостью.
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Фото — схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Перевод обозначений на русский
p, blockquote 28,0,0,0,0 —>
- wiper deicer — реле стеклоочистителя
- fog lamp — реле противотуманных фар
- horn — реле сигнала
- head lamp RH — реле передних фар (правая сторона)
- air con — реле кондиционера
- rad fan2 — реле вентилятора системы охлаждения 2
- motor — реле мотора
- head lamp LH — реле передних фар (левая сторона)
- inhibit — реле зажигания
- rad fan1 — реле вентилятора системы охлаждения 1
p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>
Есть чем дополнить материал? Пишите в комментарии.
Таблица предохранителей wingroad и ad
Расшифровка блока таблицы предохранителей Nissan Wingroad и AD.

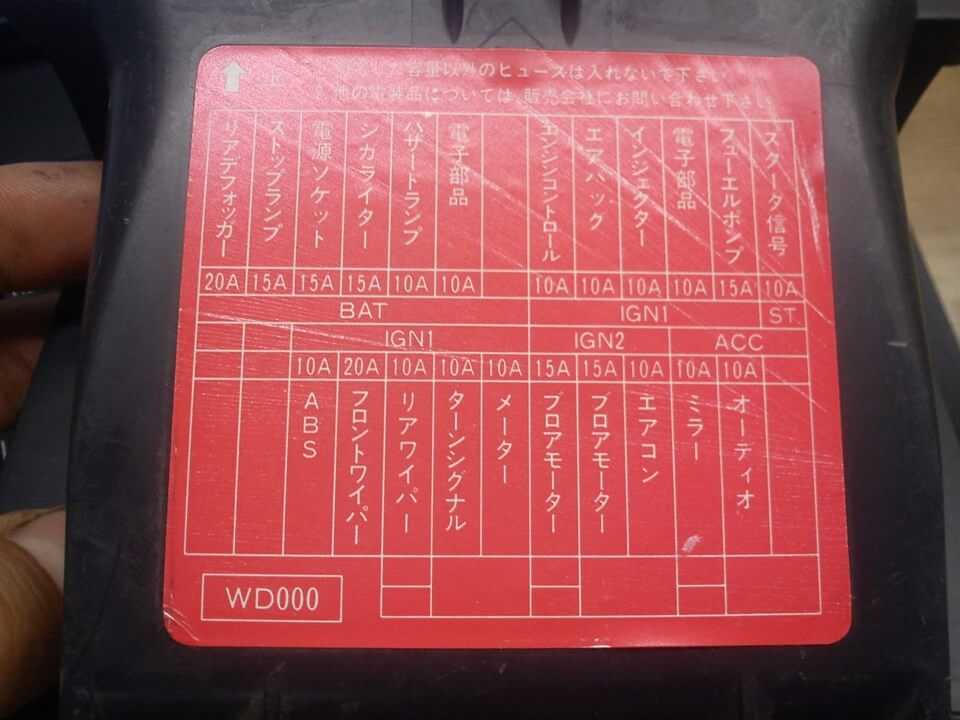

Таблица предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.
Номер WD000 (каталожный номер 24313-WD000) ставился на Nissan Wingroad и Nissan AD Y11 с 1999 по 2002 г.в. с двигателями QG13DE QG15DE QG18DE QG18DEN SR20VE (скорее всего только дорестайл Nissan Wingroad и Nissan AD Y11) и YD22DD (дизель).
Таблица предохранителей wingroad и ad
Расшифровка предохранителей в салоне Nissan Wingroad с 1999 по 2002 г.в.
Таблица предохранителей wingroad и ad
Таблица предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.
Номер WE000 (каталожный номер 24313-WE000) ставился на Nissan Wingroad Y11 с 2001 по 2004 г.в. с двигателями QG15DE QG18DE QG18DEN QR20DE (рестайл Nissan Wingroad Y11 и Nissan AD Y11) и YD22DD (дизель).
Таблица предохранителей wingroad и ad
Расшифровка предохранителей в салоне Nissan Wingroad с 2001 по 2004 г.в.
Таблица предохранителей wingroad и ad
«О, сколько раз твердили миру…»
Что самолечением заниматься — неблагодарное дело. Теперь все по порядку.
Позвонил знакомый электрик, просил записать его соседа по гаражу: автомобиль
Машина не заводится, «горит» 34 предохранитель (фото внизу, стрелка):
| (AAC) VALVE) |
,- и как сгорит, пропадает «плюс» на катушках зажигания.
Машину записал через два дня.
«Ниссаны», конечно, ремонтировал, но в основном «промыть, прочистить, замена Датчика массового расхода воздуха, сгоревший контроллер, РХХ — регулятор холостого хода ( здесь и далее: IACV — IDLE AIR CONTROL VALVE — AUXILIARY AIR CONTROL
А здесь «не заводится», да еще предохранитель «горит».
Решил вечером посмотреть по «мануалам» схему, так сказать, подготовиться…
Зная, что частая проблема этих двигателей заключается в IACV, решил глянуть на всякий случай его электрическую схему.
| Питание, что на катушки, что на IACV шло с одного предохранителя — №34 . |
Через два дня, когда притащили NISSAN, расспросил у клиента, какие ремонты делались, что с машиной.
Он рассказал, что были, с месяц назад, проблемы по холостому ходу и кто-то ему посоветовал заменить IACV, что он и сделал. Потом, вроде, машина ездила более-менее нормально.
Машина была уже без предохранителя, проверять — сгорает ли он, я не стал.
При осмотре оказалось, что IACV был со следами тосола. Фишка (разъем) на IACV тоже в тосоле (фото слева)
Проверка сопротивления обмоток IACV, подтвердила, что он сгорел (фото справа)
Клиент был очень удивлен, вроде как недавно менял его, и что он «не дешевый».
Пришлось провести разъяснительную беседу о вреде самолечения с показом, сколько тосола в IACV (фото слева),-
,- и показать ему сгоревший контроллер (фото справа) —
После промывки дроссельного патрубка, замены прокладки, IACV (фото внизу, обратите насколько чисто надо все отмывать),-
,- ремонта контроллера, вставил предохранитель и завел машину.
Обучение ХХ прошло нормально.
После нескольких перегазовок выскочил код Р0335 (CRANKSHAFT POSITION SENSOR (CKPS)
Проверил осциллограммы: CRANKSHAFT POSITION SENSOR (CKPS) и CAMSHAFT POSITION SENSOR (CMPS) — (фото внизу):
По результатам осцилограммы Клиенту было рекомендовано заменить цепь. На что Клиент сказал: «Работает — ну и хорошо, мне и так пойдет».
Так что пришлось Клиенту за то, что хотел сэкономить, два раза в течение месяца покупать РХХ. А может, это и сгубило контроллер, хотя сгореть он мог и в первый раз.
Источник статьи: http://motyk.ru/info/nissan-ad-predohranitel-benzonasosa/
