Ниссан максима предохранители и реле

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

Ходовая

На дороге все версии ведут себя правильно и безопасно. Особенно приятно управлять Мазда 323 F. Однако, работа ее подвески не понравится любителям комфорта.

Очень неустойчивыми оказывались стойки и втулки стабилизатора, особенно задние. Если их вовремя не заменить, то это может привести к быстрому износу других элементов подвески. Тем не менее, прочность подвески выше, чем у европейских конкурентов. Но есть одно но — стоимость компонентов ходовой. Они не слишком дешевы.

На задней оси установлена независимая трехсекционная подвеска, известная как Twin Trapezoidal Link (TTL). Рынок предлагает только закругленный задний поперечный рычаг. К счастью на практике менять его не приходится.

Тормозные колодки держатся недолго. Как правило, они требуют замены каждые 30 000 км. При очень больших пробегах возникают проблемы с направляющими суппортов.

Из-за большого угла поворота колес сравнительно быстро изнашиваются пыльники внешнего ШРУС.

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Первый блок

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	—	—	—
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	—	—	—

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

Второй вариант блока

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	—	—	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	—	—	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	—	—	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	—	—	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	—	—	Свободный.
№ 23	—	—	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне. Салонный блок. Салонный блок

Салонный блок

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Ниссан максима предохранители и реле

Nissan Maxima относится к автомобилям полноразмерного класса. Выпускается с 1980 года и по настоящее время в 8 поколениях. Мы покажем расположение блоков с предохранителями и реле для 3х поколений ниссан максима — а32, а33 и а34, а так же их фотографии и схемы с расшифровкой. А32 обозначает четверное поколение и выпускалось в 1994, 1995, 1996, 1997, 1998 и 1999 году. После, его сменило 5 поколение с маркировкой а33. Годы выпуска 1999, 2000, 2001, 2002 и 2003. В 2004, 2005, 2006, 2007, 2008 году собиралось 6-е поколение с обозначением кузова а33.

Блок предохранителей в салоне

Он находится с правой стороны от рулевой рейки, за крышкой. А для леворульных, с левой.

Фото — схема

Таблица с назначеним

p, blockquote 12,0,1,0,0 —>

1 10А	AIR BAG подушки безопастности
2 15А	Вентилятор (система климат-контроля)
3 15А	Вентилятор (система климат-контроля)
4 7,5А	Управляющий сигнал IGNITION для TRANSMISSION CONTROL MODULE
A/T Control (переключение дросельной заслонки)
5 7,5А	Лампы габаритов PARKING LAMP (обе)
Лампы габаритов TAIL (четыре) (эти лампы гибридные со стоп лампами)
Лампы габаритов передние боковые MARKER LAMP (две)
Лампы габаритов задние боковые MARKER LAMP (две)
Лампы подсветки номерного знака (две)
Управляющий сигнал для BSM об освещении
6 15А	Прикуриватель
7 10А	Электропривод стекол зеркал
Подогрев зеркал
8 15А	Телевизор
9 10А	Запасной
10 15А	Лампы стоп сигнала гибридные
Лампа дополнительного стоп сигнала (под задним стеклом)
Управляющий сигнал для блока ABS
11 10А	Лампы поворотников, генератор мигания, аварийка
Питание реле Multi-Remote Control (при его наличии)
12 7,5А	Круиз контоль
Питание реле подогрева заднего стекла и реле подогрева зеркал
Активация люка крыши (включение реле люка) (питание люка Fuse «f»)
Управляющий сигнал IGNITION для BSM
13 10А	Лампа индикации заряда
Управляющее напряжение на генератор
Лампы индикации аварий и предупреждений на панели приборов
Лампа индикации круиз контоля
Лампа индикации OD OFF
Питание спидометра и одометра
Лампа сигнализации AIR BAG
Переключатель режимов АКПП (INHIBITOR SWITCH)
Лампы сигнализации движения задним ходом
Лампа индикации ABS
Лампа индикации MALFUNCTION
14 7,5А	Лампы поворотников и генератор мигания
15 10А	Питание блока управления ABS
16 7,5А	Органы управления климат-контролем
Активация системы климат-контроля
Питание реле компрессора и соленоида системы климат-контроля
17 10А	Соленоид Evaporative Emission Canister Purge Control
Соленоид EGRC (Exhaust Gas Recirculation)
Питание реле бензонасоса
Питание реле вентиляторов охлаждения (всех трех реле)
Соленоид давления в коллекторе
Питание основного реле блокировки зажигания
Активация круиз кантроля
Питание реле блокировки зажигания от штатной сигнализации
Питание датчика масла Power Steering Oil Pressure Switch
Вакуумный отсекатель Vacuum Cut Valve Bypass
Питание разъема CONSULT
Соленоид IACV-FICD
18 7,5А	Лампы подсветки кнопок дверей, пепельницы, притухания экрана часов,
музыки, кнопок и притухания экрана климат-контроля, бардачка, кнопки аварийки,
кнопок CRUISE CONTROL, кнопки подогрева стекла и зеркал, панели приборов
19 7,5А	Управляющий сигнал ACC для BSM (Electronic products)
20 20А	Питание всех узлов дворников (двигателя привода,насоса и реле)
21 10А	Включение часов при ACC (питание часов Fuse 40)
Активация штатной магнитолы при ACC (питание магнитолы Fuse 62)
Активация штатного CD проигрывателя при ACC (питание CD Fuse 40)
Активация автоматической антенны при ACC (питание антенны Fuse 40)
22 15А	Питание штатного аудио усилителя
23	—
24 10А	Питание штатного телефона
25	—
26 7,5А	Лампы светильников в дверях (левая и правая дверь)
Лампы штурманские (над головой) левая и правая
Лампа центрального потолочного светильника
Лампа подсветки ключа зажигания
Лампа подсветки багажника
27	—
28 7,5А	Активация штатного телефона при ACC (питание телефона Fuse 24)
29 10А	Подогрев сидений
30	—
31	—
32 15А	Бензонасос
33 7,5А	Питание реле зажигания (Старт сигнал)
34 15а	Передний левый датчик кислорода
Передний правый датчик кислорода
Задний датчик кислорода
35	—
36 7,5А	Активация штатного телефона при ACC (питание телефона Fuse 24)
37 15А	Электрозамок открытия багажника
38 20А	Подогрев заднего стекла
39 20А	Подогрев заднего стекла
40 7,5А	Питание часов (активация fuse 21)
Питание штатного CD проигрывателя
Питание дистанционного управления
Питание модуля управления передачей
Питание автоматической антенны
Питание зуммера
Питание светодиода индикатора штатной сигнализации
Питание системы климат-контроля
Встроенный предатчик
Питание KEY SWITCH для BSM
Питание спидометра и одометра
лампы освещения зеркал (левая и правая)

Блок предохранителей

Вроде вчера работала, а тут вдруг менять кислородные датчики , потом ДМРВ , неожиданно предстоит покупка клапана регулировки холостого хода И финал блок управления двигателем ECU тоже требует замены. Сообщение номер 7 Камышовый кот 15 авг 2014, 22 34.

Основные неисправности, простейшая диагностикаЭлектромотор бензонасоса Реле 1 Кондиционер 2 рожок 3 Ксенон правая фара; кроме ксенона диммер 4 Блок управления омывателем фар 5 Передний противотуманный фонарь 6 Задний противотуманный фонарь 7 Ксенон Левая фара 8 Предупреждение о краже. Любой двигатель оснащается топливной системой, одной из важных частей которой, независимо от модификаций, является бензонасос.

Реле 1 Кондиционер 2 Звуковой сигнал 3 Переключатель освещения Dimmer Xenon Правая фара 4 Омыватели фар 5 Передний противотуманный свет 6 Задний противотуманный свет 7 Xenon Левая фара 8 Противоугонная система.

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото — схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Предохранители Nissan Primera P12

В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

Где находятся блоки предохранителей:

• Основной: в салоне машины, слева от руля;
• В моторном отсеке: слева от аккумуляторной батареи;
• Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

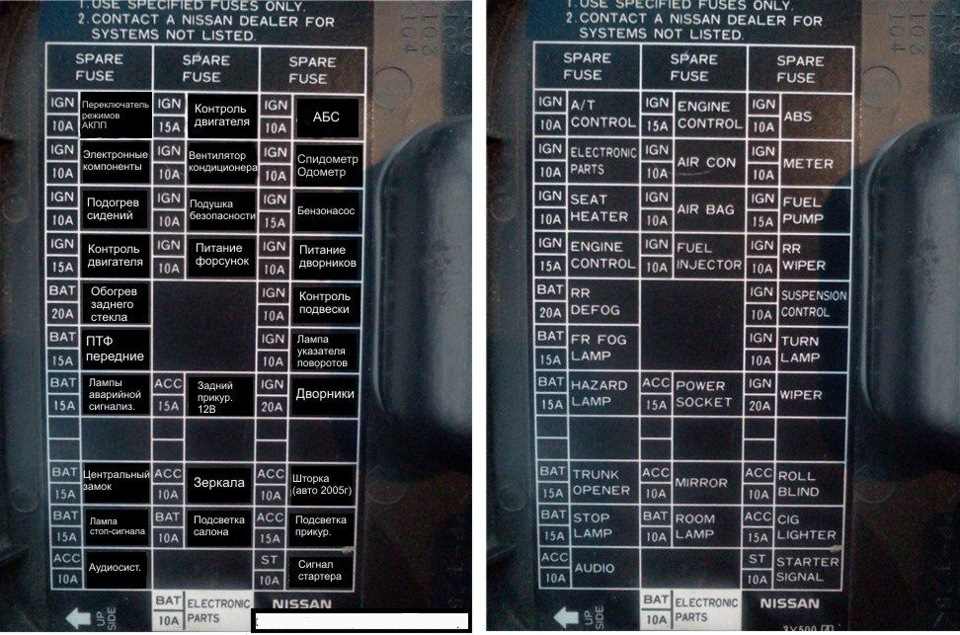

Блок предохранителей в пассажирском салоне

Назначение предохранителей на панели приборов

№	Усилитель Рейтинг	Описание
1	10	Переключатель управления приемником рулевого колеса, аудиоблок, CD-проигрыватель, CD-чейнджер, низкочастотный динамик, реле динамика телефона, антенна, блок управления телефоном, передний монитор
2	15	Выключатель стоп-сигнала (задний комбинированный фонарь левого / правого заднего хода, верхний стоп-сигнал), блок управления ASCD, ABS, блок управления коробкой передач
3	15	Устройство открывания крышки багажника, открыватель крышки топливного бака, реле устройства открывания крышки багажника (RHD)
4	–	Не используется
5	15	Аварийный выключатель (комбинированный указатель поворота), мульти-пульт дистанционного управления
6	15	Реле передних противотуманных фар
7	20	Реле обогрева заднего стекла
8	15	Датчик кислорода с подогревом
9	10	Переключатель обогреваемого сиденья LH / RH
10	10	Блок управления дневным светом, Блок управления наклоном фар, Дверной выключатель, Блок управления омывателями фар, Датчик высоты заднего левого и правого края, Фонарь габаритного освещения LH / RH, Лицензионный фонарь LH / RH, Задний комбинированный фонарь LH / RH, Выключатель стеклоподъемника (подсветка) , Реле электрического стеклоподъемника, Блок управления временем, Реле обогрева заднего стекла, Автоматическое противоослепляющее внутреннее зеркало, Переключатель тормоза ASCD, Переключатель сцепления ASCD, Блок управления ASCD, Реле парковочного / нейтрального положения, Разъем канала передачи данных, Блок дистанционного управления, Сигнализация Юнит, Нави
11	10	Блок управления коробкой передач, датчик оборотов, переключатель режимов A / T
12	10	Переключатель с ключом, блок управления временем, комбинированный измеритель, часы, блок сигнализации, индикатор безопасности, NATS Immu, Navi, разъем для передачи данных, автоматический усилитель кондиционера, блок управления коробкой передач
13	10	Лампа внутреннего освещения, передний шаговый фонарь, дверной выключатель, блок управления временем, подсветка отверстия под ключ зажигания, точечный светильник, лампа заднего и правого зеркала заднего вида (подсветка), лампа / выключатель багажного отделения, реле обогрева заднего стекла (дверное зеркало)
14	10	Комбинированный измеритель, часы, переключатель дистанционного управления зеркалом, блок управления Navi, передний монитор
15	–	Не используется
16	15	Розетка
17	10	Инжектор, реле топливного насоса (ECM)
18	10	Блок датчиков диагностики подушек безопасности
19	10	Автоусилитель кондиционера, реле кондиционера, блок управления кондиционером, дверной моторный смеситель
20	15	Реле парковочного / нейтрального положения (переключатель парковочного / нейтрального положения), NATS IMMU, EVAP Электромагнитный клапан регулировки продувки адсорбера, электромагнитный клапан управления завихрителем, реле охлаждающего вентилятора (1, 2, 3), система регулирования подачи воздуха с регулируемой индукцией, ASCD
21	10	Блок дневного света, Блок управления двигателем
22	15	Зажигалка
23	–	Не используется
24	–	Не используется
25	20	Двигатель переднего стеклоочистителя, Двигатель переднего стеклоочистителя, Переключатель переднего стеклоочистителя
26	10	Аварийный выключатель (комбинированный указатель поворота)
27	–	Не используется
28	–	Не используется
29	15	Реле топливного насоса (топливный насос и датчик уровня топлива, конденсатор)
30	10	Комбинированный счетчик, блок управления дневным освещением, генератор переменного тока, выключатель парковочного / нейтрального положения (фонарь заднего хода), дверной выключатель, тормозной выключатель ASCD, выключатель сцепления ASCD, блок управления ASCD, реле парковочного / нейтрального положения
31	10	ABS

Предохранители в салоне

Данный блок находится в приборной панели справа внизу, там где и у предыдущего поколения.

Фотография

Схема

Обозначение

Расположение

Схема

Описание

Блок реле

Фото — схема

Расшифровка

1. Реле электро вентилятора
2. Тормоза
3. Реле вентилятора двигателя
4. АБС
5. Реле системы двигателя
6. Реле электро вентилятора
7. АБС
8. Реле электро вентилятора

Блоки под капотом

Схема

Назначение

1. блок предохранителей в моторном отсеке;
2. блок управления ABS;
3. блок реле;
4. электродвигатель очислителя ветрового стекла;
5. реле предварительного разогрева для автомобилей с дизельным двигателем;
6. реле левой фары;
7. реле звукового сигнала;
8. реле вентилятора обдува радиатора;
9. реле блока управления двигателем;
10. реле вспомогательного оборудования;
11. реле 1 вентилятора обдува радиатора;
12. реле 2 вентилятора обдува радиатора;
13. реле нейтральной передачи;
14. реле кондиционера;
15. реле очистителя заднего стекла;
16. реле правой фары;
17. реле очистителя ветрового стекла

Пример фотографии блока с реле.

Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.

Предохранители в салоне

Вариант 1

Описание

Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)

Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос

Группа ST1. 10А — стартер

Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель

Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер

Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование

Вариант 2

Ниссан Максима А33 с пробегом 1999 — 2006 |

• 1 и 2 — система подачи горючего или воздуха, а также дополнительного снижения токсичности отработавших газов;
• 3 — узел зажигания, обозначает также пропуски зажигания в цилиндрах;
• 4 — дополнительная система контроля выбросов;
• 5 — система скорости автомобиля и холостых оборотов;
• 6 — электронные модули управления и смежные электроцепи;
• 7, 8 — ошибки трансмиссионного агрегата;
• 0 и 9 — резерв.

Help! Машина на ходу заглохла, и не заводится — Nissan — Все Вместе При этом плавают обороты после прогрева ( не сильно ) . Сам датчик можно заменить на BOSCH 4х проводной от Ваза , подключив серый провод сигнальной земли к общей точке заземления на крышке цепи ГРМ.

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

• короткие замыкания;
• токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

• черный – 1А;
• серый – 2А;
• фиолетовый – 3А;
• коричнево-желтый – 5А;
• темно-коричневый – 7.5А;
• красный – 10А;
• голубой – 15А;
• желтый – 20А;
• белый – 25А;
• зеленый – 30А;
• оранжевый – 40А;
• голубой – 60А;
• коричневый – 70А;
• светло-желтый – 80А;
• сиреневый – 100А.

Оттенки цветов могут отличаться

forum.injectorservice.com.ua

нов.стартер, массы, задающий. помехи ДПКВ или все таки комп?

1. Не заводится, есть 1 импульс искры в самом начале. 2. Имеем помехи на ДПКВ заднем. причем без прокруток.

Заменил 2 задающих диска, оба БУ но картина одна и таже. вынул с коробки гидротрасформатор. есть 2 датчика подносишь любой из них в отверстие начинаются стабильные помехи. стартер новый китай пробовал. помехи идут и со снятым стартером тоже.

после окончания вращения стартера помехи как будто пропадают. сегодня взял еще один маховик и другой БУ стартер, но даже крутить стартером не стал, тока зажигание включил сразу сигнал посыпался.

вопрос как проверить ДПКВ на коленке, т.е. как его правильно подключить с внешним питанием , чтоб убедится что нет намагничивания диска и сигнал идет нормальный.

Если к датчику Холла поднести постоянный магнит и зафиксировать его в пространстве — то выходной сигнал датчика примет либо высокий либо низкий уровень и изменяться не будет. У вас же выходной сигнал ДПКВ постоянно самопроизвольно переключается. Это может быть из-за: — проблем с массой датчика — снять осциллограмму напряжения на массе датчика относительно массы кузова автомобиля, — проблем с питанием датчика, например, если питание на датчик пропадает-появляется, — неисправности блока управления — нужно отключить датчик, и снять осциллограмму так чтобы посмотреть, какое напряжение от блока управления приходит на сигнальный контакт разъёма датчика (со стороны жгута проводов). Должно быть стабильно 5V, — наличия вблизи него источника мощного изменяющегося по силе/направлению магнитного поля.

Всё это нужно по очереди перепроверить. Но я думаю, что неисправность обнаружится в одном из первых двух пунктов. Если дойдёте до последнего пункта — вот тогда и подумаем, как его проверить.

теперь если вращать усиленно коленвал, то сигнал на датчике адекватный, так же происходит искрообразование. но, привращении стартером появляется помеха только на заднем ДПКВ, передний ДПКВ и ДПРВ сигнал идет чистый (не делал скрин, но график без возмущений)

заменил стартер на бу в сновыми щетками, но сигнал остался помехами. катушки не стоят, взял только одну и разрядник к ней подцепил.

Второе поколение

Второе поколение популярного седана сошло с конвейера в 1994 году. Его сделали переднеприводным, что отразилось на ходовых характеристиках “Ниссан Цефиро”. После изменения типа привода автомобиль стал более привычным для европейских покупателей. Новинка стала немного больше, а в салоне были сделаны серьезные доработки. Убрав карданный вал, инженеры смогли устранить высокий туннель у задних пассажиров. Количество полезного пространства увеличилось.

Значительно расширилось количество предлагаемых вместе с Nissan Cefiro двигателей. Кроме двухлитрового появились силовые агрегаты с объемом 2,5 и 3,0 литра. В отличие от первого поколения — вторая “Цефиро” стала мягче на дороге и при этом управлялась не хуже. Как и первая модель, вторая пережила 2 рестайлинга и пробыла на конвейере до 1998 года.

Ремонтные мероприятия

В Ниссан Альмера имеется сразу несколько блоков, которые содержат либо сами предохранители, либо реле, либо и то, и другое. Стоит отметить, что вне зависимости от того, «Классик» у вас или «N16», ниже приведённая информация актуальна в любом случае.

Итак, давайте рассмотрим то, как добраться до блоков предохранителей в Альмере:

Первый блок находится в салоне автомобиля. Он расположен за снимаемой крышкой передней панели со стороны водителя.

Второй и третий приборы расположились под капотом. Первый блок находится рядом с АКБ и представляет из себя «чёрный ящик», второй – с левой стороны от мотора (где правое крыло). Стоит отметить, что устройство, расположенное рядом с аккумулятором, содержит предохранители, а другое только реле.
