Блок предохранителей и реле nissan cefiro a32

Почему перегорают предохранители

Прежде чем начать замену предохранителей, нужно выявить, что не работает в машине. Для этого нужно:

1. Найти по схеме неисправную вставку.
2. Отсоединить разъем электроприбора, связанного с ней.
3. Заменить перемычку.
4. Попробовать запустить оборудование.

• повышение нагрузки на предохранитель из-за подключения нестандартного электроприбора повышенной мощности или укорачивания цепи сопротивления;
• повышение бортового напряжения из-за неисправности генератора или аккумулятора;
• короткое замыкание вследствие попадания влаги на токоведущие части или разрушение изоляционного слоя на проводах;
• установка некондиционных или контрафактных запасных частей;
• некачественный или несвоевременный ремонт.

После выявления причины сбоя и ее устранения нужно приступить к замене предохранителей. Главным правилом по обеспечению электрической и пожарной безопасности является использование только калиброванных заводских вставок нужного номинала. Применять перемычки, рассчитанные на больший или меньший ток, нельзя.

Запрещено также использовать:

• монеты;
• фольгу;
• отрезки проволоки или провода;
• гвозди или прочие металлические предметы.

Вынимать и вставлять перемычку нужно диэлектрическими клещами или сухими руками. Делать это инструментами без диэлектрических рукояток и губок запрещено.

Порядок действий по установке предохранителей таков:

1. Расположить автомобиль на полу в гараже или на ровном участке дороги.
2. Заглушить мотор.
3. Отключить электрооборудование.
4. Повернуть ключ в замке зажигания в нулевое положение.
5. Открыть капот моторного отсека.
6. Снять клеммы с аккумулятора.
7. Вскрыть монтажный модуль, где находится поврежденный элемент.
8. Проверить его визуально или тестером на целостность.
9. Вытащить сгоревшую вставку и поставить новую.
10. Завести машину.
11. Испытать оборудование, которое было неисправно.
12. Установить назад все снятые детали.

Если самостоятельно разобраться с проблемой не получилось, нужно обратиться за помощью к электрику в автомастерскую.

Где находится предохранитель звукового сигнала на Ниссан Пульсар?

Мы будем сейчас найдите место предохранителя звукового сигнала на вашем Nissan Pulsar . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют работу вашего звукового сигнала. Мы по очереди поможем вам найти предохранитель для вашего Nissan Pulsar рог.

Замените предохранитель внутри звукового сигнала вашего Nissan Pulsar.

.Сначала мы рассмотрим внутренний предохранитель клаксона вашего Nissan Pulsar. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Nissan Pulsar.

Просмотрите руководство по эксплуатации на крышке блока предохранителей, чтобы найдите предохранитель звукового сигнала вашего Nissan Pulsar , следует отметить как «рог».

Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этой статьи и проверьте свой рожок. В качестве последнего средства вы можете отвезти свою машину к автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите его и проверьте его.

Замена реле предохранителя клаксона на Ниссан Пульсар

Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Чтобы это сделать, вам нужно будет перейти в сторону отсека двигателя:

• Откройте блок предохранителей вашего Nissan Pulsar, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле звукового сигнала, или свои инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители как предохранитель стартера на Nissan Pulsar, или предохранитель автомагнитолы Nissan Pulsar, не думайте дважды, чтобы ознакомиться с нашим веб-контентом, посвященным этим предохранителям.

Дополнительные советы по Nissan Pulsar см. Nissan Pulsar категория.

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

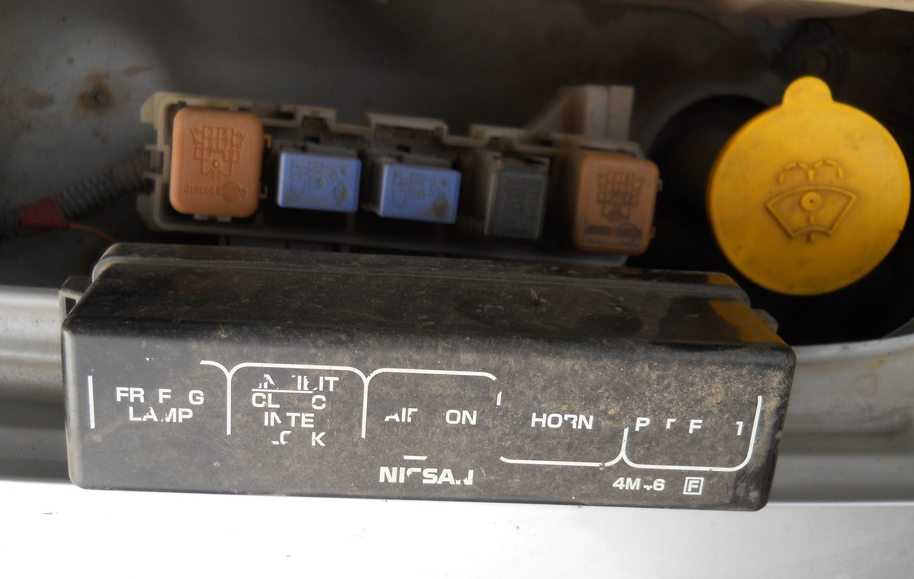

Блок с реле

Обозначение

• fr fog lamp — Реле противотуманных фар
• throt motor — Реле блока управления дроссельной заслонкой
• inhibit clutch inter luck — Реле запрещения запуска («Р»/»N»)
• air con — Реле системы кондиционирования
• horn — Реле звукового сигнала
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения

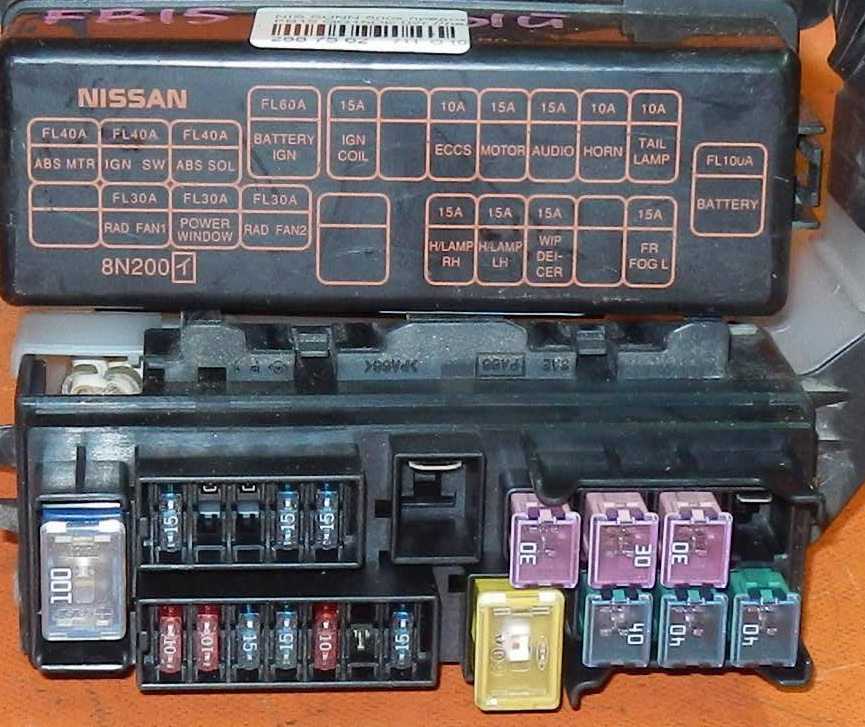

Блок с предохранителями

Расшифровка

Обозначение

• FL 100A BATTERY — Генератор
• FL 60A BATTERY IGN — Зарядка аккумулятора
• FL 40A ABS MTR — Мотор АБС
• FL 40A IGN SW — Замок зажигания
• FL 40A ABS SOL — Датчик АБС
• FL 30A RAD FAN1 — Вентилятор радиатора левый
• FL 30A POWER WINDOW — Эл. стеклоподъемники

FL 30A RAD FAN2 — Вентилятор радиатора правый

FL 15A IGN COIL — Катушки зажигания

FL 15A MOTOR — Нагреватель лямбда-зонда

FL 15A AUDIO — Aудиосистема

FL 15A H/LAMP RH — Правая фара

FL 15A H/LAMP LH — Левая фара

FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя

FL 15A FR FOG L — Противотуманные фары

FL 10A ECCS — Электронная система управления двигателем

FL 10A HORN — Сигнал

FL 10A TAIL LAMP — Задний свет

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Блок предохранителей и реле ВАЗ 2113, 2114, 2115

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ВАЗ.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара .

Практически все цепи автомобиля защищены плавкими предохранителями рассчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора (кроме обмотки возбуждения), зажигание и пуск двигателя.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

№	А	Назначение
1	5	Фонари освещения номерного знака Контрольная лампа включения габаритного освещения Лампа освещения багажника Лампы освещения приборов Лампы габаритного света левого борта
2	7.5	Левая фара (ближний свет)
3	10	Левая фара (дальний свет)
4	10	Правая противотуманная фара
5	30	Электродвигатели стеклоподъемников дверей
6	15	Штепсельная розетка для переносной лампы
7	20	Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал
8	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9	20	Клапан рециркуляции Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Электродвигатель очистителя ветрового стекла Электродвигатель очистителя фар
10	20	Резервный
11	5	Лампы габаритного света правого борта
12	7.5	Правая фара (ближний свет)
13	10	Правая фара (дальний свет) Контрольная лампа включения дальнего света фар
14	10	Левая противотуманная фара
15	20	Электрообогрев сидений Блокировка замка багажника
16	10	Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
17	7.5	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Часы (маршрутный компьютер)
18	25	Лампа освещения вещевого ящика Контроллер отопителя Прикуриватель
19	10	Блокировка замков дверей Задние фонари (лампы света заднего хода) Реле контроля исправности ламп стоп-сигнала и габаритного света Указатели поворотов с контрольными лампами Обмотка возбуждения генератора Блок индикации бортовой системы контроля Комбинация приборов Часы (маршрутный компьютер)
20	7.5	Лампы задних противотуманных фонарей
21	—	Запасной
22	—	Запасной
23	—	Запасной
Реле
К1	Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2	Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4	Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10)
К6	Реле дополнительное (71.3747-01 / 2110-3747310-01)
К7	Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8	Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

№	А	Назначение
1	15	Модуль зажигания, контроллер
2	15	Клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха
3	15	Реле топливного насоса, топливный насос, форсунки.
Реле
К4	Реле электровентилятора
К5	Реле электробензонасоса
К6	Главное реле (реле зажигания)

Предохранитель противотуманных фонарей

В нише панели приборов за монтажным блоком установлен.

На сайте avto-fresh.com вы сможете найти блок предохранителей и реле ваз 2113, 2114, 2115 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 1.6 л., мощность — 97 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1993-2001

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 126 л.с., тип — бензиновый, модель — SR20DE . Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.4 л., мощность — 126 л.с., тип — бензиновый, модель — KA24E . Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 67 л.с., тип — дизель, модель — LD20. Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.3 л., мощность — 75 л.с., тип — дизель, модель — LD23 . Привод: задний. Год выпуска: 1995-2001

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Минивэн Nissan Serena выпускается в Японии и Испании. Поэтому есть модели как с левым так и правым рулем. Первое поколение ниссан серена обозначается С23. Годы выпуска: 1991, 1992, 1993, 1994, 1995, 1998. Второе поколение маркируется как С24, производилось в 1999, 2000, 2001, 2002, 2003, 2004. Третье поколение с25 поставлялось на рынки в 2005, 2006, 2007, 2008, 2009 и 2010. Далее в производство поступила 4 (с26) и 5 (с27) поколения, которое собирается по настоящее время. Мы предлагаем ознакомится с информацией с описанием расположения блоков предохранителей и реле ниссан серена с23, с24 и с25 моделей. Покажем схемы блоков, их фотографии и назначение элементов. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

Блок с реле

Обозначение

p, blockquote 19,0,0,1,0 —>

• fr fog lamp — Реле противотуманных фар
• throt motor — Реле блока управления дроссельной заслонкой
• inhibit clutch inter luck — Реле запрещения запуска («Р»/»N»)
• air con — Реле системы кондиционирования
• horn — Реле звукового сигнала
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения

Блок с предохранителями

Расшифровка

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Обозначение

• FL 100A BATTERY — Генератор
• FL 60A BATTERY IGN — Зарядка аккумулятора
• FL 40A ABS MTR — Мотор АБС
• FL 40A IGN SW — Замок зажигания
• FL 40A ABS SOL — Датчик АБС
• FL 30A RAD FAN1 — Вентилятор радиатора левый
• FL 30A POWER WINDOW — Эл. стеклоподъемники
• FL 30A RAD FAN2 — Вентилятор радиатора правый
• FL 15A IGN COIL — Катушки зажигания
• FL 15A MOTOR — Нагреватель лямбда-зонда
• FL 15A AUDIO — Aудиосистема
• FL 15A H/LAMP RH — Правая фара
• FL 15A H/LAMP LH — Левая фара FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
• FL 15A FR FOG L — Противотуманные фары
• FL 10A ECCS — Электронная система управления двигателем
• FL 10A HORN — Сигнал
• FL 10A TAIL LAMP — Задний свет

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.

Схема предохранителей на Санни ФБ14 и ФБ 15

Распиновка и обозначение элементов схемы отмечены на задней стороне крышки монтажного модуля с предохранителями. Здесь указан порядковый номер, номинал и цвет элемента.

Салонные блоки

Расшифровка таблички на нижней стороне крышки монтажного бокса подскажет владельцу, что на плате салона находятся вставки:

• электрических зеркал;
• розетки прикуривателя (асс);
• кислородного датчика;
• бензонасоса;
• заднего кондиционера и печки;
• электропакета;
• омывателей заднего и переднего стекла;
• спидометра;
• тахометра;
• системы впрыска бензина;
• контроллера автоматической КПП;
• контрольных ламп на приборной доске;
• подушек безопасности и т.д.

Блок под капотом.

Блоки в моторном отсеке

Под капотом Ниссан Санни находятся защитные устройства:

• генератора;
• зарядного устройства аккумуляторной батареи;
• звукового сигнала;
• лямбда-зонда;
• привода антиблокировочной системы;
• катушки зажигания;
• подачи питания на противотуманные фары;
• магнитолы;
• обогревателя щеток стеклоочистителей;
• огней движения задним ходом;
• электронной системы управления ДВС и пр.

В модуле рядом с бачком омывателя находится несколько реле:

• вентиляторов охлаждения двигателя (rad fan);
• запрета пуска мотора;
• узла включения дроссельной заслонки;
• системы кондиционирования и т.д.

Предохранители Toyota Mark 2 (X100), 1996 — 2000

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы моделей Тойота Марк 2 1996, 1997, 1998, 1999, 2000 года выпуска, 2WD&4WD с дизельным 2L-TE (2,4 л с турбонаддувом) и бензиновыми 4S-FE (1,8 л), 1G-FE (2,0 л), 1JZ-GE (2,5л), 1JZ-GTE (2,5 л с турбонаддувом), 2JZ-GE (3,0 л) двигателями.

В салоне

Расположение блока показано на изображении выше.

Фото — пример.

Схема салонного блока предохранителей
№	Ток, А	Описание
1	30	Люк
2	10	Передние и задние габариты, подсветка номерного знака
3	15	Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла
4	20	Центральный замок
5	7,5	Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы
6	10	Указатели поворотов
7	20	Электропривод стеклоподъемника двери водителя
8	10	Электронный блок управления двигателем
9	15	Системы ABS (АБС), TRC, VSC, «круиз-контроль», автоматического включения/отключения фар
10	20	Стоп-сигналы
11	7,5	Стартер
12	15	Комбинация приборов, система дистанционного управления замками дверей и крышки багажника, система преднатяжителей ремней безопасности
13	20	Антиобледенитель щеток стеклоочистителя лобового стекла
14	20	Электропривод стеклоподъемника задней левой двери
15	20	Электродвигатель стеклоочистителя
16	15	Противотуманные фары
17	20	Электропривод стеклоподъемника двери переднего пассажира
18	10	Магнитола, многофункциональный дисплей
19	10	Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника
20	20	Электропривод стеклоподъемника задней правой двери
21	10	Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал
22	30	Электропривод сидений
23	7,5	Электропривод системы повышения частоты вращения холостого хода
24	15	Предохранитель прикуривателя марк 2

В моторном отсеке

Монтажный блок находится около аккумулятора, и закрыт пластиковой крышкой.

Общий вид.

Схема предохранителей в моторном отсеке Марк 2
№	Ток, А	Защищаемая цепь
1	15	Освещение салона, часы
2	15	Правая фара (1)
3	20	Центральный замок
4	25	Магнитола, многофункциональный дисплей
5	15	Левая фара (1)
6	10	Звуковой сигнал
7	20	Электронный блок управления двигателем EFI (2)
8	20	Электронный блок управления двигателем AM2
9	15	Аварийная сигнализация
10	7,5	Генератор
11 (3)	15	Правая фара (дальний свет)
12 (3)	15	Правая фара (ближний свет)
13 (4)	30	Электродвигатель вентилятора FAN №2
14 (4)	30	Электродвигатель вентилятора FAN №1
13 (5)	30	Электродвигатель вентилятора RDI FAN
14 (5)	20	Система изменения жесткости амортизаторов (TEMS)
14 (6)	20	Подогреватель топлива
(1) — Комплектации TOURER-V и TOURERS: 2 — левая фара (дальний свет); 5 — левая фара (ближний свет); (2) — Модели с дизельным двигателем «ECD», (3) — Комплектации TOURER-V и TOURERS, (4) — Комплектации TOURER-V. TOURERS и TOURER, (6) — Комплектация GRANDE-G, (6) — Только модели с дизельными двигателями.

Найдите предохранители ближнего света моего Nissan Pulsar

Вам доступны несколько вариантов расположения предохранителей ближнего света. Во-первых, имейте руководство по эксплуатации вашего автомобиля.

Проверьте содержание, некоторые страницы соответствуют конкретно все предохранители твоего ХХX. Также можно посетить веб-сайт производителя вашего Nissan Pulsar, чтобы получить руководство пользователя.

Однако если у вас больше нет этого знаменитого руководства, это не имеет значения, в этой ситуации у вас, вероятно, будет панель предохранителей, который находится под приборной панелью. Он также может быть в перчаточном ящике или где-нибудь еще. под капотом вашего Nissan Pulsar, в моторном отсеке.

Схема предохранителей света на вашем Nissan Pulsar

На внутренней части панель предохранителей, вы увидите полная схема предохранителей вашего Nissan Pulsar. Вы откроете для себя подходящие фары ближнего света, которые вы ищете, что даст возможность решить вашу проблему.

Чтобы поддержать вас в этом, у нас также есть разработал статью о предохранителях и обращении с ними, которую вы можете найти здесь:

Где блок предохранителей на Nissan Pulsar

Электронные блоки предохранители и реле расположенные в салоне Ниссан Альмера Классик

В передней панели Ниссан Альмера Классик выделим 8 мест установки электронных блоков и отдельных реле. Далее рассмотрим две схемы расположения электронных блоков и реле в передней панели Альмера Классик.

Схема №1 расположения блоков и реле в салоне автомобиля Альмера Классик

1. Блок-1 предохранителей и реле;
   1. 1 Обратная сторона блока-1 предохранителей и реле ;
2. Реле дверных замков;
3. Блок HFK;
4. Реле EGI;
5. Реле электропривода дроссельной заслонки (QJ16);
6. Блок управления АКП;
7. Блок управления подушками безопасности;
8. Блок реле в составе из:
   • реле задних габаритных фонарей;
   • реле обогревателя щеток очистителей ветрового стекла;
   • реле экономии заряда аккумулятора;
   • реле АСС2;

Далее подробно рассмотрим расположение реле блока-1 и его обратную сторону 1.1

Для доступа к реле блока-1 нужно снять декоративную часть панели приборов под рулевой колонкой.

С правой стороны блока-1 установлены:

• Реле стеклоподъемников;
• Реле заднего противотуманного фонаря;
• Реле отпирания дверей;

С левой стороны блока-1 установлены:

• Прерыватель;
• Реле зеркал;

С обратной стороны блока-1 (на схеме 1.1) установлены:

• Реле нагревателя;
• Реле АСС;
• Реле IGN1;
• Реле IGN2;

Схема №2 расположения электронных блоков и реле в салоне Альмера Классик

Данная схема альтернативная для сравнения.

1. монтажный блок предохранителей и реле;
2. электронный блок управления двигателем;
3. блок управления подушками безопасности;
4. электронный блок управления АБС;
5. реле блока управления двигателем;
6. реле времени очистителя ветрового стекла;
7. блок централизованной блокировки замков дверей;
8. реле блокировки стартера;
9. блок управления сигнализатором не выключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
10. реле-прерыватель указателей поворота и аварийной сигнализации;
11. выключатель стоп-сигнала;
12. реле противотуманных фар;
13. реле бензонасоса;
14. реле времени очистителя заднего стекла;
15. разъем жгута проводов дверных выключателей;
16. разъем жгута проводов салона и моторного отсека;
17. выключатель стеклоподъемников и люка крыши.

Предохранители блока-1 в салоне Альмера Классик

Блок-1 расположен в передней панели автомобиля слева от рулевой колонки за откидным отсеком для мелочей.

Для доступа к предохранителям нужно снять пластиковый карман (см. фото выше). На обратной стороне нанесена схема и описание предохранителей.

Далее рассмотрим схему расположения предохранителей блока-1 в салоне автомобиля

Таблица с описанием назначения предохранителей блока-1 в салоне Ниссан Альмера Классик

№	Сила тока, А	Цветпр-ля	Наименование потребителя
1	10	Красный	Плафон освещения салона
2	15	Синий	Дверные замки
3	10	Красный	Фонари стоп-сигнала
4	10	Красный	Аудиосистема
5	10	Красный	Система управления двигателем
6	10	Красный	Подушки безопасности
7	10	Красный	Кондиционер
8	10	Красный	Система управления АКП
9	10	Красный	Питание зажигания
10	10	Красный	Питание от аккумулятора
11	20	Желтый	Обогреватель заднего стекла
12	–	–	Резерв
13	10	Красный	Фары
14	10	Красный	Форсунки
15	10	Красный	Комбинация приборов и часы
16	15	Синий	Прикуриватель
17	10	Красный	Наружное зеркало заднего обзора
18	15	Синий	Нагнетатель 1
19	15	Синий	Нагнетатель 1
20	–	–	Резерв
21	10	Красный	Фонари указателя поворота
22	10	Красный	Комбинация приборов и фонари заднего хода
23	10	Красный	ABS
24	20	Желтый	Стеклоочистители
25	10	Красный	Обогрев сидений
26	15	Синий	Топливный насос
27	15	Синий	Аудиосистема
28	10	Красный	Дополнительное электрооборудование салона

Предохранители на Nissan Sunny FB15

На сегодняшний день автомобиль Nissan Sunny выпускался в 12 поколениях, начиная с 1966 года, чтобы соответствовать техническим открытиям и предоставить максимальный комфорт для своих владельцев.

Для работы любого автомобиля требуется наличие специальных узлов и механизмов, поскольку только так можно рассчитывать на безопасную и стабильную работу. Автомобиль Nissan Sunny FB15 – это вариант 11-го поколения, который идеально сочетает в себе высокий уровень надежности и функциональности. Но при отсутствии должного обслуживания имеет место высокая вероятность повреждения такие немаловажных элементов, как реле и предохранители.
