Nissan almera tino (v10)

Неисправности блока реле и способы их устранения

Блок реле в автомобиле Nissan Tino является важной частью электрооборудования и отвечает за передачу электрического

сигнала различным узлам и системам автомобиля. В случае неисправности блока реле, могут возникнуть проблемы в работе

определенных функций авто.

Вот некоторые распространенные неисправности блока реле:

1. Блок реле не работает: Если блок реле полностью не функционирует, то могут возникнуть проблемы

   с работой различных систем, таких как освещение, стеклоочистители, моторчики, автосигнализация и т. д.

   Проверьте связанные предохранители и замените сгоревшие предохранители при необходимости.

2. Периодическое несрабатывание реле: Если блок реле иногда не соединяет контакты, это может привести

   к временным проблемам в работе различных систем. Проверьте реле на наличие коррозии или повреждения контактов.

   Очистите контакты или замените реле.

3. Постоянное нажатие или замыкание реле: Если блок реле застревает в состоянии включено (замкнуто),

   это может привести к непрерывному работе соответствующей функции авто. Замените реле, чтобы устранить эту проблему.

4. Слабый контакт реле: Если контакты реле плохо соединены, реле может периодически включаться и

   выключаться, вызывая мерцание света или другие проблемы. Проверьте, хорошо ли контакты реле установлены и

   замените реле при необходимости.

Однако, следует помнить, что для точной диагностики и устранения проблем с блоком реле рекомендуется обратиться к

квалифицированному специалисту сервисного центра Nissan или автосервису, работающему с автомобилями данной марки.

Специалисты проведут детальную диагностику, определят причину проблемы и произведут необходимые ремонтные работы.

j11

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Самый верхний ряд — запасные предохранители.

Схема с обратной стороны крышки

Назначение элементов

Нумерация с лева на право, с верху вниз.

1. 15А Стеклоомываетель
2. 10А Подушки безопастности
3. 5А Приборная панель
4. 10А Система зажигания
5. 10А VDC (система стабилизации, контроля курсовой устойчивости)
6. 15A Подогрев сидений
7. 20А Вентилятор
8. 5А Подсветка приборов, кнопок, бардачка
9. 20А Резерв
10. 15А Обогреватель стекла
11. 15А Обогреватель стекла
12. 10А Зеркала
13. 10А Система курсовой устойчивости
14. 10А Элекроустройства
15. 15А Прикуриватель передний
16. 10А Резерв
17. 20А Вентилятор
18. 10А Резерв
19. 20А Аудиосистема
20. 5А Электрокомпоненты
21. 10А Приборная панель
22. 10А Освещение салона
23. 20А Резерв
24. 10А Стоп сигналы
25. 10А Антенна иммобилайзера
26. 5А Выключатель, датчик сцепления
27. 10А BMC
28. 10A Электрокомпоненты
29. 20А Питание открытие/ закрытие дверей
30. 15А Стеклоочистители
31. 15А Задняя розетка (прикуриватель)
32. 15А Аварийная сигнализация, сигналы поворота

Отдельные элементы реле находятся с обратной стороны блока.

• Реле системы зажигания
• Реле переднего вентилятора двигателя
• Реле задних противотуманных фар
• Вспомогательное реле

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

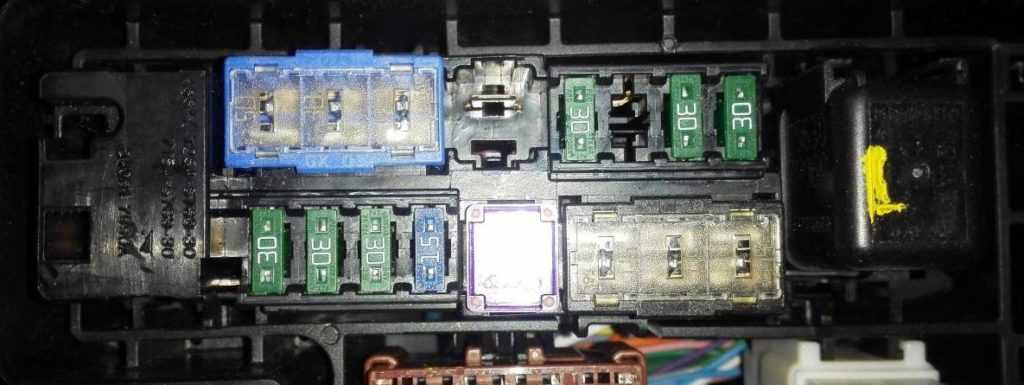

Фото 1-го монтажного блока

Описание 1-го монтажного блока

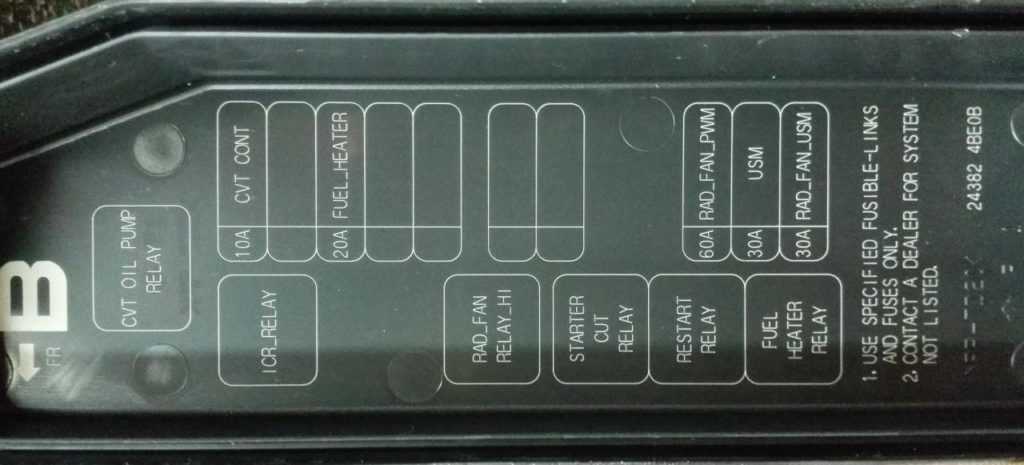

Схема

Перевод обозначений на русском

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под фарой

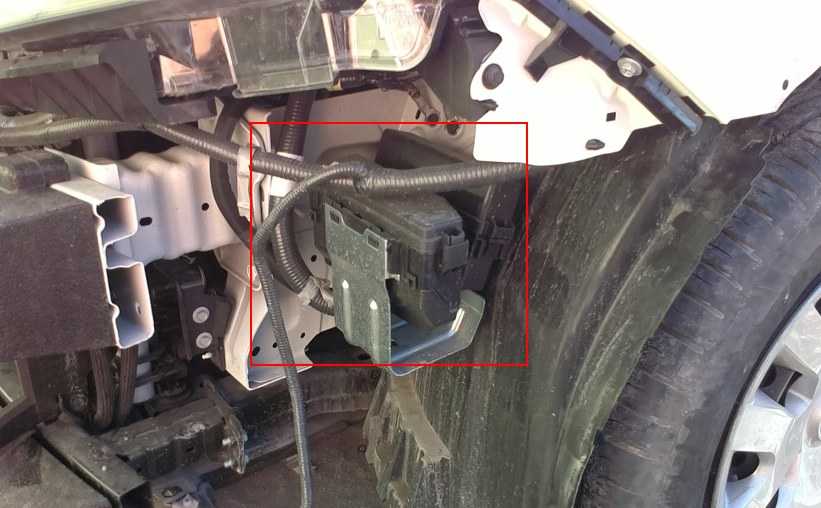

Они расположены под левой фарой, за бампером.

Блок 1 — пример фото

Пример схемы 1-го блока

Блок 2 — фотография

Схема 2-го блока под фарой

Обозначение

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи.

Схема

Автомобильная марка «Ниссан» очень популярна в России и странах СНГ, что связано с хорошим качеством автомобилей за приемлемую цену. Компания из Японии сумела зарекомендовать себя как производителя, делающего функциональные и современные машины. Все модели «Ниссан» оснащены достаточным количеством различного электрооборудования, которое иногда выходит из строя. Ничего удивительного в данном явлении нет, ведь машина — это механизм, которому свойственно ломаться. Проблема, побудившая выход из строя какого-либо прибора, может появиться в совершенно любом узле элетроцепи. Однако в большинстве случаев виной неисправности электрооснащения является поломанный блок предохранителей или отдельные его элементы.

Ниссан тиида — предохранители и реле

Nissan Tiida — компактный автомобиль С — сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году. С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены. В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.

Сверяйте назначение предохранителей со схемами на обратной стороне защитной крышки.

Ниссан скайлайн — предохранители и реле

Nissan Skyline выпускается в 13 поколениях с 1957 года. Последние модели в США продавались как Infiniti G. 11-ое поколение обозначается как v35 и производилось в 2000, 2001, 2002, 2003, 2004, 2005 году. Далее с 2006 года ему на смену пришло 12-ое поколение — V36. В нашей статье мы представим информацию о блоках предохранителей и реле ниссан скайлайн v35 и v36, покажем где они расположены, а так же их фотографии и схемы с описанием элементов.

V35

Блок в салоне

Находится в ногах водителя, за защитной крышкой.

Расположение

Фотография

Таблица с описанием

С обратной стороны могут располагаться несколько реле.

Блоки под капотом

Расположение

1. Монтажный блок с предохранителями и реле
2. Блок предохранителей
3. Блок реле
4. Блок предохранителей высокой мощности на аккумуляторе

Схема

Фотография монтажного блока

Описание реле

Если возникли затруднения с переводом на русский, вот расшифровка некоторых из них.

Блок в салоне

Тут находится предохранитель отвечающий за прикуриватель. Подробнее смотрите на обратной стороне защитной крышки.

Блоки под капотом

Монтажный блок

Данный материал требует доработки. Будем благодарны, если вы поделитесь своей информацией и фотографиями.

Предохранители и реле Nissan Murano (Z51), 2008 — 2020 г.в.

Цепи питания автомобиля защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Схемы блоков актуальны для моделей Ниссан Мурано (Z51) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020 года выпуска.

В моторном отсеке

Блок в подкапотном пространстве.

Назначение предохранителей в блоке моторного отсека
№	Защищаемая цепь	Ток, A
41	Реле бензонасоса	15
42	вентилятора системы охлаждения 2, вентилятора системы охлаждения 3	10
43	Блок управления коробкой передач (TCM), датчик частоты вращения	10
44	Форсунки, блок управления двигателем (ECM)	10
45	ABS, полный привод	10
46	Датчик соотношения воздух топливо, кислородный датчик	15
47	Многофункциональный переключатель	10
48	блокировка руля	10
49	кондиционер	10
50	блок управления двигателем	15
51	Реле дроссельной заслонки	15
52	Передний габаритный свет	10
53	Задний габаритный свет, освещение номерного знака, освещение салона, подсветка панели приборов/выключателей, освещение перчаточного ящика, подсветка пепельницы, комбинация приборов, многофункциональный переключатель	10
54	Левый дальний свет	10
55	Правый дальний свет	10
56	Левый ближний свет	15
57	Правый ближний свет	15
58	реле переднего противотуманного света	15
59	дневные ходовые огни	10
60	Реле переднего стеклоочистителя	30

Дополнительный блок предохранителей №1 ниссан мурано
№	Защищаемая цепь	Ток, A
31	Опционный коннектор	20
32	Блок управления спинкой заднего сиденья	15
33	розетки	20
34	подогрев сидений	20
35	Аудио система, передний/задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой	20
36	Полный привод	15
37	звуковой сигнал	10
38	Генератор, сирена противоугонной системы	15
F	ABS	40
G	40
H	—	—
I	Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R	50
J	Автоматический выключатель (блок управления дверью багажника)	40
K	вентилятор системы охлаждения 2, вентилятор системы охлаждения 3	40
L	Блок кузовной электроники (BCM) автоматический выключатель (настройки водителя, электропривод сиденья водителя)	40
M	вентилятор системы охлаждения 1	40
R1	Реле гудка

Дополнительный блок предохранителей №2
№	Защищаемая цепь	Ток, A
23	Усилитель BOSE	15
24	15
25	Сабвуфер	15
61	Реле омывателей фар	40

Блок силовых предохранителей на плюс клемме аккумулятора
№	Защищаемая цепь	Ток, А
A	стартер, генератор, предохранители: «B», «C»	250
B	Предохранители: «F», «G», «I», «J», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38»	100
C	Реле дальнего света (предохранители: «54», «55»), реле ближнего света (предохранители: «56», «57»), реле габаритного света (предохранители: «52», «53»), предохранители: «58», «59», «60»	60
D	Вспомогательное реле (предохранители: «18», «19», «20»), реле обогрева заднего стекла(предохранители: «13», «14», «15»), реле отопителя (предохранители: «21», «22»), предохранители: «5», «6», «7», «9», «10», «11», «23», «24», «25», «61»	100
E	Реле зажигания (предохранители: «41», «42», «43», «44», «45», «46», «47»), предохранители: «48», «49», «50», «51»	80

В салоне

Салонный монтажный блок.

Назначение предохранителей в блоке салона мурано z51
№	Защищаемая цепь	Ток, A
1	Подогрев сидений	15
2	Подушки безопасности	10
3	Блок управления дверью багажника, круиз-контроль (ASCD), выключатель ламп стоп-сигнала, корректор света фар, подушки двигателя, диагностический разъем, датчик угла поворота рулевого колеса, усилитель кондиционера, реле подогрева сидений, усилитель рулевого управления, блок кузовной электроники (BCM), блок управления навигацией, зеркало заднего вида	10
4	Комбинация приборов, реле ламп заднего хода	10
5	Реле открытия лючка бензобака	10
6	Диагностический разъем, зуммер, усилитель кондиционера, блок управления дверью багажника, предупреждающий зуммер двери багажника, сирена, датчик наклона, датчик света, датчик дождя, блок управления спинкой заднего сиденья	10
7	Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM)	10
8	—	—
9	Кнопка запуска, слот ключа, индикатор противоугонной системы	10
10	Память сидений, блок кузовной электроники (BCM)	10
11	Комбинация приборов, блок управления коробкой передач (TCM)	10
12	—	—
13	Обогрев зеркал, усилитель кондиционера	10
14	Обогрев заднего стекла	20
15	20
16	Нет	—
17	—
18	Предохранитель прикуривателя мурано z51	15
19	Аудио система, дисплей, усилитель кондиционера, задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой, реле розеток, блок кузовной электроники (BCM), многофункциональный переключатель, блок управления зеркалами	10
20	Передняя розетка	15
21	Мотор отопителя	15
22	15
Реле
R1	Зажигание
R2	Обогрев заднего стекла
R3	Вспомогательное
R4	отопитель

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Предохранители и реле под капотом

Блок с предохранителями

Находится рядом с аккумулятором.

На крышке будет находится актуальная схема с описанием.

Фото пример (2,2 дизель)

Схема (бензин)

Расшифровка (общая)

p, blockquote 19,0,0,0,0 —>

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А Мотор системы ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, рядом с бочком омывающей жидкости.

p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>

Расшифровка

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)

Источник статьи: http://vsepredohraniteli.ru/nissan/tino.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Значимость блока реле для работы автомобиля

Блок реле является одной из самых важных частей электрической системы автомобиля и играет ключевую роль в обеспечении нормальной работы всех электрических устройств и систем автомобиля.

В основном задачей блока реле является переключение электрического тока по наличию определенных условий, которые определяются сигналами от других электрических устройств или систем автомобиля.

При работе автомобиля блок реле выполняет ряд важных функций:

1. Защита от перегрузок: блок реле контролирует электрический ток, поступающий к различным устройствам и системам автомобиля, и переключает его или прерывает под действием сигнала от датчика перегрузки. Это позволяет избежать повреждения электрических компонентов и систем автомобиля.

2. Переключение: блок реле переключает электрический ток в различные системы автомобиля в зависимости от сигналов от других устройств. Например, блок реле может переключить ток в систему зажигания, чтобы запустить двигатель, или в систему освещения, чтобы включить фары.

3. Защита от короткого замыкания: блок реле контролирует электрический ток и может прервать его под действием сигнала от датчика короткого замыкания. Это защищает электрические компоненты и системы от повреждений, которые могут возникнуть при коротком замыкании.

4. Автоматическое включение и выключение: блок реле может автоматически включать и выключать различные системы автомобиля в зависимости от определенных условий или сигналов от других устройств. Например, блок реле может автоматически включить систему освещения при включении фары, или выключить систему дворников при отключении двигателя.

Блок реле является неотъемлемой частью электрической системы автомобиля и от его правильной работы зависит надежность и функциональность всех электрических устройств и систем автомобиля

Поэтому в случае возникновения проблем с электрическими системами автомобиля, следует обратить внимание и на состояние и работу блока реле

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

Схема

Описание

1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП, переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль , комбинация приборов
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП, кондиционер, навига­ционная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок.
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель
42	40А Вспомогательный воздушный вентилятор 25А Радио
43	5А S-контакт 10А Элементы управления двигателем
44	30/15А Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

Реле звукового сигнала

Промежуточное реле контакта Х

Реле стеклоочистителей

Реле топливного насоса Реле свечей накаливания

Свободное

Свободное

Предохранитель

Предохранитель

Расшифровка Z

Реле вентилятора радиатора (Кондиционер)

Реле муфты сцепления

Реле магнитной муфты (Кондиционер)

Реле кондиционера

Реле топливного насоса на дизельных двигателях

Реле внешнего освещения Оборудование такси

Реле фар

Реле свечей накаливания

Свободное

Реле противотуманных фар

Реле средств связи

Реле стартера

Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

Фото — пример

Схема

Описание

Свободное

Реле ABS/EDS/ESC

Реле ABS/EDS/ESC

Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень

Реле вентилятора для максимальной скорости

Реле вентилятора 300 Вт, 2 ступень

Предохранитель вентилятора, 5А

Предохранитель вентилятора, 30А

Предохранитель гидравлического насоса, 50А

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

Фото — пример исполнения

Схема

Обозначение реле

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Назначение предохранителей

B	10А Предохранитель для форсунок (S116)
B	5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя
D	50А Предохранитель насоса вторичного воздуха (S130)
E	40А Предохранитель для клеммы катушки зажигания (S115)
F	5А Предохранитель модуля управления двигателем (ECM) (S102)
G	10А Предохранитель электроники двигателя (S282)

Мы так же подготовили видео обзор данной статьи.

На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.

Устройство блока и причины поломки

Из школьного курса физики каждому человеку знакома опасность электроцепей в тех случаях, когда в них случается некая неисправность. Подобные системы приборов автомобилей «Ниссан» не являются исключением. Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: предохранители и реле.Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей.
Данные элементы представляют собой плавкие материалы, способные проводить ток, но только в определённом силовом промежутке. Что это значит? В первую очередь такая конструкция плавкого предохранителя (ПП) необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена. Дело в том, что каждый защитный элемент имеет меньший порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор. Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства (оно, естественно, перестаёт работать). Подобная организация помогает предотвратить воспламенение проводки и ряд других неприятных проблем.

Важно!
Реле — это элементы более масштабной защиты, активизирующиеся во время кратковременных и сильных превышениях силы тока в электросистеме Ниссан. Для более удобного и простого осуществления ремонта все «защитники» объединены в один или несколько приборов, называемых блоками

Такая специфичность и важность блока предохранителей (БП) делает обязательным для автовладельца систематичные мероприятия по проверке состояния узла. Выйти из строя отдельный ПП, реле или весь блок целиком могут по ряду причин, основными из них являются:

• выход из строя конкретного электрического прибора;
• короткое замыкание, как правило, происходящее в проводке;
• чрезмерное и долговременно превышение силы тока в электроцепи;
• плохое качество проводимого ранее ремонта;
• производственный брак;
• временной износ.

Все потенциальные причины плавления предохранителя или выхода из строя другого узла блока необходимо изучить как можно лучше

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан

База данных

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

1	Предохранители на клемме + АКБ
2	Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3	Монтажный блок около аккумуляторной батареи
4	Блок дополнительных реле

Предохранители на клемме + АКБ

1	120	Усилитель рулевого управления, ABS, омыватель фар.
2	60	Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3	80	Лампы ближнего и дальнего головного света.
4	80	Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5	100	Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.

Далее представлено расположение и назначение предохранителей и реле.

R1	—	Реле обогрева заднего стекла
R2	—	Главное реле блока управления двигателем
R3	—	Реле ближний свет фар
R4	—	Реле дальнего света
R5	—	Реле стартера
R6	—	Реле вентилятора 2 системы охлаждения двигателя
R7	—	Реле вентилятора 1 системы охлаждения двигателя
R8	—	Реле вентилятора 3 системы охлаждения двигателя
R9	—	Реле зажигания
1	—	—
2	—	—
3	10	Правая фара, дальний свет
4	10	Левая фара, дальний свет
5	—	—
6	10	Задние фонари
7	—	—
8	30	Стеклоочиститель
9	15	Левая фара, ближний свет
10	15	Правая фара, ближний свет
11	10	Компрессор кондиционера
12	—	—
13	—	—
14	—	—
15	20	Обогрев заднего стекла
16	—	—
17	20	Топливный насос
18	10	Блок управления автоматической коробкой переключения передач
19	10	Блок управления ABS
20	10	Лампы заднего хода
21	15	Дополнительное оборудование
22	20	Блок управления двигателем
23	10	Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд)
24	10	Система впрыска топлива
25	15	Передние противотуманные фары

Монтажный блок около аккумуляторной батареи

Далее представлено расположение и назначение предохранителей и реле.

R1	—	Реле звукового сигнала
1	10	Иммобилайзер
2	10	Обогрев сидений
3	10	Цепь возбуждения генератора
4	10	Звуковой сигнал
5	60/30/30	Блок управления усилителем рулевого управления / омыватель головных фар / система ABS
6	50	Электрические стеклоподъемники
7	—	—
8	—	—
9	—	—
10	15	Аудиосистема
11	40/40/40	Замок зажигания / блок управления электрооборудованием кузова / система ABS
12	—	—

В блоке дополнительных реле расположено реле включения омывателя головных фар.

Монтажный блок в салоне автомобиля

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.

R1	—	Реле обогрева заднего стекла элетровентилятора отопителя
R2	—	Реле дополнительного оборудования
R3	—	Реле (не установлено)
R4	—	Реле обогрева наружних зеркал
R5	—	Реле иммобилайзера
1	10	Система пассивной безопасности (подушки безопасности, SRS)
2	10	Дополнительное оборудование салона
3	10	Комбинация приборов
4	15	Насос стеклоомывателя
5	10	Обогрев наружных зеркал
6	10	Электропривод зеркал, аудиосистема
7	10	Стоп-сигналы
8	10	Освещение салона
9	10	Блок управления электрооборудованием кузова
10	—	—
11	10	Лампа габаритного огня правого заднего фонаря (не установлен)
12	10	Лампа габаритного огня левого заднего фонаря (не установлен)
13	10	Комбинация приборов
14	10	Дополнительное оборудование салона
15	15	Электродвигатель системы охлаждения двигателя
16	10	Система отопления, кондиционирования и вентиляции салона
17	15	Электродвигатель системы охлаждения двигателя
18	—	—
19	15	Розетка для подключения дополнительного оборудования
20	—	—
