Расположение и как заменить предохранители на опель зафире

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом

Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

регулировка фар — Внешнее освещение — Опель Клуб Первый Российский

Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.

Регулировка фар Opel Vectra B

Следующим шагом в регулировании фар является определение центра автомобиля. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля.

Давление в шинах автомобиля должно быть достаточным, а на водительское место следует посадить человека хотя с этой же целью можно использовать груз, равный весу человека.

При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.

Фары не являются исключением.

Потому что плохо отрегулированные фары могут ослепить водителя встречного автомобиля и привести к ДТП. Конечно, на станции технического обслуживания можно провести гораздо более точную настройку фар автомобиля, однако вы можете осуществить самостоятельное корректирование фар авто.

Детали и расходники:

При этом точности такой настройку будет более чем достаточно. Рассмотрим на примере автомобиля Ваз , как можно самостоятельно отрегулировать фары автомобиля.

В данной модели устройство фар автомобиля подразумевает в себе наличие по 2 фары ближнего и дальнего света. Осуществлять настройку фар лучше поздно вечером или ночью. Система проверки, настройки и регулировки фар Перед настройкой фар авто лучше всего поставить на расстоянии 5 метров вертикальный щит или использовать вместо него ровную стену.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Engine compartment

There are 2 separate boxes under the hood: one with fuses and one with a relay.

Fuse box

Diagram

Designation

Ef1	60A Ignition lock
Ef2	60A Fuse / Relay Box – Instrument Cluster, Low Beam, Daytime Running Lights, Anti-theft System, Immobilizer Control Unit, Engine Management
Ef3	60A Power circuits of most electrical appliances
Ef4	20A Electric motors of the cooling system fan (X12XE – without air conditioning)
Ef5	60A ABS
Ef6	30A Engine management
Ef7	80A Power steering pump
Ef8	40А Electric motors of the cooling system fan (gasoline – except for Х20ХЕ with air conditioning)

Diagram

Type 1

1	–
2	Cooling fan motor relay (except Z12XE)
3	Fuel pump relay (except Z20LET / Z22SE)
4	Fuel pump relay (Z22SE / Z20LET)
5	Coolant pump motor relay (Z20LET)
6	Cooling fan motor relay
7	Headlight washer delay relay
8	–

Type 2

1	–
2	Cooling fan motor relay (X16SZR, X18XE1, X20XEV)
3	Cooling fan motor relay (X14XE, X16XEL)
4	Fuel pump relay
5	–
6	Cooling fan motor relay
7	Headlight washer delay relay
8	–

And if you want to help supplement the material, write in the comments.

Замена предохранителей и реле

Автомобиль Opel Zafira A может прослужить долго, если обеспечивать своевременные осмотры всех его узлов. Однако поломок иногда бывает не избежать, и порой автолюбителям приходится столкнуться с перегоранием предохранителей или реле. В этом случае потребуется осуществить замену элемента.

Но для начала неисправность детали нужно доказать. Определить, что предохранитель вышел из строя, можно невооруженным глазом, и иногда даже нет необходимости откручивать крышку блока.

О неисправности элемента можно догадаться, если какая-то система или какое-либо устройство в автомобиле перестало функционировать. Подобное означает разрыв электрической цепи, который возможен в случае перегорания предохранителя. Чтобы его заменить, потребуется выполнить следующие действия:

• Отключить двигатель и аккумулятор для безопасности проводимых работ.
• Найти компонент, требующий замены. Он может располагаться в любом из представленных выше блоков. Для этого стоит воспользоваться схемой, где каждый предохранитель подписан.
• Снять облицовочную часть блока – крышку. Это можно сделать с помощью отвертки.
• Осмотреть компоненты блока предохранителей на наличие повреждений. Вышедший из строя элемент значительно темнее остальных, так как его корпус подвергся небольшому возгоранию.
• Демонтировать с помощью небольших щипчиков сломанный предохранитель и на его место установить новый. Многие владельцы автомобилей возят с собой комплект запасных предохранителей. Он занимает немного места, поэтому перевозить его можно без каких-либо проблем.
• Вернуть крышку на место и завести мотор, чтобы проверить работоспособность системы или устройства.

При выборе щипчиков рекомендуется отказаться от металлических изделий. В противном случае это может привести к поломке электрических систем.

Сам процесс замены предохранителя не представляет ничего сложного, и с этим справится каждый автолюбитель. Поэтому нет никакой необходимости отправляться в СТО, если проблема обнаружилась все-таки в блоке предохранителей и реле.

Если же после замены предохранителя система или устройство так и не подали признаков работоспособности, то рекомендуется обратиться за помощью к профессионалам. Они проведут более тщательный осмотр автомобиля и смогут устранить неисправность.

Таким образом, Опель Зафира А – автомобиль, оборудованный двумя или тремя блоками предохранителей и реле. Каждый блок содержит огромное количество основных и резервных элементов, регулирующих бесперебойную работу электрических систем автомобиля.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото схема

Обозначение предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A НA диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер /  Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле и схема

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Замена блока

Процедура для подкапотной и салонной части немного отличается. Чтобы снять модуль, расположенный в моторном отсеке, следует выполнить последовательность действий.

1. Полностью обесточить автомобиль.
2. Открыть крышку монтажного блока.
3. Внутри следует найти 4 металлических винта и выкрутить их.
4. Далее потребуется потянуть щит на себя.
5. Под панелью будет контактная группа проводки. Клемму нужно отключить и вынуть панель.

Аналогично выглядит процедура с заменой салонной части модуля. Единственное отличие – из-за сложного доступа к блоку придется подольше повозиться. Обратная установка и сборка выполняется в последовательности, противоположной снятию.

Снятие и замена компонентов

В этом процессе также нет ничего сложного. Если вы заметили, что какой-то прибор не работает, но видимых причин для этого нет, то, по всей видимости, нужно просто заменить предохранитель.

• Найдите компонент, который необходимо заменить. Как сказано выше, он может располагаться в подкапотном пространстве, в салоне авто или в багажном отсеке. Не забудьте отключить зажигание, а лучше — отключите клемму АКБ.
• Руками или при помощи отвертки демонтируйте облицовочную часть БП.
• Визуально осмотрите все компоненты блока: вышедший из строя по своему виду может быть чуть темнее остальных, плавкая нить на нем будет выгоревшей. Также имейте в виду, что одна цепь прибора может быть защищена несколькими компонентами БП.
• При помощи щипчиков демонтируйте вышедший из строя компонент и замените его на новый. Желательно также разобраться, по какой причине он вышел из строя, чтобы в скором будущем вновь не пришлось производить замену.

Сгоревшая плавкая нить детали свидетельствует о ее поломке

При помощи щипчиков демонтируйте сгоревшую деталь

Установите новую деталь в БП

Это интересно: Масло для шевроле круз: уровень, замена

Расшифровка обозначений предохранителей на Opel Zafira A

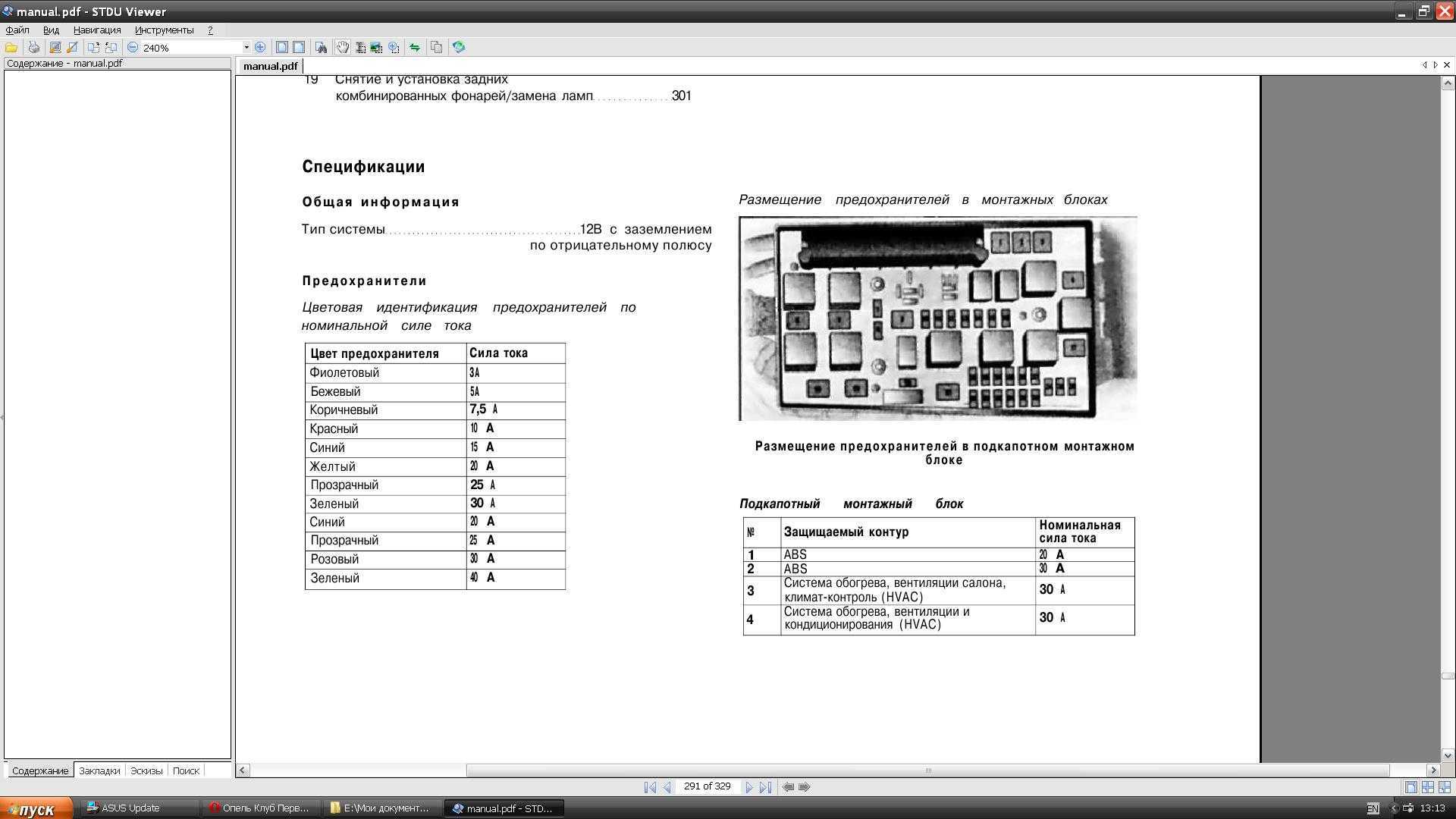

Схемы расположения плавких вставок можно посмотреть на нижней стороне крышек монтажных боксов.

В салонном модуле установлены релейные переключатели и перемычки, подключенные к цепям такого электрооборудования:

• обогрева наружных зеркал;
• звукового сигнала;
• управления двигателем обдува радиатора охлаждения;
• дворника на заднем стекле;
• стоп-сигналов;
• противотуманных фар;
• обогрева сидений;
• указателей поворота;
• кондиционера;
• отопителя;
• прикуривателя;
• центрального замка;
• аудиосистемы с многофункциональным дисплеем;
• стеклоподъемников;
• противоугонной системы;
• корректора фар;
• лампы освещения в салоне;
• светильника на площадке с номерным знаком;
• привода люка;
• габаритов;
• АБС;
• усилителя руля;
• дворников на лобовом стекле и т.д.

Расшифровка блока в салоне.

Модуль плавких вставок под капотом обеспечивает защиту такому электрооборудованию:

• иммобилайзеру;
• панели приборов;
• дневным ходовым огням;
• силовым цепям электроприборов;
• фарам ближнего света;
• электронике управления двигателем;
• насосу усилителя руля;
• вентилятору системы охлаждения на автомобилях без климатического оборудования или с кондиционером.

Расшифровка схемы блока под капотом.

Рядом с платой находится блок реле, обеспечивающий своевременность пуска нескольким устройствам:

• топливному насосу;
• обдуву радиатора;
• омывателю фар;
• насосу охлаждающей жидкости.

Полную расшифровку назначения предохранителей можно посмотреть в таблицах:

Схема и расшифровка блока с реле.

В зависимости от комплектаций и года выпуска расположение и наименование потребителей, подключенных через плавкие вставки, могут незначительно изменяться.
