Блок в салоне

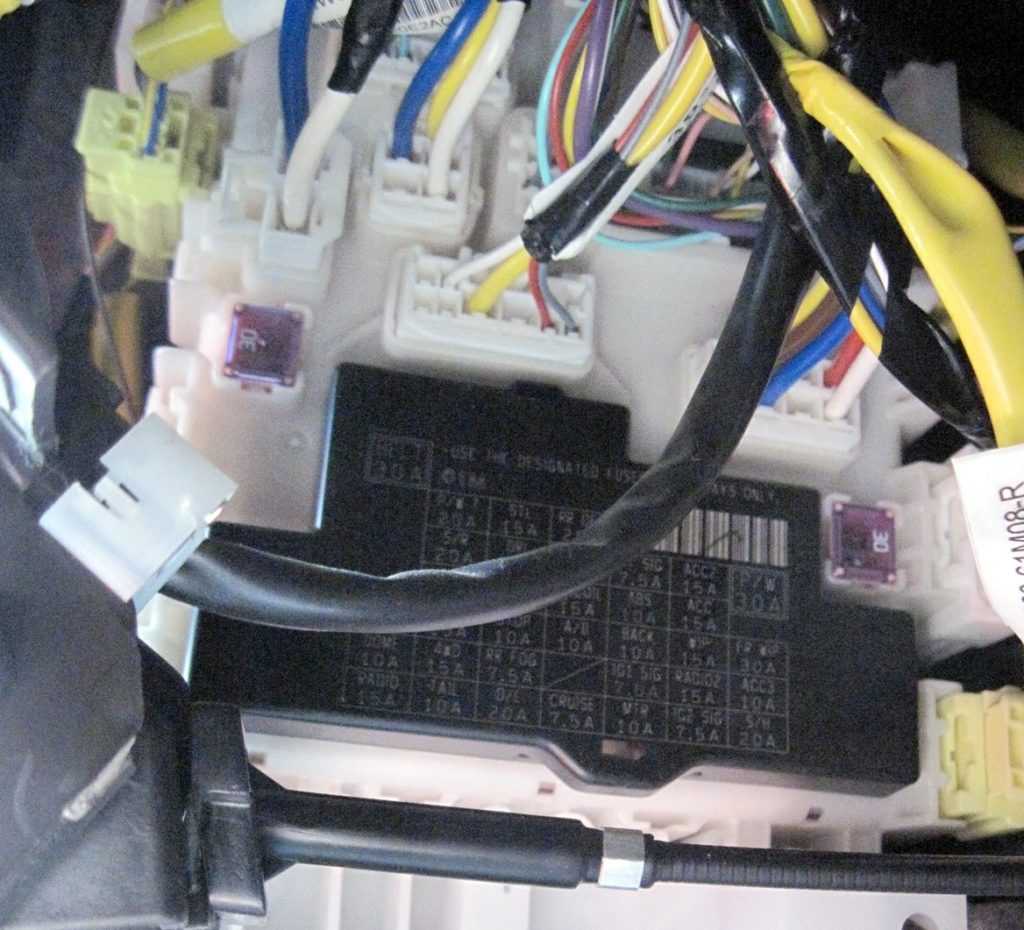

Он крепится к левой стойке, под панелью приборов со стороны водителя.
Вариант 1

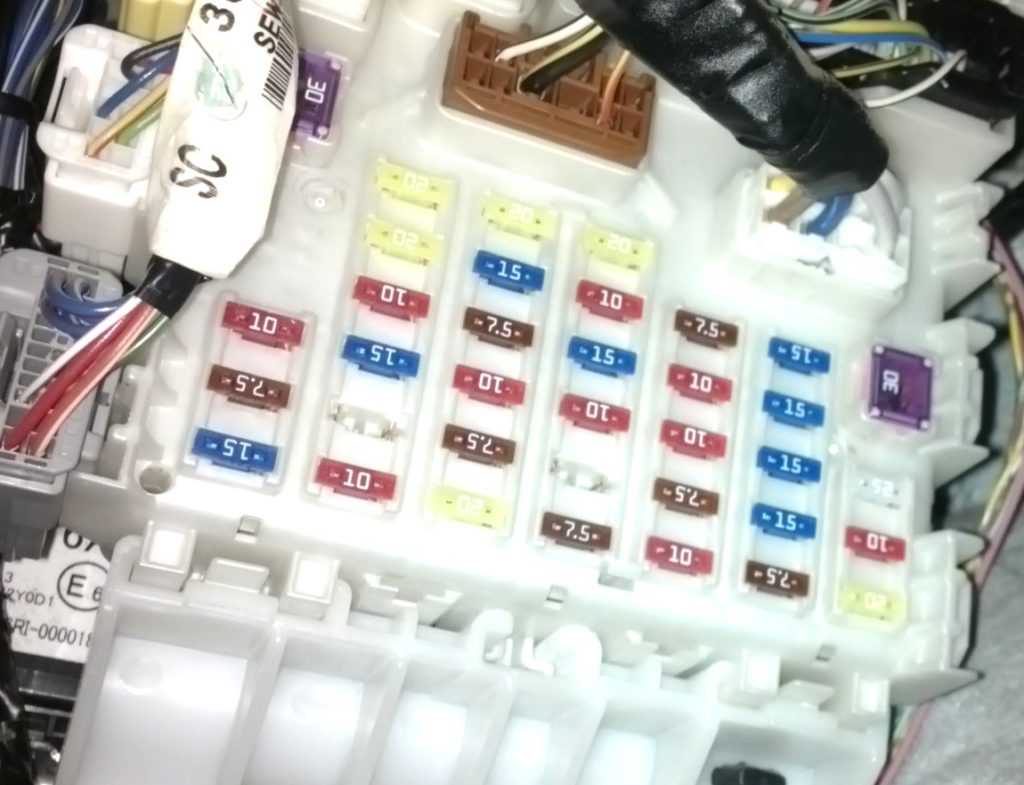

Фото — схема
Назначение предохранителей
| 1 | 15А Стеклоочиститель заднего окна двери |
| 2 | 15А Система зажигания |
| 3 | 10А Фонарь света заднего хода |
| 4 | 10А Панель приборов |
| 5 | 15А Прикуриватель и дополнительные потребители |
| 6 | 15А Прикуриватель и дополнительные потребители |
| 7 | 15А Стеклоподъемники |
| 8 | 30А Стеклоочиститель ветрового окна |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А Подушки безопасности |
| 11 | 10А Антиблокировочная система тормозов |
| 12 | 10А Задние габаритные огни |
| 13 | 15А Стоп-сигналы |
| 14 | 20А Дверные замки |
| 15 | 15А Резерв |
| 16 | 10А Стартер |
| 17 | 15А Обогрев сидений |
| 18 | 10А Реле вентилятора кондиционера |
| 19 | 10А Задние противотуманные фонари |
| 20 | 15А Плафон освещения салона |
| 21 | 30А Обогреватель заднего стекла |
| 22 | 15А Звуковой сигнал, аварийная сигнализация |
| 23 | 10А Иммобилизатор 20А Стеклоподъемники |
| 24 | 30А Обогреватель заднего стекла |
С обратной стороны блока могут находится несколько элементов реле:
- Электродвигатель вентилятора кондиционера
- Реле звукового сигнала
- Очиститель заднего стекла
