Suzuki swift предохранители и реле

Боковая панель пассажира

Чтобы найти предохранители на Сузуки Свифт, расположенные на боковой панели пассажира, следуйте инструкции:

Положение предохранителя	Описание
Расположение	Панель пассажира находится справа от водителя. Расположение предохранителей может незначительно различаться в зависимости от года выпуска автомобиля.
Открывание панели	Для доступа к предохранителям снимите панель пассажира. Чтобы снять панель, откройте переднюю дверь пассажира, найдите и удалите винт или клавишу для кругового вращения, прикрепленные к панели. После этого панель можно будет снять.
Расположение предохранителей	После снятия панели пассажира вы увидите боковую панель, на которой расположены предохранители. Обычно они отмечены соответствующими символами или буквами, указывающими на функцию предохранителя. Используйте схему расположения предохранителей, указанную на крышке панели или в руководстве по эксплуатации автомобиля, чтобы найти нужный предохранитель.
Замена предохранителя	Чтобы заменить предохранитель, вытащите его из держателя и вставьте новый предохранитель того же типа и номинала. При замене убедитесь, что новый предохранитель правильно установлен и надежно закреплен в держателе предохранителей. После замены предохранителя установите панель пассажира обратно на место.

Следуя этой инструкции, вы сможете легко найти и заменить предохранители на боковой панели пассажира

вашего автомобиля Сузуки Свифт.

Помните, что перед заменой предохранителей всегда рекомендуется отключить питание

и использовать только предохранители того же типа и номинала.

Предохранители Suzuki Swift

В автомобиле используются предохранители трех типов:

Главный предохранитель

Главный предохранитель расположен в цепи, подключенной непосредственно к аккумулятору.

Эти предохранители расположены между основным и вторичными предохранителями и предназначены для защиты групп электрических нагрузок.

Предохранители в моторном отсеке

В моторном отсеке расположен главный предохранитель, первичные предохранители и некоторые вторичные предохранители. При перегорании главного предохранителя обесточивается все электрооборудование автомобиля. При перегорании первичного предохранителя отключаются все электрооборудование, принадлежащее соответствующей группе. Для замены главного, первичных и вторичных предохранителей используйте фирменные запасные предохранители SUZUKI. Для извлечения предохранителя воспользуйтесь специальным съемником, предусмотренным в блоке предохранителей. Номинальный ток каждого предохранителя указан на крышке блока предохранителей.

При перегорании главного или первичного предохранителя обратитесь к дилеру SUZUKI для проверки электрооборудования автомобиля.

Используйте только фирменные запасные компоненты SUZUKI. В избежание возгорания, а также повреждения электрооборудования запрещается использовать проволочные перемычки для временного устранения неисправностей.

Следите за тем, чтобы в блоке предохранителей всегда находились запасные предохранители и клещи для их замены.

Предохранители под приборной панелью

Коробка предохранителей расположена под приборной панелью со стороны водителя.

Для снятия крышки коробки предохранителей потяните крышку за обе стороны.

При замене предохранителя устанавливайте предохранитель с требуемым номинальным током. Запрещается использование алюминиевой фольги или проволочных перемычек. Если новый предохранитель, установленный взамен сгоревшего, через небольшое время перегорает снова, это указывает на неполадку в электрооборудовании. Незамедлительно обратитесь к дилеру SUZUKI для проверки автомобиля.

📺 Видео 🎬

Блок предохранителей салона Suzuki Swift lV сузуки свифт 4, где находитсяСкачать

Как легко поменять предохранители на Suzuki SX4Скачать

Как проверить предохранителиСкачать

Предохранители Сузуки Гранд Витара и реле со схемами блоков и их описаниемСкачать

Сузуки гранд Витара замена предохранителейСкачать

Где находится реле топливного насосаСкачать

как быстро найти сгоревший предохранитель и реле.Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

лайфхак для Сузуки СвифтСкачать

Как проверить четырёх контактное реле автомобиля. Совет АВТО электрика.Скачать

Проверка предохранителей на авто без их извлечения.Скачать

Suzuki SX4 не работает прикуриватель, что делать?Скачать

Suzuki xl7 не горит фара.Скачать

Почему перегорает предохранитель в авто? Поиск короткого замыканияСкачать

Suzuki Swift III недостатки авто с пробегом | Минусы и болячки Сузуки Свифт 3Скачать

Ехал и заглох. Не работает бензонасос. SUZUKI SWIFT. Ремонт бензонасоса Suzuki swift.Скачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

как активировать ключь сузуки лиана или сломался ключ suzukiСкачать

Предоставление электроэнергии

В автомобиле Suzuki Swift электроэнергия предоставляется с помощью аккумулятора, генератора и реле. Эти компоненты обеспечивают питание различных систем и устройств автомобиля.

Аккумулятор:

• Аккумулятор представляет собой устройство, которое хранит электрическую энергию.
• Он подключается к системе питания автомобиля и обеспечивает энергией все электрические устройства.
• Аккумулятор также используется для запуска двигателя автомобиля.

Генератор:

• Генератор является источником электроэнергии в автомобиле.
• Он работает от вращения коленчатого вала двигателя и генерирует переменное напряжение.
• Преобразование переменного напряжения в постоянное осуществляется с помощью выпрямителя, который находится внутри генератора.
• Генератор заряжает аккумулятор и поддерживает его заряженным при работе двигателя.

Реле:

• Реле — это электромеханическое устройство, которое управляет электрическими цепями в автомобиле.
• В автомобиле Suzuki Swift реле используется, например, для управления системой освещения или системой стартера.
• Реле может включать или отключать электрические цепи в зависимости от принятого сигнала.
• Реле обеспечивает безопасность и эффективность работы автомобиля, предотвращая перегрузку электрических цепей.

Без правильной работы системы предоставления электроэнергии автомобиль может испытывать проблемы с питанием и некорректную работу электрических устройств

Поэтому регулярная проверка и обслуживание системы электроэнергии является важной частью технического обслуживания автомобиля Suzuki Swift

Повышение надежности автомобиля

Надежность — одна из важнейших характеристик автомобиля, определяющая его способность работать без сбоев и поломок на протяжении продолжительного времени. Повышение надежности является приоритетной задачей для многих владельцев современных автомобилей, в том числе и для владельцев модели Сузуки Свифт.

Вот несколько способов, которые можно использовать для повышения надежности автомобиля:

Регулярное техническое обслуживание: Регулярное обслуживание автомобиля помогает предотвратить возможные поломки и проблемы. Рекомендуется следовать рекомендациям производителя по интенсивности и периодичности техобслуживания автомобиля.

Использование качественных запасных частей: При замене деталей автомобиля рекомендуется отдавать предпочтение качественным и оригинальным запасным частям, официально рекомендованным производителем. Это поможет обеспечить долговечность и надежность в работе автомобиля.

Правильная эксплуатация: Соблюдение правил эксплуатации автомобиля может значительно повысить его надежность. Рекомендуется не превышать допустимые нагрузки, правильно распределять вес в салоне, избегать резких маневров и грубого обращения с автомобилем.

Проверка и замена расходных материалов: Проверка и замена расходных материалов, таких как масло, фильтры, свечи зажигания, помогает сохранить надежность автомобиля и предотвратить возможные поломки связанные с износом.

Установка дополнительного оборудования: В некоторых случаях установка дополнительного оборудования, такого как датчики уровня масла, звуковая сигнализация, камера заднего вида может помочь повысить надежность автомобиля

Важно обращаться к проверенным сервисам и специалистам при установке такого оборудования.

Используя эти способы, владельцы автомобилей, в том числе и владельцы Сузуки Свифт, могут повысить надежность своего автомобиля и обеспечить более безопасное и комфортное использование.

Как найти предохранители на Сузуки Свифт: подробная инструкция

Предохранители на Сузуки Свифт расположены во внутреннем пространстве автомобиля, вблизи панели приборов. Чтобы легко найти и проверить предохранители, следуйте этой подробной инструкции:

1. Перед началом проверки предохранителей убедитесь, что автомобиль выключен и ключ извлечен из замка зажигания.
2. Сядьте на водительское место и посмотрите на левую сторону панели приборов, неподалеку от рулевой колонки.
3. Откройте нижний крышечный отсек, который находится рядом с рулевым столбом. Обычно такой отсек имеет небольшую ручку или кнопку, которую нужно нажать или поднять для открытия.
4. В открывшемся отсеке вы увидите плоскую панель с набором предохранителей. Предохранители обычно имеют прозрачные колпачки, чтобы можно было проверить их состояние визуально.
5. Проверьте каждый предохранитель на наличие перегорания. Если колпачок предохранителя выглядит расплавленным или обгорелым, замените его на предохранитель с такими же параметрами.
6. Если вы замечаете перегоревший предохранитель, не забудьте проверить источник проблемы, чтобы избежать повторной перегрузки или повреждения предохранителя.
7. После проверки и замены предохранителей закройте крышечный отсек, убедившись, что он закрыт надежно и плотно.

Не забывайте, что правильное обслуживание предохранителей поможет предотвратить возникновение электрических проблем и повреждения автомобильной электроники. Регулярно проверяйте состояние предохранителей и при необходимости заменяйте их на новые.

Предохранители и блоки реле для Suzuki Swift (2004-2010) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Suzuki Swift (2004, 2005, 2006, 2007, 2008, 2009, 2010).

Проверка и замена предохранителей

Предохранители плавятся при перегрузке, чтобы предотвратить повреждение жгута проводов и электрооборудования. Если какие-либо осветительные приборы, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить.

Уведомление

• Перед заменой предохранителей поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
• Обязательно заменяйте перегоревший предохранитель на предохранитель соответствующей силы тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не используйте замену, например провод, даже для временного ремонта или значительного электрического повреждения, это может привести к пожару.
• Мы рекомендуем всегда иметь при себе сменные предохранители.
• Если перегорел главный предохранитель или первичный предохранитель, убедитесь, что ваш автомобиль осмотрен на официальной станции техобслуживания Suzuki.
• Если вы заменили предохранитель, а новый перегорел за короткое время, у вас может быть серьезная проблема с электричеством. Немедленно обратитесь к официальной станции техобслуживания Suzuki для проверки вашего автомобиля.

Блок предохранителей на приборной панели

Блок предохранителей расположен под приборной панелью со стороны водителя. Снимите крышку блока предохранителей, надавив на оба конца и сняв крышку.

№	А	Функция / компонент
1	—	Не используется
2	15	Катушка зажигания
3	10	Резервный свет
4	10	Метр
5	15	Сигары
6	15	Аксессуар
7	30	Стеклоподъемник
8	15	Стеклоочиститель
9	10	Усилитель руля / IG1 Signal
10	15	Воздушная подушка
11	10	Антиблокировочная тормозная система
12	10	Задний свет
13	—	Не используется
14	20	Замок
15	10	Иммобилайзер (дизельный двигатель)
16	10	Пусковой двигатель
17	—	Не используется
18	10	Нагреватель / IG2 сигнал
19	15	Задняя противотуманная фара
20	15	Радио / Купол
21 год	20	Обогреватель заднего стекла
22	15	Звуковой сигнал / опасность
23	—	Не используется
24	—	Не используется

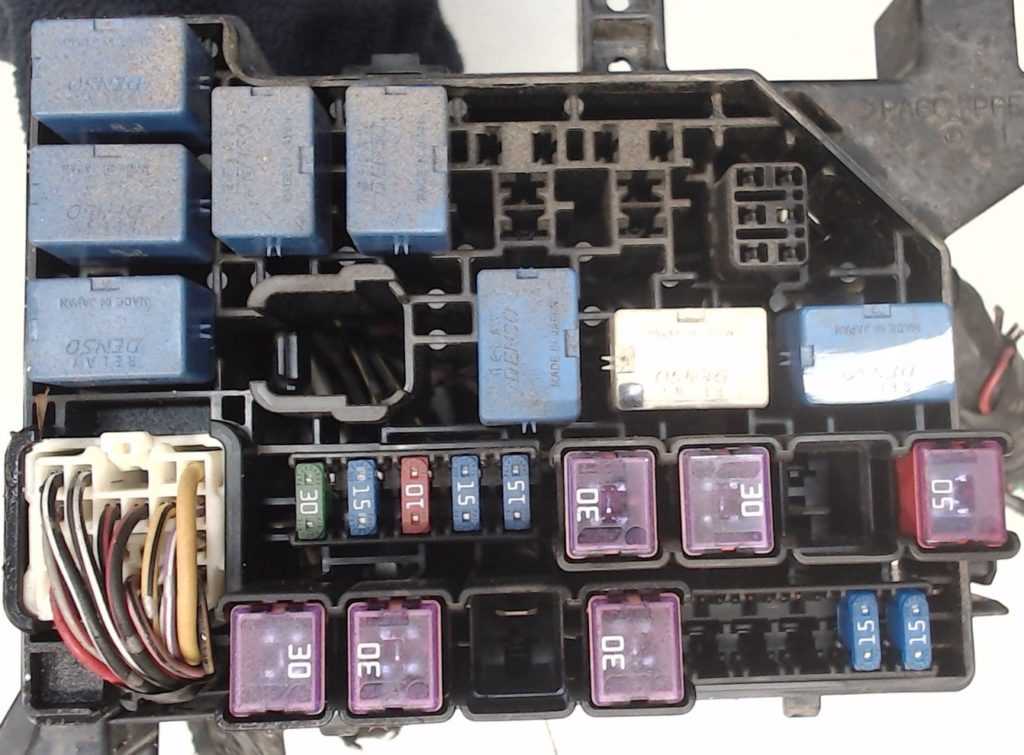

Блок предохранителей в моторном отсеке

Основные предохранители расположены на аккумуляторе. Главный блок предохранителей находится рядом с аккумулятором.

Engine compartment

Located on the left side, next to the counter.

Type 1

Photo of the diagram on the cover

Diagram

Designation

1	80A All electrical circuits
2	50A Windows, ignition, starter, wiper
3	Rear dimensions, rear door glass heater, central locking, horn, interior lighting
4	Radiator fan relay # 1
5	Radiator fan relay # 2
6	Radiator fan relay # 3
7	Starter relay
8	Main relay
9	Throttle valve relay
10	Fog lamp relay
11	Fuel pump relay
12	Air compressor relay
13	Reserve
14	30A Heater
15	15A injection system
16	10A Air compressor relay
17	Reserve
18	15A Stop light
19	30А ABS
20	30A Starter
21	Reserve
22	50A Electric power steering
23	30A Ignition lock
24	30A Cooling fan
25	Reserve
26	30А ABS
27	Reserve
28	Reserve
29	15A Fog lights
30	15A Headlight (left)
31	15A Headlight (right)
32	80A Heater, electric power steering
33	80A Cooling fan, fog lights, headlights

Type 2

Photo – example

Diagram

Designation

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50A FL4
5	80A FL5
6	100А FL6
7	50A Ignition lock -2
8	7.5A ESM
9	Reserve
10	20A F / P (diesel)
11	10A Air Compressor
12	15А FI (oil)
13	30A FI (DIESEL)
14	60A Power steering
15	30A radiator fan
16	40A ABS motor
17	30A Fan
18	30A Engine start
19	Reserve
20	30A Auxiliary equipment
21	Reserve
22	15A Head light (left)
23	25A ABS control unit
24	15A Head light (right)
25	20A Front fog lamp
26	Reserve
27	40A Ignition lock
28	20A Engine control unit / ignition
29	10A FI 2 (DIESEL)
30	Reserve
31	7.5A Start signal

Организация работы систем автомобиля

Системы автомобиля Сузуки Свифт организованы таким образом, чтобы обеспечить максимальную производительность, комфорт и безопасность во время вождения. В этом разделе мы рассмотрим основные системы автомобиля и их функции.

Система питания

Система питания автомобиля отвечает за обеспечение двигателя топливом. В автомобиле Сузуки Свифт используется бензиновый двигатель. Система питания включает в себя топливный бак, топливный насос, систему впрыска топлива и форсунки. Она обеспечивает подачу топлива двигателю в правильном количестве и в нужный момент.

Система зажигания

Система зажигания отвечает за создание и поддержание искры в зажигании, необходимой для сгорания топлива в цилиндрах двигателя. Она включает в себя зажигательную катушку, свечи зажигания, провода и систему управления зажиганием. Система зажигания автомобиля Сузуки Свифт обеспечивает правильное время зажигания и поддерживает стабильную работу двигателя.

Система охлаждения

Система охлаждения отвечает за поддержание оптимальной температуры двигателя. Она включает в себя радиатор, вентилятор, насос охлаждения и термостат. Система охлаждения автомобиля Сузуки Свифт контролирует температуру двигателя, предотвращая его перегрев и обеспечивая эффективную работу.

Система смазки

Система смазки обеспечивает смазку двигателя и его деталей для снижения трения и износа. Она включает в себя масляный насос, масляный фильтр и масляный поддон. Система смазки автомобиля Сузуки Свифт поддерживает необходимое давление и качество масла, что способствует долгому сроку эксплуатации двигателя.

Система тормозов

Система тормозов отвечает за остановку и уменьшение скорости автомобиля. Она включает в себя тормозные диски или барабаны, тормозные колодки, гидравлическую систему и педаль тормоза. Система тормозов автомобиля Сузуки Свифт обеспечивает надежное и безопасное торможение в любых условиях на дороге.

Система подвески

Система подвески автомобиля обеспечивает плавное и комфортное движение, а также обеспечивает управляемость и устойчивость автомобиля на дороге. Система подвески включает в себя амортизаторы, пружины, стабилизаторы поперечной устойчивости и другие компоненты. Система подвески Сузуки Свифт настроена на обеспечение удобной езды и хорошей управляемости при любых условиях.

Система электрооборудования

Система электрооборудования включает в себя аккумулятор, генератор, электропроводку, фары, задние фонари, фонари салона и другие электрические компоненты. Она обеспечивает электропитание и функционирование всех электрических устройств в автомобиле Сузуки Свифт, включая систему зажигания, систему подачи топлива, световое и звуковое оборудование и т.д.

Системы безопасности

Автомобиль Сузуки Свифт оборудован различными системами безопасности, которые предназначены для защиты пассажиров в случае аварии. Это включает систему подушек безопасности, противоблокировочную систему тормозов (ABS), систему помощи при экстренном торможении (EBA) и другие системы активной и пассивной безопасности.

Система рулевого управления

Система рулевого управления автомобиля Сузуки Свифт позволяет водителю управлять автомобилем. Она включает в себя рулевой механизм, рулевую колонку, рулевое колесо и другие компоненты. Система рулевого управления обеспечивает точное и отзывчивое управление, что позволяет водителю маневрировать автомобилем с легкостью.

Система выхлопа

Система выпуска отработавших газов отвечает за эффективное удаление отработавших газов из двигателя. Она включает в себя выхлопную трубу, глушитель, сажевый фильтр и другие компоненты. Система выхлопа автомобиля Сузуки Свифт обеспечивает низкий уровень выбросов вредных веществ и соответствует экологическим нормам.

В целом, все системы автомобиля Сузуки Свифт работают в интеграции друг с другом, обеспечивая надежность, производительность и безопасность автомобиля. Регулярное техническое обслуживание и правильная эксплуатация систем позволяют поддерживать автомобиль в хорошем состоянии и продлить его срок службы.

Блок в салоне Suzuki Swift

Он расположен под панелью приборов, рядом со стойкой.

Вариант 1

Актуальная расшифровка будет нанесена на крышку блока.

Схема

Назначение

1	15А Резерв
2	10А Катушка зажигания
3	10А Фонарь заднего хода
4	15А Комбинация приборов
5	15А Боковые зеркала заднего вида
6	15А Прикуриватель или разъем для подключения дополнительного оборудования
7	15А Стеклоподъемники
8	15А Стеклоочиститель и омыватель
9	10А Электроусилитель рулевого управления
10	15А SRS
11	10А ABS
12	10А Габаритные огни
13	Не используется
14	20А Замки дверей
15	10А Фара (левая)
16	10А Стартер
17	15А Обогреватель передних сидений
18	10А Отопитель
19	15А Задние противотуманные фонари
20	15А Магнитола, освещение салона
21	20А Обогреватель стекла задней двери
22	15А Звуковой сигнал
23	10А Фара (правая)
24	20А Таймер отключения привода стеклоподъемников

Вариант 2

Схема

Расшифровка

1	30A Ремень безопасности
2	20A Таймер электрических стеклоподъемников
3	15A Замок рулевой колонки
4	20A Обогреватель заднего стекла
5	20A Люк
6	10A DRL
7	10A Обогреватель наружных зеркал
8	7,5A Сигнал запуска
9	15A Розетка для дополнительного оборудования 2
10	30A Электрический стеклоподъемник
11	10A Аварийная сигнализация
12	7,5A BCM
13	15A Катушка зажигания
14	10A Модуль управления системы ABS
15	15A Розетка прикуривателя
16	10A Контроллер A-STOP
17	15A Звуковой сигнал
18	10A Стоп-сигнал
19	10A Подушка безопасности
20	10A Фонарь заднего хода
21	15A Очиститель / омыватель
22	30A Передний стеклоочиститель
23	10A Потолочный плафон
24	15A 4WD
25	7,5A Задние противотуманные фонари
26	Резерв
27	7,5A Зажигание — 1-й сигнал
28	15A Радио 2
29	10A Розетка для дополнительного оборудования 3
30	15A Радио
31	10A Задний фонарь
32	20A D/L
33	7,5A Круиз-контроль
34	10A Измерительный прибор
35	7,5A Зажигание — 2-й сигнал
36	20A Подогрев сидений

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей Suzuki Swift 2004-2011 года.

Рассмотрены автомобили Suzuki Swift 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Внимание! Расположение и назначение предохранителей может отличаться от вашего в зависимости от модели Suzuki Swift, года выпуска, расположения рулевого колеса. блок предохранителей и реле в моторном отсеке

блок предохранителей и реле в моторном отсеке.

где находится

схема расположения предохранителей и реле в блоке.

1
2
3
4	Реле стартера
5
6
7	Реле противотуманных фар
8	Реле топливного насоса
9	Реле электромагнитной муфты компрессора кондиционера
10	Реле электронного блока управления КПП
F4	(30A) Электродвигатель вентилятора отопителя
F5	(15A) Электронный блок управления двигателем
F6	(10A) Компрессор кондиционера
F7	(15A) Электронный блок управления КПП
F8	(15A) Стоп-сигналы
F9	(30A) Система ABS/ESP
F10	(30A) Стартер
F11	(50A) Коробка передач с автоматизированным переключением (ASM)
F12	(50A) Электроусилитель рулевого управления
F13	(30A) Основные цепи зажигания
F14	(30A) Электродвигатель вентилятора системы охлаждения

F15

—

F16

(30A) Система ABS/ESP

F17

—

F18

(15A) Электронный блок управления двигателем

F19

(15A) Противотуманные фары

F20

(15A) Левая фара

F21

(15A) Правая фара

Блок предохранителей в салоне Suzuki Swift.

находится со стороны водителя под панелью приборов.

назначение предохранителей.

F22	—
F23	(15A) Катушка зажигания
F24	(10A) фонарь заднего хода
F25	(10A)
F26	(15A) Электропривод зеркала заднего вида на двери
F27	(15A)
F28	(15A) очиститель и омыватель стекла
F29	(10A) усилитель руля
F30	(15A) Электронный блок управления SRS
F31	(10A) Система ABS/ESP
F32	(10A) задние габариты
F33	—
F34	(20A) Центральный замок
F35	(10A)
F36	(10A) Сигнал запуска
F37	(15A) Подогреватель сидений
F38	(10A) Электродвигатель вентилятора отопителя
F39	(15A) Задний противотуманный фонарь
F40	(15A) радио, освещение салона
F41	(20A) Обогреватель заднего стекла
F42	(15A) звуковой сигнал
F43

(10A) Коробка передач с автоматизированным переключением (ASM)

F44

—

F45

(30A) Электропривод стеклоподъемников

• < Назад
• Вперёд >

Блок предохранителей в пассажирском салоне

Блок предохранителей расположен под приборной панелью (со стороны водителя).

Назначение предохранителей на панели приборов

№	Ампер	Функции/компоненты
1	–	Не используется
2	15	Катушка зажигания
3	10	Подсветка
4	10	m
5	15	Сигара
6	15	Вложения
7	30	Электрические стеклоподъемники
8	15	Стеклоочиститель ветрового стекла
9	10	Система усилителя рулевого управления/сигналIG1
10	15	Подушка безопасности
11	10	Антиблокировочная тормозная система
12	10	Задние фонари
13	–	Не используется
14	20	Заблокировано
15	10	Противоугонное устройство (дизельный двигатель)
16	10	Стартерный двигатель
17	–	Не используется
18	10	Сигнал нагревателя/IG2
19	15	Противотуманная фара RR
20	15	Радио / купол
21	20	Задний отопитель
22	15	Рог/опасность
23	–	Не используется
24	–	Не используется

1-Comment fonctionne un allume cigare

L’allume cigare d’une Suzuki Swift est un élément électrique en forme de cylindre. Au fond de celui-ci on retrouve une partie conductrice avec 2 languettes qui vont permettre la circulation de l’électricité afin de faire chauffer la résistance de l’allume cigare.

Par conséquent pour l’activer l’utilisateur va pousser sur le bouton. Ceci mettra en contact la résistance et les languettes. Une fois enfoncé, l’électricité va le traverser et chauffer la résistance. Ensuite quand c’est suffisamment chaud le bouton remonte et l’usager peut enlever la partie amovible chauffée pour allumer sa cigarette.

A savoir :L’allume cigare reçoit en général 12 volt. Donc dans le cas où ne marche plus vous devriez vérifier l’alimentation de l’allume cigare. Pour cela munissez vous d’un voltmètre (il vous coûtera aux alentours de dix euros dans un magasin de bricolage). Dans le cas où la tension se trouve bien en dessous de 12 volt alors le problème pourrait provenir des fusibles ou des branchements.

Autrement quand l’alimentation circule alors le problème pourrait provenir d’un mauvais contact ou du fait que l’allume cigare est vieillissant.

Предохранители и блоки реле для Suzuki Swift (2010-2017) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Suzuki Swift (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Проверка и замена предохранителей

Предохранители плавятся при перегрузке, чтобы предотвратить повреждение жгута проводов и электрооборудования. Если какие-либо осветительные приборы, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить.

Уведомление

• Перед заменой предохранителей поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
• Обязательно заменяйте перегоревший предохранитель на предохранитель соответствующей силы тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не используйте замену, например провод, даже для временного ремонта или значительного электрического повреждения, это может привести к пожару.
• Мы рекомендуем всегда иметь при себе сменные предохранители.
• Если перегорел главный предохранитель или первичный предохранитель, убедитесь, что ваш автомобиль осмотрен на официальной станции техобслуживания Suzuki.
• Если вы заменили предохранитель, а новый перегорел за короткое время, у вас может быть серьезная проблема с электричеством. Немедленно обратитесь к официальной станции техобслуживания Suzuki для проверки вашего автомобиля.

В вашем автомобиле есть три типа предохранителей, как описано ниже:

• Главный предохранитель: главный предохранитель получает ток непосредственно от аккумулятора.
• Первичные предохранители: эти предохранители находятся между главным предохранителем и отдельными предохранителями и предназначены для групп электрической нагрузки.
• Индивидуальные предохранители: Эти предохранители предназначены для отдельных электрических цепей.

Блок предохранителей на приборной панели

Блок предохранителей расположен под приборной панелью со стороны водителя. Снимите крышку блока предохранителей, надавив на оба конца и сняв крышку.

№	А	Функция / компонент
1	20	Таймер стеклоподъемника
2	20	Блокировка рулевого управления
3	—	Не используется
4	20	Обогреватель заднего стекла
5	—	Не используется
6	—	Не используется
7	—	Не используется
8	7,5	Стартовый сигнал
9	15	АКК-2
10	30	Стеклоподъемник
11	10	Опасность
12	7,5	BCM
13	15	Катушка зажигания
14	10	Модуль управления ABS
15	15	АКК
16	—	Не используется
17	15	Рог
18	10	Стоп-сигнал
19	10	Воздушная подушка
20	10	Резервный свет
21 год	15	Задний дворник / омыватель
22	25	Передний дворник
23	7,5	Купольный свет
24	—	Не используется
25	7,5	Задняя противотуманная фара
26	—	Не используется
27	7,5	Сигнал зажигания-1
28	15	Радио 2
29	—	Не используется
30	15	Радио
31 год	10	Задний фонарь
32	20	D / L
33	—	Не используется
34	10	Метр
35 год	7,5	Сигнал зажигания-2
36	—	Не используется

Схема блока предохранителей в моторном отсеке

Главный предохранитель, первичные предохранители и некоторые отдельные предохранители расположены в моторном отсеке. Если главный предохранитель перегорит, никакие электрические компоненты не будут работать. При перегорании основного предохранителя никакие электрические компоненты в соответствующей группе нагрузки не будут работать.

Чтобы извлечь предохранитель, используйте съемник предохранителя, находящийся в блоке предохранителей. Сила тока каждого предохранителя указана на задней стороне крышки блока предохранителей.

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Вариант 1

Фото схема на крышке

Схема

Описание

1	80А Все электрические цепи
2	50А Стеклоподъемники, зажигание, стартер, стеклоочиститель
3	Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	Резерв
14	30А Отопитель
15	15А Система впрыска
16	10А Реле воздушного компрессора
17	Резерв
18	15А Стоп-сигнал
19	30А ABS
20	30А Стартер
21	Резерв
22	50А Электроусилитель рулевого управления
23	30А Замок зажигания
24	30А Вентилятор системы охлаждения
25	Резерв
26	30А ABS
27	Резерв
28	Резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Отопитель, электроусилитель рулевого управления
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

Схема

Обозначение

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50А FL4
5	80А FL5
6	100А FL6
7	50А Замок зажигания -2
8	7,5А ЕСМ
9	Резерв
10	20А F/P (дизель)
11	10А Воздушный компрессор
12	15А FI (бензин)
13	30А FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А Вентилятор радиатора
16	40А мотор ABS
17	30А Вентилятор
18	30А Запуск двигателя
19	Резерв
20	30А Вспомогательное оборудование
21	Резерв
22	15А Головной свет (левый)
23	25А блок управления ABS
24	15А Головной свет (справа)
25	20А Передний противотуманный фонарь
26	Резерв
27	40А Замок зажигания
28	20А Блок управления двигателем / зажигание
29	10А FI 2 (ДИЗЕЛЬ)
30	Резерв
31	7,5А Стартовый сигнал

Комментарии и уточнения где находится предохранитель Suzuki Splash

отличная идея снимать видос при включенном двигателе!

Спасибо огромное! Видео дельное 5+

Ельчинский Антей

обзор интересный спасибо, много полезного почерпнул НО. много трындежа не по существу

Сколько заплатили за это кино

Кондрашенко Новик

Добрый день! Как всегда интересно и познавательно! Могли бы Вы сделать видео о гранд витаре 2000года SQ416V? У меня 3d автомат. Очень хотелось бы узнать Ваше мнение и опыт обслуживания. Спасибо.

Привет Дима как дела у меня вот это вчера отрегулировал но она сейчас оборот держит на малый но с утра машина не заводится я хочу его заменить китайски пайдёт или обязательно надо купит фирмынный

Я хочу видеть как Антошка упал с тактика

Важное уточнение или итог: на 20тыс. пробега торцы пружины (главный источник скрипа) не смазали- они в начале видео с родной белой смазкой.Компенсатор считай тоже

На 50 тыс.уже всё и густо. Сейчас 63 тыс.-тишина!

рейка то от какой машины епто

У меня на октавии А5 1,8 TSI появились вибрации при скорости свыше 100 км На двигателе чек не загорается, в сервисе говорят естественный износ, компьютерная диагностика ничего не показала, расход топлива не увеличился. Может быть проблема в коленвале, шрус или подшипниках? Посоветуйте где можно найти нормальную диагностику в Москве? Подробнее об этом снял ролик, дополню его очередным роликом, тогда, когда данную проблему удастся решить.

Спасибо. Грамотное видео.

здраствуйте у меня вопрос после долгой зимы я хотел завести скутер но по причине акумулятора не мог и купил новый по ошибке не прваильно соеденил провода акумулятопа и у меня что то згорело в части рулья и двигателя что это моджет быть и что надо зделать обратно что бы завести

Гатовский Оливер

отличная идея снимать видос при включенном двигателе!

Алех Женетль

ГИМОР ВООБЩЕ ПОХ.. ХОТЬ ПУСТЬ НЕ ГОРИТ

А если в штатные противотуманные фары поставить ксенон, за это права не лишают?

у меня на нексии н 150 11г.в. с завода вся прокладка стоит на синем герметике по кругу!

Так а че ‘все’? А масло залить.

За видео спасибо. Но не пойму зачем это делать?

Сымбат Стефунько

Поставил себе теперь не могу отключить. С этого режима лампочки сгорают за 5-6 мес.

Дарий Кельдерманов

. интересно место протекания головки? (фото) Насколько реально заварить, ведь это алюм.?

А я уже по второму кругу меняю лампочки подсветки обогрева сидений.

просто и надежно

Тихоненков Джафар

Владимир Здравствуйте!У меня мтиз2003г 0,8 движок.Проблема такая.После ремонта (чистка дроссельной заслонкой,регулиро вка клапанов,замена масла,ремень ГРМ,фильтров)звук идёт под капотом(гремит), проехав метров500 загорается чек обороты спада т ощущение что заглохнет.На что обратить внимание? Спасибо. Кому интересно, у меня возникла необходимость понять, где находится блок предохранителей Suzuki Splash в автомобиле

Поискал и нашел, в этом видео-ролике четко видно где расположен блок предохранителей Suzuki Splash

Кому интересно, у меня возникла необходимость понять, где находится блок предохранителей Suzuki Splash в автомобиле. Поискал и нашел, в этом видео-ролике четко видно где расположен блок предохранителей Suzuki Splash.

Где находится предохранитель поворотников на Suzuki Swift?

Теперь мы будем искать где предохранитель указателя поворота на вашем Suzuki Swift является. Указатели поворота подключены к некоторым электронным компонентам, и на вашем автомобиле могут быть подключены некоторые предохранители в зависимости от года выпуска и имеющихся у него опций. С другой стороны, помимо предохранителей, есть еще реле, которое управляет работой вашего кондиционера. Мы будем один за другим помогать вам найдите предохранитель и реле указателя поворота на вашем Suzuki Swift .

Замена предохранителей внутренних указателей поворота Suzuki Swift

.Сначала мы сосредоточимся на внутренних предохранителях указателей поворота вашего Suzuki Swift. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете обнаружить его, имейте в виду, что он находится близко к рулевому колесу, вы узнаете его точное положение благодаря руководству по эксплуатации вашего Suzuki Swift.

Просмотрите инструкцию на крышке блока предохранителей

чтобы найти предохранитель (и) указателя поворота вашего Suzuki Swift , проверьте все предохранители со словом «огни» в их названиях.

Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего средства вы можете отнести свой автомобиль к автомеханику, чтобы он поближе выяснил причину вашей проблемы.

После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.

Замена реле предохранителей поворотников Suzuki Swift

Наконец, теперь мы узнаем, как проверить состояние реле указателя поворота в вашем автомобиле. Чтобы это сделать, вам нужно будет перейти в сторону отсека двигателя:

• Откройте блок предохранителей вашего Suzuki Swift, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет положения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на Suzuki Swift, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Чтобы узнать больше о Suzuki Swift, ознакомьтесь с Suzuki Swift категория.
