Toyota ractis 1g

Блоки в салоне

Расположение

Схема расположения блоков

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Описание

1. Интегрированное реле
2. Реле дневных ходовых огней
3. Блок реле
4. Блок управления противоугонной системой
5. Блок предохранителей
6. Реле стеклоочистителя
7. Распределительный блок
8. Блок управления кондиционером
9. Блок управления антипробуксовочной системой
10. Усилитель кондиционера
11. Блок управления антиблокировочной системой и антипробуксовочной системой
12. Реле отопителя
13. Блок управления двигателем (M/T) / Блок управления двигателем и автоматической коробкой передач (A/T)
14. Блок управления блокировкой селектора коробки передач
15. Центральный блок подушек безопасности
16. Блок управления круиз-контролем
17. Блок PPS
18. Блок управления рулевой колонкой

Блок предохранителей

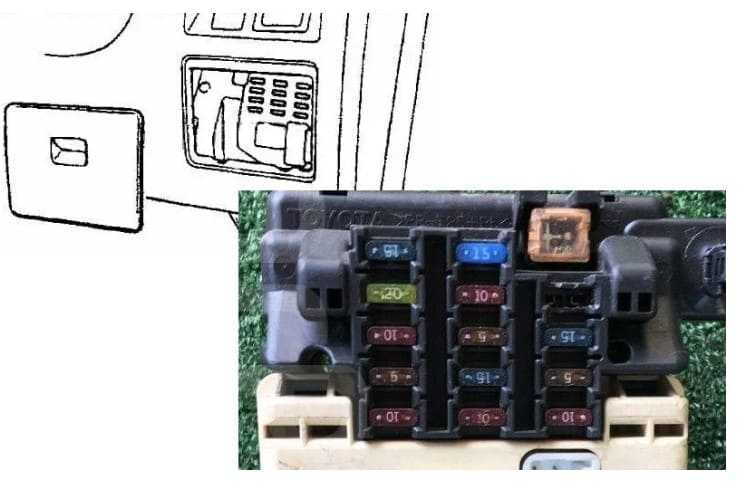

Он находится в нижней части панель приборов со стороны рулевого управления, за защитной крышкой

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

Вариант 2

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

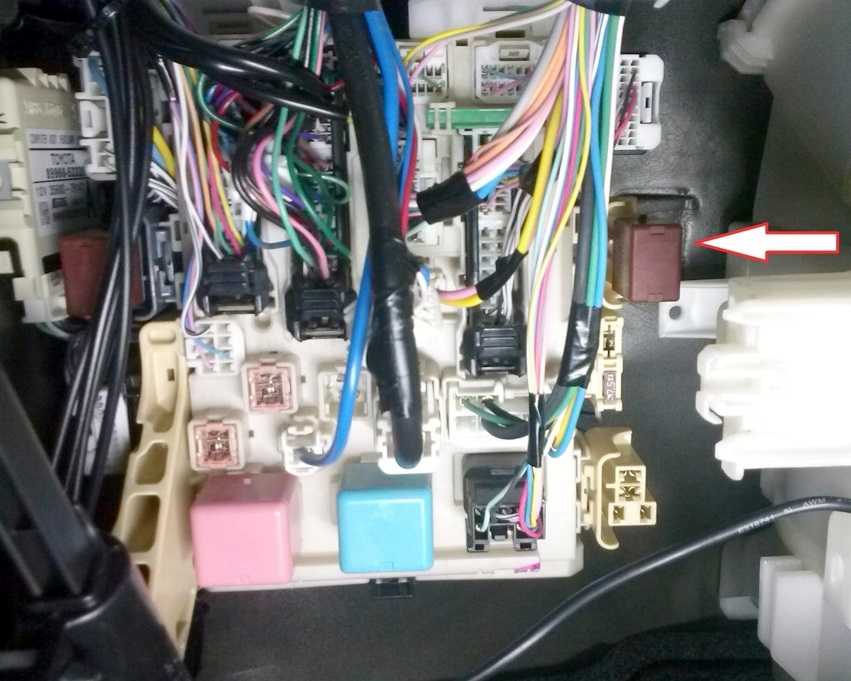

C обратной стороны блока могут крепится реле.

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,1,0,0,0 —>

Назначение

p, blockquote 18,0,0,0,0 —>

R1	Перемычка (Short pin)
R2	Габаритный свет
R3	Обогрев заднего стекла

Блок реле

Схема

p, blockquote 19,0,0,0,0 —>

Расшифровка

p, blockquote 20,0,0,0,0 —>

R1	Указатели поворота (аварийная сигнализация)
R2	Дневные ходовые огни №4
R3	Противотуманный свет
R4	Силовое реле (стеклоподъемники, люк, центральный замок, рулевая колонка, сиденья с электроприводом)

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Описание

1. Реле люка
2. Блок управления блокировкой дверей
3. Аудио усилитель
4. Реле антенны
5. Блок управления топливным насосом

Предохранители в салоне Daihatsu Terios

Монтажный блок предохранителей в салоне расположен в нижней части панели управления со стороны водителя, под рулем.

Схема блока предохранителей в салоне Daihatsu Terios

Описание

№	Имя	А	Назначение
1	FOG	10	Противотуманный свет
2	TAIL	10	Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
3	DEFOG	15	Обогрев заднего стекла, стеклоподъемники
4	POWER	30	Стеклоподъемники
5	GAUGE/BACK	10	Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
6	ENGINE	10	Катушка зажигания, диагностический разъем, подушки безопасности
7	SPARE	10	Запасной предохранитель
8	SPARE	15	Запасной предохранитель
9	—	—	—
10	WIPER/TURN	20	Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель
11	HEATER	20	Отопитель
12	ACC	15	Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование
13	H/L LH	10	Левая фара
14	H/L RH	10	Правая фара
15	STOP	10	Лампы стоп-сигнала, освещение салона
16	ECU IG	10	Главное реле, блок управления EPS
17	AIR BAG	10	Подушки безопасности, замок зажигания (IG2)
18	DOORLOCK	15	Реле центрального замка
19	—	—	—

За что отвечает предохранитель st toyota

Всё ещё жив

Дамы и господа, задался вопросом, какой предохранитель за что отвечает? Я думаю это было бы полезно всем.Обозначения на крышке блока предохранителей в моторном отсеке:1. RDI 30A2. P/POINT 15A3. H-LP LH 10A4. ST 30A5. AM2 15A6. HORN 15A (звуковой сигнал), что ещё?7. EFI 15A8. DOME 15A

Обозначения на заглушке блока предохранителей в салоне:1. AM1 50A2. POWER 30A3. HTR 40A4. GUAGE 10A5. DEF 20A6. D/L 25A7. TAIL 7.5A8. WIPER 20A9. ECU-B 7.5A10. FOG 15A11. ACC 15A (прикуриватель, складывание и регулировка зеркал, магнитола), что ещё?12. ECU-IG 15A13. HAZ 10A14. A.C. 7.5A15. INV 15A16. STOP 10A

azaharov

Просмотр профиля

ТойоТ

РомаВообще-то в поиске есть, СПЕЦИФИКАЦИИ называется.Плавкие предохранителиПлавкие предохранители (тип А)1. ECD2 15A (автомобили с дизельным двигателем): система управления двигателем2. H-LP RH/H-LP LO RH 10A: правая передняя фара3. H-LP LH/H-LP LO LH 10A: левая передняя фара4. FUEL HTR 25A: система подогрева топлива5. ST 30A: система стартера6. AM2 15A: система стартера, система пневмоподушек ВСБ, система многоточечного впрыска топлива (последовательного действия), система иммобилайзера двигателя, система предупреждения о разрядке аккумулятора7. HORN 15A: звуковой сигнал8. ECD1 30A: система управления двигателем9. DOME 15A: часы, радиоприемник, освещение салона, приборы и счетчики, система беспроводного дистанционного управления10. SPARE 15A: резервный (некоторые модели)11. SPARE 30A: резервный (некоторые модели)12. EFI 15A: система управления двигателем13. I/UP 10A: система управления двигателем14. EFI No.2 10A: система управления двигателем15. GAUGE 10A: фонари заднего хода, система зарядки, система кондиционирования воздуха, система электрических стеклоподъемников, приборы и счетчики, система электрических замков дверей, система беспроводного дистанционного управления16. ACC 15A: часы, радиоприемник, система наружных зеркал заднего вида, прикуриватель17. A.C. 7,5A: система кондиционирования воздуха, 18. DEF 20A (автомобили с двигателем 1NZ-FE и кузовом хэтчбек) или DEF 25A (кроме автомобиля с двигателем 1NZ-FE и кузовом хэтчбек): антизапотеватель заднего стекла, антизапотеватель наружных зеркал заднего вида19. WIPER 20A: стеклоочистители и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла20. ECU-IG 7,5A: антиблокировочная тормозная система, электровентилятор охлаждения, система пневмоподушек ВСБ21. S-HTR 10A: обогреватель сидений22. D/L 25A: система электрических замков дверей23. ECU-B 7,5A: задняя противотуманная фара24. OBD 7,5A: бортовая система диагностики25. TAIL 7,5A: задние фонари, стояночные фонари, фонарь освещения номерного знака, радиоприемник, управление уровнем луча передних фар, освещение салона26. HAZ 10A: указатели поворота, фонари аварийной сигнализации27. STOP 10A: нижние стоп- сигналы, верхний стоп- сигнал, антиблокировочная тормозная система, система стопора включения передачи, система многоточечного впрыска топлива (последовательного действия)

Плавкие предохранители (тип В)28. HTR SUB2 50A (автомобили с бензиновым двигателем) или 30А (автомобили с дизельным двигателем): обогреватель29. HTR SUB1 50A (автомобили с бензиновым двигателем) или 30А (автомобили с дизельным двигателем): обогреватель30. RDI 30A: электровентиляторы охлаждения31. CL-ACT2 30A: система “TOYOTA Free-Tronic”32. AM1 50A: плавкие предохранители “ACC”, ”GAUGE”, ”WIPER”, ”ECU-IG”, ”S-HTR” и ”DEF”33. POWER 30A: электрические стеклоподъемники34. HTR 40A: система кондиционирования воздуха

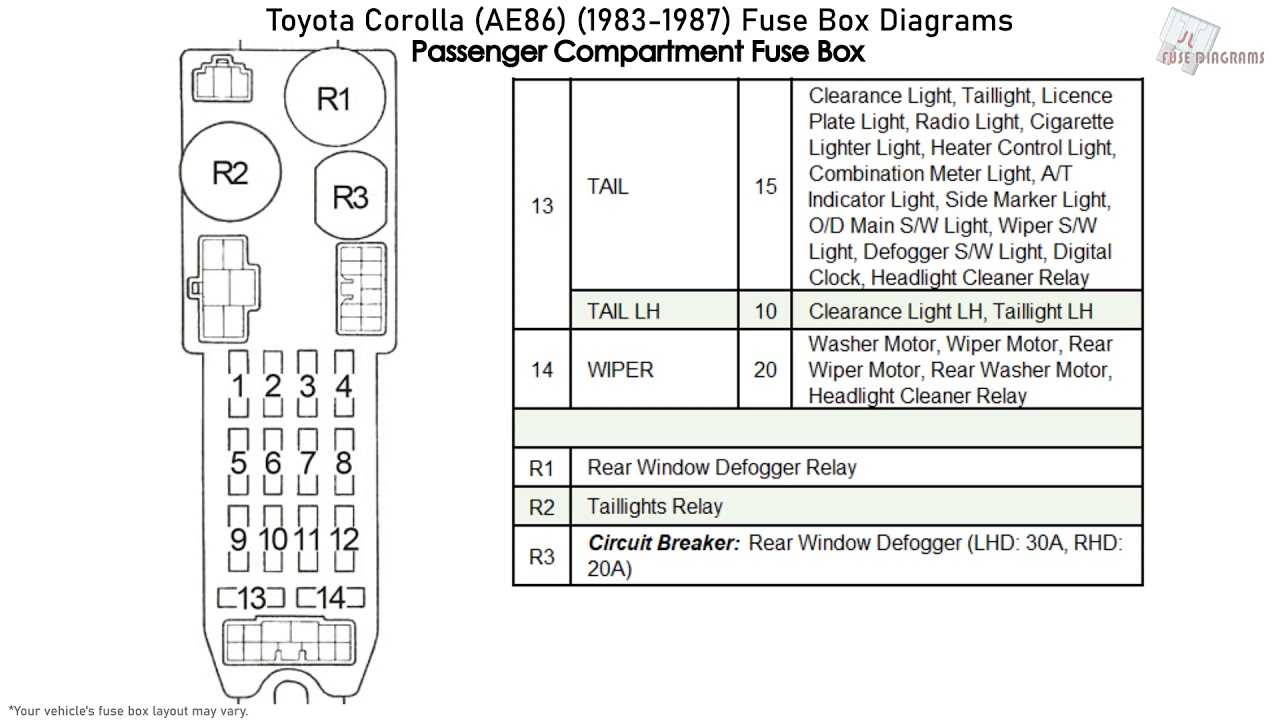

Электросхема

ДОМА 10 A. Внутреннее освещение. Центральный замок. Группа приборов. Навигационная система и аудиосистема. Система предупреждения о левом ключе зажигания и зажигалке.

HTR 40 A. Кондиционер.

AM1 50 A. Электрический люк. Центральный замок. Электрические стеклоподъемники.

MAIN 30 A. Система запуска и зажигания. Фары.

ХАЗ 15А. Звуковой сигнал. Указатели поворота и сигнализации.

AM2 15A. Система запуска и зажигания.

ALT-S 5 A. Система зарядки.

ABS 50 A. Антиблокировочная система тормозов.

RAD FAN 30 A. Вентиляторы системы охлаждения.

CDS FAN 30 A. Вентилятор конденсатора.

EFI15A. Система управления двигателем. Антиблокировочная система тормозов (с 09.1999).

ALT 100 A. Система зарядки.

DEF 20 A. Дегенератор заднего стекла.

Расположение предохранителей и реле в салоне.

. Схема.

Стенограмма:

Взрыватель	Номинальная стоимость	Схема предохранителей
1	ECU-IG	5A	Антиблокировочная система тормозов (ABS), система блокировки КПП
2	ОПАСНАЯ	5A	Модуль управления двигателем
3	ТУМАН	15А	Противотуманные огни
4	Щетка стеклоочистителя	20 А	Стиральные машины
пять	БУД-Б	5A	Система подушек безопасности (SRS)
6	Мы бы.	15А	Система подушек безопасности (SRS)
7	СЧЕТЧИК	10А	Инструментальный кластер
8	Хвостик	10А	Размеры спереди и сзади, подсветка номерного знака
девять	Литр	15А	Зажигалка, многофункциональный дисплей
десять	ПЕРЕСМОТР	7,5 А	Направляющие показатели
одиннадцать	СТОП	10А	Стоп-сигналы

Расположение компонентов в салоне.

Стенограмма:

1. Аварийный выключатель

2. Реле указателя поворота

4. Комбинированный выключатель

6. Выключатель стоп-сигнала

7. Блок предохранителей на стороне водителя

Стенограмма:

2. Мигающий индикатор реле

4. Реле размораживания заднего стекла

5. Электронный блок управления ABS (до 08.1998)

6. Силовой релейный блок

7. Реле управления замком двери

8. Блок предохранителей на стороне водителя

9. Электронный блок управления СРС

10. Датчик замедления

11. Электронный блок управления двигателем

12. Усилитель кондиционера

13. Реле топливного насоса

Блок предохранителей под приборной панелью со стороны водителя.

. Здесь вместо буквенного обозначения. Прикуриватель CIG.

Стенограмма:

TAIL 10 A. Габариты и противотуманные фары. Подсветка. Система напоминания для подсветки и ключ, оставленный в замке зажигания.

ECU-IG (до 08.1999. 5 A), (с 08.1999. 15 A). Система охлаждения. Антиблокировочная система тормозов. Центральный замок. Разъем для подключения дополнительного оборудования. Кондиционер с автоматическим управлением. Кондиционер с ручным управлением.

GAUGE 10 A. Система зарядки. Система управления двигателем. Антиблокировочная система тормозов. Электрический люк в крыше. Электрические стеклоподъемники. Подогрев заднего стекла. Блок приборов. Система индикации режима автоматической коробки передач. Система напоминания о неосвещенном освещении и слева от ключа зажигания. Переключение. Система предупреждения о ремне безопасности. Фонари заднего хода.

СТОП 10 А. Антиблокировочная система тормозов. Стоп-сигналы. FOG LAMP 15 A. Габариты и противотуманные фары.

SRS15A. Подушки безопасности и преднатяжители ремней безопасности.

ECU-B5A. Подушки безопасности и преднатяжители ремней безопасности. Блок приборов.

WIPER 20 A. Стеклоочиститель и омыватель. Стеклоочиститель и омыватель заднего стекла.

CIG15A. Электропривод зеркал. Навигационная система и аудиосистема. Прикуриватель.

ПОВОРОТ 7.5 A. Указатели поворота и сигнализации.

Блок предохранителей под капотом: где находится, расшифровка

В Хёндай Акцент два блока предохранителей. Один находится в салоне автомобиля, второй под капотом.

Блок предохранителей в моторном отсеке

Блок предохранителей отмечен стрелочкой.

Блок располагается рядом с аккумулятором и закрыт на защёлки. Проблем с открытием нет. Вот ещё пара фотографий.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Land Cruiser 100 / J100 (1998, 1999, 2000, 2001, 2002, 2003).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

Уведомление

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

1. Указатель поворота
2. Блок предохранителей
3. ЭБУ АБС
4. ЭБУ наклона и телескопического управления
5. Компьютер с транспондерным ключом
6. ЭБУ беспроводного дверного замка
7. ECT ECU
8. ЭБУ подвески
9. Усилитель транспондерного ключа
10. ЭБУ прибора
11. ЭБУ системы защиты от кражи
12. Автоматическое антенное реле
13. ЭБУ двигателя и ECT
14. Реле управления блокировкой центрального дифференциала
15. ЭБУ управления передней / задней блокировкой или ЭБУ управления задней блокировкой
16. ЭБУ круиз-контроля
17. Распределительный блок (реле MTR)
18. Усилитель с вязкостным нагревателем
19. Центральный ЭБУ
20. Датчик замедления ABS
21. Узел датчика центральной подушки безопасности
22. Главное реле AHC
23. RHD: Таймер предварительного нагрева

Тип подъемной двери

1. ЭБУ Moon Roof Control
2. RHD: ЭБУ зеркала дистанционного управления
3. Стерео компонентный усилитель
4. Усилитель кондиционера
5. Реле заднего охладителя
6. Тип подъемной двери: Реле заднего стеклоочистителя
7. Реле тягово-сцепного устройства
8. Реле буксирного преобразователя
9. ЭБУ топливного насоса
10. Реле выбора топливного насоса
11. Реле принудительного привода вспомогательного топливного насоса
12. Реле заднего обогревателя
13. Регулирующий клапан в сборе
14. LHD: ЭБУ зеркала дистанционного управления
15. Тип поворота: Реле заднего стеклоочистителя, правый
16. Тип поворота: Реле заднего стеклоочистителя, левый

Схема блока предохранителей в салоне

Панель предохранителей находится за крышкой под левой стороной приборной панели.

• Замена датчика лямбда зонд на лансер 10

• Снятие генератора ситроен с8

• Где находится бензонасос на тойота спринтер кариб

• Замена датчика детонации тойота королла 150 кузов

• Мощность бензонасоса рено логан

Предохранители и реле Toyota Yaris 2

Рассмотрены автомобили Toyota Yaris 2 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Схема расположения предохранителей и реле в блоке.

Реле вентилятора охлаждения

(20A) Система дистанционного управления центральным замком и запуска двигателя

(30A) Система запуска

(10A) Управление двигателем

(30A) Дополнительный отопитель

(30A) Электродвигатель(и) вентилятора(ов) системы охлаждения

(40A) Система кондиционирования

(50A) Усилитель рулевого управления

(40A) Система стоп-старт

Блок предохранителей в салоне Toyota Yaris 2.

Находится под панелью приборов за крышкой, на которой нанесена схема расположения предохранителей.

Как добраться и заменить предохранитель прикуривателя показано на видео.

автор видео Олег Токарь.

Схема расположения предохранителей в блоке.

Источник статьи: http://avtoblokrele.ru/toyota/predohraniteli-i-rele-toyota-yaris-2.html

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Читать дальше: Инструмент для выпрессовки подшипников

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

• низкая компрессия;
• сбой фаз газораспределения из-за неправильно проведенного ремонта двигателя;
• подсос воздуха во впускном коллекторе через неплотности соединения;
• неудовлетворительное качество топлива.

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

• Перед демонтажом-монтажом любых электронных элементов рекомендуется отсоединить отрицательную клемму аккумулятора.
• Недопустимо отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
• Не допускается отключение и подключение диагностического разъема при включенном зажигании.
• Конструкция разъема предусматривает соединение проводов только при определенном положении. Обе части соединителей имеют ориентирующие элементы. Неправильное соединение может привести к выходу из строя блока управления или другого элемента электронной системы.

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

1. Блок управления — источник диагностической информации.
2. Провода от контактов блока управления к клеммам диагностического разъема.
3. Диагностический разъем — место подключения диагностической аппаратуры.

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

• коды ошибок;
• обороты двигателя;
• температуру охлаждающей жидкости;
• краткосрочную топливную балансировку;
• давление во впускном коллекторе;
• данные кислородного датчика;
• нагрузку двигателя;
• состояние топливной системы;
• скорость движения автомобиля;
• разгон от 0 до 100 км/ч;
• абсолютное давление воздуха;
• опережение зажигания;
• температуру всасываемого воздуха;
• массовый расход воздуха;
• положение дроссельной заслонки.

Важно! Диагностика — это не просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер. Впоследствии еще нужно разобраться, о чем говорит номер ошибки

Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

Passenger compartment

In the passenger compartment, the main unit with fuses and relays is located behind the glove compartment.

Diagram from the box cover

Photo example of execution

Diagram

Designation

1	10A TAIL – Side Marker Lights, Marker Lights, Tail Lights, License Plate Lights, Multiport Fuel Injection System / Sequential Multiport Fuel Injection System
7,5A PANEL2 – Engine immobilizer system, entry and start system, front fog lamp, lighting, light reminder, multi-mode manual transmission, rear fog lamp, start, steering lock, taillight, wireless door lock control
2	7,5A PANEL1 – Lighting, dashboard lighting control, counter and sensor
3	7,5A A / C – Heated rear window, air conditioning system
4	20A D DOOR – Window regulator
5	20A RL DOOR – Rear passenger power window (left side)
6	20A RR DOOR – Rear passenger power window (right side)
7	–
8	15A CIG – Cigarette lighter, Socket
9	7,5A ACC – Door locking system, outside rearview mirrors, audio system
10	–
11	10A ID / UP / MIR HTR – Multiport fuel injection system / sequential multiport fuel injection system / Heated mirrors
12
13
14	7,5A RR FOG – Rear fog lights
15	7.5A IGN – Multiport fuel injection system / sequential multiport fuel injection system, engine immobilizer system, SRS airbag system, front passenger classification system
16	7,5A MET – Instruments and sensors
17	15A P S-HTR – Heated seat
18	15A D S-HTR – Heated seat
19	20 / 25A WIP – Wiper
20	15A RR WIP – Rear wiper
21	15A WSH – Windshield washer
22	10A ECU-IG – Daytime Running Light System, Antilock Braking System, Electric Power Steering System, Power Windows, Door Lock System, Anti-theft System, Electric Cooling Fan
23	10A GAUGE – Charging System, Turn Signals, Hazard Lights, Tail Lights, Dashboard Lighting Control, Gear Shift Lock System, Heated Rear Window, Air Conditioning System, Automatic Transmission System
24	7,5A OBD2 – On-board diagnostic system
25	10A STOP – Stop Lamps, Top Mounted Stop Lamp, Multiport Fuel Injection System / Sequential Multiport Fuel Injection System, Shift Lockout System, Antilock Braking System
26	–
27	25A D / L – Door lock system
28	15A FR FOG – Front fog lights
29	–
30	10A TAIL – Side Marker Lights, Marker Lights, Tail Lights, License Plate Lights, Multiport Fuel Injection System / Sequential Multiport Fuel Injection System
31	25A AM1 – Multiport fuel injection system / sequential multiport fuel injection system

The individual elements are attached to the top of the unit.

Diagram

Assignment

1. ACC relay
2. Ignition system relay
3. Heater relay
4. Rear fog lamp relay
5. Front fog lamp relay
6. 1) 30A Bodywork ECU / Window Electrician (POW) 2) 30 / 40A Heated rear window DEF, fuse: “MIR HTR”

Блок предохранителей для Toyota Ractis NCP100 2005-2010 в Москве

При обращении назовите код товара
Код товара	35136
Характеристики автомобиля
Марка	Toyota
Модель	Ractis
Номер кузова	NCP100
Период выпуска	2005-2010
Двигатель	1NZ-FE
Объём двигателя, л	1.5
Мощность двигателя, л.с.	103
Параметры запчасти
Запчасть	Блок предохранителей
Комплектность	Комплектность и состояние уточняйте
Состояние	Б/у контрактная
Оригинальность	Оригинал

Вы можете забрать заказ самовывозом с нашего склада

Внимание: оплата наличными

Перед оформлением заказа убедитесь, что автозапчасть Вам нужна, подходит для Вашего автомобиля. Если деталь Вам не понадобиться, то возврат не предусмотрен. О гарантии.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Для доставки заказа транспортными компаниями необходимо сообщить паспортные данные получателя груза, в соответствие с законодательством. Советуем в комментарии к заказу написать о необходимости в жесткой упаковки товара, информацию, которая поможет курьеру вас найти, Нажмите кнопку «Оформить заказ».

Курьерская доставка в пределах МКАД. В ближайшее Подмосковье по договоренности с курьерской службой. Осмотрите упаковку на целостность и соответствие указанной комплектации. Самовывоз из магазина. Доставка через Транспортные компании

Внимание: доставка до пункта приема грузов в Москве платная. Нам оплачиваются: стоимость товара и доставка до пункта приема грузов транспортной компании

При получении заказа в своём населенном пункте Вы дополнительно оплачиваете междугороднюю доставку непосредственно в транспортную компанию. Подробнее о доставке и ценах.

Источник статьи: http://japzap.ru/catalog/zapchasti/toyota/blok-predokhraniteley-toyota-ractis-p100/

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Расположение коробок с предохранителями в Тойота Таун Айс

Автомобиль Town Ace был разработан компанией Toyota для реализации на внутреннем рынке Японии. Ввезенные на территорию России машины оснащены бензиновым мотором либо автодизелем, имеют электрическую схему постоянного тока. Напряжение в ботовой сети составляет 12 В, количество и мощность потребителей зависят от уровня оснащения и даты сборки. Плавкие предохранители скомпонованы в блоках, выполненных из пластика и закрытых крышками для защиты от влаги или механических повреждений.

Моторный отсек

Коробка силовых перемычек установлена под капотом сбоку от батареи. Модуль прикреплен к передней колесной арке и оснащен крышкой, которая удерживается фиксаторами. Блок отличается компактными габаритами, внутри предусмотрено всего 11 ячеек для плавких вставок.

Блоки в салоне

Модуль слаботочных предохранителей на Тойота Таун Айс или Таун Айс Ноах (Toyota Town Ace либо Town Ace Noah) установлен в нижней части панели приборов со стороны правой ноги шофера. Сверху находится крышка с небольшой выемкой под пальцы, позволяющей быстро снять заглушку. Внутри панели и в салоне автомобиля имеются отдельные реле для распределения питания к мощным потребителям. На части машин устанавливался телевизионный приемник, тюнер для принятия и усиления сигналов располагается под обшивкой багажного отсека.

Блок предохранителей в салоне.

В прикуривателе

Внутри стакана прикуривателя отдельный предохранитель не предусмотрен (за исключением металлической спирали, отключающей подачу питания после ее прогрева до требуемой температуры). Линия электроснабжения оснащена плавкой вставкой на 15 А в салонной коробке (обозначение на схемах – ACC). Поскольку на машинах в стандартное оснащение входит прикуриватель для заднего ряда сидений, на борту имеется еще одна перемычка на 15 А, которая маркируется аббревиатурой – RR CIG.

Под капотом

Помимо основного модуля предохранителей, в моторном отсеке находится реле управления питанием системы ABS. Узел расположен слева от двигателя (если стоять к автомобилю лицом).
