Luggage compartment
In the luggage compartment, on the left behind the passenger compartment protection, there may be 2 more blocks with fuses and relays.
Main box
Type 1
Diagram
Appointment
| 1 | 10A Reversing lamp |
| 2 | 20A Parking lights, fog lights, luggage compartment lights, license plate lights, brake lights |
| 3 | 15A Accessories (AEM) |
| 4 | Reserve socket |
| 5 | 10A Electronic equipment REM |
| 6 | 7.5A Rear seat entertainment system RSE (accessory) |
| 7 | 15A Wiring (30 power) |
| 8 | 15A Electrical socket in luggage compartment |
| 9 | 20A Rear door, right: power window, power window lock |
| 10 | 20A Rear door, left: power window, power window lock |
| 11 | Reserve socket |
| 12 | Reserve socket |
| 13 | 15A Diesel filter heater |
| 14 | 15A Subwoofer, rear air conditioning (A/C) |
| 15 | Reserve socket |
| 16 | Reserve socket |
| 17 | 5A Additional audio equipment |
| 18 | Reserve socket |
| 19 | 15A Rear wiper |
| 20 | 20A Wiring (15 power) |
| 21 | Reserve socket |
| 22 | Reserve socket |
| 23 | 7.5A AWD |
| 24 | Reserve socket |
| 25 | Reserve socket |
| 26 | 5A Parking assistance |
| 27 | 30A Main fuse: wiring harness to trailer, park assist, AWD |
| 28 | 15A Central locking (PCL) |
| 29 | 25A Trailer lighting, left: side lights, direction indicators |
| 30 | 25A Trailer lighting, right: brake light, rear fog lights, direction indicators |
| 31 | 40A Main fuse |
| 32 | Reserve socket |
| 33 | Reserve socket |
| 34 | Reserve socket |
| 35 | Reserve socket |
| 36 | Reserve socket |
| 37 | 20A Heated rear window |
| 38 | Electrically heated rear window |

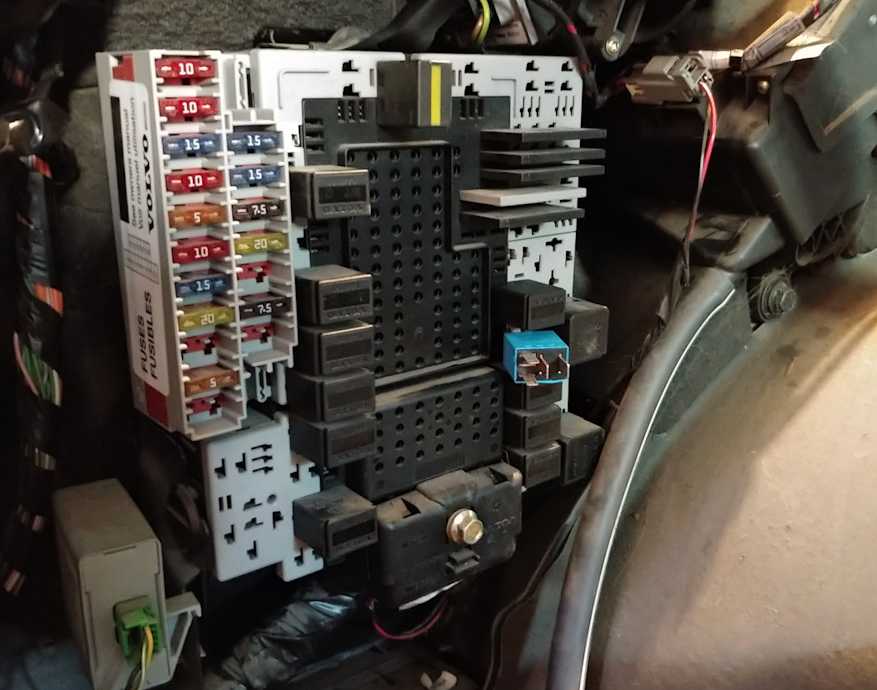

Type 2
Photo example
Diagram
Decoding
| F1 | 10A Multifunction control unit 2, interior lighting – luggage compartment lighting |
| F2 | 10A Rear fog lights |
| F3 | 15A Stop lights |
| F4 | 10A Reversing lights |
| F5 | 5A Rear defroster, trailer electrical connector power relay |
| F6 | 10A Rear door opener |
| F7 | 15A Accessory power connector – luggage compartment |
| F8 | 15A Central Locking-Locking Rear Side Doors/Tailgate Hatch/Fuel Filler Cap |
| F9 | 20A Trailer electrical connector |
| F10 | 5A Antenna Booster |
| F11 | 15A Accessories |
| F12 | 15A Rear window wiper motor |
| F13 | 15A Audio system, air conditioning / heating system – rear |
| F14 | 7.5A Stop lights |
| F15 | 20A Trailer electrical connector |
| F16 | Reserve |
| F17 | 7.5A Fuel filter heater (Diesel), differential lock control unit |
| F18 | 15A Fuel filter heater (diesel) |
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Intermittent rear wiper relay |
| 5 | Bi-fuel Relay |
| 6 | A/C ECM Relay – Rear A/C |
| 7 | Rear Door Actuator Relay |
| 8 | Not used (2002) |
| 9 | Fuel Filler Lock Actuator Relay – Open |
| 10 | — |
| 11 | Central locking relay, right rear door – unlock |
| 12 | — |
| 13 | — |
| 14 | Rear wiper motor relay |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Jumper – brake lights |
| 20 | Jumper – rear dimensions |
| 21 | Jumper – rear dimensions |
| 22 | Jumper-power connector for additional equipment in the luggage compartment |
| 23 | Jumper – fog lights |
| 24 | — |
| 25 | Rear Fog Lamp Relay – Trailer |
| 26 | Rear fog light relay |
| 27 | Brake light relay |
| 28 | Reverse lamp relay |
| 29 | Central locking relay, rear – double lock |
| 30 | Central locking relay, left rear door – unlocking |
| 31 | Fuel Filler Lock Actuator Relay – Close, Central Locking Relay – Rear Doors – Close (2002) |
| 32 | Fuel Filter Heater Relay (Diesel) |
| 33 | — |
| 34 | Rear defroster relay |
| 35 | Audio system |
| 36 | Relay for power supply of the electrical equipment trailer connector |
Additional box
Installed next to the main.
Assignment
- 5A Rear seat heating and front seat massage relay
- 15A Heated driver’s rear seat
- 15A Rear seat heating on the passenger side
- 10A Ventilation / front seat massage
- Reserve
- Reserve
We also prepared a video for this publication on our channel. Watch and subscribe.
Have something to add or know how to make the material better – write in the comments.
Предохранители и реле Volvo S60
1
Электронный блок управления кондиционером
2
Блок управления вентилятором кондиционера/отопителя- рядом с электродвигателем вентилятора
3
Датчик наклона автомобиля (противоугонная система)
4
Звуковой сигнал противоугонной системы-за накладкой передней правой колесной арки
5
Датчик изменения объема (противоугонная система) — потолочная панель
6
Сигнальный датчик противоугонной системы — в многофункциональном блоке управления З
7
Электронный блок управления аудиосистемы
8
Блок управления дополнительным отопителем, если установлен
9
Аккумуляторная батарея — под полые багажные отделения
10
Блок управления системой поддержания скорости, встроенный в электронный блок управления двигателем.
11
Диагностический разъем (DLC)
12
Блок управления блокировкой дифференциала- на заднем дифференциале (4×4)
13
Блок управления электрооборудованием двери водителя-в двери- функции: Центральный замок, индикаторы открытой или не плотно закрытой двери, электропривод/подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей
14
Блок управления электрооборудованием двери пассажира-в двери- функции: Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей
15
Блок управления электродвигателем вентилятора системы охлаждения
16
Блок предохранителей/реле, моторный отсек 1
17
Блок предохранителей/реле 2 в моторном отсеке- под блоком предохранителей/реле 1 моторного отсека
18
Блок предохранителей/реле, приборная панель 1
19
Блок предохранителей/реле, приборная панель 2
20
Блок предохранителей/реле, багажное отделение 1
21
Блок предохранителей/реле в багажном отделении 2- рядом с аккумуляторной батареей
22
Блок управления фарой, левый (модели с ксеноновыми фарами)
23
Блок управления фарой, правый (модели с ксеноновыми фарами)
24
Звуковые сигналы
25
Иммобилайзер — в электронном блоке управления двигателем
26
Кольцевая антенна иммобилайзера- возле замка зажигания
27
Блок управления комбинацией приборов- приборная панель
28
Блок управления освещением- за переключателем головного освещения
29
Многофункциональный блок управления^ соединено блоком пред охранителей/реле 2 приборной панели — функции: Противоугонная система, центральный замок, электропривод стеклоподъемников, очиститель/омыватель лобового стекла, очиститель/омыватель фар, рулевое управление с усилителем, иммобилайзер, фары, указатели поворота/аварийной сигнал изации, звуковой сигнал, передние/задние габариты, стартер, под огрев сидений. Корректор фар, топливный насос, лампа подсветки вещевого ящика, центральный стоп-сигнал.
30
Многофункциональный блок управления 2-соединен с блоком пред охранителей/реле, багажное отделение 1 — функции: Противоугонная система, центральный замок, задние фонари, указатель уровня топлива, лампы освещения салона, обогреватель заднего стекла, разъем питания дополнительного оборудования — задний, под огреватель топливного фильтра — Дизель, подголовники заднего сидения.
31
Многофункциональный блок управления 3 — во внутреннем зеркале заднего вида — функции: Центральный замок, противоугонная система, люк, датчик дождя, лампы освещения салона, напоминание о не пристёгнутых ремнях безопасности
32
Блок управления навигационной системой
33
Датчик температуры окружающего воздуха — в зеркале правой двери
34
Датчик дождя (если установлен)
35
Реле системы блокировки дверей от случайного открывания, лев. — в двери
36
Реле системы блокировки дверей от случайного открывания, прав. — в двери
37
Блок управления электроприводом сиденья — под сиденьем, со стороны водителя
38
Боковой датчик удара, левый передний — центральная стойка
39
Боковой датчик удара, правый передний — центральная стойка
40
Боковой датчик удара, задний левый — за поддержкой на подушке заднего сиденья
41
Боковой датчик удара, задний правый — за поддержкой на подушке заднего сиденья
42
Электронный блок управления SRS
43
Блок датчика положения рулевого колеса-подсоединен к блоку предохранителей/реле 2 под приборной панелью
44
Блок управления электрооборудованием рулевого колеса — за рулевым колесом — функции: Аудиосистема, система поддержания скорости (круиз-контроль),звуковой сигнал, указатели поворота, очиститель/омыватель лобового стекла, ближний/дальний свет фар, маршрутный компьютер
45
Блок управления электроприводом люка
46
Блок управления подвеской — сбоку центральной консоли
47
Электронный блок управления КПП
48
Блок управления переключением передач
14.2. Предохранители и реле
Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.
Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.
Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.
В отличие от механических выключателей реле могут управляться более чем одним сигналом.
Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.
Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.
Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.
Реле привода люка расположено в верхней консоли.
Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.
Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.
В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.
Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.
Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.
Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.
В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.
Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.
В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.
РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года
Блоки в салоне
Блок предохранителей 1
В левом торце приборной панели за защитной крышкой крышкой находится первый блок с предохранителями.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Сверяйте назначение элементов со своими схемами нанесёнными на обратную сторону защитной крышки.
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
| 1 | 30A Вентилятор климатической установки |
| 2 | 30A Аудиосистема (усилители) |
| 3 | 25A Кресло водителя с электроприводом |
| 4 | 25A Сиденье пассажира с электроприводом |
| 5 | 25A Блок управления слева, передняя дверь |
| 6 | 25A Блок управления справа, передняя дверь |
| 7 | Резервное гнездо |
| 8 | 15A Радио, проигрыватель компакт-дисков, система RSE |
| 9 | 10A Дисплей RTI, модуль МММ RTI |
| 10 | 5A OBDII, переключатель света (LSM), датчик угла поворота рулевого колеса (SAS), блок управления рулевым колесом (SWM) |
| 11 | 7,5A Замок зажигания, система SRS, модуль управления двигателем ЕСМ (V8, 6-цил. бензин) отключение SRS на стороне пассажира (PACOS), электронная блокировка старта (IMMO), модуль управления трансмиссией ТСМ (V8, дизель, 6-цил. бензин) |
| 12 | 10A Общее освещение, потолочное (RCM), верхний электронный модуль управления (UEM) |
| 13 | 15A Люк в крыше |
| 14 | 5A Телефон |
| 15-38 | Резервные гнезда |
Блок предохранителей 2
Ещё одни блок с предохранителями установлен под панель приборов.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Для доступа надо открутить крепление защиты.
p, blockquote 15,0,1,0,0 —>
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Назначение
p, blockquote 18,0,0,0,0 —>
| 1 | 15A Обогрев сидения, правая сторона |
| 2 | 15A Обогрев сидения, левая сторона |
| 3 | 15A Звуковой сигнал |
| 4 | Резервное гнездо |
| 5 | 10A Информационно – развлекательная система |
| 6 | Резервное гнездо |
| 7 | Резервное гнездо |
| 8 | 5A Сирена охранной сигнализации |
| 9 | 5A Контакты сигнала торможения, питание |
| 10 | 10A Комбинированный прибор (DIM), климатическая установка (ССМ), стояночный отопитель, сиденье водителя с электроприводом |
| 11 | 15A Розетка 12V (прикуриватель) , переднее сидение, заднее сидение и холодильник |
| 12 | Резервное гнездо |
| 13 | Резервное гнездо |
| 14 | Резервное гнездо |
| 15 | 5A ABS, STC/DSTC |
| 16 | 10A Электронное сервоуправление (ECPS), активный биксенон (НСМ), регулировка высоты пучка света фар |
| 17 | 7,5A Противотуманная фара, впереди слева |
| 18 | 7,5A Противотуманная фара, впереди справа |
| 19 | Резервное гнездо |
| 20 | 5A Насос охлаждающей жидкости (V8) |
| 21 | 10A Блок управления связью (ТОМ), блокировка передачи заднего хода (М66) |
| 22 | 10A Дальний свет фар, слева |
| 23 | 10A Дальний свет фар, справа |
| 24 | Резервное гнездо |
| 25 | Резервное гнездо |
| 26 | Резервное гнездо |
| 27 | Резервное гнездо |
| 28 | 5A Сиденье пассажира с электроприводом |
| 29 | 7,5A Топливный насос |
| 30 | 5A BUS |
| 31 | Резервное гнездо |
| 32 | Резервное гнездо |
| 33 | 20A Вакуумный насос |
| 34 | 15A Насос омывающей жидкости |
| 35 | Резервное гнездо |
| 36 | Резервное гнездо |
p, blockquote 19,0,0,0,0 —>
Блок реле
Данный блок установлен под панелью в ранних моделях Вольво хс90. Так же известен как центральный электронный модуль CEM. Выглядит примерно вот так:
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Расшифровка
p, blockquote 24,0,0,0,0 —>
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | ближний света фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
Где находится предохранитель прикуривателя Вольво ХС90 2004
Где находяться реле или предохранители в Volvo S40,V50,C30,C70
https://youtube.com/watch?v=TOK36n4E-d8
Предохранители в VOLVO
Предохранитель-индикатор, демонстрация работы
Смотреть внимательно Volvo how to open the trunk , как открыть случайно закрытый багажник вольво
Ремонт муфты халдекс haldex Volvo XC90.wmv
Как отключить иммобилайзер
Установка видеорегистратора
Замена лягушки стоп сигнала на рено логан
Адаптеры AUX USB MP3 для штатной магнитолы
Как сделать AUX вход на любую магнитолу
Также смотрите:
- Обновленный Шевроле Круз 2015 когда выйдет
- Мерседес е 211 2006 год отзывы
- Рено дастер дроссельная заслонка видео
- Основные проблемы Тойота прадо 150
- Замена подшипника задней ступицы Ниссан альмера н15
- Тест драйв Хонда срв 2000 года выпуска
- Тяга заднего стабилизатора Toyota Auris
- Клапан включения полного привода Мицубиси паджеро
Зил с двигателем Мерседес отзывы Хонда СРВ 2009 горит чек Lexus rx350 сколько масла идет в двигатель Зеркало заднего вида на Лексус lx570 Руль BMW с красной строчкой Датчик холостого хода Опель астра h замена Видео обзор нового Ниссан х трейл 2015
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Opel Astra H Расположение предохранителей и реле
Монтажный блок предохранителей, плавких вставок и реле под капотом Опель Астра H
Описание реле: К11 – Реле вентилятора систомы охлаждения К12 – Реле вентилятора систомы охлаждения К3 – Реле насос омывателей фар К4 – Реле противотуманных фар К5 – Реле передннего очистителя (медленно/быстро) К6 – Реле передние очистителя (включение/выключение) К7 – Реле вентиляции салона К8 – Реле подогрева топливного фильтра (дизельные модели) К9 – Реле стартера К10 – Реле вентилятора системы охлаждения К11 – Реле компрессора кондиционера К12 – Реле блока управления ЕСМ К13 – Реле топливного насоса К14 – Главное реле зажигания (Клемма 15)
Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra H
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 20 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 30 | Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30 | Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30 / 40 | Вентилятор системы охлаждения 1* |
| F6 | 30 / 40 | Вентилятор системы охлаждения 2* |
| F7 | 10 | Омыватели стекол |
| F8 | 15 | Звуковой сигнал |
| F9 | 25 | Омыватели фар |
| F10 | не используется | |
| F11 | не используется | |
| F12 | 5 | Циркуляционный насос |
| F13 | 15 | Противотуманные фары |
| F14 | 30 | Стеклоочиститель ветрового окна |
| F15 | 30 | Стеклоочиститель окна двери задка |
| F16 | 5 | Модуль управления двигателем/система Open-Start/Stop |
| F17 | 25 | Подогрев топливного фильтра (дизельные модели) |
| F18 | 25 | Стартер |
| F19 | 30 | Электронное оборудование коробки передач |
| F20 | 10 | Кондиционер |
| F21 | 20 | Электронное оборудование двигателя |
| F22 | 7,5 | Электронное оборудование двигателя |
| F23 | 10 | Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15 | Топливный насос |
| F25 | 15 | Электронное оборудование коробки передач |
| F26 | 10 | Электронное оборудование двигателя |
| F27 | 5 | Усилитель рулевого управления |
| F28 | 5 | Электронное оборудование коробки передач |
| F29 | 7,5 | Электронное оборудование коробки передач |
| F30 | 10 | Электронное оборудование двигателя |
| F31 | 10 | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F32 | 5 | Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5 | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5 | Блок управления модуля рулевой колонки |
| F35 | 20 | Информационно-развлекательная система |
| F36 | 7,5 | Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей |
Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра H
Описание реле: К3 – Обогрев заднего стекла К1 – Клемма 15 К2 – Клемма 15а
Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra H
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 25 | Электропривод управления передними стеклоподъемниками |
| F2 | Не используется | |
| F3 | 7,5 | Комбинация приборов |
| F4 | 5 | Обогрев/кондиционер/климат-контроль (HVAC) |
| F5 | 7,5 | Подушки безопасности |
| F6 | Не используется | |
| F7 | Не используется | |
| F8 | Не используется | |
| F9 | Не используется | |
| F10 | Не используется | |
| F11 | 25 | Обогрев заднего стекла (стекла окна двери задка) |
| F12 | 15 | Стеклоочиститель окна двери задка |
| F13 | 5 | Система помощи при парковке |
| F14 | 7,5 | Система кондиционирования воздуха |
| F15 | Не используется | |
| F16 | 5 | Система опознавания занятости сиденья/система Open-Start |
| F17 | 5 | Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида |
| F18 | 5 | Приборы/переключатели |
| F19 | Не используется | |
| F20 | 10 | Система динамического управления амортизаторами (CDC) |
| F21 | 7,5 | Обогрев наружных зеркал заднего вида |
| F22 | 25 | Верхний люк |
| F23 | 7,5 | Электростеклоподъемники задних дверей |
| F24 | 7,5 | Диагностический разъем |
| F25 | Не используется | |
| F26 | 7,5 | Электропривод складывания наружных зеркал |
| F27 | 5 | Ультразвуковой датчик, система противоугонной сигнализации |
| F28 | Не используется | |
| F29 | 15 | Прикуриватель, передняя розетка |
| F30 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| F31 | Не используется | |
| F32 | 25 | Система Open & Start |
| F33 | Не используется | |
| F34 | 25 | Верхний люк |
| F35 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| F36 | 20 | Розетка тягово-сцепного устройства |
| F37 | 5 | Освещение салона |
| F38 | 30 | Центральный замок, вывод «30» |
| F39 | 15 | Обогрев левого переднего сиденья |
| F40 | 15 | Обогрев правого переднего сиденья |
| F41 | Не используется | |
| F42 | Не используется | |
| F43 | Не используется | |
| F44 | Не используется |
232
Дата добавления:
Единая справочная служба:
Это интересно: Opel astra h фильтр топливный — изучаем со всех сторон
Диагностика неисправной электрической цепи
При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:
Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.
Замена предохранителя для вентилятора Volvo XC90 2,4 литра 163 л.с.
Владельцы автомобилей Volvo XC90 2,4 литра с мощностью 163 л.с. часто сталкиваются с проблемами, связанными с неправильной работой вентилятора радиатора. Одной из причин может быть перегоревший предохранитель, который отвечает за питание вентилятора.
Что такое предохранитель в автомобиле?
Предохранитель – это устройство, предназначенное для защиты электрических цепей автомобиля от перегрузки. Когда ток в цепи превышает установленное значение, предохранитель срабатывает и разрывает цепь, предотвращая возможность повреждения проводки или электронных компонентов автомобиля. В результате, вы можете сохранить работоспособность системы находящейся защитой.
Как определить, что предохранитель для вентилятора перегорел?
Перегорание предохранителя для вентилятора обычно сопровождается некорректной работой вентилятора радиатора. Это может проявляться в том, что вентилятор не включается, даже когда двигатель становится горячим. В некоторых случаях вентилятор может работать некорректно, периодически включаясь и выключаясь даже при нормальной температуре двигателя.
Как заменить предохранитель для вентилятора в Volvo XC90 2,4 литра 163 л.с.?
Как правило, предохранители в автомобилях располагаются в блоке предохранителей и реле. Для замены предохранителя отвечающего за вентилятор радиатора в Volvo XC90 2,4 литра 163 л.с. необходимо выполнить следующие шаги:
Найдите блок предохранителей и реле, расположенный в моторном отсеке. Под капотом автомобиля, обычно вблизи батареи или в ближайшей его окрестности, находится прозрачный пластиковый кожух, за которым находятся предохранители.
Откройте крышку блока предохранителей и реле
Обратите внимание на диаграмму, нанесенную на внутренней стороне крышки, чтобы найти соответствующий предохранитель, отвечающий за вентилятор радиатора.
Извлеките перегоревший предохранитель. Для этого воспользуйтесь пинцетом или щипцами, чтобы подхватить предохранитель за пластиковую часть и аккуратно вытащить его из блока.
Установите новый предохранитель, обратив внимание на его номинал, указанный на самом предохранителе или в руководстве по эксплуатации автомобиля.
Закройте крышку блока предохранителей и реле.
После замены предохранителя для вентилятора, рекомендуется проверить его работу, чтобы убедиться, что вентилятор включается при достижении нужной температуры двигателя. Если проблема с неправильной работой вентилятора остается, то возможно есть другие причины, требующие дополнительного ремонта или замены компонентов системы охлаждения.
