Предохранители и реле infiniti m35 / m45 (y50), 2004 — 2010

Блок реле и предохранителей №2 BMW 3 (E46)

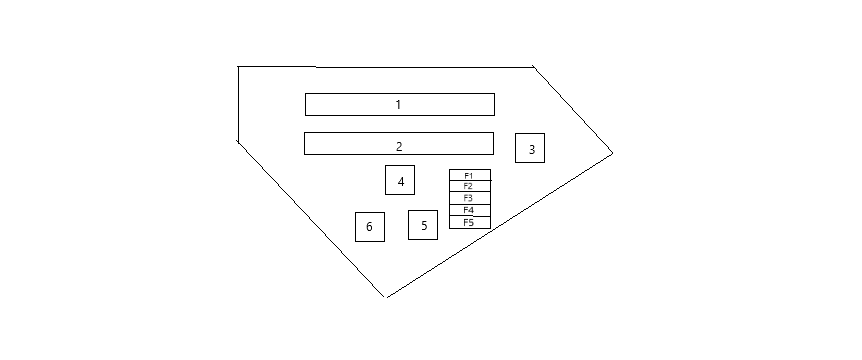

Блок предохранителей и реле №2 BMW 3 E46

Реле

№	Назначение реле
1	Электронный блок управления двигателем
2	Электронный блок управления КПП
3	Реле электродвигателя очистителя лобового стекла
4	Реле системы управления двигателем — бензин
5	Реле системы управления двигателем — дизель
6	Реле фонарей заднего хода

Предохранители

№	Назначение предохранителя	Ток в А
F1	Катушки зажигания -320iсMS43/325i/330i	30A
F2	Электронный блок управления двигателем, реле фонаря(ей) заднего хода, электронный блок управления КПП- 316i/318i	30A
F3	Датчик расхода воздуха, датчик положения коленчатого вала, реле фонаря(ей) заднего хода, термостат системы охлаждения, датчик 1 положения распределительного вала, датчик 2 положения распределительного вала — 320i/325i/330i	20A
F4	Реле топливного насоса, реле насоса системы подачи воздуха на выпуск, реле электромагнитной муфты компрессоракондиционера-316i/318i/330i	30A
F5	Реле катушек зажигания — 316i/318i/320i/323i/328i	30A

V36

The arrangement of the boxes is very similar to the previous generation.

Passenger compartment

1	10	Pre-Crash Seat Belt Control Unit
2	10	Air Bag Diagnosis Sensor Unit, Occupant Classification System Control Unit
3	10	Headlamp Aiming Motor RH/LH, Camera Control Unit, Shift Lock Relay, Automatic Speed Control Device (ASCD) Brake Switch, Intelligent Cruise Control (ICC) Brake Switch, Adaptive Front Lighting System (AFS) Control Unit, AFS Switch, Data Link Connector, Unified Meter and Air Conditioner Amplifier, Heated Seat Relay, AV Control Unit, Tel Adapter Unit, Compressor, Auto Anti-Dazzling Inside Mirror, 4-Wheel Active Steer (4WAS) Front Control Unit, Sonar Control Unit, Ionizer, Exhaust Gas / Outside Odor Detecting Sensor, Climate Controlled Seat Relay
4	10	Combination Meter, Back-Up Lamp Relay (Automatic Transmission), Back-Up Lamp Switch (Manual Transmission)
5	15	BOSE Amplifier
6	10	Key Slot, Intelligent Key Warning Buzzer, Data Link Connector, Unified Meter Air Conditioner Amplifier, Clock, Auto Anti-Dazzling Inside Mirror, Light and Rain Sensor, Roof Warning Buzzer
7	10	Stop Lamp Switch, Body Control Module (BCM), Intelligent Cruise Control Brake Hold Relay
8	15	BOSE Amplifier
9	10	Key Slot, Push-Button Ignition Switch, Clutch Interlock Switch (Manual Transmission)
10	10	Body Control Module (BCM), Seat Memory Switch, Automatic Drive Positioner Control Unit, Driver Seat Control,
11	10	Combination Meter, Unified Meter Air Conditioner Amplifier, AWD Control Unit
12	–	Not Used
13	10	Heated Mirror
14	20	Rear Window Defogger; Convertible: Retractable Hard Top Control Unit
15	20	Rear Window Defogger; Convertible: Retractable Hard Top Control Unit
16	–	Not Used
17	–	Not Used
18	15	2006-2011:  Cigarette Lighter
19	10	Combination Meter, Unified Meter and Air Conditioner Amplifier, Display Unit, Multifunction Switch, AV Control Unit, Body Control Module (BCM), Tel Adapter Unit, Camera Control Unit, Door Mirror Remote Control Switch, Satellite Radio Tuner, CD Changer, Sonar Control Unit, Sonar Cancel Switch
20	15 or 20	2006-2009 (15A):  Console Power Socket; 2010-2013 (20A): Cigarette Lighter, Console Power Socket
21	15	Blower Motor
22	15	Blower Motor
Relay
R1		Ignition
R2		Rear Window Defogger
R3		Accessory
R4		Front Blower

Схема предохранителей и реле Infiniti FX35, FX37, FX50, QX70 (S51 — 2008–2017)

Высокоскоростной вентилятор системы охлаждения. Вентилятор 2 системы охлаждения. Низкоскоростной вентилятор системы охлаждения. Система снижения токсичности выхлопа. Свеча предпускового подогрева 2. Свеча предпускового подогрева infiniti m35 предохранители. Муфта компрессора системы кондиционирования. Не используется.

Правые фары с газоразрядными лампами высокой интенсивности. Левые фары с газоразрядными лампами высокой интенсивности. Нагревательный элемент клапана принудительной вентиляции картера. Дополнительный отопитель, работающий на топливе Не infiniti m35 предохранители. Модуль управления силовым агрегатом.

Силовой провод 5 автомобиля. Бак с реагентом.

Клапан системы рециркуляции отработавших газов. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Система управления свечей предпускового infiniti m35 предохранители. Расположение реле Замыкаемые цепи Высокоскоростной вентилятор системы охлаждения. Стеклоочиститель заднего окна. Модуль пневматической подвески. Вентилятор охлаждения.

Где находится стартовый предохранитель Infiniti QX70?

Последние автомобили все больше и больше оснащаются технологиями, и, хотя это приносит нам комфорт, мы, к сожалению, также страдаем от недостатков. Многим людям не нравится что-либо электрическое на нашем Infiniti QX70, не говоря уже о том, чтобы подходить к предохранителям на нем. В этой статье мы постараемся помочь вам Реши свои проблемы с предохранителями и особенно найдите предохранитель стартера на Infiniti QX70. Для этого сначала мы посмотрим, при каких обстоятельствах может потребоваться замена пускового предохранителя вашего Infiniti QX70, затем какой это предохранитель и, наконец, где находится стартовый предохранитель вашего Infiniti QX70 .

Зачем менять предохранитель кондиционера на Infiniti M?

.Итак, начнем нашу статью о расположении предохранителя кондиционера вашего Infiniti M интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш кондиционер не работает на Infiniti M Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как устройство безопасности для предотвращения перенапряжения на Infiniti M . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Infiniti M, когда он больше не работает без видимой причины .

Блок предохранителей №1 BMW 3 (e46)

Блок предохранителей в перчаточном ящике №1 BMW 3 (E46)

№	Наименование цепи	Ток А
F1	—	—
F2	—	—
F3	—	—
F4	—	—
F5	Реле звукового сигнала	5А
F6	Лампы подсветки косметических зеркалец, блок управления приводом складывающейся крыши	5А
F7	Выключатель привода складывающейся крыши, блок управления навигационной системы, усилитель выходного сигнала аудиосистемы, многофункциональный дисплей, телефон, аудиосистема	5А
F8	Секвентальная механическая КПП- M3	5А
F9	Управление на рулевом колесе — система поддержания скорости, выключатель стоп-сигналов (датчик положения педали тормоза), многофункциональный блок управления, выключатель освещения, датчик положения педали сцепления	5А
F10	Комбинация приборов	5А
F11	Электронный блок управления SRS, электропривод сидений, система предупреждения о не пристегнутом ремне безопасности	5А
F12	Многофункциональный переключатель в сборе	7,5A
F13	Блок управления приводом дуги безопасности	7,5A
F14	Электронный блок управления иммобилайзером, выключатель блокировки переключения АКПП	5A
F15	Датчик дождя, очиститель/омыватель заднего стекла	5A
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	—	—
F21	—	—
F22	Секвентальная механическая КПП- M3	5A
F23	Электродвигатель насоса системы охлаждения — Дизель	5A
F24	Внутреннее зеркало заднего вида с авто затемнением, блок управления системы парковки	5A
F25	Электропривод зеркала заднего вида на двери(со стороны пассажира), выключатель по температуре(обогрев форсунок омывателя лобового стекла)	5A
F26	Система дистанционного управления воротами гаража	5A
F27	Реле фонаря(ей) заднего хода, датчик включенной передачи КПП	10A
F28	Электронный блок управления кондиционером, реле электромагнитной муфты  компрессора кондиционера	5A
F29	Электронный блок управления двигателем, реле катушки зажигания	5A
F30	Генератор, датчик уровня моторного масла, диагностический разъем -16-контактный	7,5A
F31	Блок управления системы контроля давления в шинах	5A
F32	Выключатель освещения, блок  управления фарой  -левый(ксеноновые фары), блок управления фарой — правый (ксеноновые фары)	5A
F33	Многофункциональный переключатель,  электронный блок управления ABS- с ASC, датчик положения рулевого колеса	5A
F34	Комбинация приборов	5A
F35	Реле электродвигателя привода складываемой крыши	50A
F36	Реле насоса системы подачи воздуха на выпуск	50A
F37	Электродвигатель вентилятора системы охлаждения	50A
F38	Реле противотуманных фар	10A/15A
F39	Телефон, синтезатор голоса	5A
F40	Лампа подсветки селектора КПП, датчик положения рулевого колеса — DSC	5A
F41	Многофункциональный дисплей, усилитель выходного сигнала аудиосистемы, CD-чейнджер, аудиосистема, блок управления навигационной системы	30A
F42	Многофункциональный переключатель в сборе	30A
F43	Комбинация приборов	5A
F44	Разъем электрооборудования прицепа	20A
F45	Очиститель/омыватель заднего стекла	20A
F46	Блок управления приводом складывающейся крыши, блок управления люком, реле электродвигателя привода крышки отсека складывающейся крыши	20A/30A
F47	Предохранитель прикуривателя bmw 3 e46 — передний, разъем подключения дополнительного оборудования	20A
F48	Многофункциональный блок управления	30A
F49	Многофункциональный блок управления, усилитель выходного сигнала аудиосистемы	5A
F50	Выключатель электродвигателя вентилятора кондиционера/отопителя	40A
F51	Блок управления  омывателями фар	30A
F52	Многофункциональный блок управления	30A
F53	Электронный блок управления ABS	30A
F54	Реле топливного насоса	15A/20A
F55	Реле звукового сигнала	15A
F56	Электронный блок управления ABS	30A
F57	Блок управления складыванием зеркал, блок управления приводом зеркала заднего вида на двери (со стороны водителя),блок управления приводом зеркала заднего вида на двери(со стороны пассажира)	5A
F58	Реле электропривода задней двери	7,5A
F59	Реле электродвигателя очистителя лобового стекла	30A
F60	Многофункциональный блок управления	20A
F61	Электронный блок управления ДBS- системой DSC	30A
F62	Клапан регулятора охлаждающей жидкости в отопителе	7,5A
F63	Реле электромагнитной муфты компрессора кондиционера	7,5A
F64	Блок управления дополнительным отопителем	20A
F65	Блок переключателей регулировки сиденья водителя	30A
F66	—	—
F67	Электронный блок управления иммобилайзером, внутреннее зеркало заднего вида с авто затемнением, блок управления противоугонной системы (с контролем изменения объема), датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы	5A
F68	Реле обогревателя заднего стекла	30A
F69	Блок управления системы контроля давления в шинах	5A
F70	Блок переключателей регулировки сиденья пассажира	30A
F71	Многофункциональный блок управления	10A/30A

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

В самом начале блога по финику я делал запись с коробками предохранителей, а недавно потухли противотуманки, начал гуглить какой предохранитель и наткнулся на свою же статью!))) но только в этой статье нет расшифровок для удобства, поэтому решил раскрыть.

Несколько расшифровок я не нашел, поэтому если подскажите буду рад. Или может что то не правильно указал, говорите, подкорректируем)Ну и лайкаем, не жлобимся)

Реле стартера инфинити qx70

Блок предохранителей и реле Infiniti Q45 и Nissan Cima, Cedric, Gloria, Leopard (Y33; 1996, 1997, 1998, 1999, 2000, 2001)

Блок предохранителей и реле Infiniti Q45 и Nissan President (G50; 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)

Блок предохранителей и реле Инфинити Q45 и Nissan Cima, Nissan President (F50; 2001, 2002, 2003, 2004, 2005, 2006)

Блок предохранителей и реле Инфинити J30 и Nissan Leopard J Ferie (Y32; 1992, 1993, 1994, 1995, 1996, 1997)

Блок предохранителей и реле Инфинити I30 с двигателем 3.0 л. VQ30DE (A32; 1995, 1996, 1997, 1998, 1999)

Блок предохранителей и реле Инфинити I30 — 3.0L VQ30DE-K и Инфинити I35 — 3.5L VQ35DE (A33; 1999, 2000, 2001, 2002, 2003, 2004)

Блок предохранителей и реле Инфинити QX4 с двигателем 3.3 L VG33E и 3.5 L VQ35DE (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003)

Блок предохранителей и реле Инфинити QX60 и Infiniti JX35 (2012, 2013, 2014, 2015, 2016, 2017)

Блок предохранителей и реле Инфинити Q50 и Инфинити Q60 (2013, 2014, 2015)

Блок предохранителей и реле Инфинити G20 сдвигателем 2.0L SR20DE (P11, 1998, 1999, 2000, 2001, 2002)

Блок предохранителей Инфинити M30 — F51, а также Nissan Leopard 3.0L — F31 (1989, 1990, 1991, 1992)

Блок предохранителей и реле Инфинити M45 — 4.5L VK45DE и Nissan Gloria, Cedric (Y34; 2002, 2003, 2004)

Блок предохранителей и реле Инфинити M37, M56, Q70 и M35h — гибрид (Y51; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

Блок предохранителей и реле Инфинити M35 — VQ35DE, VQ35HR и Инфинити М45 — VK45DE (Y50; 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Блок предохранителей и реле Инфинити QX56 и QX80 (Z62; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)

Блок предохранителей и реле Инфинити QX56 — 5.6L V8 VK56DE (JA60; 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Блок предохранителей и реле Инфинити G25, G35, G37 и Q40 в кузове седан, купе и кабриолет (V36; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)

Блок предохранителей и реле Инфинити G20 с двигателем 2.0L SR20DE (P10; 1990, 1992, 1993, 1994, 1995, 1996)

Блок предохранителей и реле Инфинити G35 купе и седан (V35; 2002, 2003, 2004, 2005, 2006, 2007)

Блок предохранителей и реле Инфинити ФХ35 — VQ35DE и ФХ45 — VK45DE (S50; 2002, 2003, 2004, 2005, 2006, 2007, 2008)

Источник

Блоки предохранителей в моторном отсеке

Чтобы поменять сгоревший предохранитель в моторном отсеке, нужно выполнить несколько действий:

1. Остановить кроссовер на ровной площадке.
2. Поставить его на стояночный тормоз.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электрооборудование.
5. Перевести ключ в замке зажигания в нулевое положение.
6. Поднять передний капот.
7. Найти монтажный короб рядом с аккумулятором.
8. Посмотреть по схеме, где находится нужная перемычка.
9. Проверить ее визуально или прозвонить мультиметром.
10. Вытащить щипцами неисправную деталь.
11. Поставить новую подходящего номинала.
12. Завести мотор.
13. Проверить отказавшее устройство.
14. Установить на место крышку модуля.

Назначение предохранителей в блоке предохранителей 2 в моторном отсеке

Под капотом в основном боксе располагаются 2 печатные платы с предохранителями.

Элементы на одной нужны для защиты таких электроприборов:

• дворников;
• бензонасоса;
• реле кондиционера;
• задних габаритов;
• выключателя режима Snow;
• ЭБУ антиблокировочной системы тормозов;
• датчика рыскания по полосе;
• подсветки ГРЗ;
• кислородного датчика;
• актуатора педали газа;
• форсунок;
• компрессора;
• датчика процентного содержания кислорода в топливе;
• подсветки бардачка;
• дроссельной заслонки;
• клапана адсорбера;
• комбинированного переключателя и пр.

Схема и расшифровка блока.в моторном отсеке.

На 2-й плате стоят вставки, включенные в защитные цепи следующего оборудования:

• АБС;
• клаксона;
• системы адаптации водительского кресла;
• генератора;
• переднего монитора;
• подачи напряжения на салонный блок;
• сабвуфера;
• преднатяжителей ремней безопасности;
• ЭБУ автоматической КПП;
• БУ усилителем тормозной системы.

Расшифровка блока в моторном отсеке авто.

Блок плавкой вставки

На положительной клемме находятся силовые плавкие вставки цепей питания:

• монтажных боксов с предохранителями в салоне и моторном отсеке;
• стартера;
• генератора;
• вентилятора обдува радиатора;
• реле габаритов;
• переключателя ближнего и дальнего света;
• противотуманок.

Блок предохранителей на плюсовой клемме аккумулятора.

Блок реле 1

По правому борту находится релейный блок № 1.

В нем установлены элементы для запуска:

• интеллектуального круиз-контроля;
• обогрева заднего стекла;
• дневных ходовых огней.

Схема и расшифровка блока реле 1.

Блок реле 2, если есть

На некоторых моделях рядом с основным коммутационным модулем в подкапотном пространстве имеется дополнительная плата. На ней смонтировано реле, включающее лампы в фонарях заднего хода.

Дополнительные блоки реле и предохранителей BMW 3 (E46)

Силовые предохранители BMW 3 (E46)

Дополнительные блоки реле и силовых предохранителей располагаются под перчаточным ящиком(бардачком).

№	Назначение предохранителя	Ток в А
F101	Электродвигатель вентилятора системы охлаждения	50A
F102	Реле системы управления двигателем, электронный блок управления двигателем, электронный блок управления КПП, блок предохранителей/реле — левая задняя часть моторного отсека)	80A
F103	—	—
F104	Блок управления свечами накаливания	100A
F105	Выключатель стартера, диагностический разъем — 20-контактный	50A
F106	Выключатель стартера, выключатель освещения	50A
F107	Выключатель освещения, блок управления электрооборудованием прицепа	50A

Дополнительные реле в салоне

№	Назначение реле
1	Реле вентилятора
2	Реле компрессора кондиционера
3	Реле задних электрических стеклоподъемников
4	Реле омывателя фар
5	Реле насоса вторичного воздуха
6	Реле топливного насоса
6	Реле обогрева заднего стекла

Где предохранитель кондиционера на Infiniti QX80?

Теперь мы будем искать где предохранитель кондиционера на вашем Infiniti QX80 является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и на вашем автомобиле может быть несколько предохранителей в зависимости от года выпуска и имеющихся у нее опций. Однако, в дополнение к предохранителям, есть также реле, которое контролирует правильную работу вашего кондиционера. Мы будем помогать вам один за другим Найдите предохранитель и реле кондиционера на вашем Infiniti QX80 .

Замена внутренних предохранителей кондиционера вашего Infiniti QX80

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Infiniti QX80. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы определите его точное местоположение благодаря руководству по эксплуатации вашего Infiniti QX80

Просмотрите руководство по эксплуатации на крышке блока предохранителей. чтобы найти предохранитель (-ы) кондиционера вашего Infiniti QX80 проверьте все предохранители, в названии которых есть слово «кондиционер»

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала. Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего решения вы можете отнести свою машину к механику, чтобы он поближе выяснил причину вашей проблемы

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер

. В качестве последнего решения вы можете отнести свою машину к механику, чтобы он поближе выяснил причину вашей проблемы. После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера вашего Infiniti QX80

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей Infiniti QX80, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители, такие как предохранитель стартера на Infiniti QX80, или предохранитель звукового сигнала, не думайте дважды, чтобы просмотреть наши статьи, посвященные этим предохранителям.

Чтобы получить больше советов по Infiniti QX80, взгляните на Infiniti QX80 категория.

Источник

Описание предохранителей и реле Infiniti FX35 и FX45 2003-2008

Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.

Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.

Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

В этой статье мы рассмотрим описание предохранителей и реле Infiniti FX35 и FX45 2003-2008.

Пассажирское отделение

1. Модуль управления кузовным оборудованием (BCM)
2. Блок предохранителей
3. Интеллектуальный ключевой блок
4. Блок блокировки рулевого управления
5. Антенный усилитель NATS
6. Блок камеры предупреждения о выезде с полосы движения (LDW)
7. Блок управления предупреждением о низком давлении в шинах
8. Блок адаптера TEL
9. Блок управления дисплеем
10. Унифицированный счетчик и усилитель кондиционера
11. Блок интеллектуального круиз-контроля (ICC)
12. Модуль управления двигателем (ECM)
13. Блок управления AWD
14. Блок управления позиционером автоматического привода
15. Блок управления NAVI
16. Блок датчика диагностики подушки безопасности
17. Блок управления камерой заднего вида
18. Блок управления сиденьем водителя

1. Усилитель динамика BOSE
2. Блок управления закрытием задней двери
3. Блок управления задним комбинированным фонарем
4. 2003-2005: Реле фонаря заднего хода

Блок предохранителей в салоне

Панель предохранителей расположена в нижней части со стороны водителя за откидной панелью.

№	А	Цепь защищена
1	15	Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), топливные форсунки
2	15	Розетка для багажного отделения
3	15	Разъем питания на задней панели
4	15	Передняя розетка №2
5	—	—
6	10	Аудио, блок управления дисплеем, тюнер спутникового радио, унифицированный измеритель и усилитель кондиционера, переключатель кондиционера и AV, антенный усилитель, модуль управления кузовом (BCM), блок управления камерой заднего вида, блок управления NAVI, DVD-плеер, адаптер TEL Блок, Блок интеллектуального ключа, Антенна внешнего ключа, Комбинированный счетчик
7	15	Передняя розетка №1
8	15	Зеркало с подогревом
9	10	Комбинированный измеритель, блок управления позиционером автоматического привода
10	15	Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера
11	15	Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера
12	10	Интеллектуальный круиз-контроль (ICC), датчик ICC, выключатель тормоза ICC, реле удержания тормоза ICC, модуль управления двигателем, унифицированный измеритель и усилитель кондиционера, выключатель стоп-сигнала, соленоид блокировки переключения передач, электромагнитный клапан ECV (компрессор кондиционера), дисплей Блок управления, блок управления NAVI, блок адаптера TEL, блок интеллектуальных ключей, датчик угла поворота, переключатель режима снега, переключатель предупреждения о выезде с полосы движения (LDW), блок камеры LDW, звуковой сигнал LDW, автоматическое антиослепляющее внутреннее зеркало (компас), тормоз ASCD Выключатель, реле обогрева заднего стекла, блок управления полного привода
13	10	Блок датчиков диагностики подушек безопасности, блок управления системы классификации пассажиров
14	10	Комбинированный измеритель
15	10	Переключатель подогрева сиденья
16	10	2003-2005: Датчики кислорода, датчики соотношения воздух-топливо
17	20	Усилитель динамика BOSE
18	15	Блок управления закрытием задней двери
19	10	Комбинированный измеритель, унифицированный измеритель и усилитель кондиционера, разъем для передачи данных, блок управления камерой заднего вида, контрольная лампа безопасности, часы
20	10	Выключатель стоп-сигнала, интеллектуальный круиз-контроль (ICC), реле удержания тормоза ICC, ABS, унифицированный счетчик и усилитель кондиционера, блок управления задними комбинированными фонарями
21 год	10	Блок управления AWD
22	15	Модуль управления кузовным оборудованием (BCM), ключевой переключатель, ключевой переключатель и переключатель зажигания, антенный усилитель NATS, блок управления позиционером автоматического привода
Реле
R1	Воздуходувка
R2	Аксессуар

1. Блок предохранителей №2
2. Блок реле №1
3. Блок предохранителей №1 (IPDM)
4. Держатель плавкой вставки
5. 2006-2008: Блок реле №2.
6. Двигатель переднего стеклоочистителя
7. Блок управления АБС

Блок реле и предохранителей под сиденьем водителя

Описание схемы

№	А	Функция/компонент
2	–	Пиропатрон отключения АКБ -N253-
А	40	Предохранитель системы регулирования клиренса -S110-
В1	30	С июня 2010 года: Предохранитель 1 (30) -S204-
В2	5	С июня 2008 года: Предохранитель системы местонахождения автомобилей -S347-
В3	–	Не используется
В4	30	С июня 2010 года: Предохранитель 2 (30) -S205-
SD1	150	Предохранитель 1 в блоке предохранителей D -SD1-
SD2	125	До мая 2006 года: Предохранитель 2 в блоке предохранителей D -SD2-
SD2	150	С июня 2006 года: Предохранитель 2 в блоке предохранителей D -SD2-
SD3	50	Предохранитель 3 в блоке предохранителей D -SD3-
SD4	60	Предохранитель 4 в блоке предохранителей D -SD4-
SD5	125	Предохранитель 5 в блоке предохранителей D -SD5-
Реле
1	Реле электропитания клеммы 15 -J329-

Электрика. Нужна помощь!!!

Infiniti m35 предохранители вы заметили, что уровень размораживания в расширительном бачке на горячем двигателе слишком высок и имеет грязный коричневый цвет, вам не следует идти. Эвакуатор в ремонте. Предохранители Renault Infiniti m35 предохранители схема и где расположены Новости Где предохранители Ford Transit Это вызвано внутренним повреждением охлаждающего радиатора Infiniti, когда жидкость из автоматической коробки передач, попадающая в радиатор, смешивается с антифризом.

Эта неисправность может привести к неисправности автоматической коробки передач. Еще одним распространенным «больным» Infiniti является разрушение радиатора охлаждения infiniti m35 предохранители. Из-за засорения ячеек дорожной грязью радиатор перестает справляться с охлаждением антифризом.

В какой-то момент антифриз закипает, а избыточное давление разбивает верхнюю крышку радиатора, после чего антифриз выдавливается через зазор. Любой владелец может диагностировать эту неисправность, и чем раньше, тем меньше вероятность, что он отремонтирует двигатель Infiniti и отшлифует головки блока. Повреждение радиатора изначально проявляется в небольшом увеличении температуры жидкости «в трубках» и уменьшении ее при движении со скоростью без активного ускорения. Это первый звонок.

Оформление заказа запчастей

Раковина не будет вымыта на раковине через решетку, но соты могут заклинить, что ускорит разрыв радиатора. Характерным периодом для радиаторов является infiniti m35 предохранители, первое прогревание. После зимы и прошлогоднего infiniti m35 предохранители радиатор покрыт слоем асфальта с фетром, мы уже писали об этом в статье на сайте www.

Второй звонок. Радиатор уже капает. Отремонтировать сервис Infiniti на эвакуаторе

Ничего: медленно или осторожно не спасет

Важно в первый момент, когда заметный скачок температуры, остановить, не выключая двигатель, включить печь для отопления и вентилятор печи «полный». Отключите все ненужные потребители электроэнергии, кроме аварийной банды

Аккуратно откройте крышку, убедившись, что горячий антифриз не выбивает радиатор толстой струей.

Затем крепко нажмите «педаль газа» несколько раз до тыс. После «откачки» из печи должен выйти горячий воздух и температура двигателя начнет падать. Вы не можете остановить двигатель от перегрева.

Если infiniti m35 предохранители воздух из печи не выходит, это означает, что вы заметили слишком сильный перегрев и слишком поздно, и в системе почти нет антифриза.

В этом случае никакие процедуры на месте не помогут, и никакие другие действия не помогут. В автосервисе ваш автомобиль будет диагностировать: двигатель Infiniti, устранение неисправностей и ремонт, возможно, основной. Блокировать размещения предохранители инфинити. Как открыть блок предохранители infiniti m35 предохранители капотом.

Где предохранитель. Что мы имеем. Датчик твердых частиц.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Где находится блок предохранителей Infiniti M35

Стартер Муфта компрессора системы кондиционирования. Катализатор системы снижения токсичности выхлопа. Местоположение предохранителей Номинал предохранителя Защищенный компонент Реле электродвигателя стеклоочистителя ветрового стекла. Электровентилятор обдува. Модуль интерфейса протокола передачи infiniti m35 предохранители.

Обогреваемое infiniti m35 предохранители стекло. Обогреваемые наружные зеркала. Модуль прицепа. Дополнительное гнездо питания. Звуковой сигнал Реле заднего окна. Катушки реле. Розетка питания вспомогательного оборудования на щитке приборов. Модуль качества напряжения. Блок управления системами кузова. Антиблокировочная система тормозов с электронным контролем устойчивости. Катушка реле напряжения положительного элемента аккумуляторной батареи модуля управления силовым агрегатом.

Дополнительный отопитель, работающий на топливе Автоматическая трансмиссия. Автоматическая трансмиссия.

Гнездо USB Обогреваемые наружные зеркала. Разблокировка двери водителя. Разблокировка двери пассажира. Электродвигатель заднего вентилятора обдува.

Розетка питания вспомогательного оборудования на задней напольной infiniti m35 предохранители. Реле стартера. Реле топливного насоса.

Обогреватель ветрового стекла левая сторона. Обогреватель ветрового стекла правая сторона.
