Основные компоненты электропроводки Исузу Эльф
Электропроводка Исузу Эльф – одна из важнейших систем в автомобиле, обеспечивающая передачу электрической энергии от источника к различным устройствам и компонентам автомобиля. В состав электропроводки Исузу Эльф входят различные компоненты, выполняющие роль соединительных элементов и контактов.
1. Электрический генератор
Электрический генератор – это устройство, преобразующее механическую энергию двигателя в электрическую. В Исузу Эльф электрический генератор является одним из основных источников питания для всех электрических устройств автомобиля.
2. Аккумуляторная батарея
Аккумуляторная батарея служит для запуска двигателя и поддержания его работы, а также для подачи электроэнергии различным потребителям автомобиля в случае, когда генератор не способен обеспечить достаточно энергии.
3. Предохранители
Предохранители – это защитные элементы, которые предотвращают перегрев проводов и приборов при возникновении перегрузок или короткого замыкания в электрической цепи. Они автоматически отключают поврежденную цепь, предотвращая возникновение пожара и поломок.
4. Переключатели и кнопки
Переключатели и кнопки предназначены для включения и выключения различных устройств и систем автомобиля. Например, переключатель зажигания позволяет включать и выключать зажигание двигателя, а кнопки на панели приборов управляют освещением, стеклоподъемниками и другими электрическими системами.
5. Реле
Реле – это устройства, обеспечивающие соединение и разъединение электрических цепей при определенных условиях. Например, реле стартера обеспечивает передачу электрической энергии от аккумуляторной батареи к стартеру при запуске двигателя.
6. Провода и шлейфы
Провода и шлейфы являются основными элементами электропроводки, которые обеспечивают передачу электрической энергии от источника к различным потребителям. В Исузу Эльф использование качественных и надежных проводов и шлейфов является важным, чтобы избежать возникновения проблем с электрическими системами автомобиля.
7. Лампы и светотехнические устройства
Лампы и светотехнические устройства обеспечивают освещение автомобиля и обеспечивают видимость в темное время суток и в плохих погодных условиях. В электропроводке Исузу Эльф используются различные типы ламп и светодиодных устройств.
8. Датчики и сенсоры
Датчики и сенсоры предназначены для сбора информации о работе различных систем и устройств автомобиля и их передачи в электронные блоки управления. Например, датчики скорости и положения педали акселератора обеспечивают передачу соответствующих сигналов в электронный блок управления двигателем.
9. Реле и моторчики стеклоподъемников
В качестве дополнительных компонентов электропроводки Исузу Эльф применяются реле и моторчики стеклоподъемников. Реле контролируют работу моторчиков стеклоподъемников и обеспечивают подачу электрического тока на моторчики для открытия и закрытия окон.
10. Электронные блоки управления
Электронные блоки управления играют важную роль в работе электрических систем автомобиля. Они получают информацию от различных датчиков и сенсоров, принимают решения и выдают соответствующие команды для управления работой систем и устройств автомобиля.
Перечисленные компоненты являются основными элементами электропроводки Исузу Эльф. Их правильная работа и взаимодействие обеспечивают надежную и безопасную эксплуатацию автомобиля.
4-я и 5-я серии
Характеристики «Исузу-Эльф» в очередном исполнении особо не изменили сути машины. Она так и осталась надежным, практичным, универсальным и недорогим малотоннажным грузовиком. Эта серии продавалась по всему миру, однако в некоторых странах автомобиль выходил под иными наименованиями. Параллельно этой генерации велась разработка мощных аналогов с повышенной грузоподъемностью «Форвард». Четвертое поколение получило новый дизельный двигатель с системой СНВТ, объемом 2,5 литра.
Пятая версия рассматриваемого грузовика вышла с обновленным дизайном и модернизированным мотором. Машина осталась такой же популярной на всех континентах. Благодаря безупречной репутации транспортные средства выпускались под именами таких брендов как «Мазда», «Ниссан». В качестве силового агрегата установили 2,7-литровый дизельный мотор.
Подробная информация о расположении реле поворота в Исузу Эльф
Реле поворота – это ключевое устройство, отвечающее за правильное функционирование поворотных сигналов в Исузу Эльф. Оно контролирует работу световых индикаторов поворота, позволяя водителю предупредить других участников дорожного движения о своих действиях.
Важно знать расположение реле поворота в Исузу Эльф, так как в случае его неисправности или ошибки можно столкнуться с проблемами на дороге или даже получить штраф от правоохранительных органов. В Исузу Эльф расположение реле поворота может незначительно отличаться в зависимости от года выпуска и модификации автомобиля
Ниже приведена подробная информация о возможном расположении реле поворота:
В Исузу Эльф расположение реле поворота может незначительно отличаться в зависимости от года выпуска и модификации автомобиля. Ниже приведена подробная информация о возможном расположении реле поворота:
В некоторых моделях Исузу Эльф реле поворота может быть расположено под приборной панелью
Для доступа к нему необходимо снять нижние панели и обратить внимание на выступающие блоки с электроникой.
В других случаях реле поворота может находиться в моторном отсеке Исузу Эльф. Проверьте близлежащие детали и провода около аккумулятора и предохранителей
Возможно, реле поворота будет расположено рядом с другими электрическими компонентами.
Также стоит проверить подрулевой пространство Исузу Эльф. Реле поворота может быть непосредственно под рулевой колонкой или вблизи нее. Для достуа необходимо поднять рулевое колесо и осмотреть пространство вокруг колонки.
Если вы не уверены в своих навыках или не можете найти реле поворота самостоятельно, рекомендуется обратиться к автосервису или специалистам по ремонту Исузу Эльф. Они смогут определить точное расположение реле и выполнить необходимые ремонтные работы.
Запомните, что правильная работа реле поворота обеспечивает безопасность водителя и окружающих на дороге, поэтому регулярная проверка и замена неисправных компонентов являются важным условием эксплуатации Исузу Эльф.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Type 2
This type of fuse boxes is used in the 6th generation and for cars with 4HG1-1, 4JJ1, 4HK1 engines.

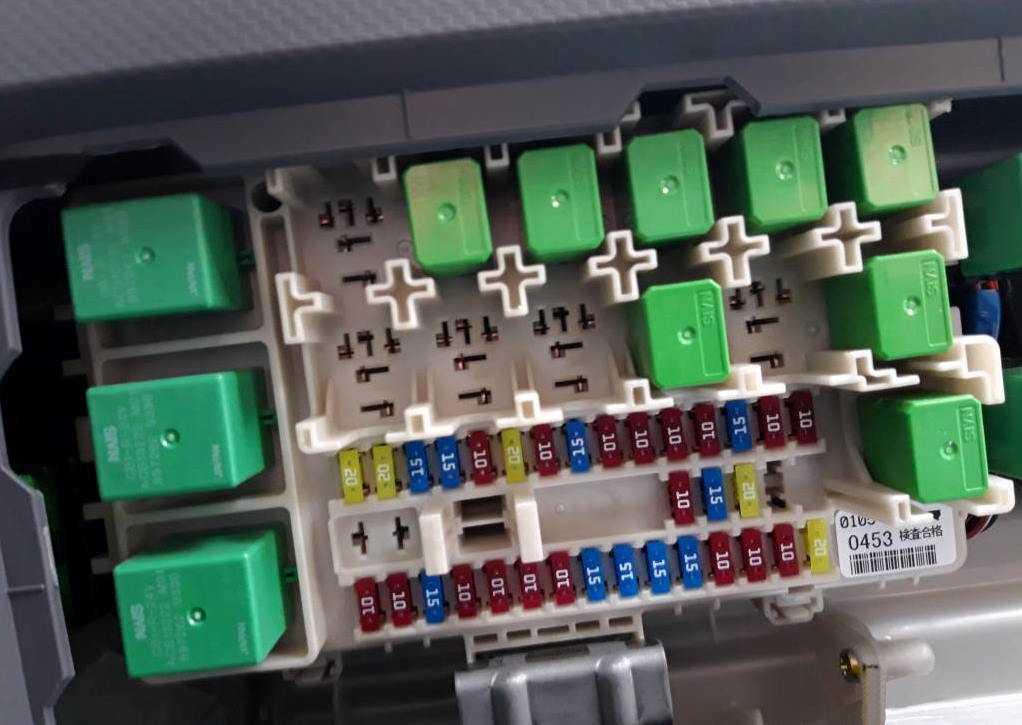

Box inside the car
The main box with fuses and relays is also located in the cabin in the instrument panel, on the passenger side.
Diagram
Assignment
| 1 | 20A Power take-off (battery) |
| 2 | 20A Rear right window regulator |
| 3 | 15A Interior lighting, audio system |
| 4 | 15A Door locks |
| 5 | 10A Fog lights |
| 6 | 20A Power windows |
| 7 | 10A Anti-lock braking system (ABS) |
| 8 | 15A Wiper |
| 9 | 10A Low beam (left headlight) |
| 10 | 10A Engine management system (battery) |
| 11 | 10A Low beam (right headlight) |
| 12 | 10A Brake lights |
| 13 | 15A Ignition (IGN2) |
| 14 | 10A High beam (left headlight) |
| 15 | 10A High beam (right headlight) |
| 16 | 10A Power take-off (KEY ST) |
| 17 | 10A Starter |
| 18 | 15A Ignition (IGN1) |
| 19 | 10A Airbags |
| 20 | 10A Engine control module (ECM) |
| 21 | 10A Instruments |
| 22 | 10A Lights (batteries) |
| 23 | 15A Audio system (ACC) |
| 24 | 15A Exterior mirror drive |
| 25 | 15A Horn |
| 26 | 15A Direction indicators, hazard warning lights |
| 27 | 10A Marker lights |
| 28 | 10A Backlight |
| 29 | 10A Side cornering lights, rear fog light |
| 30 | 20A Heater fan motor, 10A air conditioner |
| 31 | 20A Cigarette lighter |
| 32 | Spare |
| 33 | Spare |
| Relay | |
| 1 | Stop lights |
| 2 | Heater fan motor |
| 3 | Ignition lock (KEY ON) |
| 4 | 4JJ1, 4HK1: Door locks (locking) |
| 4HG1: Reserve seat | |
| 5 | 4JJ1, 4HK1: Rear fog light |
| 4HG1: Reserve seat | |
| 6 | Basic wiper mode |
| 7 | Sound signal |
| 8 | Wiper modes (HIGH/LOW) |
| 9 | Fog lights |
| 10 | Power take-off (MAIN) |
| 11 | 4JJ1, 4HK1: Door locks (opening) |
| 4HG1: Reserve seat | |
| 12 | Power windows |
| 13 | Headlights (low beam) |
| 14 | 4JJ1, 4HK11), 4HG1: All wheel drive |
| 4HK12): Engine brake control (models with ABS) | |
| 15 | Headlights (high beam) |
| 16 | Marker lights |
| 17 | 4JJ1, 4HK11): Power take-off solenoid valve (models with manual transmission) |
| 4HK12): Spare seat | |
| 4HG1: Engine brake release | |
| 18 | 4JJ1, 4HK11): Power take-off disengagement |
| 4HK12): Spare seat | |
| 4HG1: Engine brake | |
| 19 | 4JJ1, 4HK11): Charging (with engine running) |
| 4JJ1, 4HK11), 4HG1: Transfer Case (Ignition 1) | |
| 4HK12): Power take-off solenoid valve (models with manual transmission) | |
| 20 | 4JJ1, 4HK11): Power windows (rear) |
| 4HK12): Power take-off disengagement | |
| 4HG1: Charging (with engine running) | |
| 21 | 4HG1: PTO solenoid valve (models with manual transmission) |
| 22 | 4HG1: Disabling the power take-off |
- 1) Cars with 4JJ1/4HK1 engine (models with hydraulic brake system)
- 2) Cars with 4HK1 engine (models with air brake system)
Box behind the cabin
Another box with fuses and relays is located outside the car. To access, remove the protective cover.
Photo example
Diagram
Allocation
| 1 | 10A Marker lamps |
| 4HG1: Not used | |
| 1 | 15A 4JB1-TC: Fuel heater |
| 2 | 10A Engine Control Module (ECM) |
| 4JB1-TC, 4HG1: Not used | |
| 3 | 10A Battery |
| 3 | 15A 4JB1-TC: Battery |
| 4 | 10A Conditioner |
| 4JB1-TC: Not used | |
| 5 | 20A 4HK13): Air conditioner, ABS |
| 4HK11,2), 4JJ1: Not used | |
| 4JB1-TC: Marker lights | |
| 4HG1: Fuel heater | |
| 6 | 15A 4JB1-TC: Air conditioner |
| 4HK1, 4JJ1: Not used | |
| 4HG1: Engine stop | |
| Realy | |
| 1 | Starter |
| 2 | 4HK1, 4JJ1: Engine Control Module (ECM) |
| 4JB1-TC, 4HG1: Not used | |
| 3 | Glow plugs |
| 4 | Air conditioning compressor |
| 5 | Condenser fan |
| 6 | 4HK1, 4JJ1: Starter Disable |
| 4JB1-TC: Engine brake | |
| 4HG1: Engine stop | |
| 7 | 4HK11), 4JJ1: Marker lamps (models with rear fog lamps) |
| 4HK12,3): Engine brake | |
| 4JB1-TC, 4HG1: Fuel heater | |
| 8 | Gear selector |
| 9 | 4WD 4WD (NPS Model) |
| 10 | Fuel heater (models with fuel heater) |
| 11 | Transfer case control (NPS model) |
| 12 | Starting the Engine (Models with Fuel Heater) |
| 13 | 4HK12,3): Marker lamps (models with rear fog lamps) |
- 1) Models with 4HK1 engine (Euro 4 emission standards) and hydraulic brake system, models with 4JJ1 engine
- 2) Models with 4HK1 engine (Euro 2 or Euro 3 emission standards) with hydraulic brake system
- 3) Models with 4HK1 engine and air brake system
- 4) Models with 4JB1-TC engine (type 1)
- 5) Models with 4HG1 engine (type 1)
Isuzu Elf 9,5
Флагманская модель производится в четырех версиях:
- Укороченная база – 3 815 мм.
- Стандарт – 3 815 мм.
- Удлиненная версия – 4 175 мм.
- «Суперлонг» — 4 475 мм.
При этом ширина грузовика составляет 2,04 метра, высота – 2,27 м, длина – 6,04/6,69/7,41/7,87 соответственно. Другие параметры:
- полный вес – 9 500 кг;
- грузоподъемность – до 6,5 т;
- нагрузка на ось – 3,1 т;
- тип рамы – усиленные лонжероны со швеллером;
- вместимость бака для горючего – 140 л.
Стоит отметить, что универсальность шасси позволяет монтировать всевозможные надстройки. Например: фургоны, манипуляторы, самосвалы, бункеровозы, ямобуры «Исузу-Эльф». Характеристики подобных конструкций приведены ниже:
- силовой агрегат – четырехцилиндровый дизельный мотор с турбинным наддувом;
- мощность – 155 л. с.;
- крутящий момент – 419 Нм;
- объем рабочий – 5 193 см3;
- трансмиссия – синхронизированная КПП на шесть позиций.
Поиск по наименованию
По запросу » Isuzu ELF » нашлось 45 742 объявлений
—> Ремкомплект двигателя на Isuzu ELF 4HE1-T
—> Ремкомплект двигателя на Isuzu ELF 4HE1-T
—> Ремкомплект двигателя на Isuzu ELF 4HF1
—> Распылитель форсунки на Isuzu ELF 4JB1
—> Тормозные колодки на Isuzu ELF NHR69
—> Ремкомплект двигателя на Isuzu ELF NHR54 4JA1
Состояние: новая Производитель: ERISTIC 5-87813-004-0
прокладка 3 прорези 3-го ремонта 0
—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1
Состояние: новая OEM: 5-87813-232-1, JMF8561 Производитель: ERISTIC 5-87813-232-1
—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1
—> Тормозные колодки на Isuzu ELF NKR66
—> Ремкомплект двигателя на Isuzu ELF NKR57 4BC2
—> Тормозные колодки на Isuzu ELF NKR66
—> Тормозные колодки на Isuzu ELF NHR69
—> Тормозные колодки на Isuzu ELF NKR66
—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1
—> Распылитель форсунки на Isuzu ELF 4JB1
—> Ремкомплект двигателя на Isuzu ELF NHR55 4JB1
—> Распылитель форсунки на Isuzu ELF 4JB1
—> Распылитель форсунки на Isuzu ELF 4JB1
—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1
Состояние: новая OEM: 5-87813-232-1, JMF8561 Производитель: ERISTIC 5-87813-232-1
—> Тормозные колодки на Isuzu ELF NHS69
—> Ремкомплект двигателя на Isuzu ELF NKR 4HE1
—> Тормозные колодки на Isuzu ELF NHR69
—> Тормозные колодки на Isuzu ELF NHR69, NKR66
—> Ремкомплект двигателя на Isuzu ELF 4HE1-T
—> Тормозные колодки на Isuzu ELF ASH2F23
—> Тормозные колодки на Isuzu ELF ASH2F23
—> Тормозные колодки на Isuzu ELF NKR58
—> Тормозные колодки на Isuzu ELF ASN2F23, ASN6F23, ASP2F23, ASP6F23
—> Тормозные колодки на Isuzu ELF ASH2F23
—> Тормозные колодки на Isuzu ELF NHR69
Уверенность и безопасность в любой обстановке
Передовые цифровые технологии позволили сконструировать более жесткую и более легкую кабину. Увеличенная жесткость конструкции кабины повышает уровень безопасности в случае столкновений. Большая часть поверхности дверей укреплена, а рама автомобиля усилена, что позволяет создать защитный каркас, обеспечивающий сохранение целостности кабины и снижающий риск получения травм при аварии. Кабина ISUZU NPR75 (ELF 7.5) обеспечивает широкое поле зрения, в ней улучшены показатели переднего и бокового обзора, что помогает водителю лучше контролировать ситуацию на дороге. Удобство посадки в кабину и эргономичность рабочего места позволяют совершать длительные поездки, не вызывая переутомления водителя, что способствует повышению безопасности вождения и позволяет избежать аварий.
Автомобиль ISUZU NPR75 (ELF 7.5) оснащен новейшими системами активной (галогеновые фары с мультиотражателями, ABS, EBD, ASR) и пассивной (подушки безопасности, ремни безопасности с натяжителями, конструкция панели приборов для защиты коленей в случае удара) безопасности.
ISUZU ELF 2005 NPR81 4HL1-TC нужна распиновка предохранителей под кабиной.
По 4HL1 есть немного информации но не вся.
Авто проблемный после дтп. Пропали ряд важных питающих напряжений.
Фото прилагаю. Находится ПОД кабиной.
Не говоря уже о том, что в схемах такая каша, что ногу сломаешь. Вот Япы молодцы, сколько модификаций машин, столько разных схем, «русскому ване» из автодаты даже не понять всего..разнообразия.
Вышеуказанный ELF я оживил и сделал (ценник за работу 42.т.р.). Дело оказалось в том, что разные модификации кабины имеют разную разводку в разъемах, хотя марки разъемов используются одни и теже и стоят все на техже местах, но пины в них расположены по разному, и по цветам проводов подключение к пинам тоже разное полностью с «ног на голову».

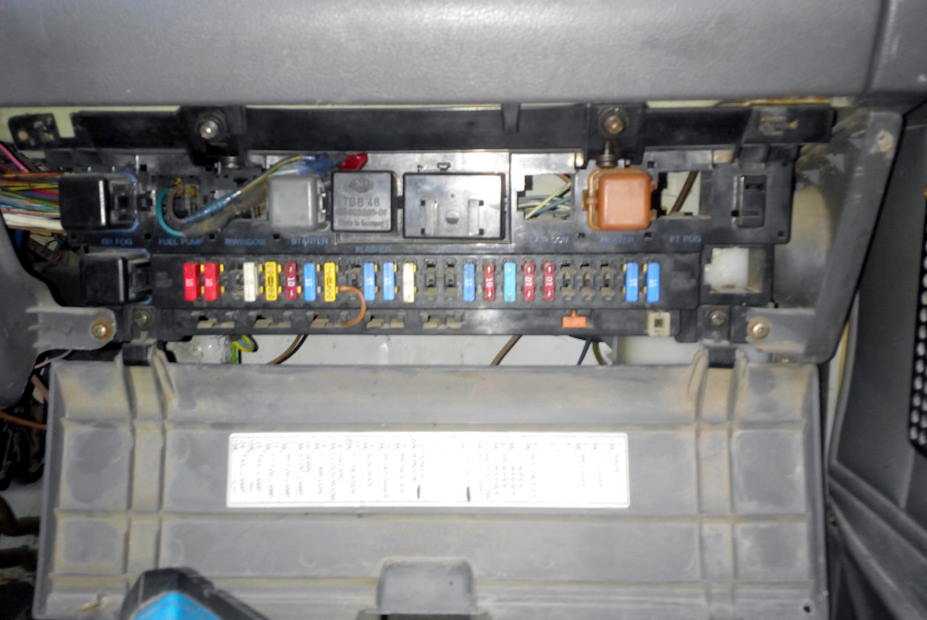

Карта предохранителей бардачка есть в самом бардачке. ). а вот модуль реле и предохр.под кабиной остался неизвестен, только путем изучения проводки. Даже зная минимум английского, все понятно без слов.
Т.к. это мой хлеб, особых подробностей выкладывать не могу.
Ради прикола выложу снятую проводку с кабины, хотите, можете изучать, разъемов около сотни. ).
ISUZU ELF 2005 NPR81 4HL1-TC нужна распиновка предохранителей под кабиной.
По 4HL1 есть немного информации но не вся.
Авто проблемный после дтп. Пропали ряд важных питающих напряжений.
Фото прилагаю. Находится ПОД кабиной.
Не говоря уже о том, что в схемах такая каша, что ногу сломаешь. Вот Япы молодцы, сколько модификаций машин, столько разных схем, «русскому ване» из автодаты даже не понять всего..разнообразия.
Вышеуказанный ELF я оживил и сделал (ценник за работу 42.т.р.). Дело оказалось в том, что разные модификации кабины имеют разную разводку в разъемах, хотя марки разъемов используются одни и теже и стоят все на техже местах, но пины в них расположены по разному, и по цветам проводов подключение к пинам тоже разное полностью с «ног на голову».
Карта предохранителей бардачка есть в самом бардачке. ). а вот модуль реле и предохр.под кабиной остался неизвестен, только путем изучения проводки. Даже зная минимум английского, все понятно без слов.
Т.к. это мой хлеб, особых подробностей выкладывать не могу.
Ради прикола выложу снятую проводку с кабины, хотите, можете изучать, разъемов около сотни. ).
Принцип работы электропроводки Исузу Эльф
Электропроводка Исузу Эльф играет ключевую роль в функционировании всех электроустройств и систем автомобиля. Она отвечает за передачу электрического тока и управление его распределением.
Основными элементами схемы электропроводки Исузу Эльф являются провода, разъёмы, предохранители и реле. Они обеспечивают передачу электрического тока от источника питания (аккумулятора) к различным устройствам автомобиля, таким как фары, сигналы, стеклоподъемники и другие системы.
Провода в электропроводке Исузу Эльф могут быть разных цветов, что помогает идентифицировать их принадлежность к определенным системам или устройствам. Также провода имеют различное сечение, в зависимости от их задачи и потребляемого тока.
Разъёмы используются для соединения различных устройств с проводами. Они позволяют быстро устанавливать и заменять различные компоненты автомобильной электропроводки
Важно подбирать разъёмы с правильными размерами и типами для обеспечения надёжного контакта
Предохранители предназначены для защиты от перегрузки электрической цепи. Если ток в цепи превышает допустимые значения, предохранитель автоматически обрывает цепь и предотвращает возможное повреждение электроустройств или возгорание.
Реле – это электромеханические устройства, которые управляют током в соответствующих цепях, основываясь на входных сигналах. Они часто используются для коммутации больших токов или управления высоковольтными устройствами.
Схема электропроводки Исузу Эльф может иметь различные конфигурации и компоненты, в зависимости от модели и года выпуска автомобиля. Поэтому рекомендуется обращаться к официальным руководствам и диаграммам электрических схем для конкретного автомобиля при необходимости обслуживания или ремонта электропроводки.
Как выбрать правильное реле для Исузу Эльф
Реле в автомобиле Исузу Эльф играет важную роль, обеспечивая электрическую цепь для различных систем и устройств. Иногда требуется замена реле, чтобы восстановить нормальное функционирование автомобиля
При выборе реле для Исузу Эльф необходимо обратить внимание на следующие факторы:
Тип реле: Существует несколько типов реле, таких как реле света, реле стартера и реле генератора
При замене реле необходимо убедиться, что выбрано правильное реле, соответствующее конкретному типу системы или устройства.
Совместимость: Необходимо убедиться, что выбранное реле совместимо с автомобилем Исузу Эльф
Для этого следует обратить внимание на модель и год выпуска автомобиля, а также на спецификации оригинального реле.
Качество: Важно выбрать высококачественное реле, чтобы обеспечить его долговечность и надежную работу. Рекомендуется выбирать реле известных производителей или оригинальные запчасти.
Установка: При выборе реле необходимо также учитывать его установку
Реле должно легко подсоединяться к существующим электрическим соединениям и подходить к разъему автомобиля
Поэтому перед покупкой рекомендуется проверить комплектацию и технические характеристики реле.
Важно отметить, что при замене реле рекомендуется обратиться к опытным механикам или специалистам, чтобы убедиться в правильности выбора и установки реле. Это поможет избежать проблем и повреждений электрической системы автомобиля Исузу Эльф
Предохранителе в салоне
Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Вариант 1
Фотография
Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания данного блока можете скачать тут.
Вариант 2
Актуальная схема будет находится на обратной стороне крышки.
Расшифровка
Полная таблица расшифровки японских иероглифов: скачать.
Если же обозначения на английском, тогда сверьтесь с таблицей.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.
Справка Пользователи Календарь. Справка Пользователи Календарь Все разделы прочитаны. Наталья Шатова. Немогу найти. В книжке от автодаты за год нету именно этого блока, другой не подходит. По 4HL1 есть немного информации но не вся.
Большинство цепей питания электрооборудования японского грузовика защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся за кабиной и в салоне.
Isuzu Elf — серия грузовых коммерческих автомобилей производства концерна Isuzu, которая производится с г. В данной статье мы представим описание предохранителей и реле Исузу Эльф 75 со схемами блоков, местами их расположения и фото примерами исполнения для 5 поколения , , , , , , , , , , , , , , , , , и 6 поколения , , , , , , , , , , , , ,
Схема предохранителей и реле Isuzu N-Series
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ИСУЗУ.
- При замене следует устанавливать предохранители того же номинала. Использование предохранителей другого номинала недопустимо.
- Использование не рекомендованных предохранителей может привести к возгоранию или повреждению оборудования.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
Замена плавких вставок Если фары или другое электрооборудование автомобиля не функционирует, но плавкие предохранители целы, следует проверить состояние плавной вставки.
- При замене рекомендуется использовать оригинальные плавкие вставки Isuzu.
- Не допускается использование «жучков». Это может привести к возникновению более серьезных неисправностей или к пожару.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
ВАЖНО В случае наличия перегрузки в сети питания от аккумуляторной батареи плавкая вставка перегорает не допуская возгорания соединительных проводов
