Блоки предохранителей УАЗ Патриот

Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги

Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике

Назначение

Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.

В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.

Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.

Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

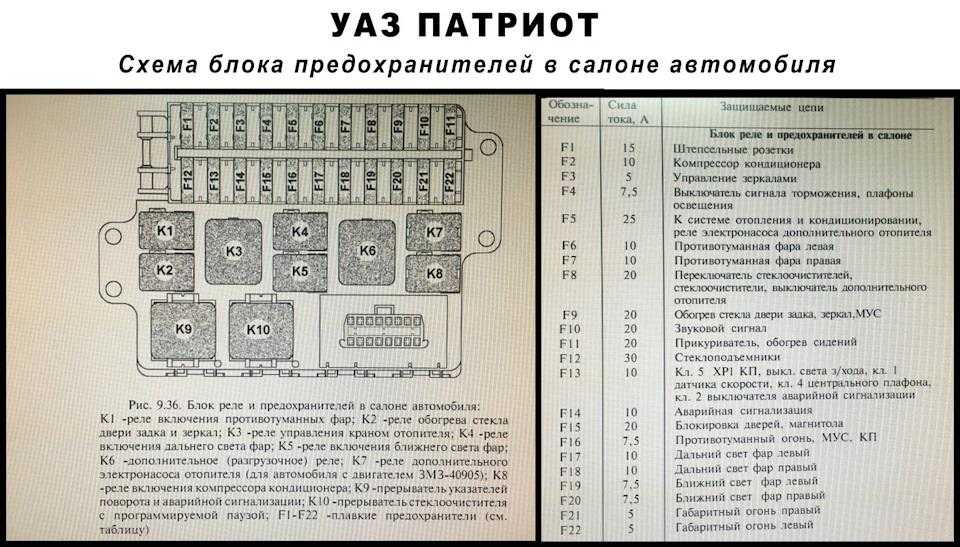

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

1	10	Незадействованный элемент №1
2	20	№2
3	30	№3
4	5	Габаритные огни и освещение приборной панели
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	ПТФ правая фара
8	30	Привод люка и стеклоподъемников дверей
9	15	Розетка на 12 В
10	20	Звуковой сигнал и электрический привод боковых зеркал
11	20	Подогрев заднего стекла
12	20	Омыватель и очиститель стекол
13	20	№4
14	5	Габаритные огни и освещение номерного знака
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары и лампа включения света
17	10	ПТФ левая фара
18	20	Привод блокирования дверей
19	10	Поворотные указатели и аварийка
20	7,5	Осветители салона, подкапотного пространства и стоп-сигнал
21	25	Прикуриватель и привод отопителя
22	10	Свет заднего хода
23	7,5	Задние ПТФ

Подкапотный дополнительный блок

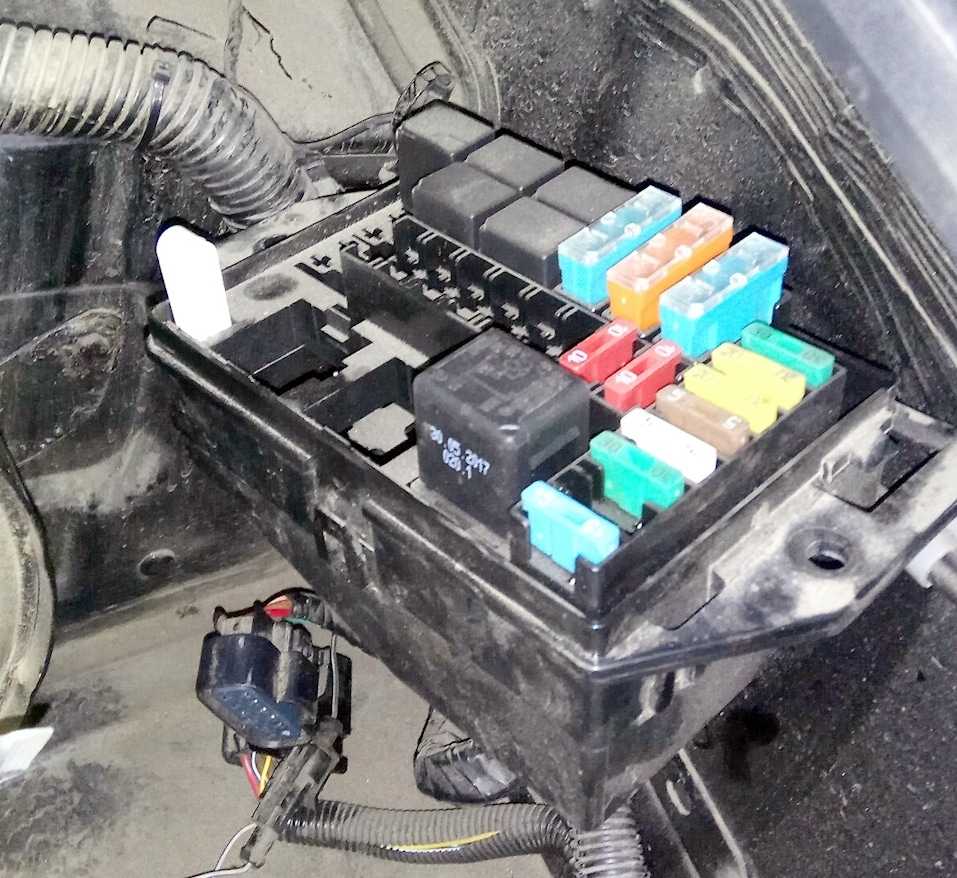

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

1	30	Цепь питания вентилятора №1
2	20	Цепь питания стартера
3	20	Цепь питания бензонасоса
4	5	Приборы
5	25	ABS
6	30	Цепь питания вентилятора №2
7	10	Цепь питания реле управления мотором
8	10	ABS
9	40	ABS
10	80	Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

• Р1 — стартера;
• Р2 — временное реле стеклоомывателя заднего стекла;
• Р3 — блок заслонки рециркуляции;
• Р4 — вентилятора №1;
• Р5 — вентилятора №2;
• Р6 — компрессора;
• Р7 — бензонасоса;
• Р8 — звуковая сигнализация;
• Р9 — управление мотором;
• Р10 — кондиционера.

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.

Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Двигатели

В России официально продавались только автомобили с бензиновым двигателем объемом 2,4 литра (170 л.с.). Он был разработан совместно Hyundai и Mitsubishi. Данный агрегат представлен среди 90% предложений на вторичном рынке.

Остальные моторы встречаются на рынке довольно редко. Это 2-литровые — бензиновый атмосферник (158 л.с.) и турбодизель с насос-форсунками разработки Volkswagen (140 л.с.). Последний в 2010 году уступил место турбодизелю Мерседес объемом 2,1 л (ОМ651 / 136 и 163 л.с.). Дизельные моторы предназначались для Европейского рынка.

Бензиновые двигатели очень надежные. Для привода ГРМ используется долговечная цепь (11 000 рублей за комплект).

Регулировка зазора клапанов производится путем подбора толкателей (600 рублей за штуку). Однако, обычно в этом нет никакой необходимости.

Перебои в работе двигателя, как водится, вызваны неисправной дроссельной заслонкой. К 100-150 тыс. км изнашиваются пластиковые шестерни, реже – выходит из строя электрическая плата. Новый оригинальный дроссель обойдется в 33 000 рублей, аналог не намного дешевле – 26 000 рублей.

Иногда подводит и катализатор. Оригинальный нейтрализатор стоит 51 000 рублей, а универсальный аналог доступен за 7000 рублей.

В ряде случаев приходилось менять лопнувший выпускной коллектор (20 000 рублей).

В возрастных экземплярах с пробегом свыше 250-300 тыс. км увеличивается расход масла. Обычно недуг устраняется путем замены маслосъемных колпачков. В крайнем случае, причиной повышенного потребления масла являются залегшие кольца.

Реставрация 2011 г. [ править ]

2011 рестайлинг

2011 рестайлинг

В 2011 году «Патриот» получил незначительные внутренние и внешние обновления. Передние противотуманные фары были уменьшены и перемещены, а надпись «Патриот» на заднем бампере была удалена и заменена более традиционным задним бампером. В США были предложены три варианта комплектации: Sport, Latitude и Limited (пришедшие на смену более раннему Latitude X). В Канаде North Edition заменили отделку Latitude немного другим оборудованием.

В ЕС предлагалось четыре комплектаций: Sport, Sport Plus, Limited и версия Overland. На рынке ЕС 2,0-литровый дизельный двигатель Volkswagen PD был заменен 2,2-литровым дизельным двигателем Mercedes-Benz Twin-Cam Common Rail мощностью 163 л.с. (122 кВт).

В 2011 году в ознаменование истории Jeep была предложена модель 70th Anniversary Edition. Она была основана на модели Sport со специальным оливковым или бежевого цвета интерьера, уникальные легкосплавные диски, девять динамиков Boston Acoustics премиум звуковая система с сабвуфером и Откидной подъемник ворота динамиков, Sirius XM Radio , кожаный руль , кожа сиденья , подогрев передних сидений и другие особенности. Эта модель была доступна с мая по октябрь 2011 года.

Только для 2012 года предлагалась модель Altitude Edition, основанная на модели Sport. Он отличался черной кожаной обивкой, специальными черными легкосплавными дисками, аудиосистемой с девятью динамиками, радио Sirius XM, кожаным рулевым колесом, подогревом передних сидений и окрашенными в черный цвет элементами экстерьера. Эта модель была запущена в производство в мае 2012 года и была доступна всего несколько месяцев.

В 2013 модельном году модель Freedom Edition, основанная на модели Sport, была предложена в ознаменование приверженности Jeep армии и вооруженным силам США , а также в честь всех солдат , которые служили. Он имеет специальную наклейку на капоте в виде звезды , кожаные сиденья с электроприводом, обтянутое кожей рулевое колесо, радио Sirius XM и легкосплавные диски с темной отделкой. Эта модель имеет внешнюю окраску Commando Green Metallic, которой нет на других Jeep Patriot 2013 года выпуска.

Jeep Patriot претерпел множество изменений в комплектациях или моделях 2014 модельного года; тем не менее, 2014 был первым модельным годом, когда Freedom Drive 1 Patriots поставлялась с 6-ступенчатой ​​автоматической коробкой передач Hyundai вместо вариатора.

Модели автомобиля Jeep Patriot

Наибольшую популярность Jeep Patriot в странах СНГ, получил в 2008 году, производство этой модели началось в 2007. Разумеется, со временем автомобиль претерпевал определенные изменения, хотя нельзя не отметить тот факт, что модели, которые производятся и продаются, сейчас были созданы в 2010 году и с тех пор не перенесли серьезных изменений.

Существующий модельный ряд Jeep Patriot 2016, разделяется на две версии – для американского и европейского рынка. В американской версии присутствует вариант с передним приводом, а также ряд дополнительных систем, в частности круиз-контроль.

В остальном модели не имеют существенных отличий.

Блоки под капотом

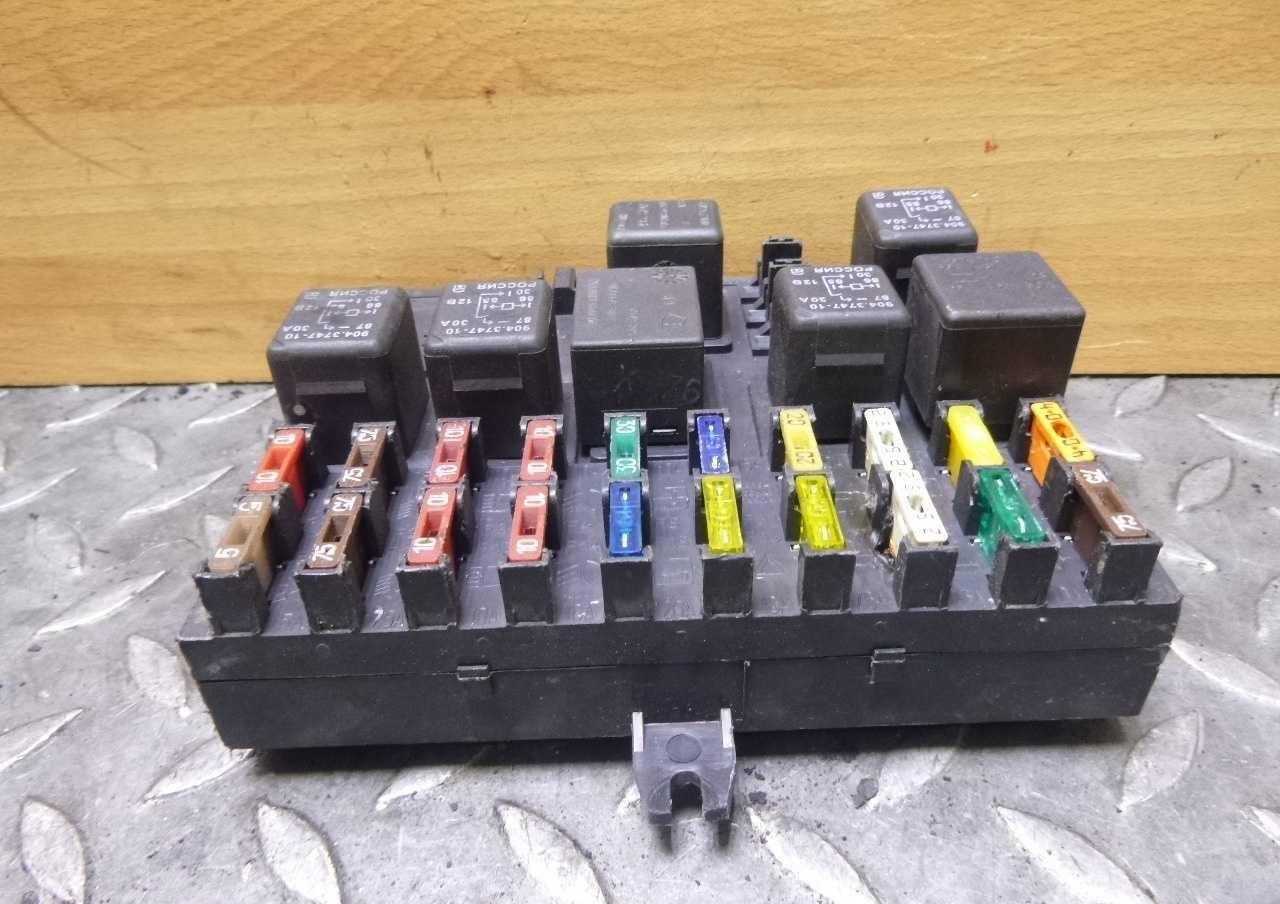

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Расшифровка предохранителей

p, blockquote 26,0,0,0,0 —>

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

p, blockquote 27,0,0,0,0 —>

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

p, blockquote 34,0,0,0,0 —>

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Электрическая версия

В 2009 году Североамериканский международный автосалон в Детройт, Jeep Patriot был добавлен в Chrysler ENVI расстановка. Как и ранее анонсированный Jeep Wrangler EV, Jeep Patriot EV является электромобиль с увеличенным запасом хода (EREV, также называемый подключаемый гибридный автомобиль), способный проехать 40 миль (64 км) только от батареи и до 400 миль (644 км) на одном баке бензина.

Однако новый партнер Крайслера Fiat SpA распустила подразделение ENVI в ноябре 2009 года и удалила три модели ENVI из своего 5-летнего плана для Chrysler. Не было объявлено о планах продолжить выпуск электрической версии.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Коробки передач

Дизельные версии комплектовались исключительно 6-скоростной механикой. Порой ее приходилось ремонтировать после 250-300 тыс. км пробега.

Бензиновые двигатели сочетались как с 5-ступенчатой механикой, так и с вариатором CVT2.

Японская бесступенчатая трансмиссия JF011E производства Jatco устанавливалась во многие автомобили различных брендов (Nissan, Mitsubishi, Renault).

Вопреки опасениям, вариатор достаточно надежный. Впрочем, некоторым владельцам пришлось отправиться в сервис после 150-200 тыс. км пробега для ремонта коробки (90-110 тыс. рублей). В то же время, многие вариаторы не доставляют проблем по 250-300 тыс. км.

Осенью 2013 года вариатор уступил место 6-диапазонному автомату Hyundai Powertech 6F24. Коробка использовалась во многих автомобилях и хорошо зарекомендовала себя в плане выносливости. Не встречается пока проблем с автоматом и в Компассе.

Чего не стоит делать

1. Не надо покупать реле от Калины, его максимальная нагрузка всего 20А, что может привести к сбоям в работе электроники. Причём ошибки будут плавающими и тяжело диагностируемыми. На одной машине мы так полгода ловили виновника, реле глючило без симптомов, машина отказывалась заводиться на горячую. Вылечили установкой оригинального.
2. Если покупаете реле с широкими боковыми контактами, не надо их подпиливать. Этим вы разрушаете антикоррозионный слой, в результате чего ваше «новое» реле сгнивает в разы быстрей.
3. Укутывать блок реле полиэтиленом – плохая идея. Этим можно только сильно ухудшить ситуацию, так как вы принудительно создаёте парниковый эффект. Дело не в самом воздействии влаги, а во времени воздействия. Именно поэтому мы и убираем белый пластик, устраняя застои.
4. Избегайте ремонта отечественными реле, которые чаще всего используют при установке сигнализаций. Традиционные такие кубики, знакомые по нашему автопрому. Они не предназначены для работы на улице, а колодки для них вообще похабщина: слабые контакты, болтающиеся в посадочных местах, и никакие провода. Если ваш блок капитально пострадал от коррозии или ДТП, лучше найти на разборке оригинальный, чем городить непонятную кухню. Оригинальные блоки взаимозаменяемы, можно ставить как с квадратными, так и с прямоугольными реле, у них даже цвет проводов идентичный.
5. Распределительные коробки, клеммники, бытовые провода и прочую самодеятельную красоту оставьте в стороне. Машина не любит шуток, может нечаянно и полыхнуть при бестолковом подходе.

Как видите, блок реле Додж Калибр и Джип Компас весьма ограничен в своих функциях, поэтому теребить его по каждому чиху не стоит. Самое главное в нём это периодическая проверка. Намного лучше упредить, чем потом ремонтировать в самый неожиданный момент.
