Блок под капотом
Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.
Схема
Обозначение предохранителей
1 | 20А Катушки зажигания, конденсатор – IGN COIL |
2 | 10А Датчики системы управления двигателем – SNSR2 |
3 | 10А Система зажигания – ECU2 |
4 | 10А Система кондиционирования, топливные форсунки – INJECTOR |
5 | 15А Датчики системы управления двигателем – SNSR1 |
6 | 10А Главное реле – ECU1 |
7 | 10А Кондиционер – A/CON |
8 | 15А Топливный насос – F/PUMP |
9 | 30А Главное реле – ECU |
10 | 20А Резерв – SPARE |
11 | 15А Резерв – SPARE |
12 | 10А Выключатель лампы света заднего хода – B/UPLP |
13 | 15А Катушки зажигания, конденсатор – ECU3 |
14 | 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS |
15 | 10А Датчики системы управления двигателем – SNSR3 |
16 | 10А Звуковой сигнал – HORN |
17 | 20А Дальний свет – H/LPHI |
18 | 50А Электронный блок управления электрооборудованием салона – BATT2 |
19 | 30А Замок зажигания – IGN 1 |
20 | 40А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, диагностический разъем – ABS1 |
21 | 20А Резерв – SPARE |
22 | 10А Противотуманные фары, диагностический разъем – FOG LP (FR) |
23 | 10А Лампа ближнего света левой блок-фары – H/LP LO LH |
24 | 10А Лампа ближнего света правой блок-фары – H/LP LO RH |
25 | 10А Резерв – SPARE |
Назначение реле
- MAIN – Главное реле
- F/PUMP – Реле топливного насоса
- A/C0N — Реле кондиционера
- BLOWER — Реле электро вентилятора радиатора системы охлаждения
- H/LPHI — Реле дальнего света фар
- HORN — Реле звукового сигнала
- C/FAN HI – Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
- START — Реле стартера
- FOG LP — Реле задних противотуманных фонарей
- WIPER — Реле стеклоочистителя
- C/FAN LO – Реле электро вентилятора системы кондиционирования (малая скорость вращения)
- H/LPLO — Реле ближнего света фар
Главный блок
С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.
Kia Cerato 1 го поколения был представлен в 2003 году. Выпускался в 2004, 2005, 2006, 2007, 2008 и 2009 году и поставлялся по всему миру с кузовами седан и хечтбэк. В США известен под названием Kia Forte. В данной публикации мы покажем описание предохранителей и реле Киа Церато 1 го поколение со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Не подходит поколение Киа Церато?
Электросхемы
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Предохранители и реле Kia Cerato 1 (LD), 2004 — 2009
С момента появления на рынке в 2006 году Сид несколько раз меняла модификации головного щитка. Первый была современным для своего времени, но аналоговым и монохромным. В 2010-ом приборка Kia Ceed пережила первую значительную трансформацию — щиток стал немного другим, рядом с лампочками появился жидкокристалический дисплей. Следующий этап изменений наступил в 2014 году, когда свет увидела панель Supervision ceed jt. Эта модификация, помимо жидкокристаллического дисплея получила цветные индикаторы. Вместе с тем, спортивную модификацию Сид оснастили полностью цифровой приборкой.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Описание предохранителей
p, blockquote 13,0,0,0,0 —>
START | 10А Двигатель стартера |
SRF/D LOCK | 20А Крыша, Запирание двери |
RR FOG | 10А Задний противотуманный фонарь |
HAZARD | 10А Аварийная сигнализация |
A/ CON | 10А Система кондиционирования воздуха |
CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
RKE | 10А Доступ на расстоянии без ключей |
S/ HTR | 20А Обогрев сидений |
C/ LIGHTER | 15А Прикуриватель |
A/ BAG | 15А Подушки безопасности |
R/ WIPER | 15А Задний стеклоочиститель |
AUDIO | 10А Система аудио устройств |
ABS | 10А Анти — блокировочная система АБС |
POWER | 15А Розетка питания |
ROOM | 15А Плафон салона |
IGN | 10А Зажигание |
ECU | 10А Блок управления двигателем |
TAIL RH | 10А Задний свет (правый) |
T/ SIG | 10А Фонарь указателя поворота |
RR/ HTR | 30А Обогреватель заднего стекла |
P/ WDW LH | 25А Стекло подъёмник (левый) |
HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
P/WDW RH | 25А Стекло подъёмник (правое) |
TAIL LH | 10А Задний свет (левый) |
Назначение реле
p, blockquote 15,0,0,0,0 —>
RR/HTR | R1 Реле обогревателя заднего стекла |
RESISTOR | R2 Резистор |
P/WDW | R3 Реле электро подъемника стекол |
ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
TAIL | R5 Реле заднего света |
Авто опросы:
Мы принимаем к оплате:
Консультации:
Киа Рио 1.6 2012.
Добрый день. Треснул бампер. Две вмятины под
Замена тормозных колодок и дисков Хендай Гетц
Автосервис Москва, Авиамоторная
Автосервис ЮВАО, ВАО — метро Авиамоторная: Автосервис Серп и Молот | Автосервис Красноказарменная | Автосервис Лефортово Ближайшие станции метро — Авиамоторная, Площадь Ильича, Шоссе Энтузиастов, Чкаловская, Бауманская, Семеновская. Ближайшие для подъезда улицы — третье транспортное кольцо (ТТК), проезд завода Серп и Молот, Лефортовский вал, Красноказарменная улица.
Автосервис Москва, Октябрьское поле
Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)
Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.
Автосервис Москва, Щелковская
Автосервис Киа, Автосервис Хендай, Франшиза автосервиса, Нормы заправки автокондиционеров, Расшифровка автомобильных шин, Ремонт корейских автомобилей, Ремонт подвески, Ремонт и обслуживание такси, Вакансии автосервиса Ремонт (сервис) Киа, Хендай. Специализированный техцентр (автосервис) Kia, Hyundai в Москве. Copyright 2001-2022. Все права сохранены
Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации
Kia Cerato второго поколения выпускали в 2008, 2009, 2010, 2011, 2012 и 2013 годах. В Европе и США он известен как Kia Forte. В этой статье вы найдете описание предохранителей и реле Kia Cerate второго поколения с блок-схемами, их расположение и фото — примеры исполнения
Обратите внимание на предохранитель, отвечающий за прикуриватель
Не подходит ли поколение Kia Cerato?
Блок предохраниетелей под капотом автомобиля
В моторном отсеке (под капотом) могут находится два блока с предохоанителями и реле.
Основной блок
Основной блок моторного отсека расположен слевой стороны автомобиля (если стоять перед капотом лицом к авто — то справой).
Обозначение предохранителей
Схема предохранителей основного блока моторного отсека
№ на схеме | Наименование предохранителя | Номинал Предохранителя | Защищаемая цепь |
---|---|---|---|
1 | MDPS 1 | 80 А | Блок электроусилителя рулевого управления (MDPS) |
2 | Генератор (ALT) | Двигатель 1.4 л: 125 А Двигатель 1.6 л: 150 А |
Предохранители — АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1 |
3 | Обогреватель заднего стекла | 40 А | Распределительная коробка приборной панели (реле обогревателя заднего стекла) |
4 | АБС 1 (ABS) | 40 А | Модуль управления электронной системы динамической стабилизации (ESC) |
5 | АБС 2 (ABS) | 40 А | Модуль управления электронной системы динамической стабилизации (ESC) |
6 | Вентилятор | 40 А | Реле вентилятора кондиционера воздуха |
7 | Стеклоочиститель | 10 А | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя |
8 | ЭБУ 2 (E2) | 10 А | Разъем соединения |
9 | Правая фара ближний свет (RH) | 10 А | Ближний свет, правая фара |
10 | Левая фара ближний свет (LH) | 10 А | Ближний свет, левая фара |
11 | Правая фара дальний свет (RH) | 10 А | Дальний свет, правая фара |
12 | Левая фара дальний свет (LH) | 10 А | Дальний свет, левая фара |
13 | Катушка зажигания (IGN COIL) | 20 А | Катушки зажигания № 1-4, конденсатор |
14 | Форсунка (INJECTOR) | 15 А | ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4 |
15 | Фонари заднего хода (B/UP Lamp) | 10 А | Выключатель фонаря заднего хода |
16 | АКБ 1 | 40 А | Распределительная коробка приборной панели (предохранители — задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали) |
17 | АКБ 2 | 50 А | Распределительная коробка приборной панели (предохранители — электростеклоподъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электростеклоподъемника) |
18 | Зажигание 2 (IG2) | 40 А | Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера |
19 | Вентилятор охлаждения | 40 А | Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения |
20 | ЭБУ 1 (E1) | 30 А | Главное реле |
21 | БУТ 2 (T2) | 20 А | РСМ (комбинированный модуль управления двигателем и коробкой передач) |
22 | Левая фара ближний свет | 20 А | Реле ближнего и дальнего света фар |
23 | Топливный насос (FUEL PUMP) | 15 А | Реле топливного насоса |
24 | Звуковой сигнал | 10 А | Реле звукового сигнала |
25 | ЭБУ 3 (E3) | 15 А | ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач) |
26 | Кондиционер воздуха (A/C) | 10 А | Реле кондиционера воздуха |
27 | АКБ 3 | 40 А | Распределительная коробка приборной панели (предохранители — Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня) |
28 | Зажигание 1 (IG1) | 30 А | Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
29 | Розетка питания 1 (Power Outlet) | 40 А | Распределительная коробка приборной панели (реле розетки питания) |
30 | Телематика (TELEMATICS) | 10 А | Устройство мониторинга |
Обозначение реле
Схема реле моторного отсека
№ на схеме | Наименование реле | Тип |
---|---|---|
1 | Главное реле | MINI |
2 | Реле стартера | MICRO |
3 | Реле топливного насоса | MICRO |
4 | Реле №2 стеклоочистителя | MICRO |
5 | Реле дальнего света фар | MICRO |
6 | Реле №2 вентилятора охлаждения | MICRO |
7 | Реле кондиционера воздуха | MICRO |
8 | Реле вентилятора кондиционера воздуха | MICRO |
9 | Реле №1 вентилятора охлаждения | MICRO |
10 | Реле №1 стеклоочистителя | MICRO |
11 | Реле фар | MICRO |
12 | Реле звукового сигнала | MICRO |
Дополнительный блок
Схема
Здесь расположены реле и предохранители отвечающие за обогрев (в частности — обогреватель ветрового стекла)
После проверки предохранителей под капотом (в мотроном отсеке), убедитесь что крышка блока закрыта до щелчка, иначе может произойти повреждение электической системы из-за попадания воды внутрь блока.
Какие предохранители на Kia Rio
К вопросу о том, какие предохранители используются на Киа Рио 4 поколения и X (X-line), отвечеаем:
В автомобиле используются три типа предохранителей:
- Ножевого типа (для слабых токов);
- Патронные;
- Мультипредохранители (для сильных токов).
Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения
Первая версия
Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.
Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:
- ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
- B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
- RR HTD (4) – подогрев внешних зеркал (40А);
- BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
- C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
- H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
- SPARE (8, 14, 15, 17) – не задействован (запасной);
- ALTERNATOR (9) – генератор (125А);
- MDPS (10) – ЭУР (80А);
- FR FOG (11) – ПТФ спереди (15А);
- A/CON (12) – кондиционер;
- HAZARD (13) – световое оповещение аварийной остановки (15А);
- F/PUMP (16) – насос подачи топлива (15А);
- ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
- INJ (21) – кондиционер, топливные форсунки (15А);
- SNSR2, 1 (22, 34) – датчики;
- HORN (23) – цепь подачи сигнала (15А);
- ING2 (25) – выключатель зажигания, стартер (40А);
- IGN1 (26) – выключатель зажигания (30А);
- ECU (27) – основное реле (30А);
- ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
- ECU2 (29) – зажигание;
- B/UP (30) – лампочка заднего хода;
- H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
- H/LP HI (33) – дальний свет (20А).
Релейная часть:
- C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
- START – пусковое устройство (стартер) (R3);
- F/PUMP – насос подачи топлива (R4);
- A/CON – система кондиционирования (R5);
- H/LP LO, HI – ближний, дальний свет (R6, R8);
- HORN – сигнал (R7);
- FOG LP – ПТФ сзади (R9);
- WIPER – дворники (R10);
- MAIN – основное реле (R11).
Вторая версия
Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:
- 1, 9 – основное реле;
- 2, 16 – система кондиционирования;
- 3, 18 – насос подачи топлива;
- 4, 12, 17 – ЭБУ двигателя;
- 5 – антиблокировочная, стабилизационная система;
- 6 – фонарь заднего хода;
- 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
- 11, 13 – датчики;
- 15 – кондиционер, топливные форсунки;
- 19, 42 – вентилятор;
- 20, 30 – реле дальнего, ближнего света;
- 21 – сигнал;
- 22, 26 – вторая и первая скорость охлаждающего вентилятора;
- 23 – реле пускового устройства;
- 24 – ПТФ сзади;
- 25 – дворники;
- 27, 28 – левый и правый ближний свет;
- 31, 32 – антиблокировочная и стабилизационная система;
- 33 – ПТФ спереди;
- 35, 45 – ЭБУ салонного оборудования;
- 37 – релейная часть с плавкой вставкой цепи включения сигнала;
- 38 – ЭУР;
- 39 – замок зажигания, пусковое устройство;
- 40 – подогревательный комплекс наружных зеркал;
- 41 – вентилятор кондиционера;
- 43 – генератор;
- 44 – замок зажигания.
Схема
Дополнительный блок для дизельных двигателей
На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:
- 12 – подогрева топливного фильтрующего элемента;
- 13, 14, 15 – PTC 3, 2, 1;
- 16 – свечей накала.
Блок предохранителей и реле Kia Cerato 1
Рассматриваем автомобиль Kia Cerato 1 поколения, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска. Для американского рынка автомобиль имел название Kia Forte.
Предохранители и реле в салоне Киа Церато 1
Монтажный блок в салоне автомобиля расположен, как и у других моделей Киа, в нижней части панели управления со стороны водителя. Блок в панели управления, закрыт защитной крышкой.
Схема блока предохранителей и реле в салоне Киа Церато 1
Описание
START | 10А Двигатель стартера |
SRF/D LOCK | 20А Крыша, Запирание двери |
RR FOG | 10А Задний противотуманный фонарь |
HAZARD | 10А Аварийная сигнализация |
A/ CON | 10А Система кондиционирования воздуха |
CLUSTER | 10А BCM, панель приборов (IND.), модуль управления кондиционером |
RKE | 10А Доступ на расстоянии без ключей |
S/ HTR | 20А Обогрев сидений |
C/ LIGHTER | 15А Предохранитель прикуривателя Киа Церато 1 |
A/ BAG | 15А Подушки безопасности |
R/ WIPER | 15А Задний стеклоочиститель |
AUDIO | 10А Система аудио устройств |
ABS | 10А Анти — блокировочная система АБС |
POWER | 15А Розетка питания |
ROOM | 15А Плафон салона |
IGN | 10А Зажигание |
ECU | 10А Блок управления двигателем |
TAIL RH | 10А Задний свет (правый) |
T/ SIG | 10А Фонарь указателя поворота |
RR/ HTR | 30А Обогреватель заднего стекла |
P/ WDW LH | 25А Стекло подъёмник (левый) |
HTD/ MIRR | 10А Нагреватель наружного зеркала заднего вида |
P/WDW RH | 25А Стекло подъёмник (правое) |
TAIL LH | 10А Задний свет (левый) |
Реле
RR/HTR | R1 Реле обогревателя заднего стекла |
RESISTOR | R2 Резистор |
P/WDW | R3 Реле электро подъемника стекол |
ACC/ PWR | R4 Вспомогательное оборудование/ Реле розетки электропитания |
TAIL | R5 Реле заднего света |
В моторном отсеке автомобиля есть основной монтажный блок на фото обведен красным цветом и дополнительный(для дизельных двигателей) блок, который располагается в месте обведенным желтым цветом.
Варианты для замены оригинального аккумулятора
К примеру, для Kia Cerato 2014 года выпуска небольшой ассортимент аккумуляторов. Это, безусловно, выгодно производителю с точки зрения логистических схем. Владельцу авто нужен подходящий девайс, и он вынужден платить повышенную стоимость. Но есть решение — подобрать устройство по техническим параметрам.
АКБ стандартизированы и различаются только:
- показателем ёмкости;
- силой пускового тока;
- габаритами.
Остальные базовые характеристики аналогичны, что значительно облегчает процесс замены.
Например, для аккумуляторов Kia Cerato 3 поколения можно найти бюджетные форматы, которые произведены в РФ. Такие девайсы оптимально подходят для климатических реалий России.

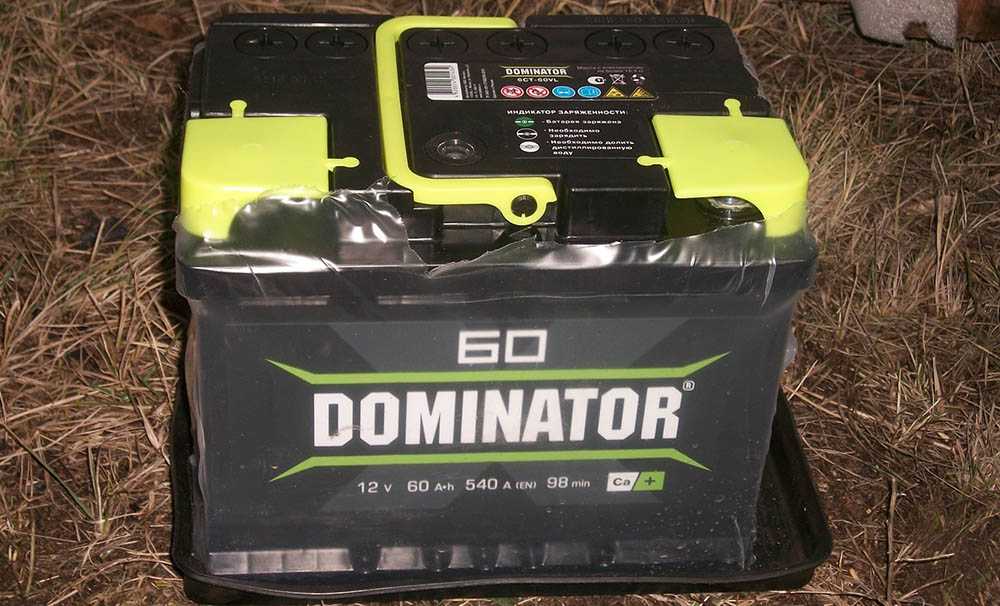

Рассмотрим рестайлинг компактного аккумулятора для Kia Cerato – DOMINATOR 6МТ-60VR:
- Полярность: обратная.
- Ёмкость: 60 А/ч.
- Стартовый ток: от 540 А.
- Конфигурация: 242,1х175,2х190 мм.
- Температура: от -42° до +62°.

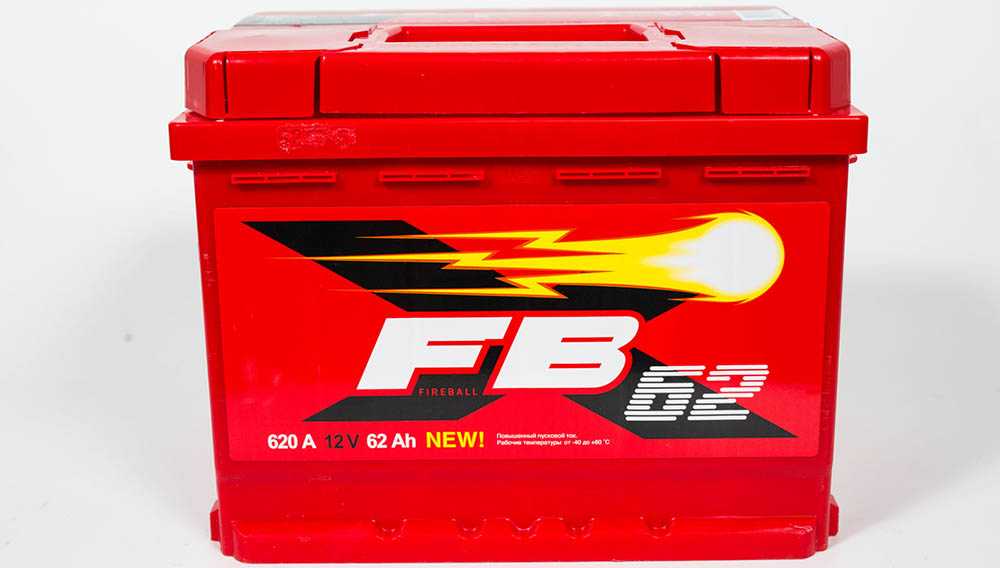

Характеристики стандартного аккумулятора FB 6СТ-62VLR на Kia Cerato 2010 года:
- полярность: обратная;
- объём: 62 А/ч;
- пусковой ток: от 550 А;
- размеры: 242х175х190 мм;
- температура эксплуатации: от -42° до +62°.
Это оптимальная версия по базовой маркетинговой категории: цена/качество.
Обзор энергоносителей импортного производства, которые можно найти и приобрести на отечественном рынке.

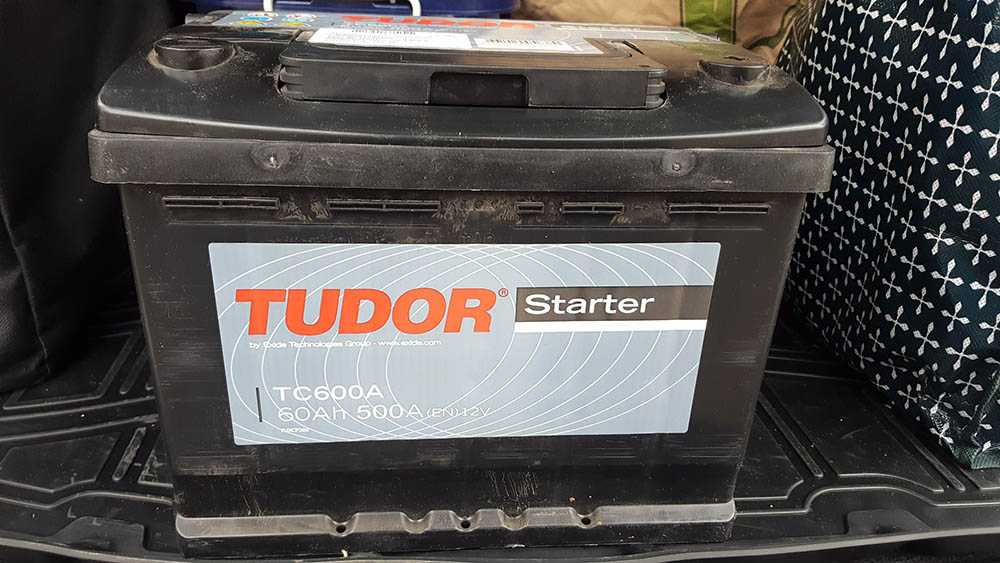

Tudor Starter 60 А/ч (Испания):
- полярность: обратная;
- объем: 60 А/ч;
- пусковой ток: от 510 А;
- конфигурация устройства по габаритам: 242,1х175х190,2 мм.

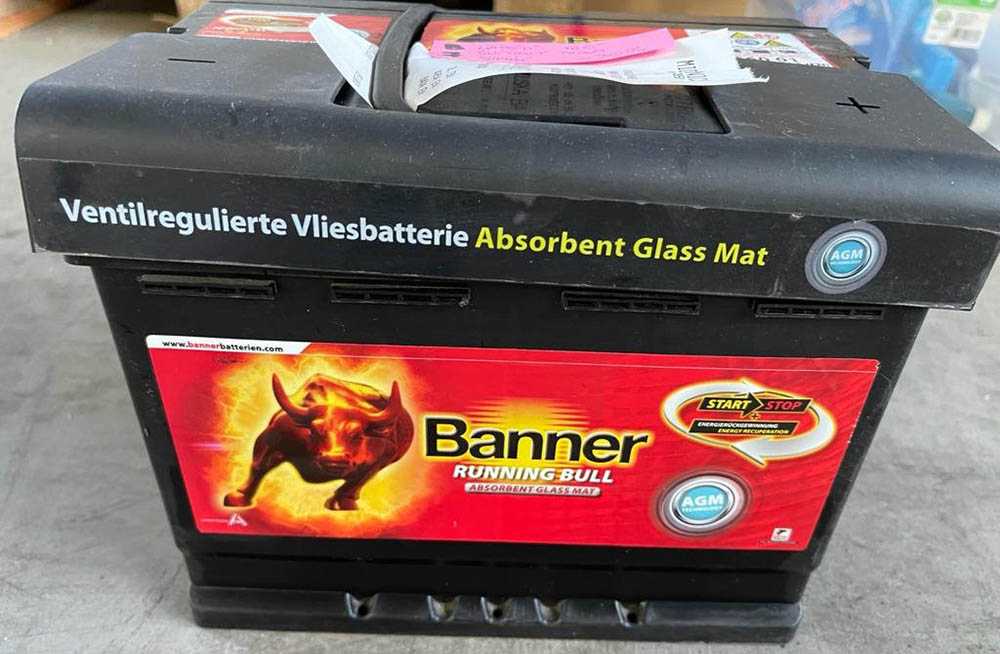

Banner Running Bull AGM 60 А/ч (Австрия):
- полярность: обратная;
- ёмкость: 62 А/ч;
- пусковой ток: от 641 А;
- размеры: 242х175х190 мм.

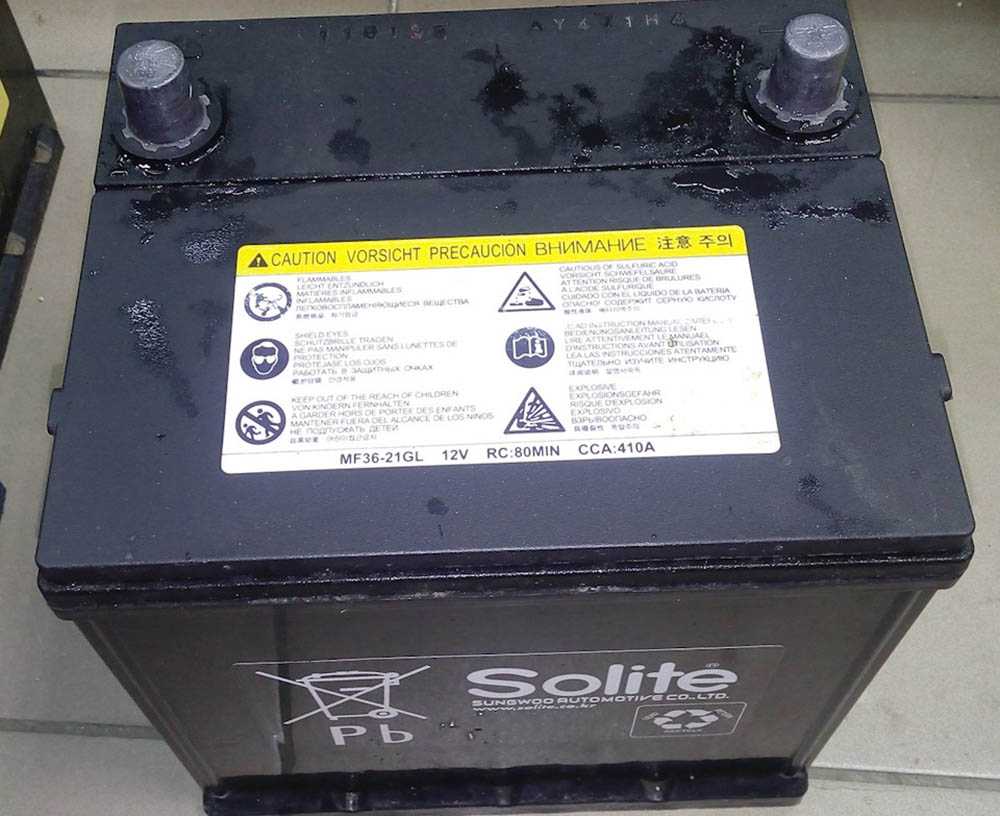

Solite MF 36-21GL:
- Объём: 45 А/ч.
- Напряжение: 12 В.
- Ток холодного пуска: А 410(ССА), 360-370(EN).
- Полярность обратная.
Характеристики данного аккумулятора 45 А/ч на Kia Cerato являются редким исключением использования такого устройства.

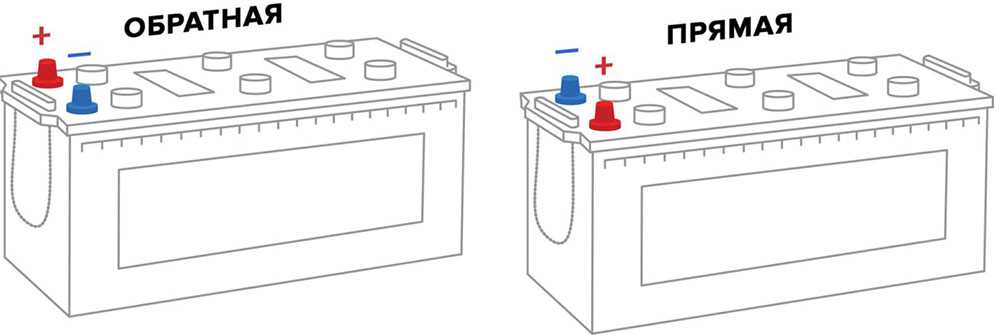

Важно помнить, что при прямой полярности «плюс» расположен в левой части. При обратной – с правой стороны
Клеммы должны быть расположены со стороны наблюдающего.
Перед тем как снимать клеммы, требуется прочесть технический паспорт, посмотреть внимательно на маркировку полярности клемм:
- L;
- R+;
Они показывают на обратную полярность.
- R;
- L+:
- 1.
Они укажут на прямую полярность.
На Kia Cerato с движками 1,6 и 2,0 литра с 2004 по 2009 год выпуска ставится АКБ с обратной полярностью. Использование прямой полярности недопустимо, так как при установке аккумулятор придётся развернуть, а при присоединении клемм их токопроводящие кабеля будут пережаты.
Поставить штатный аккумулятор на Kia Cerato — это значит, на довольно длительный период забыть о существовании АКБ. В прямом и переносном смысле этого понятия. Работать энергоноситель будет долго, практически не напоминая о своём существовании.
Однако, ресурс заряжаемого устройства не бесконечен. Рано или поздно потребуется делать его замену. К счастью, провести её своими руками не представляет особой сложности. Лучше всего замену аккумулятора в Kia Cerato делать в оборудованном помещении, где есть всё необходимое для успешного проведения операции.
Блоки в салоне
Блок предохранителей
Он расположен в левой части панели приборов, со стороны водителя, за защитной крышкой.
1 | Реле стартера 10А, охранная сигнализация — ПУСК |
2 | 10A Блок управления кондиционером — A / CON SW |
3 | Обогрев наружных зеркал заднего вида 10A — HTD MIRR |
4 | 15A Обогрев сиденья — SEAT HTR |
5 | 10A Кондиционер — A / CON |
6 | Лампы дальнего света 10А — ГОЛОВНАЯ ЛАМПА |
7 | 25A Стеклоочиститель — FR WIPER |
восемь | 10 / 15A Задний дворник или резервный |
девять | 15А Блок управления замками и зажиганием — ДРЛ / СМК |
10 | 10А Задний противотуманный фонарь — RR FOG |
одиннадцать | 25A Блок управления стеклоподъемником — P / WDW DR |
12 | Часы 10А — ЧАСЫ D |
13 | Прикуриватель 15А — C / LIGHTER |
14 | 20А Дверь, реле блока управления зажиганием — DR LOCK |
15 | Реле обогревателя лобового стекла 15А — DEICER |
16 | 15А Стоп — сигналы — СТОП LP |
17 | 15A МЕСТНОЕ освещение салона LP |
18 | 15А Аудиосистема, бортовой компьютер — АУДИО |
19 | 15А Реле управления открыванием багажника — ОТКРЫТИЕ БАГАЖНИКА |
ветры | 25A Блок управления электроникой двери — PDM |
21 год | 25A Закрывание стеклоподъемника — БЕЗОПАСНОСТЬ P / WDW |
22 | Электростеклоподъемники 25А — P / WDW ASS |
23 | Розетка 15А — P / OUTLET |
24 | Блок переключателей 10A — T / SIG LP |
25 | 10A Сигнальная лампа подушки безопасности — A / BAG IND |
26 | 10А Панель приборов — КЛАСТЕР |
27 | Подушка безопасности 15A — A / BAG |
28 год | 15A Блок управления замком и зажиганием — IGN1-A |
29 | 15A Реле аварийной сигнализации — HAZARD LP |
тридцать | 10A Правый задний фонарь — TAIL LP (RH) |
31 год | 10A Левый задний фонарь — TAIL LP (LH) |
Блок реле
Размещается под панелью в единой распределительной коробке для монтажной схемы модульной интеграции.
Здесь могут быть расположены следующие реле:
- пусковые ключи
- освещение (освещение)
- стеклоочиститель
- стеклянный обогреватель
- без ключа доступа
- электрические стеклянные лифты
- так далее
Замена предохранителей KIA Ceed своими руками
Все по теме Замена предохранителей KIA Ceed
- Браун
- Братуха у меня такой херна постайоно
- Энтони
- почему вы не показываете как соединяются обратно разъемы?
- Мурат
автору спасибо- помогло.,даже с поставленной на сигнализацию.
Гринвуд
Даю вариант причины, почему вышел из строя старый расходомер воздуха. Стоит ГБО второго поколения, что нежелательно на инж движках. Думаю, что во впуск бахнул хлопок и расходомера разворотило… Если так, то и этот новый расходомер долго не проживает с этим ГБО 2 поколения. Небось там даже хлопушки нету перед дросселем…
Аурелия
крассавчик!!! Я тоже пользуюсь герметиком Виктор и антифриз хепу лью:) Видос норма, в таком темпе будешь как Травников известен:) в Украине тоже есть видео блогеры чоткии!!!спс!
Chevalier
Спасибо тебе дружище!Респект.Я подписался!
- Zane
- здраствуйте а на ниссан хтрейл т30 можна так же сделать дело в том что я купил машину Nissan X trail 2.2 dci Elegance Columbia 6 ст МКПП и запасной ключ изначально не работает и батарейку менял но ничего не помогло подскажите можно ли что то сделать буду вам очень благодарен
- Jeanelle
- Серега, у тебя дача около аэропорта что ли находится?))
- Нера
Полезно спасибо!Особенно log функция.Говорят если долго в гараже стоит то мафон напругу подъедает.А так смотрел обзор 2-din магнитолы Prology DNU-2650…не плохой аппарат!
- Тамирлан
- Виктор спасибо,завтра тачка будет на ходу
- Акиб
Посмотрел название-подумал,какие … друзья!Купили машину другу…
Brune
беда ребята если так замутить то эбу движки не увидит обороты двигателя. то есть вроде все будет путем до прогрева двигателя потом он просто начнет гасить обороты. буду разбирать мозги и ремонтировать. потом отпишусь что получилось
- Miley
- полезное видео
- Онегин
огромное спасибо две недели парит мозги то заводится то нет перепробовал все и воздух в трубках и завоздушеная система и ставил обратку на прямую с насоса все это бред кенго работает даже с воздухом а вот на лампочку внимания не обращал думал гаснет при запуске двигателя подергал предохранитель и алелуя завелась но еще в ключе есть батарейка и она приехала отсюда и нестабильность предварительная диагностика по телефону была страшной или твнд или форсунки или мозги но про иммо ни слова или не знают или????
- Асмик
- Миша вопрос блок управления центральным замком honda cr-v rd1 где находится
- Шумило
Здравствуйте. появилась проблема провод ДПКВ попал на выпускной коллектор и обгорел, авто не заводится. Начал смотреть и увидел что провод экранированный, подскажите пожалуйста как восстановить провод или менять всю косу?
Максимилиан
Подскажите, чем можно залить плату ЭБУ после пайки (сварки) вместо полужидкого геля? Учитывая что возможно придется разбирать его еще не 1 раз, чтобы не на мертво. Опель вектра б Simtec 70
Написать комментарий
Блок предохранителей и реле в моторном отсеке автомобиля с дизельным двигателем
Описание | Ток | Защищаемая цепь |
F/H EATER | 30 А | Обогреватель топливного фильтра |
HEATER 3 | 40 А | Обогреватель 3 с положительным температурным коэффициентом |
HEATER 2 | 40 А | Обогреватель 2 с положительным температурным коэффициентом |
GLOW | 60 А | Свеча накаливания |
HEATER 1 | 40 A | Обогреватель 1 с положительным температурным коэффициентом |
RELAY F/ HEATER | — | Реле обогревателя топливного фильтра |
RELAY HEATER 3 | — | Реле 3 обогревателя с положительным температурным коэффициентом |
RELAY HEATER 2 | — | Реле 2 обогревателя с положительным температурным коэффициентом |
RELAYGLOW | — | Реле свечи накаливания |
RELAY HEATER 1 | — | Реле 1 обогревателя с положительным температурным коэффициентом |
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
