Предохранители и реле kia rio 3 (ub/qb), 2011 — 2017

Пиктограммы напоминающие о техническом обслуживании

– данный спектр индикаторов информирует водителя о необходимости выполнения планового технического осмотра, выполнив смену смазочного материала и фильтрующего элемента ДВС. Загорание значка в виде машины, поднятой на подъемнике, свидетельствует о выявлении существенных неисправностей, которые требуют устранения.

– необходима смена воздушного фильтрующего элемента силового агрегата.

– неправильное положение дроссельной заслонки, что снижает тягу мотора.

– желтая буква I, расположенная внутри круга, призвана обратить внимание на образование целого ряда проблем. – значок открытой книжки на панели приборов, говорит о необходимости поиска детальной информации по проблеме в руководстве по эксплуатированию машины

– значок открытой книжки на панели приборов, говорит о необходимости поиска детальной информации по проблеме в руководстве по эксплуатированию машины.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок – фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Как заменить предохранитель в Киа Рио

Замена предохранительной вставки очень проста. Прилагаемым к блоку пинцетом (или плоскогубцами с изолированными ручками) предохранитель захватить за пластик корпуса и извлечь из контактов платы.

Тем же пинцетом взять корпус нового предохранителя подходящего номинала (смотреть по цвету) и вставить ножки в гнездо платы.

Есть несколько правил, которые обязательно соблюдать:

1. Разрешается ставить новый предохранитель вместо старого только аналогичный по токовому номиналу. Вставка с большим током не обеспечит защиту цепи в аварийной ситуации. Если произойдет поломка двигателя стеклоочистителя, а рассчитанный на большие токи плавкий элемент не перегорит, то расплавится уже электрическая проводка автомобиля. А это либо в разы увеличит цену будущего ремонта, либо вообще приведет к возгоранию.
2. Установка предохранителя номиналом ниже штатного тоже доставит хлопоты. Вставки будут быстро перегорать даже при нормальной работе агрегатов, в отсутствие поломок. То есть, какой-то важный прибор в нормальных условиях окажется обесточенным и прекратит работу. Это неудобно и потенциально опасно.
3. Распространенная ошибка неискушенных владельцев – если замененный предохранитель быстро перегорел снова, взамен его ставят деталь повышенного номинала. Здесь велика угроза перегрузить проводку, что может закончиться пожаром.
4. Инструкции и правила безопасности категорически запрещают использовать взамен заводских вставок так называемые «жучки», то есть куски провода, закрепляемые между контактами платы. Даже при верно выбранном сечении такого провода невозможно обеспечить ему надежный контакт в клеммах. Те станут перегреваться, могут расплавиться, а это окончится повреждением всего монтажного блока.
5. Если за машиной ухаживают разные люди, нет уверенности, что все предохранители в блоке стоят согласно номиналам. Тогда электрическую характеристику новой вставки при замене нужно определять не по параметрам старой, а по схемам в руководстве к авто. Нет гарантии, что предыдущий владелец не поставил взамен перегоревшей детали первую попавшуюся, без учета ее характеристик.

Только предписанный уход и своевременная диагностика электросистемы своего автомобиля предотвращают поломку, берегут деньги хозяина и сохраняют машину от пожара.

Разборка передней части автомобиля

Прежде чем приступить к отключению ПТФ на Киа Рио, необходимо разобрать переднюю часть автомобиля. Это позволит вам получить доступ к различным компонентам, которые вам понадобятся для выполнения процедуры.

Вот пошаговая инструкция для разборки передней части автомобиля:

1. Поднимите капот автомобиля и установите его на подставку, чтобы обеспечить безопасное и удобное обслуживание.
2. Отсоедините отрицательный провод аккумулятора, чтобы исключить возможность поражения электрическим током.
3. Отверните крепежные болты, фиксирующие передний бампер. Они находятся в верхней части защитного щитка и в районе колесных арок.
4. Аккуратно отодвиньте передний бампер вперед, чтобы освободить его от крепежных петель.
5. Отсоедините провода, подключенные к фарам и указателям поворота, чтобы удалить их с переднего бампера.
6. Отверните крепежные болты, удерживающие фары, указатели поворота и другие компоненты передней части автомобиля.
7. При необходимости отсоедините другие компоненты, такие как гриль и решетку радиатора, чтобы обеспечить полный доступ к ПТФ.

После того, как вы разобрали переднюю часть автомобиля, вы будете готовы перейти к следующему этапу — отключению ПТФ на Киа Рио. Не забудьте сохранить все крепежные детали и компоненты, чтобы собрать автомобиль обратно в исходное состояние.

Предупреждающие иконки на панели авто

На приборной панели автомобиля используются следующие предупреждающие иконки:

– индикация в желтом или красном окрасе свидетельствует о неисправностях рулевого колеса. При желтом свечении фиксируются проблемы с поворотом руля, а при красном наблюдаются перебои ЭУР или ГУР (электронного или гидроусилителя руля).

– значок желтого или красного цвета. Нормально индикатор светится или периодически моргает при остановленном моторе. Что говорит об активации иммобилайзера и охранной сигнализации. Загорание индикации красного цвета после пуска ДВС, указывает на проблемы с блокиратором мотора, соединения с ключом электронного типа или активирования иммобилайзера.
также относится к работе иммобилайзера.

– значок омывающего комплекса стекол. Загорается при уменьшении объема очищающей жидкости. Или при неисправности: окислении контактной части датчика или скоплении частиц грязи на индикаторном поплавке, что приводит к заклиниванию механизма. Нередко ложная информация поступает из-за использования очистительной жидкости несоответствующего качества.

– неправильная работа каталитического нейтрализатора. Проблема сопровождается существенным падением тяги ДВС и увеличением объема потребляемого топлива. Неисправность обусловлена засорением сот катализатора и перебоями в зажигании.

– нарушение функционирования очистительного комплекса газов, заливка топлива плохого качества, отсутствие искрообразования в цилиндрах, повреждение кислородного датчика.

 – перебои в работе двигателя, обусловленные не корректным функционированием контроллеров или электронных блоков трансмиссии.

– выпадение представленного индикатора сопровождается снижением тяги ДВС. В данном случае рекомендуется первоначально перезапустить мотор, выдержав паузу не менее тридцати секунд.

– не закручена или не закрыта герметично крышка бака с топливом.

– отклонения в контуре охлаждения ДВС: повышенная температура или недопустимое снижение уровня технологической жидкости.

Блоки с предохранителями и реле в моторном отсеке

Он расположен слева (по ходу движения) от аккумулятора. Он состоит из 2 частей: главного и силового блоков. Первый защищает цепи ЭБУД и его подсистем, АКПП. Второй – цепи внешнего освещения, генератора, ABS и других энергозатратных потребителей.

Главный блок с реле и предохранителями

В нем установлено 17 предохранителей и 13 реле.

Расшифровка их назначения приведена в таблицах ниже.

Предохранители

Обозначение на схеме	Максимальный ток, А	Защищаемая цепь
F10	50	Стартер
F11	40	Силовые контакты реле К2 и К9 (если установлены)
F12	30	Главное реле системы управления двигателем, цепь предохранителя F25
F13	30	Вентилятор системы охлаждения
F14	50	цепи предохранителей MF1, MF23–MF25, MF31, MF32
F15	10	Звуковой сигнал
F16	15	Топливный насос
F17	10	Обогрев наружных зеркал заднего вида
F18	—	Резерв (не используется)
F19	—	Резерв (не используется)
F20	10	Муфта компрессора кондиционера
F21	—	Резерв (не используется)
F22	—	Резерв (не используется)
F23	15	ЭБУД, БУ АКПП, обмотка реле К12, форсунки, электромагнитный клапан системы изменения фаз
F24	10	ЭБУ, датчик положения распределительного вала, клапан продувки адсорбера, датчики концентрации кислорода, БУ иммобилайзера, обмотка реле К3, К4, К8
F25	10	БУ автоматической коробкой передач
F26	—	Резерв (не используется)
F27	10	БУ автоматической коробкой передач, датчик положения селектора, комбинация приборов
F28	—	Резерв (не используется)

Обозначение на схеме	Назначение
К1	Система управления двигателем
К2	Не используется
К3	Электродвигатель вентилятора
К4	Муфта компрессора кондиционера
К5	Звуковой сигнал
К6	Не используется
К7	Тяговое реле стартера
К8	Электродвигатель вентилятора системы охлаждения
К9	Не используется
К10	Электродвигатель вентилятора отопителя
К11	элементы обогрева наружных зеркал
К12	Топливный насос
К13	Сигналы торможения, дополнительный сигнал торможения

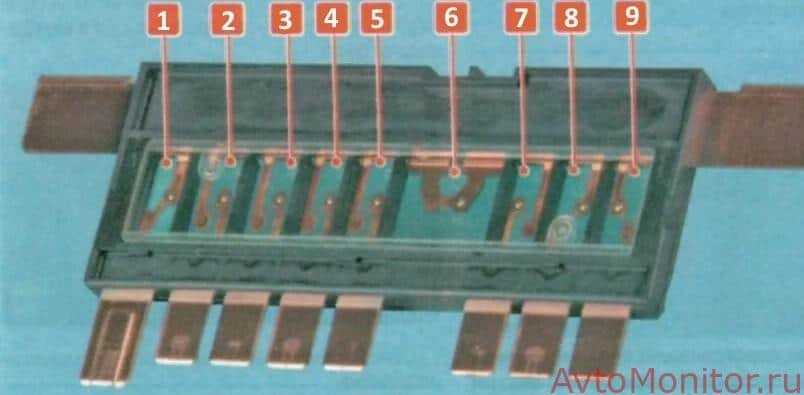

Он включает в себя 9 предохранителей.

лампы габаритного света в блок-фарах;

лампы габаритного света в задних фонарях;

Моторный отсек скомпонован удачно: доступ к бачкам и деталям, требующим регламентной замены, приемлемый.

Многочисленные прошивки блока управления так и не сделали двигатели менее требовательными к качеству топлива. Но к повышенному содержанию смол они относятся терпимо – клапаны работают без проблем. Правда, дилеры рекомендуют промывать форсунки без демонтажа каждые 30–45 тыс. км (при этом смывается нагар с клапанов и их направляющих). Свечи после такой инъекции обязательно меняем. Высоковольтные провода обычно служат 80–100 тыс. км.

Радиатор двигателя менее живуч. Под влиянием реагентов он начинает подтекать по нижней левой завальцовке уже через 60 тыс. км (около 10% случаев). Следите за уровнем антифриза: прозеваете – двигатель может получить необратимый тепловой удар!

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Предохранители

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTERПрикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок – фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Причины выгорания предохранителей

Провода в автомобилях выполняют очень ответственную функцию. Условия их эксплуатации далеки от «тепличных»: атмосферные осадки и дорожная грязь, летняя жара, работа в агрессивной среде технических жидкостей, механические воздействия (нагрузки, вибрации). Эти факторы могут привести к повреждению изоляции проводки, и ток начинает проходить там, где его не должно быть.

Если утеря контакта в проводке авто приведет лишь к досадному отключению узлов и агрегатов, то короткое замыкание способно причинить куда больший урон.

Другие причины, приводящие к перегрузке бортовых сетей и сгоранию предохранителей:

• Ослаблен контакт в местах соединений электроцепи машины (клеммы, колодки), что провоцирует их нагрев и искрение.
• Провод оказывается зажат между элементами кузова из-за неправильно выполненного ремонта либо последствий аварии.
• Не предусмотренная конструкцией авто самовольная установка дополнительного электрического оборудования: сигнализаций, мощных аудиосистем, галогеновых фар.

Перегорание предохранителя не причина, а следствие проблемы. Это знак того, что где-то в защищаемой цепи имеется неисправность, которую необходимо обнаружить и устранить.

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

F1	Резерв
F2	10А Реле обогрева наружных зеркал
F3	15А Топливный насос
F4	10А Звуковой сигнал
F5	10А Кондиционер
F6	Резерв
F7	Резерв
F8	15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9	10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10	10А Блок ТСМ
F11	10А Лампы света заднего хода
F12	Резерв
F13	Резерв
FL1	50А Распределительная коробка панели приборов
FL2	30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3	30А Реле блока управления двигателем
FL4	40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL5	50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1	Резерв
R2	Реле системы предупреждения об экстренном торможении
R3	Реле топливного насоса
R4	Реле обогрева наружных зеркал заднего вида
R5	Реле звукового сигнала
R6	Реле кондиционера
R7	Реле вентилятора (низкая скорость)
R8	Резерв
R9	Реле электронного блока управления двигателем
R10	Реле электро вентилятора воздухо нагнетателя отопителя
R11	Резерв
R12	Реле выключателя блокировки зажигания
R13	Реле вентилятора (высокая скорость)
R14	Резерв

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

1. 50А Распределительная коробка панели приборов, реле задних фонарей
2. Резерв
3. Резерв
4. 125А Генератор
5. 40А Гидроэлектронный модуль ABS, диагностический разъем
6. 40А Гидроэлектронный модуль ABS
7. 40А Реле обогрева заднего стекла
8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
9. Резерв

Сборка передней части автомобиля

Вот основные этапы сборки передней части автомобиля:

1. Установка двигателя в моторный отсек.
2. Монтаж радиатора и системы охлаждения.
3. Установка системы подвески и рулевого управления.
4. Сборка и установка тормозных механизмов.
5. Установка переднего бампера и капота.
6. Монтаж фар и иных элементов освещения.

Все эти шаги требуют точности и аккуратности, поскольку правильная сборка передней части автомобиля влияет на его безопасность и производительность.

Участники сборки должны следовать инструкциям и использовать необходимые инструменты для правильного монтажа каждого компонента.

Ключ Kia Rio — Программирование ключа/транспондера для Kia Rio

Kia Rio 2014 года выпуска. Имеется два рабочих ключа, нужно дописать чип для автозапуска.

Для программирования траспондера (чипа) используется диагностический прибор ABRITES Vehicle Diagnostic Interface.

Для проведения данной процедуры, нам потребуется:

• Чистый транспондер HITAG 2 — PCF7936.
• Фольга, в которую потребуется обвернуть ключ при прописке нового транспондера.

Как прописать ключ/чип в автомобиль Kia Rio при помощи Abrites?

1. Подключаем диагностический прибор Abrites к автомобилю и включаем зажигание.

2. Выбираем специальную функцию Read PIN Code.

3. В этом окне перечисляются виды ЭБУ двигателя, из которых возможно считать пин-код, при помощи функции Read PIN Code. Нажимаем Да.

4. После завершения процесса, появляется окно с посчитанным пин-кодом.

5. Запускаем специальную функцию Key Programming.

6. Вводим посчитанный ранее PIN, нажимаем кнопку Teach.

7. Появляется диалоговое окно с вопросом, желаем ли мы начать процедуру программирования ключа, нажимаем Да.

8. Следующее диалоговое окно: «Хотите ли вы запрограммировать ключ № 1 ?» Нажимаем кнопку Да.

9. Как только первый ключ пропишется, появится окно: «Хотите ли вы запрограммировать ключ № 2 ? Нажимаем кнопку Да. Программа попросит выключить зажигание и включить зажигание вторым ключом. Делаем это. И тоже самое повторяем для нового чипа.

10. После проведённых действий видим, вот такое окно: «Программирование ключей успешно завершено.». Нажимаем кнопку OK. Заводим двигатель автомобиля.

Обсудить этот материал и задать вопросы, вы можете на нашей странице Google+.

Иммобилайзер

Замена предохранителей Киа Рио 3. Фото, инструкция как поменять предохранители на Рио 3

Замена предохранителей Kia Rio 3 2014 года показана в этом фотоотчете. Здесь установлены низкопрофильные предохранители (ножевые, мини) — нужен того же номинала, что и сгоревший. Также для замены понадобятся щипцы, они, как правило, находятся в одном из блоков предохранителей.

Где находятся и как поменять предохранители Рио 3

Блок предохранителей под капотом находится вблизи батареи аккумулятора. Второй блок расположен в салоне, на панели, возле которой обычно находится левое колено водителя.

Для замены следует снять крышку блока — с обратной стороны нарисована схема предохранителей и установлены щипцы. Ими следует ухватить нужный предохранитель и вытащить. Затем осмотреть его на свет.

Если нить внутри предохранителя перегорела — значит его надо менять на такой же по цвету и номиналу силы тока (5, 10, 15, 20 или 25). Если предохранитель визуально целый, но цепь, за которую он отвечает, не работает — все равно стоит попробовать установить новый предохранитель — они стоят недорого.

При необходимости можно установить и обычные флажковые предохранители. Они немного выше и будут слегка торчать из гнезда.

В случае, когда установка нового предохранителя не помогла устранить проблему с фарами, дворниками, электрическими стеклоподъемниками и т.п., следует поискать короткое замыкание или заменить саму составляющую.

Какие предохранители ставить на Киа Рио 3?

Оригинальный номер основного блока (в салоне, идет в сборе с реле) — 91955-4Y570, средняя цена 25799 руб., блока предохранителей под капотом (в сборе с проводкой) — 912204Y020, средняя цена 39217 руб.

1

Блок предохранителей Киа Рио 3 2014 года.

5

Предохранители под капотом.

7

Панель возле водительского места.

8

9

Схема предохранителей в салоне.

10

Предохранители в блоке в салоне.

11

Взять щипцами предохранитель.

14

Вставить новый или целый старый.

15

Главный предохранитель

он закреплен на передней стенке монтажного блока моторного отсека и содержит 9 предохранителей.

Расположение главного предохранителя
Расположение главного предохранителя
Чтобы снять главный предохранитель, отверните 2 гайки и снимите кабельные наконечники
Схема

Число на схеме	Номинальный ток, А	Название на схеме под крышкой	Защищенная цепь
один	80	MDPS	EPS
2	40	ABS2	АБС, ESP
3	40	C / FAN	Вентилятор кондиционера
4	40	ВОЗДУХОДУВКА	Вентилятор радиатора системы охлаждения
5	40	СТЕКЛО HTD	Зеркала заднего вида с подогревом
6	125	ALT	Генератор
7	тридцать	IGN2	Выключатель питания (замок
8	50	ВАТТ 1	ЭБУ электрооборудования салона
9	50	ЗАМЕНА	Резерв
