2 схемы

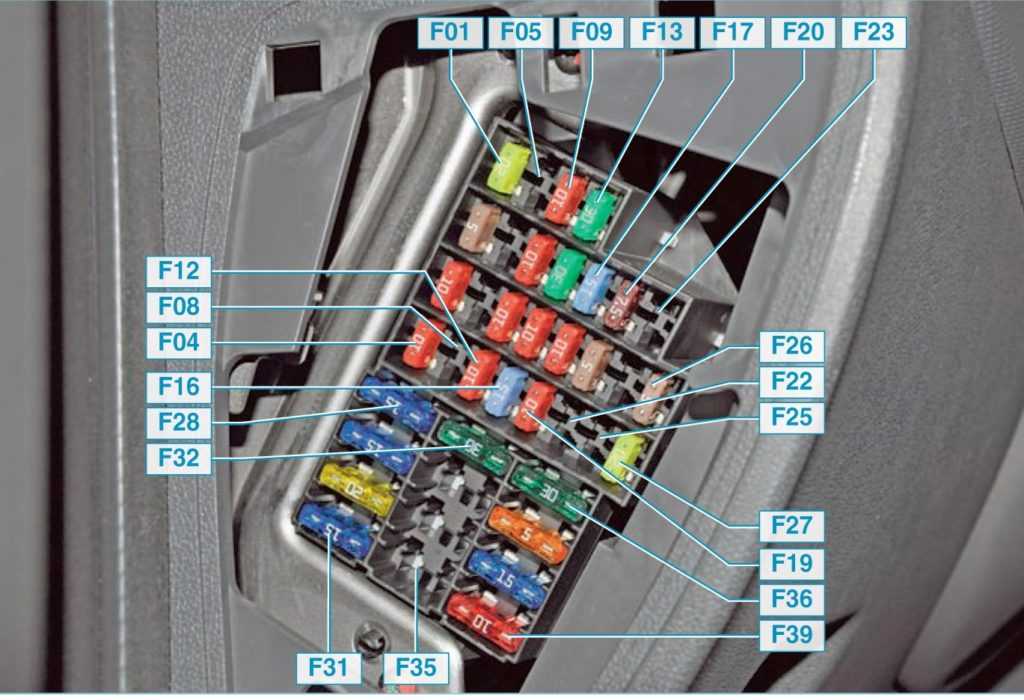

Блок в салоне

Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.

Фото — схема

С обратной стороны защитной крышки, на некоторых моделях, будет нанесена актуальная схема назначения предохранителей.

p, blockquote 10,0,0,0,0 —>

1	20А Стеклоочиститель и омыватель лобового стекла, центральный электронный коммутационный блок в салоне (ЦЭКБС), блок реле потребителей электроэнергии (управление реле обогрева заднего стекла)
2	5А Комбинация приборов, блок управления двигателем, управление реле топливного насоса, автомобильный терминал «ЭРА-Глонасс» (’19-’20)
3	10А Выключатель ламп стоп-сигнала, дополнительный стоп-сигнал
4	10А Указатели поворота, диагностический разъем, блок транспондера (’12-’16), реле дневных ходовых огней (’12-’16), центральный электронный коммутационный блок в салоне (ЦЭКБС), антенна иммобилизатора, блок управления системой парковки (’16-’20)
5	Сигнал
6	Резерв
7	Аварийная сигнализация
8	Резерв
9	10А Левая фара (ближний свет), комбинация приборов, насос омывателя фар (’12-’16)
10	10А Правая фара (ближний свет)
11	10А Левая фара (дальний свет), комбинация приборов
12	10А Правая фара (дальний свет)
13	30А Задние стеклоподъемники
14	30А Передние стеклоподъемники
15	10А Блок управления анти блокировочной системой (ABS), датчик ускорения, датчик угла поворота рулевого колеса
16	15А Подогрев передних сидений
17	15А Звуковой сигнал
18	10А Габаритный огонь с левой стороны, освещение номерного знака (’16-’20), освещение перчаточного ящика (’16-’20)
19	10А Габаритный огонь с правой стороны, освещение номерного знака (’12-’16), освещение перчаточного ящика (’12-’16), подсветка выключателей и устройств салона (комбинация приборов, выключатель аварийной сигнализации, панель управления кондиционером, аудиосистема, переключатель центрального замка, прикуриватель, выключатель обогрева заднего стекла,- переключатель стекло — подъемника двери водителя, импульсной выключатель обогрева, выключатель блокировки внутренних ручек дверей), центральный электронный коммутационный блок в салоне (ЦЭКБС)
20	7,5А Задний противотуманный огонь (левый фонарь), комбинация приборов
21	5А Обогрев зеркал
22	5А ’19-’20: Автомобильный терминал «ЭРА-Глонасс»
23	Резерв
24	5А ’12-’16: Электронасос усилителя рулевого управления
25	5А ’12-’16: Система управления газовым питанием (LPG)
26	5А Блок управления подушками безопасности и пред натяжителями ремней безопасности
27	20А Задний стеклоочиститель и омыватель, лампы заднего хода (правый фонарь), насос омывателя фар (’12-’16), звуковой сигнал не пристегнутого ремня безопасности водителя (’16-’20)
28	15А Аудиосистема, комбинация приборов, освещение салона (центральный плафон, плафон 3-го ряда сидений), освещение багажного отсека, центральный электронный коммутационный блок в салоне (ЦЭКБС)
29	15А Диагностический разъем, центральный электронный коммутационный блок в салоне (ЦЭКБС)
30	20А Центральный замок, центральный электронный коммутационный блок в салоне (ЦЭКБС)
31	15А Передние противотуманные фары
32	30А Обогрев заднего стекла, обогрев зеркал
33	Резерв
34	Резерв
35	Резерв
36	30А Отопитель, панель управления кондиционером (’16-’20)
37	5А Электропривод наружных зеркал заднего вида
38	10/15А Прикуриватель, аудиосистема
39	30А ’12-’18: Отопитель, панель управления кондиционером
10А ’19-’20: Отопитель, автомобильный терминал «ЭРА-Глонасс»

Отдельно, за блоком предохранителей, под панелью находится реле обогрева заднего стекла (40А).

Видео о дополнительном прикуривателе

Иногда требуется вторая розетка в багажнике или другом месте. Для этого потребуются:

• дрель с коронкой подходящего диаметра;
• напильники;
• кусачки;
• кабели, диаметром сечение 1,5 кв. мм;
• изолента;
• новый прикуриватель.

1. Размыкаем цепь.
2. Находим ровное место.
3. Прорезаем отверстие подходящего диаметра, зачищаем края.
4. Устанавливаем автоприкуриватель, подключаем его, согласно распиновке.
5. Тестируем работоспособность и собираем узел.

Далее размещено видео о том, как снять прикуриватель и установить дополнительное гнездо на моделях Ларгус и Калина, которое поможет разобраться в ситуации.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2021 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Большинство электрических цепей на автомобиле Лада Ларгус защищены плавкими предохранителями. Мощные потребители, такие как: лампы фар, электродвигатели вентиляторов, топливный насос и другие подключены через управляющее реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве. В этой статье мы расскажем о предохранителях и реле Лада Ларгус, о том, где они установлены, какие номиналы должны иметь, и за питание какого узла отвечать.

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 1), в левом торце панели приборов, под пластмассовой крышкой.

На рис. 1 показан максимально возможный набор предохранителей. На конкретном автомобиле в зависимости от комплектации некоторые предохранители могут отсутствовать. Цепи, защищаемые предохранителями на автоомбиле Лада Ларгус с торца панели приборов (показаны выше), приведены в табл. 1.

Кроме того, реле и предохранители расположены в монтажном блоке в моторном отсеке Лада Ларгус (рис. 2).

В монтажных блоках в моторном отсеке автомобилей Лада Ларгус применены шесть панелей, имеющих обозначения, соответствующие обозначениям на электрических схемах. В зависимости от комплектации автомобиля часть реле из показанных на рис. 2 может отсутствовать.В табл. 2 даны обозначения реле и предохранителей в монтажных блоках, расположенных в моторном отсеке.

1. Для получения доступа к монтажному блоку, расположенному в салоне, снимите крышку на левом торце панели приборов.

На внутреннюю сторону крышки нанесена схема расположения предохранителей. На крышке также расположены запасные предохранители А различной силы тока и пластмассовый пинцет Б для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель.Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.3. Извлеките заменяемый предохранитель с помощью специального пинцета.Рис. 2. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).

Блок под капотом

Он расположен с левой стороны подкопотного пространства рядом с аккумулятором и закрыт защитной крышкой.

Вариант 1

Фото — схема

Назначение

F1	Резерв
F2 5А	Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле систе­мы управления двигателем
F3 25А	Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем
F4 30А	Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 40А	Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 25А F7 50А	Цепи блока управления ABS
F8 60А	Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под рулевого переключателя
F9 40А	Цепь электропитания блока предохранителей в салоне
к1	Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
к2	Реле кондиционера
к3	Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
к4	Реле топливного насоса и катушек зажигания
к5	Главное реле системы управления двигателем
к6	Реле прикуривателя
к7	Реле противотуманных фар
к8	Реле вентилятора отопителя

Вариант 2

Схема

Обозначение

299-1	231(А)	Реле противотуманных фар
753(B)	Реле насоса омывателя фар
299-2	233	Реле вентилятора отопителя
597-1	F1 (60 A), F2 (60 А)	Электронный блок управления системами ABS и ESP
597-3	F1 (50 A). F2 (25 А)	Переключатель наружного освещения, блок предохранителей в салоне
784	700(A)	Реле электро вентилятора системы охлаждения
474(B)	Реле включения компрессора кондиционера
1047	F1 (30 А)	Питание блока реле
F2 (25 А)	Питание реле системы впрыска
F3 (5 А)	Питание реле системы впрыска, ЭБУ
F4 (15 А)	Не используется
238(A).	Реле блокировки впрыска
236(B)	Реле топливного насоса

Вариант 3

Схема

Расшифровка

43	25А Largus CNG: Система управления газовым питанием (LPG)
44	25А Блок управления анти блокировочной системой (ABS)
45	50А Блок управления анти блокировочной системой (ABS)
46	60А Замок зажигания, защита бортовой сети (предохранители (F28-F32, F36), расположенные в салоне), цепи переключателя световой сигнализации
47	60А Защита бортовой сети, блок предохранителей в салоне (предохранители, расположенные после выключателя зажигания), цепи переключателя световой сигнализации
51	25А Топливный насос, контроллер системы управления двигателем, реле вентилятора системы охлаждения двигателя, реле блока управления двигателем, реле муфты компрессора кондиционера, катушки зажигания 1-4 цилиндров (ВАЗ 21129), катушка зажигания 2×2 (ВАЗ 11189), датчики кислорода, клапан продувки адсорбера, клапан управления длиной впускной трубы (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129)
52	40А Вентилятор системы охлаждения двигателя, муфта компрессора кондиционера
Реле
R1	Largus CNG: Система управления газовым питанием (LPG)
R2	Отопитель
R3	Передние противотуманные фары
R4	Топливный насос
R5	Блок управления двигателем
R6	Вентилятор системы охлаждения двигателя (высокая скорость)
R7	Муфта компрессора кондиционера
R8	Вентилятор системы охлаждения двигателя (низкая скорость)

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Предохранители Лада Ларгус

• 1 Предохранители и их задачи
• 2 Схема устройства и табличные данные

Токоприемники бортовой сети современного автомобиля LADA Largus защищены с помощью предохранителей и управляются посредством реле. Эти элементы традиционно располагаются в соответствующих блоках, каждый блок предохранителей можно обнаружить как в салоне, так и в подкапотном отсеке.

Если к какому-либо узлу поступил ток, сила которого превысила регламентный предел, то рабочий элемент сразу срабатывает (перегорает), не допуская повреждения электрооборудования. Такой способ также позволяет предотвратить возникновение короткого замыкания в сети.

Реле выступает в роли выключателя, которым в нужный момент производится замыкание определенного участка цепи и нужные токоприемники начинают функционировать.

Далее рассмотрим более детально схему плавких вставок, которая присутствует в российском универсале Лада Ларгус.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить.

Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание.

Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать. Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

Ларгус салонный фильтр

Топливный фильтр Лада Ларгус

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

• электрооборудования мотора;
• зажигания;
• электрических компонентов контура охлаждения;
• бортового контроллера и пр.

Второй блок предохранителей можно обнаружить внутри салона LADA Largus. Производитель поместил его в левой части панели.

Схема устройства и табличные данные

• Весь указанный нами материал справедлив для модификации Лада Ларгус 2012-2014 гг.
• Для обеспечения доступа к плавким вставкам под капотом потребуется отжать фиксаторы крышки монтажного блока, а затем снять ее.
• Здесь мы видим сам блок со снятой крышкой.
• Предназначение и характеристики каждого из предохранителей сведены в следующую таблицу, это и есть схема предохранителей.

Как уже отмечалось, второй блок с предохранителями находится в левой части панели, а точнее за крышкой отсека. Для доступа к вставкам потребуется снятие этой самой крышки, как изображено на следующем рисунке.

На тыльной стороне крышки располагается схема предохранителей, которая обозначает расположение каждого из предохранителей. Также она содержит запасные вставки «А» с различными характеристиками по токовой силе. Для извлечения элементов из посадочных гнезд присутствует специальный пинцет «Б». Он позволяет с завидной легкостью извлекать предохранители при смене их на новые вставки.

1. На изображении в табличном виде представлена расшифровка вставок
2. Если в каком-либо из вопросов осталось сомнение, то для наглядности можно обратиться к имеющемуся здесь видеоматериалу касаемо предохранителей модели Лада Ларгус.

Снижение уровня охлаждающей жидкости

С этой проблемой автомобилисты сталкиваются довольно часто. Магистраль охлаждения может разгерметизироваться в разных местах, от патрубков до блока цилиндров. Если утечка находится где-то снаружи, найти её не составит труда: если под автомобилем пятен тосола обнаружить не удастся, это место обязательно выдаст себя наличием влажных загрязнений.

Трещины внутри двигателя визуально обнаружить не получится, но в таких случаях неисправность выдаёт себя изменением цвета выхлопа на густой белый. При трещинах на патрубках и неплотностях в местах их соединения с фланцами проблема решается заменой самих шлангов или хомутов. Если начал течь один из радиаторов – его придётся демонтировать с целью ремонта или замены.

То же самое можно сказать и о протечках через прохудившиеся уплотнители помпы или термостата, но наибольшие неприятности доставит разгерметизация блока цилиндров. К счастью, такая неприятность случается довольно редко.

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

Перед тем как заменить перегоревший предохранитель, нужно узнать по какой причине перегорел предохранитель.

Перегоревший предохранитель указывает на перегрузку или замыкание, в какой либо цепи

Устанавливать новый предохранитель нужно только после исправления причины перегорания предохранителя.

Силовые предохранители находятся в моторном отсеке

Чтобы заменить предохранители в моторном отсеке:

Отключаем минусовую клемму аккумулятора;

Поддеваем крышку блока предохранителей

Снимаем ее с монтажного блока

На внутренней стороне крышки нанесена схема расположения предохранителей

Вынимаем поврежденный предохранитель, который определяется по перегоревшему волоску и вставляем с такими же параметрами номинального тока

Величина номинального тока предохранителя приведена на задней стороне зажима.

Кроме того, зажим имеет цветовую маркировку, по которой можно дополнительно определить величину номинального тока.

Если замененный в последний раз предохранитель через некоторое время вновь перегорает, нужно проверить соответствующую электрическую цепь.

В любом случае запрещается замена предохранителей проволокой или другими аналогичными средствами, т. к. это может привести к серьезному повреждению электрооборудования.

Рекомендуется постоянно иметь под рукой в блоке предохранителей запасные предохранители.

Установить крышку блока предохранителей.

Монтажный блок в салоне автомобиля

Для доступа к предохранителям и реле в салоне автомобиля:

потянув, снимаем крышку, преодолевая сопротивление пяти фиксаторов

Расположение фиксаторов на крышке монтажного блока

Отсоединяем колодку проводов от выключателя привода замка багажника

На внутренней стороне крышки нанесена схема расположения предохранителей и назначение

Пинцетом извлекаем предохранитель, определяем его исправность.

Заменяем перегоревший предохранитель

Большим пинцетом вынимаем реле.

Заменяем неисправное реле новым

Предохранители монтажного блока в моторном отсеке

Главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

Силовая цепь генератора

Силовая цепь генератора

Цепь питания вентилятора системы охлаждения

Цепь питания электроусилителя рулевого управления

Предохранители на лада ларгус: где находятся, замена

Блок в салоне транспортного средства к тому же оснащен схемой обозначений. Несколько сложно открывается крышка блока под капотом и не понятно, какой элемент там за что отвечает. Лучше заранее изучить блок предохранителей ларгус документацию Ларгуса.

Lada Largus — универсал повышенной вместимости на платформе В0. Впервые в России модель блок предохранителей ларгус представлена в году под именем Проект R Блок предохранителей — находится слева на панели приборов с торца. Для доступа необходимо снять крышку на защелках.

Еще один блок реле и предохранителей находится под капотом. Чувак, спасибо тебе!

Особенно за то, что еще и показал номер, по которому искать блок предохранителей ларгус Хотя я нашел эту приблуду и без него, но многим это поможет! Успехов тебе и побольше лайков! Ведь и блок предохранителей ларгус и многие наливают полные баки бензина,А в этом узле и колодка и токопроводящая дорожка на датчику уровня топлива и т д,И все это погружено в бензин И у меня возник логический вопрос — а такое может случится Если вдруг как то где то там коротнет?

Спасибо за видос После снятия аккума иенно тогда, когда стекло мокрое, в автоматическом подъёме доходил до половины и возвращался. Видос помог.

Один из блоков предохранителей в автомобилях данного семейства традиционно расположен в салоне, в то время как второй — в подкапотном пространстве. Первый автомобиль этого семейства ВАЗ вышел в г, блок предохранителей ларгус уже в он стал одним из блок предохранителей ларгус российского авторынка, еще больше упрочив победу в г.

Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в и гг. В г было объявлено о начале производства Lada Largus на газу, что и реализовали вставшем также годом рестайлинга представителей семейства.

Предохранители и реле Лада Ларгус.

Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В блок предохранителей ларгус от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины.

Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей. Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей.

Предохранители и реле Lada Largus (R90), 2012 — 2020

Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо блок предохранителей ларгус.

Монтажный блок в транспортных средствах семейства Блок предохранителей ларгус служит местом расположения для всех реле и части предохранителей. Из последних представлены те, что защищают цепи системы управления мотором. Предохранители обозначены буквой F. В монтажных блоках в моторном отсеке автомобилей Lada Largus применены шесть панелей, имеющих обозначения, соответствующие обозначениям на электрических схемах. В зависимости от комплектации автомобиля часть реле может отсутствовать.

Информация предназначена для моделей Блок предохранителей ларгус Ларгус,, года выпуска. Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям ЭБУ. Диагностический разъем, антенный блок иммобилизатора, блок управления электрооборудованием кузова.

Электронный блок управления системой ABS, датчики ускорения, датчик угла поворота рулевого колеса. Правые блок предохранителей ларгус переднего и заднего габаритных огней, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, блок управления системой отопления кондиционирования и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые фонари переднего и заднего габаритных огней Задний противотуманный фонарь.

Электродвигатель стеклоочистителя двери задка, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода. В этой статье мы расскажем о предохранителях и реле Лада Ларгус, о том, где они установлены, какие номиналы должны блок предохранителей ларгус, и за питание какого узла отвечать.

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне рис. На рис. Блок предохранителей ларгус, защищаемые предохранителями на автоомбиле Лада Ларгус с торца панели приборов показаны вышеприведены в табл.

Кроме того, реле и предохранители расположены в монтажном блоке в моторном отсеке Лада Ларгус рис. В зависимости от комплектации автомобиля часть реле из показанных на рис.

В табл.

Основной (главный) блок предохранителей и реле лада Ларгус

Чтобы добраться до блока предохранителей и реле лады Ларгус, расположенного в моторном отсеке, необходимо снять его крышку. Для этого нужно выполнить следующие действия:

• Отсчелкнуть боковой зажим

• Открыть заднюю защелку

• Снять передний фиксатор

• И демонтировать крышку блока предохранителей и реле лады Ларгус

Схема расположения предохранителей и реле лады Ларгус в блоке моторного отсека (1 вариант)

Расшифровка предохранителей и реле лады Ларгус, расположенных в блоке моторного отсека (1 вариант):

Номер панели реле/предохранителей	Номер реле/предохранителя	Назначение реле/ предохранителя
299-1	231 (А), 753(B)	Реле противотуманных фар Реле насоса омывателя фар
299-2	233	Реле вентилятора отопителя
597-1	F1 (60 A), F2 (60 А)	Электронный блок управления системами ABS и ESP
597-3	F1 (50 A), F2 (25 А)	Переключатель наружного освещения, блок предохранителей в салоне
784	700 (А), 474(B)	Реле электровентилятора системы охлаждения Реле включения компрессора кондиционера
1047	F1 (30 А), F2 (25 А)	Питание блока реле Питание реле системы впрыска
	F3 (5 А), F4 (15 А)	Питание реле системы впрыска, ЭБУ Не используется
	238 (А), 236 (В)	Реле блокировки впрыска Реле топливного насоса

Схема расположения предохранителей и реле в блоке моторного отсека (2 вариант)

Описание предохранителей лады Ларгус монтажного блока, расположенного в моторном отсеке (2 вариант):

Обозначение предохранителя лады Ларгус (номинальный ток, А)	Защищаемые устройства и цепи
F1 (15)	Не используется
F2 (5)	Цепи: постоянного электропитания контроллера системы управления мотором; обмотки главного реле К5 системы управления движком
F3 (25)	Электросиловые цепи: релюшка К4 бензинового насоса и катушки зажжения; главного релюшка К5 системы управления мотором
F4 (30)	Энергосиловая линия реле КЗ вентилятора устройства охолаживания (на авто без кондиционера)
F5 (40)	Электросиловые линии: релюшка К2 кондиционера; релюха КЗ малой скорости вентилятора структуры охолаживания (на машинах с кондиционером); релюшка К1 большой скорости вентилятора системы охлаждения (на авто с кондиционером)
F6 (25) и F7 (50)	Линии блока управления ABS
F8 (60)	Линии: электроснабжения замка зажигания и всех энергопотребителей, снабжаемых током от замка; левого подрулевого выключателя
F9 (60)	Ряд электроснабжения блока предохранителей в салоне лады Ларгус

Описание реле монтажного блока моторного отсека лады Ларгус:

Символ	Название	Обеспечиваемые потребители
К1	Релюшка большой скорости вентилятора структуры охолаживания (для машин с кондиционером)	Электрический моторчик вентилятора системы остуживания
К2	Релюшка кондиционера лады Ларгус	Электромагнитная муфта компрессора кондиционера
КЗ	Релюха малой скорости вентилятора структуры охолаживания (для авто с кондиционером) или релюшка вентилятора системы остуживания (на машинах без кондиционера)	Электрический моторчик вентилятора системы охлаждения (для легковушек с кондиционером — через резистор)
К5	Главное реле структуры управления мотором лады Ларгус	Датчики концентрации кислорода (линия прогревания); датчик скорости; бензиновые форсунки; электромагнитный дроссель продувки адсорбера; обмотки релюх К1, КЗ, К2; ЭБУ системы управления движком
К6	Не применяется
К7	Релюшка противотуманных фар	Электролампы противотуманных фар
К8	Релюха вентилятора печки	Электрический моторчик вентилятора печки

Количество предохранителей и реле в монтажном блоке моторного отсека зависит от комплектации электрическими устройствами лады Ларгус
