Схема предохранителей lincoln navigator (1999-2002)

Перечень предохранителей

1	15А	Прикуриватель
2	10А	Радиоприемник
3	10А	Реле отопителя/реле стеклоподъемников
4	10А	EPS.
5	10А	Указатели поворотов, SRS
6	10А	Измерители
7	15А	Стеклоочистители
8	10А	4 АТ
9	15А	Замок блокировки руля/дверные активаторы
10	10А	Внутреннее освещение, часы
11	10А	Огни заднего хода
12	20А	Стоп-сигналы
13	30А	Отопитель
14	20А	Верхний люк
15	20А	Клаксон
16	20А	ECS
17	—	Запасной

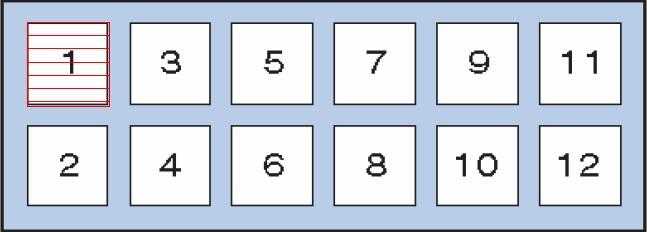

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1
2		Опускание замка крышки багажного отделения	15А
3		Выключатель зажигания	10А
4		Комбинация приборов	10А
5		Клаксон	10А
6		SWS	10А
7		Реле отопителя	10А
8	STOP	Стоп-сигналы	15А
9		Указатели поворотов, SRS	10А
10		Огни заднего хода	10А
11		Радиоприемник	10А
12		Прикуриватель	15А
13		Стеклоочистители/омыватели стекол	20А
14		Верхний люк	10А
15		Отопитель	30А
16		Обогрев стекол	30А
17		Запасной	30А
18		Запасной	10А
19		Запасной	15А
20		Запасной	20А

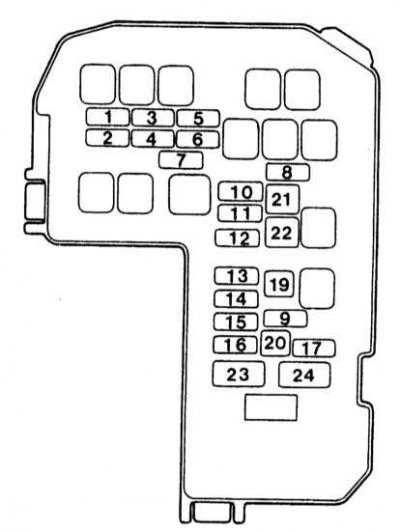

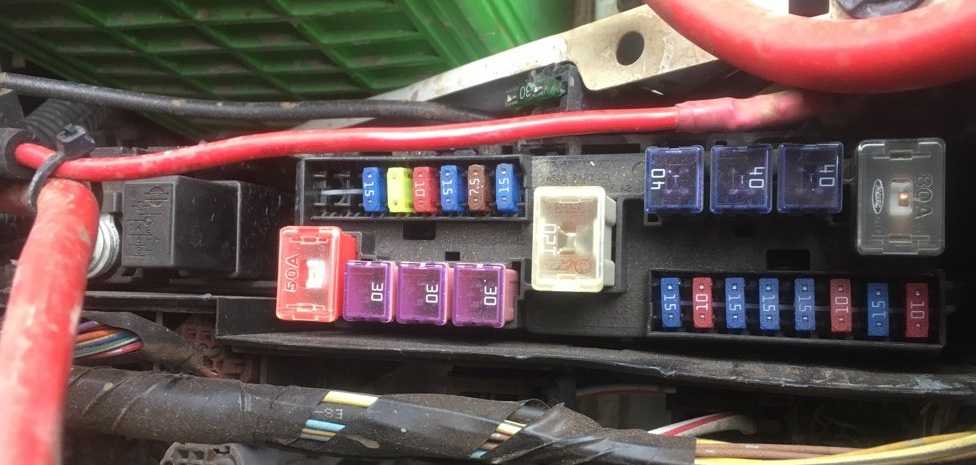

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1		Левый задний габаритный огонь	10А
2		Правый задний габаритный огонь	10А
3		Ближний свет левой головной фары	15А
4		Ближний свет правой головной фары	15А
5		Дальний свет левой головной фары	10А
6		Дальний свет правой головной фары	10А
7		Противотуманное освещение	15А
8		Вентилятор К/В	20А
9		Аудиосистема	20А
10		Аудиосистема	10А
11		Внутреннее освещение	15А
12		ECU	10А
13		Прерыватели аварийной сигнализации	10А
14			—
15		Контрольная лампа «Проверьте двигатель»	20А
16		Генератор	10А
17		Компрессор К/В	10А
18			—
19		Выключатель зажигания	30А
20		Стеклоподъемники	40А
21		Вентилятор системы охлаждения	40А
22		ABS	60А
23		Главный предохраниетль	120А
24		Предохранитель ( В)	60А

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.

1 — Внутренние головные фары (НВ3, 12 В, 65 Вт); 2 — Наружные головные фары (НВ4, 12 В, 55 Вт); 3 — Парковочные/передние габаритные огни (12 В, 3 ср); 4 — Передние указатели поворотов (Н3, 12 В, 32 ср); 5 — Передние противотуманные фары (Н3, 12 В, 55 Вт); 6 — Задние указатели поворотов (12 В, 45 ср); 7 — Огни заднего хода (12 В, 45 ср); 8 — Фонари подсветки номерного знака (12 В, 3 ср); 9 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 10 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 11 — Стоп-сигнал верхнего уровня (12 В, 21 Вт); 12 — Задние повторители габаритных огней (12 В, 3 ср)

Комментарии по теме Электросхема бензонасоса Lincoln Navigator

Вицукаева Гаяна написал(а)Такая же ситуация была. Разобрал посмотрел в итоге только одна скрутка соединение в нормальном состоянии. Второй скрутки даже не было, просто провода отдельно друг от друга лежали цвет коричневый — красный. Сразу не понял, потом рискнул подрезал провода сделал скрутку и все заработало. Машинка стояла месяца три до этого не было проблем. Спасибо за видео.

Ален написал(а). как можно так, провода все под ногами. А я бл думаю тут туарег . Ты ввёл в дикое сомнение теперь

Алимхан написал(а)1. тройной подшипник ставят по меткам 2. привод в сборе: стопорное кольцо пропилом вниз и при посадке НЕ В КОЕМ СЛУЧАЕ НЕ БЕЙТЕ ПО НАРУЖНОЙ ГРАНАТЕ. для этого на внутренней на стакане есть спец юбка.

Дейтон написал(а)Сейчас куча мастерских, которые восстановят хвостовик до стандартных размеров. А масло лукойл ты не боится лить?

Гаяне написал(а)А разве на 2:00 не люфт наконечника рулевой тяги? Просто когда качаешь верх—низ это шаровая,а вправо—влево это наконечник. А так Лайк конечно.

Сторм написал(а)из оригинальных рычагов лансера десятины — хрен ты ее молотком выбьешь, и хрен забьешь. Я думал от пресса гидравлического (ручного) ручку сломаю. На ней повиснуть можно. Но за инфу все равно респект)

Даниль написал(а)Подскажите какой съёмник применяете для шаровых опор? Какая ширина зева 17 мм или другая?

Величко Хурцидзе написал(а)Это может быть из за перегрева поршень может потянуть такая байда может случиться на ЗМЗ 402 4 поршень обычно тянет если дать хороших . движку

Даллас Словенко написал(а)Когда смотрел сборку разборку коробки АЛ4 сделал для себя вывод, что без мануала туда соваться не стоит. Там практически все болты тянутся со строгими моментами затяжки, куча приспособ, чтобы снять деталюшки корректно и корректно их на место поставить. Вообщем коробас — это другой мир, где с одним гаечным ключом делать нечего.

Виталий написал(а)Чё то я верхню шаровую ни . не могу снять,долбил долбил и бестолку,всяко разное ноль и . делать

Токтар написал(а)Это так плохо покрывают гелькоутом. У меня такое со спойлером было. Загрунтовал, а оно так подорвало.

Iulian написал(а)Хорошая работа, но при распиле старого саленблока старайтесь не резать сам рычаг, это уже большой минус

Партизан написал(а)По моему там подшипник закрытого типа и смазка таким образом в него никак попасть не может.

Абайдулина Зара написал(а)На шеснаре обязательно герметик нужен? На восьмеклопе на сколько знаю без него обходятся, там всего две гайки на клоп крышке

Леон Сурук написал(а)Хонда фит. Установил полставки появилась вибрация. Заменил внутренние шрусы а вибрация не прошла. Что делать. Ответьте пожалуйста

У вас есть вопрос о Lincoln Navigator (2003) или вам нужна помощь? Задайте его здесь. Полно и четко опишите проблему и сформулируйте свой вопрос. Чем больше вы сообщите о проблеме или вопросе, тем легче будет производителю Lincoln Navigator (2003) вам ответить.

Линкольн Навигатор 2003. Повышенный расход топлива. Нужны характеристики работы ДМРТ

О Lincoln Navigator (2003)

Посмотреть инструкция для Lincoln Navigator (2003) бесплатно. Руководство относится к категории Автомобили, 1 человек(а) дали ему среднюю оценку 7.3. Руководство доступно на следующих языках: английский. У вас есть вопрос о Lincoln Navigator (2003) или вам нужна помощь? Задайте свой вопрос здесь

Проводка lincoln Navigator

 Lincoln Navigator (2003)

Lincoln Navigator оборудован множеством электронных блоков управления (ЭБУ), призванных, с одной стороны, улучшить управляемость машиной, а, с другой, обеспечить максимальную комфортность езды. Это такие блоки, как

• PCM (Powertrain Control Module – блок управления силовым агрегатом (двигателем))
• CJB (Central Junction Box – центральный коммутационный блок (блок реле и предохранителей))
• Auxiliary relay box 1 (дополнителный блок реле 1)
• Auxiliary relay box 2 (дополнителный блок реле 2)
• Auxiliary relay box 3 (дополнителный блок реле 3)
• Instrument Cluster (панель  приборов)
• 4x4CM (Four-wheel drive control module – блок управления распределительной коробкой)
• ABS Control Module (блок управления антиблокировочной системой тормозов)
• VSM (Vehicle security module – модуль системы дистанционного открывания замков)
• Air suspension module (блок управления воздушной подвеской)
• RCM (Restraints Control Module – блок управления системой пассивной безопасности)
• PAM (Parking Aid Module – система парковки)
• RICP (Rear Integrated Control Panel – задняя интегрированная контрольная панель)
• Navigation Module (модуль навигации)
• Low tire pressure module (модуль давления в шинах)
• Аудоцентр с радиоприёмником, DVD-плеером и CD-чейнджером
• Power liftgate module (блок управления подъёмной дверцой багажного отделения)
• Driver seat module (модуль водительского сиденья)
• Driver side climate controlled seat module (модуль климат-контроля водительского сиденья)
• Passenger side climate controlled seat module (модуль климат-контроля пассажирского сиденья)
• Roof Opening Panel Module (блок управления люком на крыше)

и ряд других.

Все эти блоки соединяются между собой сложной проводкой со множеством ответвлений и разъёмов. Началом проводки можно считать CJB (Central Junction Box), который находится под торпедой со стороны пассажира. Он представляет собой довольно большую коробку с 12-ю гнёздами разных размеров для соединительных колодок, которые находятся с трёх его сторон.

Central Junction Box на своём месте

Кроме того, таким же толстым проводом (указан стрелкой, CJB снят), как и стартер, он соединяется с «+» АКБ

Central Junction Box без крышки

Central Junction Box вид снизу

и ещё 2 гнезда для колодок сбоку

Самый главный ЭБУ – PCM (PowertrainControlModule), блок управления двигателем, – расположен под капотом и крепится с правой     стороны теплоизоляционной перегородки, напротив пассажирского сиденья.

PCM указан красной стрелкой

В самом PCM ничего примечательного нет. Он выполнен в виде неразборного блока и соединяется с проводкой тремя разъёмами.

К основным ЭБУ можно отнести также VSM (Vehicle security module). Модуль находится за центральным блоком реле и предохранителей (CJB), и, чтобы добраться до него, необходимо сначала снять CJB.

 VSM указан красной стрелкой, CJB – зелёной

В левой центральной стойке кузова расположен модуль управления раздаточной коробкой – 4x4CM (Four-wheel drive control module)

С проводкой этот модуль соединяется двумя разъёмами

В подкапотном пространстве под воздушным фильтром расположен блок ABS

В проводку «вплетены» следующие шины передачи данных:

• ISO (International Organization for Standardization – Международная организация по стандартизации) (однопроводная, К-Line);
• SCP (Standard Corporate Protocol – стандартный корпоративный протокол) (витая пара);
• UBP (UART Based Protocol – протокол на основе универсального асинхронного приёмопередатчика);
• ACP (Audio Control Protocol – протокол управления аудиотехникой).

Все эти шины выходят на диагностический разъём (DTC), кроме ACP, которая диагностическим оборудованием Ford не проверяется.

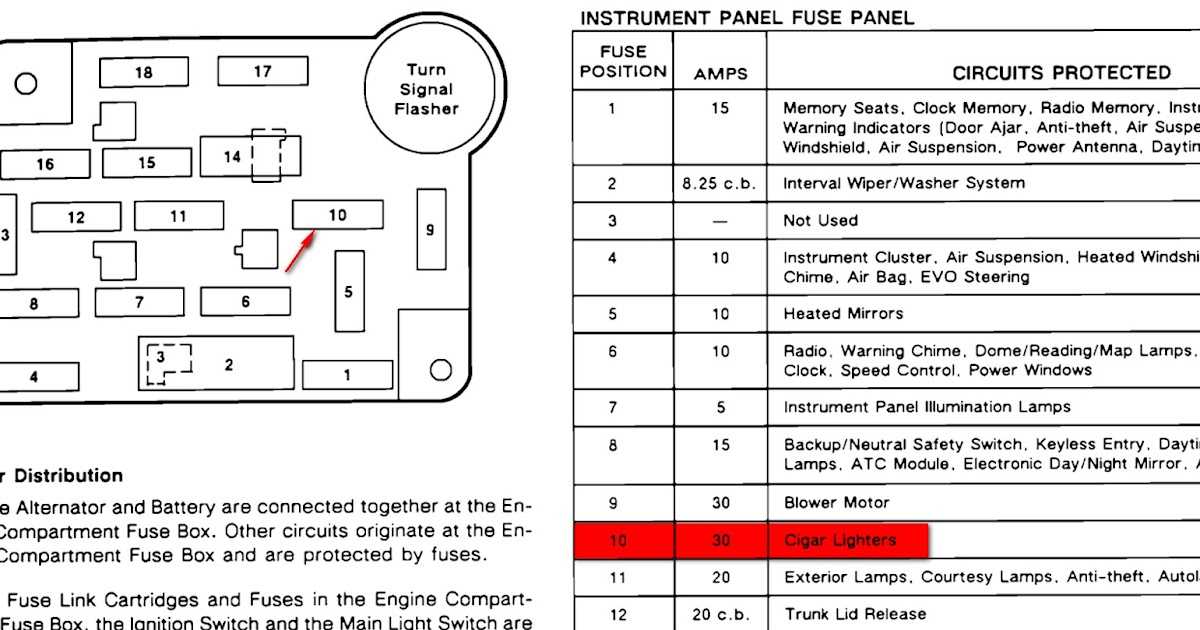

Блок предохранителей салона Lincoln Navigator (1999-2002)

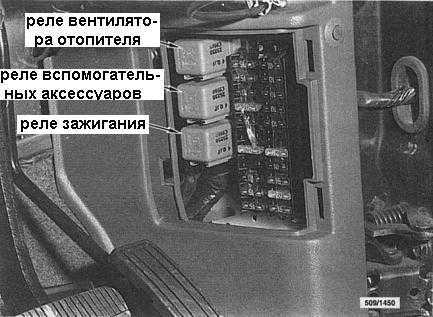

Панель предохранителей расположена ниже/слева от рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям. Для извлечения предохранителя используйте съемник предохранителя, который находится на крышке панели предохранителей.

№	(А)	Назначение
1	25	Аудио
2	5	Часы, потолочный бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), приборная панель, навигация (2000–2002 гг.)
3	20	Прикуриватель, разъем сканера OBD-II
4	15	1999: модуль автолампы, модуль дистанционного управления, зеркала, модуль памяти, регулируемые педали, переключатель пневматической подвески.
7.5	2000-2002: Модуль дистанционного управления, зеркала, модуль памяти, регулируемые педали, сиденье водителя, зеркала с электроприводом складывания.
5	15	Реле сцепления переменного тока (1999 г.), модуль управления скоростью, лампа заднего хода, модуль EVO (1999 г.), переключатель климатического режима (1999 г.), реле дневных ходовых огней, система обнаружения заднего хода (2000-2002 гг.), Autolock (2000-2002 гг.), E / Зеркало C (2000–2002 гг.), Навигация (2000–2002 гг.)
6	5	Комбинация приборов, потолочный бортовой компьютер, компас, датчик рулевого управления, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM, зеркала с подогревом (2000–2002 гг.), обогреватель заднего стекла (2000–2002 гг.), система обнаружения заднего хода (2000–2002 гг.), автоматическая парковка Выпуск тормоза (2000-2002)
7	5	Реле дополнительного вентилятора кондиционера, вентилятор консоли
8	5	Радио (1999), модуль удаленного входа, сотовый телефон, часы, модуль GEM
9	—	Не используется
10	—	Не используется
11	30	Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя
12	15	2000-2002: Переключатель пневматической подвески
13	20	Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль контроля скорости
14	15	Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения аксессуаров (электростеклоподъемники, откидные окна, аудио, люк (2000-2002), Homelink (2000-2002))
15	5	Выключатель стоп-сигналов, (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM, Autolock (2000-2002), модуль пневматической подвески (2000-2002)
16	20	Фары (дальний свет), комбинация приборов (индикатор дальнего света)
17	10	Индикатор обогрева зеркал/обогрева заднего стекла
18	5	Подсветка приборов (переключатель питания диммера), часы (диммер), экран навигации (2000-2002 гг.)
19	—	Не используется
20	5	Аудиосистема, модуль пневматической подвески, модуль памяти, модуль GEM, цифровой переключатель диапазона трансмиссии
21	15	Реле стартера, предохранитель 20, цифровой переключатель диапазона коробки передач (2000-2002 гг.)
22	10	Модуль подушки безопасности, EATC (2000–2001), реле вентилятора EATC (2000–2001), предохранитель питания 7 (2000–2001), интеллектуальный модуль отключения подушки безопасности пассажира (2002)
23	10	Электрохромное зеркало, дополнительный кондиционер, подогрев сидений, зарядка аккумуляторной батареи прицепа, указатель поворота/аварийной сигнализации, привод вентилятора консоли, реле сцепления 4×4 (2000–2002 гг.), Модуль антиблокировочной тормозной системы для 4 колес (4WABS) (2000–2002 гг.) )
24	10	1999: Переключатель климатического режима (реле вентилятора), EATC (через предохранитель 7), реле вентилятора EATC
2002: Модуль EATC, реле вентилятора/сигнализатора EATC, селекторный переключатель климат-контроля, предохранитель 7 питания
25	5	1999: Модуль антиблокировочной тормозной системы для 4 колес (4WABS)
26	10	Правая фара ближнего света
27	5	Реле противотуманных фар/индикатор противотуманных фар
28	10	Левая фара ближнего света
29	5	Модуль автолампы, переключатель управления повышающей передачей трансмиссии
30	30	Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом
31	10	Задняя встроенная панель управления (аудио), CD-плеер, сотовый телефон
Реле
R1	Внутренняя лампа
R2	Экономия заряда батареи
R3	Обогрев заднего стекла
R4	Окно вниз одним касанием
R5	Задержка АСС

Предохранители и блоки реле для Lincoln Navigator (2003-2006) со схемами и описанием

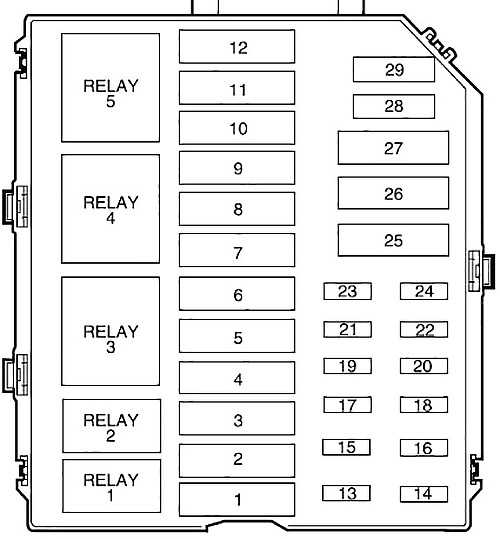

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Lincoln Navigator Mk2 (U228) (2002, 2003, 2004, 2005, 2006).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические компоненты в автомобиле не работают, возможно, перегорел предохранитель. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.

Внимательно посмотрите на предохранитель — обрыв провода внутри предохранителя указывает на перегоревшие предохранители. Если вы не уверены или слишком темно, чтобы разглядеть его, попробуйте заменить предполагаемый предохранитель на предохранитель того же номинала, который, как вы знаете, является хорошим.

В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Если замененные предохранители снова перегорят — обратитесь в квалифицированный и оборудованный сервисный центр.

Место расположения

Блок распределения питания расположен под правой стороной панели приборов.

Чтобы снять облицовку для доступа к блоку предохранителей, потяните панель на себя, откиньте ее в сторону и снимите. Чтобы переустановить его, совместите выступы с пазами на панели, затем нажмите на него, чтобы закрыть.

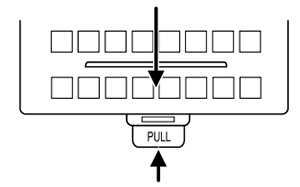

Чтобы снять крышку блока предохранителей, поместите палец за язычок PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку. Чтобы переустановить его, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок

Осторожно потяните за крышку, чтобы убедиться, что она сидит правильно

Источник

Предохранители и блоки реле для Lincoln Navigator (2003-2006) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Lincoln Navigator Mk2 (U228) (2002, 2003, 2004, 2005, 2006).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические компоненты в автомобиле не работают, возможно, перегорел предохранитель. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.

В случае, если у вас нет запасного предохранителя, в экстренной ситуации вы можете вытащить предохранители, которые могут быть незаменимы при нормальном вождении (например, аудиосистема, прикуриватель, бортовая система диагностики, обогрев сиденья и т. Д.), И использовать их. если его номинальная сила тока такая же.

Уведомление

Место расположения

Блок распределения питания расположен под правой стороной панели приборов.

Чтобы снять облицовку для доступа к блоку предохранителей, потяните панель на себя, откиньте ее в сторону и снимите. Чтобы переустановить его, совместите выступы с пазами на панели, затем нажмите на него, чтобы закрыть.

Чтобы снять крышку блока предохранителей, поместите палец за язычок PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку. Чтобы переустановить его, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок

Осторожно потяните за крышку, чтобы убедиться, что она сидит правильно

Похожие руководства по эксплуатации

Часто задаваемые вопросы

Ниже приведены самые часто задаваемые вопросы о Lincoln Navigator (2003).

Место размещения идентификационного номера транспортного средства зависит от марки и типа транспортного средства. Номер может быть выбит на раме транспортного средства или указан на номерном знаке. Чтобы узнать место расположения идентификационного номера транспортного средства лучше всего ознакомиться с руководством по эксплуатации Lincoln Navigator (2003).

Идентификационный номер транспортного средства — уникальный для каждого транспортного средства идентификационный номер. Аббревиатура VIN расшифровывается как «Vehicle Identification Number» (Идентификационный номер транспортного средства).

Регулярное техническое обслуживание необходимо всем транспортным средствам

С информацией о том, как часто необходимо проходить техническое обслуживание и чему именно стоит уделять особое внимание можно ознакомиться в инструкции по техническому обслуживанию. Как правило, транспортное средство требует технического обслуживания каждые 2 года или 30 000 километров пробега

В топливе E10 содержится до десяти процентов этанола, в то время как в E5 содержится менее пяти процентов. Соответственно, топливо E10 менее вредит окружающей среде.

Скорее всего, замок оснащен защитой от детей и поэтому не может быть открыт изнутри. Процедура открытия замка с защитой от детей зависит от марки и типа замка.

Если автомобильный радиоприемник не включен, на него не будет подаваться питание. Убедитесь, что красный провод подключен к контактному источнику питания, а желтый провод — к источнику питания постоянной мощности.

К сожалению, у нас нет руководства для Lincoln Navigator (2003), доступного в русский. Это руководство доступно в английский.

• Ошибка p259e land rover

• Будова ока людини схема

• Почему греется карта памяти в видеорегистраторе

• Ремонт двигателя audi a4 b8

• Сколько калорий тратится при езде на машине за рулем

Почему багажник вашего Lincoln Navigator заперт?

Теперь мы рассмотрим одну за другой проблемы, из-за которых вы можете захотеть открыть сейф вашего Lincoln Navigator изнутри.

Обрезаны соединительные провода, которые блокируют багажник Lincoln Navigator.

Первая причина запертого багажника вашей машины. Возможно, что провода или жгут проводов замка багажника были разрезаны силой или в результате ударов. Эта проблема приводит к тому, что внешняя ручка разблокировки багажника не реагирует, а также может вызвать проблемы с вашими задними фонарями, которые могут быть связаны с тем же жгутом проводов. Если у вас есть эти две проблемы и ваши лампы не перегорели (пожалуйста, обратитесь к нашим материалам по замене ламп задних фонарей на Lincoln Navigator, если вы не знаете, как проверить их состояние, есть большая вероятность, что крышка багажника вашего Lincoln Navigator заблокирован из-за неисправности электрооборудования.

Сломан замок багажника на Lincoln Navigator

Вторая проблема, которая может заставить вас искать как открыть багажник вашего Lincoln Navigator изнутри, заключается в том, что именно замок багажника вашего Lincoln Navigator является источником вашей проблемы. В конечном итоге он может заблокироваться или сломаться внутренние механизмы. В таком случае действие внешней ручки багажника больше не приводит в действие механизм. Вы все еще можете слышать звук активации, но механизм не вращается.

Что-то застряло в замке

В заключение, последняя возможность, несмотря на то, что причина проблемы в целом уже известна. Возможно, у вас что-то (например, сумка, куртка, листья . ) застряло в замке вашего сундука, и это инородное тело удерживает его в закрытом положении.

Y61

Locations

Diagram

Appointment

1	ABS electronic control unit
2	Air conditioner electronic control unit
3	Air conditioner / heater fan motor control unit
4	Anti-theft horn relay
5	Accumulator battery
6	Central locking control unit 1
7	Central locking control unit 2
8	Central locking relay
9	Turn signal relay
10	Cruise control (cruise control) control unit
11	Diagnostic connector (DLC)
12	Daytime lighting relay
13	Differential lock control unit – behind the dashboard
14	Power window relay
15	Electronic engine control unit
16	Engine control relay
17	Fuel pump control unit
18	Fuel pump relay
19	Fuse / relay box, engine compartment 1
20	Fuse / relay box, engine compartment 2
21	Fuse / relay box, engine compartment Z
22	Fuse / relay box, engine compartment 4-engine TB48 with automatic transmission
23	Fuse / Relay Box, Instrument Panel
24	Xenon headlamp control unit 1
25	Xenon headlamp control unit 2
26	Glow plug control unit
27	Glow plug relay 1
28	Glow plug relay 2
29	Heater blower motor resistor
30	Beep 1
31	Beep 2

Passenger compartment

Located on the left under the dashboard, behind the protective cover.

Photo for example

Diagram

Designation

1	Heater blower motor relay
2	Main purpose ignition relay
3	Relay for auxiliary ignition circuits
F1	(15A)
F2	(15A)
F3	(20A) Windshield wiper / washer
F4	(15A)
F5	(15A)
F6	(10A / 20A)
F7	(7.5A) ABS / ESP system
F8	(7.5A)
F9	(7.5A)
F10	(10A) Audio system
F11	(7.5A) Direction indicators and hazard warning lights
F12	(7.5A)
F13	(15A) Cigarette lighter
F14	(10A)
F15	(10A)
F16	(10A) SRS system
F17	(15A)
F18	(10A) Rear window wiper / washer
F19	(15A) 2002: Headlamp washers
F20	(10A)
F21	(10A) Engine management system
F22	(15A)
F23	(7.5A) Power mirrors
F24	(7.5A)
F25	(10A)
F26	(7.5A)
F27	(15A) Fuel booster pump
F28	(10A)

Fuse box

The photo

Diagram

Assignment

FA	(100A) Glow plugs
FB	(100A / 120A) Generator
FC	(30A / 40A) Cooling fan motor
FD	(30A / 40A)
FE	(40A)
FF	(80A) 2002: Instrument Panel Fuse / Relay Box
FG	(50A)
FH	(30A / 40A)
BE	(30A) ABS / ESP system
FJ	(30A) Ignition switch circuits
F41	(7.5A / 20A)
F42	(7.5A / 20A)
F43	(15 A)
F44	(20A)
F45	(10A / 15A) Heated windshield
F46	(15A) Cigarette lighter
F47	(7.5A) Generator
F48	(10A) Direction indicators and hazard warning lamps
F49	(7.5A / 10A / 15A / 20A)
F50	(7.5A / 10A / 20A)
F51	(15 A)
F52	(15A)
F53	(15A) Fog lights
F54	(10A)
F55	(15A) 2002: Cooling Fan Motor
F56	(10A) Audio system

Separately, there may be additional fuses: F61 – (15A) Heated windshield, F62 – Not used, F63 – (20A) Headlight washers, F64 – (10A) Audio system.

Relay box

The photo

Diagram 1

Designation

1
2	–
3	Diesel: Transmission Control Relay
4	Fog lamp relay
5	Heated rear window relay
6	Air conditioning relay
7
8
9	Horn relay
10
11
12	4WD system relay

Diagram 2

Designations

1. Reversing light relay
2. Throttle control unit relay
3. Start inhibit relay (“PVN”)

1998 Lincoln Navigator

Небольшие измененияХотя кузов автомобиля выглядит несколько иначе, чем у Ford Expedition, рама и движущие механизмы у них одни и те же, их происхождение может быть прослежено вплоть до пикапа F-150. Однако устройство Lincoln Navigator более сложное. Можно выбрать себе задне- или полноприводную модель, и ту и другую — с автоматической 4-скоростной коробкой передач. У полноприводного варианта установлены ждя более мягкой езды пневматические подвески.

Освещенные подножкиЧтобы не испачкать и не повредить голени и избежать спотыканий, столь не подходящих к образу владельца Lincoln, в темноте подножки подсвечиваются при открытых дверях.

Трелевочные щитыNavigator — единственный из всех когда-либо выпущенных Lincoln, которому потребовались трелевочные щиты. Они устанавливаются внизу автомобиля, чтобы предотвратить повреждение двигателя или трансмиссии при езде по бездорожью.

Наилучший выборХотя в продаже была модель с задним приводом, полноприводная версия считалась лучшим выбором, так как она стоила всего на три тысячи долларов больше, но у нее была значительно выше проходимость и она легче в управлении. Внедорожная версия, 4WD, остается под контролем практически на любой поверхности.

Видеообзор Lincoln Navigator (1998 — 2002):

Вот так рекламировали Lincoln Navigator в 1998 году:

Модель	Lincoln Navigator (UN173)
Год(ы) выпуска	1998 — 2002 г.г.
Тип кузова	SUV
Двигатель	5.4 литра
Мощность	230 л.с.
Трансмиссия	4-АКПП
Подвеска	Передняя подвеска: двойные поперечные рычаги с пневматической подвеской и стабилизатором поперечной устойчивости; Задняя подвеска: ведущий мост с пневматической подвеской, продольными рычагами, поперечной реактивной штангой и стабилизатором поперечной устойчивости
Тормоза	Дисковые вентилируемые спереди, дисковые сзади, стандартная ABS
Макс. скорость	175 км/ч
Разгон до 100 км/ч	11.4 сек.

Y60

Passenger compartment

The fuse box for right-hand drive models is located at the right corner of the dashboard, while for left-hand drive models it is located on the left. The following relays are also located: the heater fan, auxiliary accessories and ignition.

Location

Photo of one of the box versions

Diagram (Japanese version)

Designation

1. Left headlight
2. Right headlight
3. Engine controller
4. Heated seats
5. Turn signals
6. Automatic transmission controller
7. Rear heater fan drive motor
8. Clock, audio system
9. Air conditioner fan drive motor
10. Cigarette lighter
11. Screen wipers and washers
12. Windshield wipers and washers
13. Rear stack wipers and washers
14. Fan motor
15. Heated rear window
16. Fog lights
17. Stop signals
18. Sound signal
19. Clock salon lighting
20. Door lock
21. Taillights

• a – accumulator
• b – ignition
• c – accessories
• g – accessories
• d – battery

Engine compartment

Electrical system fuses and relays are located at various points in the vehicle. Relays for accessories, ignition and heating systems are located in the fuse box. Other relays are fixed in a metal cover near the battery.

Relay

Designation

1. EFI control relay
2. fuel pump relay
3. radiator fan relay
4. windshield wiper relay
5. PARKING / NEUTRAL relay
6. fuel pump fuse

Photo for example of one of the box

Location of fuse-links

The door lock timer, circuit breaker and power window relay are located behind the glove box.
