Мазда 6 2017г предохранители

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

подогрев элемента топливного фильтра — PTC HEATER;
стартер;
топливный насос — FUEL PUMP;
дворники 1, 2;
ослепительный;
вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
кондиционер;
вентилятор кондиционера;
заблокировать фары;
сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
IGN COIL — конденсатор, катушки зажигания (20А);
ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
B / UP LAMP — фонарь заднего хода (10А);
IG 1 — замок зажигания, ACC и IG 1 (30А);
IG 2 — выключатель зажигания, пуска и IG 2 (40А);
PTC HEATER — обогрев элемента топливного фильтра (50А);
FUEL PUMP — топливный насос (15А);
POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

МДПС 1 — электроусилитель руля (80А);
Обогрев заднего стекла — система обогрева заднего стекла (40А);
ABS 1, 2 — ESC (40А);
Fan — реле вентилятора охлаждения кондиционера (40А);
Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
ЭБУ 2 — разъем (10А);
Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
ЭБУ 1 — главное реле (30А);
МА 2 — ЭБУ силового агрегата трансмиссии (20А);
Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
Сигнал — реле звукового сигнала (10А);
ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
Кондиционер — часть реле системы кондиционирования (10А);
Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Эксплуатационные данные

Mazda 6 третьего поколения отличается очень неплохой динамикой, а разгон и максимальная скорость зависят от типа устанавливаемого двигателя.

Также модель ДВС влияет и на топливный расход, разумеется, здесь в немалой степени сказывается стиль вождения. Согласно заявлению производителя, седан с мотором 2.0L имеет следующие эксплуатационные данные:

скорость max – 207 километров в час;
расход топлива трасса/ город/ смешанный цикл – 5,5/ 8,4/ 6,5 л на 100 км;
разгон до ста километров в час – за 10,8 секунд.

С 2.5-литровым движком без турбины машина уже способна набирать «сотню» за 8,2 с, а развивать максимальную скорость до 223 км/ч, потребление бензина становится несколько выше, в среднем – 6,9 литров на 100 км пройденного пути.

А самые впечатляющие по динамике показатели у автомобиля с турбированнным движком 231 л. с. – японский седан способен ускоряться до «100» за семь секунд, достигать скоростной отметки 239 км/ч, среднее потребление горючего здесь – 7,7 л на 100 километров.

Cхема предохранителей Mazda 6: месторасположение и способы замены

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

Сначала выключите зажигание и отключите аккумулятор от питания.
Найдите место расположения БП. Об этом сказано в начале статьи.
Демонтируйте облицовочную защитную накладку БП.
Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
Замените БП на новый, а его установку выполните в обратной последовательности.

https://youtube.com/watch?v=juF2JlGrujY

Какое давление в шинах

Давление, рекомендованное производителем, указано на специальной табличке, закрепленной на арке двери.

Нужно отметить: данный показатель различается в зависимости от количества пассажиров, типа резины и некоторых других факторов. В большинстве случаев оптимальными параметрами являются следующие:

передние колеса (лето) – 2.2 бар;
задние колеса (лето) – 1.8 бар;
передние колеса при полной нагрузке – 2.5 бар;
задние колеса при полной нагрузке – 2.9 бар.

Если водитель в основном путешествует в одиночку – то имеет смысл передние колеса накачать до давления 2.3 бара, а задние – до 2 бар. Несоблюдение таких рекомендаций может стать причиной серьезных неполадок. При слабом давлении возможно следующее:

увеличение расхода топлива;
ухудшение динамики разгона;
автомобиль хуже «слушается» руля;
повышается рабочая температура двигателя.

Однако не стоит накачивать покрышки более рекомендованного. В противном случае можно столкнуться со следующими последствиями:

при сильном ударе корд может просто разорвать – аналогичная ситуация может возникнуть при езде по горячему асфальту;
протектор начинает изнашиваться неравномерно – по центру он стачивается на порядок быстрее;
преодоление даже небольших кочек приводит к сильным ударам в рулевое колесо.

Следует внимательно ознакомиться со всеми рекомендациями производителя. Это позволит избежать проблем, серьезных аварий. Ошибка может стоить жизни. Получить точную информацию позволит встроенный датчик давления.

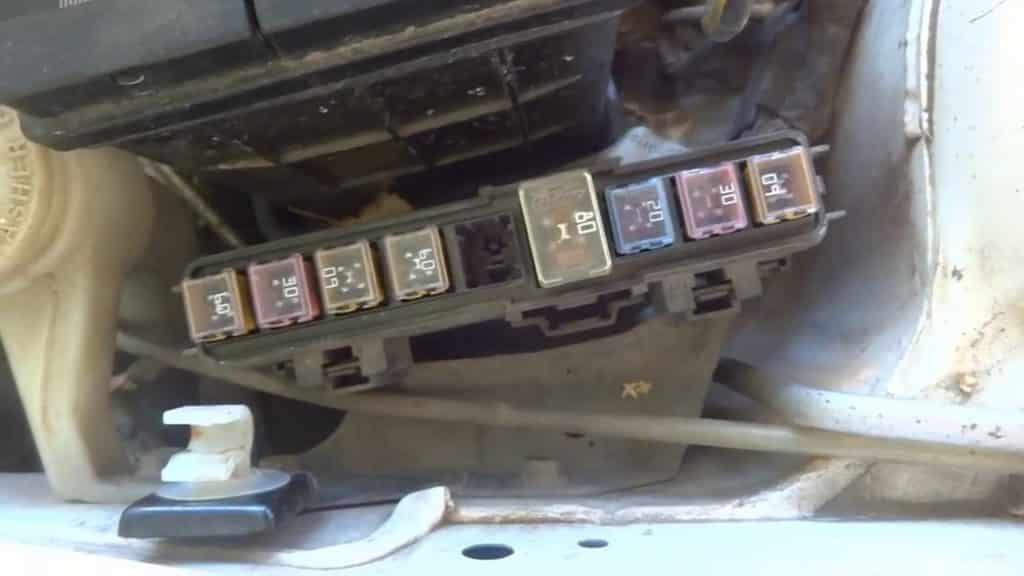

Предохранители и реле под капотом

Располагаются в отсеке для двигателя между аккумулятором и левым крылом авто. Открыть его можно нажав на специальный фиксатор в верхней части блока.

Расположение и доступ к блоку под капотом

Схема предохранителей и реле под капотом Мазда 6 gh

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	40 А	Печка, электродвигатель вентилятора системы обогрева/отопления салона (HEATER)
2	40 А*	Дополнительный обогреватель (PTC) (некоторые модели)*
3	30 А	Электрические стеклоподъемники (P.WIND)
4	40 А	Сис-ма пуска двигателя — выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и отключаемые при включении стартера) (IG KEY2)
5	40 А	Защита различных электрических цепей (BTN)
6	60 А	Тормозная система АБС и противозаносная сис-ма DSC (ABS MOTOR)
7	30 А	Вентилятор системы охлаждения двигателя (электро двигатель вентилятора Радиатора) (FAN 2)
8	20 А*	Дополнительный отопитель (AUX HEATER) (некоторые модели)*
9	30 А	Дополнительный вентилятор системы охлаждения двигателя (AD FAN)
10	50 А	Сис-ма пред.аварийной безопасности (PRE CRASH)
11	40 А	Электро обогрев/подогрев заднего стекла (DEFOG)
12	40 А	Электрический привод регулировки положения передних сидений (P.SEAT)
13	10 А	Кондиционер (A/C MAG)
14	25 А	Розетка электрическая (OUTLET1)
15	—	Обогрев/подогрев лобового стекла (DEICER)
16	—	Пусто (резерв)
17	15 А	Люк в крыше (SUN ROOF)
18	20 А	Подогрев / обогрев сидений (SEAT WARM)
19	15 А	Габариты; задние фонари; система BCM (блок комфорта) (TAIL)
20	25 А	Магнитола / аудиосистема (BOSE)
21	20 А	Омыватели передних фар (H/CLEAN)
22	15 А	Противотуманные фары (ПТФ) (FOG)
23	25 А	Электропривод замка двери; Доводчик двери (хэтчбек), замок багажника (CLOSER)
24	—	Пусто (резерв)
25	—	Пусто (резерв)
26	10 А	СТОП-сигналы (фонари) (STOP)
27	15 А	Сигнал (клаксон, гудок) (HORN)
28	5 А	Сис-ма управления двигателем (EGI)
29	10 А	Аварийная сигнализация (аварийка) (HAZARD)
30	20 А	Система ТСМ (TCM.F.WARMER)
31	10 А	Электро. система блокировки руля (рулевой рейки) (STEERING LOCK)
32	10 А	Сис-ма управления двигателем, блок упр-ния дозированием и подачей топливной присадки (ENGINE + B)
33	—	Свечи накаливания (GLOWSIG)
34	40 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и не отключаемые при включении стартера) (IG KEY 1)
35	20 А	Форсунки (INJ)
36	15 А	Розетка для аксессуаров в багажном отделении (OUTLET 3)
37	15 А	Розетка для аксессуаров в центральной панеле (OUTLET 2)
38	7,5 А	Электрический обогрев (подогрев) боковых зеркал заднего вида (M.DEF)
39	30 А	Тормозная система АБС и сис-ма стабилизации (ABS/SOL)
40	15 А	Ближний свет — правая фара (HEAD LOW R)
41	15 А	Ближний свет — левая фара (HEAD LOW L)
42	10 А	Дальний свет — правая фара (HEAD HIGH R)
43	10 А	Дальний свет — левая фара (HEAD HIGH L)
44	15 А	Форсунки (INJ)
45	20 А	Бензонасос, топливная система (FUEL PCM)
46	—	Свечи накаливания (GLOW)
47	10 А	Блок упр-ния двигателем РСМ (PCM)
48	10 А	Форсунки (EGI INJ)
49	125 А	Главный предохранитель (MAIN)

К сведению:

Отдельного предохранителя на подсветку номера в Мазде 6 gh — нет (если все остальные лампы горят, то следует искать причину в проводке).

Реле

№ на схеме	Защищаемая цепь
R1	Реле Кондиционера (A/C RELAY)
R2	Главное Реле (EGI MAIN GLOW RELAY)
R3	Реле включения ближнего света фар (HEAD LOW RELAY)
R4	Реле Стартера (STARTER RELAY)
R5	Реле Сигнала (клаксона, гудка) (HORN RELAY)
R6	Реле задних огней (BACK RELAY)
R7	Реле Бензонасоса (топливного насоса) (EGI MAIN FUEL PUMP REKAY)
R8	Реле электророзеток (OUTLET RELAY)
R9	Реле первой (низкой) скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY)
R10	Реле первой (низкой) скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY)
R11	Реле включения дальнего света фар (HEAD HIGH RELAY)
R12	Реле высокой скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY 2)
R13	Реле высокой скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY 2)
R14	Реле обогрева / подогрева заднего стекла (DEFOG RELAY)
R15	Реле Стартера (AT MAIN STARTER 2 RELAY)
R16	Реле противотуманных фар (передние птф) (FOG RELAY)
R17	Реле подогрева / обогрева стекол (DEICER RELAY)
R18	Реле отопителя (печки) (HEATER RELAY)

Видео по теме

В данном видео наглядно показано местораположение предохранителей отвечающих за электроцепь прикуривателя и розеток.

В видео ниже проведена диагностика авто (горел чек, не работал подогрев сидений и стекол, не работала фара) в результате чего не потребовался ремонт.

Надеемся наша статья вам помогла, комментарии, вопросы и пожелания оставляйте ниже!

Предохранители мазда 6: где находятся, замена

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды и года выпуска. Схема расположения звеньев БП в салоне машины Расшифровка элементов блока предохранителей.

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Чтобы проверить старый предохранитель, поднесите его к лампочке. Если тонкая металлическая полоса предохранитель омывателя фар мазда 6 gj центре старого предохранителя сгорела или сломана, старый предохранитель, скорее всего, перегорел, и его следует заменить.

Вставьте новый предохранитель обратно в гнездо. Убедитесь, что он надежно зафиксирован в гнезде панели. Новый предохранитель на Мазда 6 должен предохранитель омывателя фар мазда 6 gj рассчитан на точно такую же величину номинального электрического тока.

Установите обратно на место крышку блока предохранителей Мазда 6 и надежно ее зафиксируйте. Откройте капот. Черный блок предохранителей в моторном отсеке расположен справа, за коробкой воздушного фильтра, рядом с АКБ. На нижней стороне крышки есть схема расположения предохранителей, а также еще одна в руководстве пользователя.

Также в блоке предохранителей расположены специальные щипцы.

Он должен быть рассчитан на точно такую же величину номинального тока. Самостоятельная замена главного электрического предохранителя Мазда 6 предоставляет опасность и запрещена! Его неправильная замена может привести к поражению электрическим током, короткому замыканию и возгоранию автомобиля.

Проверьте на работоспособность электрические компоненты, с которыми у вас возникли проблемы, такие как радио, фары, щетки стеклоочистителей, клаксон, электрические стеклоподъемники, задние фонари, внутреннее освещение, система кондиционирования, освещение номерного знака и прочее.

Если проблема не устранена, возможно, где-то имеется закороченный провод или вам необходимо заменить неисправный компонент. Venom Почетный маздавод Автор этого топика… Сообщения: Предохранитель омывателя фар мазда 6 gj 69 шт.

Регистрация: Чт, 15 янв Откуда: Новосибирск. Aleksej Почетный маздавод Сообщения: Благодарности: 9 шт.

Он имеет достаточно простую конструкцию, в которой может разобраться любой. Схема устройства омывателя. Все оборудование является штатным и устанавливается на заводе. Устройство расположено под фарами и закреплено в специальных отверстиях на бампере.

Предохранитель омывателя фар мазда 6 gg

Оно не заметено для окружающих, так как выдвигается на специальных полозьях, после включения. В корпусе форсунок ребра жесткости, два сопла, полость для подачи жидкости в них и резиновая посадочная прокладка. Сопла можно регулировать по высоте. Водяной насос отличается от электронасоса омывателя ветрового стекла.

Он более мощный с высоким давлением, при неотрегулированных форсунках струи жидкости достают до лобового стекла. Расположен он на бачке фароомывателя, где для него предусмотрено посадочное место. Бачок омывателя Мазда 3 имеет объем примерно 5 литров. Управление системой находится на ручке указателя поворотов. Конструкция устройства описана в инструкции по эксплуатации Мазда 3 и Мазда 6, а также там можно узнать, предохранитель омывателя фар мазда 6 gj включить омыватель фар.

Он начинает работать при нажатии на клавишу включения стеклоочистителя лобового стекла, при этом должен быть включен ближний свет. Если на автомобиле горят дневные ходовые огни, устройство не будет работать. Принцип работы — простой: при нажатии клавиши стеклоочистителя в положение, при котором начинает подаваться омывающая жидкость, одновременно омываются стекла фар и лобовое стекло.

Жидкость подается под давлением, которое увеличивается за счет встречного ветра при движении на большой скорости. При этом увеличивается расход омывающей жидкости. В этом кроется недостаток системы. Фароомыватель предохранитель омывателя фар мазда 6 gj ряд недостатков. Особенно они проявляются зимой.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

Сдернуть кабель (находясь под машиной).
Открутить натяжной болт.
Ослабить крепежный болт.
Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Какие предохранители ставить на Мазда 6 GJ?

Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.

30А C244-67-S99 — 133 руб.
7,5А 9970-51-307 — 44 руб.
10А 9970-51-310 — 44 руб.
15А 9970-51-315 — 131 руб.
20А 9970-51-320 — 87 руб.
25А 9970-51-325 — 40 руб.

Блок предохранителей Мазда 6 2016 года под капотом.

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

Схема расположения предохранителей со стороны моторного отделения.

Расшифровка назначений предохранителей со стороны двигателя.

Блок предохранителей в салоне под панелью слева.

Схема расположения предохранителей со стороны салона.

Расшифровка назначений предохранителей со стороны салона.

Взять щипцами нужный предохранитель.

Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.

Вставить новый предохранитель.

Установить крышку в салоне.

Замена предохранителей Mazda 6

Обуждение раздела Замена предохранителей Mazda 6

Митя

Подписался. Лайк. Быстро нашел причину.

Горина
подсос воздуха перед дроселем
Борз Аскидов
Проблема в чем: на щитке приборов постоянно горит дальный свет, пропало всё, габариты, свет и повороти, подскажи в чем может быть причина
Leonard
Где вы находитесь?
Восток Сивокозов
А почему при включении зажигания не загорается контрольная лампа накала свечей?
Greeley
Отличается ли шайбы впуск и выпуск
Арнольд Молосай

Здравствуйте,, нужен трейлер с заставкoй на канал?,,,,,,,…

Илларион

Здравствуйте. Подскажите почему может росплавится бензонасос ваз2110.

Мрия

подскажите.включаю зажигание загораются лампочки и эта красная стрелка тоже.потом тухнут гореть остаються те что нужно и красная стрелка тоже тухнет. вот раньше не было этой стрелки. спасибо

Илхом

Спасибо за видео. Жду познавательной и полезной информации.

Вайт Гопанков

Проверил проводку 11.81 вольта! Но бывает когда обороты плавают да 3000…может что то с релле? то что отвечает за РХХ, может оно отходит время от времени? Может подскажешь какое из них оно? Ваз 21099

Натела

Что может быть не работает большой вентилятор? Только маленький. Маленький это кондиционер? Стрелка темпратуры ниже половины всегда

Kirkwood

Лили

Про ‘тяжёлый процесс’? — это я конкретно в ответ Наилю Порошину написал. Тут под каждым комментарием видно, в ответ кому написано. Можно проследить ветку комментариев. Ютюб неудобно устроен для общения…

Радиф

один вопрос. почему изолента не синяя???

Гела

Моя машина Опел Вектра 2003 года,об.2.2,вопрос,скорее прозьба- она у меня на малом обороте газ играет то мало то много так же тахометр не стоит на месте то есть на тихом ходе,мне сказали надо менять автоподсос или воздухомер,кто знает из-за чего может быть это ф,,,я?,если кто знает напишите пожалуйста,и как менять,спасибо заранее!!

Laquisha
чисто красава чувак!
Ера

Парни тачка на хорошем ходу полный привод,в полне ещё живой за 200р))))…вы че его диагностируете ещё! На месте хозяина и бы вас нах послал!))

Айталина

Мда форд, вот же придумали… Так трудно было расположить фильтр вне топливного бака

Подковыров Мухамеджан
спосибо ЛАЙК
Юнус
А где ближний свет обеех фар
Хаим

Не видитесь на эту фигню зажигание будет работать не стабильно искра на пятно контакта буде приходить раньше чем на заводскую. Движок будет плохо работать и заводится или появится доп пробой не по фазе что приведет к ранней детонации в другом цилиндре и в итоге вы поедете на переборку движка. на заводах ведутся исследования а это все самопал не проверенный никем!!!!!!!!!!!!!!!!!!!!!!!!!!

Оставить комментарий

схемы блоков предохранителей мазда3 G1 — Технические проблемы

Отправлено 23 Август 2011 — 20:59

JMZ BK12F5*# 500001—JMZ BK12F6*# 500001—JMZ BK12R6*# 500001—JMZ BK12Y2*# 500001—JMZ BK12Z2*# 500001—JMZ BK12Z5*# 500001—JMZ BK1462*# 500001—JMZ BK14F5*# 500001—JMZ BK14F6*# 500001—JMZ BK14J2*# 500001—JMZ BK14L6*# 500001—JMZ BK14R6*# 500001—JMZ BK14Y2*# 500001—JMZ BK14Z2*# 500001—JMZ BK14Z5*# 500001—

подкапотный блок:

Блок MPS

Дизель

F1 — вентилятор системы охлажденияF2 — усилитель рулевого управленияF3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверейF4 — головной светF5 — печкаF6 — система подогрева свечей(дизель)F7 — блоки ABS и DSCF8 — блоки ABS и DSCF9 — система управления двигателем (для всех)F10 — не используетсяF11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплейF12 — стартерF13 — то же, что и F11F14 — система управления двигателем (дизель)F15 — вентилятора салонаF16 — система управления двигателем (дизель)F17 — обогрев заднего стеклаF18 — аудиосистема (Bose)F19 — блоки ABS и DSCF20 — передние ПТФF21 — клаксонF22 — не используетсяF23 — подогрев топлива (дизель), омыватель фарF24 — топливный насосF25 — EPHAS (электрогидроусилитель)F26 — компрессор кондиционераF27 — система зарядки АКБ (генератор)F28 — система управления двигателем (дизель)F29 — розетка в подлокотникеF30 — система управления двигателем, датчик топлива (дизель)F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверейF32 — не используетсяF33 — система управления двигателемF34 — система управления двигателем (инжектор)F35 — система управления двигателемF36 — cистема управления двигателемR1 – реле ПТФR2- реле клаксонаR3 – реле обогрева заднего стеклаR4 – ETV ??R5 – реле подогрева топлива (дизель)R6 – реле топливного насосаR7 – не используетсяR8 — не используетсяR9 – реле омывателя фарR10 – реле вентилятораR11 – реле кондиционераR12 – glow relay (не понял, но для дизеля)R13 – реле стартераR14 – «главное реле», реле системы управления двигателем.

Схема блока предохранителей под бардачком:

F37 — центральный замок (двойная блокировка)F38 — стоп сигналы/звуковой сигналF39 – дальний свет, левая фараF40 – дальний свет, правая фараF41 — не используетсяF42 — не используетсяF43 – прикуривательF44 – ГУ (автомагнитола), информационный дисплейF45 — эл.привод наружных зеркал заднего видаF46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)F47 — диагностический разъемF48 — не используетсяF49 – электрозамок задней двериF50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализацияF51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стеклаF52 – люкF53 – дворники и омыватели (ветровое и заднее стекла)F54 — не используетсяF55 – эл.стеклоподъемник передний правыйF56 – эл.стеклоподъемник передний левыйF57 – не используется (заводская сигнализация)F58 – обогрев наружных зеркал заднего видаF59 — не используетсяF60 – ближний свет, правая фараF61 – ближний свет, левая фараF62 – не используетсяF63 – не используетсяF64 — не используетсяF65 – подушки безопасностиF66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборовF67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)F68 — дворники и омыватель ветрового стеклаF69 — система управления двигателем, диагностический разъемF70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождяF71 — не используетсяF72 — не используетсяF73- не используетсяF74 – подогрев сиденийF75 — электрозамок дверейF76 — климат контроль (конд-р, печка), обогрев заднего стеклаF77 – эл.стеклоподъемник задний (левый)F78 – эл.стеклоподъемник задний (правый)F79 — система управления двигателем, фара заднего ходаF80 – люкF81 — габаритные огни, подсветка номера (лампы левой стороны)F82 – освещение салонаF83 – не используетсяF84 – не используетсяF85 – не используетсяF86 — не используется
