Мазда СХ-5: Ищем где прячутся предохранители
Предохранители Мазда СХ 5 защищают электрические цепи автомобиля от короткого замыкания. Предохранитель имеет плавкую вставку, которая перегорает и размыкает цепь, сохраняя элементы электрооборудования. При отказе кнопки, лампы или дополнительного оборудования необходимо проверить и заменить соответствующий предохранитель
Для этого важно знать расположение каждого
Где находятся предохранители СХ 5
Расположение и точное назначение предохранителей указано в Руководстве по эксплуатации Mazda CX 5. В кроссовере Mazda CX 5 предохранители расположены в двух блоках: в салоне и под капотом. Причем, если не работает прикуриватель, предохранитель может быть в разных местах.
Схема предохранителей Mazda CX 5
Схема предохранителей размещена в Руководстве по эксплуатации Мазда СХ 5, а также на обратной стороне крышки, закрывающей блок предохранителей Мазда СХ 5.
Схема может различаться для различных модификаций и поколений.
Блок предохранителей в моторном отсеке
Если не работают передние фары или другое электрооборудование, проверьте предохранители в подкапотном блоке. Для этого выполните следующие операции:
- Установите выключатель двигателя в состояние OFF (Выключено).
- Выключите все бортовые потребители электроэнергии.
- Снимите крышку блока предохранителей.
Проверьте соответствующий предохранитель на целостность плавкой вставки.
ВАЖНО! При перегорании любого предохранителя необходимо заменить его новым, рассчитанным точно на такую же величину номинального тока. ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно
Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром
ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно. Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром.
Установите на место крышку и убедитесь в надежности ее фиксации.
Блок предохранителей в салоне
При отказе электрического оборудования проверьте исправность электрических предохранителей во блоке предохранителей в салоне Мазда СХ 5. Для этого выполните следующие операции:
Установите выключатель двигателя в состояние OFF (Выключено).
Выключите все бортовые потребители электроэнергии.
Откройте крышку блока предохранителей.
Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей в моторном отсеке.
Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.
Вставьте в гнездо новый предохранитель, рассчитанный точно на такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется в гнезде, обратитесь к специалисту
Внимание! Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда AUDIO (Аудиосистема) или OUTLET (Электрическая розетка)).
Установите на место крышку и убедитесь в надежности ее фиксации.
Где искать
Внутренний блок предохранителей расположен в салоне снизу слева около проема водительской двери.
Наружный блок предохранителей находится в подкапотном пространстве с водительской стороны рядом с аккумуляторной батареей.
Реле и предохранители
Электрические реле обычно расположены вместе с предохранителями в одном блоке.
0 комментариев
Блок под капотом
Находится в левой части моторного отсека, рядом с аккумулятором.
Фото — пример исполнения
Пример схемы с крышки блока
Предохранители

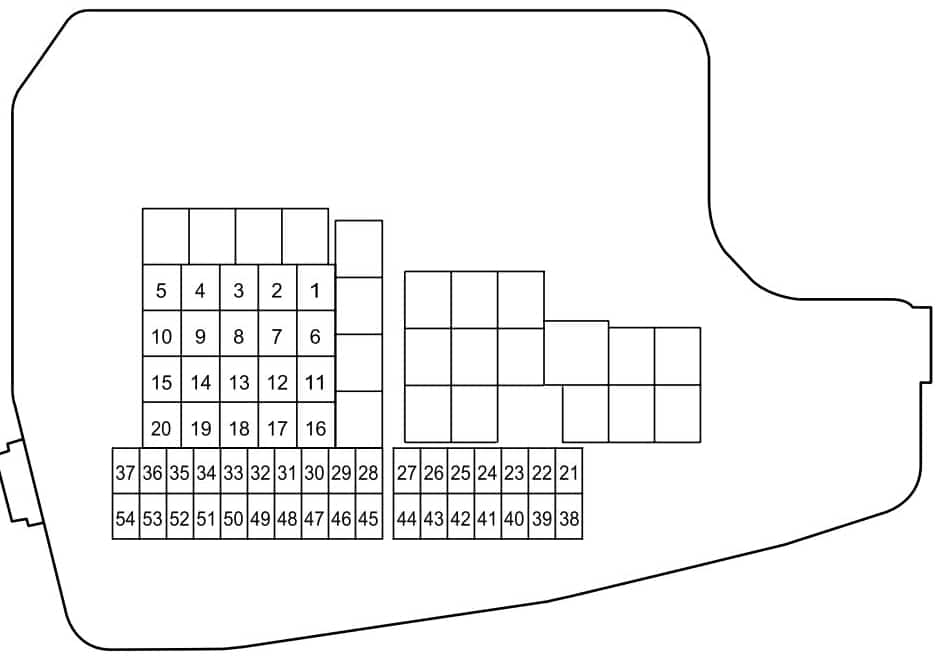

Схема предохранителей
Назначение предохранителей
p, blockquote 20,0,0,0,0 —>
| 1 | 30А ADD FAN GE — Вентилятор охлаждения двигателя |
| 2 | 30А IG2 — Защита различных электрических цепей |
| 3 | 30А INJECTOR — Система управления двигателем |
| 4 | 40А FAN DE — Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 — Электрические стеклоподъемники |
| 6 | Резерв |
| 7 | 40А ADD FAN DE — Вентилятор охлаждения двигателя |
| 8 | 20А EVVT — Система управления двигателем |
| 9 | 40А DEFOG — Электрический подогрев заднего стекла |
| 10 | 40А DCDC DE — Защита различных электрических целей |
| 11 | 30А FAN GE — Вентилятор охлаждения двигателя |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 40А ENG.MAIN — Система управления двигателем |
| 16 | 50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 17 | 50А CABIN +B — Защита различных электрических цепей |
| 18 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| 19 | 40А HEATER — Отопитель / Кондиционер |
| 20 | 30А DCDC REG — Защита различных электрических цепей |
| 21 | 7,5А ENGINE IG1 — Система управления двигателем |
| 22 | 15А C/U IG1 — Защита различных электрических цепей |
| 23 | H/L LOW L HID L — Фара (левая), фара ближнего света (левая) |
| 24 | 15А H/L LOW R — Фара ближнего света (правая) |
| 25 | 15А ENGINE 3 — Система управления двигателем |
| 26 | 15А ENGINE 2 — Система управления двигателем |
| 27 | 15А ENGINE 1 — Система управления двигателем |
| 28 | 15А AT — Система управления коробкой передач, замок зажигания |
| 29 | 20А H/CLEAN — Омыватель фар |
| 30 | 7,5А А/С — Кондиционер |
| 31 | 15А — AT PUMPСистема управления коробкой передач |
| 32 | 10А STOP — Стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER — Очиститель заднего стекла |
| 34 | 20А H/L HI — Фары дальнего света |
| 35 | 15А HID R — Фара (правая) |
| 36 | 15А FOG — Передние противотуманные фары |
| 37 | 7,5А ENG.+B — Система управления двигателем |
| 38 | 7,5А AUDIO2 — Аудиосистема |
| 39 | 5А GLOW SIG — Система управления двигателем |
| 40 | 7,5А METER2 — Комбинация приборов |
| 41 | 10А METER1 — Комбинация приборов |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 | 25А BOSE — Автомобили,оборудованные аудиосистемой Bose |
| 44 | 15А AUDIO 1 — Аудиосистема |
| 45 | 30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 46 | 15А FUEL PUMP — Топливная система |
| 47 | 25А FUEL WARM — Подогрев топлива |
| 48 | TAIL — Габариты |
| 49 | Резерв |
| 50 | 50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака |
| 51 | Резерв |
| 52 | 15А R.OUTLET2 — Электрические розетки |
| 53 | 15А HORN — Звуковой сигнал |
| 54 | 15А ROOM — Плафон освещения салона |
Обозначение реле
p, blockquote 24,0,0,0,0 —>
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| FUEL PUMP RELAY | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
Помогла ли данная статья или может Вы нашли неточность — пишите всё в комментарии.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Блок предохранителей в моторном отсеке
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Легенда с обложки блока
Блок предохранителей
Диаграмма
Обозначение
| 1 | 30А ADD FAN GE — Вентилятор охлаждения двигателя |
| 2 | 30A IG2 — Защита различных электрических цепей |
| 3 | ИНЖЕКТОР 30А — Система управления двигателем |
| 4 | 40А FAN DE — Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 — Электрические стеклоподъемники |
| 6 | бронировать |
| 7 | 40А ADD FAN DE — Вентилятор охлаждения двигателя |
| 8 | 20А EVVT — Система управления двигателем |
| 9 | 40А DEFOG — Электрообогрев заднего стекла |
| 10 | 40A DCDC DE — Защита различного электрического назначения |
| 11 | 30А FAN GE — Вентилятор охлаждения двигателя |
| 12 | бронировать |
| 13 | бронировать |
| 14 | бронировать |
| 15 | 40А ENG.MAIN — Система управления двигателем |
| 16 | 50A ABS / DSC M — антиблокировочная тормозная система (ABS), противоскользящая система (DSC) |
| 17 | 50A CABIN + B — Защита различных электрических цепей |
| 18 | 20А WIPER — Очиститель и омыватель лобового стекла. |
| 19 | НАГРЕВАТЕЛЬ 40А — Обогреватель / кондиционер |
| 20 | 30A DCDC REG — Защита различных электрических цепей |
| 21 год | 7,5А ENGINE IG1 — Система управления двигателем |
| 22 | 15A C / U IG1 — Защита различных электрических цепей |
| 23 | H / L LOW L HID L — Фара (левая), фара ближнего света (левая) |
| 24 | 15А H / L LOW R — Фара ближнего света (правая) |
| 25 | 15A ENGINE 3 — Система управления двигателем |
| 26 год | 15A ENGINE 2 — Система управления двигателем |
| 27 | 15A ENGINE 1 — Система управления двигателем |
| 28 год | 15A AT — Система управления коробкой передач, замок зажигания |
| 29 | 20A H / CLEAN — Омыватель фар |
| 30 | 7,5А А / С — Кондиционер |
| 31 год | 15A — AT PUMP Система управления трансмиссией |
| 32 | 10A STOP — стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER — Очиститель заднего стекла |
| 34 | 20А H / L HI — Фары дальнего света |
| 35 год | 15А HID R — Фара (правая) |
| 36 | 15A FOG — Передние противотуманные фары |
| 37 | 7,5А ENG. + B — Система управления двигателем |
| 38 | 7,5A AUDIO2 — Аудиосистема |
| 39 | 5А GLOW SIG — Система управления двигателем |
| 40 | 7,5A METER2 — Комбинация приборов |
| 41 год | 10A METER1 — Комбинация приборов |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 год | 25A BOSE — Автомобили, оснащенные аудиосистемой Bose |
| 44 год | 15A AUDIO 1 — Аудиосистема |
| 45 | 30A ABS / DSC S — антиблокировочная тормозная система (ABS), противоскользящая система (DSC) |
| 46 | 15A FUEL PUMP — Топливная система |
| 47 | 25А FUEL WARM — Подогрев топлива |
| 48 | ХВОСТ — Размеры |
| 49 | бронировать |
| 50 | 50А HAZARD — Габаритные огни, указатели поворота, передние и задние габаритные огни, освещение номерного знака. |
| 51 | бронировать |
| 52 | 15A R.OUTLET2 — электрические розетки |
| 53 | 15А HORN — Звуковой сигнал |
| 54 | КОМНАТА 15А — Плафон внутреннего освещения |
Реле
Схема реле
Обозначение
| РЕЛЕ TNS (ХВОСТ) | РЕЛЕ TNS (РАЗМЕР) |
| РЕЛЕ КОНДИЦИОНЕРА | РЕЛЕ КОНДИЦИОНЕРА ВОЗДУХА |
| РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ЭЛЕКТРИЧЕСКИЙ НА ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА | РЕЛЕ ЭЛЕКТРОПЕРЕДАЧИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| ФАРНОЕ РЕЛЕ | РЕЛЕ ФАРЫ |
| РЕЛЕ СТАРТЕРА | РЕЛЕ СТАРТЕРА |
| РЕЛЕ ВОЗДУХОДУВКИ | РЕЛЕ ВЕНТИЛЯТОРА |
| ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ГРАФИКИ ПЕРЕМЕННОГО КЛАПАНА | РЕЛЕ ЗАРЯДА ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНЕГО ОКНА | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| ВЫХОДНОЕ РЕЛЕ | ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ РЕЛЕ |
| РЕЛЕ ЗАДНЕЙ ФАРЫ | РЕЛЕ ФАРЫ (НИЗКИЙ) |
| РЕЛЕ IG1 | РЕЛЕ ЗАЖИГАНИЯ |
| РЕЛЕ ПЕРЕДНЕГО ПРОТИВОТУМАННОГО ФАРА | РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФОН |
| РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА №2 |
| ГЛАВНОЕ РЕЛЕ | ГЛАВНОЕ РЕЛЕ |
| РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА №3 |
| РЕЛЕ ДХО | РЕЛЕ ДХО |
| РОГОВОЕ РЕЛЕ | СИГНАЛЬНОЕ РЕЛЕ |
| РЕЛЕ ACC ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА |
Блок предохранителей в салоне
Находится под защитным кожухом на левой стойке, под панелью приборов, рядом с ногой водителя.
Фото например
Диаграмма
Назначение
| 1 | 30А P.SEAT D — Электрорегулировка сиденья (для некоторых версий) |
| 2 | 30А P.WINDOW 3 — Электростеклоподъемники |
| 3 | 15A R.OUTLET3 — Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 — Электрические стеклоподъемники |
| 5 | 15A SRS2 / ESCL — Замок рулевого вала |
| 6 | 25А D.LOCK — Центральный электрозамок |
| 7 | 20А SEAT WARM — Электрический подогрев сидений (для некоторых версий) |
| 8 | 10А SUNROOF — Вентиляционный люк в крыше (для некоторых версий) |
| 9 | 15A F.OUTLET — Передние электрические розетки (прикуриватель) |
| 10 | 7,5А MIRROR — Электропривод регулировки зеркал заднего вида. |
| 11 | 15А R.OUTLET1 — Задние электрические розетки (для некоторых версий) |
| 12 | бронировать |
| 13 | бронировать |
| 14 | бронировать |
| 15 | бронировать |
| 16 | бронировать |
| 17 | 7.5A M.DEF — Наружные зеркала с электрообогревом |
| 18 | 20А R.SEAT W — Подогрев сидений |
| 19 | бронировать |
| 20 | 7,5А AT IND — Индикатор трансмиссии |
| 21 год | 30A P.SEAT P — Электропривод регулировки сиденья |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Engine compartment fuse box
It is installed on the left side of the engine compartment, next to the battery.
Legend
Fuse box
Diagram
Assignment
| 1 | 30А ADD FAN GE – Engine cooling fan |
| 2 | 30A IG2 – Protection of various electrical circuits |
| 3 | 30A INJECTOR – Engine management system |
| 4 | 40А FAN DE – Engine cooling fan |
| 5 | 30А P.WINDOW1 – Power windows |
| 6 | Reserve |
| 7 | 40А ADD FAN DE – Engine cooling fan |
| 8 | 20А EVVT – Engine management system |
| 8 | 40А DEFOG – Electric heated rear window |
| 10 | 40A DCDC DE – Protection of various electrical purposes |
| 11 | 30А FAN GE – Engine cooling fan |
| 12 | Reserve |
| 13 | Reserve |
| 14 | Reserve |
| 15 | 40А ENG.MAIN – Engine management system |
| 16 | 50A ABS / DSC M – Anti lock braking system (ABS), anti-skid system (DSC) |
| 17 | 50A CABIN + B – Protection of various electrical circuits |
| 18 | 20А WIPER – Cleaner and washer of a windshield |
| 19 | 40A HEATER – Heater / Air Conditioner |
| 20 | 30A DCDC REG – Protection of various electrical circuits |
| 21 | 7,5А ENGINE IG1 – Engine management system |
| 22 | 15A C / U IG1 – Protection of various electrical circuits |
| 23 | H / L LOW L HID L – Headlamp (left), low beam headlamp (left) |
| 24 | 15А H / L LOW R – Low beam headlamp (right) |
| 25 | 15A ENGINE 3 – Engine management system |
| 26 | 15A ENGINE 2 – Engine management system |
| 27 | 15A ENGINE 1 – Engine management system |
| 28 | 15A AT – Transmission control system, ignition lock |
| 29 | 20А H / CLEAN – Headlight washer |
| 30 | 7,5А А / С – Air conditioner |
| 31 | 15A – AT PUMP Transmission control system |
| 32 | 10A STOP – Brake lights, rear fog lamp |
| 33 | 15А R.WIPER – Rear window cleaner |
| 34 | 20А H / L HI – High beam headlamps |
| 35 | 15А HID R – Headlight (right) |
| 36 | 15A FOG – Front fog lights |
| 37 | 7,5А ENG. + B – Engine management system |
| 38 | 7,5A AUDIO2 – Audio system |
| 39 | 5А GLOW SIG – Engine management system |
| 40 | 7,5A METER2 – Instrument cluster |
| 41 | 10A METER1 – Instrument cluster |
| 42 | 7,5А SRS1 – Airbags |
| 43 | 25A BOSE – Cars equipped with Bose audio system |
| 44 | 15A AUDIO 1 – Audio system |
| 45 | 30A ABS / DSC S – Anti lock braking system (ABS), anti-skid system (DSC) |
| 46 | 15A FUEL PUMP – Fuel system |
| 47 | 25А FUEL WARM – Fuel heating |
| 48 | TAIL – Dimensions |
| 49 | Reserve |
| 50 | 50А HAZARD – Hazard lights, direction indicators, front and rear parking lights, license plate lights |
| 51 | Reserve |
| 52 | 15А R.OUTLET2 – Electrical sockets |
| 53 | 15А HORN – Sound signal |
| 54 | 15A ROOM – Interior lighting plafond |
Relay
Relay circuit
Designation
| TNS RELAY (TAIL) | TNS RELAY (SIZE) |
| A/C RELAY | AIR CONDITIONING RELAY |
| FUELINJECTOR RELAY | FUEL INJECTOR RELAY |
| ELECTRIC AT OR OIL PUMP RELAY | ELECTRIC TRANSMISSION RELAY OR TRANSMISSION OIL PUMP RELAY |
| HEADLIGHT HI RELAY | HEADLAMP RELAY |
| STARTER RELAY | STARTER RELAY |
| BLOWER RELAY | FAN RELAY |
| ELECTRIC VARIABLE VALVE TIMING RELAY | ELECTRIC VALVE CHARGE RELAY |
| REAR WINDOW DEFROSTER RELAY | REAR WINDOWS DEFROST RELAY |
| FUEL PUMP RELAY | FUEL PUMP RELAY |
| OUTLET RELAY | ELECTRIC SOCKET RELAYS |
| HEADLIGHT LO RELAY | HEADLAMP RELAY (LOW) |
| IG1 RELAY | IGNITION RELAY |
| FRONT FOG LIGHT RELAY | FRONT ANTI-FOG LAMP RELAYS |
| COOLING FAN RELAY NO.2 | COOLING FAN RELAY # 2 |
| MAIN RELAY | MAIN RELAY |
| COOLING FAN RELAY NO. 3 | COOLING FAN RELAY # 3 |
| DRL RELAY | DRL RELAY |
| HORN RELAY | SIGNAL RELAY |
| COOLING FAN ACC RELAY | COOLING FAN RELAY |
That’s all. And if you still have questions or know what you can do better or fix it – write in the comments.
Органы управления и комбинация приборов Mazda CX-5 | Мазда СХ-5 с 2017 | Издательство Монолит
Пять плюсов и минусов Mazda CX-5
Mazda CX-5 второго поколения продается в нашей стране с 2017 года, кроссовер пользуется у нас стабильно высоким спросом. «РГ» постаралась выяснить главные плюсы и минусы бестселлера российского модельного ряда японской марки.
Дизайн Mazda CX-5 второго поколения, реализованный в рамках фирменной философии «KODO — душа движения», делает этот SUV одним из самых симпатичных и внешне динамичных. Причем экстерьер «японца» выглядит не только породисто, но и дорого, во внешности сделан явный премиальный акцент.
В ходе смены поколений японский кроссовер получил новое оснащение и подкорректированный интерьер, причем основные новшества достались машинам топовой комплектации Executive.
Здесь выигрышно смотрятся солидные деревянные декоративные вставки, отделка центральной консоли, подлокотников дверей и кресел кожей Nappa, а также люксовая акустика Bose с сабвуфером в багажном отсеке и десятью динамиками.
Мультимедиа после модернизации получила дисплей, который почти не бликует, поскольку обзавелся специальным покрытием. Сильная сторона этой Mazda — также отличная эргономика. Разрезной же диван СХ-5 состоит из трех частей (вот вам и «лыжный лючок», и откидной подлокотник) и складывается в ровную поверхность.
В ходе последней модернизации инженеры перекалибровали подвеску с прицелом на большую плавность хода, однако драйверский настрой, который дарило удачное шасси дореформенного CX-5, никуда не делся. Кроссовер по-прежнему отлично стоит на прямой, охотно заходит на вираж, демонстрируя лишь незначительные крены, а рулевое управление радует остротой и прозрачностью.
Спортивному поведению способствует в том числе и такая фирменная «фишка», как система векторизации тяги G-Vectoring Control, имитирующая блокировку переднего дифференциала, задействуя ESP и регулируя подачу тяги. Подвеска CX-5 при этом — короткоходная, плотная и практически непробиваемая на ямах и дорожных стыках.
Как начальный 2-литровый 150-стильный бензиновый мотор, так и 2,5-литровый 194-сильный бензиновый агрегат не разочаруют в плане динамики, причем наименее мощный двигатель сочетается как с передним, так и с полным приводом, а для топового зарезервирована быстродействующая и достаточно выносливая подключаемая трансмиссия 4х4.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Лампа ближнего света Мазда сх 5 купить в Минске и РБ по низкой цене для MAZDA CX-5 в интернет магазине автозапчастей Кому-то эти слабые места могут показаться придирками, но не стоит забывать в том, что касается безопасности на дороге, мелочей быть не может. Спрашивайте, я на связи!
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блок предохранителей в моторном отсеке
Устанавливается с левой стороны моторного отсека, рядом с аккумулятором.
Легенда
Блок предохранителей
Диаграмма
Назначение
| 1 | 30А ADD FAN GE — Вентилятор охлаждения двигателя |
| 2 | 30A IG2 — Защита различных электрических цепей |
| 3 | ИНЖЕКТОР 30А — Система управления двигателем |
| 4 | 40А FAN DE — Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 — Электрические стеклоподъемники |
| 6 | бронировать |
| 7 | 40А ADD FAN DE — Вентилятор охлаждения двигателя |
| 8 | 20А EVVT — Система управления двигателем |
| 8 | 40А DEFOG — Электрообогрев заднего стекла |
| 10 | 40A DCDC DE — Защита различного электрического назначения |
| 11 | 30А FAN GE — Вентилятор охлаждения двигателя |
| 12 | бронировать |
| 13 | бронировать |
| 14 | бронировать |
| 15 | 40А ENG.MAIN — Система управления двигателем |
| 16 | 50A ABS / DSC M — антиблокировочная тормозная система (ABS), противоскользящая система (DSC) |
| 17 | 50A CABIN + B — Защита различных электрических цепей |
| 18 | 20А WIPER — Очиститель и омыватель лобового стекла. |
| 19 | НАГРЕВАТЕЛЬ 40А — Обогреватель / кондиционер |
| 20 | 30A DCDC REG — Защита различных электрических цепей |
| 21 год | 7,5А ENGINE IG1 — Система управления двигателем |
| 22 | 15A C / U IG1 — Защита различных электрических цепей |
| 23 | H / L LOW L HID L — Фара (левая), фара ближнего света (левая) |
| 24 | 15А H / L LOW R — Фара ближнего света (правая) |
| 25 | 15A ENGINE 3 — Система управления двигателем |
| 26 год | 15A ENGINE 2 — Система управления двигателем |
| 27 | 15A ENGINE 1 — Система управления двигателем |
| 28 год | 15A AT — Система управления коробкой передач, замок зажигания |
| 29 | 20А H / CLEAN — Омыватель фар |
| 30 | 7,5А А / С — Кондиционер |
| 31 год | 15A — AT PUMP Система управления трансмиссией |
| 32 | 10A STOP — стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER — Очиститель заднего стекла |
| 34 | 20А H / L HI — Фары дальнего света |
| 35 год | 15А HID R — Фара (правая) |
| 36 | 15A FOG — Передние противотуманные фары |
| 37 | 7,5А ENG. + B — Система управления двигателем |
| 38 | 7,5A AUDIO2 — Аудиосистема |
| 39 | 5А GLOW SIG — Система управления двигателем |
| 40 | 7,5A METER2 — Комбинация приборов |
| 41 год | 10A METER1 — Комбинация приборов |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 год | 25A BOSE — Автомобили, оснащенные аудиосистемой Bose |
| 44 год | 15A AUDIO 1 — Аудиосистема |
| 45 | 30A ABS / DSC S — антиблокировочная тормозная система (ABS), противоскользящая система (DSC) |
| 46 | 15A FUEL PUMP — Топливная система |
| 47 | 25А FUEL WARM — Подогрев топлива |
| 48 | ХВОСТ — Размеры |
| 49 | бронировать |
| 50 | 50А HAZARD — Габаритные огни, указатели поворота, передние и задние габаритные огни, освещение номерного знака. |
| 51 | бронировать |
| 52 | 15А R.OUTLET2 — Розетки электрические |
| 53 | 15А HORN — Звуковой сигнал |
| 54 | КОМНАТА 15А — Плафон внутреннего освещения |
Реле
Схема реле
Обозначение
| РЕЛЕ TNS (ХВОСТ) | |
| РЕЛЕ КОНДИЦИОНЕРА | |
| РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА | |
| ЭЛЕКТРИЧЕСКИЙ НА ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА | |
| ФАРНОЕ РЕЛЕ | |
| РЕЛЕ СТАРТЕРА | |
| РЕЛЕ ВОЗДУХОДУВКИ | |
| ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ГРАФИКИ ПЕРЕМЕННОГО КЛАПАНА | |
| РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНЕГО ОКНА | |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | |
| ВЫХОДНОЕ РЕЛЕ | |
| РЕЛЕ ЗАДНЕЙ ФАРЫ | |
| РЕЛЕ IG1 | |
| РЕЛЕ ПЕРЕДНЕГО ПРОТИВОТУМАННОГО ФАРА | |
| РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 | |
| ГЛАВНОЕ РЕЛЕ | |
| РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 | |
| РЕЛЕ ДХО | |
| РОГОВОЕ РЕЛЕ | |
| РЕЛЕ ACC ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
Замена аккумулятора
Потребность поменять устаревший аккумулятор на Mazda CX-5 возникает при снижении максимального уровня мощности ниже 25%. Установить емкость можно при помощи нагрузочной вилки либо другим способом. Аккумуляторная батарея, потерявшая более трех четвертей заряда восстановлению не подлежит. Конструкция автомобиля упрощена, поэтому можно осуществить установку даже при отсутствии опыта.
Ход замены аккумулятора включает:
- Предварительно требуется отключить от отрицательного контакта старой батареи датчик электрического тока для отключения питания бортового компьютера.
- Отсоединить все клеммы.
- Затем, требуется снять планку для фиксации.
Затем, требуется подождать около 5-10 минут, пока память импульсно-кодовой модуляции не будет очищена. Затем установите новый аккумулятор в порядке, обратном снятию старого.
Блок под капотом
Он устанавливается в левой части моторного отсека, рядом с аккумулятором.
Фото — пример исполнения
Пример схемы с крышки блока
Предохранители
Схема предохранителей
Назначение предохранителей
p, blockquote 19,0,0,0,0 —>
| 1 | 30А ADD FAN GE — Вентилятор охлаждения двигателя |
| 2 | 30А IG2 — Защита различных электрических цепей |
| 3 | 30А INJECTOR — Система управления двигателем |
| 4 | 40А FAN DE — Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 — Электрические стеклоподъемники |
| 6 | Резерв |
| 7 | 40А ADD FAN DE — Вентилятор охлаждения двигателя |
| 8 | 20А EVVT — Система управления двигателем |
| 9 | 40А DEFOG — Электрический подогрев заднего стекла |
| 10 | 40А DCDC DE — Защита различных электрических целей |
| 11 | 30А FAN GE — Вентилятор охлаждения двигателя |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 40А ENG.MAIN — Система управления двигателем |
| 16 | 50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 17 | 50А CABIN +B — Защита различных электрических цепей |
| 18 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| 19 | 40А HEATER — Отопитель / Кондиционер |
| 20 | 30А DCDC REG — Защита различных электрических цепей |
| 21 | 7,5А ENGINE IG1 — Система управления двигателем |
| 22 | 15А C/U IG1 — Защита различных электрических цепей |
| 23 | H/L LOW L HID L — Фара (левая), фара ближнего света (левая) |
| 24 | 15А H/L LOW R — Фара ближнего света (правая) |
| 25 | 15А ENGINE 3 — Система управления двигателем |
| 26 | 15А ENGINE 2 — Система управления двигателем |
| 27 | 15А ENGINE 1 — Система управления двигателем |
| 28 | 15А AT — Система управления коробкой передач, замок зажигания |
| 29 | 20А H/CLEAN — Омыватель фар |
| 30 | 7,5А А/С — Кондиционер |
| 31 | 15А — AT PUMPСистема управления коробкой передач |
| 32 | 10А STOP — Стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER — Очиститель заднего стекла |
| 34 | 20А H/L HI — Фары дальнего света |
| 35 | 15А HID R — Фара (правая) |
| 36 | 15А FOG — Передние противотуманные фары |
| 37 | 7,5А ENG.+B — Система управления двигателем |
| 38 | 7,5А AUDIO2 — Аудиосистема |
| 39 | 5А GLOW SIG — Система управления двигателем |
| 40 | 7,5А METER2 — Комбинация приборов |
| 41 | 10А METER1 — Комбинация приборов |
| 42 | 7,5А SRS1 — Подушки безопасности |
| 43 | 25А BOSE — Автомобили,оборудованные аудиосистемой Bose |
| 44 | 15А AUDIO 1 — Аудиосистема |
| 45 | 30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 46 | 15А FUEL PUMP — Топливная система |
| 47 | 25А FUEL WARM — Подогрев топлива |
| 48 | TAIL — Габариты |
| 49 | Резерв |
| 50 | 50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака |
| 51 | Резерв |
| 52 | 15А R.OUTLET2 — Электрические розетки |
| 53 | 15А HORN — Звуковой сигнал |
| 54 | 15А ROOM — Плафон освещения салона |
Обозначение реле
p, blockquote 23,0,0,0,0 —>
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| FUEL PUMP RELAY | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
На этом всё. А если остались вопросы или знаете что можно сделать в неё лучше либо исправить — пишите в комментарии.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Блок в салоне
Находится под защитной крышкой на левой стойке около ноги водителя.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фото — пример
p, blockquote 6,0,1,0,0 —>
Схема
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| 1 | 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30А P.WINDOW 3 — Электрические стеклоподъемники |
| 3 | 15А R.OUTLET3 — Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 — Электрические стеклоподъемники |
| 5 | 15А SRS2/ESCL — Замок рулевого вала |
| 6 | 25А D.LOCK — Центральный электрический замок |
| 7 | 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения) |
| 8 | 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения) |
| 9 | 15А F.OUTLET — Передние электрические розетки (прикуриватель) |
| 10 | 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида |
| 11 | 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения) |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 7,5А M.DEF — Электрический подогрев наружных зеркал |
| 18 | 20А R.SEAT W — Подогрев сидений |
| 19 | Резерв |
| 20 | 7,5А AT IND — Индикатор трансмиссии |
| 21 | 30А P.SEAT Р — Электрический привод регулировки сиденья |
Правила выбора и приобретения реле для Мазда CX-5
При выборе реле для вашего автомобиля Мазда CX-5 необходимо учитывать несколько важных факторов. Ниже приведены основные правила, которые помогут вам сделать правильный выбор и приобрести подходящее реле:
Тип реле. Перед покупкой реле для Мазда CX-5 определите, какой тип реле вам необходим. Существуют различные типы реле, такие как электромеханические, твердотельные, активные, пассивные и другие. Каждый тип реле имеет свои особенности и предназначен для конкретных целей, поэтому выберите реле, которое лучше всего подходит для ваших потребностей.
Функциональность
При выборе реле обратите внимание на его функциональные возможности
Убедитесь, что реле обладает всеми необходимыми функциями, такими как защита от перегрузки, защита от короткого замыкания и другие.
Надежность
Важно выбирать реле от надежных производителей, которые известны своим качеством и надежностью. Проверьте репутацию производителя и прочитайте отзывы других пользователей о продукте, чтобы убедиться в его надежности.
Совместимость
При приобретении реле для Мазда CX-5 уточните его совместимость с вашим автомобилем. Убедитесь, что реле подходит к модели и году выпуска вашего автомобиля.
Цена. Сравните цены на реле разных производителей и выберите оптимальное соотношение цены и качества. Не стоит экономить на качестве, но и переплачивать за избыточные функции также нецелесообразно.
Приобретение реле для Мазда CX-5 с учетом указанных правил поможет вам выбрать подходящий вариант, который обеспечит надежное и безопасное функционирование электронных систем вашего автомобиля.
Замена главного предохранителя — УАЗ Patriot, 2.7 л., 2021 года на DRIVE2
Всем привет!Вот и меня не обошла стороной проблема подгорающих контактов главного предохранителя (описано здесь www.drive2.ru/c/536767284102835476/)Решение проблемы очевидно — замена предохранителя.
Некоторые находят выход из положения более тугим подгибом зажимов, либо нанесением смазки для клемм АКБ на контакты. Я считаю это полумерой.
Покурив форум и взяв на вооружение советы бывалых, в магазине ГАЗ был куплен блок БРП-4, метр медного провода, и несколько клемм
Полный размер
Блок с подгоревшими контактами. Три силовых предохранителя 60А, 40А, 60А — вынут
Полный размер
Ключем на 10 откручиваем гайку М6 и снимаем красный силовой провод, приходящий от АКБ. Откусываем кусачками три толстых провода, которые защищают наши предохранители (розовый, коричневый, красный)
Полный размер
Берем новый блок БРП-4, устанавливаем туда предохранители нужного нам номинала (60, 60, 40, 40 резервный). Запитываем блок тремя проводами (можно одним толстым, но я его не нашел)
Полный размер
Попытавшись запихать три клеммы на одну шпильку и поняв, что ничего из этого не выйдет, я откусил их и запаял три провода в одну клемму. Позже заменю эту косичку на один толстый провод.
Полный размер
Припаиваем клеммы к ранее откусанным проводам, которые уходят к потребителям
Полный размер
Запитываем БРП-4 от старого блока. Не забываем вернуть туда же толстый красный провод от АКБ
Полный размер
Подкидываем провода, идущие к потребителям.
Проделав всю эту работу и почитав отчет со стороны, я вот бы что хотел посоветовать:1. Вместо косички из трех красных проводов, лучше установить один толстый.2.
Провода к потребителям (красный, розовый, коричневый) лучше нарастить сантиметров на 30 и каждый кинуть в гофру. Тогда появится возможность разместить БРП-4 где-нибудь на моторном щите или подкрылке.
Сейчас из-за коротких проводов он просто лежит на крышке старого блока.
Как-то так. С уважением.
Цена вопроса: 500 ₽ Пробег: 42 000 км
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
