Блок предохранителей Мазда Demio 2
Рассмотрены авто Мазда 2, Мазда Demio, Мазда Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Размещение блока предохранителей Мазда Demio, Мазда Verisa под капотом.
где находится блок предохранителей в моторном отделе видео.
схема расположения предохранителей в блоке Мазда Demio.
на внутренней стороне нанесена схема расположения предохранителей и реле, также их номинал и обозначение.
Электродвигатель вентилятора конденсатора
Предохранитель для разных цепей
Обогреватель стекла задней двери
Система управления движком
Стоп-сигналы и звуковой сигнал
Предохранитель для разных цепей
Электронный привод дроссельной заслонки
Предохранитель для разных цепей
Антиблокировочная система тормозов (ABS)*
Антиблокировочная система тормозов (ABS)*
Система управления движком
Система управления движком
Далекий свет (левая фара)
Далекий свет (правая фара)
Ближний свет (левая фара)
Ближний свет (правая фара)
Реле:
R2 — реле №1 вентилятора системы остывания,
R3 — реле кондюка,
R4 — реле электродвигателя вентилятора отопителя,
R5 — реле обогревателя заднего стекла,
R6 — реле стартера,
R7 — реле топливного насоса,
R8 — реле близкого света фар,
R9 — реле далекого света фар,
R10 — основное реле,
R11 — реле №2 вентилятора системы остывания,
R12 — реле противотуманных фар
Размещение монтажного блока предохранителей и реле в моторном отделе Мазда 2.
Доборная система отопления
Электродвигатель вентилятора отопителя
Электрический блок управления КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта)
Система управления движком
Обогреватель стекла задней двери
Антиблокировочная система тормозов
Монтажный блок предохранителей в салоне Мазда Demio, Мазда Verasa.
Размещение блока Verasa.
Размещение блока Demio.
где находится блок предохранителей Мазда Demio видео.
схема расположения предохранителей в блоке.
схема предохранителей на крышке блока.
Освещение салона, подсветка багажного отделения, магнитола*
Розетка для подключения дополнительного оборудования (Мазда Verisa)
Электропривод боковых зеркал заднего вида*, магнитола*
Стеклоочистители и омыватели
Система активной сохранности (подушечки сохранности)
Система управления движком
Блок управления АКПП* (Мазда Demio)
Габаритные огни, подсветка номерного знака
Освещение салона, подсветка комбинации устройств
Электромагнитная муфта компрессора кондюка
Стеклоочиститель и омыватель стекла задней двери*
Фонарь заднего хода
Лючок* (Мазда Demio)
Размещение блока предохранителей в салоне Мазда 2.
Электропривод боковых зеркал заднего вида
Стеклоочистители и омыватели
Система активной сохранности
Система управления движком
Блок управления КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта)
Фонари заднего хода
Подсветка композиции устройств
Электромагнитная муфта компрессора кондюка
Стеклочиститель и омыватель стекла задней двери
Обогреватель стекла задней двери
Размещение доп блока в салоне Мазда 2.
Электрический блок управления двигателем и КПП (Контрольно-пропускной пункт — пункт, предназначенный для контроля за проходом (посещением) и пропуска на территорию какого-либо объекта)
Датчик расхода воздуха, система управления движком
Датчик расхода воздуха, система управления движком
Обогреватель боковых зеркал заднего вида
Далекий свет (правая фара)
Далекий свет(левая фара)
Ближний свет (правая фара)
Ближний свет (левая фара)
Размещение реле.
1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы остывания, 3 — реле кондюка, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле близкого света фар, 9 — реле далекого света фар, 10 — основное реле, 11 — реле №2 вентилятора системы остывания, 12 — реле противотуманных фар, 13 — монтажный блок под панелью устройств со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высочайшей скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя глазастителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.
Сравнение цен на блок предохранителей Мазда 6
Вы можете посмотреть на цены, которые магазины автозапчастей и разборки ранее предлагали нашим посетителям, искавшим блок предохранителей на Мазда 6. Это поможет понять, за сколько в среднем можно купить блок предохранителей в Перми, в том числе с учетом стоимости доставки транспортными компаниями. Можно связаться с магазинами и уточнить наличие и стоимость деталей, но мы рекомендуем Вам сэкономить свое время и просто отправить запрос сразу всем магазинам. При отправке запроса рекомендуем указать VIN автомобиля, это позволит правильно подобрать нужную Вам деталь.
Предложения магазинов и разборок Мазда 6
| Запрос: | Блок предохранителей Мазда 6 2004. Тип запчасти: новая или б/у, только в наличии, в Москве |
| Ответ: | в наличие цена 2000 р |
| Запрос: | Блок предохранителей Мазда 6 2004. Тип запчасти: новая или б/у, только в наличии, в Москве |
| Ответ: | Блок предохранителей от 4500 р avtozapchasti-niagara (+79814640512 Viber, WhatsAPP)ЕСТЬ ВСЕ ДЛЯ ВАШЕГО АВТО, ПИШИТЕ НОМЕР С ВАШЕГО И e:mail — ВЫШЛЮ ВСЕ УСЛОВИЯ. ДАННОЕ ПРЕДЛОЖЕНИЕ ДЕЙСТВУЕТ ДВА РАБОЧИХ ДНЯ |
| Запрос: | Блок предохранителей с косой подкапотной Мазда 6 2004 хетчбэк. Тип запчасти: новая или б/у, только в наличии, в Москве |
| Ответ: | 4000 рублей только блок без косы |
Выбор и покупка предохранителей для Mazda Demio
Когда приходит время заменить предохранитель в автомобиле Mazda Demio, необходимо выбрать правильный предохранитель той же амперажности и того же типа, что исходный предохранитель. Неправильный выбор предохранителя может привести к серьезным последствиям, включая повреждение электроники автомобиля.
Перед покупкой проверьте спецификации исходного предохранителя, находящегося на крышке блока предохранителей. Обычно это написано на крышке блока предохранителей, но также это можно найти в руководстве пользователя. Проверьте ампераж и тип предохранителя, а также количество контактов. Приобретайте только качественные предохранители у надежных поставщиков, чтобы избежать катастрофических последствий неправильного выбора предохранителя.
Не забудьте запасаться несколькими предохранителями разных амперажей, чтобы иметь запасные предохранители на случай неожиданных ситуаций и не попасть в неприятности в дороге. В качестве рекомендации, также, можно обратиться к специалисту, который подберет подходящий предохранитель для Mazda Demio.
Предохранители и реле Mazda 6 (GH), 2007 — 2012 г.в.
Основная часть целей питания автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке и салоне. Приведенная информация по расположению и замене предохранителей актуальна для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, в кузове седан, универсал и хэтчбек, с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).
В салоне

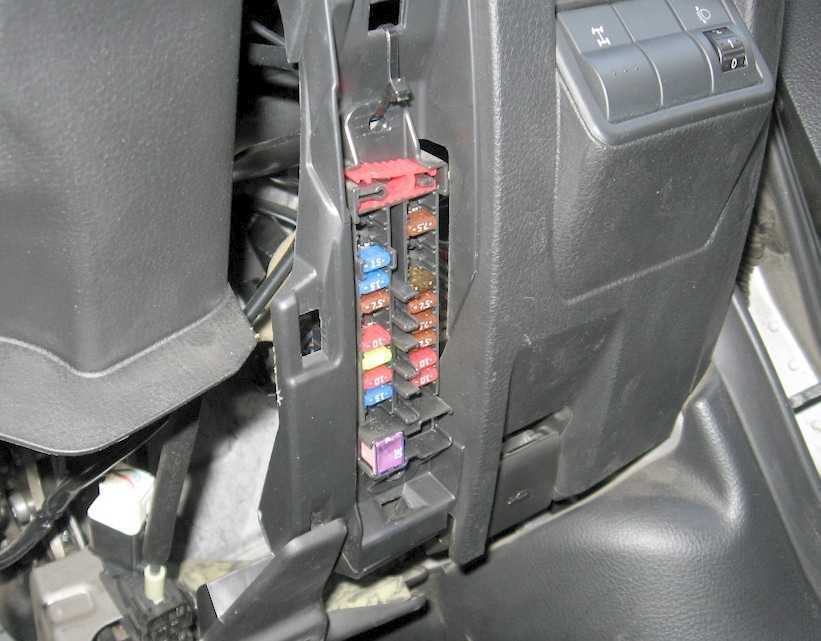

1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…
2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.
Номера предохранителей в монтажном блоке, расположенном в салоне
| Цепи, защищаемые предохранителями, установленными в монтажном блоке салона Мазда 6 (GH) | ||
| Номер | Сила тока, А | Защищаемая цепь |
| 1 | 30 | Стеклоподъемники |
| 2 | 10 | Система адаптивного освещения |
| 3 | 30 | Центральный замок двери |
| 4 | — | Резерв |
| 5 | 7,5 | Освещение панели приборов |
| 6 | 15 | Прикуриватель |
| 7 | 5 | Электропривод боковых зеркал заднего вида |
| 8 | 15 | Электрическая розетка |
| 9 | — | Резерв |
| 10 | — | Резерв |
| 11 | 15 | Система управления двигателем |
| 12 | 5 | Система безопасности |
| 13 | 15 | Панель приборов |
| 14 | — | Резерв |
| 15 | 20 | Стеклоочиститель и стеклоомыватель |
| 16 | 10 | Компрессор кондиционера |
| 17 | 10 | Стеклоочиститель и стеклоомыватель двери задка |
| 18 | 15 | Плафоны освещения салона |
В моторном отсеке
1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…
2) …и снимите крышку. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке
| Цепи, защищаемые предохранителями и реле, установленными в монтажном блоке моторного отсека Мазда 6 (GH) | ||
| Номер | Сила тока, А | Защищаемая цепь |
| Реле | ||
| R1 | Реле компрессора кондиционера | |
| R2 | Главное реле | |
| R3 | Реле ближнего света фар | |
| R4 | Реле стартера | |
| R5 | Реле звукового сигнала | |
| R6 | Задние фонари | |
| R7 | Реле бензонасоса | |
| R8 | Электрическая розетка | |
| R9 | Репе малых оборотов вентилятора системы охлаждения двигателя | |
| R10 | ||
| R11 | Реле дальнего света фар | |
| R12 | Реле высоких оборотов вентилятора системы охлаждения двигателя | |
| R13 | ||
| R14 | Реле обогревателя заднего стекла | |
| R15 | Реле стартера | |
| R16 | Реле передних противотуманных фар | |
| R17 | — | |
| R18 | Реле обогревателя | |
| Предохранители | ||
| 1 | 40 | Отопитель |
| 2 | 40 | — |
| 3 | 30 | Электростеклоподъемники |
| 4 | 40 | Система пуска двигателя |
| 5 | 40 | Защита электрических цепей |
| 6 | 60 | Антиблокировочная система |
| 7 | 30 | Электровентилятор системы охлаждения двигателя |
| 8 | 20 | AUX HEATER |
| 9 | 30 | Электровентилятор системы охлаждения двигателя |
| 10 | 50 | PRECRASH |
| 11 | 40 | Обогреватель заднего стекла |
| 12 | 40 | Электропривод регулировки сиденья |
| 13 | 10 | Система кондиционирования |
| 14 | 15 | Электрическая розетка |
| 15 | DIECER | |
| 16 | — | |
| 17 | 15 | Электропривод люка крыши |
| 18 | 20 | Эпектрообогрев сидений |
| 19 | 15 | Блок управления оборудованием салона |
| 20 | 25 | Аудиосистема |
| 21 | 20 | Омыватель фар |
| 22 | 15 | Противотуманные фары |
| 23 | 25 | Электропривод замка двери |
| 24 | — | |
| 25 | — | |
| 26 | 5 | Стоп-сигналы |
| 27 | 15 | Звуковой сигнал |
| 28 | 5 | Система управления двигателем |
| 29 | 10 | Указатели поворота и аварийная сигнализация |
| 30 | — | — |
| 31 | 10 | Электронная система блокировки рулевого вала |
| 32 | 10 | Система управления двигателем |
| 33 | — | — |
| 34 | 40 | Защита электрических цепей |
| 35 | — | |
| 36 | GLOWSIG | |
| 37 | — | |
| 38 | 7.5 | Электрообогрев зеркал |
| 39 | 30 | Антиблокировочная система и система стабилизации |
| 40 | 15 | Правая лампа ближнего света фар |
| 41 | 15 | Левая лампа ближнего света фар |
| 42 | 10 | Правая лампа дальнего света фар |
| 43 | 10 | Правая лампа ближнего света фар |
| 44 | 15 | Форсунки |
| 45 | 20 | Бензонасос |
| 46 | GLOW | |
| 47 | 10 | Система управления двигателем |
| 48 | 10 | Форсунки |
Главные неисправности электрики
Генератор
Делается различных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электронный ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать своими силами без помощи обученных автомехаников.
Чтоб извлечь из капота деталь, когда возникла острая необходимость, будет нужно поставить кар под смотровую яму. К слову, параллельно допускается поменять ремень (подмена генератора Мазда Демио). Производить ремонт нужно поэтапно.
- Сдернуть кабель (находясь под машинкой).
- Открутить натяжной болт.
- Ослабить крепежный болт.
- Снять со шкива ремень.
Опосля извлечения узла, подмена ремня генератора (Мазда Демио) также стала вероятной. Таковым образом поменять (подмена ремня генератора Мазда Демио) или конкретно агрегат можно без помощи других.
Предохранители
В Мазда Демио предохранители делают подобные функции – защищают электронную сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда перегрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машинку от возгорания.
Магнитола
Элемент нужного удобства можно сделать лучше средством aux (Мазда Демио 2002). Рестайлинг доступно провести своими силами. Будет нужно переходная рамка Мазда Демио, средства находящиеся под рукой.
Не считая рамок (переходная Мазда Демио) необходимо снять подрулевой футляр, вынуть вставку из малеханького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Далее, чтоб создать аукс (aux Мазда Демио 2002), нужно работать с платой устройства (будет нужно проф познания, паяльничек).
Зажигание
Прямое предназначение системы – воспламенение топливно-воздушной консистенции. Тут огромную роль играет трамблер (Мазда Демио). Это распределительный механизм, без которого нереально зажигание.
Чинить электрооборудование японского кара необходимо с опытом.
0 объяснений
Авто гиганты сейчас выпускают авто, оборудованные системами ЭБУ. Эти электрические блоки управления с помощью датчиков…
Выбирая кар, будущий обладатель, полностью резонно анализирует всю информацию, касающуюся интересующего тс. Сейчас благодаря…
Мазда Премаси – многофункциональный и сдержанно стильный кар производства японского автоконцерна Мазда, относящийся к классу…
Советы по эксплуатации электрических предметов в Mazda Demio
Чтобы предотвратить выход из строя предохранителей в вашем автомобиле Mazda Demio, необходимо соблюдать несколько простых правил:
- Никогда не используйте перегруженные розетки или разъемы, так как это может привести к перегрузке электрической системы автомобиля и выходу из строя предохранителей.
- Перед подключением электроприборов в автомобиле Mazda Demio, обязательно проверьте их состояние, а так же соответствие выходных параметров прибора данным в автомобильной документации.
- При подключении электроприборов убедитесь, что выключены все приборы и устройства, которые потребляют электроэнергию, чтобы избежать перегрузки электрической цепи.
- Не допускайте коротких замыканий в электрической системе автомобиля, так как это может разрушить проводку и повредить предохранители.
Соблюдая эти простые правила, вы сможете продлить жизнь предохранителей в вашем автомобиле Mazda Demio и избежать необходимости их частой замены.
Схема предохранителей Mazda Demio / Verisa (DY; 2002–2007)
Блок предохранителей в моторном отсеке
| № | Обозначение | А | Назначение |
| 1 | MAIN | 100 | Главный предохранитель |
| 2 | FAN | 30 | Электродвигатель вентилятора конденсатора |
| 3 | IG KEY1 | 60 | Предохранитель для различных цепей |
| 4 | HEATER | 40 | Отопитель |
| 5 | FUEL PUMP | 15 | Топливный насос |
| 6 | DEFOG | 30 | Обогреватель стекла задней двери |
| 7 | EGI COMP1 | 10 | Система управления двигателем |
| 8 | STOP | 15 | Стоп-сигналы и звуковой сигнал |
| 9 | HAZARD | 15 | Аварийная сигнализация |
| 10 | IG KEY2 | 30 | Предохранитель для различных цепей |
| 11 | ETV | 15 | Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.) |
| 12 | BTN | 25 | Предохранитель для различных цепей |
| 13 | ABS-P | 30 | Антиблокировочная система тормозов (ABS)* |
| 14 | ABS-V | 20 | Антиблокировочная система тормозов (ABS)* |
| 15 | FOG | 15 | Противотуманные фары* |
| 16 | P.WIND | 20 | Электропривод стелоподъемника* |
| 17 | DOOR LOCK | 30 | Центральный замок |
| 18 | EGI INJ | 15 | Система управления двигателем |
| 19 | EGI COMP2 | 15 | Система управления двигателем |
| 20 | HEAD L HI | 10 | Дальний свет (левая фара) |
| 21 | HEAD R HI | 10 | Дальний свет (правая фара) |
| 22 | HEAD LLO HLGN |
10 | Ближний свет (левая фара) |
| 22 | HEAD LLO HID |
20 | Ближний свет (левая фара) |
| 23 | HEAD RLO HLGN |
10 | Ближний свет (правая фара) |
| 23 | HEAD RLO HID |
20 | Ближний свет (правая фара) |
| Реле | |||
| R1 | Реле №1 вентилятора системы охлаждения | ||
| R2 | Реле кондиционера | ||
| R3 | Реле электродвигателя вентилятора отопителя | ||
| R4 | Реле обогревателя заднего стекла | ||
| R5 | Реле стартера | ||
| R6 | Реле топливного насоса | ||
| R7 | Реле ближнего света фар | ||
| R8 | Реле дальнего света фар | ||
| R9 | Главное реле | ||
| R10 | Реле №2 вентилятора системы охлаждения |
* — некоторые модели
1 — Реле противотуманных фар
Блок предохранителей в салоне
| № | Обозначение | А | Назначение |
| 1 | ROOM | 15 | Освещение салона, подсветка багажного отделения, магнитола* |
| 2 | CIGAR | 15 | Прикуриватель |
| 2 | AUX PWR | 15 | Розетка для подключения дополнительного оборудования (Mazda Verisa) |
| 3 | MIRROR | 7,5 | Электропривод боковых зеркал заднего вида*, магнитола* |
| 4 | METER | 10 | Комбинация приборов |
| 5 | WIPER | 20 | Стеклоочистители и смыватели |
| 6 | SAS | 10 | Система активной безопасности (подушки безопасности) |
| 7 | ENGINE | 15 | Система управления двигателем |
| 8 | АУТ | 15 | Блок управления АКПП* (Mazda Demio) |
| 9 | P.WIND | 30 | Электропривод стеклоподъемников* |
| 10 | M.DEF | 7,5 | Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.) |
| 11 | S-WARM | 15 | — (Mazda Demio) |
| 12 | ST.SIG | 7,5 | — (Mazda Demio) |
| 13 | TAIL | 7,5 | Габаритные огни, подсветка номерного знака |
| 14 | ILLUMI | 7,5 | Освещение салона, подсветка комбинации приборов |
| 15 | MAG.CLUCH | 7,5 | Электромагнитная муфта компрессора кондиционера |
| 16 | А/С | 7,5 | Кондиционер |
| 17 | R.WIP | 10 | Стеклоочиститель и омыватель стекла задней двери* |
| 18 | BACK | 10 | Фонарь заднего хода |
| 19 | SUNROOF | 25 | Люк* (Mazda Demio) |
* — некоторые модели
1 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала)
Описание электрооборудования
Специфика работы, набор электрооборудования (Мазда Демио, электрическая схема) принципиально не отличается от похожих моделей, потому что здесь тоже присутствуют функциональные устройства:
- предохранитель;
- управление агрегатом;
- аварийная сигнализация;
- центральный замок;
- электроприводы;
- антиблокировочная система тормозов.
Каждый элемент по отдельности выполняет определенную функцию.
Электросхемы (Мазда Демио электрическая схема), отдельные блоки используются для работы агрегатов, деталей. Они обеспечивают работоспособность ключевых, второстепенных узлов.
Порядок замены предохранителей
В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:
- Необходимо отключить зажигание;
- Отсоединить аккумулятор от питания;
- Произвести демонтаж наружной защитной накладки блока предохранителей;
- Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
- Отверткой выкрутите винты крепления;
- При помощи защелки произведите извлечение устройства;
- Установите новый предохранитель и в обратном порядке повторите процедуру.
Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи. Мазда 3 имеет два комплекта блоков предохранителей также один реле
Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона
Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.
0 комментариев
Мазда Премаси – функциональный и сдержанно элегантный автомобиль производства японского автоконцерна Мазда, относящийся к классу…
Мазда Премаси — автомобиль японского производства, относящийся к классу малотиражных минивэнов. Первая модель этой серии…
Mazda Premacy– один из лучших представителей японского автопрома, позиционируемый, на автомобильном рынке, как семейный минивэн…
Мазда Демио dy — предохранители и реле
Mazda Demio DY (2 поколение) выпускалось в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году с маркировками DY3R, DY3W, DY5R, DY5W. За это время модель прошла рестайлинг. В нашей публикации вы найдёте описание реле и предохранителей Мазда Демио dy со схемами блоков и фото примерами исполнения. Выделим предохранитель прикуривателя. Данные схемы подойдут так же и владельцам Mazda Verisa
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Не подходит поколение модели? Вот описание для 1 го.
p, blockquote 4,0,0,0,0 —>
Блоки в салоне
Блок предохранителей
Он расположен в нижней части панели приборов, не далеко от руля, за защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Пример обозначений с крышки блока
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Описание
p, blockquote 13,0,0,0,0 —>
| 1 | 15А ROOM — Освещение салона, подсветка багажного отделения, магнитола |
| 2 | 15А CIGAR — Прикуриватель |
| 2 | 15А AUX PWR — Розетка для подключения дополнительного оборудования (Mazda Verisa) |
| 3 | 7,5А MIRROR — Электропривод боковых зеркал заднего вида, магнитола |
| 4 | 10А METER — Комбинация приборов |
| 5 | 20А WIPER — Стеклоочистители и смыватели |
| 6 | 10А SAS — Система активной безопасности (подушки безопасности) |
| 7 | 15А ENGINE — Система управления двигателем |
| 8 | 15А АУТ — Блок управления АКПП (Mazda Demio) |
| 9 | 30А P.WIND — Электропривод стекло подъемников |
| 10 | 7,5А M.DEF — Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.) |
| 11 | 15А S-WARM — Подогрев сидений |
| 12 | 7,5А ST.SIG — Зажигание, Стартер, Запуск |
| 13 | 7,5А TAIL — Габаритные огни, подсветка номерного знака |
| 14 | 7,5А — Освещение салона, подсветка комбинации приборов |
| 15 | 7,5А MAG.CLUCH — Электро магнитная муфта компрессора кондиционера |
| 16 | 7,5А А/С — Кондиционер |
| 17 | 10А R.WIP — Стеклоочиститель и омыватель стекла задней двери |
| 18 | 10А BACK — Фонарь заднего хода |
| 19 | 25А SUNROOF — Люк* (Mazda Demio) |
Некоторые реле установлены в салоне вне блока предохранителей.
p, blockquote 15,1,0,0,0 —>
Схема расположения
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Расшифровка
p, blockquote 18,0,0,0,0 —>
- 13 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала)
- 14 — прикуриватель
- 15 — датчик наличия ключа в замке зажигания
- 16 — замок зажигания.
Блок под капотом
Находится в левой части подкапотного пространства.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Фото — пример исполнения
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Схема с крышки блока
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Обозначение предохранителей
p, blockquote 27,0,0,0,0 —>
| 1 | 100А MAIN — Главный предохранитель |
| 2 | 30А FAN — Электродвигатель вентилятора конденсатора |
| 3 | 60А IG KEY1 — Предохранитель для различных цепей |
| 4 | 40А HEATER — Отопитель |
| 5 | 15А FUEL PUMP — Топливный насос |
| 6 | 30А DEFOG — Обогреватель стекла задней двери |
| 7 | 10А EGI COMP1 — Система управления двигателем |
| 8 | 15А STOP — Стоп-сигналы и звуковой сигнал |
| 9 | 15А HAZARD — Аварийная сигнализация |
| 10 | 30А IG KEY2 — Предохранитель для различных цепей |
| 11 | 15А ETV — Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.) |
| 12 | 25А BTN — Предохранитель для различных цепей |
| 13 | 30А ABS-P — Анти блокировочная система тормозов (АБС) |
| 14 | 20А ABS-V — Анти блокировочная система тормозов (АБС) |
| 15 | 15А FOG — Противотуманные фары |
| 16 | 20А P.WIND — Электропривод стело подъемника |
| 17 | 30А DOOR LOCK — Центральный замок |
| 18 | 15А EGI INJ — Система управления двигателем |
| 19 | 15А EGI COMP2 — Система управления двигателем |
| 20 | 10А HEAD L HI — Дальний свет (левая фара) |
| 21 | 10А HEAD R HI — Дальний свет (правая фара) |
| 22 | 10А HEAD LLO HLGN — Ближний свет (левая фара) |
| 22 | 20А HEAD LLO HID — Ближний свет (левая фара) |
| 23 | 10А HEAD RLO HLGN — Ближний свет (правая фара) |
| 23 | 20А HEAD RLO HID — Ближний свет (правая фара) |
Назначение реле
p, blockquote 28,0,0,0,0 —>
- R1 Реле №1 вентилятора системы охлаждения
- R2 Реле кондиционера
- R3 Реле электродвигателя вентилятора отопителя
- R4 Реле обогревателя заднего стекла
- R5 Реле стартера
- R6 Реле топливного насоса
- R7 Реле ближнего света фар
- R8 Реле дальнего света фар
- R9 Главное реле
- R10 Реле №2 вентилятора системы охлаждения
p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>
На этом мы закачиваем данный материал. Помог ли он вам? Если остались вопросы — задавайте их в комментарии.
Предохранители и реле под капотом Дэу Матиз
Монтажный блок предохранителей и реле под капотом у Дэу Матиз расположен со стороны водителя, возле АКБ и крыла.
Схема блока предохранителей и реле в моторном отсеке Дэу Матиз
Описание предохранителей монтажного блока в подкапотном пространстве
| Номер | № на
фото |
Номинал | Назначение предохранителей |
|---|---|---|---|
| Ef1 | 1 | 50 | АБС (опция) |
| Ef2 | 2 | 40 | Все потребители, запитанные независимо от положения ключа в выключателе зажигания (постоянное питание) |
| Ef3 | 21 | 10 | Топливный насос (10А)
или Противотуманные фары (15А) |
| Ef4 | 20 | 10 | Электропитание ЭБУ от выключателя зажигания, обмотка реле топливного насоса, блок АБС (опция), предварительное возбуждение генератора (при пуске), вывод «В» блока катушек зажигания, датчик скорости |
| Ef5 | 19 | 10 | Резерв |
| Ef6 | 18 | 20 | Электровентилятор отопителя |
| Ef7 | 17 | 15 | Элемент обогрева стекла двери задка |
| Ef8 | 16 | 10 | Дальний свет правой фары |
| Ef9 | 15 | 10 | Дальний свет левой фары |
| Ef10 | 14 | 10 | Ближний свет правой фары |
| Ef11 | 13 | 10 | Ближний свет левой фары |
| Ef12 | 12 | 10 | Габаритный свет правой фары и правого заднего фонаря |
| Ef13 | 11 | 10 | Габаритный свет левой фары, левого заднего фонаря и фонари освещения номерного знака |
| Ef14 | 10 | 10 | Муфта компрессора кондиционера (опция) |
| Ef15 | 9 | 30 | Электровентилятор системы охлаждения |
| Ef16 | 8 | 10 | Резерв |
| Ef17 | 7 | 10 | Звуковой сигнал |
| Ef18 | 6 | 20 | Электропитание реле ламп головного света, переключатель дальнего света фар |
| Ef19 | 5 | 15 | Постоянное электропитание ЭБУ, обмотка главного реле, обмотка реле муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера, электропитание реле топливного насоса |
| Ef20 | 4 | 15 | Противотуманные фары |
| Ef21 | 3 | 15 | Резерв |
Описание реле монтажного блока в подкапотном пространстве
| Номер | Наименование | Назначение |
|---|---|---|
| К1 | Реле высокой частоты вращения вентилятора системы охлаждения | Электровентилятор системы охлаждения (высокая частота вращения) |
| К2 | Главное реле | ЭБУ, обмотка реле муфты компрессора кондиционера, обмотка реле высокой частоты вращения электровентилятора системы охлаждения, обмотка реле низкой частоты вращения электровентилятора системы охлаждения, датчики концентрации кислорода и положения распределительного вала, топливные форсунки, клапаны рециркуляции отработавших газов и продувки адсорбера |
| КЗ | Реле вентилятора отопителя и обогрева стекла двери задка | Переключатель режимов работы электровентилятора отопителя, выключатель элемента обогрева стекла двери задка |
| К4 | Реле противотуманных фар | Противотуманные фары |
| К5 | Реле топливного насоса | Топливный насос |
| К6 | Реле звукового сигнала (опция) | Звуковой сигнал |
| К7 | Реле низкой частоты вращения вентилятора радиатора системы охлаждения | Электровентилятор системы охлаждения (низкая частота вращения) |
| К8 | Реле головного света | Лампы головного света |
| К9 | Реле наружного освещения | Габаритный свет, подсветка комбинации приборов |
| К10 | Реле компрессора кондиционера | Муфта компрессора кондиционера (опция) |
Основные принципы электропитания и предохранения
Электропитание – это процесс обеспечения электрической энергией всех элементов системы управления автомобилем. Каждый элемент потребляет свою долю энергии, и их совокупная потребляемая мощность определяется рабочим напряжением системы
Важно следить за тем, чтобы напряжение не падало ниже нормы для каждого элемента
Важным элементом электропитания являются предохранители, которые защищают систему от перегрузок. Перегрузка может возникнуть в результате повреждения проводки, короткого замыкания или неправильной установки оборудования. Предохранитель отключает подводимую электроэнергию в случае перегрузки, что позволяет избежать неправильной работы системы, либо ее поломки.
Важно знать, какие предохранители и какой ампераж устанавливать для каждого элемента системы. Неправильно выбранная мощность предохранителей может привести к неисправности системы, а в некоторых случаях – к пожару
Поэтому рекомендуется серьезно отнестись к выбору предохранителей и не самостоятельно изменять их параметры.
Багажник:
В Mazda Demio реле также может располагаться в багажнике автомобиля. Для доступа к реле вам нужно открыть багажник и осмотреть область близко к задней стенке. Реле может быть закреплено на багажной полке или на боковых стенах багажника.
Чтобы найти реле в багажнике, вы можете использовать инструкцию, поставляемую вместе с автомобилем. В ней должна быть указана точная информация о месте расположения реле в багажнике, а также особенности его установки и замены.
Если вы не можете найти информацию в инструкции, вам может потребоваться обратиться к механику или автосервису для получения дополнительной помощи по поиску реле в багажнике вашего Mazda Demio.
Блок предохранителей Mazda Demio 2
Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.
где находится блок предохранителей в моторном отсеке видео.
схема расположения предохранителей в блоке Mazda Demio.
на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.
Электродвигатель вентилятора конденсатора
Предохранитель для различных цепей
Обогреватель стекла задней двери
Система управления двигателем
Стоп-сигналы и звуковой сигнал
Предохранитель для различных цепей
Электрический привод дроссельной заслонки
Предохранитель для различных цепей
Антиблокировочная система тормозов (ABS)*
Антиблокировочная система тормозов (ABS)*
Система управления двигателем
Система управления двигателем
Дальний свет (левая фара)
Дальний свет (правая фара)
Ближний свет (левая фара)
Ближний свет (правая фара)
Реле:
R2 — реле №1 вентилятора системы охлаждения,
R3 — реле кондиционера,
R4 — реле электродвигателя вентилятора отопителя,
R5 — реле обогревателя заднего стекла,
R6 — реле стартера,
R7 — реле топливного насоса,
R8 — реле ближнего света фар,
R9 — реле дальнего света фар,
R10 — главное реле,
R11 — реле №2 вентилятора системы охлаждения,
R12 — реле противотуманных фар
Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.
Дополнительная система отопления
Электродвигатель вентилятора отопителя
Электронный блок управления КПП
Система управления двигателем
Обогреватель стекла задней двери
Антиблокировочная система тормозов
Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.
Расположение блока Verasa.
Расположение блока Demio.
где находится блок предохранителей Mazda Demio видео.
схема расположения предохранителей в блоке.
схема предохранителей на крышке блока.
Освещение салона, подсветка багажного отделения, магнитола*
Розетка для подключения дополнительного оборудования (Mazda Verisa)
Электропривод боковых зеркал заднего вида*, магнитола*
Стеклоочистители и омыватели
Система активной безопасности (подушки безопасности)
Система управления двигателем
Блок управления АКПП* (Mazda Demio)
Габаритные огни, подсветка номерного знака
Освещение салона, подсветка комбинации приборов
Электромагнитная муфта компрессора кондиционера
Стеклоочиститель и омыватель стекла задней двери*
Фонарь заднего хода
Люк* (Mazda Demio)
Расположение блока предохранителей в салоне Mazda 2.
Электропривод боковых зеркал заднего вида
Стеклоочистители и омыватели
Система активной безопасности
Система управления двигателем
Блок управления КПП
Фонари заднего хода
Подсветка комбинации приборов
Электромагнитная муфта компрессора кондиционера
Стеклочиститель и омыватель стекла задней двери
Обогреватель стекла задней двери
Расположение дополнительного блока в салоне Mazda 2.
Электронный блок управления двигателем и КПП
Датчик расхода воздуха, система управления двигателем
Датчик расхода воздуха, система управления двигателем
Обогреватель боковых зеркал заднего вида
Дальний свет (правая фара)
Дальний свет(левая фара)
Ближний свет (правая фара)
Ближний свет (левая фара)
Расположение реле.
1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуманных фар, 13 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.
Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html
Предохранители и их назначение
Предохранители — это своего рода защита электрической системы автомобиля от перегрузок и коротких замыканий. В Mazda Demio предохранители расположены в салоне и в моторном отсеке.
Каждый предохранитель имеет определенную мощность, которая указывается на самом предохранителе или в руководстве по эксплуатации. При превышении этой мощности, предохранитель срабатывает и прерывает цепь, защищая электронные компоненты от повреждений.
В Mazda Demio различаются два типа предохранителей: малый и крупный. Малые предохранители используются для защиты от небольших перегрузок, например, для системы освещения, а крупные предохранители — для защиты от частых и значительных перегрузок, например, для системы зажигания двигателя.
Неправильное замыкание или неисправность электронных компонентов может привести к перегрузке и перегоранию предохранителя. Поэтому, если заметили, что какая-то функция автомобиля перестала работать, рекомендуется проверить состояние предохранителей и при необходимости заменить их на новые.
