Предохранители мазда 626: где находятся, замена

Артикул и примерная цена на оригинальный стартер Мазда 626

В Mazda 626 используется несколько типов стартеров. Самый редкий узел имеет мощность 1,0 кВт. Mazda перестала работать с этими стартерами. Поэтому рекомендуется использовать номер детали Ford F7RU11000AA как замену оригиналу. Цена товара от 6700 руб.

Некоторые автомобили Mazda 626 имеют стартер мощностью 1,2 кВт. Это номер детали FP5018400. Стоимость корпоративного сайта. от 12000 до 16000 рублей.

Наиболее распространены на автомобилях Mazda 626 стартеры мощностью 1,4 кВт. Они поставляются с номером детали F02Z110002B. Стоимость нового домашнего агрегата начинается от 11 200 рублей. Покупая изделие для автоматической разборки, вам нужно будет заплатить более 3800 рублей.

Как найти место установки предохранителя mazda Xedos 6

Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:

— в подкапотном пространстве со стороны водителя;
— возле положительной клеммы аккумуляторной батареи;
— в салоне под приборной панелью;
— в салоне в районе бардачка;
— на торцах торпеды;
— под задним сиденьем (в некоторых моделях BMW);
— в багажнике под обивкой с правой или левой стороны.
— В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.

Не стало искры. Трамблёр. Ремонт.

Пару дней назад машина просто остановилась на дороге и отказалась заводиться. На помощь приехали ребята и выяснилось, что нет искры и топливный насос чёт не качал бенз. Как так, подумал… две поломки сразу? Не может быть такого.

Все контакты, провода, предохранители проверили. Грешили на фишку под диваном, что на топливный насос.

Ребята сняли крышку с трамблера и выяснилось, что уголька там нет и контакты все окислились. Поставили крышку с такого же х9 — результат нулевой. Все таки трамблер? Вот только не ясно, почему топливо не подавалось. Завестись так и не удалось… Ребята сказали, что это катушка или комутатор.

На след. день машину посмотрел еще один парень, он снял комутатор, проверил катушку и сказал, что она рабочая. Значит комутатор полетел…

Еще на след. день у одного мужичка взяли трамблёр, чтобы уже точно быть уверенным. Мужичок тот поставил его и она завелась без проблем. Я там не присутствовал, но как сказал батя, проблема была еще с контактами в фишке на топливный под диваном. Он дал нам день поездить, проверить как работает трамблёр и решить берем мы его или нет.

Попасть на 180 баксов на ровном месте не очень хотелось, а машина нужна сейчас очень сильно, заказывать контрактный трамблер и ждать пол месяца не вариант, делать комутатор тоже не вариант. Решил поехать посмотреть такой на базаре. Нашел — 70 баксов. Почти его купил, но что-то подсказывало не делать это, я решил перестраховаться. Пошел к машине, разобрал трамблёр, поставил туда свой комутатор и она завелась… ппц… вот это я чуть не попал… пацан который смотрел катушку ошибся. То, что я разбирал трамблёр, который потом отдал и сказал, что я туда не лазил — говорю вам по секрету ))) Но этим я хорошенько сэкономил. Купил катушку за 45 баксов и поехал домой. Времени искать варианты подешевле уже не было.

Вот мы плавно перешли к самому ремонту

Дома начал снимать трамблёр и оказалось закреплен он на один болт, хоть бы сказал тот дядька, что не хватает одного, а может это он забыл его закрутить… чисто пофиг всем… ну да ладно…

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел. Как правило, основная причина перегорания – это короткое замыкание

Для замены предохранителя необходимо выполнить следующий порядок действий:

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Проверка и замена предохранителей

Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.

Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.

91–1997 Mazda 626 и MX-6 (GE) Схема блока предохранителей »Схема предохранителей

ДЕТАЛИ ПОДРОБНОЕ ОПИСАНИЕ

C. изготовление упаковки по требованию заказчика.

.Большие запасы. Небольшие заказы также приветствуются. Превосходное послепродажное обслуживание

ПОДЕЛИТЬСЯ НЕКОТОРЫМИ ФОТОГРАФИЯМИ ВАМ67-740

Для получения дополнительной информации о продукте, пожалуйста, обратитесь к описанию товаров или свяжитесь с нами.

О НАШИХ ОСНОВНЫХ ПРОДУКТАХ, ВКЛЮЧЕННЫХ НИЖЕ

Автоматическая трансмиссия

Автоматическая электрическая система

Автоматическое сцепление

Прочие автомобильные электрические системы

Система автоматического зажигания

двери автомобиля Автомобильные окна

Резиновая втулка амортизатора ступицы тормозных колодок подшипник гидроусилителя рулевого управления насос электрического стеклоподъемника переключатель пыльника конец стойки для пыли и так далее

Guangzhou Zhuowei Auto Parts Co., LTD занимается производством автозапчастей в течение многих лет, у нас есть много разных типов автозапчастей, качество хорошо принимается нашими клиентами, и наши сроки доставки очень короткие, большинство наших продуктов

есть на складе, конечно, все Новые товары, если вы заинтересованы в наших продуктах, добро пожаловать, свяжитесь со мной!

Замена предохранителей Mazda 626 своими руками

Все по теме Замена предохранителей Mazda 626

• Бутуревич Гена
• добрый день посмотрев ваше видео сделал такуюже проверил на своем мерседесе спринтере все целые а розетка 12в неработает.както регистратор вилка раскрутилась а там металическая шайба и замкнуло где искать неподскажите
• Витас

Автоэлектрика ВЧ какое то странное реле стартера,больше смахивает на обыкновенную релюшку,у меня стоит с виду такое же,а выходные контакты широкие и простую панельку на него не напялишь..

Осотин Брюс

4 года прошло. Как?

Любавин

вопрос такой, что если папки и мамки просто заменить на старой косе (2112 2004 года) или придется полностью менять проводку? не могу найти как подлючить блок управления печки к электрическому приводу заслонки.

1. Evoy
2. Усилитель зажигания мошный сди на него посьавить нужно
3. Lippo
4. Как вы сделали такое видно будто рисуете рукой картинки или текст печатный?
5. Мик

Андрей привет. Вообще глаза открыл. А я думал батарея не рабочая. А расскажи еще, может быть в курсе. на многих японских авто, ну и на Рено и альфах например, есть функция на ключе, нажимаешь резко два раза на закрытие дверей, и срабатывают доводчики окон.

У меня например такого нет, но может ключ не обучение? И еще, правда немного не в тему. У моего ниссана альмера N16 2005 года есть такая особенность, когда перегорает один из стоп сигналов, машина перестает ехать, вообще не едет, не разгоняется, пока не поменяешь лампу в стоп сигнале.

Может знаешь еще какие особенности?

Имам Раченский

Уродов с комментами типа долбо…,в мозг не бери.. Димон, ты дал подсказку многим водилам, не особо ещё с опытом… Тебе????

у меня на актионе спорт пока не прогреется 13.6 при нагреве 14.2. этого провода я так понимаю на всех спортах нет

• Сослан
• I got a 07 impreza wrx with the fwd slot but nothing there. How would I go about installing the fuse wire
• Наташечка

Подскажи пожалуйста.у меня на 2108 между двумя релюхами света перемычка из кусочка провода.если ее снимаю нет ближнего света.как долго проработает такая конструкция?

1. Абдулазиз
2. подписка лайк
3. Милтон
4. Даже смотреть не буду, время жалко
5. Айн
6. Офигеть,полдня работы,чтобы сэкономить 300р) Сапоги как раз в тему.Автор-самоделкин)))
7. Самуил

народ что же вы такие злые? тут дяхн не пацан же вам что бы матами ему кидать. куда теряется гуманность у людей? Решил помочь и выложил видео!

• Кадырбек
• у меня грата тоже горит 2014 год
• Радим
• Привет, никто не знает, где искать пожалуйста схему предохранителей от golf3
• Глория

не советую покупать у таких владельцев…

1. Вернон
2. Не чем не помог
3. Илияс

Молодец, что восстанавливаешь! Но насчет усилителей порогов не согласен, они не зря идут по заводу с отверстиями с ребрами жесткости -а толщина металла это уже второстепенно, главное, чтобы жесткость была, а просто лист металла все равно будет гнуться! А водостоки люка я тоже себе наружу вывел, когда мне переваривали, это верное решение!

Написать комментарий

Идентификация неисправностей

Не работает приборная панель.

Если при запуске автомобиля приборная панель не включается или не отображает информацию, возможно, отказал один из предохранителей, отвечающих за питание электронных компонентов. Проверьте состояние предохранителей в блоке предохранителей и замените поврежденный предохранитель, если необходимо.

Не работают стеклоочистители или стеклоомыватели.

Если не работают стеклоочистители или стеклоомыватели, проверьте предохранители, отвечающие за работу этих устройств. Если предохранитель выгорел, замените его на новый. Если новый предохранитель также выгорает сразу после установки, возможно, имеется более серьезная неисправность, и требуется обращение к специалистам.

Не работает освещение приборной панели или салона автомобиля.

Если не работает освещение приборной панели или освещение салона автомобиля, возможно, предохранитель, отвечающий за питание этих устройств, выгорел. Проверьте соответствующий предохранитель в блоке предохранителей и замените его при необходимости. Если после замены предохранителя проблема не решается, обратитесь к специалистам.

Не работает система кондиционирования.

Если система кондиционирования не работает, проверьте предохранители, отвечающие за работу этой системы. Если предохранитель выгорел, замените его на новый. Если после замены предохранителя проблема не решается, возможно, имеется более серьезная неисправность, и требуется обращение к специалистам.

Схемы электрооборудования Мазда 626 GE (V)

1. Электросхема системы запуска двигателя и подзарядки аккумулятора:

2. Схема системы управления работой двигателя машины и МКПП / АКПП Mazda 626 GE 1991-1998 (с 4-х и 6-ти цилиндровыми двигателями):

3. Электрическая схема фар главного освещения с системой дневного включения фар и без:

4. Схемы Мазда 626 GE (1991-1998) — внешние осветительные приборы (стоп-сигналы, указатели поворотов, подфарники, габаритные огни):

5. Принципиальная электрическая схема фонарей заднего движения машины:

6. Электростеклоподъемники:

7. Электрическая схема центрального замка Mazda 626 GE и системы дистанционного управления автомобилем:

8. Электросхема освещения салона автомашины 1993-1997 и 1998 года выпуска (лампочки освещения салона, для чтения карт, освещение козырька и порогов передних дверей):

9. Схема Мазда 626 GE — внутренние осветительные приборы (освещение вещевого ящика, лампа подсветки пепельницы и прикуривателя, подсветка селектора выбора передач «модель с АКПП», подсветка комбинации приборов, подсветка радиоприёмника, лампа подсветки выключателя обогревателя ветрового стекла, система круиз-контроля, лампа подсветки управления отопителем, лампа подсветки выключателя аварийной световой сигнализации, лампа подсветки выключателя противотуманных фар):

10. Датчики приборного щитка и сигнальные лампочки:

11. Электрическая схема системы круиз-контроля Mazda 626 GE 1993-1998 г.п.:

12. Стеклоочистители и стеклоомыватели лобового стекла:

13. Схема кондиционера и печки (электрические цепи компрессора кондиционера и вентилятора охлаждения двигателя):

14. Схема Мазда 626 GE — аудиосистема:

12.0 Электрооборудование

12. Электрооборудование 12.1. Введение ОБЩИЕ СВЕДЕНИЯ Система электрооборудования имеет напряжение 12 Вольт с отрицательным заземлением. Энергия для фар и всех элементов электрооборудования поступает от свинцово-кислотного аккумулятора, который подзаряжается от генератора переменного тока. В разделе описываются операции ремонта и обслуживания различных элементов электрооборудования автомобиля, не связанных с двигателем. Информацию по аккумулятору, генератору переменного тока, распределите…

12.2 Отыскание источника неисправности в системе электрооборудования

12.2. Отыскание источника неисправности в системе электрооборудования ОБЩИЕ СВЕДЕНИЯ Отыскание источника неисправности Вставьте тонкий щуп с обратной стороны разъема подключения, чтобы он коснулся требуемой клеммы – подсоедините вольтметр к щупу. Обычная электрическая цепь состоит из электрического элемента, переключателей, реле, двигателей, предохранителей, пережигаемых перемычек или автоматических выключателей этого элемента, проводов и разъемов,…

12.3 Предохранители

12.3. Предохранители ОБЩИЕ СВЕДЕНИЯ Снятие крышки блока предохранителей Блок предохранителей в двигательном отсеке Проверка состояния блока предохранителей 1. Перегоревший предохранитель 2. Целый предохранитель Электрические цепи автомобиля защищены набором предохранителей, выключателей и пережигаемых перемычек. Блок коробки предохранителей включает саму коробку предохранителей, пров…

12.4 Автоматические выключатели

12.4. Автоматические выключатели ОБЩИЕ СВЕДЕНИЯ На некоторых моделях автоматические выключатели включаются автоматически. Если выключатель не включится автоматически, немедленно проверьте защищаемую им цепь. Некоторые выключатели все же необходимо включать вручную. На моделях до 1994 года выпуска для включения автоматического выключателя печки, нажмите на кнопку включения, расположенную над блоком предохранителей в салоне….

12.5 Реле

12.5. Реле ОБЩИЕ СВЕДЕНИЯ Проверка реле Проверьте, чтобы реле размыкало цепь при отсутствии напряжения и замыкало цепь при подаче напряжения. Некоторые элементы электрооборудования автомобиля используют реле для передачи электрических сигналов. Если реле неисправно, элемент электрооборудования не будет работать. Реле указателей поворотов, реле таймера замков дверей, реле звукового сигнала, реле подфарников/ габаритных огней/ лампочек освещения номерног…

12.6 Прерыватель указателей поворотов/ аварийной сигнализации

12.6. Прерыватель указателей поворотов/ аварийной сигнализации ОБЩИЕ СВЕДЕНИЯ При работе прерывателя должны быть слышны отчетливые щелчки. Если не работают указатели поворотов на обеих сторонах автомобиля, проверьте предохранитель, прерыватель и надежность соединений. Для замены прерывателя отсоедините разъем подключения и снимите прерыватель с крепежного кронштейна….

Это интересно: Замена фильтра вентиляции салона Volvo S40 1996-2002

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения .
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных. Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Предохранители Mazda 626

• Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
• Блок предохранителей в моторном отсеке мазда 626.
• Расположен рядом с аккумуляторной батареей.
• Назначение предохранителей под капотом.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—	~

1. Другой вариант блока предохранителей под капотом.
2. Расшифровка.

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора*, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов*, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок*
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары*
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

• Блок предохранителей в салоне mazda 626.
• Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.
• Схема расположения предохранителей в блоке.
• Назначение.

Номер	Сила тока. А	Цветпредохранителя	Элементы защищаемой цепи
1	20	Желтый	Сигналы торможения, звуковой сигнал
2	15	Синий	Лампы освещения салона, система звуковой аварий­ной сигнализации
3	15	Синий	(Дополнительный предохранитель)
4	30	Зеленый	Электрические замки дверей
5	15	Синий	Аудиосистема,предохранитель прикуривателя мазда 626, электропривод наруж­ных зеркал заднего вида
6	15	Синий	Электропривод люка
7	15	Синий	Указатели поворота
8	30	Зеленый	Электропривод регулировки положения сидений
9	15	Синий	Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль
10	15	Синий	Аварийная световая сигнализация
11	15	Синий	Система управления двигателем
12	30	Зеленый	Элекгростеклоподьемники
13	20	Желтый	Очистители фар головного освещения
14	20	Желтый	Очиститель / омыватель ветрового стекла
15	20	Желтый	Очиститель заднего стекла

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование*, предо­хранитель для различных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер*, электропривод люка*, предохранитель для различных цепей
4	RADIO	15	Магнитола*, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери*, предохранитель для различных цепей
6	ST/SG	7,5	Блок управления двигателем
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Подогрев зеркал, предохранитель для различных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок*, предохранитель для различных цепей
12	TAIL	15	Предохранитель для различных цепей
13	—	—	—
14	ENGINE	10	Система управления двигателем, систе­ма ABS*
15	METER	10	Комбинация приборов, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников*
17	P/WIND	30	Электропривод стеклоподъемников*

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Автомобиль Мазда 6

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля.

Большинство предохранителей установлено в монтажном блоке, расположенном в моторном отсеке. Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке.

Кроме того, предохранители расположены в монтажном блоке в салоне автомобиля в торце панели приборов с левой стороны. Цепи, защищаемые этими предохранителями.

Номера предохранителей в монтажном блоке, расположенном в салоне

Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке

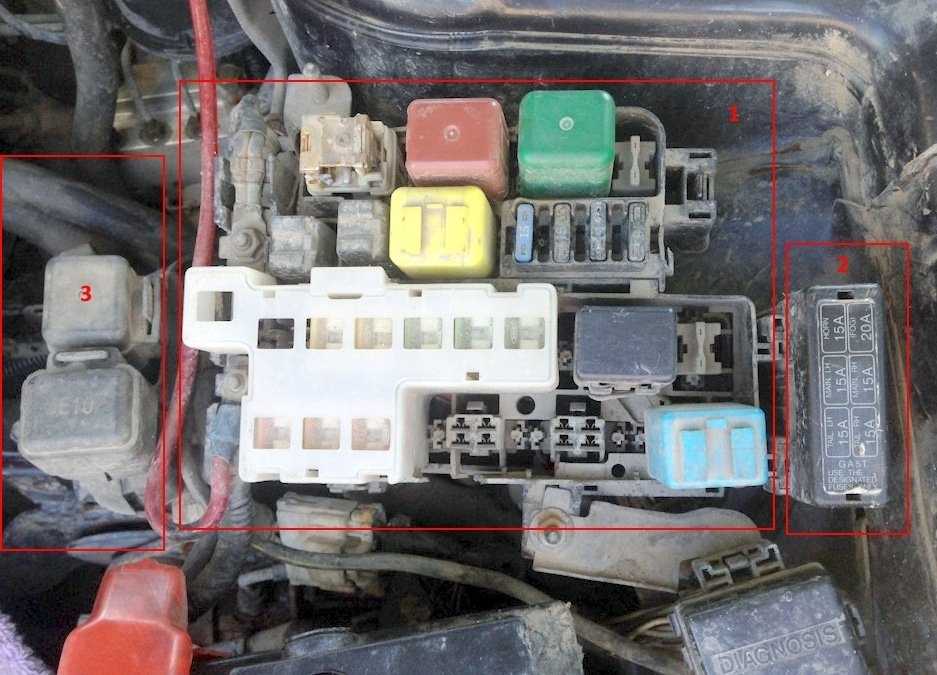

БП с реле под капотом

Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Расчет его номинала при установке дополнительного оборудования mazda Xedos 6

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Блок предохранителей под капотом

Предохр.	Клемма	Сила тока (А)	Назначение
			Противотуманные фары
			Фары дальнего света
			Тормозные огни
			Дополнительный свет (накладки)
			Система управления двигателя
			Предупреждающая FL шайб, Turn сигнальные огни
			ABS, система динамического контроля стабильности
			Аудио система второй вариант
			Аудио система Bose (при наличии в комплектации)
			Аудио система первый вариант
			Топливная система, топливный насос
			Фара правая(RH) *1 , Дневные ходовые огни
			Гудок, клаксон
			Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные
			Cистемы контроля управления TRANSAXLE
			Задний стеклоочиститель
			Кондиционер
			Система управления двигателя
			Система управления двигателя
			Система управления двигателя
			Система управления двигателя
			Омыватель и очиститель переднего стекла
			Электростеклоподъемники
			Фара ближнего света правая (RH) *2
			Фара левая (LH) *1 , Фара ближнего света левая (LH) *2
			Панель приборов
			Для защиты различных цепей
			Воздушный мешок
			Система управления двигателя
			Для защиты различных цепей

Частые ошибки и их последствия при замене предохранителей mazda Xedos 6

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

— Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.
— Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.
— Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.
— Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

Блоки под капотом

В моторном отсеке может быть несколько блоков предохранителей и реле:

1. Главный блок предохранителей
2. Вспомогательное
3. Реле

Основной блок

Находится с левой стороны под капотом, рядом с аккумулятором. Фактическая работа будет проходить на вашем защитном покрытии.

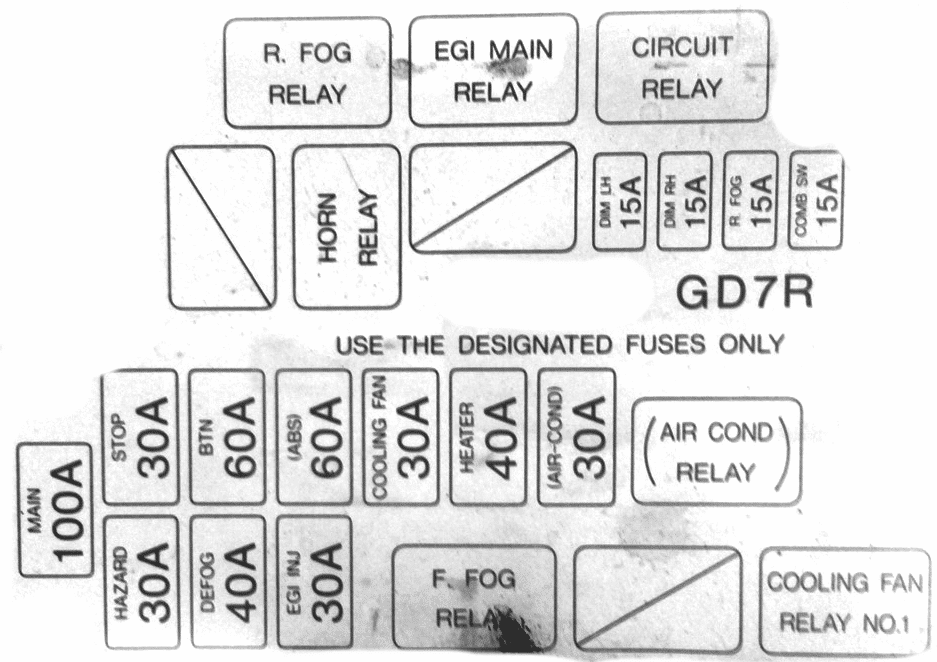

Принципиальная схема

Заказ

• ABS — 60A Антиблокировочная тормозная система (ABS)
• EGI MAIN RELAY — реле управления двигателем
• MAIN — главный предохранитель 100A
• COLING FAG реле NO1 — реле вентилятора охлаждения
• BTN — 60A дверные замки, сиденья с электроприводом
• DIM LH — левый ближний свет 15A
• СТОП — стоп-сигнал 30A
• HAZARD — сигнальная лампа предупреждения об опасности 30A
• реле звукового сигнала — реле звукового сигнала
• DIM RH — 15A правый ближний свет фар
• ОТОПИТЕЛЬ — 40A нагреватель, кондиционер
• COMB SW — 15A под рулевой колонкой выключатели индикаторов и стеклоочистителей
• F.FOG RELAY — реле передних противотуманных фар
• Система впрыска топлива EJI INJ — 30A
• R.FOG RELAY — реле задних противотуманных фонарей
• реле цепи — реле бензонасоса
• R.FOG — задние противотуманные фары 15A
• COLING FAG — вентилятор охлаждения 30A
• DEFOG — 40A обогреватель заднего стекла
• AIR COND RELAY — реле кондиционера воздуха
• Кондиционер воздуха — 30A

Дополнительный блок

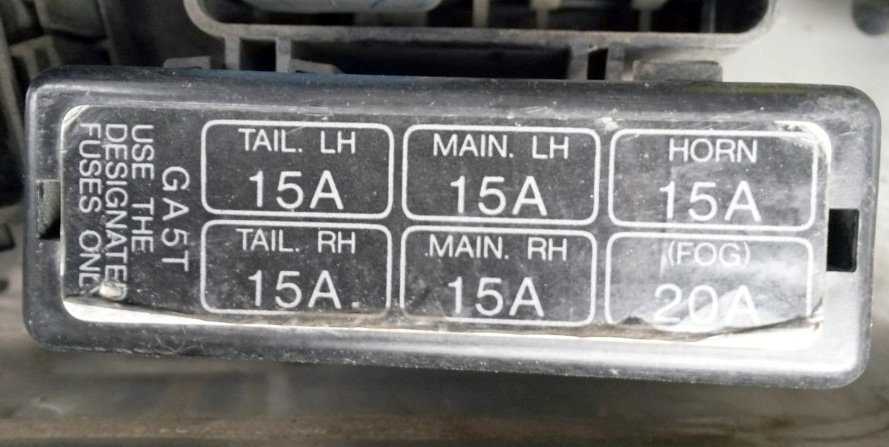

Принципиальная схема

Идентификация

• MAIN LH — 15A Левая фара
• FOG — 20A Противотуманный свет
• TAIL LH — 15A Левый боковой фонарь
• TAIL RH — 15A Правая фара
• MAIN RH — 15A Правая фара
• Сигнал — 15A

Реле

В зависимости от региона поставки отдельные реле расположены как возле основного блока, так и с правой стороны моторного отсека.

Могут быть реле вентилятора охлаждения, реле печки, реле противотуманных фар и т.д.

Видео про предохранители Mazda Xedos 6

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

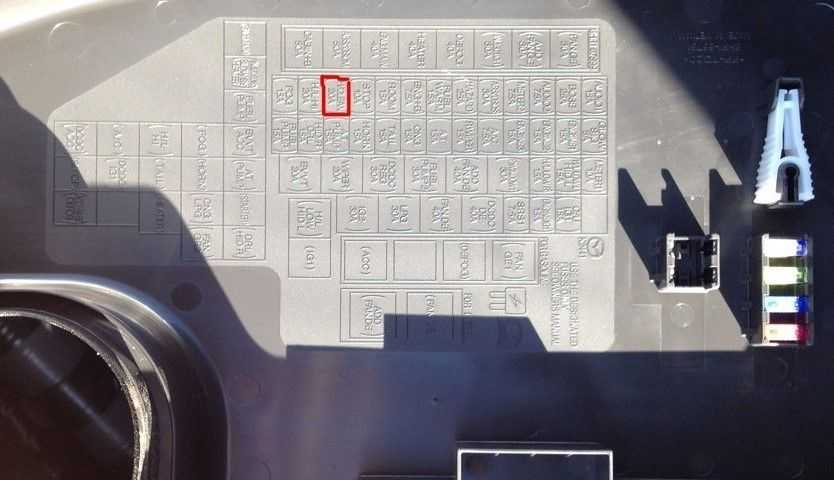

Блок предохранителей в салоне под панелью слева.

Также закрыт крышкой.

Поддеть крышку сзади.

Предохранители в салоне.

Взять щипцами нужный предохранитель.

Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.

Вставить новый предохранитель.

Вернуть на место щипцы.

Установить крышку в салоне.

Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2016 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.

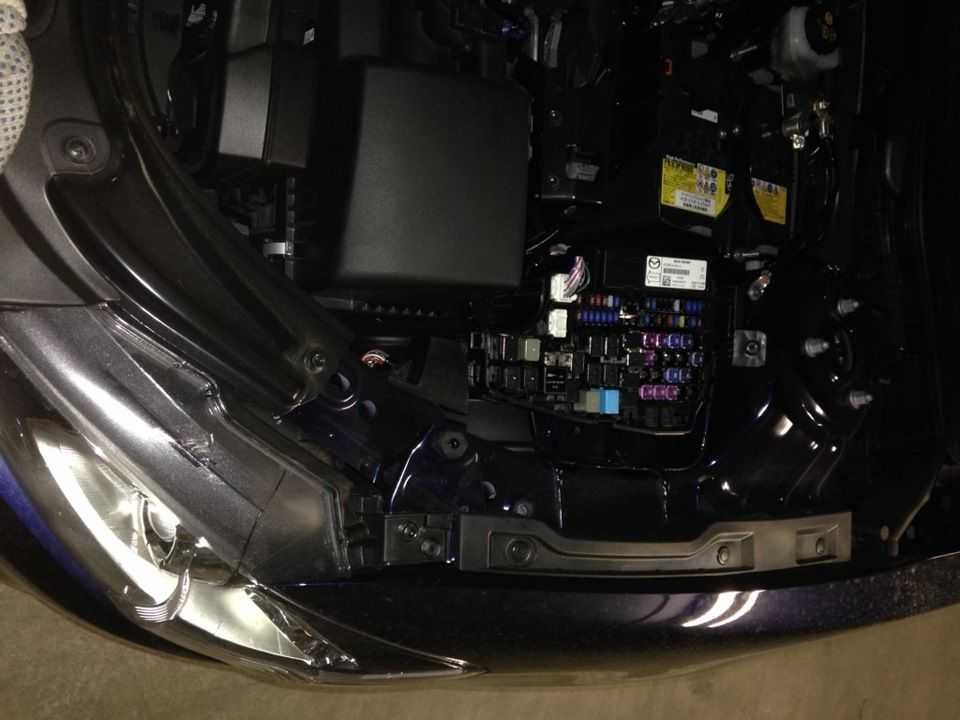

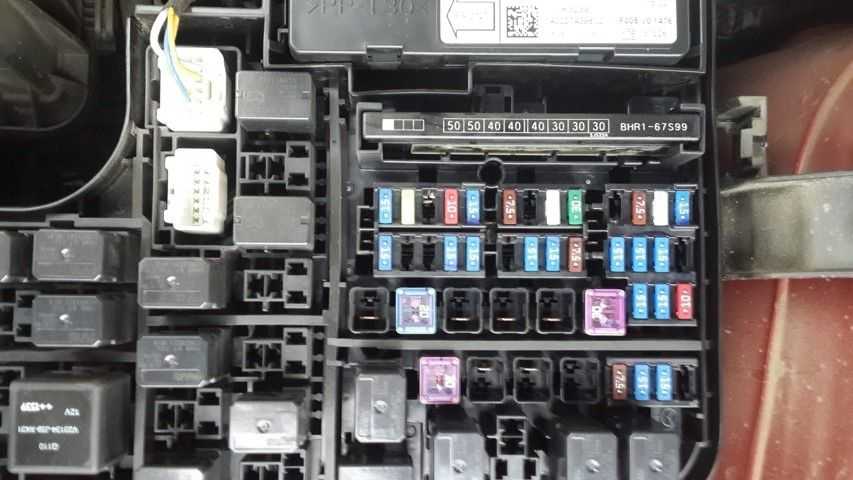

На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.

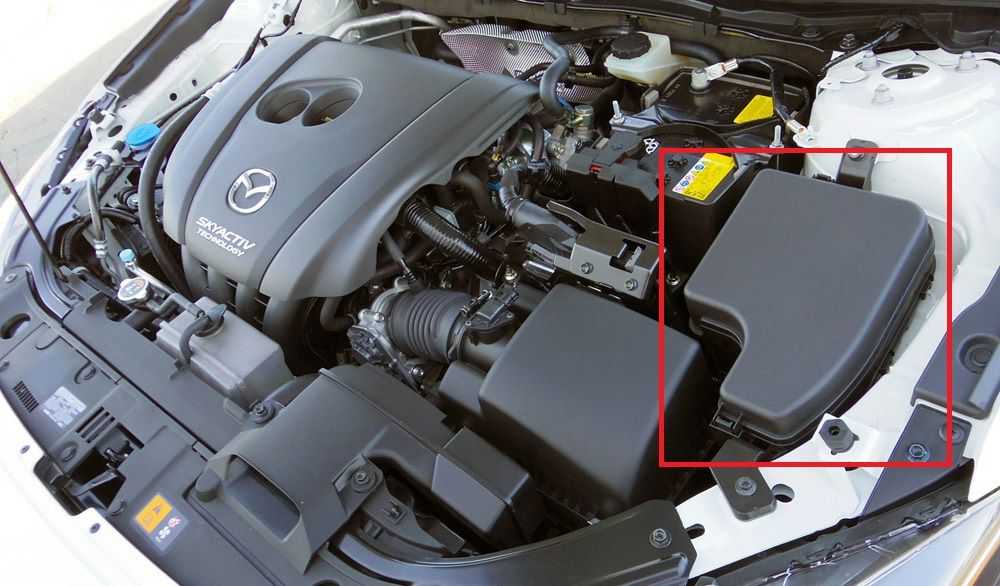

Предохранители находятся в двух блоках — под капотом и в салоне . Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.
