Схема блока реле и предохранителей Mazda CX-9 (TB)

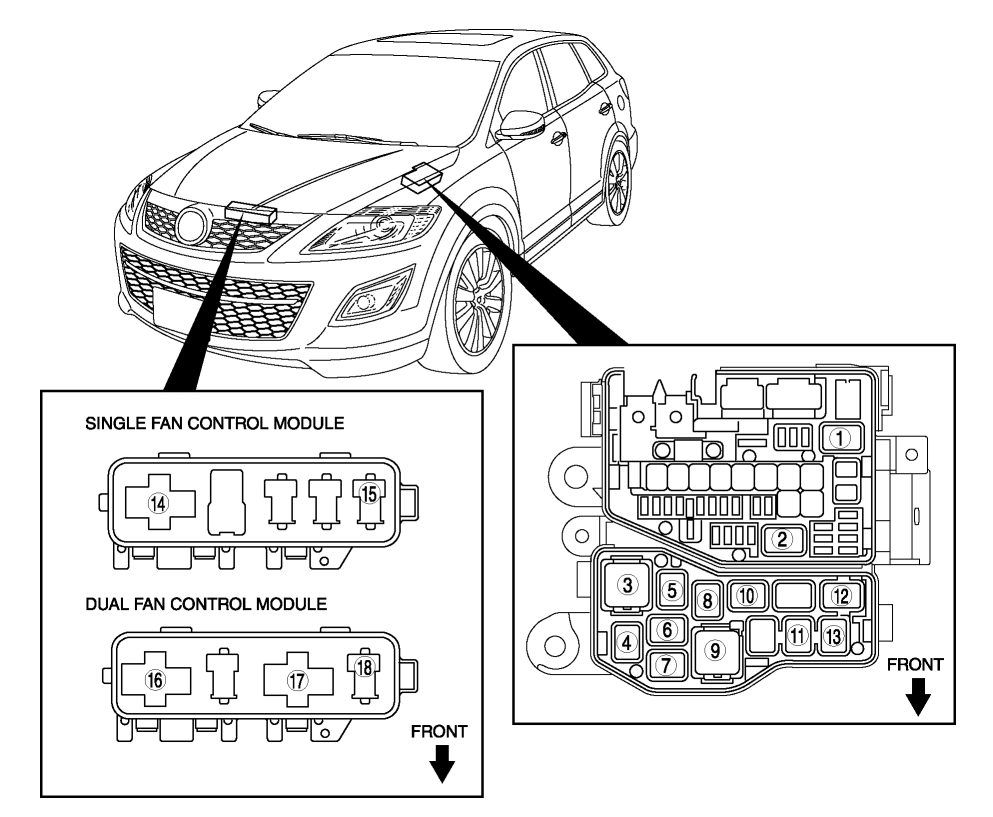

Главный блок реле и предохранителей располагается под капотом автомобиля
Реле
|
Наименование |
Описание |
|
|
1 |
Main relay No.1 |
Главное реле No.1 |
|
2 |
Fuel pump relay |
Реле топливного насоса |
|
3 |
Front blower relay |
Реле переднего вентилятора салона |
|
4 |
Rear window defroster relay |
Реле обогрева заднего стекла |
|
5 |
Starter relay |
Реле стартера |
|
6 |
Back-up light relay |
Реле включения фонаря заднего хода |
|
7 |
A/C relay |
Реле кондиционера |
|
8 |
TNS relay |
Реле включения габаритных огней |
|
9 |
Rear blower relay |
Реле заднего вентилятора салона |
|
10 |
Horn relay |
Реле звукового сигнала |
|
11 |
Headlight relay (HI) |
Реле фар дальнего света |
|
12 |
Main relay No.2 |
Главное реле No.2 |
|
13 |
Headlight relay (LO) |
Реле фар ближнего света |
|
14 |
Fan relay |
Реле вентилятора |
|
15 |
Front fog light relay |
Реле передних противотуманных фар |
|
16 |
Cooling fan relay No.1 |
Реле вентилятора радиатора охлаждения No.1 |
|
17 |
Cooling fan relay No.2 |
Реле вентилятора радиатора охлаждения No.2 |
|
18 |
Front fog light relay |
Реле передних противотуманных фар |
Предохранители
|
Описание |
Номинальный ток |
Защищаемые цепи |
|
|
1 |
MAIN |
150 A |
Все цепи |
|
2 |
ENGINE |
20 A |
Система управления двигателем |
|
3 |
R HEATER |
40 A |
Подогрев салона |
|
4 |
P.SEAT R |
30 A |
Подогрев сидений (RH) |
|
5 |
HEATER |
50 A |
Подогрев салона |
|
6 |
IGKEY2 |
40 A |
Различные цепи |
|
7 |
FAN1 |
30 A |
Вентилятор системы охлаждения |
|
40 A |
|||
|
8 |
P.SEAT L |
40 A |
Подогрев сидений (LH) |
|
9 |
DEFOG |
30 A |
Обогрев заднего стекла |
|
10 |
BTN |
50 A |
Различные цепи |
|
11 |
FUEL PUMP |
30 A |
Топливный насос |
|
12 |
IGKEY1 |
30 A |
Различные цепи |
|
13 |
FOG |
15 A |
Противотуманные фары |
|
14 |
ABS (SOL) |
30 A |
ABS |
|
15 |
D/L |
25 A |
Центральный замок |
|
16 |
ROOM |
15 A |
Свет салона |
|
17 |
OUTLET CTR |
15 A |
Центральный разъем аксессуаров |
|
18 |
OUTLET RR |
15 A |
Задний разъем аксессуаров |
|
19 |
AC PWR |
15 A |
Люк, конвертер |
|
20 |
S.WARM |
15 A |
Подогрев сидений |
|
21 |
A/C MAG |
10 A |
Муфта кондиционера |
|
22 |
BOSE |
25 A |
Аудио система (Bose Sound System-оборудованные модели) |
|
23 |
FAN2 |
30 A |
Вентилятор системы охлаждения |
|
40 A |
|||
|
24 |
ABS |
50 A |
ABS |
|
25 |
IG COIL |
25 A |
Система управления двигателем |
|
26 |
H/L LOW L |
15 A |
Ближний свет левая сторона |
|
27 |
H/L LOW R |
15 A |
Ближний свет правая сторона |
|
28 |
H/L HIGH |
20 A |
Дальний свет |
|
29 |
HAZARD |
15 A |
Аварийное освещение |
|
30 |
ENG+B |
10 A |
PCM |
|
31 |
HORN |
15 A |
Звуковой сигнал |
|
32 |
STOP |
7.5 A |
Стоп-сигналы |
|
33 |
EGI INJ |
10 A |
Система управления двигателем |
|
34 |
ENG BAR |
20 A |
Система управления двигателем |
|
35 |
ENG BAR 2 |
7.5 A |
PCM |
Дополнительный блок предохранителей в перчаточном ящике
|
Описание |
Номинальный ток |
Защищаемые цепи |
|
|
1 |
OUTLET FR |
15 A |
Передний разъем аксессуаров |
|
2 |
MIRROR |
7.5 A |
Управление зеркалами заднего вида |
|
3 |
― |
― |
― |
|
4 |
METER |
10 A |
Комбинация приборов |
|
5 |
SAS |
7.5 A |
ABS, подушки безопасности |
|
6 |
ENG.IGA |
7.5 A |
Система управления двигателем |
|
7 |
STA |
7.5 A |
Система зажигания |
|
8 |
― |
― |
― |
|
9 |
A/C |
7.5 A |
Кондиционер |
|
10 |
R.WIPER |
15 A |
Стеклоочиститель/омыватель заднего стекла |
|
11 |
TRAILER |
― |
― |
|
12 |
P.LIFT GATE |
20 A |
Подъемная дверь багажника |
|
13 |
SUNROOF |
15 A |
Люк |
|
14 |
AUDIO |
10 A |
Аудио |
|
15 |
M.DEF |
10 A |
Подогрев зеркал |
|
16 |
P/W |
25 A |
Стеклоподъемники (пассажирская сторона) |
|
17 |
TAIL |
10 A |
Габаритные огни |
|
18 |
ILLUMI |
10 A |
Подсветка приборной панели |
|
19 |
INJ |
7.5 A |
Система управления двигателем |
|
20 |
― |
― |
― |
|
21 |
OUTLET CTR |
― |
― |
|
22 |
OUTLET RR |
― |
― |
|
23 |
WIPER |
30 A |
Стеклоочиститель/омыватель ветрового стекла |
|
24 |
P.WIND |
30 A |
Стеклоподъемники (водительская сторона) |
