Предохранители и реле mercedes sprinter (w907 / w910; 2018 — 2023)

Блок предохранителей на АКБ

На плюсовой клемме аккумуляторной батареи установлен блок силовых предохранителей выполненных в виде плавкой вставки.

Схема

Расшифровка

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Знаете как сделать материал лучше – пишите в комментарии.

Установка сигнализации на Mercedes Sprinter

Точки подключения автосигнализации на Mercedes Sprinter

+12ВНеобходимо подключиться к красно-белому проводу сечением 4 мм2 на блоке предохранителей.

+15/54 — Необходимо подключиться к черно-фиолетовому проводу сечением 1,5 мм2 в жгуте проводов, идущем от рулевой колонки к блоку предохранителей.

Указатели поворотаДля управления указателями поворота необходимо подключиться к черно-зеленому и черно-белому проводам сечением 1 мм2 в жгуте проводов, идущем от переключателя указателей поворота к блоку предохранителей слева под приборной панелью со стороны водителя.

Электростеклоподъемники. Окно двери водителяДля закрывания окна двери водителя перережьте синий провод сечением 2 мм2 и сделайте соответствующие соединения.

Электростеклоподъемники. Окно двери пассажираДля закрывания окна двери пассажира перережьте синий провод сечением 2 мм2 и сделайте соответствующие соединения. Данные подключения должны выполняться прямо в жгутах проводов, идущих от соответствующих штатных переключателей, находящихся в центральной части приборной панели около отсека автомобильного радиоприемника.

Центральный замокРазрежьте сине-красный провод отпирания и бело-красный провод запирания центрального замка, затем сделайте соответствующие соединения

Топливный насосДля блокировки топливного насоса перережьте коричнево-черный провод сечением 1 мм2 в жгуте проводов, идущем от коричневого разъема черного реле, закрепленного на пластиковой перегородке слева от рамы сиденья водителя, затем сделайте необходимые соединения.

СтартерДля блокировки стартера перережьте желто-черный провод в жгуте проводов, идущем к блоку предохранителей слева под приборной панелью, и сделайте соответствующие соединения.

Электромагнитный клапанПерережьте сине-черный провод сечением 1,5 мм2 в жгуте проводов, идущем от электромагнитного клапана, расположенного в отсеке двигателя, и сделайте соответствующие соединения.

Концевой выключатель капотаУстановите дополнительный выключатель на декоративной решетке, в которой установлены фары автомобиля.

Концевой выключатель двериНеобходимо подключиться к коричнево-белому проводу сечением 1 мм2, идущему от выключателя двери водителя.

Боковая дверьНеобходимо подключиться к коричнево-белому проводу сечением 1 мм2, идущему от выключателя боковой двери.

Размещение сирены сигнализацииРазместите сирену (моноблочную сигнализацию) в отсеке двигателя на кронштейне крепления аккумуляторной батареи. Проложите кабель через отверстие с резиновой втулкой, которое имеется со стороны водителя в перегородке, отделяющей отсек двигателя от пассажирского салона.

Точки подключения автосигнализации на Mercedes Sprinter Classic 2018

Силовые цепи на замке зажигания:+12в — красныйЗажигание — чёрныйACC — чёрный/красныйСтартер — чёрный/жёлтый

Обход педали сцепления на концевиках педали:Верхний концевик — синий/зелёный в разрывНижний концевик — на синий/зелёный подать минус

За щитком приборов-в черном разъёме:CAN — витая пара зелёный/белый и зелёныйпередние двери — коричневый/белыйповоротник — чёрный/зелёный- в белом разъёме:поворотник — чёрный/белый

Концевики задней и сдвижной двери есть за пластиковой стойкой между сдвижной и пассажирской дверями — коричневый/белый (обрезан, никуда не идет)

Центральный замокНе стал лезть к блоку. Сделал альтернативное управление гибкими каналами на кнопке цз — белый/жёлтый. Открытие-закрытие сразу всех дверей. Сам блок центрального замка под водительским сидением.

6 Artistic Block Printing Styles

The Beauty of Block Printing

Block printing is a unique form of art that originated in China thousands of years ago. It involves carving a design into a block of material, such as wood, linoleum, or rubber, and then printing the design onto paper, fabric, or other surfaces. Block printing has become popular all over the world and has given rise to several unique styles. In this article, we will explore six artistic block printing styles that you should know about.

1. Indian Block Printing

Indian block printing is known for its intricate and colorful designs. It is done using wood blocks that are carved by hand. The designs are usually inspired by nature and include flowers, birds, and animals. The process involves applying ink to the block and then stamping it onto the fabric. This style of block printing is most commonly used to create beautiful sarees, dresses, and dupattas.

2. Japanese Block Printing

Japanese block printing is called “mokuhanga and is known for its delicate and detailed designs. The blocks used in this style are made of cherry wood and are carved by hand. The inks used are water-based and are applied to the blocks using brushes. The designs are usually inspired by nature and include flowers, birds, and landscapes.

3. Chinese Block Printing

Chinese block printing is one of the oldest forms of block printing in the world. It is known for its bold and vibrant designs, which often include dragons, flowers, and other traditional Chinese motifs. The blocks used in this style are made of wood or metal and are carved by hand. The ink used is usually black or red.

4. African Block Printing

African block printing is known for its geometric designs and bold colors. It is done using wooden blocks that are carved by hand. The designs are usually inspired by African art and culture and include symbols, animals, and other abstract shapes. This style of block printing is most commonly used to create textiles, such as clothing and home decor.

5. Modern Block Printing

Modern block printing is a contemporary take on traditional block printing techniques. It often involves combining different styles and techniques to create unique designs. The blocks used in this style are made of various materials, including rubber and foam. The designs can be anything from abstract shapes to intricate patterns.

6. DIY Block Printing

DIY block printing is a popular trend among crafters and artists. It involves creating your own blocks using materials such as linoleum or foam and then printing your designs onto paper or fabric. This style of block printing allows for complete creative control and can be a fun and rewarding activity.

Block printing is a beautiful and versatile art form that has been around for centuries. Whether you prefer traditional styles or modern twists, there is a block printing style that will suit your tastes. So why not give it a try and create your own beautiful block printed masterpiece?

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

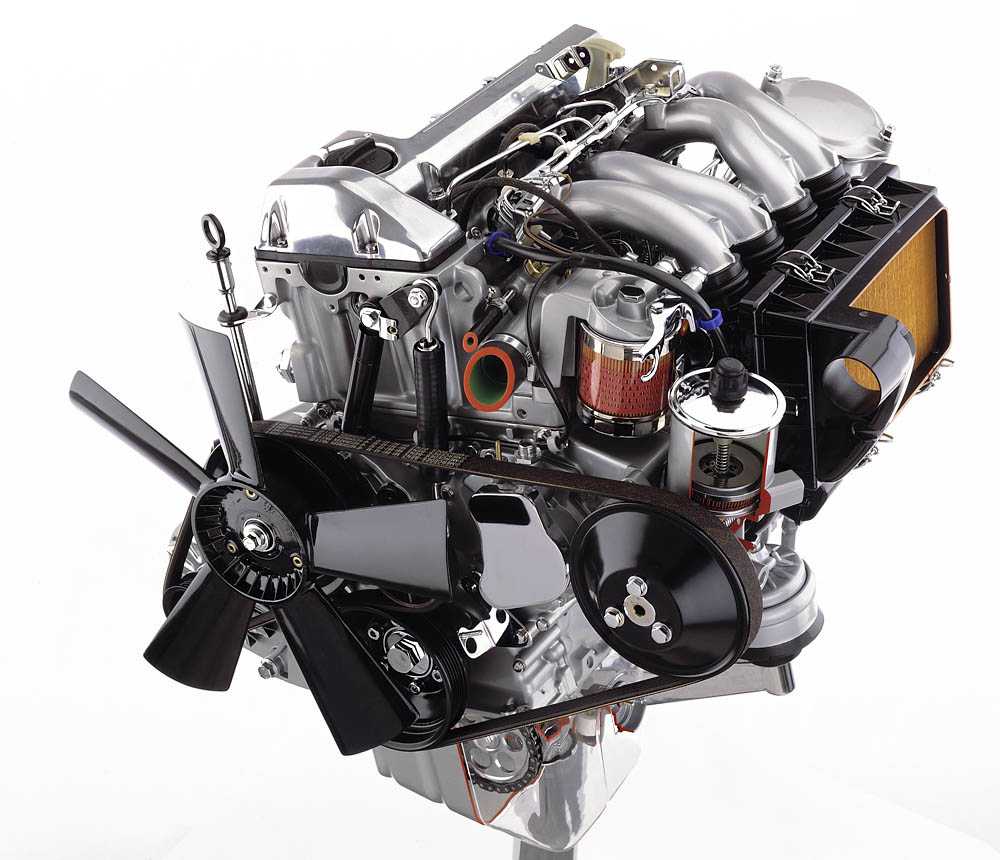

Двигатели SPRINTER до 2000 года

До 2000 года на Мерседес Спринтер устанавливались два дизельных мотора с рабочим объемом 2.3 и 2.9 литра и один бензиновый силовой агрегат рабочим объемом 2.3 литра.

Дизельный мотор 2.3л перекочевал с фургона Т1 с минимальными изменениями, которые затронули только топливную аппаратуру и вакуумный насос. Он относится к 601 серии и является рядным четырехцилиндровым атмосферным мотором с мощностью 79 л.с. при 3800 оборотах в минуту.

Дизельный мотор объемом 2.9 литра был значительно модернизированной турбированной версией предыдущего пятицилиндрового атмосферного двигателя. Использовалась электронная система управления ТНВД, давление впрыска поднято до 225 бар. Выпускались две версии: 120 (90 кВт) лошадиных сил при 3800 об./мин и позднее 102 л.с. (75 кВт) при 3400 об.мин

Рядный четырехцилиндровый 16 клапанный бензиновый мотор объемом 2.3 литра серии M111 был такой же как у легковых автомобилей, за исключением небольших доработок, которые коснулись увеличения рабочего объема и установки заслонки для быстрого прогрева катализатора.

Traditional Block Print Patterns

Have you ever heard of traditional block print patterns? This type of printing has been used for centuries in various parts of the world, including India, China, and Europe. Block printing is a technique that involves carving a design onto a block of wood, metal or other material, and then using it to print the pattern onto fabric or paper.

The Block Printing Process

The process of block printing may seem simple, but it takes great skill and precision to create intricate designs. First, the artist sketches the design onto the block, which is then carved using special tools to create a raised surface for the pattern. The block is then inked and pressed onto the fabric or paper, leaving behind a beautiful pattern.

The Importance of Block Printing

Block printing is an important part of many cultures, and has been used to create beautiful textiles, wall hangings, and other decorative items. In India, for example, block printing has been used for centuries to create vibrant and colorful fabrics for clothing and home decor. In Europe, block printing was used to create intricate patterns on wallpaper and fine art prints.

Traditional block print patterns are a beautiful and important part of many cultures around the world. This technique has been used for centuries to create stunning textiles and other decorative items, and continues to be appreciated and admired today. Whether you are a fan of traditional block prints or simply appreciate the beauty of this technique, there is no denying the skill and artistry involved in creating these designs.

Блок в салоне

Блок предохранителей и реле находится в слоне под панелью приборов на стойке за защитной крышкой.

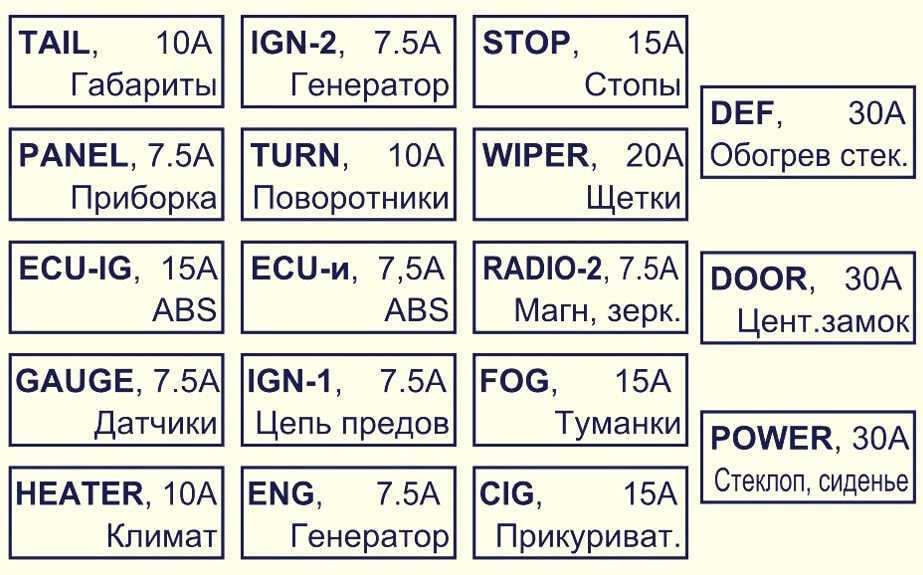

Схема предохранителей

p, blockquote 7,0,0,0,0 —>

D1 — Диод системы освещения при повороте R1 — Главное силовое реле R2 — Реле прерыватель указателей поворотов R3 — Реле системы освещения при повороте R4 — Реле передних противотуманных фар R5 — Реле обогревателя заднего стекла R6 — Реле задних габаритов
