Функционал магнитолы
Довольно часто штатные магнитолы не могут удовлетворить всех запросов автолюбителей. Со штатными ГУ компании Мерседес совсем другая история. Они многофункциональны и дают возможность использования множества опций. Главный акцент при разработке головных устройств делается на развлекательные и вспомогательные функции. В каждой новой модели увеличивается список возможностей и улучшается качество звука.
Код магнитолы Актрос
В современных автомагнитолах присутствует возможность воспроизведения аудио и видео с различных носителей: USB, жестких дисков, а также SD карт. В наличии также разъем AUX, позволяющий проигрывать мп3 файлы со смартфона или плеера. Многие магнитолы Мерседес имеют навигатор, а также операционную систему Android, позволяющую самостоятельно устанавливать необходимые программы и обновления.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Двигатели
Бензиновые:
3.2 V6 (190-218 л.с.);
3.5 V6 (258 л.с.);
3.7 V6 (231 л.с.).
Дизельные:
2.1 R4 (109, 116, 136, 150-163 л.с.);
3.0 V6 (204-224 л.с.).
Бензиновые моторы не столь экономичны, потому многие все же предпочтут дизельный агрегат. Рядная дизельная четверка в городском цикле потребляет не меньше 11-12 л на 100 км, а V6 при тех же условиях сжигает более 13 литров. Бензиновым агрегатам понадобится не меньше 15-18 л. Тем не менее, многое зависит от стиля вождения.
Топливные форсунки 2.1 CDI прослужат 250-350 тыс. км (18-30 тыс. рублей). Неисправные форсунки приводят к прогару поршней. Порой возникают сложности с извлечением форсунок (они прикипают). Избежать этого помогает регулярная замена медных шайб под форсунками (каждые 60-80 тыс. км).
Цепь ГРМ способна пройти свыше 500 000 километров.
К сожалению, с ОМ646 и ОМ651 эпизодически встречается серьезная неисправность — проворачивание вкладышей.
Дизельный V6 доставляет меньше хлопот, но и он не лишен недостатков. Если пробег приобретенного экземпляра более 200 000 км, то необходимо готовиться к появлению неисправностей, характерных для современных дизельных моторов (форсунки, турбокомпрессор, EGR, маховик, теплообменник и прочее). Может растянуться и цепь привода ГРМ.
Вопреки ожиданиям, бензиновые V6 не без изъянов.
М112 (V6 3.2 и 3.7) с возрастом начинает потреблять масло из-за износа маслосъемных колпачков и неисправной системы вентиляции картерных газов. Цепь ГРМ прослужит свыше 200-300 тыс. км.
Более современный М272 гораздо капризнее. Среди распространенных недугов следует отметить растяжение цепи привода ГРМ, износ звездочек балансировочных валов и задиры на стенках цилиндров (250-350 тыс. рублей за капитальный ремонт).

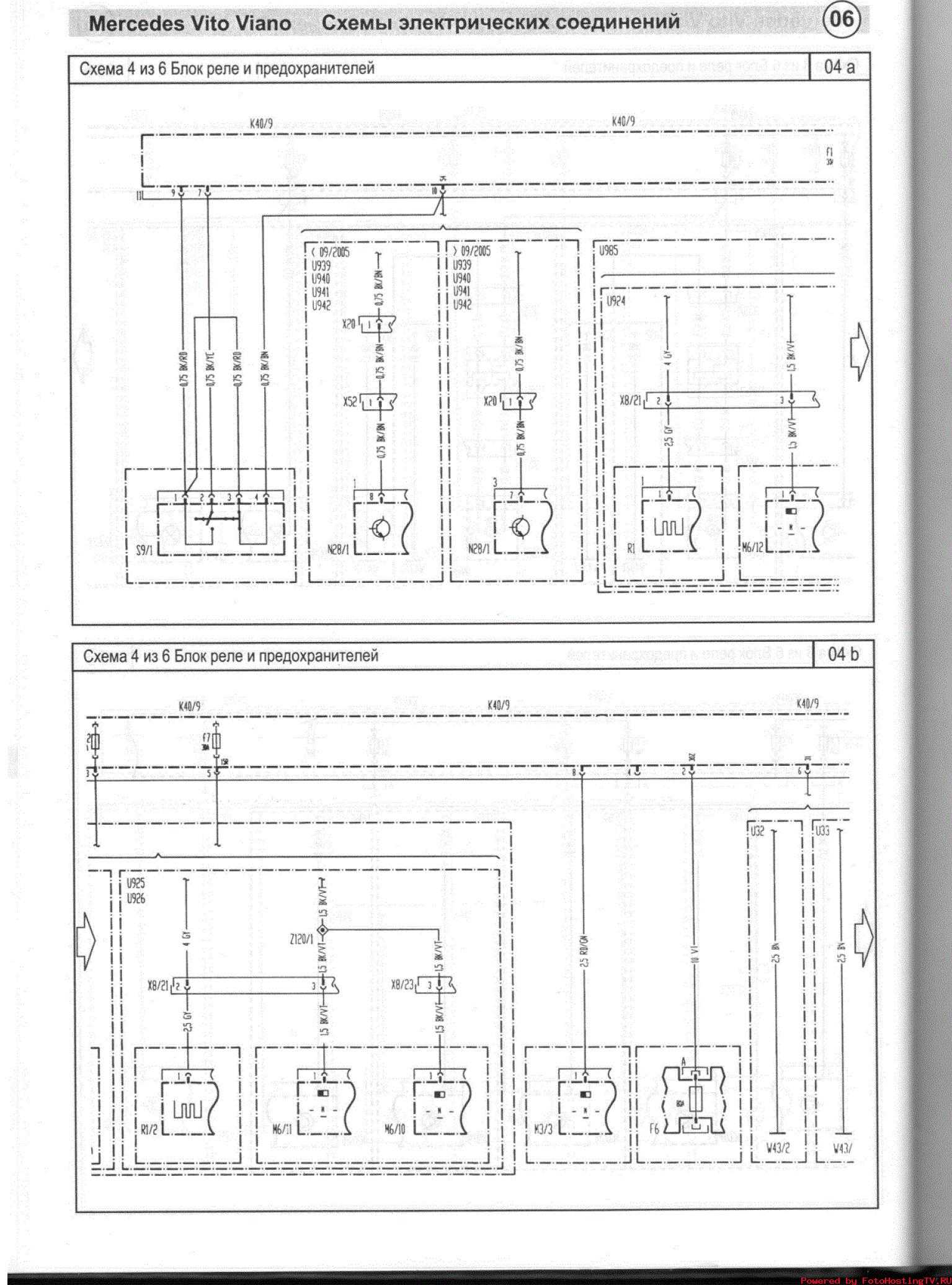

Предохранители и блоки реле для Mercedes-Benz Vito (W638) (1997-2003 гг.) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz Vito (W638) (108 D, 108 CDI, 110 D & CDI, V200 (113), V230 (114), V280, 112 CDI) (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Проверка и замена предохранителей
Предохранители в вашем автомобиле служат для отключения неисправных цепей. Если предохранитель перегорает, все компоненты цепи и их функции перестают работать. Если плавкий предохранитель перегорел, внутренний элемент расплавится. Перегоревшие предохранители необходимо заменить предохранителями того же номинала, которые можно узнать по цвету и номиналу. Номиналы предохранителей указаны в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, обратитесь для выяснения и устранения причины в специализированной мастерской с квалифицированным персоналом, например, в авторизованном центре Mercedes-Benz.
Уведомление
- Перед заменой предохранителя предохраните автомобиль от скатывания и отключите все потребители электроэнергии.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте неисправные предохранители указанными новыми предохранителями с правильной силой тока. Если вы манипулируете или замыкаете неисправный предохранитель, или если вы заменяете его предохранителем с большей силой тока, электрические кабели могут быть перегружены. Это может привести к пожару. Существует риск несчастного случая и травм.
- Используйте только предохранители, одобренные для автомобилей Mercedes-Benz и имеющие соответствующий номинал предохранителей для данной системы. В противном случае компоненты или системы могут быть повреждены.
Источник статьи: http://4838.ru/predohraniteli-i-bloki-rele-dlya-mercedes-benz-vito-w638-1997-2003-gg-so-shemami-i-opisaniem/
Fuse Layout Mercedes-Benz Vito / Viano 2004-2010
Cigar lighter (power outlet) fuses in the Mercedes-Benz Vito / Viano are the fuse #18 (Cigarette lighter) in the Main Fuse Box, fuse #28 (Socket for rear-compartment entertainment) in the Fuse block F34, fuses #21 (12-volt socket for passenger compartment – left), #22 (12-volt socket for passenger compartment – right), #40 (12-volt socket – rear right) in the Fuse block F35, fuse #5 (12-volt socket on the co-driver’s seat base) in the Fuse box under the driver’s seat.
Table of Contents
Fuse box location
Main fuse box
The fuse box is located in the engine compartment on the passenger’s side.
1 – Main fuse holder2 – Fuse box F43 – Fuse box F54 – Main fuse F15 – Fuse block F346 – Fuse block F35
Fuse box under the driver’s seat
Fuse box diagrams
Main Fuse Box
Advertisements
Assignment of the fuses in the Main Fuse Box
| No. | Consumer | Amp |
|---|---|---|
| 1 | Windscreen wipers | 30 |
| 2 | Horn | 15 |
| 3 | Brake lamp switch | 5 |
| 4 | Heating | 7.5 |
| 5 | Diagnostics socket, rotary light switch, instrument cluster | 5 |
| 6 | Engine components | 5 |
| 7 | Rear wiper | 30 |
| 8 | Terminal 87 (1) | 10 |
| 9 | Terminal 87 (2) | 15 |
| 10 | Terminal 87 (3) | 10 |
| 11 | Terminal 30 Z engine | 7.5 |
| 12 | Rear window heating | 30 |
| 13 | Ignition lock/instrument panel | 7.5 |
| 14 | Brake system | 7.5 |
| 15 | Headlamp range control | 5 |
| 16 | Starter motor | 25 |
| 17 | Fuel pump | 15 |
| 18 | Cigarette lighter/glove compartment lighting | 15 |
| 19 | Radio | 5 |
| 20 | M112 ignition coils | 15 |
| 20 | Diesel HFM | 5 |
| 21 | Automatic transmission gearshift | 7.5 |
| 22 | Tachograph | 7.5 |
| 23 | Airbag control unit | 10 |
| 24 | Japanese rear-view mirror | 5 |
| 25 | Trailer control unit | 5 |
| 26 | Cut-off relay | 5 |
| 27 | Terminal 15 body/ equipment manufacturer | 5 |
| 28 | Transmission control unit | 10 |
| 29 | Start-off assist system | 5 |
| 30 | Unassigned | — |
| 31 | ATA horn | 10 |
| 32 | Mobile phone/VICS socket | 5 |
| 33 | Airbag, automatic child seat recognition | 10 |
| 34 | Terminal 15 R body/ equipment manufacturer | 5 |
| 35 | Overhead control panel | 7.5 |
| 36 | Lumbar adjustment (seat) | 10 |
| 37 | Make-up mirror light | 7.5 |
| 38 | Rear-compartment entertainment | 7.5 |
| 39 | Unassigned | — |
| 40 | Engine fuse (diesel) | 10 |
| 40 | Engine fuse (petrol) | 20 |
| 41 | Engine fuse (diesel) | 10 |
| 41 | Engine fuse (petrol) | 20 |
| F1 | Terminal 30 electricalsystem, alternator | 225 A |
| F4 | Air-conditioning fan (incooling unit) | 60 A |
| F5 | Secondary air pump | 40 A |
Advertisements
Fuse block F34
Fuse block F34
| № | Consumer | Amp |
|---|---|---|
| 21 | Light switch and upper section of control panel | 5 |
| 22 | Rear-compartment entertainment | 7.5 |
| 23 | Interior light | 10 |
| 24 | Overhead control panel and sliding/tilting sunroof | 7.5/25 |
| 25 | Rear-compartment sliding/tilting roof | 25 |
| 26 | Auxiliary heating, radio receiver | 5 |
| 27 | Front-compartment air conditioning | 7.5 |
| 28 | Socket for rear-compartment entertainment | 15 |
| 29 | Mobile phone/CD changer/microphone control module | 7.5 |
| 30 | Seat heating controls | 30 |
| 31 | Tachograph | 5 |
| 32 | Diagnostics gateway | 5 |
| 33 | Diagnostics socket | 10 |
| 34 | Audio gateway | 15 |
| 35 | Unassigned | — |
| 36 | Headlamp cleaning system | 30 |
| 37 | ATA battery horn | 10 |
| 38 | Steering column lock | 20 |
| 39 | Front-compartment blower | 40 |
| 40 | ABS control unit | 25 |
| 41 | ABS control unit | 40 |
| 42 | Radio/COMAND | 15 |
Fuse block F35
Fuse block F35
| № | Consumer | Rating |
|---|---|---|
| 21 | 12-volt socket for passenger compartment, left | 15 A |
| 22 | 12-volt socket for passenger compartment, right | 15 A |
| 23 | Trailer power socket | 20 A |
| 24 | Trailer recognition unit | 25 A |
| 25 | Driver’s seat adjustment | 30 A |
| 26 | Co-driver’s seat adjustment | 30 A |
| 27 | Electric sliding door, left | 30 A |
| 28 | Electric sliding door, right | 30 A |
| 29 | Rear-compartment blower | 30 A |
| 30 | Air suspension system | 40 A |
| 31 | Parktronic | 10 A |
| 32 | Tyre pressure monitor | 5 A |
| 33 | Sound system | 25 A |
| 34 | Mobile phone control unit/VICS, TV booster | 5 A |
| 35 | Auxiliary heating control unit | 20 A |
| 36 | Unassigned | — |
| 37 | Rear-compartment air-conditioning system | 5 A |
| 38 | COMAND camera control | 7.5 A |
| 39 | Conventional taximeter | 5 A |
| 40 | 12-volt socket, rear right | 15 A |
| 41 | Roof indicator light control unit | 10 A |
| 42 | Unassigned | — |
Fuse box under the driver’s seat
Assignment of the fuses under the driver’s seat
| № | Consumer | Amp |
|---|---|---|
| F6 | SAM-SRB | 80 |
| 1 | Door control unit, left | 25 |
| 2 | Door control unit, right | 25 |
| 3 | PSM control unit | 25 |
| 4 | PSM control unit | 25 |
| 5 | 12-volt socket on the co-driver’s seat base | 15 |
| 6 | WVC charge line for vehicle battery in MARCO POLO | 25 |
| 7 | Timer and lighting in FUN/MARCO POLO | 7.5 |
| 8 | Auxiliary heating in FUN/MARCO POLO | 25 |
| 9 | Pop-up roof in FUN/ MARCO POLO | 25 |
Зачем менять предохранитель автомагнитолы на Мерседес Вито?
Итак, начнем наш контент о местонахождении предохранителя автомагнитолы вашего Мерседес Вито благодаря его изменению. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены
Важно знать, что предохранитель действует как защитное устройство для предотвращения перенапряжения на вашем Mercedes Vito. Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена
Как правило, вы захотите поменяй предохранитель автомагнитолы мерседес вито когда она перестанет работать без видимых объяснений. Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем
Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите поменяй предохранитель автомагнитолы мерседес вито когда она перестанет работать без видимых объяснений . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.
