Блок предохранителей и реле в салоне
Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,1,0,0,0 —>
Общая схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,1,0 —>
Описание предохранителей
p, blockquote 10,0,0,0,0 —>
| «> FU1.1 | «> 5A Блок управления ЭФУ |
| «> FU1.2 | «> 5A Блок управления пневмоподвеской |
| «> FU1.3 | «> 5A Блок управления электрооборудованием (CBCU) |
| «> FU1.4 | «> 5A Блок управления EBS |
| «> FU1.5 | «> 5A Блок управления двигателем ADM3 |
| «> FU1.6 | «> 10A Блок управления системы нейтрализации |
| «> FU1.7 | «> 10A Блок управления двигателем MR2 |
| «> FU1.8 | |
| «> FU1.9 | «> 10A Блок управления ретардером |
| «> FU1.10 | «> 5A Разъем OBD диагностики |
| «> FU1.11 | «> 5A Тахограф / комбинация приборов |
| «> FU1.12 | «> 5A Разъем для спецнадстроек |
| «> FU2.1 | |
| «> FU2.2 | «> 10A Панель управления со стороны водителя |
| «> FU2.3 | |
| «> FU2.4 | «> 5A Обмотка возбуждения генератора |
| «> FU2.5 | «> 5A Блок управления центральным замком |
| «> FU2.6 | |
| «> FU2.7 | «> 5A Привод управления люка |
| «> FU2.8 | «> 20A Кондиционер |
| «> FU2.9 | «> 15A Панель управления со стороны водителя |
| «> FU2.10 | «> 15A Панель управления дверь со стороны пассажира |
| «> FU2.11 | «> 5A Аудиосистема |
| «> FU2.12 | «> 10A Прикуриватель |
| «> FU3.1 | «> Блок управления EBS |
| «> FU3.2 | «> 15A EBS прицепа |
| «> FU3.3 | «> 15A Блок управления пневмоподвеской |
| «> FU3.4 | «> 15A Осушитель |
| «> FU3.5 | |
| «> FU3.6 | «> 10А Блок управления ретардером |
| «> FU3.7 | «> 10А Комбинация приборов |
| «> FU3.8 | «> 20А Блок управления ЭФУ |
| «> FU3.9 | «> 10А Разъем OBD диагностики |
| «> FU3.10 | «> 10А Блок управления электрооборудованием (дворники) |
| «> FU3.11 | «> 20А Блок управления электрооборудованием CBCU гр.4 |
| «> FU3.12 | «> 15А Блок управления EBS |
| «> FU4.1 | «> 20А Электронасос подъема / опускания кабины |
| «> FU4.2 | «> 10А Освещение салона |
| «> FU4.3 | «> 10А Разъем для спецнадстроек |
| «> FU4.4 | «> 5A Питание клавиш и датчиков |
| «> FU4.5 | «> 10А Аудиосистема |
| «> FU4.6 | «> 10А Обогрев стекла |
| «> FU4.7 | «> 10А Фара сцепки |
| «> FU4.8 | «> 10А Розетка 24В |
| «> FU4.9 | «> 10А Звуковой сигнал |
| «> FU4.10 | «> 5A Реле дистанционного включения АКБ |
| «> FU4.11 | |
| «> FU4.12 | |
| «> FU5.1 | «> 15А Подогрев топлива в топливозаборнике |
| «> FU5.2 | «> 15А Подогрев топлива в ФГОТ |
| «> FU5.3 | |
| «> FU5.4 | «> 5A Тахограф |
| «> FU5.5 | «> 10А Блок управления двигателем ADM3 |
| «> FU5.6 | «> 15А Блок управления системы нейтрализации |
| «> FU5.7 | «> 20А Блок управления электрооборудованием CBCU гр.1 |
| «> FU5.8 | «> 20А Блок управления электрооборудованием CBCU гр.2 |
| «> FU5.9 | «> 20А Блок управления электрооборудованием CBCU гр.5 |
| «> FU5.10 | «> 20А Блок управления электрооборудованием CBCU гр.6 |
| «> FU5.11 | «> 25А ПЖД |
| «> FU5.12 | |
| «> FU6.1 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.2 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.3 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.4 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.5 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.6 | «> 15А Блок управления электрооборудованием MUX4-P |
| «> FU6.7 | «> 15А Подогрев сиденья |
| «> FU6.8 | |
| «> FU6.9 | «> 15А Блок управления центральным замком |
Назначение реле
p, blockquote 12,0,0,0,0 —>
- К1 — Реле режимов стеклоочистителя
- К2 — Реле торможения стеклоочистителя
- К3 — Реле фары сцепки
- К4 — Реле звукового сигнала
- К5 — Реле подогрева топлива
- К6 — Реле блокировки опрокидывания кабины
- К7 — Реле блокировки отключения АКБ
- К8 — Реле кондиционера
p, blockquote 13,0,0,0,1 —>
Хотите помочь дополнить материал, пишите в комментарии.
Источник
Схема блока предохранителей и реле
Ниже представлена схема салонного блока предохранителей. Стоит отметить, что электросхемы отличаются в зависимости от года выпуска и комплектаций, по мере поступления новой информации, статья будет обновляться.
Предохранители
- Номер предохранителя/Ампераж/Цепь/Назначение предохранителя
- F1 15А К15R Стеклоомыватель лобового стекла
- F2 30А*1/5А*2K15R подрулевой переключатель левый
- F3 10А*1лампа дальнего света левая (классик/комфорт)
- F4 30А*1/5А*2K30S подрулевый переключатель левый
- F5 15А K15R обогрев передних сидений
- F6 7,5А*1K30S Правая лампа габаритных огней
- F7 10А*1K30S Левая лампа габаритных огней
- F8 5А*1К30S Задние ПТФ (противотуманки)
- F9 3А повторители поворотников правого зеркала
- F10 5А K15S Селектор КПП
- F11 10А*1Левая лампа ближнего света (классик/комфорт)
- F12 15А K30S Контроллер BCM (поворотники)
- F13 10А K30S Контроллер BCM (питание)
- F14 10А K30S Выключение педали тормоза
- F15 5А BTP Датчик дождя и света, электрокоректор фар
- F16 5А BTP Выключение педали тормоза
- F17 5А BTP Лампа подсветки багажника и бардачка
- F18 3А повторители поворотников левого зеркала
- F19 10А*1 Лампа ближнего света правая (классик/комфорт)
- F20 5А Обогрев боковых зеркал заднего вида
- F21 15А K15S БУ СНПБ
- F22 5А K15S Приборная панель
- F23 5А K30S Приборная панель
- F24 5А ACC система безопасности ЭРА ГЛОНАСС, радио
- F25 5А ВТР Контроллер ESP9.1
- F26 15А K30S Бензонасос
- F27 5А K15S Датчик парковки (парктроник)
- F28 5А K15S ЭУР (Элеткро усилитель руля)
- F29 10А*1/5А*2K30S Питание прицепа
- F30 5А K15S Контроллер ЭРА ГЛОНАСС
- F31 5А K30S Контроллер ЭРА ГЛОНАСС
- F32 10А K15S Питание шины K15M (моторного отсека)
- F33 5А BTP Стеклоподъемники
- F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса
- F35 5А BTP Блок управления водительской двери
- F36 15А K30S Радио, диагностический разъем
- F37 7,5А K30S фонарь тормоза правый
- F38 7,5А K30S левый фонарь тормоза
- F39 10А*1К15R Дневные ходовые огни (Комфорт/Классик)
- F40 10А*1К15R Лампа дальнего света правая (Комфорт/Классик)
- Предохранители типа JCase
- F41 20А ACC Разъем питания 12В, прикуриватель
- F42 20А K30S Контроллер BCM (питание шины ВТР)
- F43 20А K30S Контроллер BCM (замки дверей)
- F44 30А K30S Стеклоподъемники
- F45 30А K30S Вентилятор салонного отопителя
- F46 30А*1K15R Дворники
- F47 25А*2K30S Контроллер ЕММ (правый дальний, левый ближний, левый габарит)
- F48 30А*2K30S Контроллер ЕММ (стеклоочистители )
- F49 25А*2K30S Контроллер ЕММ (противотуманные фары передние/задние, подсветка номерного знака)
- F50 25А*1K30S Контроллер ЕММ (левый дальний, правый ближний, правый габарит)
А*1 – комплектация Классик/Кофорт
А*2 – комплектация Люкс
Блок реле схема
Ниже представлена схема реле блока предохранителей в салоне
| № реле (сила тока, А) | Наименование реле |
| К1 (70А*1/50А*2), цепь К15R | Световые приборы, подогрев передних сидений |
| К2 (30А) | Свободен |
| К3 (30А) | Обогрев заднего стекла |
| К4 (30А) | Стеклоподъемники передних стекол |
| К5 (40А) | Вентилятор отопителя салона |
| К6 (30А) | Стеклоподъемник задних стекол |
| К7 (20А) | Бензонасос |
| К8 (20А) | Питание прикуривателя/разъема 12в |
А*1 – комплектация Классик/Кофорт
А*2 – комплектация Люкс
Описание блока предохранителей в Опель Астра
Основная масса цепей электропитания оборудования защищают предохранители Опель Астра J. Такие узла, как фары, моторчики электровентиляторов, электронасосы и остальные более мощные потребители электроэнергии подключаются посредством реле. Все элементы защиты электрооборудования находятся в специальных блоках, находящиеся в багажном отделении Opel Astra слева, в подкапотном пространстве рядом с аккумулятором и под приборной панелью слева.
Любой автолюбитель должен уметь не только самостоятельно разобраться в электросхеме, но и при необходимости самостоятельно заменить предохранитель.
Расположение и электросхема
Нужно сказать, что разработчики позаботились о том, чтобы автовладелец без особых проблем смог проверить и при необходимости заменить перегоревший электропредохранитель или реле. Для этого все реле и предохранители расположены в трех легкодоступных блоках.
В багажном отделение
Схема электропредохранителей в багажном отделении
Предохранители в багажном отделении Opel Astra и защищаемые ими узлы:
- 1 – прицеп;
- 2 – гнездо прицепа;
- 3 – парктроник;
- 8 – сигнализация;
- 11 – разъем прицепа;
- 19 – обогреватель руля;
- 20 – люк;
- 21 – подогрев сидений;
- 31 – звуковая система;
- 32 – система, предупреждающая о пересечении разделяющей полосы движения.
Моторный отсек
Схема электропредохранителей в моторном отсеке
Предохранители подкапотного узла Opel Astra и защищаемые ими узлы:
- 1 – управления мотором;
- 2 – кислородный датчик;
- 3 – впрыск горючего, зажигание;
- 4 – впрыск горючего, зажигание;
- 6 – подогрев зеркал;
- 7 – электрорегулятор вентилятора;
- 8 – кислородный датчик;
- 9 – заднее стекло;
- 10 – аккумулятор;
- 11 – ручка открытия багажного отделения;
- 12 – адаптивное освещения;
- 14 – задний стеклоочиститель;
- 15 – мотор;
- 16 – стартер;
- 17 – управления КПП;
- 18 – задний стеклообогреватель;
- 19 – стеклоподъемник передних стекол;
- 20 – стеклоподъемник задних стекол;
- 21 – ABS;
- 22 – дальний свет левой фары;
- 23 – фараомыватель;
- 24 – правый ксеноновый ближний свет;
- 25 – левый ксеноновый ближний свет;
- 26 – противотуманки;
- 27 – нагревание дизтоплива;
- 29 – электротормоз стоянки;
- 30 – ABS;
- 32 – подушка безопасности;
- 33 – адаптивные фары;
- 35 – электростеклоподъемники;
- 37 – электрический магнитный клапан пробуксовки адсорбера;
- 38 – насос (вакуумный);
- 39 – устройство управления системой подачи горючего;
- 40 – омыватель переднего и заднего стекла;
- 41 – дальний свет левой фары;
- 42 – электровентилятор радиатора охлаждающей системы мотора;
- 43 – электроочиститель лобового стекла;
- 45 – электровентилятор охлаждения мотора;
- 47 – звуковой сигнал;
- 48 – электровентилятор радиатора мотора;
- 49 – автотопливный насос;
- 50 – автокорректор света фар;
- 51 – дроссели;
- 52 – обогрев газов картера;
- 53 – управления КПП и мотора;
- 54 – контроль электрической проводки;
Под приборной панелью
Схема электропредохранителей под приборной панелью
Предохранители блока в салоне Opel Astra и защищаемые ими узлы:
- 1 – монитор;
- 2 – наружный свет;
- 3 – наружный свет;
- 4 – аудиосистема;
- 5 – информационная система;
- 6 – передняя розетка электрического питания;
- 7 – задняя розетка электрического питания;
- 8 – ближний свет левой фары (галогеновый);
- 9 – ближний свет правой фары (галогеновый) ;
- 10 – замки;
- 11 – узлы отопления, вентилятора и кондиционера;
- 14 – разъем диагностики;
- 15 – подушка безопасности;
- 17 – электрокондиционер;
- 19 – стопы, свет заднего хода, салонное освещение;
- 21 – оборудование;
- 22 – электровыключатель зажигания;
- 23 – управление электрическим оборудованием кузова;
- 24 – управления электрическим оборудованием кузова.
Багажное отделение
Монтажный блок Opel Astra, находящийся в багажнике, расположен в легкодоступном месте, и для того, чтобы добраться до него, не нужно демонтировать какие-либо узлы или части. Чтобы его открыть, нужно на 90 градусов повернуть фиксатор люка и откинуть его вниз. Далее по схеме находим необходимый нам электропредохранитель и проводим его замену. Закрываем люк и фиксируем его защелкой.
Блок под капотом
Под капотом основой блок с предохранителями и реле расположен в левой части, рядом со стойкой и закрыт защитной крышкой.

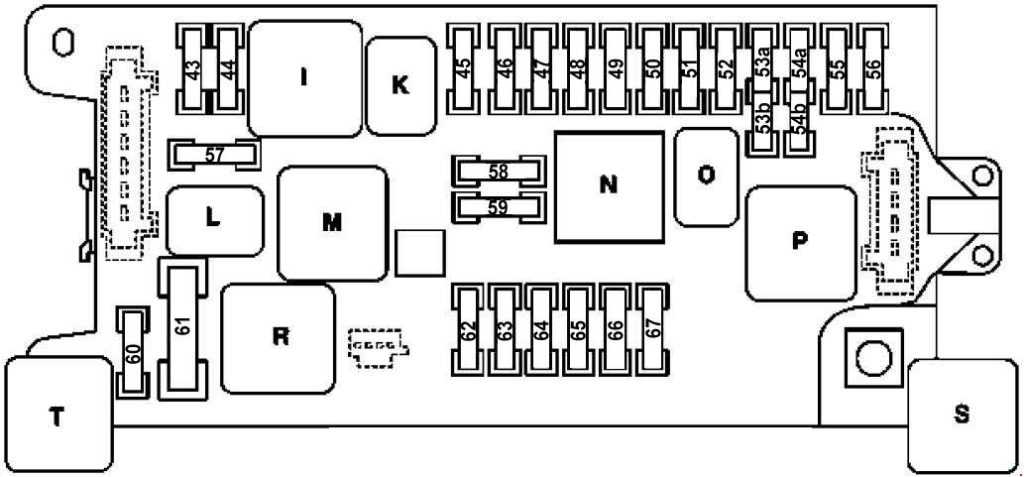

Схема
Обозначение
| 43 | 15A Блок управления ME (двигатели 113, 156, 272, 273) |
| Блок управления системы CDI (двигатели 642) | |
| Блок управления SAM с задним блоком реле и предохранителей | |
| Реле топливного насоса (113.990 (CLS 55 AMG)) | |
| Реле продувки катализатора (113.990 (CLS 55 AMG)) | |
| 44 | 15A Блок управления системы CDI (двигатели 642) (с 2006 модельного года) |
| 45 | 7,5A Блок управления AIRmatic с системой ADS |
| 46 | 7,5A Блок управления системы EGS (5-ступенчатая АКП (NAG)) |
| Электрический модуль управления VGS (7-ступенчатая АКП) | |
| 47 | 5A Блок управления систем ESP |
| 48 | 7,5A Блок управления системой пассивной безопасности |
| 49 | 7,5A Блок управления системой пассивной безопасности |
| Датчик распознавания наличия пассажира / детского сиденья на сиденье переднего пассажира (до 2006 модельного года) | |
| Реле подголовников NECK-PRO (2006 модельный год) | |
| Передний левый реверсивный натяжитель ремня безопасности (с 2007 модельного года) | |
| Передний правый реверсивный натяжитель ремня безопасности (с 2007 модельного года) | |
| 50 | 5A Место разъединения цепи электропитания VICS (Япония) |
| 51 | 5A Резерв |
| 52 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов | |
| Подсветка вещевого ящика с микровыключателем | |
| Блок управления системы регулировки угла наклона фар (биксеноновые фары) | |
| 53a | 15A Реле звуковых сигналов (с 2007 модельного года) |
| 53b | 15A Реле звуковых сигналов |
| 54a | 15A Прикуриватель с подсветкой (с 2007 модельного года) |
| Прикуриватель по желанию защищается через клемму 15R: Разделительное реле отключаемых потребителей (до 2006 модельного года) | |
| 54b | 15A Прикуриватель с подсветкой (с 2007 модельного года) |
| Прикуриватель по желанию защищается через клемму 30: Разделительное реле отключаемых потребителей (до 2006 модельного года) | |
| 55 | 7,5A Место разъединения цепи электропитания VICS (Япония) |
| 56 | 40A Мотор стеклоочистителя |
| 57 | 25A Блок управления системы CDI (двигатель 642) |
| Блок управления ME (двигатели 156, 272, 273) | |
| Блок управления SAM с задним блоком реле и предохранителей (двигатели 156, 272, 273, 642) | |
| Переключающий клапан регенерации (до 2006 модельного года) | |
| O2-Левый датчик за катализатором (двигатель 113) | |
| O2-Правый датчик за катализатором (двигатель 113) | |
| Запорный клапан угольного адсорбера (США; до 2006 модельного года) | |
| Запорный клапан фильтра с угольным фильтром (США; до 2006 модельного года) | |
| Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (двигатель 272; до 2006 модельного года) | |
| 58 | 15A Двигатели 113, 156, 272, 273: |
| Катушка зажигания цилиндра 1 | |
| Катушка зажигания цилиндра 2 | |
| Катушка зажигания цилиндра 3 | |
| Катушка зажигания цилиндра 4 | |
| Катушка зажигания цилиндра 5 | |
| Катушка зажигания цилиндра 6 | |
| Катушка зажигания цилиндра 7 | |
| Катушка зажигания цилиндра 8 | |
| Помехоподавляющий конденсатор аудиомодуля (двигатель 113) | |
| Двигатель 642; 2006 модельный год: | |
| Термоанемометрический расходомер массы воздуха левого ряда цилиндров | |
| Термоанемометрический расходомер массы воздуха правого ряда цилиндров | |
| Датчик O2 перед катализатором | |
| 59 | 15A Реле стартера |
| 60 | 10A Вентилятор масляного радиатора (113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG)) |
| 61 | 40A Электрический воздушный насос |
| 62 | 30A Резервное реле |
| 63 | 15A Не используется |
| 64 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов (до 2006 модельного года) | |
| Блок-панель управления KLA (Система автомат. климат-контроля) | |
| 65 | 20A Блок управления EZS |
| Блок управления электроблокировки рулевого управления | |
| 66 | 7,5A Передняя правая блок-фара |
| Передняя левая блок-фара | |
| Модуль коррекции угла наклона фар (биксеноновые фары) | |
| 67 | 10A Выключатель стоп-сигналов |
| Реле | |
| I | Реле клеммы 87, двигатель |
| K | Реле электр. цепи клеммы 87 ходовой части |
| L | Реле стартера |
| М | Резервное реле |
| N | Реле клеммы 15 |
| O | Реле звуковых сигналов |
| P | Реле клеммы 15R |
| R | Реле воздушного насоса (кроме двигателя 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) |
| Реле вентилятора масляного радиатора (двигатель 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) | |
| S | Реле AIRMATIC (полуактивная пневмоподвеска) |
Предохранительный блок моторного отсека
Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.
Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля
БП моторного отсека обеспечивает работоспособность следующих узлов:
- лампы дальнего света фар;
- противотуманные огни спереди и сзади автомобиля;
- очиститель заднего и лобового стекла;
- обогрев боковых наружных зеркал;
- звуковой сигнал.
Реле зажигания
Функция:
Реле зажигания отвечает за передачу электрического сигнала на свечи зажигания и запуск двигателя.
Расположение:
Реле зажигания находится в блоке предохранителей, обычно расположенном под приборной панелью или в моторном отсеке автомобиля.
Замена:
- Отключите аккумулятор автомобиля для предотвращения случайной активации.
- Найдите и удалите блок предохранителей, в котором находится реле зажигания.
- Аккуратно извлеките старое реле зажигания и установите новое.
- Установите обратно блок предохранителей и подсоедините аккумулятор.
Проверка:
Для проверки работы реле зажигания:
- Убедитесь, что аккумулятор заряжен и в исправном состоянии.
- Проверьте свечи зажигания и замените их при необходимости.
- Проверьте наличие сигнала на свечах зажигания при попытке запуска двигателя.
Реле зажигания в Мерседес w124:
Номер реле
Функция
1
Реле запуска двигателя
2
Реле поджига горячего пуска
3
Реле исключения первым поджигом
4
Реле контроля зажигания
Блок предохранителей в моторном отсеке
Блок предохранителей находится в моторном отсеке (слева) под крышкой.
Назначение предохранителей и реле в моторном отсеке
| № | Цепь защищена | ампер |
|---|---|---|
| 43а | Рог фанфары | 15 |
| 43b | Рог фанфары | 15 |
| 44 | Телефон и передатчик / приемник TELE AID, D2BТелефонный передатчик и приемник, D2BПункт разделения сотовых телефонов | 5 |
| 45 | Блок управления удерживающими системами | 7,5 |
| 46 | Релевключения / выключения стеклоочистителя Реле 1 и 2 скорости стеклоочистителя | 40 |
| 47 | Подсветка бардачка с переключателемПрикуриватель передний (с подсветкой) | 15 |
| 48 | Действительно для двигателя 612.990 (до 31.03.04): Блок управления вакуумным насосом усилителя тормозовДействительно для двигателя 112 и двигателя 113: Соединительная муфта контура 15 (с предохранителем)Действительно для двигателя 646, версия для США (до 31.03.04): Контур 30 соединительная втулкаДействительно для двигателя 646 (с 1.4.04): датчик O 2 перед разъемом TWC | 15 |
| 49 | Блок управления удерживающими системами | 7,5 |
| 50 | Модуль выключателя светаДействительно для двигателя 612.990: выходной каскад накаливания (до 31.3.04), термопленочный датчик массового расхода воздуха (с 1.4.04 до 30.11.04) | 5 |
| 51 | AAC со встроенным управлением дополнительным двигателем вентилятора КомбинацияприборовДействительно для кода (581) комфортный автоматический кондиционер: многофункциональный датчик C-AAC , датчик солнечного света C-AAC (всего 4), передний левый фонарь блок, блок переднего правого фонаря.Действительно для автомобилей AMG: Циркуляционный насос охладителя наддувочного воздуха.Действительно для модели 203.0 (до 31.7.01): Блок управления SPS | 7,5 |
| 52 | Стартер | 15 |
| 53 | Реле стартераЗадний блок управления SAM с блоком предохранителей и релеДействительно для двигателя 611/612/642/646: Блок управления CDI | 25 |
| 53 | Действительно для бензиновых двигателей:Реле стартераЗадний блок управления SAM с модулем предохранителей и релеДействительно для двигателя 111/271/272: Блок управления ME-SFI Действительно для двигателя 112/113: Блок управленияME-SFI Контур 87M1e соединительная втулка | 15 |
| 54 | Действительно для двигателя 271.940: Блок управленияME-SFI Клапан управления продувкой (версия для США) Запорныйклапан адсорбера с активированным углемДействительно для двигателя 271.942: Блок управления NOX (оксиды азота)Действительно для двигателя 642/646: Блок управления CDIДействительно для двигателя 642/646: Соединительная муфта контура 30. | 15 |
| 54 | Для двигателей 611/612: Блок управления CDI.Для двигателей 611/612 (до 30.11.04): Нагревательный элемент вентиляционной линии | 7,5 |
| 55 | Датчик угла поворота рулевого колесаDistronic: Блок управления DTRДействительно для коробки передач 722:Блок управления ETC (до 31.5.04)Блок управления электронного блока рычага селектора Блокэлектрического контроллера (VGS)Действительно для коробки передач 716:Переключатель распознаванияпередачи Автоматическое управление механической коробкой передач Ед. изм | 7,5 |
| 56 | Блок управления ESP и BASВыключатель стоп-сигналов | 5 |
| 57 | Датчик угла поворота рулевого колеса (до 31.5.02)Блок управления EIS Модульрулевой колонки (с 1.6.02)Действительно для двигателя 112/113: Блок управления ME-SFI | 5 |
| 58 | Действительно для трансмиссии 716: гидравлический насос SEQ | 40 |
| 59 | Блок управления ESP и BAS | 50 |
| 60 | Блок управления ESP и BAS | 40 |
| 61 | Действительно для коробки передач 716: Блок управления автоматической механической коробкой передач | 15 |
| 62 | Разъем линии передачи данныхМодуль выключателя света Выключательстоп-сигнала | 5 |
| 63 | Модуль выключателя света | 5 |
| 64 | РадиоРадио и навигационный блокCOMAND Блок управления, индикации и управления | 10 |
| 65 | Действительно для двигателя 112/113: Электрический воздушный насос | 40 |
| Реле | ||
| я | Реле системы звукового сигнала фанфар | |
| К | Реле клеммы 87, шасси | |
| L | Реле 1 и 2 скорости стеклоочистителя | |
| M | Терминал 15R реле | |
| N | SEQ реле управления насосом (с автоматической механической коробкой передач (ASG) Sequentronic) | |
| О | Реле воздушного насоса (только двигатели 112, 113, 271) | |
| п | Клемма 15 реле | |
| Q | Реле включения / выключения стеклоочистителя | |
| р | Реле контакта 87, двигатель | |
| S | Реле стартера |
| № | Цепь защищена | ампер |
|---|---|---|
| 1 | Блок предохранителей в салоне | 125 |
| 2 | Блок предохранителей в багажном отделении | 200 |
| 3 | Дополнительный блок предохранителей 1, ниша под запасное колесо | 125 |
| 4 | Блок предохранителей двигателя | 200 |
| 5 | Двигатель и электрический всасывающий вентилятор переменного тока со встроенной системой управления.Действительно для дизельных двигателей: выходной каскад накаливания. | 125 |
| 6 | Блок предохранителей двигателя | 60 |
Предохранители и реле Mercedes-Benz W124
Плавкие предохранители
Снятие пружинной скобы, крепящей крышку блока предохранителей и реле
Информация о предохранителях имеется на внутренней стороне крышки блока предохранителей и реле
Плавкие предохранители размещены в блоке предохранителей и реле, расположенном в задней части моторного отсека. На некоторых моделях устанавливаются дополнительные плавкие предохранители, размещенные в дополнительном блоке предохранителей, который расположен за главным блоком предохранителей.
Для доступа к предохранителям отсоедините пружинную скобу и снимите крышку с блока предохранителей и реле (см. рис. Снятие пружинной скобы, крепящей крышку блока предохранителей и реле).
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей и реле.
Перед снятием предохранителя выключите зажигания. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Расположение винтов крепления крышки блока реле
Расположение реле на блоке предохранителей и реле
Реле размещены в блоке предохранителей и реле, расположенном в задней части моторного отсека. Для доступа к реле отсоедините пружинную скобу и снимите крышку с блока плавких предохранителей, затем отвинтите винты и снимите крышку с блока реле (см. рис. Расположение винтов крепления крышки блока реле, Расположение реле на блоке предохранителей и реле).
Реле — это электронно управляемый переключатель, который обычно используется следующим образом:
– реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа, в отличие от механического переключателя;
-– реле может выполнять функцию таймера, например, задавать интервал работы стеклоочистителей.
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то Вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Для замены реле выключите зажигания и, просто потянув реле, извлеките его из гнезда и вставьте на его место новое.
Видео про «Предохранители и реле» для Mercedes-Benz W124
КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ.
Реле перегрузки мерседес w124 Е230
Как проверить сгорел ли бензонасос на Mersedes 124E230
Wrskn › Блог › Схема предохранителей на w210
Схема предохранителей на w210, полностью на руском языке, иногда очень нужная вещь для владельцев 210-ых
Комментарии 84
У меня мерс w210, неробатает прекуриватель, посмотрел предухранитель, его там нет и даже клеми к нему… незнаю что делать, подскажите пожалуста, ребята?!
Более детальная схема с расшифровкой, может поможет еще кому-то avto-fresh.com/mersedes/s…s-w210-e-class-1995-2002/
Здравствуйте, подскажите пожалуйста, где находится реле автоматического включения света фар (т.е. когда запускается мотор — фары включаются)? И есть ли оно вообще. W210 Е200 2001г.в. Спасибо заранее.
Я не пойму, за выключателем освещения это где этот блок стоит?
Подскажите Вчем может быть причина 4пред в салоне был перегоревший решил поменять, беру меняю и включается зажигание вытаскиваю пред всё тухнет? Замок выключен и ключ в кармане? Что Может быть за беда?
Подскажите,Коротнуло магнитолу, теперь питание идет только на желтом проводе, на коричневом нет, где искать предохранитель? Под задним сиденьем целые все.
Скажите, пожалуйста, где находится предохранитель бензонасоса?
Помогите не роботают стеклоподъмники передних окон и предохранители всё в порядке в чём может быть проблема?
Дорогие форумчане подскажите пожалуйста! Снимал обшивку потолка, чтобы почистить от грязи. Поставил все на место и теперь плафон освещения спереди не работает как и лампочки в откидных козырьках, а сзади лампочка горит постоянно, что это может быть?
20 у меня фан енжен
У меня w210. Не работает прикуриватель, по схеме — предохранитель 1 (15а) В гнезде предохранителя не оказалось, как и посадочного места под него. Куда копать?
Проверьте для начала не по схеме, а все подряд предохранители. Как показывает практика, то за частую можно встретить не совпадение схемы и посадочного места в Авто. Делаю, вывод, что всё сугубо индивидуально.
Оказался рабочий. Были закисшие контакты, прочистил клинером и всё ок
Привет! Подскажи пожалуйста где находится реле противотуманных фар? 97 года машина
Предохранитель туманок, как ты уже мог заметить на вышеизложеной схеме находится в блоке под выключателем освещения, в салоне, номер 9. Реле никакого там нет, если с предом все ок но они всеравно не работают скорее всего сгнили контакты, ремонта которых обычно хватает на 2 года максимум.
У меня сейчас обнаружилась такая проблема. Одна противотуманный передняя горит, а вторая нет.Скоро поеду ремонтироваться)
Подскажите пожалуйста что должно быть в верних двух посадочных местах? С момента покупки там ничего небыло.Прикуриватель в салоне не работает, где искать на него предохрон?
Сверху схема же, и там есть прикуриватель, и написано блок предохранителей в моторном отсеке. То что на фото явно не моторный отсек
Подскажите пожалуйста что должно быть в верних двух посадочных местах? С момента покупки там ничего небыло.Прикуриватель в салоне не работает, где искать на него предохрон?
Мерседес-Benz W211
Дистанционное дополнительное отопление
F025
Пневматическое
подвешивание
F037
Модуль антенны
F008
Противоугонный
управляющий модуль
F008
Аудио шлюз
F006
Основная панель выключателей
F039
CD
ченжер
F026
Центральный шлюз
F041
Регулирование высоты блока управления
F037
Диагностическая муфта
F030
Блок управления водительской двери
F033
Блок управления пассажирской двери
F022
Блок управления двери зад лево
F032
Блок управления двери зад право
F021
Приспосабливаемое сидение водителя / память
F034
Мощность сидения
водителя
F001
Стеклоочиститель кормы
F007
Регулятор мотора
F042
Топливный насос
F004
Блокирование топливного
бака
F015
Центральная электрика водителя
F042
F031
Обогрев сидений передний
F036
Обогрев сидений задний
F016
Движение Без ключа
F024
Навигация
F003
Парктроник
F003
Пассажирское приспосабливаемое сидение /
память
F023
Пассажирская мощность
сидения
F002
Штепсельная розетка
багажник
F012
Штепсельная розетка
задняя
F013
Пневматическое регулируемое сидение
F013
F017
Радио
F028
Дистанционное закрытие
багажника
F011
Обслуживающая единица крыши
F009
Обогрев руля
F029
Разделительное реле
F040
Контроль за давлением в шине
F003
Верхняя панель выключателей
F040
Электропитание трейлера
F019
Блок управления
трейлера
F018
ТВ
F003
Шторка
заднего стекла
F020
Задний стеклоочиститель
F007
Отапливаемое заднее
стекло
F010
передний блок предохранителей Мерседес Е
класса W211
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
