Замена предохранителей
Перед проведением профилактики подготавливаем:
- Комплект новых предохранителей ножевого типа;
- Отвертку;
- Дополнительное освещение;
- Трещотка, головка на «10» для демонтажа блока в сборе;
- Пластиковый пинцет для извлечения модулей.
Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:
- Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
- Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
- На штатное место вставляем новый предохранитель, закрываем крышку.
Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.
Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.
В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.
Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.
Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-mercedes-benz-sprinter.html
Fuse box under the panel
Under the panel is where the first fuse and relay box is mounted. Remove the protective cover to gain access.
Type 1
Diagram
Assignment
| № | Amp | Fuse function |
| 1 | 15A | Right rear position lamp and right parking light. |
| 2 | 15A | High beam right headlight. |
| 3 | 15A | High beam left headlight, signal light. |
| 4 | 15A | Reversing lights. |
| 5 | 15A | Stop lights. |
| 6 | 20A | Wiper motor. |
| 7 | 15A | Heated rear window, signal. |
| 8 | 20A | Interior lamp, cigarette lighter, radio tape recorder. |
| 9 | 20A | Clock, emergency light signaling, parking lights. |
| 10 | 15A | Illumination of the instrument panel, license plate lights, daytime running lights. |
| 11 | 15A | Left rear position lamp and left parking light. |
| 12 | 15A | Dipped beam of the right headlight. |
| 13 | 15A | Dipped beam left. |
| 14 | 15A | Fog lamp, rear fog lamp. |
| 15 | 15A | Radio tape recorder, |
| 16 | – | Reserve |
| 17 | – | Reserve |
| 18 | – | Reserve |
Relays can be found separately under this fuse box (window wiper and turn signal relays.).
Type 2
Diagram
Designation
| № | Amp | Fuse function |
| 1 | 10A | Right parking light, right tail light |
| 2 | 10A | High beam right headlight |
| 3 | 10A | High beam left headlight, high beam indicator light |
| 4 | 10A | Reversing lamp |
| 5 | 10A | Stop lights |
| 6 | 20A | Wiper motor |
| 7 | 15A | Horn, heated rear window, accessories relay (circuit 15) |
| 8 | 20A | Interior lamp, cigarette lighter; radio (chain 30) |
| 9 | 15A | Clock, hazard warning lights, parking light |
| 10 | 10A | Instrument panel illumination, license plate light, daytime driving light |
| 11 | 10A Left parking light, left rear position light | |
| 12 | 10A | Dipped beam right headlight |
| 13 | 10A | Low beam left headlight |
| 14 | 15A | Fog lamps, rear fog lamp |
| 15 | 10A | Radio receiver (circuit 15) |
| 16 | 25A | Diesel engine control unit (circuit 30) |
| 17 | 15A | Engine control unit (circuit 30) |
| 18 | 15A | Ignition (circuit 15) |
| 19 | 15A | Gasoline pump (circuit 30) |
| 20 | 15A | Heating control panel (circuit 30) |
| 21 | 30A | Heating fan, front (circuit 30) |
Relays are attached at the bottom:
- Windscreen wipers
- Engine control
- Direction indicators, hazard
Блок под панелью
Первый блок предохранителей и реле установлен под панелью. Для доступа уберите защитную крышку.
Вариант 1
Схема
Описание
| 1 | Правый задний габаритный фонарь и правый стояночный огонь — 15 А. |
| 2 | Дальний свет правой фары — 15 А. |
| 3 | Дальний свет левой фары, сигнальная лампочка — 15 А. |
| 4 | Фонари заднего хода — 15 А. |
| 5 | Стоп-сигналы — 15 А. |
| 6 | Электродвигатель стеклоочистителей — 20 А. |
| 7 | Обогрев заднего стекла, сигнал — 15 А. |
| 8 | Плафоны, прикуриватель, магнитола — 20 А. |
| 9 | Часы, аварийная световая сигнализация, стояночные огни — 20 А. |
| 10 | Подсветка щитка приборов, фонари освещения номерного знака, фонари дневного света — 15 А. |
| 11 | Левый задний габаритный фонарь и левый стояночный огонь — 15 А. |
| 12 | Ближний свет правой фары — 15 А. |
| 13 | Ближний свет левой — 15 А. |
| 14 | Противотуманная фара, задний противотуманный фонарь — 15 А. |
| 15 | Магнитола — 15 А, |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
Отдельные реле могут находится под данным блоком с предохранителями (реле стекло очистителя и указателей поворотов.).
Вариант 2
Схема
Обозначение
| 1 | 10А Правый стояночный фонарь, правый задний габаритный фонарь |
| 2 | 10А Дальний свет правой фары |
| 3 | 10А Дальний свет левой фары, индикаторная лампочка включения дальнего света |
| 4 | 10А Фонарь заднего хода |
| 5 | 10А Стоп- сигналы |
| 6 | 20А Электродвигатель стеклоочистителей |
| 7 | 15А Сигнал, обогрев заднего стекла, реле элементов дополнительного оборудования (цепь 15) |
| 8 | 20А Фонарь освещения салона, прикуриватель; радио (цепь 30) |
| 9 | 15А Часы, аварийная световая сигнализация, парковочный огонь |
| 10 | 10А Подсветка щитка приборов, фонарь освещения номерного знака, свет для езды в дневное время |
| 11 | 10А Левый стояночный фонарь, левый задний габаритный огонь |
| 12 | 10А Ближний свет правой фары |
| 13 | 10А Ближний свет левой фары |
| 14 | 15А Противотуманные фары, задний противотуманный фонарь |
| 15 | 10А Радиоприемник (цепь 15) |
| 16 | 25А Блок управления дизельным двигателем (цепь 30) |
| 17 | 15А Блок управления двигателем (цепь 30) |
| 18 | 15А Зажигание (цепь 15) |
| 19 | 15А Бензонасос (цепь 30) |
| 20 | 15А Панель управления системой отопления (цепь 30) |
| 21 | 30А Вентилятор системы отопления, передний (цепь 30) |
В нижней части крепятся реле:
- Стеклоочистители
- Управления двигателем
- Указатели поворотов
Блок под сидением
Вариант 1

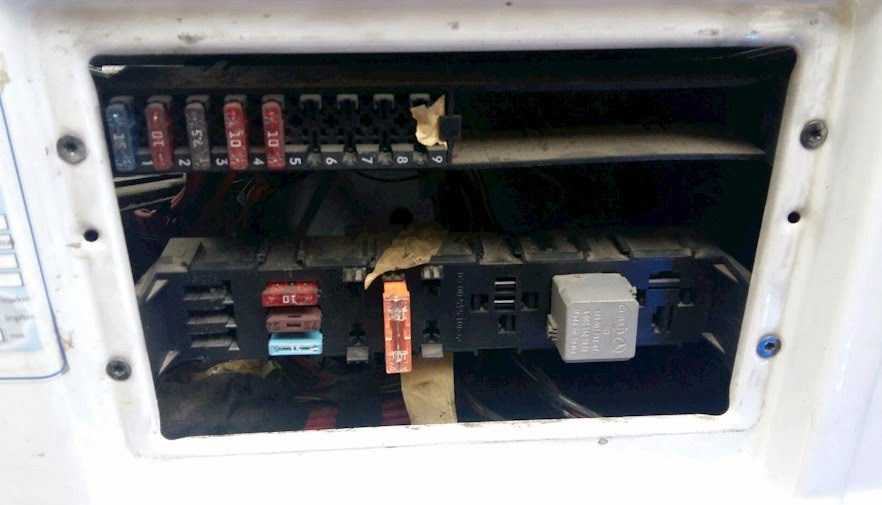

Дополнительный блок реле и предохранителей находится под сидением водителя за защитной крышкой.
Фото пример
Схема
Назначение
| R1 | Реле звукового сигнала |
| R2 | Специальное оборудование |
| R3 | Реле насоса охлаждающей жидкости |
| 1 | 7,5A Комбинированный счетчик |
| 2 | 25A Дополнительный обогреватель |
| 3 | 7,5A Зуммер |
| 4 | 7,5A Зуммер |
| 5 | 10A Дополнительный обогреватель |
Вариант 2
Фото
Схема
Расшифровка
| Диоды | |
| 2 | Звуковая последовательность /потолочный кондиционер |
| 3 | Противоугонная сигнализационная система/штепсельная розетка прицепа |
| 4 | Противоугонная сигнализационная система/ штепсельная розетка прицепа |
| Предохранители | |
| 5 | 10А Устройство блокировки пуска |
| 6 | 7,5A Антиблокировочная система |
| 7 | 25A Антиблокировочная система |
| 8 | 40A Вторичный воздушный насос/ гидравлический насос автоматизированной механической коробки передач Sprintshift |
| 9 | 40A Антиблокировочная система |
| 10 | Резерв |
| Реле | |
| 11 | Топливный насос |
| 12 | Реле стартера |
| 13 | Вторичный воздушный насос |
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
На этом всё. А если Вам есть что добавить – пишите в комментарии.
Box under the seat
Type 1
The additional relay and fuse box are located under the driver’s seat behind a protective cover.
Photo example
Diagram
Decoding
| № | Amp | Fuse Function |
| R1 | Horn relay | |
| R2 | Special equipment | |
| R3 | Coolant pump relay | |
| 1 | 7.5A | Combined meter |
| 2 | 25A | Additional heater |
| 3 | 7.5A | Buzzer |
| 4 | 7.5A | Buzzer |
| 5 | 10A | Additional heater |
Type 2
Diagram
Appointment
| 9.1 | |
| F7 | ESP, terminal 30 |
| F11 | instrument cluster |
| F900 | Terminal 30 |
| F85 | Daytime running lights, terminal 30 |
| F43 | Remote radio control |
| F112 | Central locking system, terminal 30 |
| F100 | Central locking system, terminal 30 |
| F44 | Central locking systems |
| F101 | Additional liquid heater |
| 9.2 | |
| F115 | Terminal D+ |
| F158 | Fuel pump |
| F300 | Interior lighting |
| F70 | Relay el. circuit terminal D+ |
| F114 | Additional heat exchanger |
| F110 | trailer socket |
| F155 | Additional heater |
| F143 | Additional liquid heater |
| F19 | Additional turn signal module II |
| 9.3 | |
| F116 | Terminal 30 |
| F117 | Terminal 15 |
| F180 | Terminal 30 |
| F52 | Front passenger door window regulator |
| F53 | Driver’s door power window |
| F54 | Heated and adjustable exterior mirrors |
| F86 | Daytime running lights, terminal 15 |
| F87 | Left headlight |
| 9.4 | |
| F88 | Right headlight |
| F89 | Relay terminal 87 (1) |
| F90 | Relay terminal 87 (2) |
| F91 | Relay terminal 87 (3) |
| F128 | Heated driver’s seat |
| F139 | Additional liquid heater |
| F150 | Roof fan |
| F163 | Tachograph, terminal 30 |
| F164 | Tachograph, terminal 15 |
| 9.5 | |
| F5 | ESP |
| F119 | Additional air conditioning fan |
| F6 | ESP, terminal 30 |
| Relay | |
| K26 | Relay terminal D+ |
| K61 | Starter relay |
| K87 | Relay terminal 87 |
That’s all. And if you have something to add – write in the comments.
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителей
| Маркировка / обозначения | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Резервация |
| F (Ф-3) / 10 | Резервация |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Автомобильный сигнал |
| F (Ф-6) / 30 | Центральный замок |
| F (Ф-7) / 30 | Резервация |
| F (Ф-8) / 20 | Система электрического питания |
| F (Ф-9) / 10 | Стеклоочистители лобового стекла |
| F (Ф-10) / 10 | Омыватели передних фар |
| F (Ф-11) / 10 | Омыватель заднего стекла |
| F (Ф-12) / 10 | Топливная аппаратура (дополнительно) |
| F (Ф-13) / 30 | Контролер трансмиссии автоматического типа |
| F (Ф-14) / 30 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 20 | Стеклоподъемники |
| F (Ф-23) / 20 | Система курсовой стабилизации |
| F (Ф-24) / 20 | АБС (ABS) |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Подсветка вещевого ящика |
| F (Ф-28) / 15 | Вентилятор отопителя (печка) |
| F (Ф-29) / 15 | Система кондиционирования |
| F (Ф-30) / 20 | Топливная система, реле бензонасоса |
| F (Ф-31) / 15 | Система безопасности |
| F (Ф-32) / 20 | Резервация |
| F (Ф-33) / 20 | Датчик силового агрегата |
| F (Ф-34) / 20 | Боковые зеркала |
| F (Ф-35) / 20 | Стоп сигналы |
| F (Ф-36) / 20 | Зарезервировано |
| F (Ф-37) / 20 | Зарезервировано |
| F (Ф-38) / 20 | Зарезервировано |
| F (Ф-39) / 20 | Зарезервировано |
| F (Ф-40) / 20 | Зарезервировано |
| F (Ф-41) / 20 | Дополнительно |
| F (Ф-42) / 20 | Дополнительно блок печного отопителя |
| F (Ф-43) / 20 | Дополнительно блок печного отопителя |
| F (Ф-44) / 20 | Дополнительно блок печного отопителя |
| F (Ф-45) / 20 | Дополнительно блок печного отопителя |
| F (Ф-46) / 20 | Дополнительно блок печного отопителя |
| F (Ф-47) / 20 | Подсветка |
| F (Ф-48) / 20 | Освещение салона |
| F (Ф-49) / 20 | Реле омывателя лобового стекла |
| F (Ф-50) / 20 | Резервация |
| F (Ф-51) / 20 | Резервация |
| F (Ф-52) / 20 | Электронный блок управления силовым агрегатом |
| F (Ф-53) / 20 | Резервация |
| F (Ф-54) / 20 | Резервация |
| F (Ф-55) / 20 | Резервация |
| F (Ф-56) / 20 | Стоп сигналы |
| F (Ф-57) / 20 | Головной свет |
| F (Ф-58) / 20 | Дроссельная заслонка |
| F (Ф-59) / 20 | Стеклоподъемники |
| F (Ф-60) / 20 | Противотуманные фары задние |
| F (Ф-61) / 20 | Зажигание |
| F (Ф-62) / 20 | Топливная аппаратура |
| F (Ф-63) / 20 | Электрическое оборудование |
| F (Ф-64) / 20 | Резервация |
| F (Ф-65) / 20 | Контактная плата задних фонарей, стоп сигналов |
| F (Ф-66) / 20 | Блок цифровых датчиков |
Стоимость нового блока с предохранителями (оригинал) на автомобиль Мерседес Спринтер от 6500 рублей, аналоги от 4900 рублей, реле – коммутаторы от 650 рублей.
Признаки неисправности
- Прострел искры между модулями из-за слабого контакта, прогорания плавильного элемента;
- Слышен запах плавленой пластмассы в месте установки монтажного блока;
- На приборной панели светодиодное уведомление индикатора о неисправности оборудования в моторном отсеке, салоне машины;
- При подаче напряжения, активации оборудования агрегаты неактивны.
Причины поломки
- Не соблюдение сроков проведения диагностики, профилактики автомобиля;
- Установка неоригинальных деталей, низкого качества изготовления;
- Нарушение технологии монтажа;
- Повреждение монтажного блока;
- Замыкание в электрической цепи;
- Повреждение силового кабеля, обрыв цепи;
- Ослабление, окисление контактов.
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителей
| Маркировка / обозначения | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Резервация |
| F (Ф-3) / 10 | Резервация |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Автомобильный сигнал |
| F (Ф-6) / 30 | Центральный замок |
| F (Ф-7) / 30 | Резервация |
| F (Ф-8) / 20 | Система электрического питания |
| F (Ф-9) / 10 | Стеклоочистители лобового стекла |
| F (Ф-10) / 10 | Омыватели передних фар |
| F (Ф-11) / 10 | Омыватель заднего стекла |
| F (Ф-12) / 10 | Топливная аппаратура (дополнительно) |
| F (Ф-13) / 30 | Контролер трансмиссии автоматического типа |
| F (Ф-14) / 30 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 20 | Стеклоподъемники |
| F (Ф-23) / 20 | Система курсовой стабилизации |
| F (Ф-24) / 20 | АБС (ABS) |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Подсветка вещевого ящика |
| F (Ф-28) / 15 | Вентилятор отопителя (печка) |
| F (Ф-29) / 15 | Система кондиционирования |
| F (Ф-30) / 20 | Топливная система, реле бензонасоса |
| F (Ф-31) / 15 | Система безопасности |
| F (Ф-32) / 20 | Резервация |
| F (Ф-33) / 20 | Датчик силового агрегата |
| F (Ф-34) / 20 | Боковые зеркала |
| F (Ф-35) / 20 | Стоп сигналы |
| F (Ф-36) / 20 | Зарезервировано |
| F (Ф-37) / 20 | Зарезервировано |
| F (Ф-38) / 20 | Зарезервировано |
| F (Ф-39) / 20 | Зарезервировано |
| F (Ф-40) / 20 | Зарезервировано |
| F (Ф-41) / 20 | Дополнительно |
| F (Ф-42) / 20 | Дополнительно блок печного отопителя |
| F (Ф-43) / 20 | Дополнительно блок печного отопителя |
| F (Ф-44) / 20 | Дополнительно блок печного отопителя |
| F (Ф-45) / 20 | Дополнительно блок печного отопителя |
| F (Ф-46) / 20 | Дополнительно блок печного отопителя |
| F (Ф-47) / 20 | Подсветка |
| F (Ф-48) / 20 | Освещение салона |
| F (Ф-49) / 20 | Реле омывателя лобового стекла |
| F (Ф-50) / 20 | Резервация |
| F (Ф-51) / 20 | Резервация |
| F (Ф-52) / 20 | Электронный блок управления силовым агрегатом |
| F (Ф-53) / 20 | Резервация |
| F (Ф-54) / 20 | Резервация |
| F (Ф-55) / 20 | Резервация |
| F (Ф-56) / 20 | Стоп сигналы |
| F (Ф-57) / 20 | Головной свет |
| F (Ф-58) / 20 | Дроссельная заслонка |
| F (Ф-59) / 20 | Стеклоподъемники |
| F (Ф-60) / 20 | Противотуманные фары задние |
| F (Ф-61) / 20 | Зажигание |
| F (Ф-62) / 20 | Топливная аппаратура |
| F (Ф-63) / 20 | Электрическое оборудование |
| F (Ф-64) / 20 | Резервация |
| F (Ф-65) / 20 | Контактная плата задних фонарей, стоп сигналов |
| F (Ф-66) / 20 | Блок цифровых датчиков |
Стоимость нового блока с предохранителями (оригинал) на автомобиль Мерседес Спринтер от 6500 рублей, аналоги от 4900 рублей, реле – коммутаторы от 650 рублей.
Признаки неисправности
- Прострел искры между модулями из-за слабого контакта, прогорания плавильного элемента;
- Слышен запах плавленой пластмассы в месте установки монтажного блока;
- На приборной панели светодиодное уведомление индикатора о неисправности оборудования в моторном отсеке, салоне машины;
- При подаче напряжения, активации оборудования агрегаты неактивны.
Причины поломки
- Не соблюдение сроков проведения диагностики, профилактики автомобиля;
- Установка неоригинальных деталей, низкого качества изготовления;
- Нарушение технологии монтажа;
- Повреждение монтажного блока;
- Замыкание в электрической цепи;
- Повреждение силового кабеля, обрыв цепи;
- Ослабление, окисление контактов.
Замена предохранителей
Перед проведением профилактики подготавливаем:
- Комплект новых предохранителей ножевого типа;
- Отвертку;
- Дополнительное освещение;
- Трещотка, головка на «10» для демонтажа блока в сборе;
- Пластиковый пинцет для извлечения модулей.
Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:
- Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
- Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
- На штатное место вставляем новый предохранитель, закрываем крышку.
При возникновении необходимости установки блока в сборе, необходимо дополнительно выкрутить два фиксатора отверткой, отсоединить колодки с проводами, после чего извлечь плату, заменить новой.
Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.
Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.
В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.
Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.
