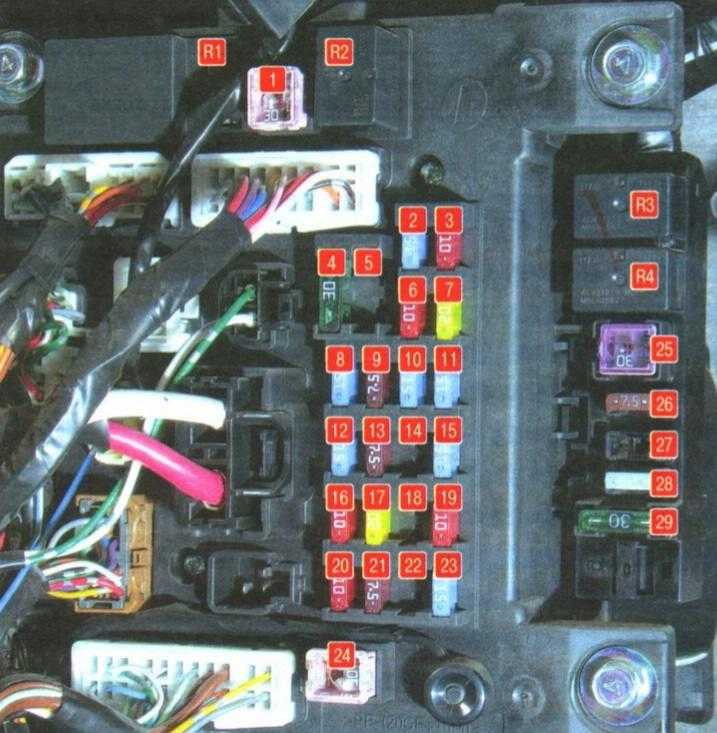

Блок предохранителей и реле в салоне Митсубиси Аутлендер ХЛ
Монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на обратной стороне которой есть схема и обозначение каждого предохранителя и реле.
Схема блока предохранителей и реле Митсубиси Аутлендер ХЛ
Описание
| Номер | Сила тока, А | Цвет | Назначение. |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Розовый | Отопитель |
| 2 | 15 | Синий | Стоп-сигналы |
| 3 | 10 | Красный | Задний противотуманный фонарь |
| 4 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| 5 | — | — | Резерв |
| 6 | 10 | Красный | Цепь дополнительного оборудования |
| 7 | 20 | Желтый | Замки дверей |
| 8 | 15 | Синий | Аудиосистема |
| 9 | 7,5 | Коричневый | Цепь дополнительного оборудования |
| 10 | 15 | Синий | Лампы освещения салона |
| 11 | 15 | Синий | Аварийная световая сигнализация |
| 12 | 15 | Синий | Стеклоочиститель окна двери задка |
| 13 | 7,5 | Коричневый | Контрольно-измерительные приборы |
| 14 | — | — | Резерв |
| 15 | 15 | Синий | Предохранитель прикуривателя митсубиси аутлендер хл (розетка электропитания) |
| 16 | 10 | Красный | Замок зажигания |
| 17 | 20 | Желтый | Электропривод люка |
| 18 | Резерв | ||
| 19 | 10 | Красный | Наружные зеркала заднего вида |
| 20 | 10 | Красный | Система полного привода |
| 21 | 7,5 | Коричневый | Фонари заднего хода |
| 22 | — | — | Резерв |
| 23 | 15 | Синий | Розетка электропитания |
| 24 | 30 | Розовый | Электростеклоподъемники |
| 25 | 30 | Розовый | Обогрев стекла двери задка |
| 26 | 7,5 | Коричневый | Обогреватели наружных зеркал заднего вида |
| 27 | 15 | — | Электропитание |
| 28 | 25(20) | Белый (серый) | Электропривод сидений |
| 29 | 30 | Зеленый | Обогрев сидений |
Реле
| R1 | — | — | Реле замков двери |
| R2 | — | — | Реле отопителя |
| R3 | — | — | Реле обогрева сидений |
| R4 | — | — | Реле обогрева стекла двери задка |
Ролевые функции и принцип работы реле
Реле – это устройство, предназначенное для управления электрическими цепями, позволяющее открыть или закрыть контакты в зависимости от определенных условий.
Реле выполняет ряд важных функций, включая:
- Защиту электрической цепи от перегрузок и короткого замыкания.
- Стабилизацию напряжения в электрической цепи.
- Передачу сигналов и управление другими устройствами.
- Регулировку времени и последовательности работы различных компонентов.
Принцип работы реле основан на использовании электромагнитов. Основные компоненты реле:
- Катушка – проводник, обмотка которого создает электромагнитное поле при протекании через нее электрического тока.
- Якорь – подвижная часть реле, которая притягивается или отталкивается под воздействием электромагнитного поля. Якорь открывает или закрывает контакты реле в зависимости от его положения.
- Контакты – металлические элементы, которые могут быть открытыми или закрытыми. При открывании или закрывании контактов, реле позволяет или прекращает прохождение электрического тока.
Работа реле осуществляется следующим образом:
- При подаче электрического тока на катушку реле, создается электромагнитное поле. Это притягивает якорь, который меняет положение контактов реле.
- При отключении электрического тока, электромагнитное поле исчезает, и якорь возвращается в исходное положение, возвращая контакты в прежнее положение.
Таким образом, реле позволяет управлять электрическими цепями и контактами, обеспечивая надежную работу автомобильной электрики.
Дополнительные рекомендации и советы при замене предохранителей
При замене предохранителей на Mitsubishi Outlander XL рекомендуется соблюдать следующие рекомендации:
1. Перед началом работы убедитесь, что зажигание выключено и рука не прикасается к металлическим контактам, чтобы избежать возможности поражения электрическим током.
2. Внимательно изучите маркировку и расположение предохранителей в электрошкафу, чтобы не перепутать их с другими элементами системы.
3. Используйте только рекомендованные предохранители, указанные в инструкции по эксплуатации вашего автомобиля. Их спецификации указываются на предохранительных блоках или в руководстве по обслуживанию.
4. При замене предохранителя используйте специальные пассатижи или клещи с изолированными рукоятками. Не используйте металлические инструменты, чтобы избежать короткого замыкания.
5. Не заменяйте предохранители более высокой номинальной величиной, так как это может привести к перегрузке электрической системы и повреждению других компонентов.
6. После замены предохранителей внимательно проверьте работу соответствующих электрических систем, чтобы убедиться, что все функционирует корректно.
7. В случае повторных срабатываний предохранителей, обратитесь к авторизованному сервисному центру Mitsubishi для проведения диагностики и устранения возможных неисправностей.
| Символ | Описание |
|---|---|
| P/OUTLET | Прикуриватель, розетка |
| AM1/IG2 | Аккумулятор, зажигание |
| ROOM | Салонный освещение, система доступа |
| STOP | Сигнальные огни, стоп-сигналы |
Блок предохранителей и реле Mitsubishi Outlander XL
Блок предохранителей и реле Mitsubishi Outlander XL с 2007 по 2014
Один из блоков предохранителей и реле в автомобиле Митсубиши Аутлендер ИксЭл, расположен в моторном отсеке, под капотом

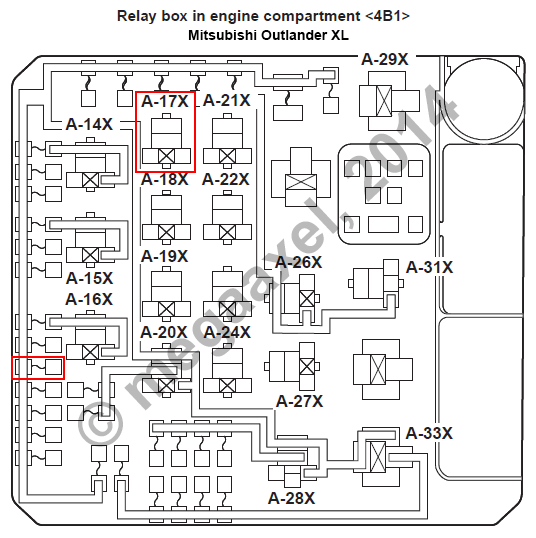

Расположение предохранителей и реле, расположенном под капотом
Расшифровка
| Номер | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Зеленый | Устройство ввода-вывода |
| 2 | 40 | Зеленый | Электродвигатель вентилятора системы охлаждения |
| 3 | 30 | Розовый | Электродвигатель вентилятора конденсора |
| 4 | 30 | Розовый | Антиблокировочная система тормозов |
| 5 | 40 | Синий | Тоже |
| 6 | Резерв | ||
| 7 | 30 | Розовый | Стартер |
| 8 | 15 | Синий | Передние противотуманные фары |
| 9 | 7,5 | Коричневый | Двигатель |
| 10 | 20 | Желтый | АКП |
| 11 | 10 | Красный | Звуковой сигнал |
| 12 | 7,5 | Коричневый | Генератор |
| 13 | 20 | Желтый | Омыватель фар |
| 14 | 10 | Красный | Кондиционер |
| 15 | 15 | Синий | Дроссельная заслонка |
| 16 | 20 | Желтый | Звуковой сигнал противоугонной системы |
| 17 | 15 | Синий | Обогреватель щеток стеклоочистителя |
| 18 | — | — | Резерв |
| 19 | 30 | — | Электропривод двери багажника |
| 20 | 10 | — | Система наружного освещения в дневное время |
| 21 | 10 | Красный | Фара дальнего света (левая) |
| 22 | 10 | Красный | Фара дальнего света (правая) |
| 23 | 30 | Зеленый | Усилитель аудиосистемы |
| 24 | 30 | — | Электрооборудование дизельного двигателя |
| 25 | 20 | Желтый | Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20 | Желтый | Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10 | Красный | Левая фара ближнего света (с галогеновыми лампами) |
| Номер | Сила тока, А | Цвет | Защищаемая цепь |
| 28 | 10 | Красный | Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10 | Цепь питания электрооборудования двигателя | |
| 30 | 10 | Красный | Катушка зажигания |
| 31 | 20 | Желтый | Цепь питания электрооборудования двигателя |
| 32 | 15 | Синий | Топливный насос |
Реле
| R1 | — | — | Реле свечей накаливания (для дизельных двигателей) |
| R2 | — | — | Реле вентилятора радиатора |
| R3 | — | — | Реле отопителя |
| R4 | — | — | Реле системы управления двигателем |
| R5 | — | — | Реле системы курсовой устойчивости |
| R6 | — | — | Реле вентилятора радиатора кондиционера |
| R7 | — | — | Реле системы управления двигателем |
| R8 | — | — | Реле ближнего света фар |
| R9 | — | — | Реле системы управления двигателем |
| R10 | — | — | Реле обогревателя щеток стеклоочистителя |
| R11 | — | — | Реле системы наружного освещения в дневное время |
| R12 | — | — | Реле системы управления двигателем |
| R13 | — | — | Реле звукового сигнала противоугонной системы |
| R14 | — | — | Реле автоматической коробки передач |
| R15 | — | — | Реле омывателя фар |
| R16 | — | — | Реле дальнего света фар |
| R17 | — | — | Реле передних противотуманных фар |
| R18 | — | — | Реле звукового сигнала |
| R19 | — | — | Реле кондиционера |

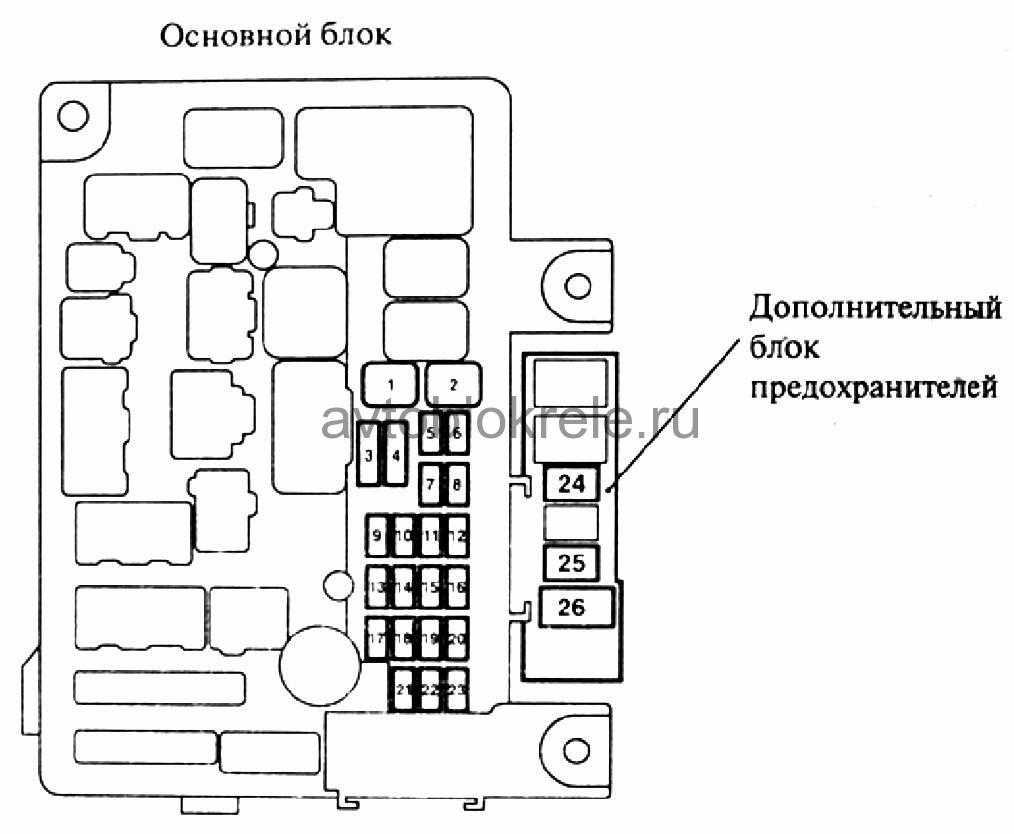

Дополнительный блок реле, который находиться рядом с блоком предохранителей
| Номер реле | Защищаемая цепь |
| R1 | Реле малых оборотов вентилятора системы охлаждения двигателя |
| R2 | Реле вентилятора кондиционера |
| R3 | Реле высоких оборотов вентилятора системы охлаждения двигателя |
Второй блок с предохранителями и реле, находится в салоне автомобиля
Расшифровка салонных предохранителей
| Номер | Сила тока, А | Цвет | Назначение. |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Розовый | Отопитель |
| 2 | 15 | Синий | Стоп-сигналы |
| 3 | 10 | Красный | Задний противотуманный фонарь |
| 4 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| 5 | — | — | Резерв |
| 6 | 10 | Красный | Цепь дополнительного оборудования |
| 7 | 20 | Желтый | Замки дверей |
| 8 | 15 | Синий | Аудиосистема |
| 9 | 7,5 | Коричневый | Цепь дополнительного оборудования |
| 10 | 15 | Синий | Лампы освещения салона |
| 11 | 15 | Синий | Аварийная световая сигнализация |
| 12 | 15 | Синий | Стеклоочиститель окна двери задка |
| 13 | 7,5 | Коричневый | Контрольно-измерительные приборы |
| 14 | — | — | Резерв |
| 15 | 15 | Синий | Предохранитель прикуривателя митсубиси аутлендер (розетка электропитания) |
| 16 | 10 | Красный | Замок зажигания |
| 17 | 20 | Желтый | Электропривод люка |
| 18 | Резерв | ||
| 19 | 10 | Красный | Наружные зеркала заднего вида |
| 20 | 10 | Красный | Система полного привода |
| 21 | 7,5 | Коричневый | Фонари заднего хода |
| 22 | — | — | Резерв |
| 23 | 15 | Синий | Розетка электропитания |
| 24 | 30 | Розовый | Электростеклоподъемники |
| 25 | 30 | Розовый | Обогрев стекла двери задка |
| 26 | 7,5 | Коричневый | Обогреватели наружных зеркал заднего вида |
| 27 | 15 | — | Электропитание |
| 28 | 25(20) | Белый (серый) | Электропривод сидений |
| 29 | 30 | Зеленый | Обогрев сидений |
Расшифровка салонных реле
| R1 | — | — | Реле замков двери |
| R2 | — | — | Реле отопителя |
| R3 | — | — | Реле обогрева сидений |
| R4 | — | — | Реле обогрева стекла двери задка |
Предохранители и реле
Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.
Основная задача элементов
Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.
Основное назначение предохранителя
Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.
Подбор
Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:
- следует установить их и завести машину – элемент не должен перегореть;
- цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).
Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.
Формула
Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.
Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие. Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками
Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.
Набор автомобильных КЭА
Расположение
Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.
Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.
Местоположение блока предохранителей внутри автомобиля
Для обеспечения безопасной работы электроприборов и систем автомобиля Mitsubishi Outlander XL предусмотрен специальный блок предохранителей. Он расположен внутри салона автомобиля и обычно находится под рулевой колонкой.
Чтобы найти блок предохранителей, вам необходимо:

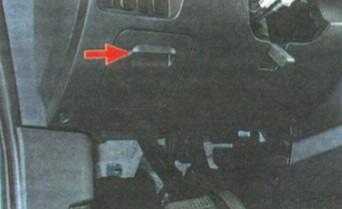

- Откройте дверь водителя — это обеспечит вам доступ к нижней части панели приборов.
- Опустите рулевую колонку — для этого переместите рулевое колесо в самое низкое положение, используя регулировку на рулевой колонке.
- Найдите съемную панель — съемная панель расположена под рулевой колонкой налево или направо (в зависимости от конкретной модификации автомобиля). Она может быть зафиксирована на месте с помощью защелок или нескольких винтов.
- Снимите панель — аккуратно отсоедините защелки (или отвинтите винты), чтобы снять панель и получить доступ к блоку предохранителей.
Убедитесь, что вам необходимо заменить конкретный предохранитель, иначе не трогайте предохранители без нужды. Если вы не уверены в том, какую функцию выполняет определенный предохранитель, лучше обратиться к руководству по эксплуатации автомобиля либо к профессионалу в автосервисе.
Важно помнить, что безопасность всегда стоит на первом месте. При работе с предохранителями отключите зажигание и убедитесь, что все электроприборы выключены

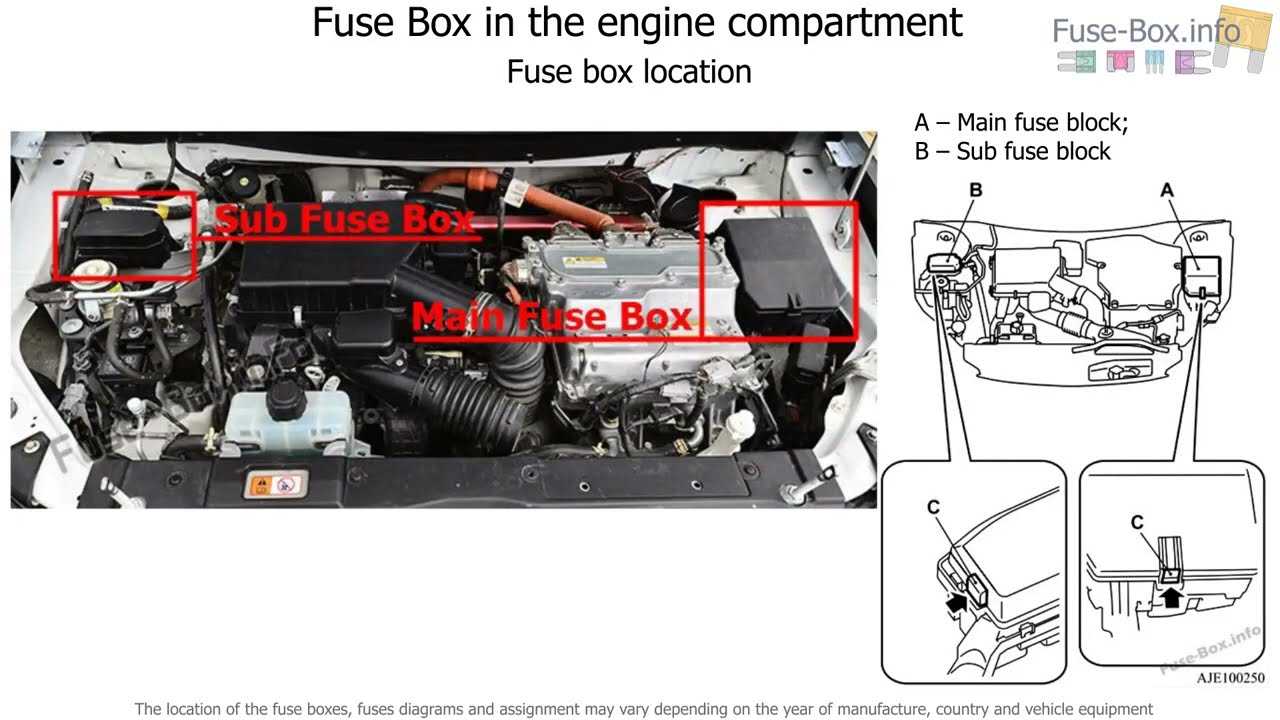

Блоки под капотом
Главный блок
Устанавливается в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| 1 | 30А Устройство ввода вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Блок с реле
Расположен рядом с основным.
Схема
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на акб
НA плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
Схемы предохранителей и реле на Mitsubishi Outlander XL
В салонном монтажном блоке располагаются перемычки, защищающие от повреждений электрооборудование нескольких узлов:
- плафона в салоне;
- аварийной световой сигнализации;
- прикуривателя;
- замка зажигания;
- электрических стеклоподъемников;
- ламп в фонарях заднего хода;
- обогрева стекла на двери багажника;
- магнитолы;
- отопителя;
- замков дверей;
- наружных зеркал обзора сзади;
- контроля за системой полного привода;
- электропривода кресел;
- обогрева сидений;
- питания задних противотуманных фар;
- КИП;
- розетки и т.п.
Схема блока в салоне Mitsubishi Outlander XL.
На плате основного монтажного модуля находятся плавкие вставки, работающие с такими приборами:
- звуковым сигналом;
- ревуном противоугонного устройства;
- омывателем фар;
- газоразрядными лампами в правой и левой фарах дальнего света;
- дроссельной заслонкой;
- стартером;
- кондиционером;
- автоматической коробкой перемены передач;
- антиблокировкой тормозов;
- передними противотуманными фарами;
- генератором;
- электронным блоком управления двигателем;
- обогревателем щеток дворников;
- катушкой зажигания;
- электроникой автомобилей с дизельным мотором;
- дневными ходовыми огнями;
- электродвигателем вентилятора охлаждения кондиционера;
- приводом двери багажного отделения;
- цепями подачи постоянного напряжения +12 В на электрооборудование мотора;
- топливным насосом;
- крыльчатками радиатора;
- правым галогеновым светильником ближнего света;
- устройством ввода–вывода и т.д.
Схема блока под капотом Mitsubishi Outlander XL.
Кроме предохранителей на панели находятся реле, обеспечивающие правильную очередность и своевременность включения нескольких приборов и узлов автомобиля:
- передних противотуманных фар;
- печки;
- клаксона;
- ЕСП;
- дальнего света;
- элементов обогрева щеток стеклоочистителя;
- АКПП;
- ДХО;
- свечей накаливания на автомобилях с дизельным двигателем;
- омывателя стекла фар;
- вентилятора климатической установки и пр.
Расшифровка обозначений реле.
Силовой установочный модуль занимают переключатели вентилятора радиатора двигателя на малых и высоких скоростях, а также реле кондиционера.
Passenger compartment fuse box
Installed under the dashboard on the driver’s side behind a protective cover.
Image of the box cover
Diagram
Protected components
| 1 | 30A Heater / heater |
| 2 | 15A Stop lights |
| 3 | 10A Rear fog lamp |
| 4 | 30A Glass windshield wiper |
| 5 | Reserve |
| 6 | 10A Chain of additional equipment |
| 7 | 20A Door locks |
| 8 | 15A Audio system |
| 9 | 7.5A A chain of additional equipment |
| 10 | 15A Interior lamps |
| 11 | 15A Hazard warning lights |
| 12 | 15A Glass Tailgate Window Cleaner |
| 13 | 7,5А Control and measuring devices |
| 14 | Reserve |
| 15 | 15A Cigarette lighter (front power outlet) |
| 16 | 10A Ignition lock |
| 17 | 20A Electric sunroof |
| 18 | Reserve |
| 19 | 10A Exterior mirrors |
| 20 | 10A All-wheel drive system |
| 21 | 7.5A Reversing lights |
| 22 | Reserve |
| 23 | 15A Additional power socket |
| 24 | 30A Electric windows |
| 25 | 30A Heated tailgate glass |
| 26 | 7,5А Heated outside rear-view mirrors |
| 27 | 15A Power supply |
| 28 | 20 / 25A Electric seat |
| 29 | 30A Seat heating |
Relay assignment
- Door lock relay
- Heater relay
- Seat heating relay
- Tailgate glass heater relay
Схема электрической системы Outlander XL
Для обеспечения правильной работы всех электрических устройств в автомобиле Mitsubishi Outlander XL используется специальная схема электрической системы. Эта схема позволяет контролировать распределение электрической энергии по всем компонентам автомобиля и защищать их от перегрузок и короткого замыкания.
Основными элементами схемы электрической системы являются предохранители. Каждый предохранитель предназначен для защиты определенной группы электрических устройств. Он способен выдерживать определенный ток, и при его превышении перегорает, прерывая электрическую цепь и предотвращая повреждение устройств.
На схеме электрической системы Outlander XL можно увидеть расположение каждого предохранителя и его назначение. Обычно схема находится на внутренней стороне крышки блока предохранителей или в руководстве по эксплуатации автомобиля. Схема показывает, к каким электрическим устройствам подключен каждый предохранитель, что помогает быстро найти и заменить перегоревший предохранитель.
Найти предохранители на Mitsubishi Outlander XL несложно, если вы знаете схему электрической системы. С ее помощью вы сможете быстро найти нужный предохранитель и устранить проблему с автомобилем. Если у вас возникли сложности с поиском или заменой предохранителей, рекомендуется обратиться к специалисту или использовать руководство по эксплуатации автомобиля.
