Где находятся группы предохранителей и реле на Ниссане Патфайндере R50, R51 и R52
История производства японского внедорожника Nissan Pathfinder насчитывает 5 поколений:
- WD21/GD21 – 1985 г.;
- R50 – 1995;
- R51 – 2004;
- R52 – 2012;
- R53 – 2021.
Автомобили 3-й генерации собирались на заводе компании Nissan под Санкт-Петербургом до 2014 г. Рестайлинг европейской версии автомобиля состоялся в 2010 г.
Коммутационные реле и предохранители на Ниссане Патфайндере установлены на печатные платы. Монтажные боксы с ними находятся в 2 точках кузова.
Под капотом
Поиск перемычек на Nissan Pathfinder 3-го поколения состоит из таких действий:
- Поднять передний капот и установить его на газовые упоры.
- Осмотреть верхний угол между АКБ и левой стойкой амортизатора.
- Найти пластмассовую коробку.
- Отжать фиксаторы и снять крышку.
Модуль с релейными переключателями находится у противоположного борта моторного отсека. На клемме аккумуляторной батареи располагается блок с силовыми плавкими вставками.
Доступ к блоку под капотом.
В салоне
Добраться до печатной платы с предохранителями в пассажирском салоне можно так:
- Заглянуть в кабину через пассажирскую переднюю дверь.
- Осмотреть приборную панель.
- Найти бардачок.
- Открыть его.
- Нажать на боковые кнопки.
- Вынуть лоток.
Доступ к блоку в салоне.
Подогрев
Электроподогрев поверхности автозеркал позволяет оставаться им сухими в слякотную погоду, когда идет дождь или снег. Данная система успешно справляется с наледью, дождевыми каплями и грязными брызгами, попавшими при движении транспорта. В зимнее время такие зеркала очень быстро оттаивают и высыхают.
Каждый автомобилист знает, что функция подогрева стекла зеркала просто сухими в зимний период. Установка подогрева решит проблему заледенения, запотевания на зеркалах и поможет с комфортом передвигаться по дорогам. Подключение обогрева зеркал можно осуществить следующим образом: протаскивается проводка от узла, который питает обогрев заднего и лобового стекла. Устанавливаются зеркальные элементы вместо штатных. Когда подключается обогрев стекол, происходит подключение и обогрева зеркал.
Источник
Ниссан навара предохранители и реле
Пикап Nissan Navara был представлен в 1997 году. Первое поколение обозначалось кодом d22 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. Второе поколение навара, после существенного обновления выпускалось в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году и имело маркировку D40. За этот период автомобиль прошел рестайлинг. Третье поколение – d23, выпускается в настоящее время. В нашем материале вы найдете информацию с описанием блоков предохранителей и реле ниссан навара для первого и второго поколения, их фотографии и схемы, а также покажем места где они находятся. Отдельно выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: |
|
|
1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…
3. …и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом…
6. …и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…
10. … и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…
13. …и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…
15. …потяните реле вверх, покачивая его из стороны в сторону…
16. …и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…
19. …и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…
22. …и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Предохранитель № 2
Предохранитель № 2 в автомобиле Nissan Navara отвечает за защиту электрической цепи освещения салона. Он контролирует работу таких устройств, как потолочное освещение, подсветка приборной панели и прикуриватель. В случае перегрузки или короткого замыкания в данной цепи, предохранитель № 2 срабатывает, прекращая подачу питания и предотвращая возможные повреждения или пожар.
В случае выхода предохранителя из строя, необходимо всегда использовать предохранитель аналогичной мощности, чтобы избежать перегрузки цепи или повреждения электрических компонентов. Перед заменой предохранителя необходимо убедиться, что соответствующая электрическая цепь отключена, чтобы избежать возможных поражений электрическим током.
Симптомы неисправности № 2 предохранителя:
Если предохранитель № 2 перегорел или вышел из строя, это может привести к полной потере освещения салона и приборной панели. Если такая проблема возникла, нужно проверить состояние предохранителя и, при необходимости, заменить его на новый.
Предохранитель № 2: особенности замены
Для замены предохранителя № 2 в Nissan Navara необходимо выполнить следующие шаги:
- Отключите соответствующую электрическую цепь, отключив аккумулятор или вынув соответствующий предохранитель.
- Осмотрите предохранитель на наличие повреждений или перегоревших проводников.
- При необходимости, замените предохранитель на новый, аналогичной мощности.
- Убедитесь, что предохранитель правильно установлен и плотно соединен.
- Включите электрическую цепь и проверьте работу освещения салона.
Если после замены предохранителя проблема не была устранена, рекомендуется обратиться к специалистам сервисного центра Nissan для диагностики и ремонта электрической системы автомобиля.
Nissan navara d40
Блок в салоне
Блок предохранителей расположен в нижней части панели управления со стороны пассажира. Для того чтобы получить к нему доступ, откройте крышку перчаточного ящика.
Фотография блока
Обозначение элементов
Фотография

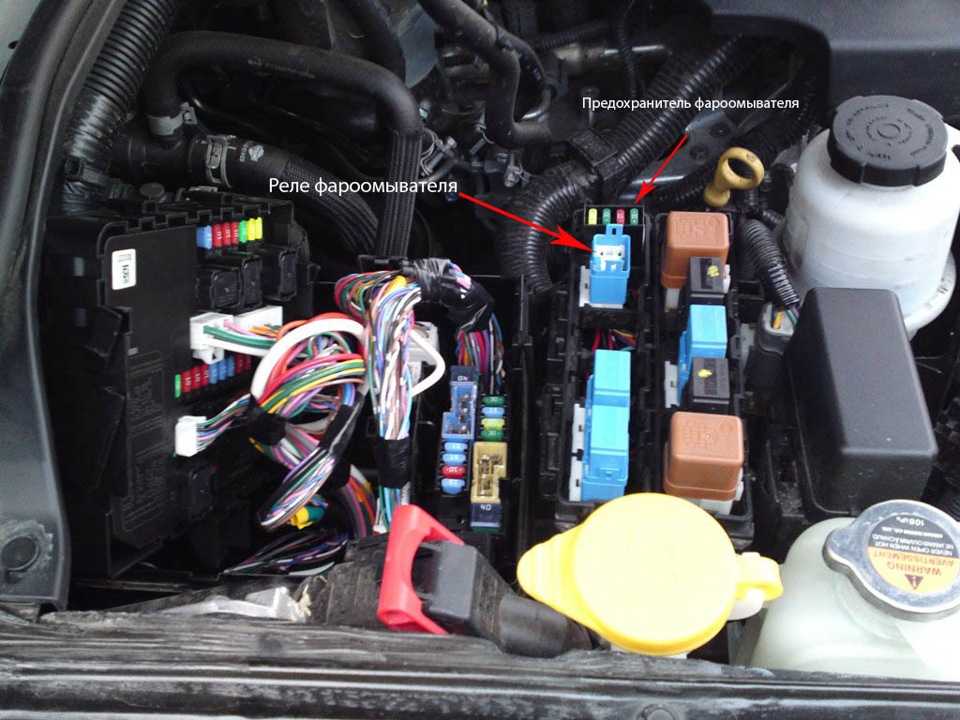

Вот видео пример доступа к блокам.
Фото схема
Блоки с предохранителями

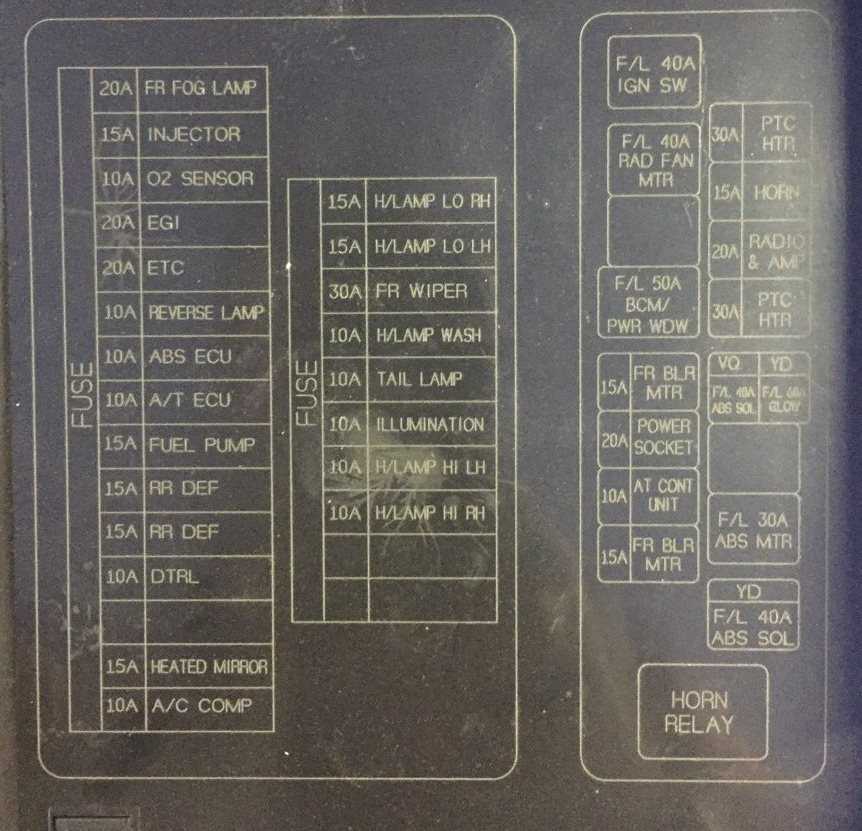

Актуальная схема с обратной стороны защитной крышки
Описание на русском
- 20A FR FOG LAMP — передний противотуманный фонарь
- 10A ABC ECU — электронный блок управления АБС
- 10A A/T ECU — электронный блок управления АКПП
- 15A FUEL PUMP — топливный насос
- 15A RR DEF — обогрев заднего стекла
- 15A RR DEF — обогрев заднего стекла
- 10A DTRL — дневные ходовые огни
- 15A HEATED MIRROR — обогрев зеркала
- 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
- 15A H/LAMP LO RH — ближний свет, правая фара
- 15A H/LAMP LO LH — ближний свет, левая фара
- 30A FR WIPER — дворники лобового стекла
- 10A H/LAMP WASH — омыватель фар
- 10A TAIL LAMP — задние габариты
- 10A ILLUMINATION — освещение салона
- 10A H/LAMP HI LH — дальний свет, левая фара
- 10A H/LAMP HI RH — дальний свет, правая фара
- 15A FR BLR MTR — электродвигатель передней печки.
- 20A POWER SOCKET — доп.розетка 12 Вольт
- 10A AT CONT UNIT — блок управления
- 15A FR BLR MTR — электродвигатель передней печки
- 30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
- 15A HORN — сигнал
- 20A RADIO AMP — питание магнитолы / звукового усилителя
ВНИМАНИЕ. Если Вы не видите наших видео роликов , значит у Вас включен блокиратор ADBlock
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Источник статьи: http://manuals.autocarbook.ru/predohraniteli-nissan-navara-i-bloki-rele-s-opisaniem-naznacheniya-elementov/
Ниссан навара предохранители и реле
Пикап Nissan Navara был представлен в 1997 году. Первое поколение обозначалось кодом d22 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. Второе поколение навара, после существенного обновления выпускалось в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году и имело маркировку D40. За этот период автомобиль прошел рестайлинг. Третье поколение — d23, выпускается в настоящее время. В нашем материале вы найдете информацию с описанием блоков предохранителей и реле ниссан навара для первого и второго поколения, их фотографии и схемы, а также покажем места где они находятся. Отдельно выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Nissan Navara d40
Passenger compartment
The fuse box is located at the bottom of the passenger side dashboard. To access it, open the lid of the glove compartment.
Boxs photo
Designation of elements
Engine compartment
Location
The photo
Fuse box
Diagram
Assignment
- 20A FR FOG LAMP – front fog lamp
- 10A ABC ECU – ABS electronic control unit
- 10A A / T ECU – electronic control unit for automatic transmission
- 15A FUEL PUMP – fuel pump
- 15A RR DEF – heated rear window
- 15A RR DEF – heated rear window
- 10A DTRL – daytime running lights
- 15A HEATED MIRROR – heated mirror
- 10A A / C COMP – air conditioning compressor (switching on the air conditioning electrofusion)
- 15A H / LAMP LO RH – low beam, right headlight
- 15A H / LAMP LO LH – low beam, left headlight
- 30A FR WIPER – windshield wipers
- 10A H / LAMP WASH – headlight washer
- 10A TAIL LAMP – rear dimensions
- 10A ILLUMINATION – interior lighting
- 10A H / LAMP HI LH – high beam, left headlight
- 10A H / LAMP HI RH – high beam, right headlight
- 15A FR BLR MTR – front heater motor.
- 20A POWER SOCKET – additional 12 Volt socket
- 10A AT CONT UNIT – control unit
- 15A FR BLR MTR – front heater motor
- 30A. PTC HTR – electric heater in the stove (diesel warms up slowly, for comfort they make electric heating in the stove)
- 15A HORN – signal
- 20A RADIO AMP – power for radio / sound amplifier
We have posted a video on our YouTube channel. Watch and subscribe.
Функции предохранителей
Предохранители в автомобиле Nissan Navara выполняют важную функцию защиты электрической системы от перегрузок и короткого замыкания. Они представляют собой небольшие устройства, которые размещаются в электрической панели приборов или в отдельных блоках.
В основном, предохранители назначены для защиты различных электрических цепей автомобиля. Они способны автоматически перегорать, когда ток в цепи становится слишком высоким или возникает короткое замыкание. Таким образом, предохранители предотвращают повреждение проводки, технических устройств и других элементов электрической системы автомобиля.
Каждый предохранитель имеет определенную амперную характеристику, которая указывает на максимальный ток, при котором он должен перегореть. Обычно, эта характеристика указана на самом предохранителе или в руководстве по эксплуатации автомобиля. Если предохранитель перегорел, его можно заменить новым соответствующего номинала, чтобы восстановить работу перегоревшей цепи.
Предохранители в Nissan Navara могут быть разных типов: стеклянные, пластиковые или в виде автоматических выключателей
Важно следовать указаниям производителя и использовать предохранители тех же типов и номиналов, которые были указаны для автомобиля. Применение неправильных предохранителей может привести к повреждению электрической системы и неисправности других устройств автомобиля
При подборе предохранителей для замены необходимо учитывать номинал каждого предохранителя, а также его тип и форму
Важно также помнить, что замена предохранителей может быть опасна, ведь если не соблюдать правила техники безопасности, это может привести к возникновению пожара или других аварийных ситуаций
Поиск реле свечей накала в Ниссан Навара
Реле свечей накала – это электронное устройство, которое регулирует работу свечей накала в дизельных двигателях. В Ниссан Навара реле свечей накала обычно расположено в двигателе или в блоке предохранителей и реле.
Чтобы найти реле свечей накала в Ниссан Навара, следуйте этим инструкциям:
- Откройте капот автомобиля и найдите двигатель. Убедитесь, что двигатель охлажден перед началом работы.
- Определите тип свечей накала, которые установлены в вашем автомобиле. Обычно свечи накала имеют тонкий металлический провод, подключенный к ним.
- Изучите схему расположения реле и предохранителей в вашем автомобиле. Обычно такая схема расположена на крышке блока предохранителей и реле.
- Найдите блок предохранителей и реле. Он обычно находится рядом с батареей автомобиля или в моторном отсеке.
- Внимательно прочитайте подписи на реле и найдите реле, отвечающее за свечи накала. В некоторых моделях Ниссан Навара реле свечей накала может быть обозначено как «GLOW PLUG RELAY» или «GP RELAY».
Если вы не можете найти реле свечей накала в блоке предохранителей и реле, то вероятнее всего оно расположено внутри двигателя. В этом случае рекомендуется обратиться к сервисному центру или найти подробную информацию в руководстве по эксплуатации автомобиля.
Пример схемы расположения реле и предохранителей:
№
Название
Описание
1
Реле 1
Основное реле
2
Реле 2
Реле свечей накала
3
Реле 3
Дополнительное реле
Если вы сомневаетесь в своих навыках или не уверены в правильности проведенных действий, лучше обратиться к профессионалам. Неправильная замена реле свечей накала может повредить электрическую систему автомобиля.
Реле свечей накала: назначение и основные функции
Реле свечей накала – это электрическое устройство, которое используется в системе предварительного подогрева свечей накала в дизельных двигателях автомобилей. Его основная функция заключается в том, чтобы обеспечивать эффективное включение и выключение свечей накала во время запуска двигателя.
Назначение реле свечей накала заключается в том, чтобы предоставить энергию, необходимую для нагрева свечей накала, и в то же время позволить им выключаться после достижения необходимой температуры. Реле также контролирует время подачи энергии на свечи, чтобы предотвратить их перегрев.
Основные функции реле свечей накала включают:
- Включение свечей накала: Реле сигнализирует системе предварительного подогрева о необходимости включить свечи накала при запуске двигателя. Оно активирует цепь подачи энергии на свечи.
- Поддержание рабочей температуры: Реле мониторит температуру свечей накала и отключает подачу энергии, когда они достигают рабочей температуры. Это позволяет снизить износ и повысить долговечность свечей.
- Защита от перегрева: Реле контролирует время подачи энергии на свечи накала и отключает их в случае превышения предельной температуры. Это предотвращает их перегрев и возможные повреждения.
Основные преимущества использования реле свечей накала в системе предварительного подогрева включают повышение надежности и эффективности работы свечей накала, продление их срока службы и снижение вероятности поломки при запуске двигателя в условиях низких температур.
Ниссан навара d22
Блоки под капотом
Данный блок находится с правой стороны, под защитной крышкой.
Фотография блока (Вариант 1)
Схема предохранителей
Назначение предохранителей
p, blockquote 9,0,0,0,0 —>
| FA | (80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель) |
| FB | (60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD) |
| FC | (40A) Центральный замок, электропривод стеклоподъемников |
| FD | (30A) Электродвигатель вентилятора системы охлаждения |
| FE | — |
| FF | (40A) Замок зажигания |
| FG | (30A) Антиблокировочная система тормозов (ABS) |
| FH | (30A) Антиблокировочная система тормозов (ABS) |
| FI | (30A) Комбинированный переключатель, лампы системы освещения в дневное время |
| F31 | (10A) Система зарядки |
| F32 | (10A) Звуковой сигнал(ы) |
| F33 | (10A) Система управления двигателем, иммобилайзер (бензин) |
| F34 | — |
| F35 | (10A) Система управления двигателем (Дизель) |
| F36 | (20A) Система управления двигателем, иммобилайзер (Дизель) |
| F37 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и) |
| F38 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары |
| F39 | (10A) Аудиосистема |
| F40 | (15A) Противотуманные фары (некоторые модели) |
p, blockquote 12,0,0,0,0 —>
- Реле электродвигателя вентилятора системы охлаждения
- Реле электромагнитной муфты компрессора кондиционера
- Реле звукового сигнала
- Реле запрещения запуска («Р»/ »N»)
- Реле системы управления двигателем
Блок в салоне
Расположен с правой стороны от бардачка, за защитной крышкой.
Обозначение
p, blockquote 16,0,0,0,0 —>
| 1 | Реле 1 основных цепей зажигания |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле 2 основных цепей зажигания |
| 4 | Реле электропривода стеклоподъемников |
| 5 | Тепловой предохранитель (центральный замок) |
| F1 | (20A) Обогреватель заднего стекла |
| F2 | (10A) Антиблокировочная система тормозов (ABS), стоп-сигналы |
| F3 | (10A) Лампы освещения салона, противотуманный фонарь(и) |
| F4 | — |
| F5 | (10A) Указатели поворота/ аварийная сигнализация |
| F6 | (10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля |
| F7 | (10A) Аудиосистема, антенна аудиосистемы |
| F8 | (10A) Подогреватель сидений |
| F9 | — |
| F10 | (10A) Указатели поворота/аварийная сигнализация |
| F11 | (10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы |
| F12 | (10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком |
| F13 | (10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
| F14 | — |
| F15 | (15) Отопитель/ кондиционер |
| F16 | (15) Отопитель/ кондиционер |
| F17 | (15A) Прикуриватель |
| F18 | (20A) Омыватели фар |
| F19 | (10A) Обогреватель зеркал заднего вида на дверях |
| F20 | (10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска) |
| F21 | (10A) Система управления двигателем, иммобилайзер |
| F22 | (15A) Система управления двигателем, реле топливного насоса |
| F23 | (15A) Система управления двигателем (ZD30) |
| F24 | (10A) Подушка безопасности |
| F25 | (10A) Управление двигателем |
| F26 | (20A) Очиститель/ омыватель лобового стекла |
| F27 | (10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей |
| F28 | (10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака |
| F29 | — |
