Функциональность и расположение
В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.
Через предохранители проходит питание большинства электроприборов, к которым относятся:
- Фары ближнего света.
- Печка.
- Магнитола.
- Дворники.
- Электроприводы зеркал заднего вида, стеклоподъемников.
- Сигнал.
- Задние фонари.
- Насос стеклоочистителя.
- Бензонасос.
- Лампочки, расположенные в салоне.
Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.
Для того чтобы найти оставшиеся блоки предохранителей, потребуется открыть . Один из них расположен возле фар; смотреть нужно с левой стороны. Второй нужно искать также по левую сторону, но ближе к аккумулятору. Вы увидите блок недалеко от патрубка, ведущего к воздухозаборнику.
Предохранители ниссан мурано z51 z50 и блоки реле с описанием назначения
Nissan Murano является полноценным кроссовером. В настоящий момент в производстве находится 3-е поколение. Первое обозначается — z50 и выпускалось в 2002, 2003, 2004, 2005, 2006 и 2007 году. Второе в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годах и имеет маркировку z51. За этот период автомобиль несколько раз проходит рестайлинг. В нашем материале вы найдете описание предохранителей и реле ниссан мурано z50 и z51. Для наглядности мы так же покажем фотографии и схемы блоков с назначением элементов.
Автомобиль поставлялся во многие регионы мира с различными комплектациями. Сверяйте назначение элементов со схемами на обратной стороне защитной крышки, что бы получить актуальное описание предохранителей.

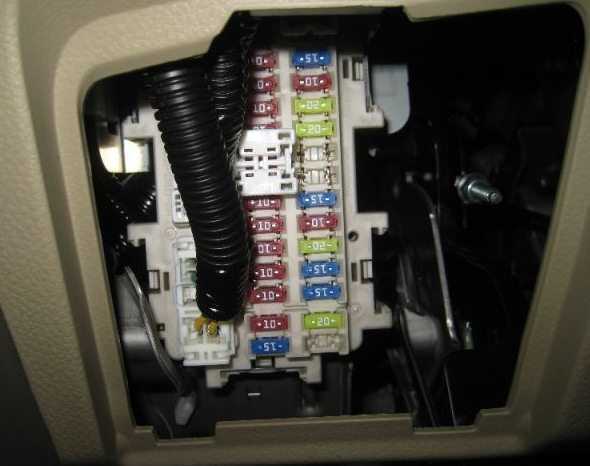

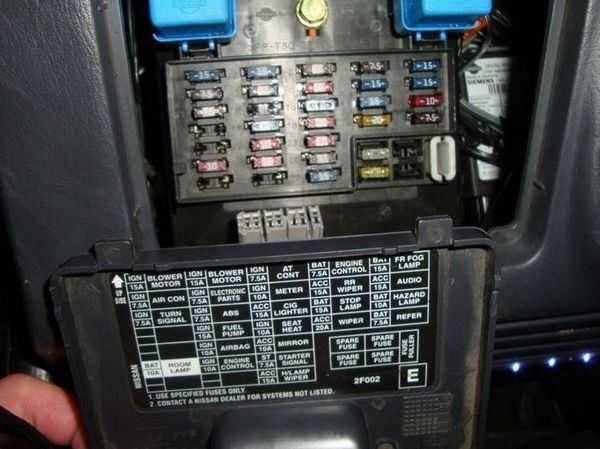

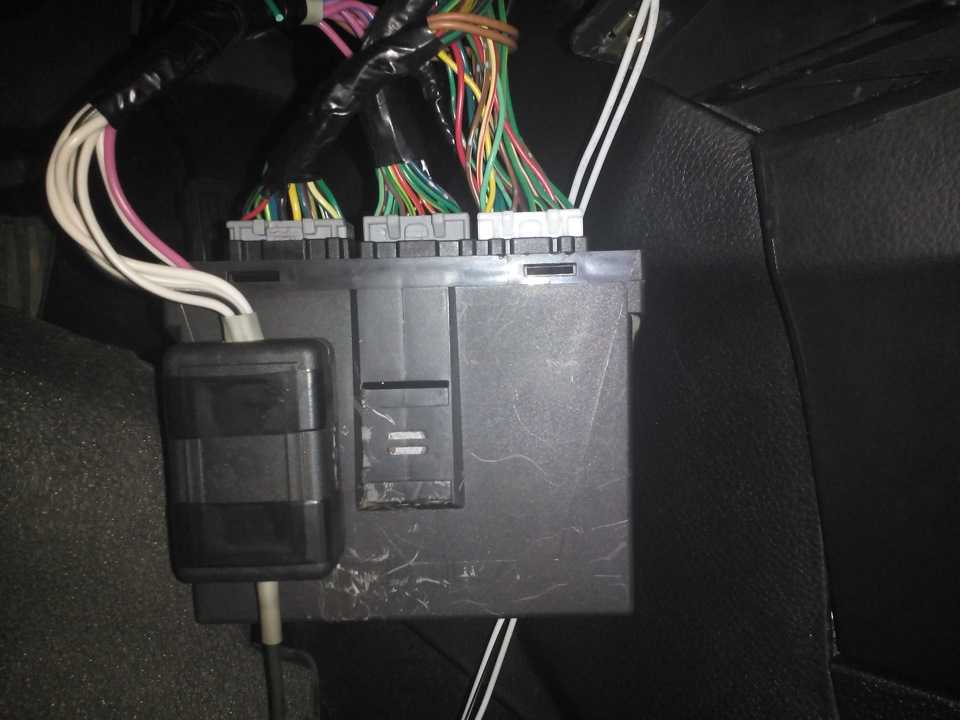

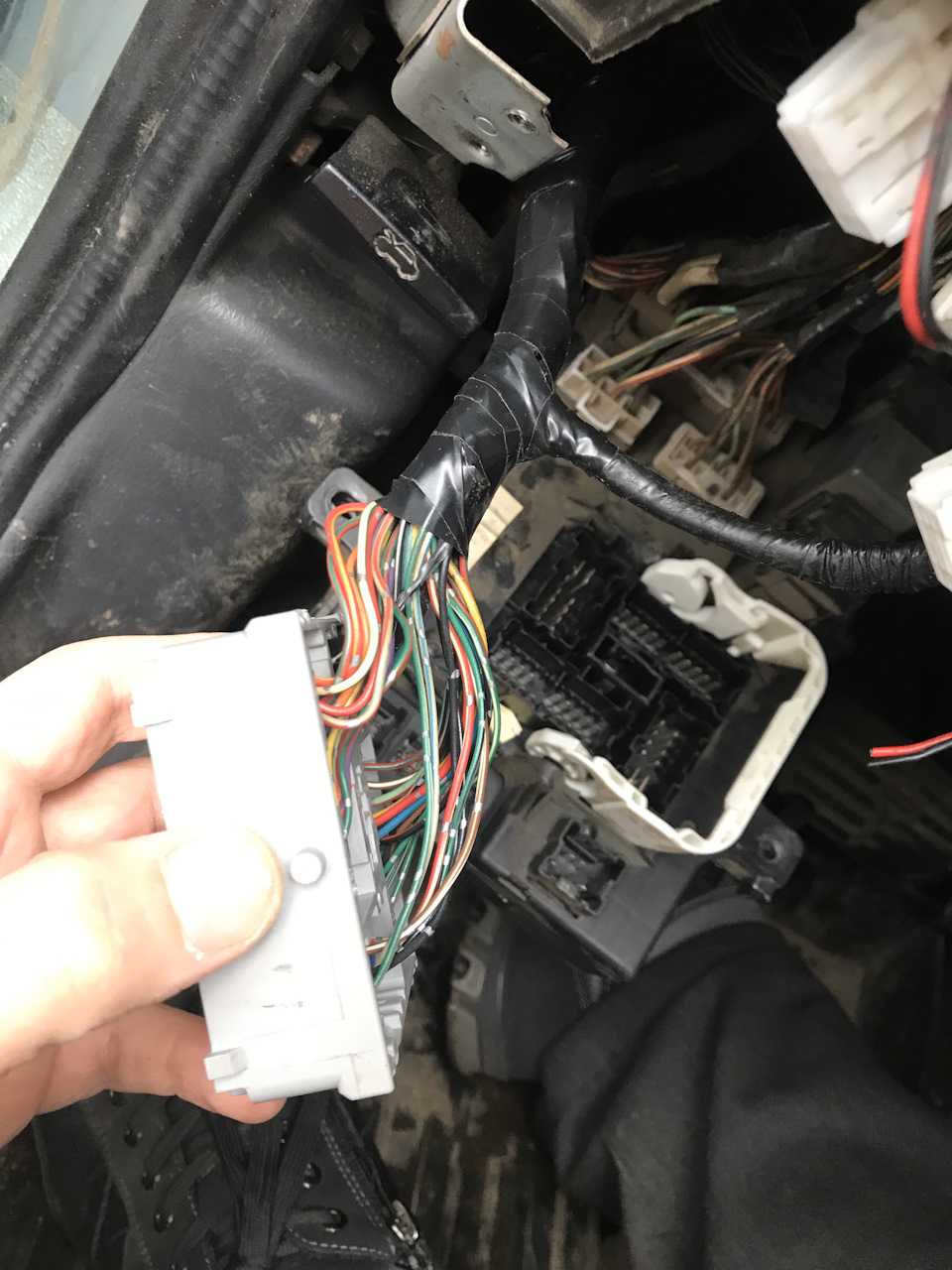

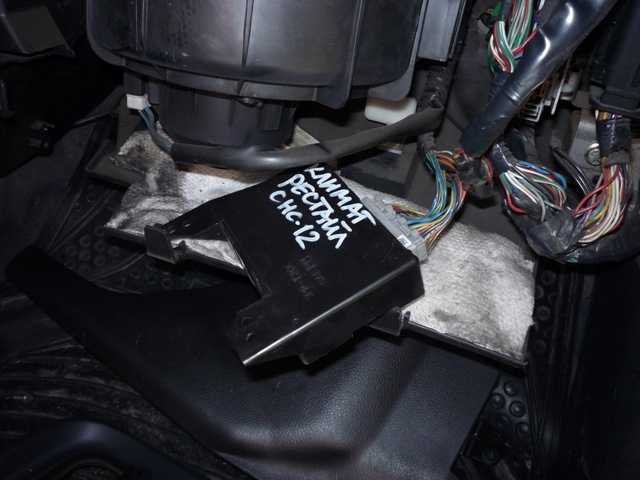

Блок в салоне
Находится в панели приборов с левой стороны.
Фотография
Схема
Назначение
- 10A — Запасной
- —
- 10A — Интеллектуальный ключ
- 10A — Панель приборов
- 15A — Лампы стоп сигналов
- 10A — Электрооборудование
- 10A — Свет салона
- 15A — Задняя розетка
- —
- 15А — Лямба зонд (датчик кислорода)
- 10A — Панель приборов
- 10А — Подушки безопастности
- 10А — Электронные кампаненты
- 15A — Запасной
- 10A — Вентилятор
- 10A — Вентилятор
- 10A — Стартер
- 10A — Подогрев зеркал
- —
- 15А — Передняя розетка
- 10A — Электропривод зеркал
- 15A — Прикуриватель
- —
- —
- —
- 10А — Система управления двигателем
За прикуриватель отвечает предохранитель номер 22 на 15А.
Сбоку могут находится реле вентилятора отопителя и реле вспомогательных цепей зажигания.

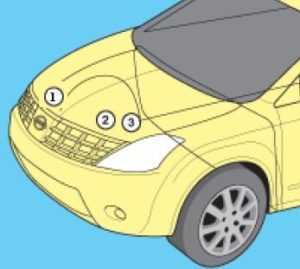

Под капотом блоки могут располагаться в 3 местах.
Блок предохранителей и реле
Расположен на правом ланжероне, повернутым на бок.
Фотография
Схема
Описание
| 1 | Реле системы управления двигателем |
| 2 | Реле дальнего света фар |
| 3 | Реле ближнего света фар |
| 4 | Реле стартера |
| 5 | Реле основных цепей зажигания |
| 6 | |
| 7 | |
| 8 | |
| 9 | Реле блока управления дроссельной заслонкой |
| 10 | Реле топливного насоса |
| 11 | Реле противотуманных фар |
| F1 | (10А) |
| F2 | (10А) Правая фара |
| F3 | (30А) Очиститель/ омыватель лобового стекла |
| F4 | (10А) Левая фара |
| F5 | (20А) Обогреватель заднего стекла |
F6 (15А) Правая фара
F7 (15 А)
F8 (15А)
F9 (10А) Кондиционер
F10 (20А) Обогреватель заднего стекла
F11 (15А) Топливный насос
F12 (10А)
F13 (10А) Управление трансмиссией
F14 (10А)
F15 —
F16 (15А) Левая фара
F17 (15А) Система управления двигателем
F18 (15А) Противотуманные фары
F19 —
Блок предохранителей возле аккумулятора
Расположение
Фотография
Схема
Расшифровка
| 1 | Реле омывателя фар |
| 2 | Реле звукового сигнала |
| F1 | — |
| F2 | (10А) Звуковой сигнал |
| F3 | (10А) Генератор |
| F4 | (30А) Разъем электрооборудования прицепа |
F5 (50А)
F6 —
F7 (30A) Система ABS/ESP
F8 (40А) Омыватели фар
F9 (50A) Система ABS/ESP
F10 (40А) Электродвигатель вентилятора системы охлаждения
F11 (40А) Электродвигатель вентилятора системы охлаждения
F12 (40А) Цепи замка зажигания
F13 (10А) Привод открывания задней двери
F14 (15А) Подогреватель сидений
F15 (10А) Система управления 4WD
F16 (15 А)
Предохранители высокой мощности
На плюсовой схеме аккумуляторной батареи могут находится плавкие предохранители высокой мощности.
Наглядно посмотреть где находятся блоки можете в данном видео.
Блок в салоне

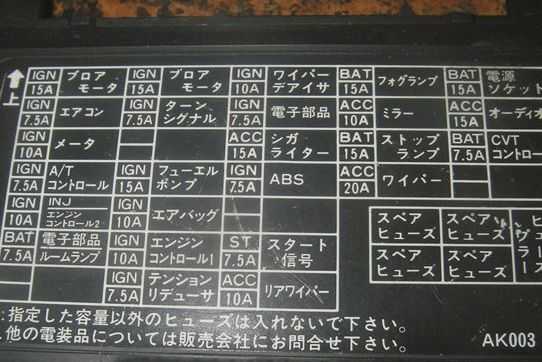

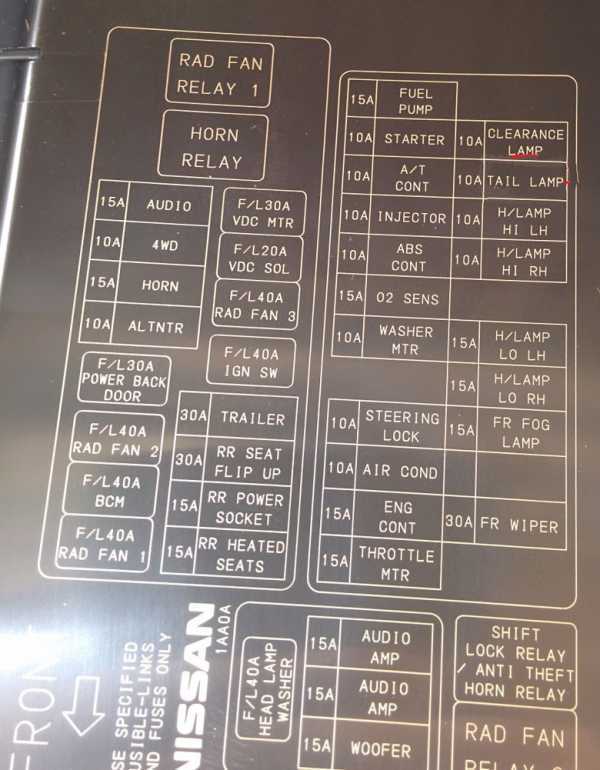

Схема с обратной стороны крышки
Назначение на русском
Сверяйте со своим описанием! За прикуриватель отвечает предохранитель на 15А, седьмой снизу, правый ряд.
Назначение
А если у Вас есть чем дополнить материал,то мы будет рады Вашим комментариям.
Daewoo Matiz Предохранители Дэу Матиз
14.4. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
| Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей. |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Внутреннее освещение | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 7,5 |
| 6 | Центральная блокировка замков | 5 |
| 7 | Фонаря заднего хода | 10 |
| 8 | Телефон | 5 |
| 9 | Блок управления АБС | 5 |
| 10 | Электронные системы двигателя | 10 |
| 11 | Селектор (при автоматической коробки передач) | 5 |
| 12 | Телефон | 7,5 |
| 13 | Сигналы торможения | 10 |
| 14 | Плафоны и светильники для чтения, центральная блокировка замков | 10 |
| 15 | Автоматическая коробка передач | 10 |
| 16 | Стеклоомыватели | 10 |
| 17 | Обогреваемый цилиндр-упор задней двери | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона фар | 10 |
| 21 | Ближний свет левый | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 20 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 25 |
| 26 | Обогрев заднего стекла | 20 |
| 27 | Очиститель заднего стекла | 10 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 10 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Автоматическая коробка передач | 10 |
| 32 | Электронные системы двигателя | 10 |
| 33 | Очистители фар | 20 |
| 34 | Электронные системы двигателя | 10 |
| 35 | «Плюс» продолжительного электропитания прицепа | 30 |
| 36 | противотуманные фонари | 15 |
| 37 | Вывод «S» | 20 |
| 38 | Плафон багажного отделения, центральная блокировка замков | 10 |
| 39 | Аварийная сигнализации | 15 |
| 40 | Звуковой сигнал | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радиоприемник | 15 |
| 43 | Электронные системы двигателя | 10 |
| 44 | Обогрев сидений | 15 |
Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. |
| 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. |
| 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. |
| 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). |
| 5. Установите на место крышку блока предохранителей. |
| 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. |
| 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. |
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
| Предохранители | А |
| Вентилятор системы охлаждения, 1-ая ступень | 30 |
| Реле электродвигателя АБС | 30 |
| Главное реле АБС | 30 |
| Металлические предохранители: | |
| Генератор | 150 |
| Бортовая сеть | 110 |
| Вентилятор системы охлаждения 2-ая ступень | 30 |
| Электронные системы двигателя | 50 |
| Предпусковой подогрев дизельного двигателя | 50 |
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

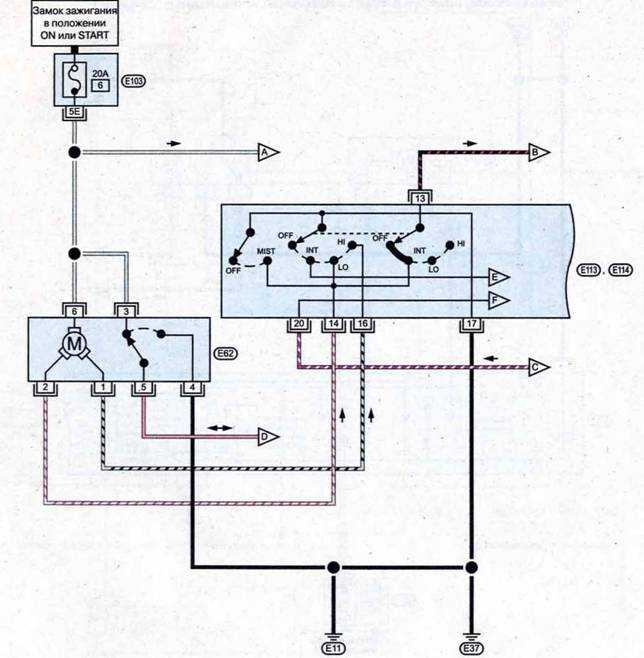

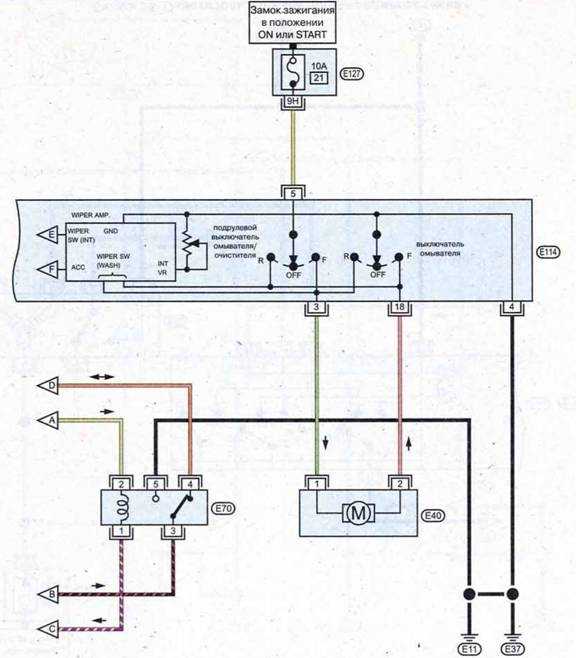

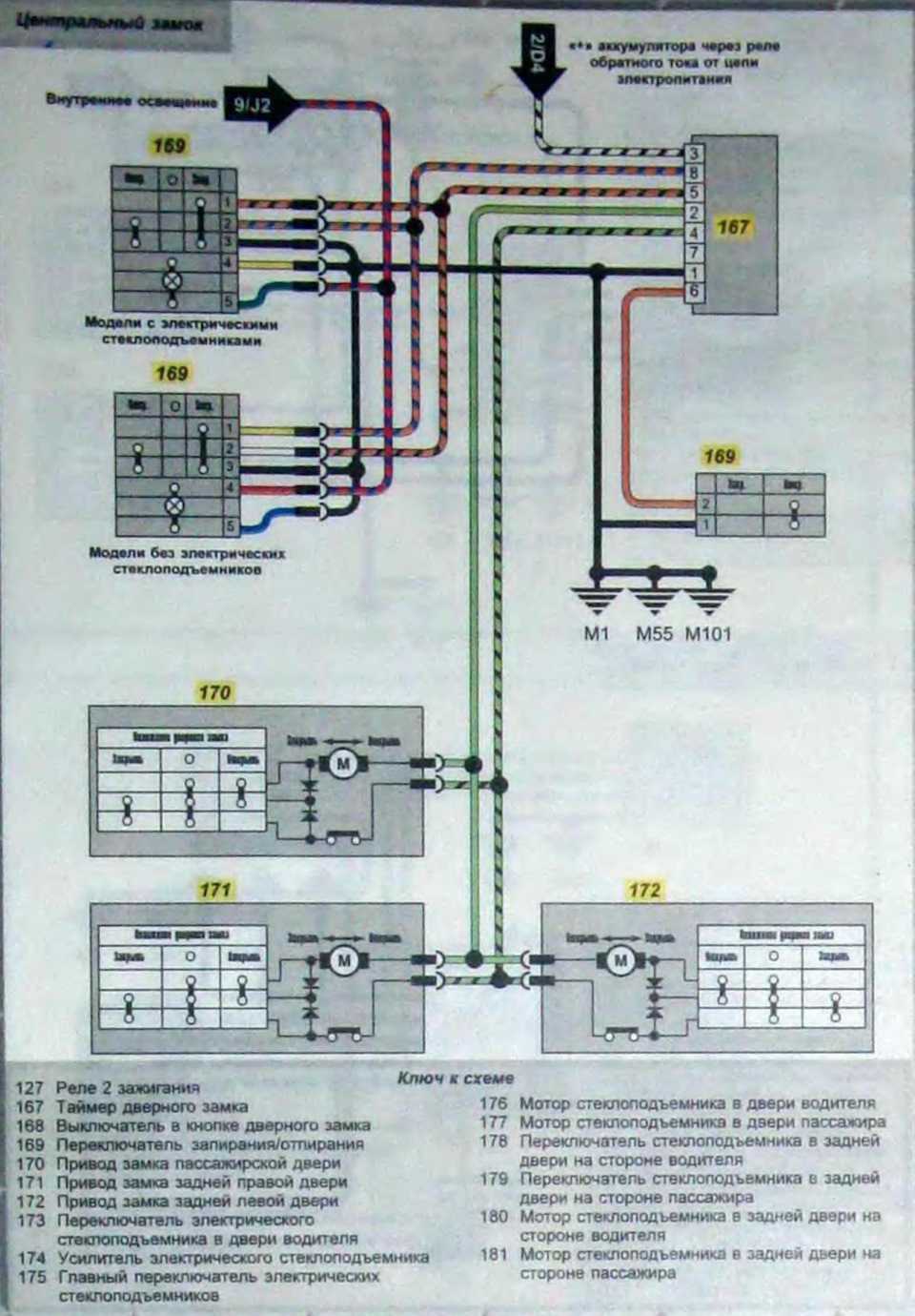

Схема 15. Очиститель и омыватель переднего стекла
Ключ к схеме 15
Е103 блок предохранителей
Е113, Е114 подрулевой выключатель очистителя и омывателя
Е127 блок предохранителей
Е70 реле очистителя ветрового стекла
Е40 электродвигатель омывателя
Инструкция по чтению электрических схем
1 — источник питания (аккумулятор)
2 — предохранитель цепи
3 — местонахождение предохранителя
4 — если предохранитель обозначен одной линией, то это обычный предохранитель. Верхний незакрашенный кружок на линии означает поступление питания к предохранителю, кружок темного цвета — подачу питания в цепь
5 — номинал предохранителя
6 — штекер, состоящий из колодки Е3 и штепселя М1
7 — соединение, имеющееся только на моделях с определенной комплектацией. Обозначено незакрашенным кружком
8 — соединение, имеющееся в базовой комплектации. Обозначено незакрашенным кружком
9 — эта стрелка указывает на продолжение схемы на следующем листе. Буквенное обозначение соответствует букве на продолжении
10 — общий штекер или общие клеммы
11 — данная цепь имеется только на определенных моделях
13 — клеммовое соединение провода, например, с кузовом, удерживаемое гайкой
14 — выключатель. Поступление питания возможно только после его включения
15 — компонент жгута проводов
16 — указание направления тока в цепи, означает, что ток может идти в обоих направлениях
17 — ответвление цепи
18 — продолжение цепи на другом листе, обозначаемое такой же буквой
19 — другая деталь узла отображена на следующем листе
20 — обозначение соединения, например, буква М указывает на соединение со жгутом основных проводов
21 — точка «массы» (-), которую компонент имеет непосредственно по месту крепления
22 — соединение (провод) с точкой «массы — (-)
— Система запуска модели с АКП и… Система запуска модели с АКП. Питание подается постоянно: • через плавкую вставку 40 А (обозначение В, расположена в коробке предохранителей… — Проверка цепей питания и… Цепь питания и заземления Проверка контрольной лампы неисправности двигателя Контрольная лампа неисправности двигателя должна загораться после поворота ключа зажигания в… — Система зарядки. Диагностика… Генератор вырабатывает напряжение для обеспечения питанием системы электрооборудования автомобиля и подзарядки аккумулятора. Выходное напряжение контролируется регулятором. Питание постоянно подается на… — Контакты модуля ЕСМ и эталонные… 1. Модуль ЕСМ расположен в коробке под капотом позади верха стойки. Для выполнения проверки сделайте следующее: a. Снимите зажимы жгута… — Проверка цепей питания и… Проверка № контакта Название сигнала Условия измерения Напряжение 23 Управляющий сигнал реле блока ECCS и катушек зажигания Прибл. 3 сек.…

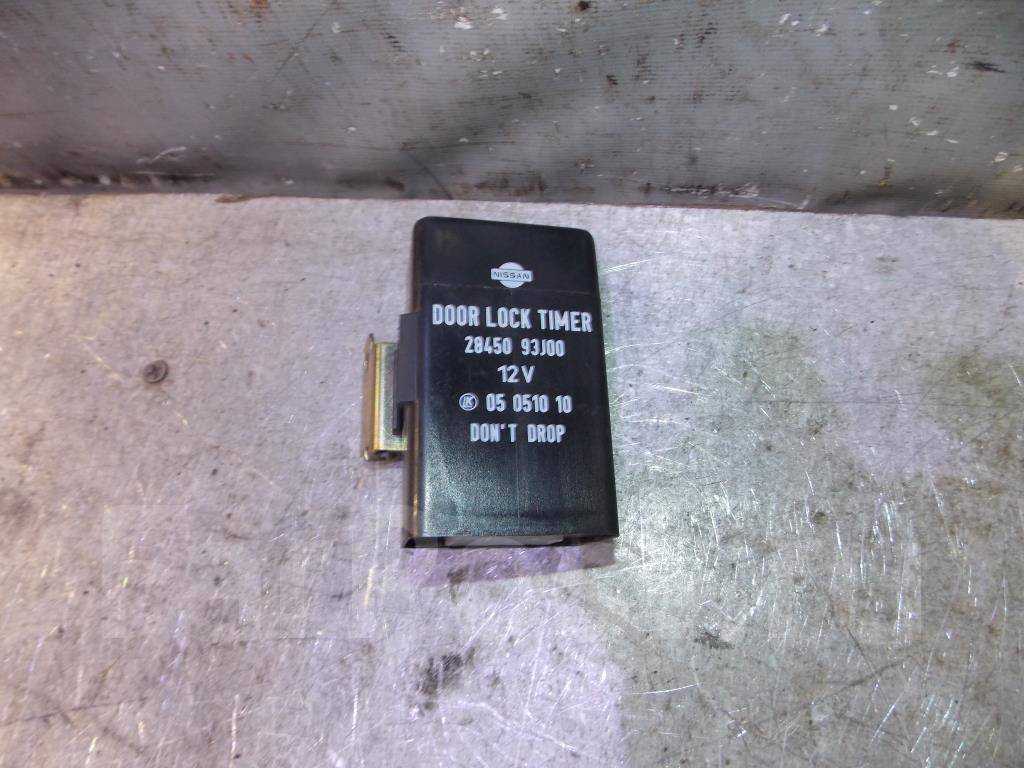

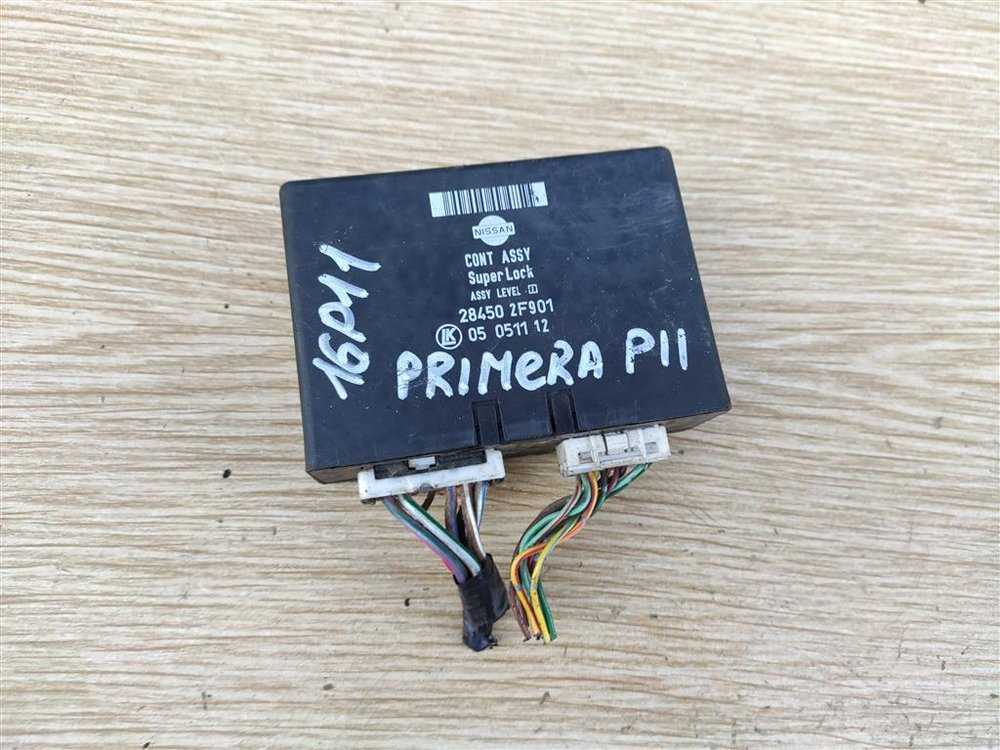

Ниссан Примера Р11 Блок Предохранителей Расшифровка
Nissan Primera Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение — p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е — p11, в 1996, 1997, 1998, 1999, 2000 годах.
Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей.
Обратите особое внимание на предохранители прикуривателя. Компоновка электронных компонентов, предохранителей и реле

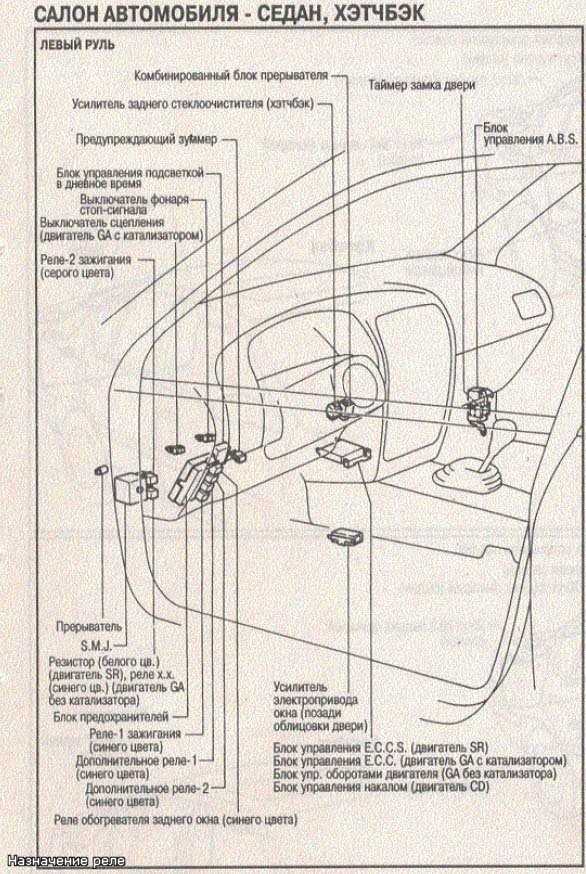

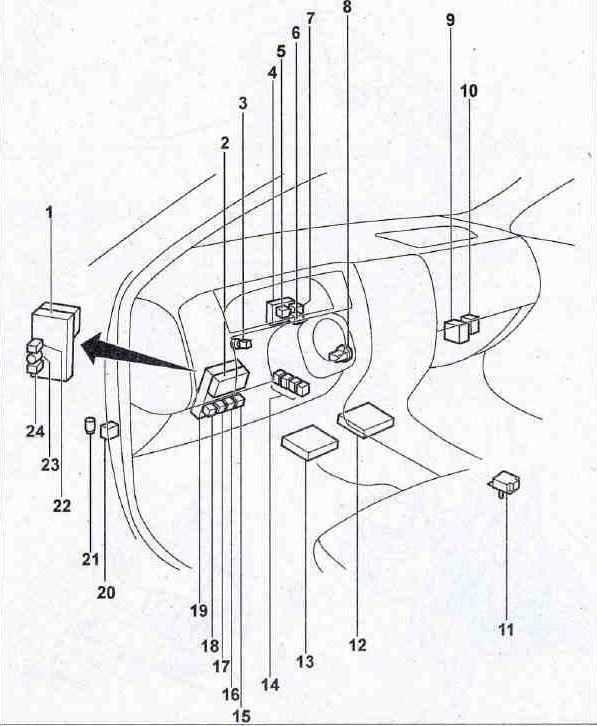

Компоновка электронных компонентов, предохранителей и реле
Деловое свидание, встреча
- Блок предохранителей;
- реле переключения;
- выключатель стоп-сигнала;
- защитное устройство
- реле громкоговорителя;
- реле омывателя фар;
- реле громкоговорителя;
- противоугонная система (иммобилайзер);
- корректор фар;
- реле кодовой лампы;
- блок управления подушками безопасности;
- блок управления АКПП;
- блок управления двигателем;
- реле кондиционера;
- реле топливного насоса;
- реле тумана;
- реле стеклоподъемника;
- реле размораживания заднего стекла;
- кронштейн блока предохранителей;
- сигнальное реле;
- реле переключения;
- реле системы зажигания;
- реле переключения;
- вентилятор реле вентилятора
Штатная магнитола с предохранителями

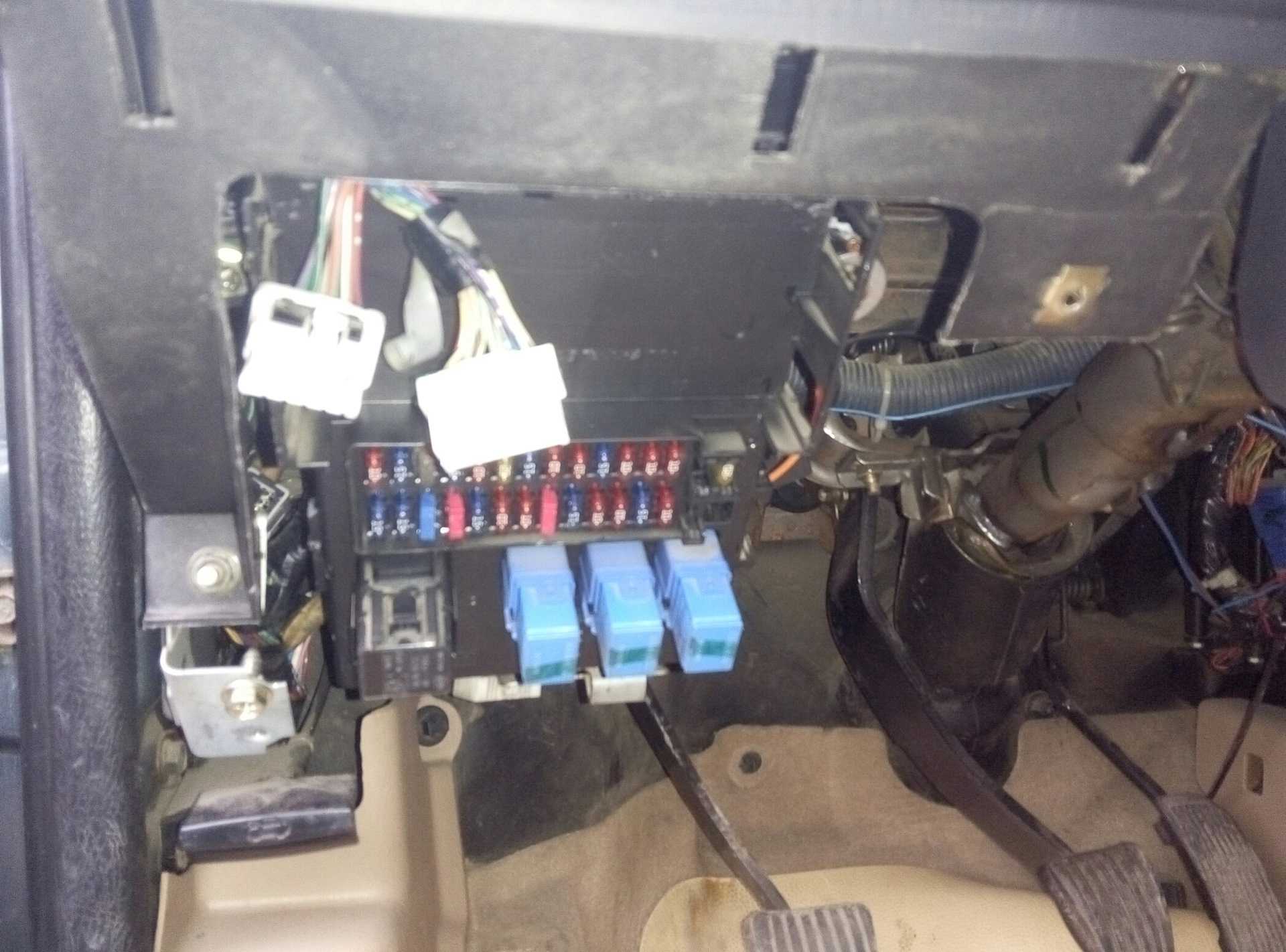

- Версия 1
- Фото.
- Описание
- Сверху вниз, слева направо.
- Двигатель вентилятора
- Кондиционирование воздуха
- Приборная доска
- INJ (система впрыска)
- Электрические компоненты / Внутренняя лампа
- Двигатель вентилятора
- Поворотники
- Топливный насос
- подушки безопасности
- Датчик кислорода и холостого хода
- Датчик скорости
- Размораживание задних стекол (если есть)
- Приборная панель электрических компонентов
- Более легкий
- Abs
- Сигнал стартера
- Задняя щетка
- Противотуманные фары
- Зеркала
- Стоп сигналы
- Кисти
- Дополнительная розетка
- Аудио система
- Автоматическая коробка передач
- сигнализация
- Предохранитель отвечает за 3-й предохранитель прикуривателя в среднем ряду 15А.

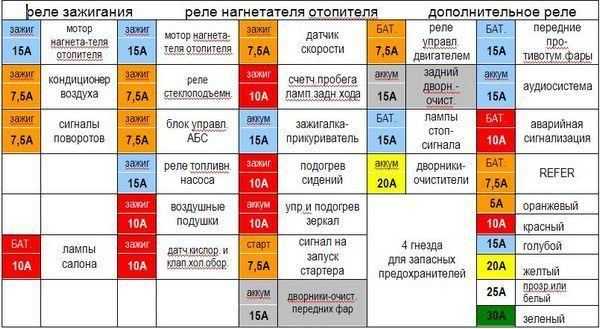

- Таблица — схема
- Замена Масла В Вариаторе Тойота Аллион 260
- Как Подтянуть Ручник На Camry 30
- Замена Мембраны Клапанной Крышки Опель Астра H
- Горит Лампа Подушки Безопасности Ниссан
- Сколько Лошадиных Сил В Ваз 2107 Инжектор
- Вариант 2
- Фото
Таблица обозначений
Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.
Блоки под капотом
Деловое свидание, встреча
- блок предохранителей в моторном отсеке;
- Блок управления прессом;
- блок реле;
- электродвигатель для калькулятора лобового стекла;
- реле подогрева дизельных автомобилей;
- реле левой фары;
- эстафета;
- реле вентилятора радиатора;
- реле блока управления двигателем;
- вспомогательное реле;
- реле 1 вентилятор вентилятора;
- реле вентилятора нагнетателя 2;
- нейтральное реле;
- реле кондиционера;
- реле стеклоочистителя заднего стекла;
- реле правой фары;
- стеклоомыватель

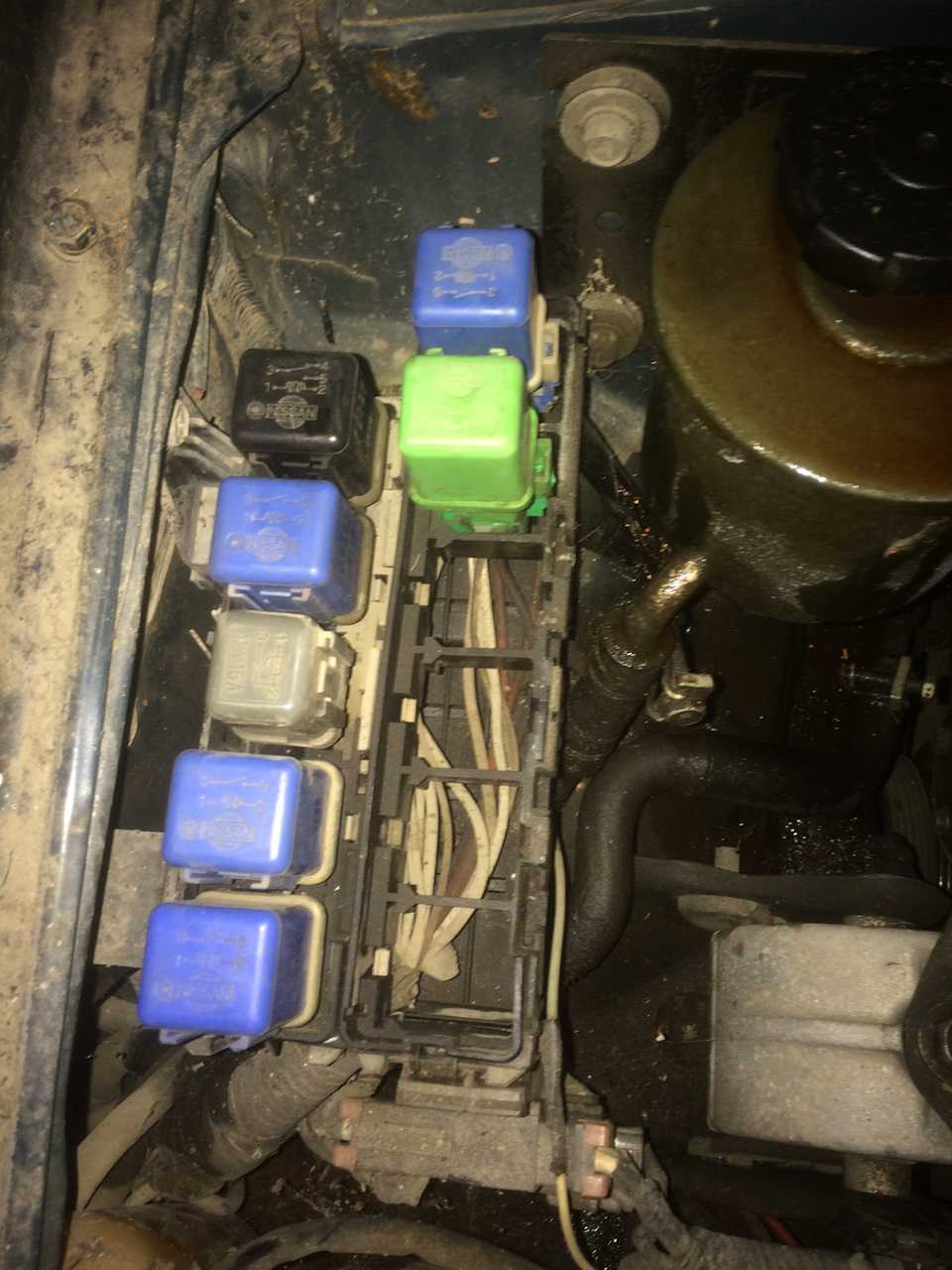

Пример фото релейного блока.
Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.
Блок предохранителей
Опция 1
Схема фото
- Дэу Нексия Плохо Греет Печка
- Какой Бензин Заливать В Рено Логан 2
- Где Датчик Скорости На Форд Фокус 2
- Как Разобрать Зеркало Заднего Вида Ваз 2110
- Регулировка Клапанов Ваз 2101 Видео
- Описание
- Вариант 2
- Схема фото
Перевод обозначений на русский язык
- опасность это беспокойство
- рог — звуковой сигнал
- alt s — сигнал возбуждения обмотки генератора
- хвост — задние размеры
- абс сол — абс соленоид
- ign sw — во время зажигания
- abs mtr — двигатель abs
- батарея — батарея
- фара дальнего света — правая фара
- лампа h / lh — левая фара
- аудио радио
- eng cont — блок управления двигателем
- катушка зажигания — катушка зажигания
- двигатель дроссельной заслонки — привод дроссельной заслонки
- Инжик это что-то о инжекторе
- справа — скрытый ксенон
- спрятал левый ксенон слева
- rr defog — задние противотуманные фонари
- вентилятор радиатора 1,2,3 — радиатор пропеллера 1,2,3
- main — основные префиксы для чего
- окно силы — окна электронной почты
Штатная магнитола с предохранителями
Он расположен на панели устройства за защитной крышкой, на обратной стороне которой будет применена схема сгорания с расшифровкой деталей.

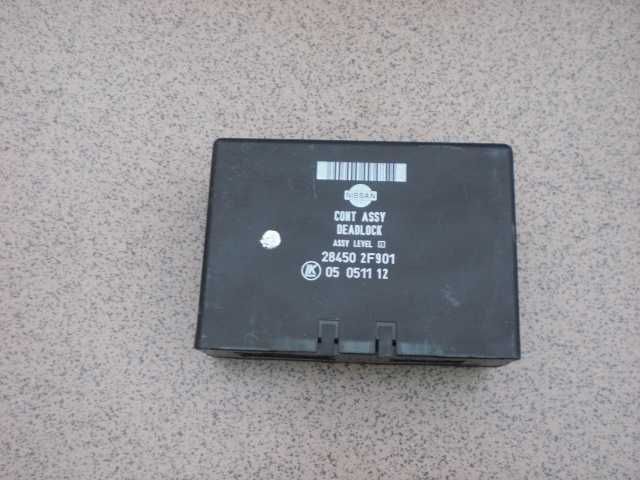

Блок предохранителей и реле nissan primera
В обязательном порядке все цепи питания электрического оборудования на автомобилях Ниссан Примера Р11 и Р12 защищены при помощи электропредохранителей. Что же касается более мощных потребителей таких как наружное освещение, вентиляторы, то они защищаются при помощи реле. Защитные элементы находятся в специальных монтажных отсеках.
Несмотря на свои малые размеры предохранители играют очень важную роль и если какой-либо выходит из строя, то в некоторых случая становится невозможным функционирование всей системы. Предохранители спасут от возможного возгорания автомобиль, так как в случае короткого замыкания или превышения напряжения цепь будет разорвана и обесточена.

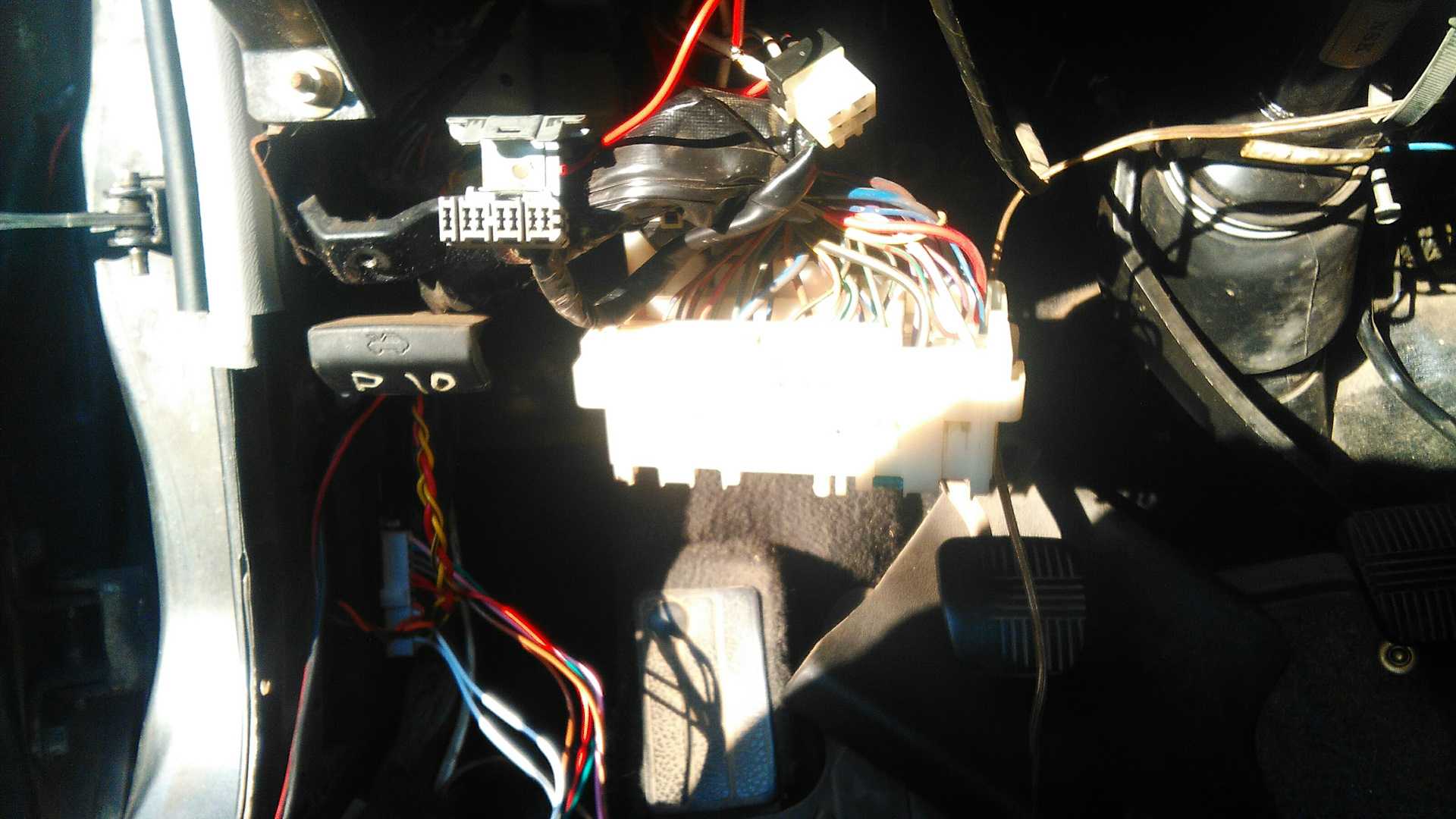

Где находится блок предохранителей?
- Большая часть предохранителей находится в салонном монтажном отсеке закрытым пластиковой крышкой, а также под капотом рядом с АКБ.
- Номера электропредохранителей в салонном отсеке.
- Электропредохранители, находящиеся в монтажном отсеке, могут иметь несколько другое расположение или полностью отсутствовать в зависимости от года выпуска транспортного средства.
- Номера электропредохранителей в моторном отсеке.
Инструкция по снятию и замене
Найти и заменить предохранитель дело несложно и по силам любому автолюбителю
Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео
Подготовка
Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.
Для замены потребуется:
- отвертка;
- пинцет;
- набор новых предохранителей.
Шаги
Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

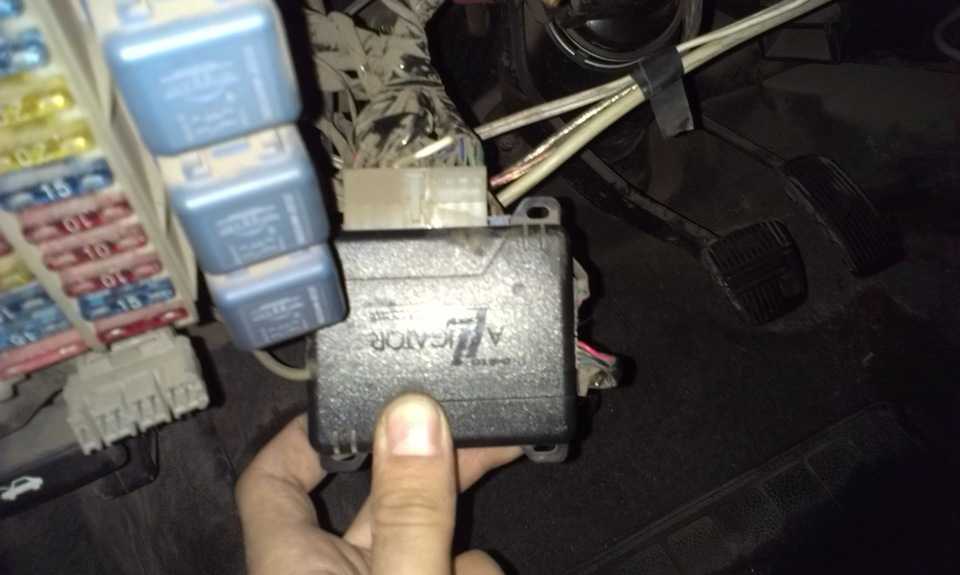

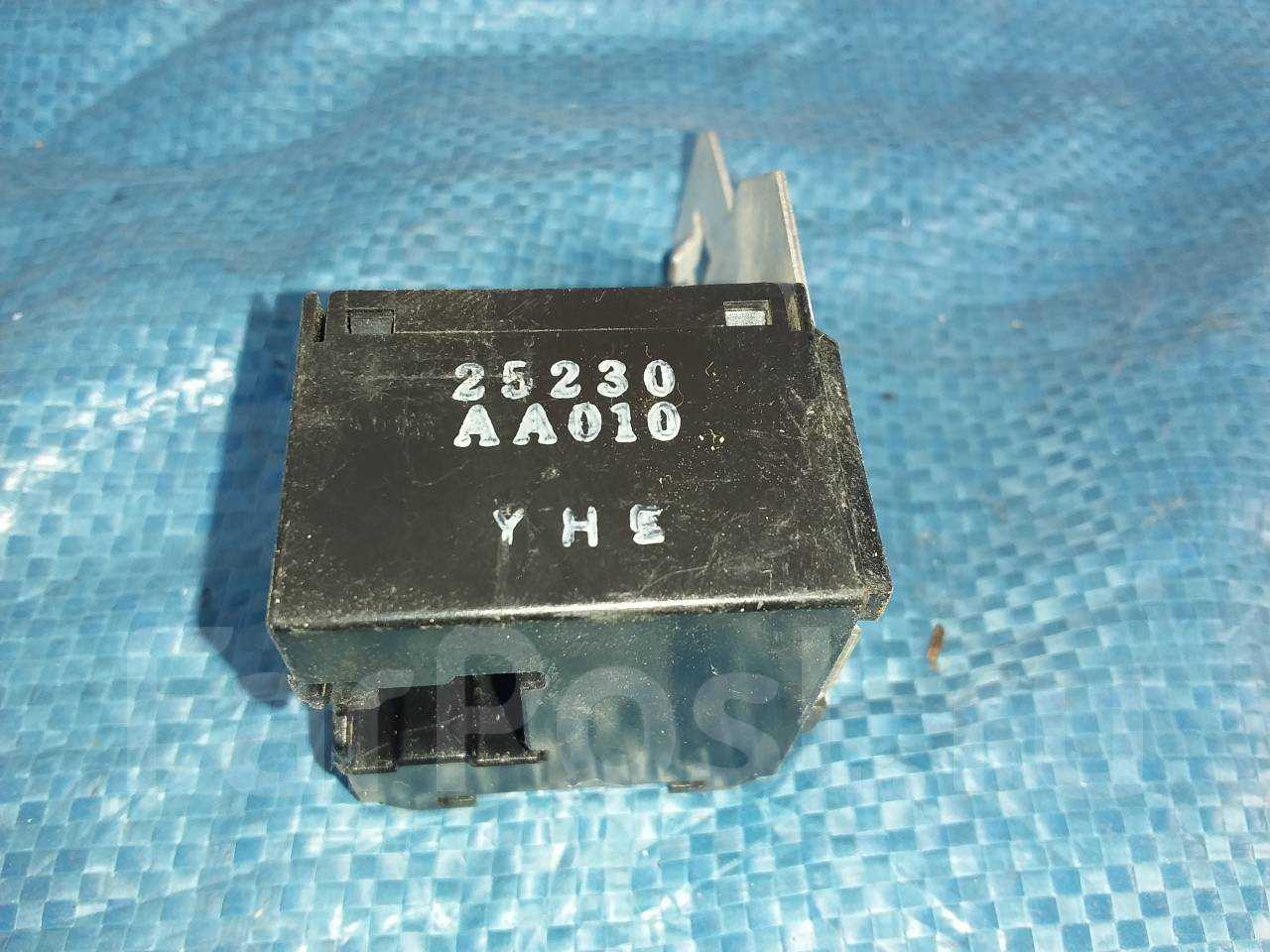

Реле, расположенные на лицевой стороне:
- обогрев заднего стекла;
- двигатель привода дроссельной заслонки;
- противотуманные фонари;
- стеклоподъемники.
Реле расположенные на обратной стороне:
- зажигание;
- добавочное оборудование;
- вентиляция, печь, кондиционер.
- Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
- Снять крышку.
- Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
- После того, как он найден, можно переходить к его смене.
- Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
- В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
- Устанавливаем новый.
- Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
- После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.
Распространенные причины и признаки неисправностей предохранителей, как к ним добраться и как их заменить
На Nissan Primera P11 используются флажковые низкопрофильные перемычки, состоящие из полупрозрачного пластикового корпуса с проволочной спиралью внутри и 2 контактов.
Основными причинами перегорания плавких вставок являются:
- нарушение изоляции проводов и конденсат, становящиеся причиной короткого замыкания;
- окисление и ослабевание контактов;
- подключение дополнительного оборудования большой мощности, не соответствующей номиналу перемычки;
- повышение напряжения в бортовой сети;
- увеличение сопротивления из-за укорачивания проводников;
- применение восстановленных или контрафактных плавких вставок;
- несоблюдение регламента ремонта и сроков обслуживания электрооборудования;
- повреждение корпусов установочных боксов с последующим попаданием внутрь воды.
Узнать о перегорании предохранителя можно по нескольким признакам:
- загоранию индикаторов неисправностей на приборной панели;
- отсутствию ответа электрооборудования на попытки включения;
- запаху горелой изоляции;
- искрению между контактами;
- появлению следов нагрева и копоти на корпусах плавких вставок.
Перед тем как приступить к замене сгоревшего предохранителя, нужно принять меры собственной безопасности:
- Припарковать машину на ровной площадке.
- Заглушить двигатель.
- Включить стояночный тормоз.
- Подложить противооткатные башмаки под колеса.
- Обесточить бортовую сеть.
- Отсоединить провода от клемм на аккумуляторе.
Затем найти по схеме перегоревшую перемычку и вскрыть крышки монтажных боксов.
Далее установить и устранить причины неисправности, а потом приступить к замене вставки:
- Взять диэлектрические щипцы из гнезда в блоке.
- Вытащить неисправную деталь.
- Убедиться визуально в том, что она сгорела, или прозвонить ее мультиметром.
- Установить на ее место новую подходящего номинала.
- Завести мотор.
- Проверить работоспособность отказавшего оборудования.
- Поставить на место крышку.
Краткие рекомендации по техническому обслуживанию деталей
Чтобы содержать предохранители в порядке, достаточно периодически проверять их состояние, очищать контакты от окисления. Если плавкие вставки какого-либо номинала отсутствуют или заканчиваются, нужно докупить их в специальном магазине или автосервисе.
Слив топлива
Слить бензин достаточно легко:
- Снять заднюю часть сиденья.
- Снять разъем. Для этого применить изогнутые плоскогубцы.
- Снять штатный шланг.
- Свой шланг нужно надеть на штуцер. После опустить в канистру.
- Взять два провода, у которых особые фишки, они напоминают загнутую пластину.
- Надеть клеммы в разъеме. С левой стороны на правую ведем отсчет: первая – это плюс, а третья – минус. Плюс нужно тянуть к аккумуляторной батарее, а минус – на кузов.
- После бензонасос должен начать качать. За 5 минут он должен выкачать примерно 20 литров.
Сливать бензин несложно, главное, понять принцип, как это сделать.
Реле стеклоочистителя! – электрооборудование – primera club
отчет о неработающем прерывистом режиме (p10)
И так прочитав многие темы про стеклоочиститель и его неисправности столкнулся с кучей бредовых ответов и прочее..
Симптомы: в прерывистом режиме дворники, останавливаются в любом месте, работают без паузы, при выключении останавливаются в любом месте…

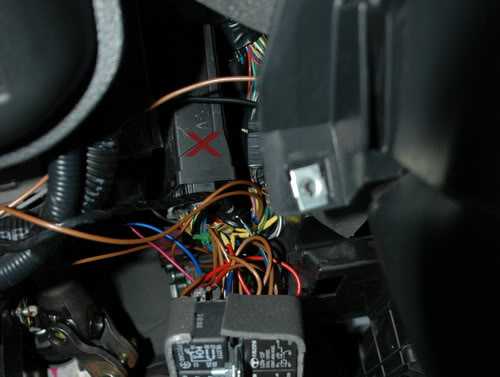

Причина: реле стеклоочистителя, находиться за правой или левой чашкой…Зеленая стрелка =)
Снимает это чудо электроники, отсоеденяем разъем, и идем туда где светло, и тепло…
вот так выглядит моя релюшка… без корпуса, корпус снимается поддеванием чем нибудь с двух сторон )
Переварачиваем, и видим вот такую картину,
внимательно внимательно присматриваемся, и видим лапки разъема припаеные на плате с трещенками, из за которых прерывистый режим начинает мудрить… (как и написал Витёк)
Берем паялник в руки и пропаеваем эти 5 лапок…
собираем, подключаем, 90% если там были тращены, то все замечательно работает, если нет ищем другие непропаяные контакты, или саму неработающую магнитную катушку, если ничего не помоло, то идем в магазин за новым реле артукул его 28510 87J05стоимость на экзисте за платку с резисторо, транзистарами убийственная 5800
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках
Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: |
| 1 – реле обогрева заднего стекла (стекла двери эадка); 2 – реле электродвигателя привода дроссельной заслонки; 3 – реле проти-вотуманных фонарей; 4 – реле стеклоподъёмников; 5, 6 – реле-прерыватели |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.
3. . и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом.
6. . и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.
10. . и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.
13. . и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.
15. . потяните реле вверх, покачивая его из стороны в сторону.
16. . и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.
19. . и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.
22. . и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Предохранители и реле р12
У нас 2 коробки с предами, одна под капотом рядом с АКБ вторая над левой коленкой(говорю про европейку).Вот нумерация предохранителей.
расшифровка предов, может где-то ошибся немного с переводом, но постарался максимально подробно расписать1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон2. круиз-контроль3. дверные замки4. прикуриватель, розетка дополнительная5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза6. задний ПТФ7. обогрев стекла, навигация, противоугонная система8. обогрев сиденья9. круиз контроль, выключатель тормоза круиза10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS(иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон.11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах.13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал14. мотор вентилятора кондея15. кондей16. мотор вентилятора кондея17. топливные форсунки, реле блока ECM, бензонасос18. подушки безопасности19. пустой20. лямбда-зонды(датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники21. сигнал на запуск(стартер), датчик света22. прикуриватель23. зеркала боковые, обогрев стекла24. пустой (зарезервирован под консольную розетку)25. кондей, очиститель и омыватель стекла26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла27. лямбда-зонды(датчики кислорода), топливные форсунки28. очиститель и омыватель заднего стекла29. бензонасос30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида.31. ABS, ESP32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника33. аудиосистема, навигация, дисплей, камера, часы, телефон34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости35. сигнал, система зарядки36. фара правая ксенон37. фара левая ксенон38. пустой39. пустой40. электропривод, реле и двигатель дроссельной заслонки41. фара левая галоген, электрокорректор42. фара правая галоген, задний ПТФ43. передние ПТФ44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скоростиA. самый главный от АКБB. на прерыватели 1(*1) и 2(*2)C. регулятор охлаждающего вентилятора 1D. регулятор охлаждающего вентилятора 2E. насос омывателя фарF. система управления накалом (дизель)G. зажиганиеH. зажиганиеI. ABS, ESPJ. зажиганиеK. ABS, ESP*1 дверные замки и дистанционное управление, стеклоподъёмники, люк, электропривод сидений*2 стеклоподъёмники
Реле в салоне левый руль
Реле в салоне правый руль
Реле под капотом
На Р12 Европейках 1,8 и 1,6 МКПП в этом блоке установлено всего 3 реле и одно гнездо свободно.Варианты реле под капотом
Ниссан Примера Р11 Блок Предохранителей Расшифровка
Nissan Primera Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение — p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е — p11, в 1996, 1997, 1998, 1999, 2000 годах.
Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей.
Обратите особое внимание на предохранители прикуривателя. Компоновка электронных компонентов, предохранителей и реле. Компоновка электронных компонентов, предохранителей и реле
Компоновка электронных компонентов, предохранителей и реле
Деловое свидание, встреча
- Блок предохранителей;
- реле переключения;
- выключатель стоп-сигнала;
- защитное устройство
- реле громкоговорителя;
- реле омывателя фар;
- реле громкоговорителя;
- противоугонная система (иммобилайзер);
- корректор фар;
- реле кодовой лампы;
- блок управления подушками безопасности;
- блок управления АКПП;
- блок управления двигателем;
- реле кондиционера;
- реле топливного насоса;
- реле тумана;
- реле стеклоподъемника;
- реле размораживания заднего стекла;
- кронштейн блока предохранителей;
- сигнальное реле;
- реле переключения;
- реле системы зажигания;
- реле переключения;
- вентилятор реле вентилятора
Штатная магнитола с предохранителями
- Версия 1
- Фото.
- Описание
- Сверху вниз, слева направо.
- Двигатель вентилятора
- Кондиционирование воздуха
- Приборная доска
- INJ (система впрыска)
- Электрические компоненты / Внутренняя лампа
- Двигатель вентилятора
- Поворотники
- Топливный насос
- подушки безопасности
- Датчик кислорода и холостого хода
- Датчик скорости
- Размораживание задних стекол (если есть)
- Приборная панель электрических компонентов
- Более легкий
- Abs
- Сигнал стартера
- Задняя щетка
- Противотуманные фары
- Зеркала
- Стоп сигналы
- Кисти
- Дополнительная розетка
- Аудио система
- Автоматическая коробка передач
- сигнализация
- Предохранитель отвечает за 3-й предохранитель прикуривателя в среднем ряду 15А.
- Таблица — схема
- Замена Масла В Вариаторе Тойота Аллион 260
- Как Подтянуть Ручник На Camry 30
- Замена Мембраны Клапанной Крышки Опель Астра H
- Горит Лампа Подушки Безопасности Ниссан
- Сколько Лошадиных Сил В Ваз 2107 Инжектор
- Вариант 2
- Фото
Таблица обозначений
Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.
Блоки под капотом
Деловое свидание, встреча
- блок предохранителей в моторном отсеке;
- Блок управления прессом;
- блок реле;
- электродвигатель для калькулятора лобового стекла;
- реле подогрева дизельных автомобилей;
- реле левой фары;
- эстафета;
- реле вентилятора радиатора;
- реле блока управления двигателем;
- вспомогательное реле;
- реле 1 вентилятор вентилятора;
- реле вентилятора нагнетателя 2;
- нейтральное реле;
- реле кондиционера;
- реле стеклоочистителя заднего стекла;
- реле правой фары;
- стеклоомыватель
Пример фото релейного блока.
Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.
Блок предохранителей
Опция 1
Схема фото
- Дэу Нексия Плохо Греет Печка
- Какой Бензин Заливать В Рено Логан 2
- Где Датчик Скорости На Форд Фокус 2
- Как Разобрать Зеркало Заднего Вида Ваз 2110
- Регулировка Клапанов Ваз 2101 Видео
- Описание
- Вариант 2
- Схема фото
Перевод обозначений на русский язык
- опасность это беспокойство
- рог — звуковой сигнал
- alt s — сигнал возбуждения обмотки генератора
- хвост — задние размеры
- абс сол — абс соленоид
- ign sw — во время зажигания
- abs mtr — двигатель abs
- батарея — батарея
- фара дальнего света — правая фара
- лампа h / lh — левая фара
- аудио радио
- eng cont — блок управления двигателем
- катушка зажигания — катушка зажигания
- двигатель дроссельной заслонки — привод дроссельной заслонки
- Инжик это что-то о инжекторе
- справа — скрытый ксенон
- спрятал левый ксенон слева
- rr defog — задние противотуманные фонари
- вентилятор радиатора 1,2,3 — радиатор пропеллера 1,2,3
- main — основные префиксы для чего
- окно силы — окна электронной почты
Штатная магнитола с предохранителями
Он расположен на панели устройства за защитной крышкой, на обратной стороне которой будет применена схема сгорания с расшифровкой деталей.
