Как снять прикуриватель
В некоторых ситуациях замена предохранителя не решает вопрос с работоспособностью прикуривателя в транспортном средстве. Причиной может стать неисправная проводка, перегорание термопружины в самом устройстве или же окисление кабелей. Для устранения любой из этих неисправностей необходимо выполнить демонтаж устройства.
Сделать это можно в несколько шагов:
- Отсоединить минусовую клемму от аккумулятора. Это поможет избежать коротких замыканий и разрывов в электросети. Дополнительно можно вытянуть предохранитель прикуривателя.
- Снять крышку переключателя передач.
- Отодвинуть назад панель над карманом в центральной консоли.
- Вынуть подстаканник и сам карман.
- Снять стопорные планки с помощью отвертки.
- Отщелкнуть колбу прикуривателя.
- С помощью прямой отвертки поддеть и вытянуть гнездо розетки.
Данная инструкция подходит для Ниссан Х Трейл Т31, Теана, Тиида, а также Ниссан Сентра (Санни, Альмера).
Ремонт своими руками
Ремонт и замену прибора можно выполнить самостоятельно, без привлечения мастера. В первую очередь проверяют работоспособность предохранителя. Для этого нужно вытянуть соответствующий элемент из монтажного блока, осмотреть его на наличие повреждения и дополнительно проверить мультитестером. Замена детали производится специальным пинцетом.
Вторым шагом необходимо проверить контакты, соединяющие устройство с электросетью. Нужно осмотреть их и исключить наличие разрывов, заломов и затертых участков. После этого все участки цепи нужно прозвонить мультиметром. Для ремонта поврежденных участков используют паяльник, изоленту, олово и канифоль.
Еще одной распространенной проблемой является перегорание термопружины. Это случается, когда прикуриватель используют в качестве розетки для других автомобильных устройств, которые обладают большей мощностью. Ремонт в такой ситуации выполнить невозможно, нужно заменить прибор новым.
Предохранители Ниссан Кашкай J10
Nissan Qashqai первого поколения поступили в продажу в феврале 2007 года. Разработкой дизайна занимались европейские конструкторы. В конце 2009 года был осуществлен рестайлинг. В результате изменился дизайн оптики и бамперов, доработана шумоизоляция салона, а также настройки подвески стадии комфортнее.
Для обеспечения работы электрооборудования в Nissan Qashqai J10 используется четыре основных монтажных блока. Рассмотрим их расположение и схему, а также уточним, где находится предохранитель прикуривателя Нисссан Кашкай.
Блок предохранителей Кашкай J10 в салоне
Салонный монтажный узел расположен с левой стороны от рулевого колеса. Он закрыт специальным пластиковым лючком. Схема обеспечивает работу вентилятора печки Ниссан Кашкай через предохранитель F5, F6 и реле R2, а также следующих компонентов:
F1 – мультимедийный комплекс, регулировка внешних зеркал (10А);
F2 – прикуриватель (15А);
F4 – салонный обогрев, кондиционер (10А);
F5, F6 – вентилятор отопительного комплекса (15А);
F7 – вспомогательное оборудование (10А);
F8 – датчик вариатора (15А);
F9 – мультимедийный комплекс (15А);
F10 – стоповые фонари (10А);
F12, F16 – программа управления салонным электрическим оборудованием (10А);
F13, F17 – электрическое оборудование (10/15А);
F14 – задняя розетка (15А);
F15 – обогрев внешних зеркал (10А);
F18 – дворники лобового стекла (20А);
F19 – подушки безопасности (10А);
F20 – подогрев сидений (10А);
R1 – вспомогательное реле управления салонным электрическим оборудованием;
R2 – реле вентилятора отопительного комплекса.
Предохранительные узлы Qashqai J10 под капотом
В подкапотном пространстве Nissan Qashqai J10 смонтировано три блока предохранителей. Так предохранитель омывателя фар Ниссан Кашкай первого поколения расположен во втором монтажном узле. Далее детально представим схему питания электрооборудования.
Первый узел
Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа. Его схема состоит из следующих защитных элементов:
F1, F2 – обогрев стекла (15А);
F3 – противотуманки (15А);
F4 – дворники (30А);
F5, F6 – правая и левая лампа ближнего света фар (15А);
F7, F8 – правая и левая лампа дальнего света фар (10А);
F9 – ходовые огни (10А);
F10, F20 – резерв;
F11 – система контроля трансмиссии (15А);
F12, F16 – ЭБУ силового агрегата (20/10А);
F13 – кондиционер (10А);
F14 – фонари заднего хода (10А);
F17 – бензонасос (15А);
F18 – форсунки (10А);
R6 – комплекс зажигания;
R8 – схема обогрева заднего стекла;
R16 – охлаждающий вентилятор силового агрегата для работы на малых оборотах №1;
R17 – охлаждающий вентилятор силового агрегата для работы на больших оборотах №2.
Второй и третий блоки
Второй комплект, также расположен в области воздухосборника. Его схема состоит из следующих защитных элементов:
F1 – турбодизель (20 Ампер);
F2 – изменение режимов трансмиссии на полно приводных моделях (10 Ампер);
F3 – генератор (10 Ампер);
F4 – сигнал (10 Ампер);
FL5 – ABS, электрический усилитель руля, насос подачи омывающей жидкости на фары (30/60 Ампер);
F6 – ABS, ESC (40 Ампер);
F7, F8, F9 – отопительный комплекс салона (30 Ампер);
F10 – не задействован;
FL11 – охлаждающий вентилятор силового агрегата, зажигание (50/30/40 Ампер);
F12 – комплекс управления салонным электрооборудованием (40 Ампер);
R4 – охлаждающий вентилятор силового агрегата;
R5 – насос подачи омывающей жидкости на фары.
Третий монтажный узел смонтирован на плюсовой клемме АБ. Его конструкции предполагает использование силовых защитных элементов с плавкими ставками большой мощности.
ЭЛЕКТРООБОРУДОВАН И Е Ниссан Кашкай
18.0 ЭЛЕКТРООБОРУДОВАН И Е 1. СИСТЕМА ЗАПУСКА 2. диагностика компонентов 3. схема электрических соединений — система запуска (модели с мкп) 4. схема электрических соединений — система запуска (модели с вариатором) 5. ремонт на автомобиле. стартер 6. МОДЕЛИ С ДВИГАТЕЛЕМ MR20DE 7. технические данные и специфика.
18.1. СИСТЕМА ЗАПУСКА (Категория). Список материалов смотрите внутри.
18.2. диагностика компонентов (Категория). Список материалов смотрите внутри.
18.3 схема электрических соединений — система запуска (модели с мкп) Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для эт.
18.4 схема электрических соединений — система запуска (модели с вариатором) Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для эт.
18.5. на автомобиле. стартер (Категория). Список материалов смотрите внутри.
18.6. МОДЕЛИ С ДВИГАТЕЛЕМ MR20DE (Категория). Список материалов смотрите внутри.
18.7 технические данные и спецификации стартер Применяется на двигателе модели HR16DE MR20DE Тип М000Т32171 S114-902A Производство Mitsubishi Производство Hitachi С редуктором .
18.8. СИСТЕМА ЗАРЯДКИ (Категория). Список материалов смотрите внутри.
18.9 схема электрических соединений — система зарядки (модели с бензиновым двигателем) Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для эт.
18.10. на автомобиле. генератор (Категория). Список материалов смотрите внутри.
18.11. МОДЕЛЬ А2ЕJ0291ZE (Категория). Список материалов смотрите внутри.
18.12. МОДЕЛИ С ДВИГАТЕЛЕМ MR20DE (Категория). Список материалов смотрите внутри.
18.14. СИСТЕМА УПРАВЛЕНИЯ КУЗОВОМ (Категория). Список материалов смотрите внутри.
Общая информация
Для того чтобы оперативно решить проблему с неисправным электрооборудованием в автомобиле нужно знать расположены предохранители и реле в Ниссан Кашкай J10. В этой статье узнаем места расположения основных блоков с предохранителями и реле, как к ним оперативно добраться, разберем их состав и назначение отдельных компонентов.
Для обычного пользователя достаточно знать расположение трех основных блоков. Один из них расположен в салоне автомобиля. Другие два находятся под капотом автомобиля. Далее подробно разберем каждый блок. Для удобства обозначим их под номерами №1, №2, №3. Блоки №1 и №2 расположены под впускным патрубком двигателя.
Впускной патрубок двигателя Nissan Qashqai J10
Для демонтажа патрубка нужно снять две пластиковые клипсы и вытянуть патрубок из корпуса фильтр бокса.
Крепление впускного патрубка двигателя Nissan Qashqai J10
После демонтажа патрубка видим два блока. Предохранители и реле в Блоке №1 (тот что ближе к стойке) смонтированы непосредственно на крышке блока. При снятии крышки блока нужно быть внимательными, так-как провода подходящие к плате короткие. Крышка блока №2, расположенного рядом, стандартная и снимается просто.

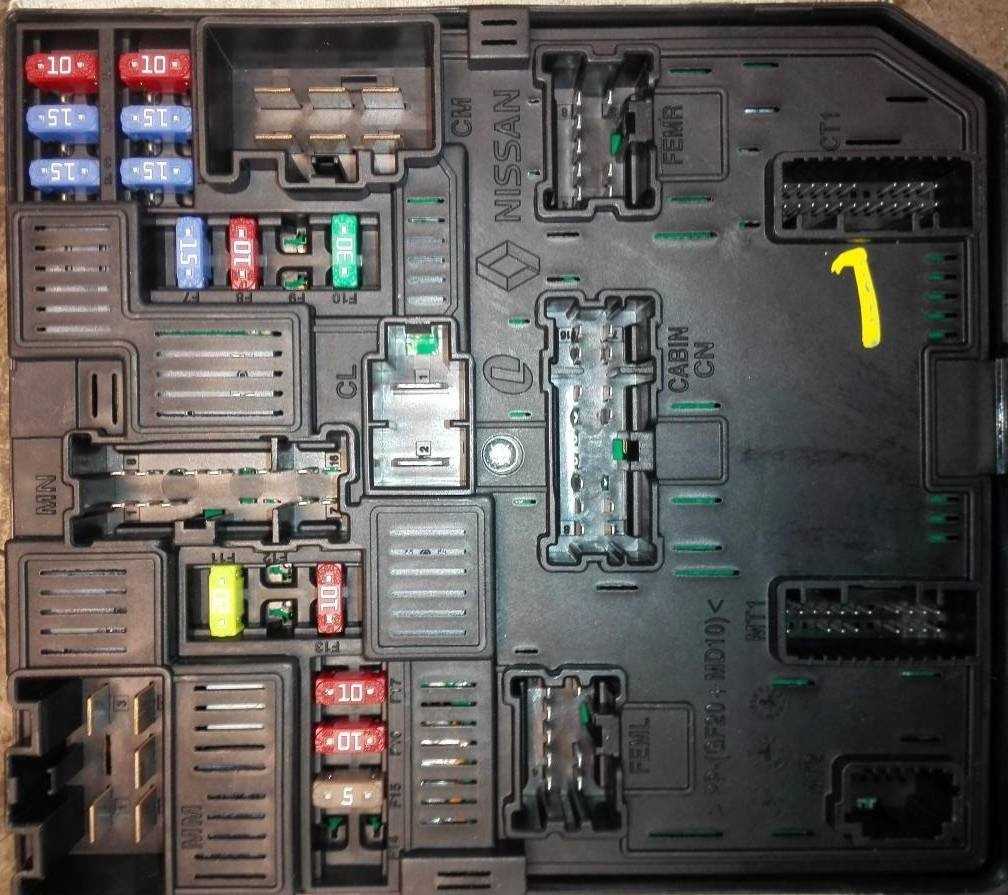

Блоки предохранителей и реле №1 и №2 Nissan Qashqai J10
Предохранители и реле в блоке №1 ниссан кашкай J10
Блок №1 расположен под капотом, рядом с опорным стаканом левой передней стойки
Этот блок отвечает за наиболее важное электрооборудование. Такое как: внешнее освещение; стеклоочистители; блоки управление двигателем, трансмиссией, коробкой передач; топливный насос и др
Блок предохранителей и реле №1 Nissan Qashqai J10
| Обозначение элемента | Сила тока, А | Цвет предохранителя | Наименование потребителя |
| F1 | 15 | Синий | Обогрев стекла двери багажника и боковых зеркал заднего вида |
| F2 | 15 | Синий | Обогрев стекла двери багажника и боковых зеркал заднего вида |
| F3 | 15 | Синий | Противотуманные фары |
| F4 | 30 | Зеленый | Стеклоочистители в ветрового стекла |
| F5 | 15 | Синий | Лампа ближнего света правой фары |
| F6 | 15 | Синий | Лампа ближнего света левой фары |
| F7 | 10 | Красный | Лампа дальнего света правой фары |
| F8 | 10 | Красный | Лампа дального света левой фары |
| F9 | 10 | Красный | Лампы габаритных огней |
| F10 | – | – | Резерв |
| F11 | 15 | Синий | Управление трансмиссией |
| F12 | 20 | Желтый | Блок управления двигателем |
| F13 | 10 | Красный | Компрессор кондиционера |
| F14 | 10 | Красный | Лампы света заднего хода |
| F15 | 10 | Красный | Коробка передач |
| F16 | 10 | Красный | Система управления двигателем |
| F17 | 15 | Синий | Топливный насос |
| F18 | 10 | Красный | Система питания (топливные форсунки) |
| F19 | 10 | Красный | Гидроэлектронный блок ABS |
| F20 | – | – | Резерв |
| R6 | – | – | Реле системы зажигания |
| R8 | – | – | Реле обогревателя двери багажника |
| R16 | – | – | Реле малых оборотов вентилятора системы охлаждения двигателя |
| R17 | – | – | Реле высоких оборотов вентилятора системы охлаждения двигателя |
Расшифровка назначения предохранителей и реле блока №1 Nissan Qashqai J10
Предохранители и реле в блоке №2 ниссан кашкай J10
Блок №2 расположен рядом с блоком №1. В этом блоке сосредоточены также важные электро-потребители.

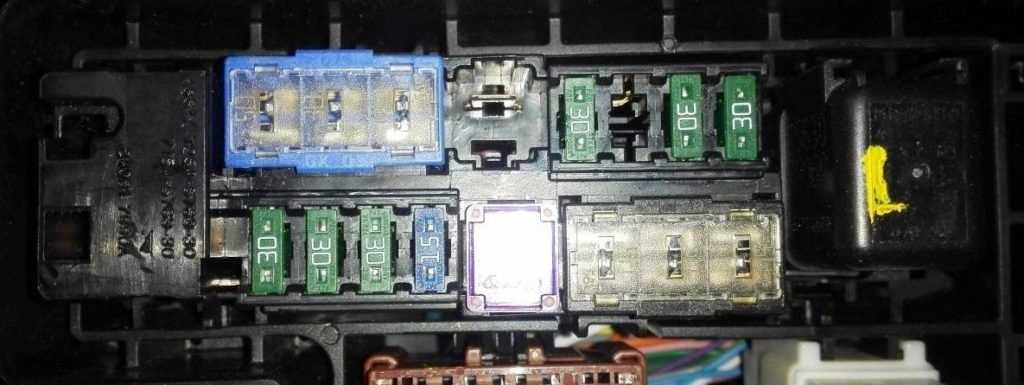

Блок предохранителей и реле №2 Nissan Qashqai J10
| Обозначение элемента | Сила тока, А | Цвет предохранителя | Наименование потребителя |
| F1 | 20 | Желтый | Турбина охладителя воздуха (турбодизель) |
| F2 | 10 | Красный | Блок переключения режимов работы трансмиссии (автомобили с полным приводом) |
| F3 | 10 | Красный | Генератор |
| F4 | 10 | Красный | Звуковой сигнал |
| FL5 | 60/30/30 | Желтый | Электроусилитель рулевого управления, насос омывателя фар, система ABS |
| F6 | 40 | Зеленый | Система ABS и ESP |
| F7 | 30 | Зеленый | Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F8 | 30 | Зеленый | Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F9 | 30 | Зеленый | Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F10 | – | – | Резерв |
| FL11 | 50/30/40 | Синий | Вентилятор системы охлаждения двигателя, зажигание |
| F12 | 40 | Зеленый | Блок управления электрооборудованием салона |
| R3 | – | – | Реле звукового сигнала |
| R4 | – | – | Реле вентилятора системы охлаждения двигателя |
| R5 | – | – | Реле насоса омывателя фар |
Расшифровка назначения предохранителей и реле блока №2 Nissan Qashqai J10
Предохранители и реле в блоке №3 ниссан кашкай J10
Блок №3 расположен в салоне автомобиля, слево от рулевой колонки и непосредственно над клавишами открытия бензобака и капота.
Крышка блока предохранителей и реле №3 Nissan Qashqai J10
Для получения доступа к предохранителям нужно отщелкнуть крышку, потянув на себя.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Предохранители и реле Nissan Qashqai
Большая часть цепей питания электрооборудования машины защищены предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Если говорить о монтажном блоке реле и предохранителей, то он находится в салоне под крышкой в проеме нижней облицовки приборной панели.
На внутренней стороне крышки нанесена схема, как расположены предохранители и их назначение.
Так же монтажный блок реле и предохранителей находиться под капотом.
Как снять задний монтажный блок под капотом.
Отожмите фиксатор заднего монтажного блока.
Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.
Нажмите на фиксатор колодки жгута проводов
…и отсоедините колодку от монтажного блока.
Аналогично отсоедините вторую колодку проводов в передней части монтажного блока,
отсоедините колодку проводов в левой части
и колодку проводов в задней части монтажного блока.
Отожмите отверткой фиксатор колодки жгута проводов
и отсоедините колодку от разъема монтажного блока.
Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.
Установите блок предохранителей в обратном порядке.
*На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.
Как заменить предохранитель Nissan Qashqai.
Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля.
Захватите пинцетом предохранитель
и извлеките его из контактного разъема.
Установите в контактный разъем предохранитель того же номинала, что и снятый.
*Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками.
Задний монтажный блок, расположенном в моторном отсеке
Назначение предохранителей и реле:
Предохранителеи в преднем блоке.
Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.
При поисках неисправности, просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.
Не меняйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
Назначение предохранителей, реле и плавких вставок:
Предохранители Ниссан Кашкай
Салонный БП
Современные автомобили достаточно хороши с простым доступом к этим элементам. Кроме того, прямо на крышке блока указана схема предохранителей Ниссан Кашкай, что упрощает работу с элементами. Поэтому ниже будет описано, какой предохранитель за что отвечает. Салонный гарнитур расположен в левом нижнем углу торпеды и открывается простым движением пальца.
Также назначение каждого из предохранителей в порядке, указанном на схеме:
- Аудиосистема, привод на наружные зеркала заднего вида.
- Передний выход.
- Замена.
- Система кондиционирования, внутреннее отопление.
- Электрический режим работы нагревателя.
- Повторить номер 5.
- Дополнительное оборудование.
- С МКПП — датчик вариатора.
- Аудио (-).
- Стоп-сигналы.
- Замена.
- контроль оборудования.
- Салонное оборудование.
- Задний выход, если есть.
- Зеркало с подогревом.
- Блок управления оборудованием.
- Оборудование.
- Электродвигатель стеклоочистителя.
- Воздушная подушка.
- Сиденья с подогревом.
- Реле 1 — внутреннее дополнительное оборудование.
- 2 — вентилятор отопления.
Задний под капотом
Чтобы получить к нему доступ, вам нужно удалить вентиляционное отверстие, открыть крышку и отсоединить прокладки шнура питания, чтобы добраться до самих предохранителей.
Маркировка элемента:
- Турбодизель или турбина воздушного охлаждения.
- С полным приводом — КПП агрегат.
- Генератор.
- Рог.
- ГУР, оптические шайбы (помпа), АБС.
- АБС, система стабилизации трансмиссии.
- С дизельным двигателем — внутреннее отопление.
- Повторить номер 7.
- Повторить номер 7.
- Замена.
- Вентилятор охлаждения двигателя, зажигание.
- Управление оборудованием салона.
- Реле 3 — клаксон.
- 4 — вентилятор системы охлаждения ДВС.
- 5 — омыватели фар.
Передний БП под капотом
На самом деле он находится рядом с парадным блоком. Обивка также съемная. Помимо предохранителей и реле, он содержит предохранители.
Назначение элементов:
- Стекло задней двери с подогревом, зеркала заднего вида с подогревом.
- Повторить номер 1.
- Противотуманная оптика.
- Чистка лобового стекла.
- Правая фара, ближний свет.
- Левая фара, низкая.
- Фара правая, дальняя.
- Левая фара, дальняя.
- Габаритные размеры.
- Замена.
- Передача инфекции.
- Блок управления ДВС.
- Компрессор кондиционера.
- Сигнальная лампа заднего хода.
- Контрольная точка.
- Управление ДВС.
- Бензонасос.
- Контроль топливных форсунок.
- Гидроэлектроника АБС.
- Замена.
- Реле 6 — система зажигания.
- 8 — стекло обогрева крышки багажника.
- 16 — низкая скорость охлаждения ДВС.
- 17 — высокая скорость охлаждения ДВС.
В предыдущих статьях вы можете прочитать:
- Предохранители Nissan Terrano
Блоки предохранителей и реле под капотом Ниссан Кашкай J10
В моторном отсеке размещены 2 монтажных блока. Размещены они не совсем удачно, для доступа необходимо снять или отодвинуть воздухозаборник.
Давайте разберем каждый блок по отдельности.
Схема переднего блока предохранителей Ниссан Кашкай J10
Nissan Qashqai первого поколения поступили в продажу в феврале 2007 года. Разработкой дизайна занимались европейские конструкторы. В конце 2009 года был осуществлен рестайлинг. В результате изменился дизайн оптики и бамперов, доработана шумоизоляция салона, а также настройки подвески стадии комфортнее.
Для обеспечения работы электрооборудования в Nissan Qashqai J10 используется четыре основных монтажных блока. Рассмотрим их расположение и схему, а также уточним, где находится предохранитель прикуривателя Нисссан Кашкай.
Блок предохранителей Кашкай J10 в салоне
Салонный монтажный узел расположен с левой стороны от рулевого колеса. Он закрыт специальным пластиковым лючком. Схема обеспечивает работу вентилятора печки Ниссан Кашкай через предохранитель F5, F6 и реле R2, а также следующих компонентов:
F1 – мультимедийный комплекс, регулировка внешних зеркал (10А);
F2 – прикуриватель (15А);
F3, F11 – резерв;
F4 – салонный обогрев, кондиционер (10А);
F5, F6 – вентилятор отопительного комплекса (15А);
F7 – вспомогательное оборудование (10А);
F8 – датчик вариатора (15А);
F9 – мультимедийный комплекс (15А);
F10 – стоповые фонари (10А);
F12, F16 – программа управления салонным электрическим оборудованием (10А);
F13, F17 – электрическое оборудование (10/15А);
F14 – задняя розетка (15А);
F15 – обогрев внешних зеркал (10А);
F18 – дворники лобового стекла (20А);
F19 – подушки безопасности (10А);
F20 – подогрев сидений (10А);
R1 – вспомогательное реле управления салонным электрическим оборудованием;
R2 – реле вентилятора отопительного комплекса.
Предохранительные узлы Qashqai J10 под капотом
В подкапотном пространстве Nissan Qashqai J10 смонтировано три блока предохранителей. Так предохранитель омывателя фар Ниссан Кашкай первого поколения расположен во втором монтажном узле. Далее детально представим схему питания электрооборудования.
Первый узел
Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа. Его схема состоит из следующих защитных элементов:
F1, F2 – обогрев стекла (15А);
F3 – противотуманки (15А);
F4 – дворники (30А);
F5, F6 – правая и левая лампа ближнего света фар (15А);
F7, F8 – правая и левая лампа дальнего света фар (10А);
F9 – ходовые огни (10А);
F10, F20 – резерв;
F11 – система контроля трансмиссии (15А);
F12, F16 – ЭБУ силового агрегата (20/10А);
F13 – кондиционер (10А);
F14 – фонари заднего хода (10А);
F15 – КПП (10А);
F17 – бензонасос (15А);
F18 – форсунки (10А);
F19 – ABS (10А);
R6 – комплекс зажигания;
R8 – схема обогрева заднего стекла;
R16 – охлаждающий вентилятор силового агрегата для работы на малых оборотах №1;
R17 – охлаждающий вентилятор силового агрегата для работы на больших оборотах №2.
Второй и третий блоки
Второй комплект, также расположен в области воздухосборника. Его схема состоит из следующих защитных элементов:
F1 – турбодизель (20 Ампер);
F2 – изменение режимов трансмиссии на полно приводных моделях (10 Ампер);
F3 – генератор (10 Ампер);
F4 – сигнал (10 Ампер);
FL5 – ABS, электрический усилитель руля, насос подачи омывающей жидкости на фары (30/60 Ампер);
F6 – ABS, ESC (40 Ампер);
F7, F8, F9 – отопительный комплекс салона (30 Ампер);
F10 – не задействован;
FL11 – охлаждающий вентилятор силового агрегата, зажигание (50/30/40 Ампер);
F12 – комплекс управления салонным электрооборудованием (40 Ампер);
R3 – сигнал;
R4 – охлаждающий вентилятор силового агрегата;
R5 – насос подачи омывающей жидкости на фары.
Третий монтажный узел смонтирован на плюсовой клемме АБ. Его конструкции предполагает использование силовых защитных элементов с плавкими ставками большой мощности.
Блок предохранителей и реле в салоне Ниссан Кашкай J10
Блок предохранителей в салоне Кашакая расположен в нижней части панели управления со стороны водителя. Для доступа к предохранителям достаточно просто снять крышку. На внутренней стороне крышки есть схема предохранителей.
Схема блока предохранителей в салоне Ниссан Кашкай J10
Nissan Qashqai 2 поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и обозначался как J11. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В данном материале мы покажем описание предохранителей и реле Ниссан Кашкай j11 2 поколения со схемами блоков, фотографиями и местами их расположения. Отдельно выделим предохранители отвечающие за прикуриватель.
Сверяйте информацию со своими схемами на крышке блоков.
Предохранители и реле Ниссан Кашкай 1 (J10)
Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.
На автомобиле предохранители и реле установлены в заднем (рис. 10.1) и переднем (рис. 10.2) монтажных блоках, расположенных в моторном отсеке.
| Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке |
|
|
Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.
| НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.1) | |||
| Номер предохранителя / реле | Сила тока,А | Цвет предохранителя | Защищаемая цепь |
| Предохранители | |||
| F1 | 15 | Синий | Обогреватель стекла двери задка, обогреватель зеркал заднего вида |
| F2 | 15 | Синий | То же |
| F3 | 15 | Синий | Противотуманные фары |
| F4 | 30 | Зеленый | Очиститель ветрового стекла |
| F5 | 15 | Синий | Лампа ближнего света правой фары |
| F6 | 15 | Синий | Лампа ближнего света левой фары |
| F7 | 10 | Красный | Лампа дальнего света правой фары |
| F8 | 10 | Красный | Лампа дальнего света левой фары |
| F9 | 10 | Красный | Лампы габаритных огней |
| F10 | — | — | Резерв |
| F11 | 15 | Синий | Управление трансмиссией |
| F12 | 20 | Желтый | Блок управления двигателем |
| F13 | 10 | Красный | Компрессор кондиционера |
| F14 | 10 | Красный | Лампы света заднего хода |
| F15 | 10 | Красный | Коробка передач |
| F16 | 10 | Красный | Система управления двигателем |
| F17 | 15 | Синий | Топливный насос |
| F18 | 10 | Красный | Система питания (топливные форсунки) |
| F19 | 10 | Красный | Гидроэлектронный блок ABS |
| F20 | — | — | Резерв |
| Реле | |||
| R6 | — | — | Реле системы зажигания |
| R8 | — | — | Реле обогреватель стекла двери задка |
| R16 | — | — | Реле малых оборотов вентилятора системы охлаждения двигателя I |
| R17 | — | — | Реле высоких оборотов вентилятора системы охлаждения двигателя II |
Ниссан Кашкай j11 предохранители и реле
Обращаем внимание, что варианты исполнения блоков, количество их элементов, A так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока
Он находится в панели приборов. Для доступа, просто потяните за крышку.
ЗA передний прикуриватель отвечает предохранитель номер 2 на 15А. НA схеме на английском обозначен как — POWER SOCKET.
Блок Б
Таким же образом можно открыть второй блок.
Они находятся с торцевой стороны панели приборов.
Самый верхний ряд запасные предохранители.
Нумерация с лева на право, с верху вниз.
ЗA прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15А.
Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.
Описание 1-го монтажного блока
Описание 2-го монтажного блока
Они расположены под левой фарой, за бампером.
Блок 1 пример фото
Блок 2 фотография
Расположен на плюсовой клемме аккумуляторной батареи.
Они расположены в конце приборной панели.
Левый блок (основной блок)
Верхний ряд – запасные предохранители.
Диаграмма на задней обложке
Нумерация ведется слева направо, сверху вниз.
Прикуриватели работают от предохранителей 15 (передний) и 31 (задний) на 15 А.
Отдельные компоненты реле расположены в задней части устройства.
- Реле для системы зажигания
- Вспомогательное реле
- Реле для переднего вентилятора двигателя
- Реле для задних противотуманных фар
Они расположены в моторном отсеке под отверстием воздухозаборника. Пример доступа показан на рисунке.
Изображение первого монтажного блока
Описание первого монтажного блока
Перевод маркировки на русский язык
Изображение 2-й монтажной коробки
Описание второго монтажного блока

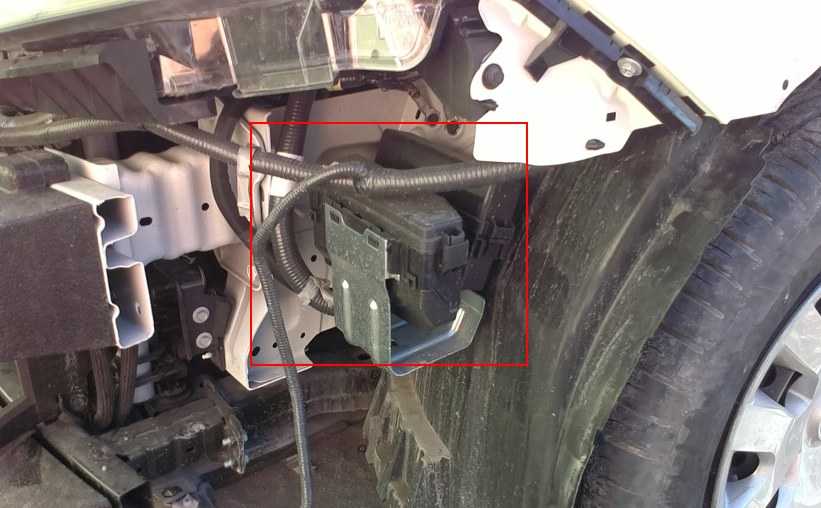

Они расположены под левой боковой фарой, за бампером.

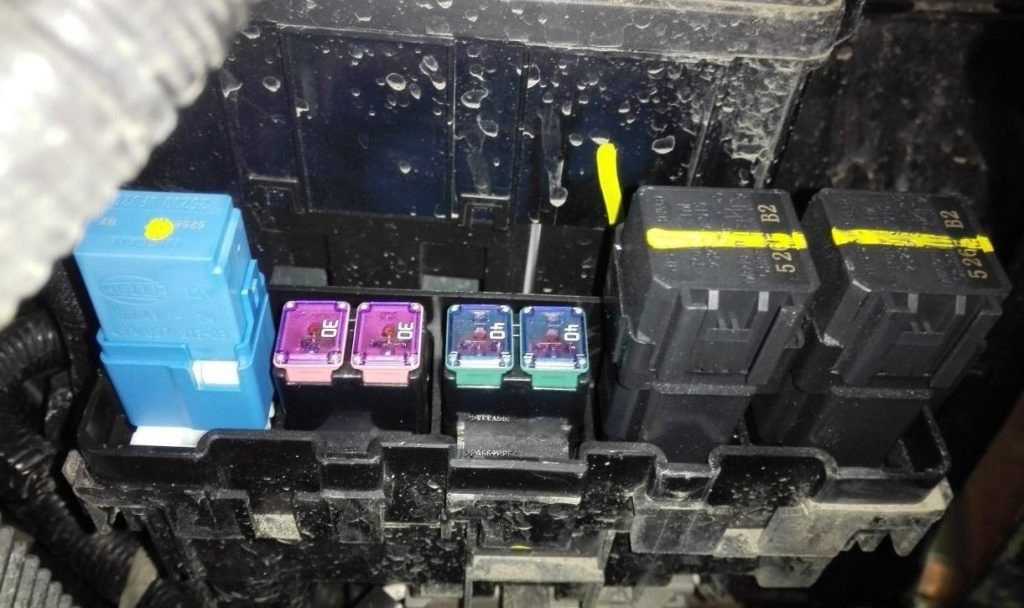

Блок 1 – образец фотографии
Примерная схема первого блока
Блок 2 – фото
Схема второго блока под фарой
Находится на положительной клемме аккумулятора.
Ниссан кашкай j10 — предохранители и реле
Nissan Qashqai j10 — компактный кроссовер поступивший в производство в 2006 году. В США известен под названием Rogue Sport. Первое поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. В данном материале будет представлена информация с описанием блоков предохранителей и реле Ниссан Кашкай j10 первого поколения со схемами, фотографиями и обозначением элементов. Отметим предохранитель отвечающий за прикуриватель.
Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока
Nissan Qashqai j10 — компактный кроссовер поступивший в производство в 2006 году. В США известен под названием Rogue Sport. 1 поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. В данном материале будет представлена информация с описанием блоков предохранителей и реле Ниссан Кашкай j10 первого поколения со схемами, фотографиями и обозначением элементов. Отметим предохранитель отвечающий за прикуриватель.
Он расположен на приборной панели. Чтобы получить доступ к нему, просто потяните крышку.
Предохранитель № 2 номиналом 15 А отвечает за передний прикуриватель. На схеме на английском языке обозначен как – POWER SOCKET.
В моторном отсеке находятся 3 блока предохранителей и реле.
Чтобы получить доступ к этомублоку, нажмите на фиксатор боковой крышки и потяните.
Второй блок открывается аналогичным образом.
Он расположен на положительной клемме аккумулятора и состоит из мощных плавких вставок.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Блоки под капотом
Они находятся в моторном отсеке с левой стороны, под патрубком воздухозаборника. Пример доступа показан на рисунке.
Фото 1-го монтажного блока
Перевод обозначений на русском
Блок B
Фото 2-го монтажного блока
Блоки под фарой
За бампером, под левой фарой, могут устанавливаться дополнительные блоки с предохранителями и реле.
Блок 1 — пример фото
Пример схемы 1-го блока
Fuel_heater — подогрев топлива, RAD_FAN — вентилятор радиатора.
Блок 2 — фотография
Схема 2-го блока под фарой
Блок на аккумуляторе
Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.
В моторном отсеке находятся 3 блока с предохранителями и реле.
Для доступа отожмите боковой фиксатор крышки и потяните за неё.
Фото — схема
Так же как и первый, можно открыть и второй блок.
Что означает ошибка
Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.
Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько времени необходимо датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.
Общая информация и описание предохранителей на Nissan Qashqai
На Nissan Qashqai устанавливаются низкопрофильные ножевые предохранители. Они состоят из пластикового полупрозрачного корпуса, окрашенного в зависимости от номинала вставки, плавкого элемента и 2 контактов.
Ниссан Кашкай 1
На основной плате моторного отсека стоят перемычки, подсоединенные к следующим устройствам:
- вентилятору охлаждения;
- обогреву переднего и заднего стекол;
- противотуманкам;
- лампам дальнего и ближнего света;
- бензонасосу;
- зажиганию;
- АБС и т.д.
В дополнительном модуле стоят вставки, подсоединенные к таким электроприборам:
- омывателю фар;
- генератору;
- звуковому сигналу;
- дворнику на лобовом стекле;
- отопителю кабины для модификаций на бензине и др.
На плате с силовыми предохранителями можно увидеть элементы, защищающие цепи питания нескольких устройств:
- стартера;
- модулей в салоне и моторном отсеке;
- вентилятора печки;
- насоса ОЖ.
Салонный блок содержит перемычки, обеспечивающие защиту следующему электрооборудованию:
- подушкам безопасности;
- прикуривателю;
- кондиционеру;
- магнитоле;
- стоп-сигналам;
- обогреву зеркал и пр.
Подробную расшифровку можно посмотреть в таблицах:
Распиновка блока в салоне.
Распиновка блока в моторном отсеке.
Ниссан Кашкай 2
В основном салонном модуле Nissan Qashqai 2 стоят перемычки, подключенные к цепям таких электроприборов:
- стеклоподъемников;
- лампочек габаритов;
- стеклоочистителя;
- указателей поворотов;
- подогрева сидений;
- датчика вариатора и т.д.
На плате справа можно найти предохранители, обеспечивающие защиту следующим устройствам:
- АБС;
- масляному насосу;
- навигации;
- обзорной камере и др.
Главный блок моторного отсека содержит перемычки, подсоединенные к такому электрооборудованию:
- комбинированным фонарям;
- блокировке руля;
- датчикам топливной системы;
- компрессору климатической установки;
- топливному насосу.
На вспомогательной плате стоят реле и вставки следующих устройств:
- клаксона;
- электропривода передних кресел;
- свечей накала для дизельных модификаций;
- стояночного тормоза.
Полное описание предохранителей представлено ниже:
Распиновка блока под капотом.
Р0141 датчик кислорода после нейтрализатора нагреватель неисправен
Одним из этапов совершенствования систем впрыска топлива стало появление механизма диагностики состояния катализатора: ЭСУД получила возможность постоянно определять, работоспособен ли катализатор, при необходимости напоминая владельцу о потребности в замене.
Определение работоспособности катализатора на самом деле просто. Для его работы требуется некоторое количество свободного кислорода в отработанных газах (отсюда и необходимость в работе на слегка обедненных смесях, что сразу выдают белеющие свечи исправного впрыскового мотора). Если катализатор исправен, на выходе кислорода уже не будет – а значит, для контроля достаточно установить второй лямбда-зонд после катализатора.
Но, если верхний лямбда-зонд быстро прогревается выхлопными газами, то нижний, который расположен дальше по потоку, прогреваться будет в разы дольше. Поэтому в отличие от основных кислородных датчиков, которые долго не имели подогрева, после катализаторов изначально стали использоваться датчики со встроенным нагревателем.
Оценка исправности нагревателя нижнего лямбда-зонда происходит в ЭБУ впрыска так же, как и для верхнего: по падению напряжения на измерительном резисторе. Значительные отклонения этого напряжения относительно номинала приводят к фиксации ошибки P0141 в памяти контроллера.
