Блок предохранителей и реле в салоне Ниссан Кашкай J10

Блок предохранителей в салоне Кашакая расположен в нижней части панели управления со стороны водителя. Для доступа к предохранителям достаточно просто снять крышку. На внутренней стороне крышки есть схема предохранителей.

Схема блока предохранителей в салоне Ниссан Кашкай J10

Описание

Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители
F1	10	Красный	Аудиосистема, электропривод наружных зеркал
F2	15	Синий	предохранитель прикуривателя ниссан кашкай j10
F3	—		Резерв
F4	10	Красный	Кондиционер, электрообогреватель салона
F5	15	Синий	Электромотор отопителя
F6	15	Синий	То же
F7	10	Красный	Дополнительное оборудование
F8	15	Синий	Датчики вариатора (механическая КП)
F9	15	Синий	Аудиосистема
F10	10	Красный	Лампы стоп-сигналов
F11	—	—	Резерв
F12	10	Красный	Блок управления электрооборудованием салона
F13	10	Красный	Электрооборудование
F14	15	Синий	Розетка задняя (если установлена)
F15	10	Красный	Обогрев зеркал
F16	10	Красный	Блок управления электрооборудованием салона
F17	15	Синий	Электрооборудование
F18	20	Желтый	Моторедуктор стеклоочистителя ветрового окна
F19	10	Красный	Подушки безопасности системы SRC
F20	10	Красный	Обогрев сидений
Реле
R1 R2	—	—	Дополнительное оборудование салона Электровентилятор «печки»

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке. Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчики

При помощи пинцета извлеките выгоревшую составляющую

Замените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Схема автомобиля — Ниссан Кашкай и Ниссан Кашкай 2

Предлагаем для общего ознакомления всем автовладельцам цветные схемы электрооборудования на Nissan Qashqai с 2007 г.в.и Nissan Qashqai +2 с 2008 г.в. Машина хорошо работает на высоко- и средне- профильных шинах. Попытки некоторых автолюбителей ставить низкий профиль считаются излишними, делающую из машины бронетранспортер для борьбы с собственной подвеской. Очень динамичная машина с эластичным движком, продуманным комфортным салоном и сильной выносливой подвеской. Но есть и минус, н емного валковатая подвеска и слишком упругий, «спортивный» руль. Иногда при критических перестроениях в городе эта упругость мешает, особенно, когда водит женщина и водит энергично.

Схема системы управления двигателем HR16DE

Электросхема системы управления двигателем MR20DE

Эл.схема управления трансмиссией с вариатором CVT

Схема управления полным приводом и ABS без системы ESP

Электросхема ABS с системой ESP и блока электроусилителя рулевого управления

Схема сигнализаторов не пристегнутых ремней безопасности и системы пассивной безопасности SRS

Схема системы пассивной безопасности SRS (продолжение)

Электросхема обогрева передних сидений и привода открывания замка двери задка

Эл.схема привода наружных зеркал заднего вида и внутреннего зеркала заднего вида с антибликовой защитой

Схема управления стеклоподъемниками

Источник статьи: http://a-shema.ru/index/nissan_kashkaj_i_nissan_kashkaj_2/0-243

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке.  Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Фото точек подключения сигнализации Pandora DX-50 на Nissan Qashqai 2008 года, АКПП

На блоке электропакета за бардачком подключаемся к can и  берём информацию о зажигании.



CAN-H – синий (22 pin)CAN-L – розовый (21 pin)Статус IGN – белый (2 pin)

Здесь же можно взять питание для автосигнализации.

+12В – жёлтыйМасса – черный

Подключаемся к поворотам также на блоке.

Повороты (+) — коричневый и серый

Подключить к сигнализации по схеме (потенциальное управление):

Подключение к замку зажигания:+12V — синийIGN1 — розовыйАСС – жёлтый

Около замка можно сделать НР блокировку стартера, реле R5 релейного модуля Пандора ДХ-50.

Стартер необходимо подключить напрямую на втягивающее в блоке предохранителей под капотом (чёрный/красный). Если на замок подать — стартер не срабатывает (это относится только с бесключевому обходу).

При запуске необходимо с канала включения обходчика иммо, с релейного модуля (реле R4), подать через диоды «плюс» на концевики «ключ в замке» и «замок нажат».

Сигнализация Pandora DX-50 позволяет обойти штатный иммо автомобиля Nissan Qashqai. Для этого в настройках AlarmStudio «Автозапуск — Обходчик штатного иммобилайзера» разрешите пункты «Обходчик штатного иммобилайзера по CAN» и «Работа обходчика на все время автозапуска».

Для программирования обхода иммобилайзера необходимо войти на 21 уровень программирования автосигнализации, завести машину, подождать 5 секунд, и нажать кнопку валет для подтверждения.

Обязательно пропишите обороты холостого хода в память Pandora, согласно инструкции.

Дополнительная блокировка – бензонасос, синий провод.  В блоке предохранителей под капотом.

Для пропуска проводов в блок предохранителей необходимо просверлить отверстие 5 мм на дне кожуха блока.

Блокировку НР можно сделать каналом открытия багажника CH5.

Определение типа предохранителей для Nissan Qashqai J11

Чтобы правильно выбрать и заменить предохранители для Nissan Qashqai J11, необходимо определить их тип и номинал. В автомобиле используются несколько видов предохранителей, каждый из которых отвечает за защиту определенной системы или устройства.

Для определения типа предохранителей и их номинала рекомендуется обратиться к руководству по эксплуатации автомобиля. В данном документе приводится подробная информация о типах предохранителей и их расположении в автомобиле Nissan Qashqai J11.

Кроме того, можно воспользоваться схемой предохранителей, которая обычно находится на внутренней стороне крышки блока предохранителей. Схема показывает расположение и назначение каждого предохранителя в автомобиле.

Помимо руководства и схемы предохранителей, также можно обратиться к авторизованному сервисному центру Nissan. Там специалисты смогут быстро и точно определить необходимые предохранители для вашего автомобиля.

После определения типа и номинала предохранителей, их можно приобрести в специализированных магазинах автозапчастей или у официальных дилеров Nissan. Не рекомендуется использовать предохранители с неправильным типом или номиналом, так как это может привести к неисправности или повреждению электрооборудования автомобиля.

Замена предохранителей производится в следующей последовательности:

1. Выключите зажигание и отсоедините аккумуляторную батарею.
2. Откройте крышку блока предохранителей, которая находится в салоне автомобиля.
3. При необходимости используйте схему предохранителей для определения нужного предохранителя.
4. Аккуратно извлеките сгоревший предохранитель и установите новый предохранитель с тем же типом и номиналом.
5. Закройте крышку блока предохранителей и подключите аккумуляторную батарею.

После замены предохранителей рекомендуется проверить работу соответствующих систем и устройств автомобиля, чтобы убедиться в правильной установке и функциональности новых предохранителей.

Что означает ошибка P0134

Датчик кислорода контролирует содержания кислорода в выхлопных газах автомобиля. Он отправляет сигнал на модуль управления АКПП (PCM), который, в свою очередь, использует полученную информацию для регулирования соотношения топлива и воздуха в смеси, подаваемой в цилиндры двигателя.

При недостаточном количестве кислорода в выхлопных газах PCM автомобиля уменьшает количество топлива, используемого двигателем

Это важно, потому что, если в выхлопных газах недостаточно кислорода, увеличивается расход топлива, а также объем выбросов вредных веществ с отработавшими газами автомобиля

При недостаточном количестве топлива PCM автомобиля увеличивает количество топлива, используемого двигателем

Это также достаточно важно, потому что при недостаточном количестве топлива в атмосферу будут выбрасываться углеводороды и оксиды азота

Внешность обновленного Кашкая J11

Новый кроссовер второго поколения был увеличен по длине (буквально на пару миллиметров), что не отразилось на вместительности салона и не затронуло объем багажного отделения. Автомобиль стал ниже на 5 мм, уже на 1 мм – невооруженным глазом такие изменения увидеть невозможно.

Обновленный Кашкай J11 сверху, дорест снизу

Внешность авто стала брутальней. Qashqai J11 2021 года выпуска за счет укороченной немного приспущенной к дороге морде выглядит агрессивнее своих предшественников. Характерные ребра на капоте, продолжающие массивную V-образную отделку решетки радиатора, расходятся к боковым зеркалам. На них установлены повторители поворотных сигналов. Сама решетка треугольной формы стала крупнее и оформлена в стилистике V-motion. Логотип концерна получил роль защитника радара, контролирующего препятствия (система экстренной остановки FEB).

Вытянутая оптика с острыми углами отлично вписывается во внешний дизайн новых автомобилей. Новым стал светодиодный рисунок головного света. Поменявший прежнее положение блок противотуманок, обилие рельефных деталей выделяют на дороге Ниссан Кашкай 2021.

Обновленный Кашкай J11 сверху, дорест снизу

Мощный бампер имеет по краям массивные вырезы прямоугольной формы, которые берут на себя декоративную роль неплохо справляются с подачей воздуха к передним тормозам. Большой воздухозаборник в нижней части работает на охлаждение пространства под капотом.

Профиль нового Кашкай 2021 года выпуска выдают волнообразная поверхность дверей и окружающая стекла хромированная полоска. Стандартная для кроссоверов пластиковая защита нижней части кузова сохранена производителем также имеет рельефную поверхность.

Обновленный Кашкай J11 сверху, дорест снизу

Задняя часть выделяется массивным козырьком, оснащенным стоп-сигнальными огнями. Стекло, по форме напоминающее овал, превосходно вписано в дверь багажного отделения. Фонари (задние) разделены на две части, большая из которых расположена на боковой части авто, почти доходит до дверцы топливного бака. Мощный бампер имеет две металлические вставки, одна из которых скрывает трубу для выхлопных газов.

Передний БП под капотом

Находится фактически рядом с передним блоком. Крышка снимается также. Кроме предохранителей и реле в нем находятся плавкие вставки.

1. Обогрев стекла двери багажника, обогрев зеркал заднего вида.
2. Повтор номера 1.
3. Противотуманная оптика.
4. Очищение лобового стекла.
5. Правая фара, ближний свет.
6. Левая фара, ближний.
7. Правая фара, дальний.
8. Левая фара, дальний.
9. Габариты.
10. Запасной.
11. Трансмиссия.
12. Блок контроля ДВС.
13. Компрессор кондиционирования.
14. Лампа индикации заднего хода.
15. КПП.
16. Контроль ДВС.
17. Насос топлива.
18. Контроль топливных форсунок.
19. Гидроэлектроника ABS.
20. Запасной.
21. Реле 6 – система зажигания.
22. 8 – обогрев стекла двери багажника.
23. 16 – малые обороты охлаждения ДВС.
24. 17 – высокие обороты охлаждения ДВС.

Блоки предохранителей и реле в салоне авто

В салоне некоторых модификаций внедорожника располагаются 2 монтажных блока.

Левый блок

Найти печатную плату с предохранителями с левой стороны кабины можно так:

1. Открыть дверь со стороны водителя.
2. Осмотреть торец приборного щитка.
3. Зацепить край крышки технического люка.
4. Снять ее.

Расположение блока с левой стороны.

Здесь находятся предохранители, обеспечивающие защиту следующего электрооборудования:

• поворотников;
• стеклоомывателя;
• заднего и переднего прикуривателей;
• подушек безопасности;
• дворников;
• индикаторов и приборов на салонном щитке;
• иммобилайзера;
• системы зажигания;
• центрального замка;
• стоп-сигналов;
• обогрева сидений;
• плафона в салоне;
• вентилятора кондиционера или печки;
• обогрева зеркал;
• диагностического разъема;
• корректора фар;
• парковочного помощника;
• электрического стояночного тормоза;
• камеры кругового обзора;
• подсветки площадки с ГРЗ;
• освещения бардачка;
• аудиосистемы и т.д.

Предохранители в левом блоке в салоне.

Рядом с перемычками можно увидеть релейные переключатели, подающие напряжение к таким электроприборам:

• переднему вентилятору охлаждения двигателя;
• противотуманным фарам сзади автомобиля;
• зажиганию;
• главному реле.

Расшифровка и схема блока с реле.

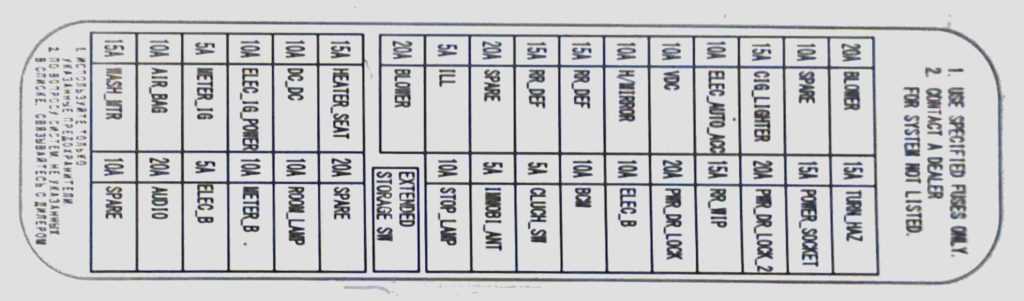

Схема с описанием элементов находится на нижней стороне крышки установочного бокса.

Схема с обратной стороны крышки.

Правый блок

В зависимости от года выпуска и комплектации на торце приборной панели со стороны переднего пассажира может располагаться дополнительный модуль с перемычками.

Здесь установлены элементы, относящиеся к таким устройствам:

• магнитоле;
• АБС;
• датчику угла поворота руля;
• климатической установке.

Схема и расшифровка правого блока в салоне авто.​​​​​

Замена блоков предохранителей на Ниссан Кашкай

Чтобы снять блоки с предохранителями или заменить сгоревшие вставки, нужно приготовить инструменты:

• крестовую и шлицевую отвертки;
• торцовый ключ или головку № 10;
• диэлектрический пинцет.

В первую очередь нужно обезопасить себя:

1. Припарковать кроссовер на ровной площадке.
2. Заглушить двигатель, поставить на ручник.
3. Установить под колеса башмаки.
4. Снять провода с клемм аккумулятора.
5. Вынуть ключ из замка зажигания.

Чтобы добраться до модуля под капотом, нужно сделать так:

1. Поднять и закрепить крышку переднего багажника.
2. Подцепить отверткой фиксаторы на решетке радиатора.
3. Демонтировать кожух воздуховода.

Найти плату у левой фары можно следующим образом:

1. Вывернуть клипсы сверху и по бокам эмблемы снаружи радиаторной решетки.
2. Снять значок.
3. Выкрутить 4 самореза и 2 болта.
4. Удалить пластиковую накладку.
5. Убрать защиту картера.
6. Отключить провода от ПТФ.
7. Отсоединить шланги от омывателей оптики.

Далее можно приступить к замене предохранителей:

1. Открыть крышку нужного бокса.
2. Найти по схеме неисправную вставку.
3. Убедиться визуально в том, что она сгорела, или прозвонить мультиметром.
4. Вынуть дефектную деталь пластмассовыми щипцами.
5. Установить новую перемычку соответствующего номинала.
6. Завести двигатель.
7. Проверить работоспособность электрооборудования.
8. Если ремонт закончен, поставить на место снятые компоненты в обратном порядке.

Необходимо регулярно проверять наличие в резерве вставок нужного номинала. Покупать недостающие следует в специальных магазинах.

Основные причины возникновения кода P0420

При правильной эксплуатации ресурс работы катализатора составляет не менее 200-250 тыс. км, но если регулярно заправляться топливом, в составе которого будут примеси с большой концентрацией свинца, его разрушение будет ускоренным. Также, вследствие плохого горючего или неисправной работы зажигания и газораспределения, нарушается компрессия, и появляются пропуски зажигания, что напрямую способствует как уменьшению срока службы каталитического нейтрализатора, так и, собственно, появлению ошибки с кодом Р0420 или Р0430.

Итак, основные возможные причины:

1. Используется этилированный бензин.
2. Поврежден или вышел из строя кислородный датчик S2.
3. Замыкание в цепи «нижнего» датчика кислорода.
4. Повреждение катализатора.
5. Повреждения в системе выпуска (выпускной коллектор, глушитель, трубки, прокладки и т.п.).
6. Продолжительная работа автомобиля с пропусками зажигания в цилиндрах.
7. Повышенное давление топлива в системе.

Как видно, может быть не менее 7 причин, почему выскакивает ошибка Р0420, хотя зачастую все намного проще, и водители сталкиваются с потребностью вырезать, менять катализатор, поставив обманку лямбды. А самым везучим, когда данная неисправность проявляется на не столь большом пробеге, достаточно заправиться хорошим бензином либо проверить контакты лямбда датчика.

3 основных причины почему выскакивает ошибка Р0420 и как её устранить.

Для правильного определения неисправности, вызвавшей возникновение данного кода, необходимо произвести тщательную диагностику всех возможных причин.

Почему важно выбрать правильный предохранитель для Nissan Qashqai J11?

Каждый автомобиль имеет свои спецификации предохранителей, которые определяются изначально производителем. Установка неправильного предохранителя может быть опасной и может привести к перегреву электрической цепи, возгоранию или поломке электронных компонентов.

При выборе предохранителя для Nissan Qashqai J11 важно учитывать его номинальную мощность и тип. Номинальная мощность должна соответствовать электрической цепи, для которой предохранитель служит

Тип предохранителя также имеет значение, так как они могут быть различными по форме и конструкции.

Тип предохранителя	Какие электрические цепи защищает
Салонный предохранитель	Системы освещения в салоне, сиденья, розетки в салоне
Предохранитель двигателя	Электрические цепи двигателя, включая систему зажигания и систему питания
Предохранитель стеклоочистителей и омывателя	Система стеклоочистителей и омывателей
Предохранитель блока управления	Блок управления двигателем, ABS и другие электронные системы

Если вы не уверены, какой предохранитель выбрать для Nissan Qashqai J11, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к опытному автомеханику. Они смогут подсказать правильный тип и номинальную мощность предохранителя, чтобы обеспечить надежную защиту электрической системы вашего автомобиля.

Внешность обновленного Кашкая J11

Новый кроссовер второго поколения был увеличен по длине (буквально на пару миллиметров), что не отразилось на вместительности салона и не затронуло объем багажного отделения. Автомобиль стал ниже на 5 мм, уже на 1 мм – невооруженным глазом такие изменения увидеть невозможно.

Обновленный Кашкай J11 сверху, дорест снизу

Внешность авто стала брутальней. Qashqai J11 2021 года выпуска за счет укороченной немного приспущенной к дороге морде выглядит агрессивнее своих предшественников. Характерные ребра на капоте, продолжающие массивную V-образную отделку решетки радиатора, расходятся к боковым зеркалам. На них установлены повторители поворотных сигналов. Сама решетка треугольной формы стала крупнее и оформлена в стилистике V-motion. Логотип концерна получил роль защитника радара, контролирующего препятствия (система экстренной остановки FEB).

Вытянутая оптика с острыми углами отлично вписывается во внешний дизайн новых автомобилей. Новым стал светодиодный рисунок головного света. Поменявший прежнее положение блок противотуманок, обилие рельефных деталей выделяют на дороге Ниссан Кашкай 2021.

Обновленный Кашкай J11 сверху, дорест снизу

Мощный бампер имеет по краям массивные вырезы прямоугольной формы, которые берут на себя декоративную роль неплохо справляются с подачей воздуха к передним тормозам. Большой воздухозаборник в нижней части работает на охлаждение пространства под капотом.

Профиль нового Кашкай 2021 года выпуска выдают волнообразная поверхность дверей и окружающая стекла хромированная полоска. Стандартная для кроссоверов пластиковая защита нижней части кузова сохранена производителем также имеет рельефную поверхность.

Обновленный Кашкай J11 сверху, дорест снизу

Задняя часть выделяется массивным козырьком, оснащенным стоп-сигнальными огнями. Стекло, по форме напоминающее овал, превосходно вписано в дверь багажного отделения. Фонари (задние) разделены на две части, большая из которых расположена на боковой части авто, почти доходит до дверцы топливного бака. Мощный бампер имеет две металлические вставки, одна из которых скрывает трубу для выхлопных газов.

Nissan Qashqai | Предохранители | Ниссан Кашкай

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

Салонный БП

Современные авто хороши достаточно простым доступом к этим элементам. К тому же схема предохранителей Ниссан Кашкай указана прямо на крышке блока, что упрощает работу с элементами. Поэтому ниже будет описано – какой предохранитель за что отвечает. Салонный набор находится слева внизу торпеды и открывается просто движением пальцев.

Далее назначение каждого из предохранителей в порядке схемы:

1. Аудиосистема, привод внешних зеркал.
2. Передняя розетка.
3. Запасной.
4. Система кондиционирования, обогрев салона.
5. Электропривод отопителя.
6. Повтор номера 5.
7. Доп.оборудование.
8. При МКПП – вариаторный датчик.
9. Аудио (-).
10. Стоп-сигналы.
11. Запасной.
12. контроль оборудованием.
13. Оборудование салона.
14. При наличии – розетка задняя.
15. Отопление зеркал.
16. Блок контроля оборудованием.
17. Оборудование.
18. Моторчик дворников лобового стекла.
19. Подушки безопасности.
20. Обогрев кресел.
21. Реле1 – доп.оборудование салона.
22. 2 – вентилятор отопления.

Тест-драйв обновленного Qashqai J11

До обновления покупатели Кашкая жаловались на плохую шумоизоляцию. Причем досаждали шум от дороги и двигатель. Инженеры усилили звукоизоляцию моторного отсека, двигатель по-прежнему слышно, но звук приглушен и не раздражает, как раньше. Также производитель заявляет об использовании более толсттых стекол и улучшении шумоизоляции дверей.

Еще одним недостатком дорестайлингого Кашкая была излишне жесткая подвеска. Для дорог европейского уровня она подходила отлично, но там, где есть дефекты дорожного полотна, шасси было способно вытрести душу из водителя и пассажиров. Инженеры на этот счет заявили, что подвеска нового Qashqai полностью перенастроена: используются более мягкие амортизаторы и пружины.

Управляемости обновленного Кашкая уделили внимание. Были доработаны рулевые тяги, передние рычаги, поэтому авто рулится лучше. Nissan Qashqai J11 рестайлинг

Nissan Qashqai J11 рестайлинг

Прочие электрические схемы

Материал из Nissanoteka.ru.

Схема системы звуковой сигнализации Nissan Qashqai

Схема аудиосистемы Nissan Qashqai без навигационной системы

Схема расположения антенны радиоприемника аудиосистемы Nissan Qashqai

Схема системы управления подушками безопасности Nissan Qashqai

Схема системы обогрева сидений Nissan Qashqai

Схема системы управления дверными замками с электроприводом с интеллектуальным ключом

Схема интеллектуального ключа Nissan Qashqai без суперзамка

Принципиальная схема интеллектуального ключа Nissan Qashqai

Дверные зеркала Nissan Qashqai. Схема электрических соединений

Ксеноновые фары Nissan Qashqai. Схема электрических соединений

Схема системы автоматического освещения Nissan Qashqai

Схема освещения в дневное время. Принципиальная схема

Противотуманные фары. Принципиальная схема

Фонари указателей поворота и аварийной сигнализации. Принципиальная схема

Фонари освещения номерного знака и задние габаритные огни. Принципиальная схема

Стоп-сигналы Nissan Qashqai. Принципиальная схема

Фонари заднего хода Nissan Qashqai. Принципиальная схема

Задний противотуманный фонарь Nissan Qashqai. Принципиальная схема

Принципиальная схема системы управления плафонами освещения салона

Подсветка Nissan Qashqai. Принципиальная схема

Очистители и омыватели ветрового стекла

Омыватели фар Nissan Qashqai. Принципиальная схема

Источник статьи: http://nissanoteka.ru/nt/%D0%9F%D1%80%D0%BE%D1%87%D0%B8%D0%B5_%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5_%D1%81%D1%85%D0%B5%D0%BC%D1%8B
