Замена предохранителей на авто
Прежде чем начать замену перемычек в монтажном блоке на Opel Astra Джи, нужно выполнить несколько мероприятий, а именно установить причину перегорания предохранителей.
Чаще всего это бывает из-за нескольких дефектов:
- короткого замыкания;
- повышения напряжения;
- увеличения нагрузки;
- окисления проводов;
- неплотного контакта;
- применения некалиброванных вставок;
- неисправности оборудования.
Далее необходимо подготовиться к ремонту:
- Установить автомобиль на ровном участке дороги.
- Заглушить двигатель.
- Поворотом ключа в замке зажигания обесточить электроприборы.
- Отсоединить клеммы от аккумулятора в багажнике моторного отсека.
В салоне
Заменить плавкие перемычки на плате салонного монтажного узла можно так:
- Вскрыть бокс с предохранителями.
- Определить по схеме местонахождение неисправного элемента.
- Осмотреть его корпус на наличие следов горения или разрушения.
- Проверить целостность плавкой проволоки мультиметром по мере надобности.
- Сухими руками или электроизолированными клещами вытащить испорченную деталь.
- Подобрать в резерве новую соответствующего номинала.
- Аккуратно вставить ее в освободившееся гнездо.
- Завести двигатель.
- Проверить работоспособность неисправного оборудования.
- Закрыть крышку модуля.
В моторном отделении
Замена предохранителей под капотом автомобиля производится по аналогичному алгоритму.
Запрещается использовать вместо плавких вставок такие предметы:
- куски провода;
- проволоку;
- фольгу;
- монеты;
- гвозди;
- восстановленные перемычки.
Чтобы не оказаться в дороге в сложной ситуации, нужно регулярно осматривать резерв предохранителей. По мере использования покупать плавкие вставки нужного номинала в специализированных магазинах.
Блоки предохранителей и реле под капотом

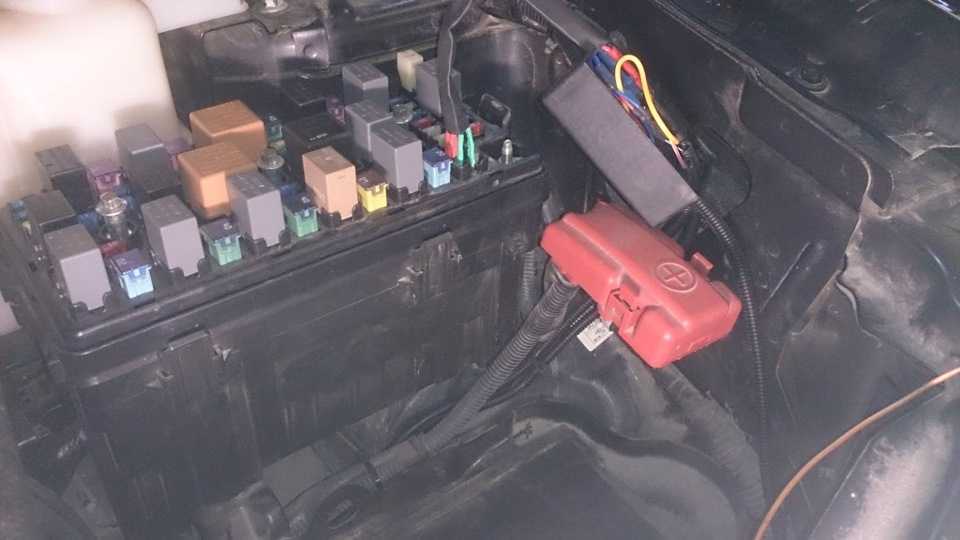

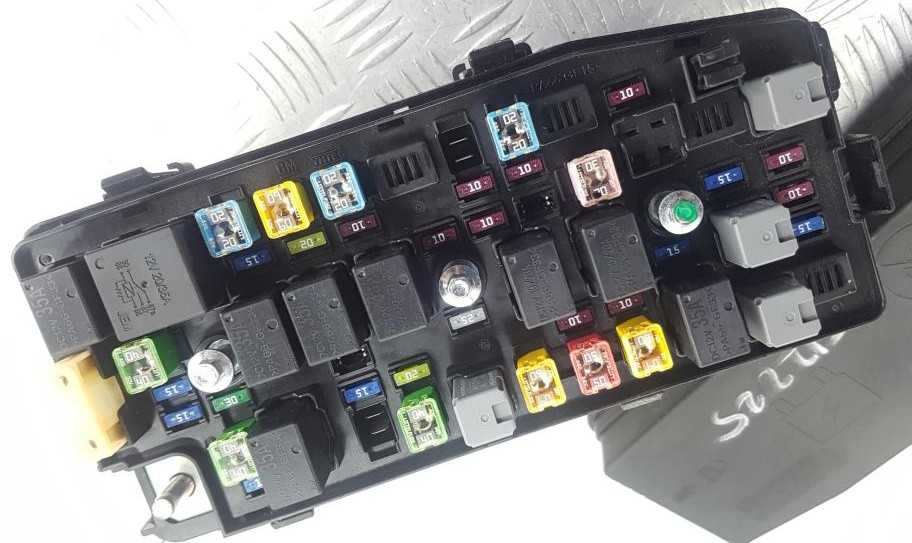

Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>

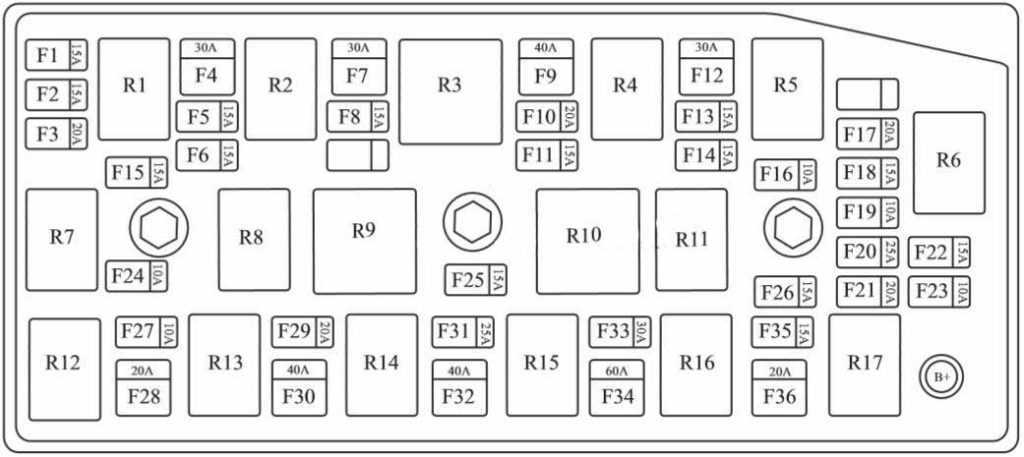

Вариант 1
p, blockquote 20,0,0,0,0 —>
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Назначение
p, blockquote 23,0,0,0,0 —>
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо — туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |

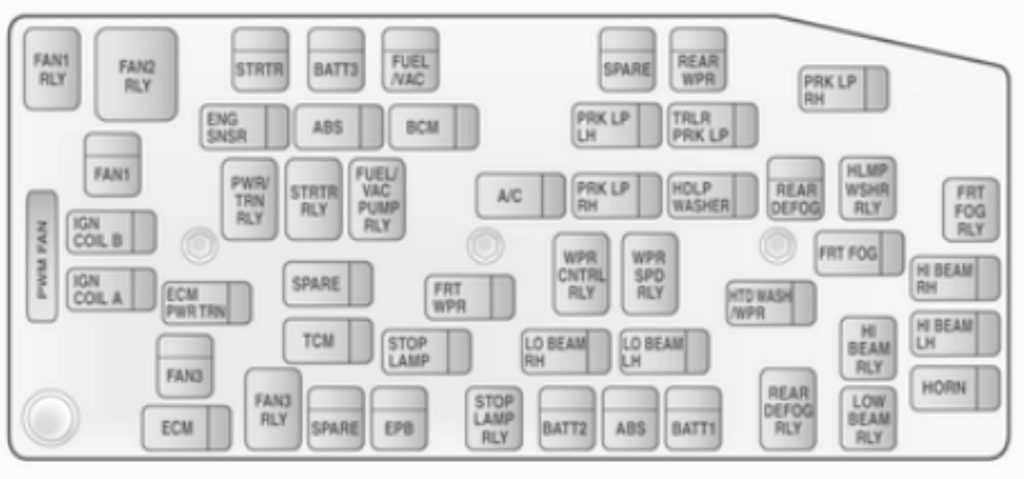

Вариант 2
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,1,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Перевод обозначения на русский
p, blockquote 28,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Схема
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Назначение
p, blockquote 33,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Блок предохранителей и реле в салоне
Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
Вариант 1
p, blockquote 12,0,0,0,0 —>
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъёмник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Опель Antara : ГДЕ НАХОДИТСЯ ПРЕДОХРАНИТЕЛЬ НА ДВОРНИКИ ОПЕЛЬ АНТАРА…
ГДЕ НАХОДИТСЯ ПРЕДОХРАНИТЕЛЬ НА ДВОРНИКИ ОПЕЛЬ АНТАРА…
GM Россия Opel — повышение розничных цен с 10 февраля 2014 г.
Александр Опель антара 2,4 бензин 140 л 2007г,Доброе утро . Проблема показание бензина в баке и на борт коме .Заменил все бензонасос и дачик бака .Ранше до замены при…
Вячеслав Добрый день
Вот уже и 100000 Опель Антара 3,2 .Подскажите пожалуйста на что обратить внимание при ТО.…
- роман Здравствуйте. Опель Антара, двигатель бензин, 3,0, 2012 г.в. Пробег 80000 . Несколько дней горит желтым чек Двигателя на панели, при этом нет никаких изменений…
александр как обнулить чек эмиссии отработавщих газов на опел антара 3013 г. выпуска…
- Марат Опель Антара 2,2 турбодизель 2013 года. После выключения двигателя некоторое время работают вентиляторы охлаждения. Нормально ли это ???…
test-drive.ru Опель-Фаворит: последнее спецпредложение 2013 года!
Алексей Где расположен предохранитель мультимедийной системы ОПЕЛЬ АНТАРА. Спасибо.…
- оксана Опель Антара 2,4 стал клинить руль при повороте, что делать
4х4 Без сравнений. Тест-драйв Opel Antara 2012.…
test-drive.ru Opel повысит цены с 1 января 2013 года.
- Oleg Нравиться Антара 2,4 енджой+ автомат, хочу заказывать в феврале. Много плохого прочитал о ней и рейка летит и т.д. После рестайла проблемы не решились? Кто…
Газета.Ru Неприметная разница. Тест-драйв Opel Antara (Опель Антара):…
Мотор 10 отличий. Тест-драйв Opel Antara (Опель Антара):…
Autorating.ru Золотая середина. Тест-драйв Opel Antara (Опель Антара):…
За рулем Начинка Тест-драйв Opel Antara (Опель Антара):…
test-drive.ru Opel — комплексная бонусная программа для покупателей новых автомобилей
- подскажите.как обнулить показания контрольного устройства состояния моторного масла ?/
- игорь подскажите как обнулить показания контрольного устройства состояния моторного масла?…
Павел какие лампы на антаре в фарах головного освещения и противотуманках.Спасибо
игорь антара 2,4 на скорости от105 до 120 коробка сама переключается с высшей на нисшею передачу и обратно на станции говорят все нормально выбирайте другую скорость…
Опель — Автомир Кроссовер Opel Antara 3.2 авт. от 1’082’000 рублей в наличии с ПТС! Спецпредложение до 31 марта 2011 г.
- дмитрий А как работает штатная навигация? Уменя нет, но очень интересно?
- Владею антарой 3,2 уже 2 месяца проехал 3000 км при морозе 20 гр задний очиститель фактически не работает ,но это мелочи по сравнению с тем ,что залипает педаль…
- Кто-нибудь может ответить, почему нет индикации уровня громкости магнитолы(цифровой или стрелочной) на Опель Антаре или он где-то устанавливается?Найти не смог.
Дизельные моторы

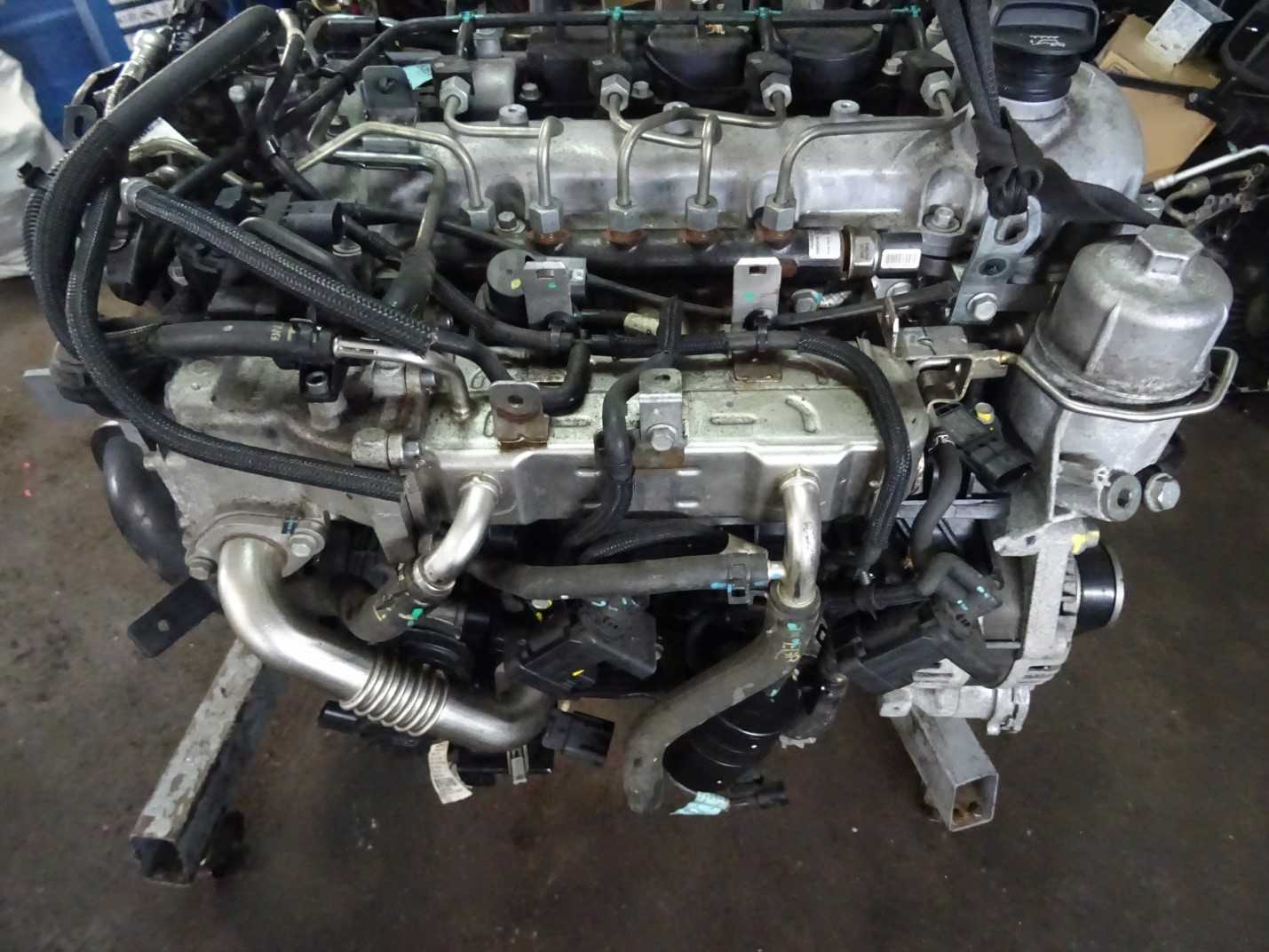

На зарубежном рынке популярность получил двухлитровый дизельный двигатель Z20S1. В процессе эксплуатации могут обнаружиться небольшие проблемы с турбиной. В целом двигатель весьма надежен. При этом срок службы значительно зависит от качества топлива.
Силовой агрегат Z20DMH получил меньшую распространенность. Массовых жалоб на него не зафиксировано. Существенные конструктивные просчеты отсутствуют. Авто с таким ДВС предназначались исключительно для зарубежных рынков.

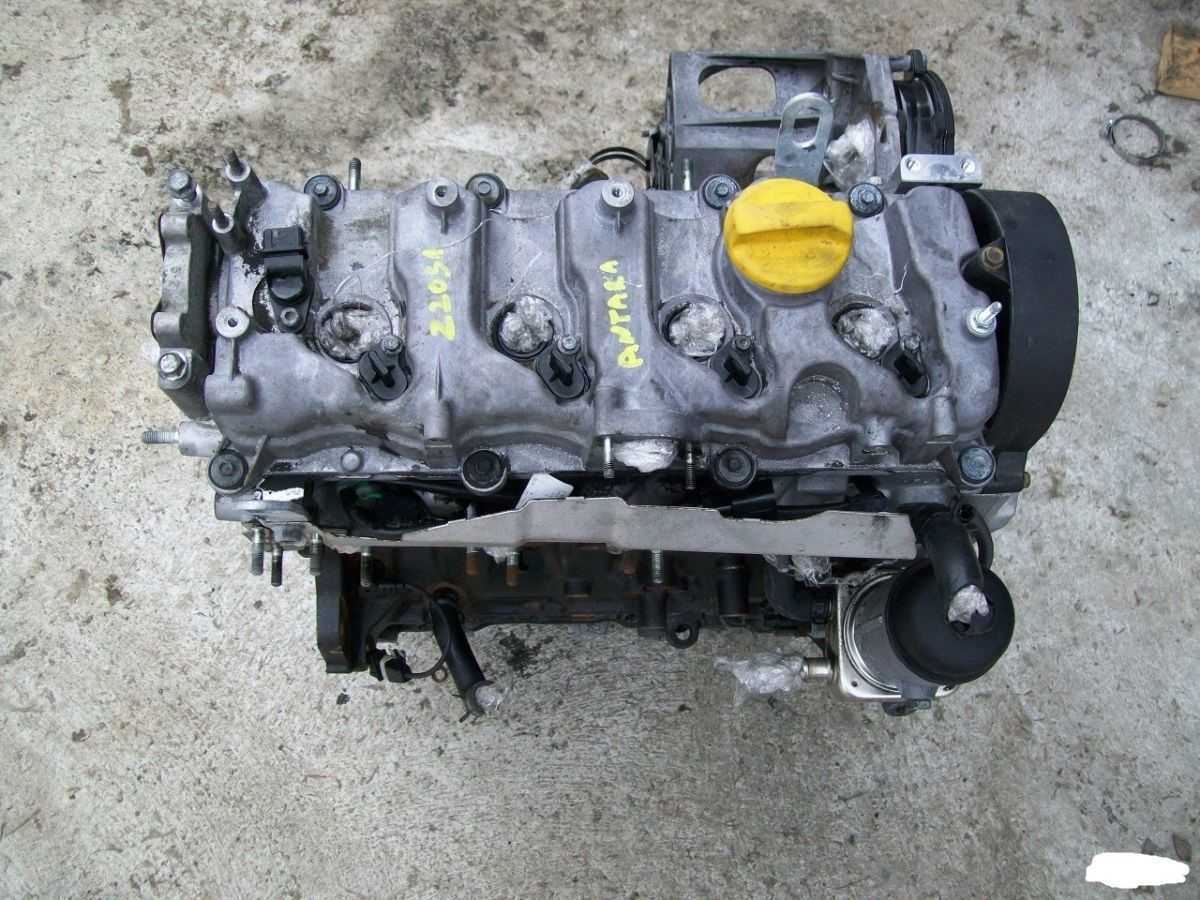

На основе двухлитровых моторов был спроектирован двигатель A22DMH на 2.2 литра. Он является более надежным и показывает повышенный уровень производительности. При этом высокая чувствительность к качеству топлива осталась аналогично предыдущим версиям. Поэтому машины с таким дизельным ДВС на отечественных дорогах встречаются редко.
Двигатель A22DM чувствителен к качеству масла. При значительном пробеге возникают проблемы с сажевым фильтром и электроникой. В целом двигатель среди автовладельцев считается весьма добротным. В процессе эксплуатации никакие конструктивные просчеты не проявляются.
Блоки предохранителей и реле под капотом
Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
Вариант 2
Перевод обозначения на русский
p, blockquote 28,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
p, blockquote 33,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Видео про предохранители Opel Astra F
Большинство цепей питания электрооборудования автомобиля Opel Astra защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 1.
Рис. 1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
В табл. 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 2.
Рис. 2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 2. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
Условные обозначения:
* — Устанавливают в соответствии с комплектацией, на описанном автомобиле не предусмотрено.
** — В зависимости от типа двигателя и дополнительного оборудования могут быть установлены плавкие вставки разных номиналов силы тока.
*** — Только для автомобилей, оснащенных дизельным двигателем.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины.
2. . и откиньте вниз крышку.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора.
4. . и снимите его крышку.
В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 и 2 цепи, которые защищает данный предохранитель или плавкая вставка.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
7. Захватите пинцетом предохранитель.
8. . и извлеките его из контактного разъема.
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите в контактный разъем предохранитель того же номинала, что и снятый.
10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону.
-
Промывка форсунок фольксваген туарег
-
Фольксваген поло схема кондиционера
-
Как работает датчик износа тормозных колодок bmw
-
Как прокачать систему охлаждения на фольксваген пассат б5
- Ремонт фольксваген пассат кузовной ремонт
Блоки предохранителей и реле под капотом
Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
Вариант 2
Перевод обозначения на русский
p, blockquote 28,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
p, blockquote 33,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Блоки предохранителей и реле под капотом
Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
Вариант 1
Схема
Назначение
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо — туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |
Вариант 2
Фотография
Схема
Перевод обозначения на русский
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
Схема
Назначение
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Электрика
- Снять аккумулятор Опель Antara
- Заменить батарейку в брелке Опель Antara
- Как поменять батарейку в ключе Опель Antara
- Замена батарейки в пульте Opel Антара
- Заменить блок предохранителей Опель Antara своими руками
- Заменить втягивающее реле Опель Antara
- Замена габаритной лампы Опель Антара
- Заменить задний фонарь Опель Antara своими руками
- Снять заднюю фару Опель Антара своими руками
- Замена замка зажигания Opel Антара
- Как поменять катушку зажигания Опель Антара своими руками
- Как снять кнопку стеклоподъемника Opel Антара
- Заменить лампу ближнего света Опель Антара
- Заменить лампу в бардачке Опель Антара
- Замена ламп в габаритах Опель Antara своими руками
- Как поменять лампу в дальний свет Opel Antara
- Как заменить лампу в задний ход Опель Antara своими руками
- Замена ламп в поворотниках Opel Антара своими руками
- Установка ламп в приборной панели Опель Antara своими руками
- Установка ламп в противотуманных фарах Опель Antara своими руками
- Установка ламп в ПТФ Opel Antara своими руками
- Как заменить лампу в фарах Опель Антара своими руками
- Замена лампы освещения салона Opel Antara
- Как поменять лампу стоп сигнала Opel Антара своими руками
- Как заменить лампы задних фонарей Опель Антара
- Снятие левой фары Opel Antara своими руками
- Снятие моторчика стеклоподъемника Opel Antara
- Снятие передней фары Opel Antara своими руками
- Как снять правую фару Opel Antara своими руками
- Заменить предохранители Opel Antara
- Замена предохранителя прикуривателя Opel Антара
- Заменить противотуманные лампы Опель Антара
- Замена реле поворотов Опель Антара
- Поменять реле стартера Опель Antara своими руками
- Установка реле стеклоочистителя Opel Антара
- Поменять свечи зажигания Opel Antara
- Заменить щетки генератора Opel Антара своими руками
- Схема акпп Опель Антара своими руками
- Схема акустической системы Opel Антара
- Электросхема бензонасоса Опель Антара своими руками
- Электросхема блока предохранителей Opel Antara своими руками
- Электросхема блока управления двигателем Opel Antara
- Схема вентилятора охлаждения Opel Антара своими руками
- Электросхема включения бензонасоса Опель Антара своими руками
- Схема включения вентилятора охлаждения Опель Antara
- Схема включения кондиционера Opel Antara
- Электросхема включения переднего моста Opel Антара
- Схема включения стартера Opel Antara своими руками
- Электросхема включения фар Опель Antara
- Электросхема генератора Opel Antara своими руками
- Электросхема датчика давления масла Опель Antara своими руками
- Схема датчика кислорода Опель Антара
- Схема датчика охлаждающей жидкости Opel Antara
- Схема датчика скорости Опель Антара своими руками
- Схема датчика температуры Опель Антара
- Электросхема датчика уровня топлива Опель Антара своими руками
- Схема двигателя Opel Antara своими руками
- Электросхема дворников Opel Антара
- Электросхема зажигания Опель Антара
- Схема замка зажигания Опель Antara своими руками
- Электросхема звукового сигнала Опель Antara
- Электросхема инжектора Опель Антара
- Схема карбюратора Опель Антара своими руками
- Схема корректора фар Опель Антара своими руками
- Электросхема освещения салона Опель Антара
- Электросхема отопителя Опель Antara
- Электросхема охлаждения двигателя Опель Antara своими руками
- Электросхема панели приборов Опель Antara своими руками
- Схема передних фар Opel Антара
- Схема печки Опель Antara
- Электросхема приборной панели Опель Antara
- Схема проводки Опель Антара
- Схема противотуманных фар Опель Antara
- Схема реле бензонасоса Opel Антара
- Схема реле давления Opel Антара своими руками
- Электросхема реле поворотов Опель Antara
- Схема реле регулятора Опель Antara
- Схема реле стартера Opel Antara
- Электросхема системы впрыска Opel Антара
- Электросхема системы зажигания Opel Антара
- Электросхема системы кондиционирования Опель Antara
- Схема системы охлаждения Опель Антара своими руками
- Схема системы управления двигателем Опель Antara своими руками
- Схема стартера Опель Антара
- Схема стеклоочистителя Опель Antara своими руками
- Электросхема стеклоподъемников Опель Антара
- Схема стоп сигналов Opel Antara своими руками
- Электросхема топливного насоса Opel Antara
- Схема топливной системы Opel Антара своими руками
- Схема тормозной системы Опель Антара своими руками
- Электросхема центрального замка Opel Антара
- Схема щитка приборов Опель Antara
- Электросхема эбу Опель Antara своими руками
Блок предохранителей и реле в салоне
Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
Вариант 1
p, blockquote 12,0,0,0,0 —>
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъёмник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
