Opel astra g

Расшифровка схем блоков предохранителей и реле на Opel Astra G разных лет выпуска

Автомобили комплектовались краткой инструкцией по эксплуатации, где указывались номинал и назначение элементов в распределительных коробках.

Расшифровка плавких вставок и допустимая сила тока в цепях приводится в книгах по ремонту и обслуживанию (издавались на русском языке).

Главное реле

В салонной коробке имеется мультифункциональный модуль, отвечающий за работу систем комфорта. В моторном отсеке имеется реле управления бензонасосом. При отказе устройства невозможен запуск двигателя, хотя стартер и система зажигания не блокируются.

Предохранители и реле кондиционера

На компрессоре кондиционера имеется электромагнитная муфта, оснащенная перемычкой на 30 А. Вставка расположена в салонной коробке, одновременно защищает цепи питания обогрева кресел водителя и пассажира.

Реле для запуска климатической установки не предусмотрено, но вентилятор теплообменника оснащен предохранителем на 20 А, смонтированным в коробке под капотом.

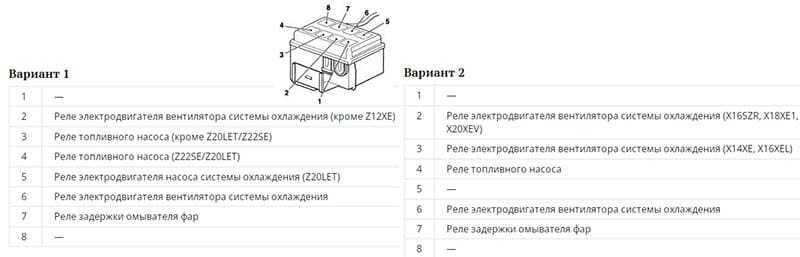

Схема и расшифровка блока реле под капотом.

Предохранители и реле вентилятора охлаждения

Цепи питания электрического двигателя вентилятора системы охлаждения защищены 2 перемычками на 20 А, расположенными под капотом. Контроллер управления моторами на машинах выпуска до 2000 г. оснащен вставками на 7,5 и 10 А, которые установлены в салоне (с 2001 г. номинал изменен на 10 и 5 А). При использовании дизеля на борту имеется цепь с предохранителем на 40 А. Реле находится в моторном отсеке.

Другие предохранители и реле в салоне

В салонной коробке на Astra G выпуска после 2001 года находятся элементы для защиты:

• климатической установки и системы обогрева передних сидений;
• нитей обогрева заднего стекла;
• ближнего и дальнего света головных фар;
• системы подачи жидкости на стекла головной светотехники;
• предупредительного звукового сигнала;
• блокировки дверных замков;
• головных противотуманных фар;
• дисплея, расположенного в панели приборов;
• системы очистки ветрового стекла и электрического привода люка (ставился опционально);
• силовых приводов стекол и зеркал;
• штатной противоугонной системы;
• задней противотуманной лампы;
• электрического корректора фар;
• системы блокировки ключа в замке (для машин с автоматической трансмиссией);
• акустической системы и модуля коммутации мобильного телефона;
• дневного габаритного освещения;
• колодки для коммутации электрического оборудования прицепа;
• индикатора включения передачи заднего хода;
• контроллера АКПП;
• прикуривателя (номинал 15 А, дополнительная розетка не предусматривалась);
• обогрева зеркал;
• ксеноновых ламп головного света (опция, предлагалась с 2002 г.).

В электрической системе не предусмотрен предохранитель защиты обмоток возбуждения генератора, ток регулируется электронным модулем. В панели приборов установлены реле для управления работой клаксона, указателями поворота, головным освещением и системой очистки и обогрева остекления.

Схема в салоне вариант 2.Расшифровка схемы в салоне вариант 2.

Предохранители в моторном отсеке

Перемычки в моторном отсеке автомобилей выпуска 2003 или 2002 года защищают цепи:

• замка зажигания;
• салонной коробки;
• электрические приводы вентилятора охлаждения двигателя и кондиционера (ставился не на все машины);
• модуля ABS;
• контроллера силовой установки;
• насоса электрической помпы гидроусилителя руля.

Схема и расшифровка блока предохранителей под капотом.

Автомобили Astra G для английского рынка (руль расположен справа) шли под обозначением Vauxhall Astra, существовала модификация Chevrolet Viva российской сборки.

Все модели на базе шасси Astra G унифицированы по основным узлам и электрической проводке. В семейство также входят компактный Zafira I поколения и экзотический для России Holden Astra, собиравшийся на территории Австралии местным филиалом корпорации GM.

Расположение предохранителей

Перед тем, как вы узнаете, где находятся БП в Opel Astra G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.

Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.

Схема БП

На моделях Opel Astra G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих БП.

Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.

Номер	Предназначение
1, 48, 49	Данный компонент отвечает за работоспособность складной крыши (для моделей кабриолет).
2	Отвечает за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают работоспособность ламп ближнего света, а также устройства настройки уровня света фар.
7, 25	Обеспечивает функционирование стоп-огней, ламп, включающихся при движении задним ходом, а также освещения номерного знака.
8,26	При выходе из строя этого предохранителя работа ламп дальнего света будет невозможной.
9	Устройство для омывания фар.
10	Рулевой гудок.
11	Обеспечивает работу сигнализации либо центрального замка.
12	Отвечает за работоспособность противотуманных огней.
13	Система связи.
14, 30	Дворники лобового стекла, люк.
15, 28	Отвечает за работу лампы света в салоне, а также за устройство регулировки зеркал заднего вида.
16	Функционирование задних противотуманных огней.
17, 20	Электрические стеклоподъемники.
18	Устройство корректирования уровня света фар, а также лампы подсветки номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитолы.
22	Обеспечивает работу ламп световой аварийной сигнализации, а также бортового компьютера транспортного средства.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	Работа ламп поворотных огней.
35, 40	Обеспечивает функционирование охладительной системы мотора, а также кондиционера.
36	Если этот элемент сгорает, работа прикуривателя будет невозможной.
37, 45	Отвечает за обогрев сидений.
38	Климат-контроль, устройство регулирования скорости.
41	Обеспечивает обогрев наружных зеркал заднего вида.
42	Отвечает за работоспособность датчика наличия пассажира, а также лампы освещения салона авто.
43, 44	Левая и правая лампы ксеноновых фар.
46	Отвечает за работоспособность системы зажигания.
47	Дополнительный отопитель.

Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

• Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
• Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
• Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
• Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
• Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
• Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
• Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
• Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
• Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке

Где находятся предохранители и реле на Опель Астра Джи

Серийное производство Opel Astra G началось в 1998 г., автомобили относились к компактному классу, комплектовались бензиновым или дизельным мотором с электронным управлением подачи топлива.

Электрическая система имела напряжение 12 В и была построена по однопроводной схеме, отрицательные выводы компонентов подключались к кузову.

В пассажирском салоне

Слаботочные предохранители на Опель Астра G 1999 либо 2001 г. установлены в салоне, коробка находится со стороны места водителя под ящиком для мелких предметов.

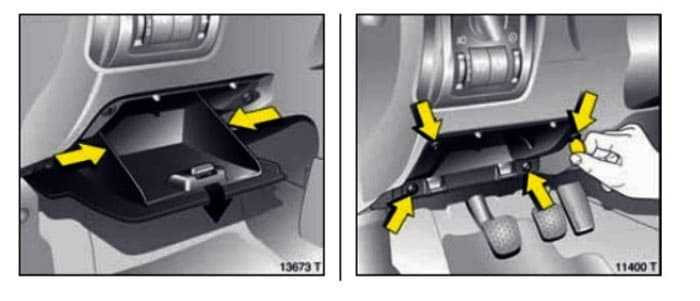

Для доступа к вставкам необходимо откинуть контейнер вниз до упора, предварительно сжав стенки пальцами. Затем ящик можно вынуть из петель, а затем повернуть на 1/4 оборота крепежные фиксаторы рамки. На Опель Астра Джи встречаются 2 варианта распределительного щитка, отличающиеся положением элементов.

Блок в салоне.

В моторном отсеке

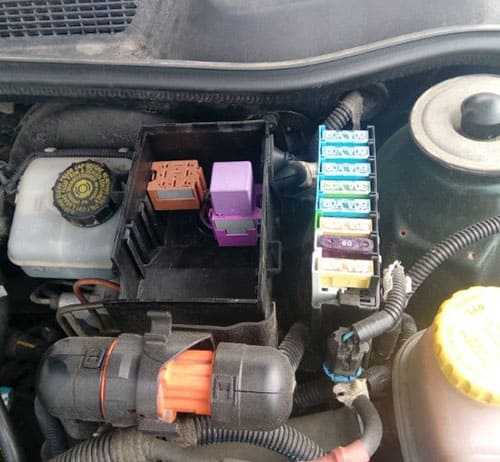

Под капотом расположена небольшая коробка с силовыми перемычками. Модуль закреплен в нише между бачком гидравлического привода тормозов и чашкой стойки передней подвески. Рядом имеется блок для разгрузочных реле. Информация о номинале и назначении перемычек нанесена на крышке модуля.

Блок под капотом авто.

Схема блока предохранителей в салоне Шевроле Лачетти

Описание

№	А	Функция / компонент
F1	10	Модуль обнаружения и диагностики
F2	10	TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля
F3	15	Аварийный выключатель
F4	10	Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером
F5	—	—
F6	10	Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар
F7	ветры	Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры
F8	15	Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком
F9	25	Электродвигатель стеклоочистителя, выключатель стеклоочистителя
F10	—	—
F11	10	Разъем маслопровода электронного блока управления тормозами
F12	10	Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя
F13	10	TCM
F14	15	Аварийный выключатель
F15	15	Блок управления противоугонной системой
F16	10	Диагностический блок
F17	10	Звуковая система, часы
F18	15	Дополнительная розетка
F19	15	Предохранитель прикуривателя Chevrolet Lacetti
F20	10	Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке
F21	15	Реле заднего противотуманного света
F22	15	Часы, автоматическая система контроля температуры, выключатель кондиционера
F23	15	Аудио система
F24	10	Иммобилайзер

Реле

Число на схеме	Имя	За что отвечает
1	РЕЛЕ ОСВЕЩЕНИЯ	Реле освещения приборов
2	РОГОВОЕ РЕЛЕ	Реле звукового сигнала
3	ГЛАВНОЕ РЕЛЕ	Главное реле или реле зажигания
4	РЕЛЕ ФАРЫ	Блок фары
5	ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ	Реле противотуманных фар (ПТФ)
6	РЕЛЕ КОНДИЦИОНЕРА КОМП	Реле муфты компрессора кондиционера
7	РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса (топливного насоса) и катушки зажигания
восемь	РЕЛЕ ВЫИГРЫША МОЩНОСТИ	Реле стеклоподъемников
девять	ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (низкая скорость)
10	РЕЛЕ АНТИФРИЗА	Реле обогрева заднего стекла
одиннадцать	ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Число на схеме	Имя	Защищенная цепь	Сила тока, ток в А
А	Пинцет	—	—
Ef1	ОСНОВНАЯ ВАТА	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП	тридцать
Ef2	Брюшные мышцы	Блок управления ABS, блок направления ABS	60
Ef3	ВЕНТИЛЯТОР	Вентилятор кондиционера	тридцать
Ef4	IGN-2	Электрические стеклоподъемники, электрические зеркала, стартер	тридцать
Ef5	IGN-1	Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя	тридцать
Ef6	ЭЛЕК ЛО ВЕНТИЛЯТОР	Вентилятор охлаждения двигателя (низкая скорость)	ветры
Ef7	DEFOG	Обогрев заднего стекла	тридцать
Ef8	ЭЛЕК ФАН ПРИВЕТ	Вентилятор охлаждения двигателя (высокая скорость)	тридцать
Ef9	ЭЛЕКТРИЧЕСКОЕ ОКНО	Электрические стеклоподъемники (кроме двери водителя)	ветры
Ef10	DIS	Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания	15
Ef11	ECM	Цепь питания главного реле	10
Ef12	ПРОЕКТОР	Фары, освещение приборов и органов управления	25
Ef13	ОСТАНАВЛИВАТЬСЯ	Тормозной сигнал	15
Ef14	DR’S P / WDO	Электростеклоподъемники (водительская дверь)	ветры
Ef15	H / L HI	Фары дальнего света	15
Ef16	РОГ	Звуковой сигнал	15
Ef17	ДО Н.Э	Компрессор кондиционера	10
Ef18	БЕНЗОНАСОС	Цепь питания топливного насоса	15
Ef19	ПРОЙТИ F / BOX	Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника	15
Ef20	H / L LO LH	Ближний свет (левая фара)	10
Ef21	EMS	Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя	15
Ef22	ИНЖЕКТОР	Форсунки, рециркуляция выхлопных газов	15
Ef23	LH	Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона)	10
Ef24	ТУМАН	Противотуманные огни	15
Ef25	МИР ТЕПЛО	Электроуправление и электрообогрев зеркал заднего вида	10
Ef26	ЗАМОК	Система центрального замка	15
Ef27	H / L LO RH	Ближний свет (правая фара)	10
Ef28	RH	Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона)	10
Eph29	ЗАМЕНА	Замена	10
Ef30	ЗАМЕНА	Замена	15
Ef31	ЗАМЕНА	Замена	25

Предохранители и реле под капотом

Монтажный блок находится в задней части подкапотного пространства.

Вариант 2

p, blockquote 18,0,0,0,0 —>

1. Предохранитель стеклоомывателей фар головного света
2. Реле стеклоомывателей фар головного света
3. Реле звукового сигнала
4. Предохранитель звукового сигнала

Вариант 3

1	Реле электромагнитной муфты компрессора кондиционера
2	Реле электродвигателя вентилятора конденсатора кондиционера -дизель
3	Реле звукового сигнала
4	Реле электродвигателя вентилятора системы охлаждения
F1	(30A) Звуковые сигналы
F2	(10A) Выключатель компрессора кондиционера

p, blockquote 19,0,0,0,1 —>

Отдельно, в правой части, может быть расположен электронный блок управления АБС.

Полезные советы, о которых нужно знать

• если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
• на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Электросхемы Opel Astra A

Общие сведения
Блоки предохранителей ранних моделей

А – ранние модели: блок предохранителей с 30 предохранителями;

В – поздние модели: блок предохранителей с 28 предохранителями

В Руководстве приведены два комплекта схем – один для ранних моделей с блоком предохранителей с 30 предохранителями и другой – для поздних моделей с блоком предохранителей с 28 предохранителями.Пояснения к аббревиатурам

ABS	Система антиблокировки тормозов
АС	Кондиционер
АТ	Автоматическая коробка передач
АТС	Автоматическая регулировка температуры
AZV	Прицепное устройство
BR	Бортовой компьютер
СС	Контрольный разъем подключения
CRC	Система круиз-контроля
D	Дизель
DID	Двойной информационный дисплей
DIS	Система прямого распределения зажигания
DS	Защита от взлома
DWA	Противоугонная система
DZM	Тахометр
EFC	Верхний люк с электроприводом
EKS	Ограничитель электрических стеклоподъемников
EMP	Радиоприемник/ стереопроигрыватель
ETC	Электронная противобуксовочная система
EUR	Двигатель соответствует Евро-стандартам
EZ+	Система электронного зажигания с системой самодиагностики
EZV	Система Ecotronic
FH	Электрические стеклоподъемники
GB	Великобритания
HRL	Лампочка освещения багажника
HS	Обогреватель заднего стекла
HW	Стеклоочиститель заднего стекла
HZG	Отопление
INS	Прибор
IRL	Лампочка освещения салона
KAT	Каталитический конвертер
KBS	Жгут проводов
KV	Контакт распределителя
L3.1	Система впрыска топлива (Bosch L3.1-Jetronic)
LCD	ЖКИ-дисплей
LHD	Левостороннее управление
LWR	Система регулировки фар головного света
M1.5	Система впрыска топлива (Bosch Motronic M1.5)
M2.5	Система впрыска топлива (Bosch Motronic M2.5)
MID	Многофункциональный дисплей
MOT	Система впрыска топлива Motronic
МТ	Механическая коробка передач
MUL	Система впрыска топлива Multec
N	Норвегия
NSL	Задние противотуманные фары
NSW	Противотуманные фары
OEL	Проверка уровня масла
OPT	Дополнительное оборудование
PBSL	Блокировка парковочного тормоза
P/ N	Парковочная/ Нейтральная передача
POТ	Потенциометр
RC	Система регулировки жесткости подвески
RFC	Фонари заднего хода
RHD	Правостороннее управление
S	Швеция
SD	Верхний люк
SH	Обогрев сидений
SRA	Омыватель фары головного света
TANK	Датчик уровня топлива
TD	Турбодизель
TEMP	Датчик температуры охлаждающей жидкости
TFL	Огни дневного света
TKS	Выключатель лампочек освещения салона
TSZI	Система зажигания высокого напряжения
VGS	Карбюратор
WEG	Одометр
WHR	Система регулировки высоты подвески
WS	Предупреждающий звуковой сигнал
ZV	Центральный замок
ZYL	Цилиндр
4WD	Привод на все 4 колеса

Идентификация проводовЦветовые обозначения

BL	Синий
BR	Коричневый
GE	Желтый
GN	Зеленый
GR	Серый
HBL	Светло-синий
LI	Лиловый
RT	Красный
SW	Черный
VI	Фиолетовый
WS	Белый

Связь схем

Видео про «Электросхемы» для Opel Astra A

https://youtube.com/watch?v=RUl65pclHjA

Как читать схему проводки автомобиля

диагностика опель c16nz. опель ветра а

Предохранитель-индикатор, демонстрация работы
