Предохранители и реле opel astra h

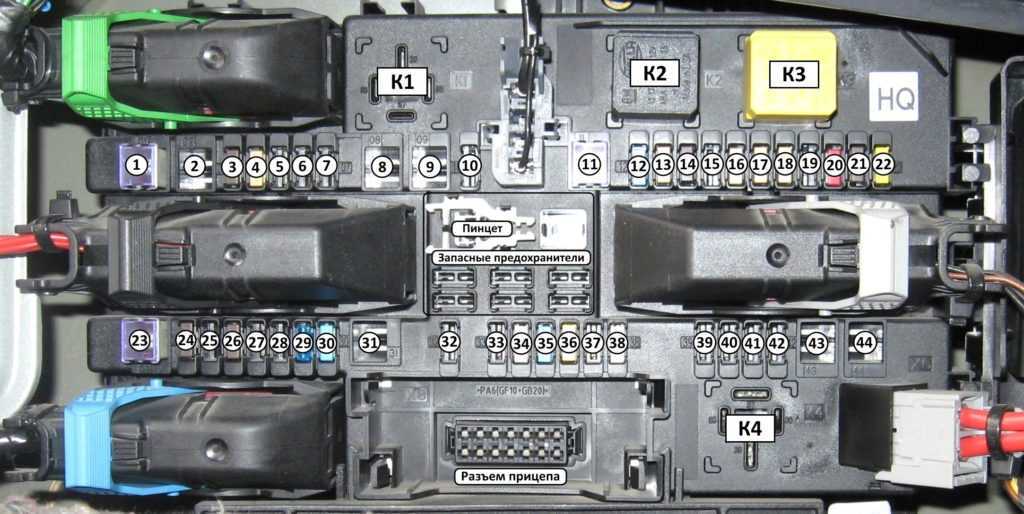

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Обозначение

p, blockquote 18,0,0,0,0 —>

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Расшифровка схемы

p, blockquote 22,0,0,0,0 —>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Описание и назначение предохранителей на Опеле Астра Н

На Опеле Astra H установлены ножевые плавкие вставки в корпусе из прозрачного пластика. Внутри него имеется проволочная спираль, перегорающая при повышении тока или напряжения.

Каждая перемычка имеет свои номинал и расцветку:

Номинал, А	Цвет
40	темно-зеленый
30	розовый
30	зеленый
25	бесцветный
20	желтый
15	синий
10	красный
7,5	коричневый
5	бежевый
3	фиолетовый

Предохранители предназначены для выполнения нескольких функций:

• защиты электрооборудования от разрушения при повышении бортового напряжения, росте нагрузки, коротком замыкании и прочих факторах;
• ограничения зоны распространения неисправности;
• защиты водителя и пассажиров от поражения электрическим током.

Где расположены блоки предохранителей на Опеле Астра H

Автомобиль компакт-класса Opel Astra H 3-го поколения выпускался с 2004 по 2014 гг. Сборку по крупноузловой технологии выполняли на заводе «Автотор» в Калининграде до 2007 г.

Блоки, в которых располагаются предохранители на Опеле Астра H, находятся в нескольких точках кузова.

Под капотом

Поиск плавких вставок под капотом заключается в нескольких действиях:

1. Поднять и зафиксировать крышку багажника. Найти пластмассовый короб между левым бортом и бачком омывателя лобового стекла.
2. Отстегнуть боковые замки.
3. Снять крышку.

Блок под капротом Opel Astra H.

В багажнике

Порядок доступа к перемычкам багажного отделения таков:

1. Открыть задний капот.
2. Найти пластиковую панель под обшивкой на левой стенке.
3. Повернуть фиксаторы на 90°.
4. Демонтировать защиту модуля.

Блок в багажнике авто.

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Блок в багажном отделении

Расположен за левой обшивкой салона.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Вариант 1

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Расшифровка схемы

p, blockquote 22,0,0,0,0 —>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Как определить неисправность

Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:

• деталь фиолетового цвета выдерживает 3А,
• бежевого – 5А;
• коричневого – 7.5А;
• красного – 10А;
• синего – 15А;
• желтого – 20А;
• прозрачного – 25А;
• зеленого – 30А;
• розового – 40А.

Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют  неподходящую лампу.

Процесс снятия и замены

Багажное отделение

Монтажный блок Opel Astra, находящийся в багажнике, расположен в легкодоступном месте, и для того, чтобы добраться до него, не нужно демонтировать какие-либо узлы или части. Чтобы его открыть, нужно на 90 градусов повернуть фиксатор люка и откинуть его вниз. Далее по схеме находим необходимый нам электропредохранитель и проводим его замену. Закрываем люк и фиксируем его защелкой.

Моторный отсек

Отделение с электропредохранителями находящийся в отсеке, где расположен двигатель Opel Astra, находится на видном месте, и для того, чтобы получить доступ к электропредохранителям, которые находятся в нем, нужно отжать отверткой фиксаторы и снять крышку. Найти и заменить перегоревший, закрыть крышечку и защелкнуть фиксаторы.

Под приборной панелью

Чтобы добраться до узла, находящегося в панели приборов Opel Astra, нужно снять ящичек для вещей.

Пальцем нажмите на замочек фиксатора.
Отодвиньте фиксатор колодочки жгута.
Отсоедините ее.
Таким же образом проведите отсоединение другой колодки жгута.
Внимание! Наметьте колодки и фиксаторы разными цветами.
Надавите на фиксатор.
Проведите отсоединение малой колодочки жгута блока.
Открутите гайку, закрепляющую монтажный блок.
Отожмите фиксатор.
Демонтируйте блок.
Произведите необходимые работы.
Установка происходит в обратном порядке.

Схема предохранителей и реле на Opel Astra H

В моторном отсеке находятся силовые предохранители, подключенные к цепям нескольких электроприборов и узлов:

• вспомогательной печки;
• электрического усилителя руля;
• модуля вставок в багажнике;
• БУ свечами накаливания.

Схема блока в моторном отсеке.

Установочный короб под капотом предназначен для защиты такого оборудования:

• АБС;
• противотуманных фар;
• крыльчатки отопителя климат-контроля;
• электромагнитной муфты компрессора кондиционера;
• вентилятора охлаждения двигателя;
• омывателя фар;
• бензонасоса;
• центрального замка;
• звукового сигнала;
• заднего стеклоочистителя;
• габаритов;
• подсветки площадки с государственным номером;
• стартера;
• диагностического разъема;
• корректора внешнего света;
• магнитолы;
• электрических стеклоподъемников;
• прикуривателя;
• ламп дальнего и ближнего света (в модуле адаптации системы AFL);
• регулятора скорости дворников;
• светильников заднего хода;
• стоп-сигналов;
• электропривода зеркал;
• обогрева стекол и т.д.

На плате находятся реле, работающие с несколькими приборами:

• ПТФ;
• фильтром дизельного топлива;
• стартером;
• топливным насосом;
• кондиционером;
• омывателем фар.

Расшифровка реле.

В багажнике находятся перемычки для защиты таких электроприборов:

• обогрева передних кресел;
• подушек безопасности;
• плафона в кабине;
• парковочного ассистента;
• розетки подключения прицепа;
• системы старт–стоп;
• раздвижной крыши;
• датчика дождя;
• затемнения зеркала заднего вида в салоне;
• определителя занятости передних сидений;
• противоугонной сигнализации;
• электрического привода складывания боковых зеркал;
• индикаторов, переключателей и приборов на панели управления;
• обогрева стекол и т.д.

Расшифровка и схема блока в багажнике.

Предохранитель прикуривателя

В гнезде № 39 на печатной плате в багажном отделении находится предохранитель прикуривателя номиналом 15 А. Основной причиной его перегорания является несоответствие мощности подключаемого дополнительного оборудования.

Чтобы заменить перемычку, нужно выполнить такие действия:

1. Припарковать Opel Astra H на ровном участке дороги.
2. Поставить его на ручник.
3. Обесточить электроприборы.
4. Вытащить ключ из замка зажигания.
5. Отсоединить клеммы от АКБ.
6. Разобрать бокс с перемычками в багажном отделении.
7. Найти по схеме сгоревшую ставку.
8. Убедиться визуально в неисправности или прозвонить ее тестером.
9. Вынуть предохранитель сухой рукой или диэлектрическими клещами.
10. Поставить новый соответствующего номинала.
11. Отключить от прикуривателя сторонние электроприборы.
12. Завести мотор.
13. Проверить работоспособность разъема.
14. Собрать монтажный блок, если неисправность устранена.

Предохранитель вентилятора охлаждения

Плавкие вставки крыльчатки радиатора системы охлаждения двигателя находятся на печатной плате в подкапотном пространстве в гнездах №№ 5, 6, Они рассчитаны на нагрузку 20–30 А. Пусковые переключатели находятся на местах №№ 11, 13 в этом же блоке.

Предохранитель кондиционера

На Opel Astra H имеется несколько предохранителей, относящихся к системе кондиционирования и расположенных под капотом:

• № 3, 4 на 30 А;
• № 16, 33 на 5 А;
• № 17 на 25 А;
• № 20 на 10 А;
• № 27 на 7,5 А.

В багажнике:

• № 4 на 5 А;
• № 14 на 7,5 А.

Как снять прикуриватель

Алгоритм снятия устройства:

1. Отключить аккумулятор от бортовой сети, поскольку в машинах имеется штатная магнитола, то необходимо найти код активации. Цифровой пароль записан в сервисной книжке, если код отсутствует, то информация запрашивается через дилерский центр. Если машина собрана после 2005 г., то после восстановления электроснабжения код вводить не требуется, бортовая электроника автоматически распознает магнитолу.
2. Пластиковой лопаткой или крючком приподнять крышку, закрывающую верхнюю часть консоли между сиденьями. Кожух установлен в промежутке между рычагом переключения скоростей и рукояткой привода стояночного тормоза.
3. Выкрутить отверткой с наконечником типа Torx винты, расположенные под крышкой. Шурупы удерживают пластиковый кожух с рукояткой выбора скоростей.
4. Поддеть пластиковой лопаткой рамку декоративного кожуха, закрывающего основание ручки переключения передач.
5. Вынуть пластиковый кожух движением в сторону рычага стояночного тормоза, а затем снимаем пепельницу с основанием, в котором находится корпус прикуривателя.
6. Отсоединить жгуты подачи питания к нагревательному элементу и лампе подсветки.
7. Проверить работоспособность устройства, а затем установить снятые детали в обратной последовательности.

Ремонт

Ремонт прикуривателя заключается в проверке целостности спирали нагрева.

Возможно короткое замыкание, которое возникает при разрушении диэлектрического кольца из пластика. Деталь в запчасти не поставляется, производитель предусматривает замену прикуривателя. Если нагревательный элемент не держится внутри корпуса, то требуется отогнуть пружинные зажимы отверткой.

Где находится предохранитель

На автомобилях Opel Astra H блок предохранителей находится на левой обшивке багажного отделения. На машинах с кузовом седан крышка расположена ближе к полу багажника, на универсалах заглушка смонтирована около верхней декоративной полки. Для доступа к коммутационной коробке необходимо провернуть фиксаторы, а затем откинуть заглушку. Защитный элемент прикуривателя и дополнительной розетки смонтирован на 7-й позиции слева в нижнем ряду (номинал изделия составляет 15 А). Правее находится вставка для защиты розетки в багажнике (опция).

На части машин Астра Аш используется упрощенный блок, поскольку из электрической системы исключен электронный модуль. В этом случае плавкий элемент для защиты цепи салонного прикуривателя вынесен в коробку, смонтированную в моторном отсеке. Вставка находится в нижнем правом углу блока (обозначен на корпусе цифрой 36), номинал составляет 7,5 А. Если не работает лампа подсветки, то для нее используется отдельный элемент номиналом 5 А (расположен справа в самом нижнем ряду предохранителей, обозначен на пластике цифрой 33).

Проверка и замена

Чтобы произвести замену, необходимо:

1. Открыть крышку багажного отделения или капот (зависит от конструктивных особенностей машины).
2. Откинуть клапан в багажнике или снять крышку блока в моторном отсеке.
3. При помощи пластикового пинцета извлечь проверяемый элемент. Инструмент находится внутри распределительной коробки, губки надеваются на пластиковый корпус вставки, которая затем вытягивается из гнезда.
4. Проверить состояние токопроводящей пластины, которая соединяет контактные пластины. В корпусе предохранителя предусмотрена контрольная прорезь, часть изделий изготавливается из прозрачного пластика. Если перемычка разорвана, то требуется произвести замену элемента. Производитель автомобиля требует использовать предохранитель того же номинала, который использовался ранее. Установка вставок с увеличенным сечением перемычки приводит к перегреву проводки при коммутации оборудования с повышенной мощностью.
5. После того как владелец нашел и заменил защитный элемент, необходимо проверить работоспособность оборудования. Если нагрев спирали не происходит, то необходимо снять прикуриватель для проверки и ремонта.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

• Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
• Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
• Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
• При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов. Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов

В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Зачем нужны предохранители Опель Астра H

Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Что это такое и зачем нужны

Предохранитель – это устройство, производящее защиту потребителей электричества и электрических цепей от короткого замыкания и перегрузок системы. Он вмещает в себя изоляционный корпус, плавкие вставки, а также специальный вывод, который соединяет плавкие вставки и электрическую цепь. Дабы избежать перегрева, в некоторые детали также входит кварцевый песок.

Блок предохранителей нужен для того, чтобы при резком повышении уровня тока, защитить систему и предотвратить пожар. Происходит это за счёт того, что они сгорают первым. В основном, такой элемент является одноразовым.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой. Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

p, blockquote 4,0,0,0,0 —>

Фото — схема

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание предохранителей

p, blockquote 7,0,0,0,0 —>

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

p, blockquote 9,0,0,0,0 —>

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

p, blockquote 10,0,0,0,0 —>

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

p, blockquote 11,1,0,0,0 —>

Замена предохранителя

С виду это не сложная процедура, требующая от мастера аккуратности и соблюдения определенных правил. Если выполнять ее неправильно, можно повредить чувствительное гнездо в плате.

Багажное отделение

Предохранители заменяются так.

1. Вскрыть крышку монтажного блока.
2. Найти требуемую вставку.
3. Используя специальные щипцы или пинцет, извлечь предохранитель из посадочного места и установить вместо него новый элемент.

Важно для снятия предохранителя использовать специальный инструмент. Вытягивать детали, раскачивая их, или голыми руками запрещено, так можно отломить ножки

Замена предохранителя муфты кондиционера

Муфта компрессора имеет собственный, силовую вставку. Чтобы ее заменить потребуется открутить магистраль и демонтировать устройство с крепления. Установка выполняется в обратном порядке.

Замена предохранителя прикуривателя

Ничем не отличается по конструкции или расположению от остальных вставок. Его замена выполняется аналогичным образом.

Замена реле-регулятора Astra H

Контроллер генератора меняется немного иначе.

1. Найти деталь на правом крыле автомобиля.
2. Полностью обесточить машину.
3. Отключить контактную группу питания агрегата.
4. Используя отвертку выкрутить крепежный винт релейного переключателя и демонтировать его с машины.

Блоки предохранителей и реле указанного автомобиля сконструированы с учетом предельной надежности и достаточного комфорта при обслуживании.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
