Блок предохранителей opel/vauxhall combo c (2001-2011)

Блок предохранителей в багажном отделении

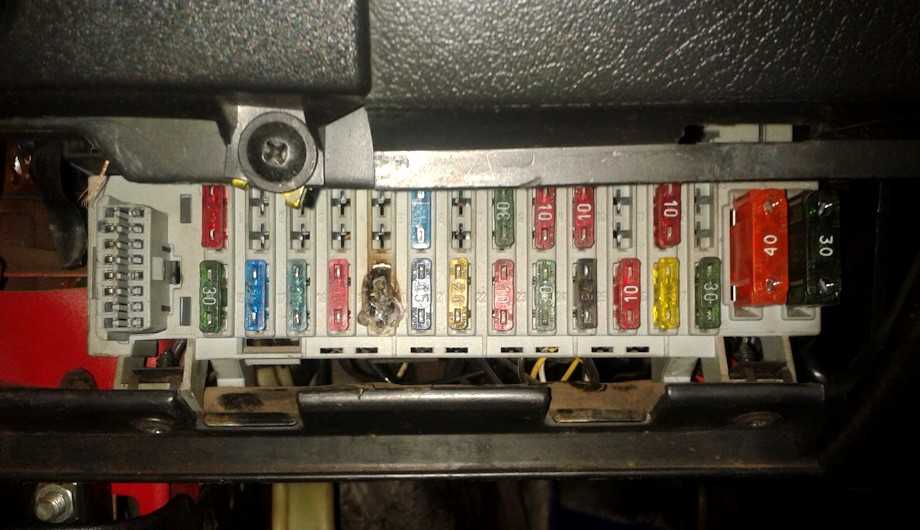

Расположение блока предохранителей

Блок предохранителей находится под крышкой с левой стороны грузового отделения.

Отожмите фиксаторы вперед и снимите крышку.

Схема блока предохранителей версии A

Назначение предохранителей в грузовом отделении версии A

№	схема
1	Противотуманные фары
2	Розетка сзади
3	Розетка в грузовом отсеке
4	Фонари заднего хода
5	Задние стеклоподъемники
6	Кондиционер
7	Передние стеклоподъемники
8	Наружные зеркала с подогревом

Чтобы заменить предохранитель, снимите соответствующий защитный колпачок.

Схема блока предохранителей версии B

Назначение предохранителей в грузовом отделении версии B

№	схема
1	Передние стеклоподъемники
2	–
3	инструменты
4	Отопление, система кондиционирования, электронный климат-контроль
5	подушки безопасности
6	–
7	–
8	–
9	–
10	–
11	Обогрев заднего стекла
12	Стеклоочиститель заднего стекла
13	Помощь при парковке
14	Система отопления, кондиционирования
15	–
16	Распознавание занятости сиденья, система Open & Start
17	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало
18	Приборы, переключатели
19	–
20	CDC
21	Наружные зеркала с подогревом
22	–
23	Задние стеклоподъемники
24	Штекер диагностики
25	–
26	Электрические складывающиеся наружные зеркала заднего вида
27	Ультразвуковой датчик, охранная сигнализация
28	–
29	Прикуриватель, передняя розетка
30	Розетка сзади
31	–
32	–
33	Система Open & Start
34	–
35	Розетка сзади
36	Розетка для буксирного оборудования
37	–
38	Центральный замок, клемма 30
39	Обогрев левого сиденья
40	Обогрев правого сиденья
41	–
42	–
43	–
44	–

Блок под капотом

Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.

Вариант 1

p, blockquote 26,0,0,0,0 —>

1. Предохранитель подогрева топливного фильтра дизельного двигателя
2. Предохранитель свечей накаливания дизельного двигателя
3. Реле подогрева топливного фильтра дизельного двигателя
4. Предохранитель клаксона и системы противоугонной сигнализации
5. Реле компрессора К/В

Вариант 2

Обозначение

p, blockquote 31,0,0,0,0 —>

• F1 — F2 Воздушный насос системы подмешивания воздуха в выхлоп
• F3 Предохранитель подогрева топливного фильтра дизельного двигателя
• F4 Предохранитель свечей накаливания дизельного двигателя
• 1 Реле компрессора К/В
• 2 Реле I вентилятора конденсатора К/В
• 3 Реле II вентилятора конденсатора К/В
• 4 Реле III вентилятора конденсатора К/В

p, blockquote 32,0,0,0,1 —>

Хотите что-нибудь добавить, пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/opel/corsa-b-combo-tigra.html

Fuse and relay box

On the back of the protective cover you will find the current diagram of your unit.

Diagram

Assignment

R1	Cooling fan motor relay
R2	Cooling fan motor relay
R3	Cooling fan motor relay
R4	A / C compressor electromagnetic clutch relay
R5	Cooling fan motor relay
R6	–
R7	Engine control relay
R8	Left wheel speed sensor signal converter – without ABS (except sequential manual transmission)
R9	Right wheel speed sensor signal converter – without ABS (with sequential manual transmission)
R10	Fuel pump relay – petrol
R11	Heated rear window relay
R12	Headlight washer pump relay
R13	Relay for auxiliary ignition circuits
R14	Starter relay
R15	Relay for main ignition circuits
R16	Rear fog lamp relay
R17	Fog lamp relay
R18	Dimension relay – right.
R19	Headlamp high beam relay
R20	Dimension relay – lion.
R21	Low beam relay
F1	7.5A Multifunctional control unit
F2	7.5A Engine management
3	7.5A Multi-function display, alarm, horn, immobilizer, instrument cluster
4	5A License plate lamp
5	20A Power windows
6	10A automatic transmission
7	30A Headlight washers
8	10A Starter
9	20A Auxiliary heater, engine management system, fuel pump relay
10	10A Buzzer
11	15A Multifunction control unit
12	20A Audio system, multifunction display
13	10A Anti-theft system
14	7,5A Electric door mirrors
15	10A Windshield washers
16	5A Interior lamps
17	20A Multifunction control unit
18	20A Hatch
19	5A Anti-theft system
20	20A Power windows
21	Reserve
22	5A Multifunctional control unit
23	20A Windshield wiper
24	5A Immobilizer, instrument cluster, interior lamps, power steering, multifunction display
25	5 / 10A Stop lights
26	20 / 25A Cigarette lighter fuse
27	15A Heated seats
28	15A Heated seats
29	20A Windshield Washer
30	15A Engine management system – petrol
31	15A Air conditioning system
32	5A Anti-lock braking system (ABS), rear window defogger
33	7.5 / 15A Engine control module
34	30A Fuel heater (diesel)
35	5A Audio system, power windows, sunroof
36	10A LH headlamp – low beam
37	10A RH headlamp-low beam
38	5A Front left / rear left side lamps
39	5A Front right side / rear right side lamps
40	10A Stop signals
41	15A Fog lights
42	10A Rear fog lamps
43	10A LH headlamp – high beam
44	10A RH headlamp-high beam
45	30A Air conditioning system
46	20A Engine management
47	30A Heated rear window
48	30A Starter
49	50A Power steering
50	40A Anti-lock braking system (ABS)
51	60A Sequential manual transmission – petrol
52	30A Cooling fan motor – petrol with air conditioning
53	30A A / C Condenser Fan Motor – Petrol
54	60A Gearbox

Блок под капотом

Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.

Вариант 1

Схема

1. Предохранитель подогрева топливного фильтра дизельного двигателя
2. Предохранитель свечей накаливания дизельного двигателя
3. Реле подогрева топливного фильтра дизельного двигателя
4. Предохранитель клаксона и системы противоугонной сигнализации
5. Реле компрессора К/В

Вариант 2

Схема

Обозначение

• F1 F2 Воздушный насос системы подмешивания воздуха в выхлоп
• F3 Предохранитель подогрева топливного фильтра дизельного двигателя
• F4 Предохранитель свечей накаливания дизельного двигателя
• 1 Реле компрессора К/В
• 2 Реле I вентилятора конденсатора К/В
• 3 Реле II вентилятора конденсатора К/В
• 4 Реле III вентилятора конденсатора К/В

Дополнительный блок реле

Находится в тыльной части подкапотного пространства.

Фото – схема

1	Резерв
2	Резерв
3	Реле центрального замка — блокировка (дверь водителя)
4	Реле центрального замка — двойная блокировка
5	Реле центрального замка — разблокировка
6	Реле центрального замка — блокировка
7	Реле звукового сигнала противоугонной системы
8	Реле ламп подсветки номерного знака
9	Реле электродвигателя насоса омывателя заднего стекла
10	Реле электродвигателя очистителя лобового стекла — быстро
11	Реле звукового сигнала
12	Реле насоса омывателя лобового стекла
13	Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто
14	Реле электродвигателя очистителя заднего стекла
15	Реле указателя поворота — левый
16	Реле указателя поворота — правый

Блок предохранителей и реле

С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.

p, blockquote 9,0,0,1,0 —>

R1	Реле электродвигателя вентилятора системы охлаждения
R2	Реле электродвигателя вентилятора системы охлаждения
R3	Реле электродвигателя вентилятора системы охлаждения
R4	Реле электромагнитной муфты компрессора кондиционера
R5	Реле электродвигателя вентилятора системы охлаждения
R6	—
R7	Реле системы управления двигателем
R8	Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП)
R9	Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП)
R10	Реле топливного насоса — бензин
R11	Реле обогревателя заднего стекла
R12	Реле насоса омывателя фар
R13	Реле вспомогательных цепей зажигания
R14	Реле стартера
R15	Реле основных цепей зажигания
R16	Реле задних противотуманных фонарей
R17	Реле противотуманных фар
R18	Реле габаритов — прав.
R19	Реле дальнего света фар
R20	Реле габаритов — лев.
R21	Реле ближнего светофор
F1	7,5A Многофункциональный блок управления
F2	7,5А Управление двигателем
3	7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов
4	5А Лампа подсветки номерного знака
5	20A Электропривод стеклоподъемников
6	10A Автоматическая коробка передач
7	30A Омыватели фар
8	10A Стартер
9	20A Дополнительный отопитель, система управления двигателем, реле топливного насоса
10	10A Звуковой сигнал
11	15A Многофункциональный блок управления
12	20A Аудиосистема, многофункциональный дисплей
13	10A Противоугонная система
14	7,5A Электропривод зеркал заднего вида
15	10A Омыватели лобового стекла
16	5А Лампы освещения салона
17	20A Многофункциональный блок управления
18	20A Люк
19	5А Противоугонная система
20	20А Электропривод стеклоподъемников
21	Резерв
22	5А Многофункциональный блок управления
23	20A Очиститель лобового стекла
24	5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей
25	5/10A Стоп-сигналы
26	20/25A Предохранитель прикуривателя
27	15А Подогреватель сидений
28	15А Подогреватель сидений
29	20A Омыватели лобового стекла
30	15A Система управления двигателем — бензин
31	15А Система кондиционирования
32	5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла
33	7,5/15А Модуль управления двигателем
34	30A Подогреватель топлива (дизель)
35	5А Аудиосистема, электропривод стеклоподъемников, люк
36	10A Левая фара — ближний свет
37	10A Правая фара-ближний свет
38	5А Лампы переднего левого габарита /заднего левого габарита
39	5А Лампы переднего правого габарита /заднего правого габарита
40	10А Стоп сигналы
41	15A Противотуманные фары
42	10А Задние противотуманные фонари
43	10A Левая фара — дальний свет
44	10A Правая фара-дальний свет
45	30А Система кондиционирования
46	20А Управление двигателем
47	30A Обогреватель заднего стекла
48	30А Стартер
49	50А Усилитель рулевого управления
50	40A Антиблокировочная система тормозов (ABS)
51	60A Секвентальная механическая КПП — бензин
52	30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером
53	30A Электродвигатель вентилятора конденсатора кондиционера — бензин
54	60A Коробка передач

Блок предохранителей и реле

С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.

p, blockquote 9,0,0,1,0 —>

R1	Реле электродвигателя вентилятора системы охлаждения
R2	Реле электродвигателя вентилятора системы охлаждения
R3	Реле электродвигателя вентилятора системы охлаждения
R4	Реле электромагнитной муфты компрессора кондиционера
R5	Реле электродвигателя вентилятора системы охлаждения
R6	—
R7	Реле системы управления двигателем
R8	Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП)
R9	Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП)
R10	Реле топливного насоса — бензин
R11	Реле обогревателя заднего стекла
R12	Реле насоса омывателя фар
R13	Реле вспомогательных цепей зажигания
R14	Реле стартера
R15	Реле основных цепей зажигания
R16	Реле задних противотуманных фонарей
R17	Реле противотуманных фар
R18	Реле габаритов — прав.
R19	Реле дальнего света фар
R20	Реле габаритов — лев.
R21	Реле ближнего светофор
F1	7,5A Многофункциональный блок управления
F2	7,5А Управление двигателем
3	7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов
4	5А Лампа подсветки номерного знака
5	20A Электропривод стеклоподъемников
6	10A Автоматическая коробка передач
7	30A Омыватели фар
8	10A Стартер
9	20A Дополнительный отопитель, система управления двигателем, реле топливного насоса
10	10A Звуковой сигнал
11	15A Многофункциональный блок управления
12	20A Аудиосистема, многофункциональный дисплей
13	10A Противоугонная система
14	7,5A Электропривод зеркал заднего вида
15	10A Омыватели лобового стекла
16	5А Лампы освещения салона
17	20A Многофункциональный блок управления
18	20A Люк
19	5А Противоугонная система
20	20А Электропривод стеклоподъемников
21	Резерв
22	5А Многофункциональный блок управления
23	20A Очиститель лобового стекла
24	5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей
25	5/10A Стоп-сигналы
26	20/25A Предохранитель прикуривателя
27	15А Подогреватель сидений
28	15А Подогреватель сидений
29	20A Омыватели лобового стекла
30	15A Система управления двигателем — бензин
31	15А Система кондиционирования
32	5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла
33	7,5/15А Модуль управления двигателем
34	30A Подогреватель топлива (дизель)
35	5А Аудиосистема, электропривод стеклоподъемников, люк
36	10A Левая фара — ближний свет
37	10A Правая фара-ближний свет
38	5А Лампы переднего левого габарита /заднего левого габарита
39	5А Лампы переднего правого габарита /заднего правого габарита
40	10А Стоп сигналы
41	15A Противотуманные фары
42	10А Задние противотуманные фонари
43	10A Левая фара — дальний свет
44	10A Правая фара-дальний свет
45	30А Система кондиционирования
46	20А Управление двигателем
47	30A Обогреватель заднего стекла
48	30А Стартер
49	50А Усилитель рулевого управления
50	40A Антиблокировочная система тормозов (ABS)
51	60A Секвентальная механическая КПП — бензин
52	30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером
53	30A Электродвигатель вентилятора конденсатора кондиционера — бензин
54	60A Коробка передач

Где находятся блоки предохранителей на Opel Corsa

Серийное производство компактного автомобиля Опель Корса Ц началось в Германии в ноябре 2000 г., а с 2002 г. стартовал выпуск на заводе в ЮАР. Машина оснащалась двигателями, работающими на бензине или дизельном топливе. Предлагались модификации с автоматической или механической коробкой передач. Электрическая проводка объединяет положительные выводы источников тока и потребителей. Расположение коробок с плавкими вставками и разгрузочными реле не зависит от года сборки, оснащения и рынка сбыта автомобиля.

Под капотом

Основная монтажная коробка находится в нише между полкой правого крыла (если стоять лицом к автомобилю) и компенсационным бачком системы охлаждения. Поверх блока установлена съемная крышка, для демонтажа необходимо нажать на фиксатор и откинуть панель в сторону. Дополнительный щиток для разгрузочных реле вынесен в нишу под ветровым стеклом. Модуль находится рядом с горловиной бачка для хранения запаса омывающей жидкости. Элементы закрыты от воздействия влаги и пыли съемной крышкой.

Блок предохранителей в салоне.

В салоне

Отличительной особенностью Опель Корса C явились компактные размеры кузова и вместительный салон. Минимизация панели приборов не позволила установить коробку для плавких вставок и реле, все защитные и управляющие элементы вынесены под капот.

В багажнике

На машинах Opel Corsa C предохранители находятся только под капотом, никаких коробок с плавкими вставками в багажном отсеке не предусмотрено. В грузовом отделении автомобиля имеются крышки для доступа к фонарям задней светотехники, необходимые для снятия светильников или замены ламп накаливания.

Места расположения монтажных блоков

Где находятся данные устройства? Модели Опель Астра g комплектуются двумя предохранительными блоками (БП): один находится в салоне автомобиля, а другой – под капотом в моторном отсеке. Для удобства пользования, основное количество защитных плавких вставок собрано в блочном устройстве, который закреплен в салоне машины. Найти его можно в левой части приборной панели, напротив водительского автокресла. Визуально БП не видно, поскольку он находится за маленьким бардачком для мелких вещей.

Чтобы добраться до блока, надо лицевую часть этого ящичка демонтировать.

Таким образом, он устанавливается в рабочее положение, предохранители становятся доступны и их можно менять. Схема расположения предохранителей указана с обратной стороны крышки.

Opel Vectra C(опель вектра с) третье поколение модельного ряда Opel Vectra. Вектра ц выпускалась в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. На её базе в дальнейшем была построена роскошная модель Опель Сигнум. В данной публикации вы найдете описание блоков предохранителей и реле Опель Вектра С(Сигнум), их схемы.

Важен цвет

Важным параметром автомобильного предохранителя является максимальный ток, который он может выдержать до сгорания. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета, указанные в таблице:

Мини и обычные предохранители:	Предохранители макси
— серый — 2А; — фиолетовый — 3А; — бежевый или светло-коричневый — 5 А; — темно-коричневый — 7,5 А; — красный — 10А; — синий — 15А; — желтый — 20А; — белый или прозрачный — 25А; — зеленый — 30А; — оранжевый — 40А.	— зеленый 30А; — оранжевый 40А; — красный — 50А; — синий — 60А; — коричневый — 70А; — белый или прозрачный — 80А; — фиолетовый — 100А.

Большинство предохранителей, несмотря на цветовую маркировку, имеют прозрачный корпус. Это ускоряет и упрощает диагностику деталей и выявление неисправных цепей.

Блок предохранителей и реле

С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.

Схема

Описание

R1	Реле электродвигателя вентилятора системы охлаждения
R2	Реле электродвигателя вентилятора системы охлаждения
R3	Реле электродвигателя вентилятора системы охлаждения
R4	Реле электромагнитной муфты компрессора кондиционера
R5	Реле электродвигателя вентилятора системы охлаждения
R6	—
R7	Реле системы управления двигателем
R8	Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП)
R9	Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП)
R10	Реле топливного насоса — бензин
R11	Реле обогревателя заднего стекла
R12	Реле насоса омывателя фар
R13	Реле вспомогательных цепей зажигания
R14	Реле стартера
R15	Реле основных цепей зажигания
R16	Реле задних противотуманных фонарей
R17	Реле противотуманных фар
R18	Реле габаритов — прав.
R19	Реле дальнего света фар
R20	Реле габаритов — лев.
R21	Реле ближнего светофор
F1	7,5A Многофункциональный блок управления
F2	7,5А Управление двигателем
3	7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов
4	5А Лампа подсветки номерного знака
5	20A Электропривод стеклоподъемников
6	10A Автоматическая коробка передач
7	30A Омыватели фар
8	10A Стартер
9	20A Дополнительный отопитель, система управления двигателем, реле топливного насоса
10	10A Звуковой сигнал
11	15A Многофункциональный блок управления
12	20A Аудиосистема, многофункциональный дисплей
13	10A Противоугонная система
14	7,5A Электропривод зеркал заднего вида
15	10A Омыватели лобового стекла
16	5А Лампы освещения салона
17	20A Многофункциональный блок управления
18	20A Люк
19	5А Противоугонная система
20	20А Электропривод стеклоподъемников
21	Резерв
22	5А Многофункциональный блок управления
23	20A Очиститель лобового стекла
24	5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей
25	5/10A Стоп-сигналы
26	20/25A Предохранитель прикуривателя
27	15А Подогреватель сидений
28	15А Подогреватель сидений
29	20A Омыватели лобового стекла
30	15A Система управления двигателем — бензин
31	15А Система кондиционирования
32	5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла
33	7,5/15А Модуль управления двигателем
34	30A Подогреватель топлива (дизель)
35	5А Аудиосистема, электропривод стеклоподъемников, люк
36	10A Левая фара — ближний свет
37	10A Правая фара-ближний свет
38	5А Лампы переднего левого габарита /заднего левого габарита
39	5А Лампы переднего правого габарита /заднего правого габарита
40	10А Стоп сигналы
41	15A Противотуманные фары
42	10А Задние противотуманные фонари
43	10A Левая фара — дальний свет
44	10A Правая фара-дальний свет
45	30А Система кондиционирования
46	20А Управление двигателем
47	30A Обогреватель заднего стекла
48	30А Стартер
49	50А Усилитель рулевого управления
50	40A Антиблокировочная система тормозов (ABS)
51	60A Секвентальная механическая КПП — бензин
52	30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером
53	30A Электродвигатель вентилятора конденсатора кондиционера – бензин
54	60A Коробка передач

Блоки в салоне

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема предохранителей

Расшифровка

p, blockquote 13,0,0,0,0 —>

1. Обогрев наружного зеркала (реле времени)
2. Реле сигналов поворотов
3. Интервальный режим работы очистителя заднего стекла
4. Кодировка туманного фонаря (6-контактное)
5. Противотуманные фары
6. Туманные фонари
7. Интервальный режима работы очистителей ветрового стекла
8. Обогрев заднего стекла
9. Предупредительный зуммер включенных фар
10. Сирена системы противоугонной сигнализации
11. Насос омывателя линз фар (реле задержки)
12. Реле стартера противоугонной сигнализации
13. DRL
14. DLC, в зависимости от исполнения, 10-, 14- или 16-контактный

Дополнительный блок реле 1

Он расположен над бардачком.

Вариант 1

1. Противоугонная сигнализация (блок управления)
2. Вентилятор радиатора конденсатора К/В (реле К51)
3. Вентилятор радиатора конденсатора К/В (реле К52)
4. Вентилятор радиатора конденсатора К/В (реле К26)
5. К/В
6. Вентилятор К/В
7. Вентилятор радиатора конденсатора К/В, 2-я скорость

Вариант 2

1. Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
2. Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
3. Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)

Данный блок крепится к правой стоки, закрыт обшивкой салона.

Обозначение

p, blockquote 22,0,0,0,0 —>

1. Блок управления системы MulTec
2. Реле топливного насоса
3. Реле свечей накаливания дизельного двигателя
4. Реле контроля зарядки батареи

Блок в багажнике

В багажном отсеке блок предохранителей и реле расположен слевой стороны под обшивкой боковой стенки.

Для доступа требуется:

Видео по теме

В данном виде наглядно продемонстрирована замена предохранителя розетки на 12 V (вольт) в универсале Opel Astra j.

Пожелания, вопросы и комментарии оставляйте ниже! Надеемся описание и распиновка предохранителей и реле и мест, где они находятся поможет вам.

• Как сбросить сервис на фольксваген гольф 3



• Опель вектра б ошибка 0505



• Ошибка р1948 фольксваген тигуан



• Замена масла в ауди



• Отведенное положение стеклоочистителей bmw

Блоки в салоне Opel Corsa B (Combo / Tigra)

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема расположения предохранителей Opel Corsa B (Combo / Tigra)

Расшифровка

1. Обогрев наружного зеркала (реле времени)
2. Реле сигналов поворотов
3. Интервальный режим работы очистителя заднего стекла
4. Кодировка туманного фонаря (6-контактное)
5. Противотуманные фары
6. Туманные фонари
7. Интервальный режима работы очистителей ветрового стекла
8. Обогрев заднего стекла
9. Предупредительный зуммер включенных фар
10. Сирена системы противоугонной сигнализации
11. Насос омывателя линз фар (реле задержки)
12. Реле стартера противоугонной сигнализации
13. DRL
14. DLC, в зависимости от исполнения, 10-, 14- или 16-контактный

Дополнительный блок реле 1

Он расположен над бардачком.

Схема

Вариант 1

1. Противоугонная сигнализация (блок управления)
2. Вентилятор радиатора конденсатора К/В (реле К51)
3. Вентилятор радиатора конденсатора К/В (реле К52)
4. Вентилятор радиатора конденсатора К/В (реле К26)
5. К/В
6. Вентилятор К/В
7. Вентилятор радиатора конденсатора К/В, 2-я скорость

Вариант 2

1. Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
2. Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
3. Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)

Данный блок крепится к правой стоки, закрыт обшивкой салона.

Схема

Обозначение

1. Блок управления системы MulTec
2. Реле топливного насоса
3. Реле свечей накаливания дизельного двигателя
4. Реле контроля зарядки батареи

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1	(20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива — Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Блоки в салоне Opel Corsa B (Combo / Tigra)

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема расположения предохранителей Opel Corsa B (Combo / Tigra)

Расшифровка

1. Обогрев наружного зеркала (реле времени)
2. Реле сигналов поворотов
3. Интервальный режим работы очистителя заднего стекла
4. Кодировка туманного фонаря (6-контактное)
5. Противотуманные фары
6. Туманные фонари
7. Интервальный режима работы очистителей ветрового стекла
8. Обогрев заднего стекла
9. Предупредительный зуммер включенных фар
10. Сирена системы противоугонной сигнализации
11. Насос омывателя линз фар (реле задержки)
12. Реле стартера противоугонной сигнализации
13. DRL
14. DLC, в зависимости от исполнения, 10-, 14- или 16-контактный

Блоки в салоне

Основной блок

Он находится под панелью со стороны водителя, за защитной крышкой.

Схема предохранителей

Расшифровка

p, blockquote 13,0,0,0,0 —>

1. Обогрев наружного зеркала (реле времени)
2. Реле сигналов поворотов
3. Интервальный режим работы очистителя заднего стекла
4. Кодировка туманного фонаря (6-контактное)
5. Противотуманные фары
6. Туманные фонари
7. Интервальный режима работы очистителей ветрового стекла
8. Обогрев заднего стекла
9. Предупредительный зуммер включенных фар
10. Сирена системы противоугонной сигнализации
11. Насос омывателя линз фар (реле задержки)
12. Реле стартера противоугонной сигнализации
13. DRL
14. DLC, в зависимости от исполнения, 10-, 14- или 16-контактный

Дополнительный блок реле 1

Он расположен над бардачком.

Вариант 1

1. Противоугонная сигнализация (блок управления)
2. Вентилятор радиатора конденсатора К/В (реле К51)
3. Вентилятор радиатора конденсатора К/В (реле К52)
4. Вентилятор радиатора конденсатора К/В (реле К26)
5. К/В
6. Вентилятор К/В
7. Вентилятор радиатора конденсатора К/В, 2-я скорость

Вариант 2

1. Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
2. Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
3. Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)

Данный блок крепится к правой стоки, закрыт обшивкой салона.

Обозначение

p, blockquote 22,0,0,0,0 —>

1. Блок управления системы MulTec
2. Реле топливного насоса
3. Реле свечей накаливания дизельного двигателя
4. Реле контроля зарядки батареи
